POWX07595 - Pila PowerPlus - Bezplatný návod k obsluze

Typ produktu	Stolní pila
Značka	PowerPlus
Model	POWX07595
Jmenovitý výkon	2000 W (S6 25%) / 1800 W (S1)
Jmenovité napětí	220-240 V ~ 50 Hz
Rychlost otáčení	5000 min⁻¹
Průměr čepele	250 mm
Otvor čepele	30 mm
Tloušťka čepele	2,8 mm
Počet zubů	24
Maximální hloubka řezu při 90°	85 mm
Maximální hloubka řezu při 45°	63 mm
Rozměry stolu	563 x 583 mm
Výška stolu (s podpěrou)	820 mm
Třída ochrany	II
Hmotnost	Přibližně 35 kg
Úhel sklonu čepele	0° až 45°
Hlavní funkce	Podélné řezání, příčné řezání, pokosové řezání
Bezpečnostní vybavení	Chránič čepele, štípací klín, tlačná tyč, zařízení proti převrácení
Údržba a čištění	Čistěte kartáčem nebo vlhkým hadříkem; pravidelně kontrolujte čepel a spoje
Náhradní díly a opravitelnost	Vyměnitelná pilová čepel (standardní ref. 250x30 mm); klíče dodávané pro výměnu

Často kladené otázky - POWX07595 PowerPlus

Jaký je výkon této stolní pily?

Stolní pila PowerPlus POWX07595 má jmenovitý výkon 2000 W v režimu S6 25% a 1800 W v režimu S1.

Jaký průměr čepele mohu použít?

Používejte pouze čepel o vnějším průměru 250 mm s otvorem 30 mm. Doporučená tloušťka je 2,8 mm a 24 zubů.

Jak nastavit výšku řezu?

Otáčejte ruční klikou umístěnou na boku stroje. Otáčením proti směru hodinových ručiček snižujete výšku, druhým směrem ji zvyšujete. Nastavte ji tak, aby čepel vyčnívala o jeden zub nad obrobek.

Mohu s touto pilou řezat pod úhlem?

Ano, čepel lze naklonit od 0° do 45°. Povolte zajišťovací tlačítko, nakloňte čepel na požadovaný úhel a znovu utáhněte.

Jak používat rovnoběžné vodítko?

Vložte rovnoběžný doraz do kolejnice stupnice, nastavte šířku řezu a poté stiskněte páčku zajištění pro uzamčení.

Co dělat v případě přetížení?

Ochrana proti přetížení vypne napájení. Nechte nástroj vychladnout alespoň 30 minut, stiskněte černé tlačítko resetu a poté zelené tlačítko spuštění.

Jak vyměnit pilový kotouč?

Odpojte přístroj, vyjměte odnímatelnou desku, zvedněte čepel na maximum, odšroubujte upevňovací šroub pomocí dodaných klíčů, vyměňte čepel při dodržení směru otáčení (šipka) a poté znovu sestavte.

Jaké materiály mohu řezat?

Masivní dřevo, laminát, dřevotříska, překližka a další dřevěné materiály. Není vhodné pro kov, tvrdý plast nebo kulaté materiály.

Jak udržovat pilu?

Pravidelně čistěte piliny kartáčem nebo vlhkým hadříkem. Zkontrolujte stav čepele, nastavení štípacího klínu (vůle 3-5 mm) a v případě potřeby utáhněte šroubové spoje.

Je tato pila vhodná pro profesionální použití?

Ne, je určena pro domácí použití, nikoli pro profesionální. Nepoužívejte ji v prostředí s rizikem výbuchu.

NÁVOD K OBSLUZE POWX07595 PowerPlus

4.1 Varování ohledně ochrany ....4

4.2 Výstrahy pro řezací postupy 4

4.3 Příčiny zpětného vrhu a související výstrahy 4

4.4 Výstraha k provoznímu postupu se stolovou pilou....5

5 BEZPEČNOSTNÍ VYBAVENÍ 5

5.1 Štípací klín....5

5.2 Chranič pilového kotouče ....5

6.2 Připojte chránič před náklonem (obr. 2)....6

6.3 Montáž paralelního ohrazení (obr. 3)....6

6.4 Montáž zarážky úhlu pokosu (obr. 4)....6

6.5 Instalace krytu pilového kotouče (obr. 5)....6

6.6 Montáž odsávacího ústrojí (obr. 6)....7

7 PROVOZ....7

7.1 Zkontrolujte před spuštěním zařízení!......7

7.2 Provozní prvky....7

7.2.1 Hlavní vypínač 7

7.2.2 Ochrana proti přetížení (18)....7

7.2.3 Stavěcí mechanismus úhlu náklonu....7

7.2.4 Ruční páka pro nastavení řezací výšky 7

7.3 Zarážky obrobku 8

7.3.1 Zarážka úhlu pokosu....8

7.3.2 Řezání na pokos (obr. 7)....8

7.3.3 Nastavení dorazové tyče paralelní zarážky 8

7.3.4 Paralelní zarážka....8

POWERPLUS® HIGH QUALITY TOOLS

POWX07595 CS

7.4 Nastavování řezací výšky (obr. 8) 8
7.5 Nastavení úhlu pilového kotouče (obr. 8)......8
7.6 Řezání....9
8 ČIŠTĚNÍ A ÚDRŽBA....9
8.1 Přehled čištění a údržby....9
8.2 Čištění zařízení....10
8.3 Údržba zařízení....10
8.3.1 Montáž a výměna pilového listu (obr. 9)....10
8.3.2 Nastavení štípacího klínu (obr. 10)....10
9 SKLADOVÁNÍ, PŘEVÁŽENÍ 11
9.1 Skladování....11
9.2 Přeprava 11
10 TECHNICKÉ ÚDAJE....11

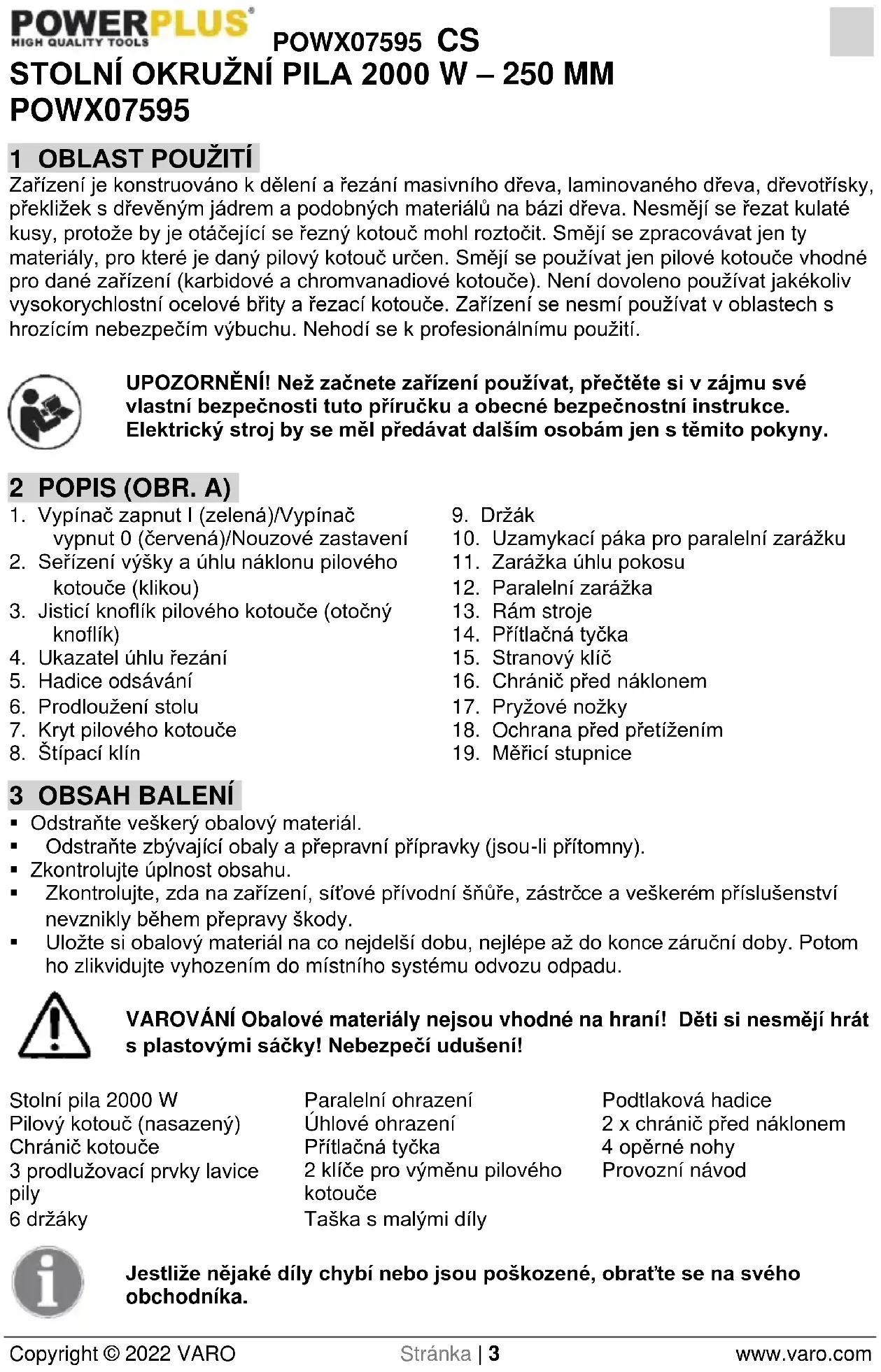

Zařízení je konstruováno k dělení a řezání masivního dřeva, laminovaného dřeva, dřevotřísky, překližek s dřevěným jádrem a podobných materiálů na bázi dřeva. Nesmějí se řezat kulaté kusy, protože by je otáčející se řezný kotouč mohl roztočit. Smějí se zpracovávat jen ty materiály, pro které je daný pilový kotouč určen. Smějí se používat jen pilové kotouče vhodné pro dané zařízení (karbidové a chromvanadiové kotouče). Není dovoleno používat jakékoliv vysokorychlostní ocelové břity a řezací kotouče. Zařízení se nesmí používat v oblastech s hrozícím nebezpečím výbuchu. Nehodí se k profesionálnímu použití.

UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Elektrický stroj by se měl předávat dalším osobám jen s těmito pokyny.

2 POPIS (OBR. A)

1. Vypínač zapnut I (zelená)/Vypínač vypnut 0 (červená)/Nouzové zastavení
2. Seřízení výšky a úhlu náklonu pilového kotouče (klikou)
3. Jisticí knoflík pilového kotouče (otočný knoflík)
4. Ukazatel úhlu řezání
5. Hadice odsávání
6. Prodloužení stolu
7. Kryt pilového kotouče

8. Štípací klín

9. Držák

10. Uzamykací páka pro paralelní zarážku
11. Zarážka úhlu pokosu
12. Paralelní zarážka
13. Rám stroje
14. Přítlačná tyčka
15. Stranový klíč
16. Chránič před náklonem
17. Pryžové nožky
18. Ochrana před přetížením
19. Měřicí stupnice

3 OBSAH BALENÍ

• Odstraňte veškerý obalový materiál.
• Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
  ■ Zkontrolujte úplnost obsahu.
• Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
• Uložte si obalový materiál na co nejdelší dobu, nejlépe až do konce záruční doby. Potom ho zlikvidujte vyhozením do místního systému odvozu odpadu.

VAROVÁNÍ Obalové materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!

Stolní pila 2000 W

Pilový kotouč (nasazený)

Chránič kotouče

3 prodlužovací prvky lavice pily

6 držáky

Paralelní ohrazení

Úhlové ohrazení

Přítlačná tyčka

2 klíče pro výměnu pilového kotouče

Taška s malými díly

Podtlaková hadice

2 x chránič před náklonem

4 opěrné nohy

Provozní návod

Jestliže nějaké díly chybí nebo jsou poškozené, obrat'te se na svého obchodníka.

4 DOPLŇUJICÍ BEZPEČNOSTNÍ POKYNY

4.1 Varování ohledně ochrany

• Udržujte ochrany na místě Ochranné prvky musejí být funkční a řádně namontované.
  Vždy používejte chránič čepele štípačky pro každou prořezávací operaci.
• Ihned znovu připevněte ochranný systém po skončení operace (např. opakovaném provádění řezů), což vyžaduje sejmutí chrániče a rozevíracího klínu.
• Ujistěte se před zapnutím vypínače, že se kotouč pily nedotýká chrániče, rozevíracího klínu nebo obrobku.
  ■ Nastavte rozevírací klín dle popisu v této příručce.
  ■ Aby rozevírací klín fungoval, musí již zasahovat obrobek.
  ■ Pro každý rozevírací klín použijte vhodný pilový kotouč.

4.2 Výstrahy pro řezací postupy

Nikdy neklad'te prsty nebo ruce do blízkosti nebo rovnoběžně s pilovým kotoučem.

• Nasuňte obrobek do pilového kotouče nebo řezače pouze proti směru otáčení.
• Nikdy nepoužívejte pokosník pro podávání obrobku při rozevírání a nepoužívejte podélný řezač jako délkový doraz při prořezávání pokosníkem.
• Při rozevírání vždy použijte podávací sílu obrobku mezi řezačem a pilovým kotoučem. Použijte postrkovací kolík, když je vzdálenost mezi řezačem a pilovým kotoučem menší než 50 mm.

- Používejte postrkovací kolík dodaný výrobcem nebo vyrobený v souladu s pokyny.

■ Nikdy nepoužíveite poškozený nebo pořezaný postrkovací kolík.

- Neprovádějte žádnou operaci „z volné ruky“. Vždy použijte bud podélný řezač nebo pokosník, abyste nastavili polohu a vodítko obrobku.

■ Nikdy nesahejte do okolí ani přes otočný pilový kotouč.

- Poskytněte podpůrný obrobek dozadu a/nebo do stran pilového stolu pro dlouhé nebo široké obrobky, aby byly zarovnané.

Podávejte obrobek rovnoměrným tempem. Obrobek nikdy neohýbejte ani jím nekrut'te. Dojde-li k ucpání, nástroj ihned vypněte, vytáhněte šňůru ze zásuvky a pak odstraňte ucpávací pryky (nečistoty).

■ Neodstraňuite kousky odřezaného materiálu za chodu pily.

- Použijte pomocnou ohrádku dotýkající se vršku stolu při rozřezávání obrobků tloušt'ky menší než 2 mm.

4.3 Příčiny zpětného vrhu a související výstrahy

Zpětný vrh je náhlá reakce obrobku vyvolaná zaškrceným, vzpríčeným pilovým kotoučem nebo nerovnou linií řezu v obrobku s ohledem na pilový kotouč, nebo když se část obrobku zadrhne mezi pilovým kotoučem a podélným řezačem nebo jiným pevně upevněným předmětem.

Nejčastěji v průběhu zpětného vrhu je obrobek zvednut se stolu zadní částí a vržen ve směru operátora.

Zpětný vrh je výsledkem špatného používání nebo nesprávných provozních postupů a podmínek pily nebo nesprávných provozních postupů uvedených níže.

• Nikdy nestůjte přímo v linii pilového kotouče. Vždy si stoupejte na stejnou stranu pilového kotouče, kde je ohrádka.
• Nikdy nesahejte přes pilový kotouč nebo dozadu za něj, abyste potáhli obrobek nebo ho podepřeli.
• Nikdy nedržte a netlačte na obrobek, jenž se odřezává proti otáčejícímu se pilovému kotouči.

Zarovnejte ohrádku tak, aby byla paralelní s pilovým kotoučem.
- Použijte pružinovou plošku pro vedení obrobku na stole a ohrazení při nepřerušovaných řezech, jako když řse něco řeže znovu.
- Dávejte maximální pozor při řezání do slepých oblastí propojených obrobků.
- Podporujte velké panely, aby se minimalizovalo riziko sevření pilového listu a zpětného vrhu.
- Používejte mimořádnou pozornost při řezání obrobku, který je zkroucený, propletený, zdeformovaný nebo nemá rovný okraj, aby mohl být veden pokosníkem nebo podél ohrádky.
■ Nikdy neřezeite více než jeden obrobek uložený svisle či vodorovně.
- Při restartu pily s kotoučem v obrobku, vycentrujte pilový kotouč v roští tak, aby zuby pily nebyly zachyceny v materiálu.
- Udržujte pilové kotouče čisté, ostré a mějte jich dost. Nikdy nepoužívejte pokřivené pilové kotouče nebo pilové kotouče s popraskanými nebo polámanými zuby.

4.4 Výstraha k provoznímu postupu se stolovou pilou

• Vypněte stolní pilu a odpojte přívodní šňůru při vyjímání stolové vložky, výměně pilového kotouče nebo úpravách na rozvíracím klínu nebo chrániče pilového kotouče, když je stroj ponechán bez dozoru.
• Nikdy nenechávejte zapnutou pilu běžet bez dozoru. Vypněte ji a neodcházejte od stroje, dokud se zcela nezastaví.
• Umístěte řezací stůl v dobře osvětlené a rovné oblasti, kde udržíte dobrý postoj a rovnováhu. Mělo by to být v oblasti, jež poskytuje dostatečný prostor pro snadnou manipulaci s velikostí vašeho obropku.
• Často čistěte a odstraňuite piliny zpod pilového stolu pomocí zařízení na sběr prachu.
• Pilový stůl musí být zabezpečen.
• Odstraňte nástroie, dřevěné odštěpky atd, se stolu, než se stolní pila zapne.
• Vždy používejte pilové kotouče o správné velikosti a tvaru (diamantové vůči kulatým) otvorů ve dřevě
• Nikdy nepoužívejte poškozené nebo nesprávné montážní prostředky jako příruby, přírubové podložky, šrouby či matice.
  ■ Nikdy na pilovém stole nestůite, nepoužíveite jej jako stoličku k nakročení.
• Ujistěte se, že je pilový kotouč instalován tak, aby se otáčel ve správném směru. Na stolní pile nepoužívejte brusná kola, drátěné kartáče nebo abrazivní kotouče.

5 BEZPEČNOSTNÍ VYBAVENÍ

5.1 Štípací klin

Štípací klín (8) zabraňuje tomu, aby byl obrobek zachycen stoupajícími zuby a mrštěn na pracovníka obsluhy. Štípací klín musí být za provozu vždy na místě.

5.2 Chránič pilového kotouče

Chránič pilového kotouče (7) chrání uživatele před náhodným kontaktem s pilovým kotoučem a před odletujícími třískami. Chránič pilového kotouče musí být za provozu vždy na místě.

5.3 Přítlačná tyčka

Přítlačná tyčka (14) slouží jako prodloužení ruky a chrání uživatele před náhodným kontaktem s pilovým kotoučem. Přítlačnou tyčku je třeba použít, kdykoliv je mezera mezi zarážkou a pilovým kotoučem menší než 120 mm.

6 ROZBALENÍ A MONTÁŽ

Zařízení rozbalte a ujiistěte se, že obsahuie veškeré díly.

Spust'te pilový kotouč pod desku stolu (viz 8.4 Nastavování řezací výšky).

Otočte pilový stůl vzhůru nohama.

Poznámka: Jestliže některý z dílů chybí nebo je poškozen, obrat'te se na prodejce.

Díly sestavy jsou v kartonové krabici pod motorem stroje!

6.1 Montáž (obr. 1)

Nejprve namontujte levé, pravé a zadní prodloužení stolu pily (bez držáků).

Nasad'te základní rám a připevněte jej k pilovému stolu.

Rám stroje (13) se skládá ze čtyř stolových noh s příčnými vzpěrami, které je nezbytně třeba namontovat. Požadované nástroje:

2 kombinované klíče.

• Připevněte čtyři stolové nohy (19) k rohům pilového stolu. Všimněte si, že nohy vzadu musejí být nasazeny tak, aby byly otvory pro montáž mechanismu náklonu otočeny směrem k zadní části stroje.
• Nasad'te příčné výztuhy (A) dopředu a dozadu mezi nohy (13).
• Nasad'te příčné výztuhy (A) na boky mezi nohy (13).

Každou příčnou výztuhu připevněte zevnitř ke každé noze stolu dvěma šrouby, podložkami a kontramaticemi.

• Nasad'te pryžové nožky (17) na opěrné nohy.
  Nakonec zarovnejte čtyři držáky (21) s prodloužením stolu a nohami stolu.

Držáky (21) se upevňují prostrčením skrz otvory šroubů v krytu.

Poznámka: Zařízení umist'ujte jen na rovný neklouzavý povrch. Zařízení se nesmí kývat.

6.2 Přípojte chránič před náklonem (obr. 2)

- Našroubujte chránič před náklonem k zadním opěrným nohám pomocí šroubů (A), podložek, pružných podložek a matic.

6.3 Montáž paralelního ohrazení (obr. 3)

Zasuňte paralelní ohrazení (12) do kolejničky měřicí stupnice. Zkontrolujte nastavení u okénka. Zatlačte jisticí páčku (10) dolů a zaaretujte paralelní ohrazení (12) na místo. S cílem získat dokonale paralelní řez byste měli zkontrolovat mezeru mezi ohrazením a pilovým kotoučem metrickým měřidlem na dvou místech.

6.4 Montáž zarážky úhlu pokosu (obr. 4)

úhlu pokosu zarážka (11) být nasazena na připevňovací mechanismus s lupou pro nastavování stupňů podle výšky zarážky.

Vložte desku zarážky (A) do otvorů mechanismu pro nastavení úhlu (B) společně s oběma stavěcími šrouby (C), posuňte do požadované polohy a stavěcí šrouby utáhněte.

Vsuňte kluznou tyč (D) zarážky úhlu pokosu do požadované tyče na desce stolu.

Pracovníci obsluhy, kteří jsou praváci, upřednostňují zasouvání zarážky úhlu pokosu do levé tyče na desce stolu.

6.5 Instalace krytu pilového kotouče (obr. 5)

Nebezpečí úrazu! Pilový kotouč musí být nastaven na výšku alespoň 30 mm.

■ Nejprve namontujte kliku (2).
■ Uved'te kotouč do nejvyšší polohy.

- Umístěte kryt pilového kotouče na štípací klín (8) tak, aby šroub (22) zabral v drážce. Zatlačte a zároveň dotáhněte šroub.

6.6 Montáž odsávacího ústrojí (obr. 6)

• Umístěte sací hadice (5) na spojovací díl krytu pilového kotouče (7).
• Položte sací hadici (5) na podtlakový spojovací díl (23) na zadní straně zařízení.

7 PROVOZ

Nebezpečí úrazu! V případě funkční závady ihned stiskněte červené tlačitko 0 na hlavním vypínači a odpojte zařízení od sítě.

7.1 Zkontrolujte před spuštěním zařízení!

Nebezpečí úrazu! Zařízení se smí uvést do provozu pouze v případě, že na něm nejsou žádné poruchy. Je-li nějaký díl vadný, musí se nejprve vyměnit a teprve potom se smí zařízení zase používat.

Kontrola bezpečného provozního stavu zařízení:

■ Zkontrolujte, že na zařízení nejsou viditelné závady.
- Zkontrolujte, že jsou veškeré součásti zařízení správně namontovány.
- Zkontrolujte, že jsou všechny bezpečnostní mechanismy funkční.
■ Zkontrolujte, že se pilový kotouč volně otáčí.
- Zkontrolujte, zda je utažen stavěcí šroub pro nastavení úhlu náklonu.

7.2 Provozní prvky

7.2.1 Hlavní vypínač

• Zapnutí: Pila se zapíná stiskem zeleného tlačítka I na hlavním vypínači (1). Nežli začnete řezat, vyčkejte, dokud se pilový kotouč neroztočí maximální rychlostí.
  ■ Vypnutí: Pila se vypíná stiskem červeného tlačítka 0 na hlavním vypínači (1).

7.2.2 Ochrana proti přetížení (18)

Stroj je vybaven ochranou proti přetížení (18). Před opětovným zapnutím nechte stroj vychládat po dobu alespoň 30 minut. Za tímto účelem nejprve stiskněte černé tlačítko vedle spínače, potom stiskněte zelené tlačítko (1) a restartujte stroj.

7.2.3 Stavěcí mechanismus úhlu náklonu

Pilový kotouč lze seřídit do jakéhokoliv úhlu mezi 0° a 45°. Povolte jisticí knoflík (3), stiskněte páčku (2) a otočte do požadovaného úhlu sklonu a utáhněte jisticí knoflík (3).

7.2.4 Ruční páka pro nastavení řezací výšky

Řezací výšku pilového kotouče je třeba seřídit podle výšky obrobku. Pilový kotouč musí být vždy nastaven o jeden zub kotouče výše než je obrobek. To můžete nastavit otočením ruční kličky doleva nebo doprava.

Poznámka: Aby se využil celý interval nastavení až do 45°, je třeba odpovídajícím způsobem snížit řezací výšku.

7.3 Zarážky obrobku

7.3.1 Zarážka úhlu pokosu

Zarážku lze pro pokosové řezání seřídit na maximum 120 mm.

Nebezpečí úrazu! Nezatlačujte zarážku (obr. 4, A) přiliš daleko ve směru pilového kotouče. Mezera mezi zarážkou (obr. 4, A) a pilovým kotoučem by měla činit přibližně 2 cm.

7.3.2 Řezání na pokos (obr. 7)

• Vsuňte zarážku úhlu pokosu (11) do požadované tyče na desce stolu.
• Povolte stavěcí šroub (A), nastavte požadovaný úhel a potom stavěcí šroub znovu utáhněte.
• V případě potřeby posuňte desku zarážky (C) dozadu nebo dopředu. To provedete povolením stavěcích šroubů (B), posunutím desky zarážky (C) a opětným utažením stavěcích šroubů (B).

7.3.3 Nastavení dorazové tyče paralelní zarážky

Vodicí tyč zarážky lze odstranit a vrátit na místo po povolení obou křídlových matic: Horní hrana zarážky:

• Řezání vysokých obrobku.
  Dolní hrana zarážky:
• Řezání plochých obrobku.
• Je-li pilový kotouč pod úhlem.

7.3.4 Paralelní zarážka

■ Povolte zajišťovací páčku (10) otáčením knoflíku.
Nastavte paralelní zarážku na požadovanou řezací šířku zatlačením na měřítko.
■ Stiskněte zajišťovací páčku (10) dolů.

7.4 Nastavování řezací výšky (obr. 8)

Nebezpečí úrazu! Otáčející se pilový kotouč může zachytit části těla nebo předměty umístěné v oblasti, kde se provádí seřizování! Řezací výšku seřizujte jen tehdy, když je pilový list v klidu!

• Řezací výšku seřid'te otáčením ruční kliky (A).
• Otáčení ruční kliky proti směru pohybu hodinových ručiček snižuje hloubku řezu. Otáčení ruční kliky ve směru pohybu hodinových ručiček zvyšuje hloubku řezu.

Poznámka: K vyrovnání vůle v nastaveních řezací výšky vždy pilový kotouč zvedněte zdola do požadované polohy.

Řezací výška je nastavena optimálně, když je pilový kotouč o zub výše než obrobek.

7.5 Nastavení úhlu pilového kotouče (obr. 8)

Nebezpečí úrazu! Otáčející se pilový kotouč může zachytit části těla nebo předměty umístěné v oblasti, kde se provádí seřizování! Řezací výšku seřizujte jen tehdy, když je pilový list v klidu!

■ Uvolněte upevňovací šroub (3).
- Nastavte požadovaný úhel náklonu.
Nastavený úhel náklonu lze odečíst na stupnici (4).
■ Utáhněte upevňovací šroub (3).

Poznámky: Aby se využil celý interval nastavení až do 45°, je třeba odpovídajícím způsobem snížit řezací výšku.

7.6 Řezání

Nebezpečí úrazu! Prítlačnou tyčku je třeba použít, kdykoliv je mezera mezi paralelní zarážkou a pilovým kotoučem menší než 120 mm.

Nebezpečí úrazu! Vždy přidržujte procházející obrobek, ne část obrobku, která se odřezává.

Poškození stroje.

Pečlivě zkontrolujte dřevo, s nímž budete pracovat. Cizí předměty, jakými jsou hřebíky, šrouby a jiné podobné, mohou zařízení vážně poškodit.

Nastavte požadovanou mezeru mezi paralelní zarážkou a pilovým kotoučem.
■ Nastavte požadovaný úhel zarážky úhlu pokosu.
- Nastavte řezací výšku pilového kotouče.
Nastavte požadovaný úhel náklonu pilového kotouče.
- Umístěte obrobek na dotyk s se zarážkou úhlu pokosu.
- Zapněte stolní okružní pilu stiskem zeleného tlačítka I na hlavním vypínači (1).
- Přitlačujte obrobek rovnoměrně dozadu a jedním tahem provedte řez. Ujistěte se, že pila není přetížena.
- Nebudete-li ihned pracovat, vypněte zařízení stiskem červeného tlačítka 0 na hlavním vypínači (1).

8 ČIŠTĚNÍ A ÚDRŽBA

8.1 Přehled čištění a údržby

Před každým použitím

Co?	Jak?
Zkontrolujte pilový kotouč a ujistěte se, že je upevněn a na správném místě.	Výměna pilového kotouče.
Zkontrolujte skříň chrániče pilového kotouče, zda v ní nejsou třísky a piliny; v případě potřeby třísky a piliny odstraňte.	Použijte k vyfoukání třísek / prachu tlakový vzduch nebo použijte kartáč.
Zkontrolujte, že je mezera mezi pilovým kotoučem a štípacím klínem nastavena v rozmezí 3 až 5 mm; v případě potřeby ji opravte.	Seřidťe štípací klín.
Zkontrolujte spojovací kabel, zda nevykazuje známky poškození.	Provedťe vizuální kontrolu a v případě potřeby zadejte výměnu kabelu elektrikáři.
Pravidelně a podle provozních podmínek
Co?	Jak?
Šroubové spoje.	Zkontrolujte všechny šroubové spoje a v případě potřeby je dotáhněte.
Vyčistěte větrací štěrbiny motoru, abyste z nich odstranili prach.	Odstraňte třísky a prach vysavačem enbo kartáčem.

8.2 Čištění zařízení

nebezpečí zasažení elektrickým proudem! Nepostřikujte vodou ani nevystavujte působení vody. Při čištění nikdy nepoužívejte čisticí prostředky nebo rozpouštědla. Mohou zařízení neopravitelně poškodit. Chemikálie mohou naleptat plastové díly.

Pečlivé zacházení a pravidelné čištění zajistí, že zařízení zůstane dlouho provozuschopné a výkonné.

■ Nečistoty odstraňujte kartáčem.
- Nástroj otírejte vlhkým hadrem.
■ Větrací štěrbiny udržujte čisté a bez prachu.

8.3 Údržba zařízení

Nebezpečí úrazu! Před výkonem libovolné údržby se ujistěte o tom, že je zařízení odpojeno od sítě (odpojte přívod elektriny).

Nebezpečí úrazu! Krátce po řezání může být pilový kotouč velmi horký. Nechte horký kotouč vychladnout. Nikdy nečistěte horký pilový kotouč hořlavou kapalinou.

I stojící pilový kotouč může způsobit úraz! Při výměně pilového kotouče používejte rukavice.

8.3.1 Montáž a výměna pilového listu (obr. 9)

Pozor! Odpojte od zdroje napájení.

Pozor! Ujistěte se, že je kryt pily dobře osvětlen.

• Odstraňte šroub (24) z přední části stolové vložky.
  ■ Vyjměte vložku stolu.
• Úchopte kliku a otáčejte jí doleva, aby pilový kotouč vystoupal co nejvýše.
• Použijte klíč (15) k odebrání šroubu na pilovém kotouči (obr. 9) a vyměňte kotouč za vhodnou náhradu. Sledujte směr provozu! Viz šipku na pilovém kotouči. Zuby musejí ukazovat k hlavnímu vypínači (1).

8.3.2 Nastavení štípacího klínu (obr. 10)

Mezera mezi vnějším okrajem pilového kotouče a štípacím klínem (8) musí být mezi třemi a osmi milimetry.

■ Uvedte pilový kotouč do polohy 0° a utáhněte.
- Uvedte pilový kotouč do horní polohy.
- Odeberte chránič pilového kotouče.
- Odeberte desku stolu.

• Mírně povolujte šroub (A) vhodným kombinačním klíčem, dokud se štípací klín (8) neuvolní (šroub nevyjímejte).
• Štípací klin nastavte níže nebo výše posouváním nahoru nebo dolů v dlouhém otvoru.
  Všechny demontované díly namotujte zpět v opačném pořadí.

9 SKLADOVÁNÍ, PŘEVÁŽENÍ

9.1 Skladování

Nebezpečí úrazu! Zařízení skladujte tak, aby ho nemohly spustit neoprávněné osoby. Zabezpečte, aby se o uskladněné zařízení nemohl nikdo zranit.

Riziko poškození stroje! Neskladujte bez ochrany ve vlhkém prostředí.

9.2 Přeprava

Poznámka: Zařízení zvedejte jen za držáky.

• Spustte pilový kotouč co nejníže.
• Je třeba odstranit díly přesahující přes pilový kotouč.
• Zařízení přepravujte za pomoci jiné osoby a používejte přitom držadla.
• Při odesílání se snažte v rámci možností použít originální obal.

10 TECHNICKÉ ÚDAJE

Jmenovité napětí	220–240 V
Jmenovitý kmitočet	50 Hz
Jmenovitý příkon	S1:1800 W S6 25% 2000 W
Třída krytí	II
Otáčky při chodu naprázdno	5000 min–1
Průměr pilového kotouče (vnější)	250 mm
Otvor pilového kotouče (vnitřní)	30 mm
Tloušťka pilového kotouče	2,8 mm
Počet zubů	24 zubů
Max. řezací hloubka při 90°	85 mm
Max. řezací hloubka při 45°	63 mm
Rozměr stolu	563 x 583 mm
Výška stolu (+ stojanu)	820 mm
Přípojka pro odsavač prachu	∅ 35,5 mm

1 POUŽÍVANIE 3

2 POPIS (OBR. A) 3

3 OBSAH BALENIA....3

4 DODATOČNÉ BEZPEČNOSTNÉ POKYNY....4

6.4 Montáž zarážky pokosového uhla (obr. 4)....6

7.1 Skontrolujte pred spustením zariadenia! 7

7.2 Ovládacie prvky 7

7.2.1 Hlavný vypínač....7

7.2.2 Ochrana pred pret'ažením (18)....7

7.2.3 Nastavovací mechanizmus pre uhol naklonenia....7

7.3 Zarážky obrobku 8

7.3.1 Zarážka pokosového uhla....8

Zarážka na uhlový rez

Zatláčacia tyč

Požadované nástroje:

6.4 Montáž zarážky pokosového uhla (obr. 4)

Posúvaciu tyč (D) zarážky pokosového uhla zatlačte do požadovanej tyče povrchu stola.

Operátori - praváci uprednostňujú zatlačit' zarážku pokosového uhla do l'avej tyče povrchu stola.

7.1 Skontrolujte pred spustením zariadenia!

7.2.1 Hlavný vypínač

7.2.2 Ochrana pred preťažením (18)

Poznámka: Aby ste mohli využit' plný rozsah nastavení 45°, musíte príslušne znížit' výšku rezania.

7.3 Zarážky obrobku

7.3.1 Zarážka pokosového uhla

Zarážku možno nastavit' na max. 120 mm pre pokosové rezanie.

7.3.4 Paralelný doraz

■ Otočením zaist'ovacej páky (10) ju povol'te.
- Paralelný doraz nastavte do požadovanej šírky rezania tak, že zatlačíte na mierku.
■ Zaistovaciu páku stlačte nadol (10).

Poznámky: Aby ste mohli využit' plný rozsah nastavení 45°, musíte príslušne znížit' výšku rezania.

7.6 Pílenie

Pred každým použitím

Varovanie! Zabezpečte, aby bol kryt píly dobre osvetlený.

Poznámka: Jednotku dvíhajte len za rukoväte.
