Produkta veids	Teleskopiskais divslīpumu griezējzāģis
Zīmols	PowerPlus
Modelis	POWX075750DB
Nominālais spriegums	220-240 V ~ 50 Hz
Nominālā jauda	2200 W (S6 25%)
Tukšgaitas ātrums	5000 min⁻¹
Asmens izmēri	305 mm x 30 mm x 3,0 mm
Griešanas jauda (90°/90°)	105 x 330 mm
Griešanas jauda (45°/90°)	105 x 235 mm
Griešanas jauda (90°/45° pa kreisi)	60 x 330 mm
Griešanas jauda (90°/45° pa labi)	38 x 330 mm
Aizsardzības klase	II (dubultā izolācija)
Skaņas spiediena līmenis (LpA)	91 dB(A)
Skaņas jaudas līmenis (LwA)	104 dB(A)
Lāzera vadotne	Jā, 2. klase
Iekļauts putekļu maiss	Jā
Garantija	36 mēneši

Bieži uzdotie jautājumi - POWX075750DB PowerPlus

Kāda veida zāģa asmens jāizmanto ar POWX075750DB?

Izmantojiet tikai ražotāja ieteiktos asmeņus, kas atbilst standartam EN847, izmēri 305 mm x 30 mm x 3,0 mm.

Kā nomainīt zāģa asmeni?

Atvienojiet instrumentu, nolieciet galvu uz augšu, atskrūvējiet aizbīdņa plāksnes skrūvi, paceliet aizsargu, bloķējiet vārpstu ar pogu (23), pēc tam atskrūvējiet bloķēšanas skrūvi pulksteņrādītāja virzienā ar sešstūra atslēgu. Montējiet atpakaļ pretējā secībā.

Motors neiedarbinās, ko darīt?

Pārbaudiet, vai strāvas vads un spraudnis ir labā stāvoklī un pievienoti. Ja motors ir pārslogots, ļaujiet mašīnai darboties tukšgaitā 2 minūtes, lai atdziest.

Kā noregulēt horizontālo slīpuma leņķi?

Atskrūvējiet galda fiksācijas sviru (6), pavelciet sviru (7) uz augšu, pagrieziet galdu vēlamajā leņķī (no -45° līdz 45°), pēc tam pievelciet sviru (6).

Kā lietot lāzera vadotni?

Aktivizējiet lāzeru ar slēdzi (29). Uz sagataves projicētais stars nodrošina precīzu griešanu. Nekad neskatieties tieši lāzera starā.

Kādi ir svarīgākie drošības pasākumi?

Vienmēr valkājiet aizsargbrilles, turiet rokas prom no griešanas līnijas, izmantojiet spīļveida savilcēju un nelietojiet cimdus darbības laikā.

Kā tīrīt griezējzāģi?

Atvienojiet ierīci. Notīriet korpusu ar mīkstu drānu un vajadzības gadījumā ar ziepjūdeni. Nekad neizmantojiet šķīdinātājus, piemēram, benzīnu vai spirtu.

Ko darīt pārmērīgu vibrāciju gadījumā?

Pārbaudiet, vai visas skrūves ir pievilktas, vai zāģis ir pareizi uzstādīts un vai sagatave ir labi nostiprināta.

Kāda ir maksimālā griešanas jauda?

Pie 90°/90° jauda ir 105 x 330 mm. Citas konfigurācijas ir norādītas instrukcijā.

Kā droši transportēt zāģi?

Nolaidiet zāģa galvu, bloķējiet to ar aiztures tapu (17), pēc tam pavelciet asmeni uz priekšu un pievelciet bīdāmās stieņa bloķētāju (21).

LIETOŠANAS INSTRUKCIJA POWX075750DB PowerPlus

5.3 Personāla drošība....5

5.4 Darbarika lietošana un apkopšana ....5

5.5 Apkopes serviss 6

6 PAPILDU DROŠĪBAS NORĀDĪJUMI 6

7 PAPILDU DROŠĪBAS NORĀDĪJUMI LĀZERIEM....7

8 MONTĀŽA....7

8.1 Sānu balsta stieņu uzstādīšana 7

8.2 Skavas montāža....7

9 EKSPLUATĀCIJAS INSTRUKCIJAS......8

9.1 Lenkzāga transportēšana....8

9.2 Puteklu un skaidu atsūkšana 8

9.3 Sagataves iespīlēšana....8

9.4 Horizontālais griezuma lenkis....8

9.5 Griešanas lenka noregulēšana (att. 1a - b)....8

9.6 Divkāršs slīpums (2. att.) 8

9.7 Slīdošā stieņa blokētāja regulēšana....9

9.8 Dziluma regulēšana (3. att.)....9

9.9 leslēgšana / izslēgšana....9

9.10 Lāzers....9

9.11 Puteklu maisiņš....9

9.12 Zāgēšana 10

9.13 īpašu sagatavju zāgēšana 10

9.14 Zāga plātnes nomaiņa (4. attēls)....10

10 TİRİŞANA UN KOPŞANA....11

POWERPLUS® HIGH QUALITY TOOLS

POWX075750DB LV

10.1 Tīrīšana....11
10.2 Savienošanas kabelis....11
11 TEHNISKIE DATI 11
12 GRIEŠANAS SPĚJA....11
13 TROKSNIS 11
14 UZGLABĀŠANA 11
15 PROBLÉMU NOVĚRŠANA 12
16 GARANTIJA 12
17 VIDES AIZSARDZIBA....13
18 ATBILSTĪBAS DEKLARĀCIJA 13

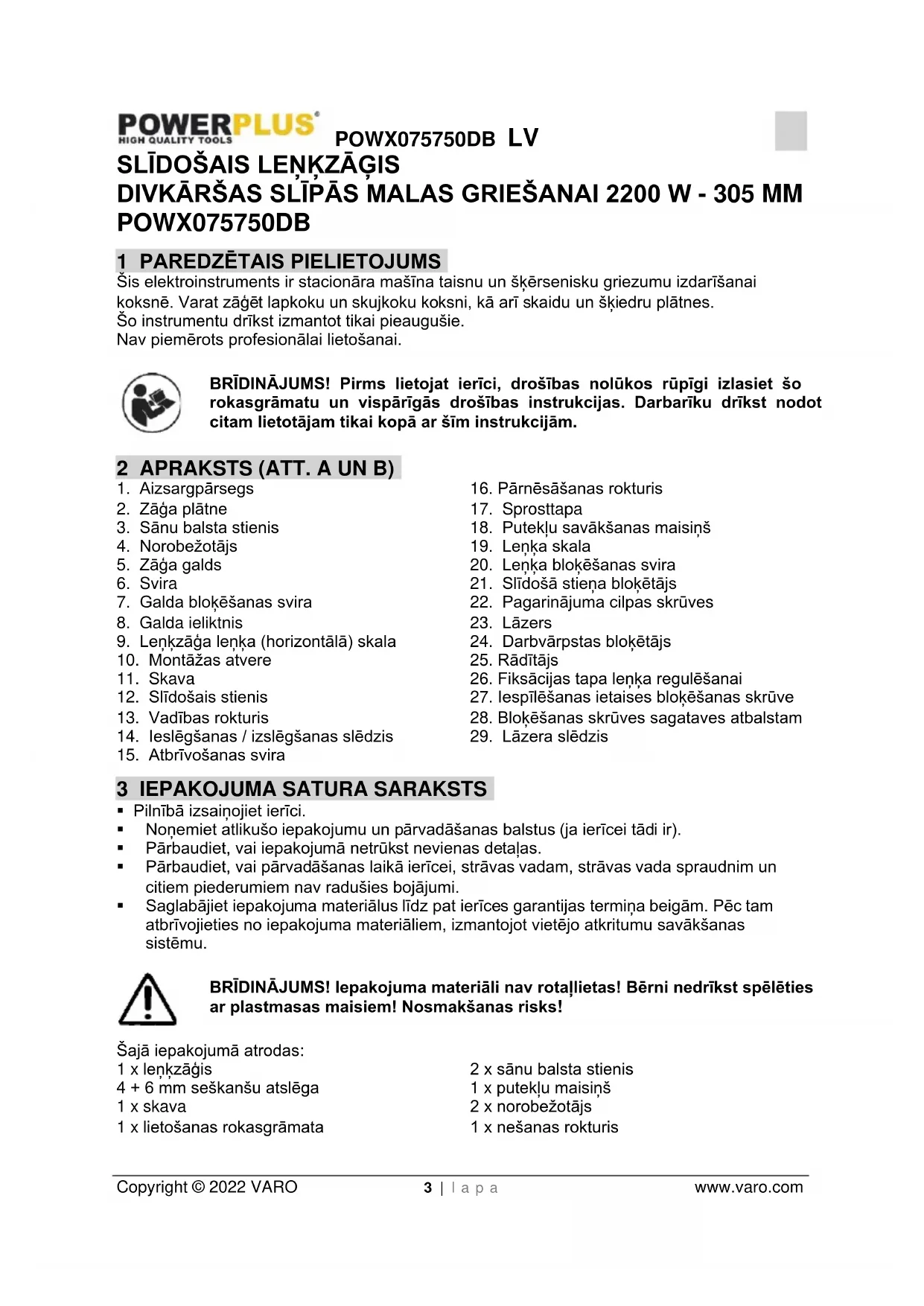

SLĪDOŠAIS LENKZĀGIS

DIVKĀRŠAS SLĪPĀS MĀLAS GRIEŠANAI 2200 W - 305 MM POWX075750DB

1 PAREDZËTAIS PIELIETOJUMS

Šis elektroinstruments ir stacionāra mašīna taisnu un šķērsenisku griezumu izdarīšanai koksnē. Varat zāgēt lapkoku un skujkoku koksnī, kā arī skaidu un škiedru plātnes.

Šo instrumentu drīkst izmantot tikai pieaugušie.

Nav piemērots profesionālai lietošanai.

BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām.

2 APRAKSTS (ATT. A UN B)

1. Aizsargpärsegs
2. Zāga plātne
3. Sānu balsta stienis
4. Norobežotājs
5. Zāga galds
6. Svira
7. Galda blokēšanas svira
8. Galda ieliktnis
9. Lenkzāga lenka (horizontālā) skala
10. Montāžas atvere
11. Skava
12. Slīdošais stienis
13. Vadības rokturis
14. leslēgšanas / izslēgšanas slēdzis
15. Atbrīvošanas svira
16. Pārnēsāšanas rokturis
17. Sprosttapa
18. Puteklu savākšanas maisiņš
19. Lenka skala
20. Lenka blokēšanas svira
21. Slīdošā stiena blokētājs
22. Pagarinājuma cilpas skrūves
23. Lāzers
24. Darbvārpstas blokētājs
25. Rādītājs
26. Fiksācijas tapa lenka regulēšanai
27. lespīlēšanas ietaises blokēšanas skrūve
28. Blokēšanas skrūves sagataves atbalstam
29. Lāzera slēdzis

3 IEPAKOJUMA SATURA SARAKSTS

■ Pilnībā izsainojiet ierīci.
■ Noņemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).
- Pārbaudiet, vai iepakojumā netrūkst nevienas detalas.
- Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.
- Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termiņa beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu.

BRĪDINĀJUMS! Iepakojuma materiāli nav rotaļlietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks!

Šajā iepakojumā atrodas:

1 x lenkzāgis
4 + 6 mm seškanšu atslēga
1 x skava
1 x lietošanas rokasgrāmata
2 x sānu balsta stienis
1 x puteklu maisiņš
2 x norobežotājs
1 x nešanas rokturis

Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.

4 APZIMEJUMI

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

	Norāda uz savainošanās vai darbarīka sabojāšanas risku.		Lietojiet aizsargbrilles.
	Pirms lietošanas rūpīgi izlasiet rokasgrāmatu.		Saskaņā ar Eiropas Savienības direktīvas(u) pamatprasībām.
	Lietojiet aizsargcimdus.		„Il klase” – ierīcei ir divkārša izolācija, tādēļ iezemēšanas vads nav nepieciešams.

5 VISPĀRĪGI DARBARĪKA DROŠĪBAS BRĪDINĀJUMI

Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

5.1 Darba vieta

• Darba vietai jābūt tīrai un pietiekami izgaismotai. Netīrās un tumšās darba vietās ir paaugstināts traumu gūšanas risks.
• Nelietojiet darbarīkus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbarīki rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumus.
• Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

5.2 Elektrodrošība

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes.

• Darbarīka strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. lezemētus darbarīkus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudni un atbilstošas kontaktligzdas samazinās elektrošoka risku.
• Nepieskarieties iezemētiem priekšmetiem, piemēram, cauruļvadiem, radiatoriem un ledusskapjiem. Pieskaroties iezemētiem priekšmetiem, pakļausiet sevi elektrošoka riskam.
• Nepaklaujiet darbarikus lietus vai mitruma iedarbibai. Ja darbarikā ieklūs ūdens, tad paklausiet sevi elektrošoka riskam.
• Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku.

POWX075750DB LV

• Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku.
• Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reagējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku.

5.3 Personāla drošība

• Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas.
• Lietojiet aizsargaprikojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprikojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, kiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gušanas risku.
• Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanas pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, paklausiet sevi traumu gūšanas riskam.
• Pirms darbarīka iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošās daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga. paklausiet sevi traumu gūšanas riskam.
• Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaru. Negaidītās situācjiās tas laus labāk vadīt darbarīku.
• Uzvelciet piemērotu darba apgērbu. Nevalkājiet brīvu apgērbu vai rotaslietas. Uzmanieties, lai mati, apgērbs un cimdi būtu droša attālumā no kustīgajām detalām. Brīvs apgērbs, rotaslietas vai gari mati var iekerties kustīgaiās detalās.
• Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekliem saistītu traumu gūšanas risku.

5.4 Darbarika lietošana un apkopšana

• Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaṇā ar instrukcijām, uzdevumu paveiks labāk un drošāk
• Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā.
• Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka neiaušas ieslēgšanas risku.
• Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami.
• Darbarīkiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošas detaļas ir pareizi iecentrētas un nenobloķējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākaijem nelajmes gadījumu cēloniem.
• Griezējinstrumentu asmeniem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeniem griež labāk un ir vieglāk vadāmi.
• Lietojiet darbarikus, piederumus, uzgalus utt. saskaņā ar šīm instrukcijām un pareizā veidā. Nemiet vērā arī darba apstāklus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, paklausiet sevi traumu gūšanas riskam.

5.5 Apkopes serviss

Darbarikam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves daļas. Tas nodrošinās darbarika drošu izmantošanu arī turpmāk.

6 PAPILDU DROŠĪBAS NORĀDĪJUMI

■ Vienmēr valkājiet aizsargbrilles.

• Nekad nelietojiet iekārtu viegli uzliesmojošu škidrumu vai gāzu klātbūtnē.
  ■ NEKAD nelietojiet aprīkojumu, ja ir uzstādīts griezējdisks (nevis ripzāga ripa).
• Pirms katras lietošanas reizes pārbaudiet, vai zāga plātnē nav nelielu plaisu vai bojājumu. Nekavējoties nomainiet ieplaisājušu vai bojātu plātni.

- Izmantojiet tikai tādas zāga plātnes, ko ieteicis ražotājs un kas atbilst standartam EN 847-1.

- Vienmēr izmantojiet šajā rokasgrāmatā ieteiktos piederumus.

- Izvēlieties zāgējamajam materiālam atbilstošu zāga plātni.

- Lai mazinātu trokšņa veidošanos, vienmēr pārliecinieties, ka plātne ir asa un tīra.

- Izmantojiet tikai pareizi uzasinātas zāga plātnes. Nekad nepārsniedziet uz zāga plātnes norādīto maksimālo ātrumu.

- Pirms zāga plātnes uzstādīšanas notīriet asi, atlokus (it īpaši montāžas virsmas) un seštūra uzgriezni. Nepareizas montāžas rezultātā var notikt zāga plātnes vibrācija/sišanās vai slīdēšana.

- Novërsiet zāga saskari ar metāliem, piemēram, naglām un skrūvēm. Pirms sākat darbu, atrodiet un iznemiet visas naglas, skrūves un citus sveškermenus.

- Pirms ieslēgšanas noņemiet uzgriežņu atslēgas, atgriezumus un citus priekšmetus no zāga galda.

- Darba laikā NEKAD nevalkājiet cimdus; valkāt cimdus ir ieteicami tikai tad, kad tiek nomainīti griešanas rīki.

- Pārliecinieties, ka rokas neatrodas zāga plātnes griešanas līnijas celā.

■ NEKAD nestāviet zāga plātnes griešanas līnijas celā un NEKAD neļaujiet šajā pozīcijā atrasties citiem.

- Pirms iegremdēšanas sagatavē ľaujiet zāgim neilgu brīdi darboties. Ieklausieties, vai nedzirdat zāga plātnes vibrācijas vai sitienus, kas var liecināt par nepareizu plātnes montāžu vai līdzsvarošanu.

■ lekārtu nevar izmantot rievu vai padzilinājumu veidošanai.

- Nomainiet galda ieliktni, kad tas ir nolietojies.

■ NEKAD nepielāgojiet mašīnu, kamēr tā darbojas. Pirms jebkādu pielāgojumu veikšanas izņemiet kontaktdakšu no kontaktligzdas.

- Ja nepieciešams, izmantojiet bīdītāju. Bīdītājs IR JĀIZMANTO nelielu sagatavju zāgēšanai garenvirzienā, lai rokas un pirksti neatrastos zāga plātnes tuvumā.

- Kad bīdītājs netiek izmantots, nolieciet to glabāšanā.

- Pievērsiet īpašu uzmanību instrukcijām, kas palīdz samazināt ATSITIENA risku.

ATSITIENS ir pēkšņa reakcija uz iesprūdušu, saliektu vai nepienācīgi nocentrētu zāga plātni. ATSITIENS izraisa sagataves atmešanu operatora virzienā. ATSITIENS var radīt nopietnas traumas. No ATSITIENA var izvairīties, uzturot zāga plātni asu, turot norobežotāju paralēli zāga plātnei, uzturot šķelšanas nazi un zāga aizsargu labā stāvoklī un pareizā pozīcijā, stingri turot sagatavi, līdz tā ir pilnībā aizbīdīta garām zāga plātnei, un nezāgējot savērptus vai šķībus koka gabalus vai gabalus, kuriem nav taisnas malas, kas lautu tos garenvirzienā pārvietot gar norobežotāju.

- Neveiciet nekādas darbības ar rokām. Tas nozīmē sagataves atbalstīšanu vai virzīšanu ar rokām tā vietā, lai izmantotu norobežotāju vai lenkzāga bīdītāju.

- NEKAD neliecieties pāri zāga plātnei vai ap to. NEKAD nesniedzieties pēc sagataves, pirms zāga plātne nav pilnībā apstājusies.

- Izvairieties no pēkšnas vai pārāk straujas sagataves padeves. Cieta materiāla sagataves ir jāievada pēc iespējas lēnāk. Nekad nelociet un negrieziet sagatavi, kamēr tā tiek padota

POWX075750DB LV

zāgī. Ja zāga plātne iestrēgst vai pārstāj griezties, kamēr tiek padota sagatave, nekavējoties izslēdziet aprīkojumu. Izņemiet kontaktdakšu no kontaktligzdas. Izņemiet gabalu, kas blokē zāgi.

■ NEKAD nemēģiniet izņemt zāğskaidas un nepieskarieties zāga aizsargam, kamēr zāga plātne griežas.
- PIRMS zāgēšanas sākšanas no sagataves iznemiet visus kritējzarus.
- Izturieties saudzīgi pret kabeli. Nekad nevelciet kabeli, lai izņemtu kontaktdakšu no kontaktliqzdas. Sarqiet kabeli no karstuma, ellas, ūdens vai asām malām.
- Darbā ar zāgi var rasties tādas kīmiskas vielas saturoši putekļi, kas var izraisīt vēzi, iedzimtus defektus vai citus ğenētiskus defektus. Daži šo vielu piemēri ir:
■ Svins, kas iegūts no svinu saturošām krāsām;
- Arsēns un hroms no kīmiski apstrādātas koksnes.
- Draudi jūsu veselībai šādas iedarbības rezultātā ir atkarīgi no tā, cik bieži jūs veicat šāda veida darbu.
Pasākumi šādu kīmisko vielu iedarbības mazināšanai: Vienmēr strādājiet labi vēdinātā vidē un izmantojot sertificētu drošības aprīkojumu, piemēram, aizsargmaskas pret putekliem, kas ir īpaši izstrādātas mikroskopisko dalinu filtrēšanai.
- Veicot zāgēšanas darbības, pievienojiet iekārtu puteklu izplūdes sistēmai.
- Aizsargu var pacelt uz augšu, lai novietotu sagatavi vai lai ērtāk pieklūtu zāgim tehniskās apkopes laikā. Pirms instrumenta pievienošanas elektrotīklam, pārliecinieties, ka zāga aizsargs ir nolaists un novietots līdzeni pret zāgēšanas galdu.

7 PAPILDU DROŠĪBAS NORĀDĪJUMI LĀZERIEM

Brīdinājums! Lāzera stars var izraisīt acu bojājumus. Neskatieties uz un neielūkojieties lāzera starā.

• Izmantošanas laikā tieši vai netieši caur atstarojošām virsmām nepavērsiet lāzera staru uz cilvēkiem.
• Šis lāzers saskaņā ar attiecīgo standartu atbilst 2. klasei. Vienība neietver tehniskās apkopes komponentus. Nekāda iemesla dēļ neatveriet korpusu. Ja vienība ir bojāta, tā jāsalabo pilnvarotam servisa darbiniekam.
  Lāzera saskatīšanas brilles nav aizsargbrilles pret lāzera starojumu.

8 MONTĀŽA

Pirms noregulēšanas vai tehniskās apkopes atvienojiet kontaktdakšu.

Nedarbiniet šo lenkzāgi, kamēr tas nav pilnībā salikts un pareizi sagatavots lietošanai saskaṇā ar šo lietošanas rokasgrāmatu.

8.1 Sānu balsta stieņu uzstādīšana

• Atslābiniet skrūvi un ievietojiet sānu balsta stienus novietošanas atverēs.
  ■ levietojiet abas vadotnes sliedes sānu balstos un nostipriniet.
• Nostipriniet sānu balsta stienus ar skrūvi, lai nelautu tiem izslīdēt no vietas.

8.2 Skavas montāža

Skavu (11) var uzstādīt norobežotāja kreisajā vai labajā pusē. levietojiet skrūvspīlu stieni norobežotāja atverē un nostipriniet ar blokēšanas skrūvi.

9 EKSPLUATĀCIJAS INSTRUKCIJAS

9.1 Lenkzāga transportēšana

Lai transportētu elektroinstrumentu, izmantojiet sprosttapu (17).

Pavelciet leŋkzāgi uz leju un noblokejiet nolaistā pozicijā, iespiežot sprosttapu uz iekšu.

Tādējādi zāgis tiek nostiprināts.

Pavelciet zāga plātni uz priekšpusi un noblokējiet, pievelkot slīdošā stiena blokētāju (21).

9.2 Puteklu un skaidu atsūkšana

Lai integrētu puteklu atsūkšanu, zāğskaidu izvades vietai pievienojiet puteklu maisinu (18).

Ārējiem putekliem varat izmantot puteklsūcēja šlūteni.

Putekļu maisiņš ir paredzēts tikai daļējai putekļu savākšanai! Tā nolūks ir uzkrāt uzsūktos putekļus.

9.3 Sagataves iespīlēšana

Pārliecinieties, ka sagatave nevar tikt izsviesta. Skava (11) ir ideāli piemērota tam, lai no tā izvairītos.

■ lespiediet sagatavi starp norobežotāju (4) un skavu.

■ Pievelciet skavu (11) pulkstenrādītāju kustības virzienā, lai nostiprinātu sagatavi.

9.4 Horizontālais griezuma lenkis

Horizontālo griezuma lenki var iestatīt robežas no -45° līdz 45°. Horizontālā griezuma lenka skala parāda pašlaik iestatīto lenki grādos.

- Atslābiniet blokēšanas pogu (6).

- Pavelciet galda blokēšanas sviru (7) uz augšu un pagrieziet zāga galdu (5) vajadzīgajā lenkī (pa labi vai pa kreisi). Vajadzīgo lenki var nolasīt uz skalas (9).

■ Pievelciet blokēšanas pogu (6) pulksteņrādītāju kustības virzienā.

9.5 Griešanas lenka noregulēšana (att. 1a - b)

Plātnes lenka regulēšanu ieteicams uzticēt apmācītam tehnikim.

■ Nostājieties leŋkzāga aizmugurē.

- Atsläbiniet leŋka blokēšanas sviru (20), pagriežot to pretēji pulkstenrādītāju kustības virzienam.

- Pārliecinieties, ka fiksācijas tapa (26) atrodas slēgtā pozīcijā, kā parādīts att. 1a.

- Pagrieziet 4 mm seškanšu atslēgu pulksteņrādītāju kustības virzienā, lai noliektu griešanas plātni pa labi, līdz plātne atrodas 90° lenķī pret griešanas galdu, izmantojot lenķī pa labi. (att. 1b)

- Vai vajadzības gadījumā pagrieziet 4 mm seškanšu atslēgu pretēji pulksteņrādītāju kustības virzienam, lai noliektu griešanas plātni pa kreisi; jums plātne būs manuāli jāstumj pa kreisi, līdz plātne atrodas 90° leņķī pret griešanas galdu, izmantojot leņķi pa labi. (att. 1b)

- Plātnei ir pilnībā jāsaskaras ar labo lenķi (nav iekļauts).

9.6 Divkāršs slīpums (2. att.)

Leŋkzāgi var izmantot, lai veiktu griezumus pa kreisi un pa labi no 45° līdz -45° grādu lenkī

■ Paceliet mašīnas galvu augstākajā pozīcijā

- Atbrīvojiet pagriežamo galdu, atslābinot blokēšanas rokturi (7).

■ Aiz roktura noregulējiet pagriežamo galdu vajadzīgajā lenkī

- Atkal pievelciet blokēšanas rokturi (7), lai nofiksētu pagriežamo galdu

- Atbrīvojiet blokēšanas pogu (20) un fiksācijas tapu (26), turiet rokturi (13) un sagāziet mašīnas galvu pa kreisi

- Atkal pievelciet blokēšanas pogu (20) un fiksācijas tapu (26) un izdariet griezumu.

9.7 Slīdošā stíena blokētāja regulēšana

Lai atblokētu un noblokētu slīdošo stieni (12), pagrieziet slīdošā stieņa blokēšanas pogu (21) pretēji pulkstenrādītāju kustības virzienam vai pulkstenrādītāju kustības virzienā.

9.8 Dziluma regulēšana (3. att.)

Ja nav nepieciešams pilnīgi pārgriezt sagatavi, izmantojiet dziluma regulēšanas bultskrūvi, lai kontrolētu griezuma dzilumu.

Noregulējiet tikai priekšējo bultskrūvi. Aizmugurējā bultskrūve ir paredzēta, lai neļautu plātnei sagriezt galdu parastas griešanas laikā. Neregulējiet aizmugurējo bultskrūvi.

• Atblokējiet sprosttapu.
• Paceliet zāga galvas mezglu.
• Pastumiet dziljuma regulētāju pa kreisi, lai izmantotu dziljuma regulēšanas bultskrūves iestatījumus.
• Pavelciet zāga galvu uz leju, lai pārbaudītu pašreizējos iestatījumus.
• Lai mainītu iestatījumus, vispirms atslābiniet rievoto uzgriezni uz dziluma regulēšanas bultskrūves. Pagrieziet dziluma regulēšanas bultskrūvi pulksteņrādītāju kustības virzienā, lai samazinātu dzilumu, vai pretēji pulksteņrādītāju kustības virzienam, lai palielinātu dzilumu. Pēc noregulēšanas pievelciet dziluma regulēšanas uzgriezni.
• Ja vajadzīgs, pastumiet dziljuma regulatoru pa labi, lai to pagaidām atspējotu.

9.9 leslēgšana / izslēgšana

Jūsu drošībai, ieslēdzot un izslēdzot elektroinstrumentu, izmantojiet abas rokas.

■ Pievienojiet elektroinstrumentu pie barošanas avota.
■ Lai mašīnu ieslēgtu, vienlaicīgi nospiediet galveno slēdzi (14) un blokēšanas pogu (24).
- Ja vēlaties izslēgt mašīnu, ir jāatlaiž ieslēgšanas/izslēgšanas slēdzis (14).
- Svarīgi! Novietojiet griežamo materiālu guļus uz mašīnas virsmas un nostipriniet ar iespīlēšanas ietaisi (11), lai materiāls griešanas laikā nevarētu izkustēties.
- Pēc zāga ieslēgšanas uzgaidiet, līdz plātne (2) sasniedz maksimālo ātrumu.
- Nospiediet atbrīvošanas sviru (15) uz sāniem un vienmērīgi un viegli spiediet rokturi (13) lejup, lai virzītu mašīnas galvu caur sagatavi.
- Kad griezums ir pabeigts, atgrieziet mašīnu augstākajā pozīcijā un atlaidiet ieslēgšanas/izslēgšanas slēdzi.

Uzmanību! Atgriešanas atspere griezuma beigās automātiski paceļ mašīnas galvu.

Neatlaidiet rokturi (13), kolīdz griezums ir pabeigts, bet gan pieturiet mašīnas galvu un ľaujiet tai lēnām pacelties.

9.10 Lāzers

■ Lāzeru varat ieslēgt un izslēgt ar slēdzi (29).
■ Lāzers (22) raida staru pret sagatavi.
- Izmantojot šo lāzera funkciju, var veikt loti precīzus griezumus.

9.11 Puteklu maisiņš

Lai piestiprinātu putekļu maisinų (18), pievienojiet to putekļu atsūkšanas adapteram. Kad putekļu maisinš ir līdz pusei pilns, nonemiet putekļu maisinų no instrumenta un iztukšojiet to.

9.12 Zāgēšana

Pārliecinieties, ka zāga plātne zāgēšanas laikā neiestrēgst. Tas var izraisīt motora bojājumus vai degšanu. Ja zāga plātne iestrēgst, nekavējoties atbrīvojiet slēdzi, lai nepieļautu motora bojājumus.

■ Stingri iespīlējiet sagatavi.
- Iestatiet nepieciešamo horizontālo griezuma lenķi vai arī nepieciešamo vertikālo slīpuma lenki.
■ leslēdziet elektroinstrumentu.
■ Lēnām virziet rokturi (13) uz leju.
- Garu sagatavju gadījumā izmantojiet slīdošo elementu; lai to varētu darīt, atslābiniet blokēšanas pogu.
■ Izzāgējiet cauri sagatavei.
- Izslēdziet elektroinstrumentu.
- Pirms nonemat sagatavi, uzgaidiet, līdz zāga plātne (2) ir pilnībā apstājusies.

9.13 īpašu sagatavju zāgēšana

Izliektas vai apalas sagataves ir jānostiprina pret slīdēšanu.

Pārliecinieties, ka starp sagatavi un norobežotāju (4) vai zāga plātni (5) nav spraugas.

9.14 Zāga plātnes nomaiņa (4. attēls)

Atvienojiet instrumentu no kontaktligzdas, pirms sākat manipulācijas ar zāga plātni.

Kādu brīdi uzgaidiet, pirms pieskarieties zāga plātnei. Tā var būt ľoti karsta.

Zāga plātnes zobi ir ľoti asi.

• Pārvietojiet mašīnas galvu uz augšu.
• Atslābiniet nosedzošās plāksnes skrūvi (A), taču neizņemiet skrūvi no instrumenta.
• Paceliet un turiet apakšējo plātnes aizsargu, lai atsegtu vītnoto plāksnes skrūvi
• Nospiediet vārpstas blokēšanas pogu (23), lai to aktivizētu, un ar roku pagrieziet zāga plātni (2), līdz tā nofiksējas.
• Atsläbiniet plätnes blokëšanas skrūvi, pagriežot to pulksteņrādītāju kustības virzienā ar seškanšu atslēgu (d).
• Izņemiet bloķēšanas skrūvi, ārējo atloku (a), zāga plātni (b)
• Notīriet škeldas vai zāgskaidas ap vārpstu un atlokiem.
• Uzstādiet jauno zāga plātni, atlokus un blokēšanas skrūvi. Pārliecinieties, ka plātnes griešanās virziens atbilst motora griešanās virzienam.
• Pārbaudiet, vai visas drošības ierīces ir pareizi uzstādītas un ir darba gatavībā, pirms atsākat darbu ar zāgi. Svarīgi! Ik reizi, kad nomaināt zāgi, pārbaudiet, vai tas brīvi kustas galda ieliktnī (8) gan taisna, gan 45° lenka iestatījumu gadījumā.

Nomainot zāga plātni, varat pievilkt slīdošo stieni ar blokēšanas pogu (20).

10 TİRİŞANA UN KOPŞANA

Uzmanību! Pirms jebkādu darbu veikšanas ar ierīci, atvienojiet to no strāvas.

10.1 Tīrīšana

• Regulāri tīriet ierīces korpusu, izmantojot mīkstu lupatu, vislabāk pēc katras lietošanas reizes.
• Ja netīrumus nav iespējams notīrīt, izmantojiet mīkstu lupatu, kas izmērcēta ziepjūdenī.
• Nekad neizmantojiet tādus škīdinātājus kā degviela, alkohols, amonjaka ūdens utt. Šie škīdinātāji var bojāt plastmasas dalas.

Nodrošiniet, ka elektroinstrumenta nevar ieklūt ūdens!

10.2 Savienošanas kabelis

Ja savienošanas kabelis (vai kontaktdakša) ir bojāta, tas ir jānomaina. Savienošanas kabela nomaiņu drīkst veikt tikai kvalificēts speciālists (kvalificēts elektrikis).

11 TEHNISKIE DATI

Nominālais spriegums	220-240 V ~ 50 Hz
Nominālā jauda	2200 W (S6 25%)
Ātrums bez slodzes	5000 min-1
Aizsardzības klase	II
Plātnes izmērs	305 mm x 30 mm x 3,0 mm

12 GRIEŠANAS SPĚJA

Darbagalda slīpuma lenkis	Galvas slīpuma lenkis	Augustums x platums (mm)
90°	90°	105 x 330 mm
45°	90°	105 x 235 mm
90°	45°	60 x 330 mm (left)
90°	45°	38 x 330 mm (right)
45°	45°	60 x 235 mm (left)
45°	45°	38 x 235 mm (right)

13 TROKSNIS

Trokšna emisijas vērtības, kas izmērītas saskaṇā ar attiecīgajiem standartiem. (K=3)

Akustiskā spiediena līmenis LpA	91 dB(A)
Akustiskās jaudas līmenis LwA	104 dB(A)

UZMANIBU! Kad skañas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglidzeklus

14 UZGLABĀŠANA

■ Rūpīgi notīriet visu ierīci un tās piederumus.
- Glabājiet to bērniem nepieejamā vietā, stabilā un drošā pozīcijā. Glabājiet to vēsā un sausā vietā, izvairoties no pārāk augstas un pārāk zemas temperatūras.
- Sargājiet to no tiešiem saules stariem. Ja iespējams, glabājiet to tumsā.
- Neturiet ierīci plastmasas maisos, lai nepielautu mitruma uzkrāšanos.

15 PROBLÉMU NOVĚRŠANA

PROBLĖMA	IESPĖJAMIE CĖLOŃI	RISINĀJUMS
Motors nedarbojas.	Mašīnai nepienāk elektrība.Motors ir pārslogots vai pārkarsis.	Pārbaudiet barošanas padevi un elektrolīniju.Laujiet mašīnai darboties tukšgaitā apmēram 2 minūtes, lai atdzistu.
Pārāk spēcīgas vibrācijas.	Skrūves vai daļas ir valīgas.Leņkzāģis nav pareizi uzstādīts.Sagatave nav pienācīgi atbalstīta.	Pievelciet visas skrūves.Pareizi uzstādiet leņkzāģi.Nostipriniet sagatavi.

16 GARANTIJA

• Šim izstrādājumam ir nodrošināta 36 mēnešu garantija no datuma, kurā ierīci iegādājies tās pirmais īpašnieks.
  Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgalņus, zāģu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus.
• Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā.
• Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā.
• Remontdarbus dríkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs.
• Plašāku informāciju jūs varat iegūt, zvanot pa tālruņa numuru 00 32 3 292 92 90.
• Visi transportēšanas izdevumi vienmēr jāsedz klientam, ja vien nepastāv cita rakstiska vienošanās.
• Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vai pārslodzes rezultātā.
  Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., neņemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs.
• Garantijas prasības pieņemšana nekad nepagarina garantijas periodu un ari neuzsāk jaunu garantijas periodu ierīces apmainas gadījumā.
• Garantijas ietvaros nomainītās ierīces vai detaļas paliek Varo NV īpašumā.
• Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (lerīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.).
• Pirkuma čeks jäuzglabā kā pierādījums par pirkuma datumu.
• Ierīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota originālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.

17 VIDES AIZSARDZİBA

Ja ierīce jānomaina pēc ilgas tās lietošanas perioda, neizmest to kopā ar citiem sadzīves atkritumiem, bet gan tā ir nododama videi draudzīgā veidā. Atkritumus, kurus veido elektroierīces, nedrīkst izmest pie citiem atkritumiem. Lūdzu nodot atkritumus otrreizējai pārstrādei. Lai noskaidrotu, kur iespējams nodot atkritumus otrreizējai pārstrādei, sazinieties ar pašvaldību vai mazumtirgotājiem.

18 ATBILSTĪBAS DEKLARĀCIJA

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarē, ka izstrādājums: Slīdošais leņkzāgis divkāršas slīpās malas griešanai preču zīme: POWERplus modelis: POWX075750DB

atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu.

Eiropas direktīvas (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): 2011/65/EU 2006/42/EC 2014/30/EU

Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim): EN62841-1 : 2015 EN62841-3-9 : 2015 EN IEC 55014-1 : 2021 EN IEC 55014-2 : 2021 EN IEC 61000-3-2 : 2019 EN61000-3-3 : 2013

Tehniskās dokumentācijas glabātājs: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā,

Philippe Vankerkhove Regulējošo jautājumu birojs — atbilstības nodalas vadītājs 02/11/2021, Lier - Belgium

1 OTSTARVE 3

2 KIRJELDUS (JOONIS A JA B)....3

3 PAKENDI SISU 3

4 SÜMBOLID 4
