Produkttype	Teleskopisk dobbelfas gjæringssag
Merke	PowerPlus
Modell	POWX075750DB
Nominell spenning	220-240 V ~ 50 Hz
Nominell effekt	2200 W (S6 25%)
Tomgangshastighet	5000 min⁻¹
Bladdimensjoner	305 mm x 30 mm x 3,0 mm
Kappekapasitet (90°/90°)	105 x 330 mm
Kappekapasitet (45°/90°)	105 x 235 mm
Kappekapasitet (90°/45° venstre)	60 x 330 mm
Kappekapasitet (90°/45° høyre)	38 x 330 mm
Beskyttelsesklasse	II (dobbel isolasjon)
Lydtrykknivå (LpA)	91 dB(A)
Lydeffektnivå (LwA)	104 dB(A)
Lasermarkør	Ja, klasse 2
Støvpose inkludert	Ja
Garanti	36 måneder

Ofte stilte spørsmål - POWX075750DB PowerPlus

Hvilken type sagblad brukes med POWX075750DB?

Bruk kun sagblad som er i samsvar med standard EN847, med dimensjoner 305 mm x 30 mm x 3,0 mm, anbefalt av produsenten.

Hvordan skifter jeg sagbladet?

Koble fra verktøyet, vipp hodet oppover, løsne skruen på dekselplaten, løft beskyttelsen, blokker akselen med knappen (23), løsne deretter låsebolten med klokken med unbrakonøkkelen. Monter i motsatt rekkefølge.

Motoren starter ikke, hva gjør jeg?

Kontroller at kabelen og strømpluggen er i god stand og tilkoblet. Hvis motoren er overbelastet, la maskinen gå på tomgang i 2 minutter for å avkjøles.

Hvordan stiller jeg inn horisontal gjæringsvinkel?

Løsne låsehåndtaket på bordet (6), trekk spaken (7) oppover, drei bordet til ønsket vinkel (fra -45° til 45°), og stram deretter håndtaket (6).

Hvordan bruker jeg lasermarkøren?

Aktiver laseren via bryter (29). Strålen som projiseres på arbeidsstykket gir presis kapping. Se aldri direkte på laserstrålen.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller, hold hendene unna skjærelinjen, bruk tvinger, og ikke bruk hansker under bruk.

Hvordan rengjør jeg gjæringssagen?

Koble fra apparatet. Rengjør rammen med en myk klut og såpevann om nødvendig. Bruk aldri løsemidler som bensin eller alkohol.

Hva gjør jeg ved overdreven vibrasjon?

Kontroller at alle skruer er strammet, at sagen er riktig montert, og at arbeidsstykket er godt festet.

Hva er maksimal kappekapasitet?

Ved 90°/90° er kapasiteten 105 x 330 mm. Andre konfigurasjoner er beskrevet i bruksanvisningen.

Hvordan transporterer jeg sagen trygt?

Senk saghodet, lås det med låsepinnen (17), trekk deretter bladet fremover og stram låsen på glidestangen (21).

BRUKSANVISNING POWX075750DB PowerPlus

5.1 Arbeidsplassen 4

5.2 Elektrisk sikkerhet 4

5.3 Personsikkerhet....4

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 5

5.5 Service....5

6 YTTERLIGERE SIKKERHETSINSTRUKSJONER ....5

7 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR LASERE . 7

8 MONTASJE 7

8.1 Montering av sidestøttene....7

8.2 Montere tvingen....7

9 BRUKSANVISNING 7

9.1 Transportere gjæringssagen....7

9.2 Støv og flisavsug....7

9.3 Feste arbeidsstykket....7

9.4 Vannrett gjæringsvinkel 8

9.5 Justering av kuttevinkelen (Fig. 1a - b)....8

9.6 Dobbel skråskjæring (Fig. 2)....8

9.7 Justering av glidestanglås 8

9.8 Dybdestopp....8

9.9 Slå på/av 8

9.10 Laser 9

9.11 Støvposen 9

9.12 Saging....9

9.13 Saging av spesielle arbeidsstykker 9

9.14 Skifte sagblad (Fig. 3)....9

10 RENGJ∅RING OG VEDLIKEHOLD 10

POWERPLUS® HIGH QUALITY TOOLS

POWX075750DB NO

10.1 Rengjøring....10
10.2 Strømledning....10
11 TEKNISKE DATA....10
12 SAGEKAPASITET 11
13 ST∅Y 11
14 OPPBEVARING 11
15 FEILS∅KING....11
16 GARANTI....12
17 MILJ∅ 12
18 SAMSVARSERKLÆRING....13

GJÆRINGSSAG MED DOBBEL SKRÅSKJÆRING OG GLIDER 2200 W – 305 MM POWX075750DB

1 BRUKSOMRÅDE

Dette elektroverktøyet er en stasjonær maskin til rett- og tverrsaging i tre. Du kan sage hardt og mykt tre, og også sponplater og fiberplater.

Verktøyet må kun brukes av voksne.

Egner seg ikke til profesjonelt bruk.

ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.

2 BESKRIVELSE (FIG. A & B)

1. Vern
2. Sagblad
3. Sidestøtte
4. Anslag
5. Sagbord
6. Spaken
7. Låsespak for sagbord
8. Bordinnlegg
9. Skala for gjæringsvinkel (vannrett)
10. Monteringshull
11. Hurtigklemme
12. Glidestang
13. Styrehåndtak
14. Av/på-bryter
15. Utløser
16. Bærehåndtak
17. Holdepinne
18. Støvpose
19. Vinkelskala
20. Vinkellås-spak
21. Glidestangslås
22. Skruer til forlengelse
23. Laser
24. Spindellås
25. Skalaviser
26. Låsepinne for vinkeljustering
27. Låseskrue for tvinge
28. Låseskrue for støtte til arbeidsstykke
29. Laserbryter

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

I pakken finner du:

1 gjæringssag og glider
Sekskantnøkkel 4 + 6 mm
1 klemme
1 instruksjonshåndbok

2 sidestøtter

1 støvpose

2 anslag

1 bærehåndtak

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

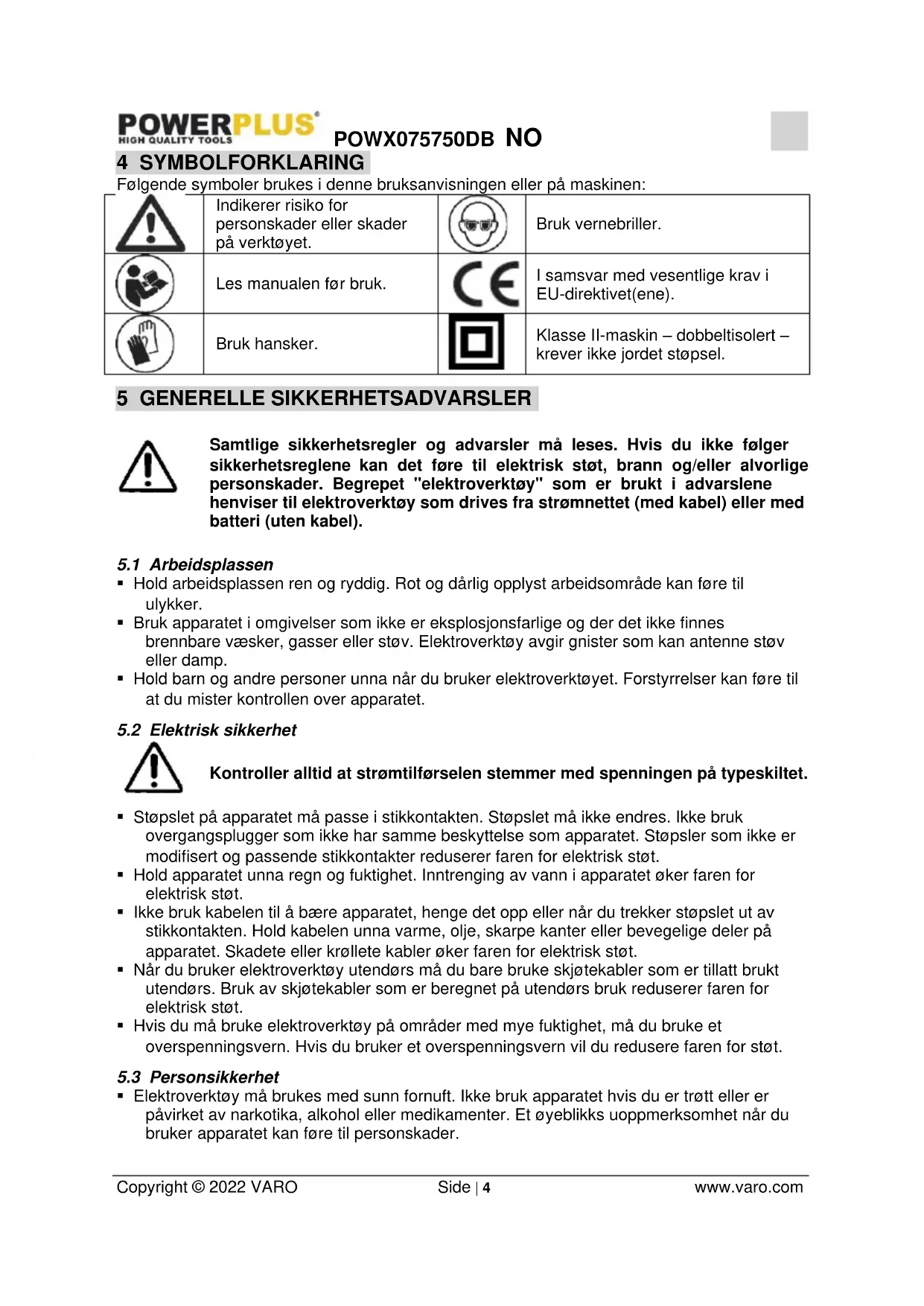

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

		Indikerer risiko for personskader eller skader på verktøyet.		Bruk vernebriller.
		Les manualen før bruk.		I samsvar med vesentlige krav i EU-direktivet(ene).
		Bruk hansker.		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet "elektroverktøy" som er brukt i advarslene henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

5.3 Personsikkerhet

- Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

POWX075750DB NO

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøvet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for det respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasioner.

5.5 Service

La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 YTTERLIGERE SIKKERHETSINSTRUKSJONER

■ Bruk alltid vernebriller.
- Bruk aldri maskinen i nærheten av antennelige væsker eller gasser.
- Bruk ALDRI utstyret med en kappskive i stedet for et sagblad.
- Før hver gangs bruk må du kontrollere at sagbladet er uten sprekker eller skade. Et blad med sprekker eller annen skade må skiftes ut med en gang.
- Bruk kun sagblader som anbefales av produsenten og som oppfyller kravene til standard EN847-1.
- Bruk kun tilbehør som anbefales i denne håndboken.
- Velg korrekt sagblad for materialet som skal sages.
- Et skarpt og rent sagblad produserer mindre støy.

POWX075750DB NO

- Bruk kun korrekt slipte sagblader. Overskrid aldri den maksimale hastigheten som oppgis på sagbladet.

- Før du monterer sagbladet må du rengjøre akslingen, flensene (spesielt montasjeflatene) og sekskantmutteren. Feil montering kan føre til vibrasjon/banking, eller til at sagbladet glipper.

- Unngå at sagbladet kommer i kontakt med metall som spiker eller skruer. Fjern alle spiker, skruer og andre fremmedlegemer fra arbeidstrykket før du starter arbeidet.

- Fjern nøkler, avkapp og andre objekter fra sagbordet før du slår sagen på.

- Pass på å holde hendene unna sagbladets sagelinje.

- Stå ALDRI i sagelinjen og la heller ALDRI noen andre stå i denne posisjonen.

- La sagen gå en stund før du sager det første arbeidsstykket. Lytt etter vibrasjoner eller banking i sagbladet. Dette kan indikere at sagbladet er feil montert eller balansert.

- Denne sagen kan ikke brukes til å lage fuger eller utsparinger.

- Gjør ALDRI justeringer på sagen mens den er i gang. Trekk ut støpslet fra stikkontakten før du gjør justeringer.

- Om nødvendig bruker du skyveblokken. En skyveblokk MÅ brukes ved saging av mindre arbeidsstykker i lengderetning, på denne måten er hender og fingre på trygg avstand fra sagbladet.

- Legg skyveblokken til side när den ikke brukes.

- Vær spesielt oppmerksom på instruksjonene som hjelper deg å redusere faren for TILBAKESLAG. Et TILBAKESLAG er en brå reaksjon fra et sagblad som er fastkilt, bøyd eller dårlig balansert. TILBAKESLAG gjør at arbeidsstykket blir slynget bakover mot operatøren. TILBAKESLAG kan føre til alvorlige personskader. TILBAKESLAG kan unngås ved å holde sagbladet skarpt, ved å holde kløyveanslaget parallelt med sagbladet, ved å holde kløyvekniven og sagbladvernet i god stand og i korrekt posisjon, ved å holde godt fast i arbeidsstykket til det er skjøvet forbi sagbladet, og ved ikke å sage vridde eller skrånende arbeidsstykker eller stykker som ikke har rette, langsgående kanter som kan føres langs kløyveanslaget.

- Ikke sag med frihånd. Frihånd betyr at du bruker hendene til å holde arbeidsstykket eller at du fører stykket med hendene, i stedet for å bruke kløyveanslaget eller skyveblokken.

- Bøy deg ALDRI over eller rundt sagbladet. Strekk deg ALDRI etter arbeidsstykket før sagbladet har stanset helt opp.

- Unngå å mate arbeidsstykket brått eller for hurtig inn mot sagen. Arbeidsstykker av hardt materiale må mates inn så langsomt som mulig. Ikke brett eller snu et arbeidsstykke mens du mater det inn på sagen. Hvis sagbladet kiles fast eller slutter å rotere mens arbeidsstykket mates inn, må du slå sagen av umiddelbart. Trekk støpslet ut av stikkontakten: Fjern arbeidsstykket som blokkerer sagen.

- Forsøk ALDRI å fjerne sagflis eller berøre sagbladvernet mens sagbladet roterer.

- Fjern alle løse biter fra arbeidsstykket F∅R du begynner å sage.

- Vær forsiktig med strømledningen. Ikke trekk i strømledningen for å trekke støpslet ut av stikkontakten. Ikke utsett strømledningen for varme, olje, vann eller skarpe kanter.

- Enkelte typer støv som skapes ved arbeid med sagen kan inneholde kjemiske stoffer som kan forårsake kreft, fødselsdefekter eller annen genetisk skade. Eksempler på slike stoffer er:

- Arsenikk og krom fra kjemisk behandlet treverk.

- Helsefaren forbundet med eksponering avhenger av hvor ofte og hvor lenge du utfører denne typen arbeid.

- Tiltak for å redusere din eksponering til slike kjemiske stoffer: Arbeid alltid i et godt ventilert område og bruk sertifisert sikkerhetsutstyr som støvmasker med partikkelfilter.

• Når du sager, bør sagen være tilkoblet et støvavtrekk.
• Vernet kan løftes opp når du plasserer arbeidsstykket, eller for lettere tilgang under vedlikehold. Påse at sagbladvernet er senket og ligger flatt mot sagbordet før du kobler strøm på sagen.

7 YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR LASERE

Advarsel! Laserstrålen kan gi alvorlig øyeskade. Se aldri rett på laserstrålen.

• Under bruk må du ikke peke med laserstrålen mot mennesker, direkte eller indirekte via reflekterende flater.
• Denne laseren samsvarer med klasse 2 i henhold med relevant standard. Enheten inneholder ingen komponenter som det kan utføres service på. Dekselet må ikke åpnes. Hvis enheten blir skadet, må reparasjon utføres av en autorisert reparatør.
• Briller for å se laserstråler beskytter ikke mot direkte laserstråling.

8 MONTASJE

Trekk støpslet ut av stikkontakten før du utfører enhver type justering eller vedlikehold.

Ikke bruk denne gjæringssagen før den er fullstendig montert og korrekt klargjort for bruk i samsvar med denne bruksanvisningen.

8.1 Montering av sidestøttene

• Løsne skruen og plasser sidestøttene i posisjoneringshullene.
• Fest sidestøttene med skruen for å hindre at de glir ut av posisjon.

8.2 Montere tvingen

Tvingen (11) kan installeres enten på venstre eller høyre side av styringsanslaget. Sett tvingestangen gjennom hullet i styringsanslaget og feste med låseskruen.

9 BRUKSANVISNING

9.1 Transportere gjæringssagen

Bruk holdepinnen (17) når verktøyet skal transporteres.

Trekk gjæringssagen nedover og lås den i nederste posisjon ved å trekke, vri og skyve inn holdepinnen. Nå er sagen sikret.

Trekk sagbladet helt frem, og lås det ved å stramme til glidestangslåsen (21).

9.2 Støv og flisavsug

For et integrert støvavsug og plasser støvposen (18) på utkastet.

En støvsugerslange kan kobles til for eksternt støvavsug.

Støvposen er kun til for å fjerne en del av sagstøvet. Den er beregnet på å bryte støvavsuget.

9.3 Feste arbeidsstykket

• Press arbeidsstykket mot anslaget (4) og mot klemmeflensen.
• Stram til klemmen (11) med klokken for å feste arbeidsstykket.

9.4 Vannrett gjæringsvinkel

Den vannrette gjæringsvinkelen kan stilles inn mellom -45° til 45°. Skalaen for vannrett gjæringsvinkel viser aktuell innstilling i grader.

■ Løsne låsespak for sagbord (6).
- Dra låsespaken for sagbordet (7) opp og roter sagbordet (5) til ønsket vinkel (mot høyre eller venstre). Vinkelen leses av på skalaen (9).
- Stram til låsespak for sagbord (6) igjen.

• Still deg bak gjæringssagen.
• Løsne vinkellås-spaken (20) ved å vri den mot klokken.
• Sørg for at låsepinnen (26) er i lukket posisjon, som vist i Fig. 1a.
• Vri den 4 mm sekskantnøkkelen med klokken for å vippe kuttebladet til høyre, til bladet er ved en 90° vinkel i forhold til kuttebordet, ved hjelp av en vinkelhake. (Fig. 1b)
• Eller vri den 4 mm sekskantnøkkelen mot klokken for å vippe kuttebladet til venstre, til bladet er ved en 90° vinkel i forhold til kuttebordet, ved hjelp av en vinkelhake. (Fig. 1b)
• Det må være fullstendig kontakt mellom bladet og vinkelhaken (medfølger ikke).

9.6 Dobbel skråskjæring (Fig. 2)

Gjæringssagen kan brukes til å sage til venstre og høyre side med en fasevinkel på 45° til -45°

• Løft maskinhodet til den øverste posisjonen
• Lås opp sagbordet ved å løsne låsespaken (7).
• Roter sagbordet med håndtaket til ønsket gjæringsvinkel
  Stram til låsespaken (7) for å feste sagbordet i denne posisjonen
• Äpne vinkellås-spaken (20) og låsepinnen (26), og hold i håndtaket (13). Vipp maskinhodet til venstre eller høyre for ønsket fasevinkel som leses av på vinkelskalaen (19)
• Stram til vinkellås-spaken (20) og låsepinnen (26), og utfør kuttet.

9.7 Justering av glidestanglås

- For å låse eller låse opp glidestangen (12), dreier du glidestangslåsen (21) mot eller med klokken

9.8 Dybdestopp

Når du ønsker et kutt som ikke går helt gjennom arbeidsstykket, bruker du dybdestoppbolten til å kontrollere kuttets dybde.

Juster kun den fremre bolten. Den bakre bolten brukes til å hindre bladet fra å kutte bordet under vanlig saging. Ikke juster den bakre bolten.

• Låse opp holdepinnen.
  ■ Hev saghodet.
• Skyv dybdestoppen til venstre for å justere med dybdestoppbolten.
• Trekk saghodet ned for å sjekke innstillingen.
• For å endre innstilling, løsner du først den riflede dybdestoppmutteren og dybdestoppbolten. Drei dybdestoppbolten med klokken for å redusere dybden, eller mot klokken for å øke dybden. Stram til dybdestoppmutteren etter justeringen.
• Ved behov skyver du dybdestoppen til høyre for å koble den ut midlertidig.

9.9 Slå på/av

For sikkerhets skyld bør du bruke begge hender til å slå verktøyet på og av.

POWX075750DB NO

- Koble verktøyet til strømforsyningen.

■ For å slå maskinen på, trykk samtidig på hovedbryteren (14) og låseknappen (24).
■ Når du vil slå av maskinen, slipper du på/av-bryteren (14).
- Viktig! Plasser materialet du vil sage flatt på maskinens overflate og fest det med tvingen (11) slik at materialet ikke kan bevege seg när du sager.
- Etter å ha slått sagen på må du vente til sagbladet (2) när maksimal hastighet.
- Trykk utløsørspaken (15) til siden og bruk håndtaket (13) til å trykke jevnt og lett for å bevege sagen giennom arbeidsstvkket.
- Når kuttet er ferdig returneres maskinen til øverste hvilestilling, og du kan slippe På/Avbryteren.

OBS! En returfær får maskinhodet til å løftes automatisk ved slutten på kuttet.

• Du kan slå laseren PÅ og AV med bryteren (29).
• Laseren (22) retter en stråle mot arbeidsstykket.
• Svært presise kutt kan gjøres ved å bruke laserfunksjonen.

9.11 Støvposen

For å feste støvposen (18), setter du den på støvavtrekksadapteren. Når støvposen er omtrent halvfull, fjerner du den fra verktøyet og tømmer den.

9.12 Saging

Påse at sagbladet ikke kjøres fast när du sager. Dette kan føre til skade på motoren. Hvis sagbladet kiles fast, slipp bryteren øyeblikkelig for å unngå skade på motoren.

■ Fest arbeidsstykket godt.
- Still inn ønsket vannrett gjæringsvinkel og loddrett fasevinkel.
■ Slå på verktøyet.
■ Beveg verktøvarmen (13) sakte nedover.
■ For lange arbeidsstykker bør du bruke glideren. Først løsner du låseknappen.
■ Sag qiennom arbeidsstykket.
■ Slå av verktøvet.
- Vent til sagbladet (2) står helt stille før du fierner arbeidsstykket.

9.13 Saging av spesielle arbeidsstykker

Påse at det ikke er gap mellom arbeidsstykket og anslaget (4) eller sagbordet (5).

Trekk støpslet ut av stikkontakten før du arbeider med sagblad.

Tennene på sagbladet er svært skarpe.

■ Drei maskinhodet slik at det vender oppover.
■ Løsne dekselskruen (A), men ikke fjern denne skruen fra verktøyet.
- Løft og hold oppe det nedre bladvernet slik at den gjengede bladbolten er synlig.

POWX075750DB NO

• Trykk på spindellåsen (23) for å aktivere den, og drei sagbladet (2) med hånden til det låses.
• Løsne bladets låsebolt ved å skru den med klokken med unbrakonøkkelen (d).
• Fjern läsebolten, den ytre flensen (a) og sagbladet (b).
• Fjern rusk og sagflis rundt spindelen og flensene.
• Sett på plass et nytt sagblad, flenser og låsebolt. Kontroller at sagbladets rotasjonsretning er i samsvar med motorens.
• Kontroller at alle sikkerhetsanordningene er forsvarlig montert og i god stand før du fortsetter arbeidet med sagen igjen. Viktig! Hver gang du skifter sagblad må du kontrollere at det dreier fritt rundt i bordinnlegget (8) ved innstillingene for loddrett og 45° graders vinkel.

Når du setter på sagbladet kan du stramme til glidestangen med glidestangslåsen (20).

10 RENGJ∅RING OG VEDLIKEHOLD

Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

10.1 Rengjøring

• Rengjør maskinhuset jevnlig med en myk klut, helst etter hver gangs bruk.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.
• Bruk ikke løsemidler som bensin, alkohol, ammoniakk osv. Slike stoffer skader kunststoffdelene.

Pass på at det ikke kommer vann til på innsiden av et elektrisk verktøy.

10.2 Strømledning

Hvis strømledningen (eller støpslet) skades, må den skiftes ut. Skifte av strømledning må utføres av en faglært elektriker.

11 TEKNISKE DATA

Nominell spenning	220-240 V ~ 50 Hz
Effekt	2200 W (S6 25%)
Ubelastet omdreiningstall	5000 min-1
Beskyttelsesklasse	II
Bladstørrelse	305 mm x 30 mm x 3,0 mm

12 SAGEKAPASITET

Vinkel, sagbord	Vinkel, saghode	Høyde x bredde (mm)
90°	90°	105 x 330 mm
45°	90°	105 x 235 mm
90°	45°	60 x 330 mm (venstre)
90°	45°	38 x 330 mm (høyre)
45°	45°	60 x 235 mm (venstre)
45°	45°	38 x 235 mm (høyre)

13 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	91 dB(A)
Lydeffektnivå LwA	104 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

14 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.
• Oppbevar maskinen utenfor barnas rekkevidde, i stabil og sikker stilling, på et kjølig og tørt sted. Unngå for høye eller lave temperaturer.
• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
• Ikke oppbevar maskinen under plast, dette skaper fuktighet.

15 FEILS∅KING

PROBLEM	ÅRSAK	HANDLING
Motoren går ikke.	Ingen strøm på maskinen.	Sjekk strømforsyningen og strømledningene.
	Motoren er overbelastet eller overopphetet.	La maskinen gå på tomgang i ca. 2 minutter for å kjøles ned.
For mye vibrasjon.	Løse skruer eller deler.	Stram til alle skruene.
	Gjæringssagen er feil montert.	Monter gjæringssagen korrekt.
	Arbeidsstykket er ikke korrekt festet.	Fest arbeidsstykket.

16 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv).

- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

17 MILJ∅

Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.

18 SAMSVARSERKLÆRING

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

produkt: Gjæringssag med dobbel skråskjæring og glider

merke: POWERplus

modell: POWX075750DB

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

Eu-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-3-9:2015

EN IEC 55014-1 : 2021

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).

- Kontroller, at hele pakkens indhold er der.

- Glideskinnen (12) frigøres og låse ved at dreje skinnelåsknappen (21) med eller mod urets retning

9.8 Dybdeanslag

- Fjern spåner eller savsmuld fra spindlen og flangerne.

- Monter den nye savklinge, flanger og låsebolt.

- Kontroller, at rotationsretningen på kniven opfylder motorens krav.

Apparatbeskrivelse: Forskydelig geringssav med dobbelt smig

8.2 Montering av snabbtving....7

9 ANVÄNDNINGSANVISNINGAR....8

9.1 Transport av geringssågen....8

8.2 Montering av snabbtving

9.1 Transport av geringssågen
