POWX075750DB - Såg PowerPlus - Gratis bruksanvisning och manual

Produkttyp	Dubbelfasad teleskopgeringssåg
Märke	PowerPlus
Modell	POWX075750DB
Nominell spänning	220-240 V ~ 50 Hz
Nominell effekt	2200 W (S6 25%)
Tomgångsvarvtal	5000 min⁻¹
Bladets dimensioner	305 mm x 30 mm x 3,0 mm
Skärkapacitet (90°/90°)	105 x 330 mm
Skärkapacitet (45°/90°)	105 x 235 mm
Skärkapacitet (90°/45° vänster)	60 x 330 mm
Skärkapacitet (90°/45° höger)	38 x 330 mm
Skyddsklass	II (dubbel isolering)
Ljudtrycksnivå (LpA)	91 dB(A)
Ljudeffektnivå (LwA)	104 dB(A)
Laserguide	Ja, klass 2
Dammpåse ingår	Ja
Garanti	36 månader

Vanliga frågor - POWX075750DB PowerPlus

Vilken typ av sågblad ska användas med POWX075750DB?

Använd endast blad som överensstämmer med EN847, med dimensioner 305 mm x 30 mm x 3,0 mm, som rekommenderas av tillverkaren.

Hur byter man sågbladet?

Koppla bort verktyget, vrid huvudet uppåt, lossa skruven på täckplattan, lyft skyddet, lås axeln med knappen (23), lossa sedan låsbulten medurs med insexnyckeln. Sätt tillbaka i omvänd ordning.

Motorn startar inte, vad gör jag?

Kontrollera att kabeln och kontakten är i gott skick och anslutna. Om motorn är överbelastad, låt maskinen gå på tomgång i 2 minuter för att svalna.

Hur justerar man den horisontella geringsvinkeln?

Lossa bordets låsspak (6), dra spaken (7) uppåt, vrid bordet till önskad vinkel (från -45° till 45°), dra sedan åt spaken (6).

Hur använder man laserguiden?

Aktivera lasern via strömbrytaren (29). Strålen som projiceras på arbetsstycket möjliggör exakt sågning. Titta aldrig direkt in i laserstrålen.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär alltid skyddsglasögon, håll händerna borta från såglinjen, använd klämmor och bär inte handskar under användning.

Hur rengör man geringssågen?

Koppla bort apparaten. Rengör ramen med en mjuk trasa och tvålvatten om nödvändigt. Använd aldrig lösningsmedel som bensin eller alkohol.

Vad gör man vid överdrivna vibrationer?

Kontrollera att alla skruvar är åtdragna, att sågen är korrekt monterad och att arbetsstycket är ordentligt fastspänt.

Vilken är den maximala skärkapaciteten?

Vid 90°/90° är kapaciteten 105 x 330 mm. De andra konfigurationerna beskrivs i bruksanvisningen.

Hur transporterar man sågen på ett säkert sätt?

Sänk såghuvudet, lås det med spärrstiftet (17), dra sedan bladet framåt och dra åt låsningen för den glidande stången (21).

BRUKSANVISNING POWX075750DB PowerPlus

- Bruk ALDRI hansker när du arbeider med sagen. Hansker skal kun brukes när du bytter sagblad.

9.5 Justering av kuttevinkelen (Fig. 1a - b)

Det anbefales å la en faglært tekniker justere bladvinkelen.

5.1 Arbetsplatsen....4

5.2 Elektrisk säkerhet....4

5.3 Personlig säkerhet....5

5.4 Användning och skötsel av elektriska verktyg....5

5.5 Service....6

6 EXTRA SÄKERHETSFÖRESKRIFTER 6

7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR LASRAR ...... 7

8 MONTERING....7

8.1 Montering av sidoanslag....7

9.2 Damm och spånutsug 8

9.3 Fastspänning av arbetsstycket....8

9.4 Horisontell geringsvinkel....8

9.5 Kalibrering av klingans vinkel (Fig. 1a - b)......8

9.6 Dubbel snedsågning (Fig. 2)....8

9.7 Låsning av glidskenan 8

9.8 Djupstopp....9

9.9 Igångsättning/avstängning 9

9.10 Laser....9

9.11 Dammpåse 9

9.12 Sågning....9

9.13 Sågning av speciella arbetsstycken....10

9.14 Byte av sågklinga (Fig. 3)....10

POWERPLUS® HIGH QUALITY TOOLS

POWX075750DB SV

10 RENGÖRING OCH UNDERHÅLL....10
10.1 Rengöring....10
10.2 Nätsladd 10
11 TEKNISKA DATA 11
12 SÄGKAPACITET 11
13 BULLER 11
14 FÖRVARING 11
15 FELSÖKNING 11
16 GARANTI....12
17 MILJÖHÄNSYN....12
18 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE....13

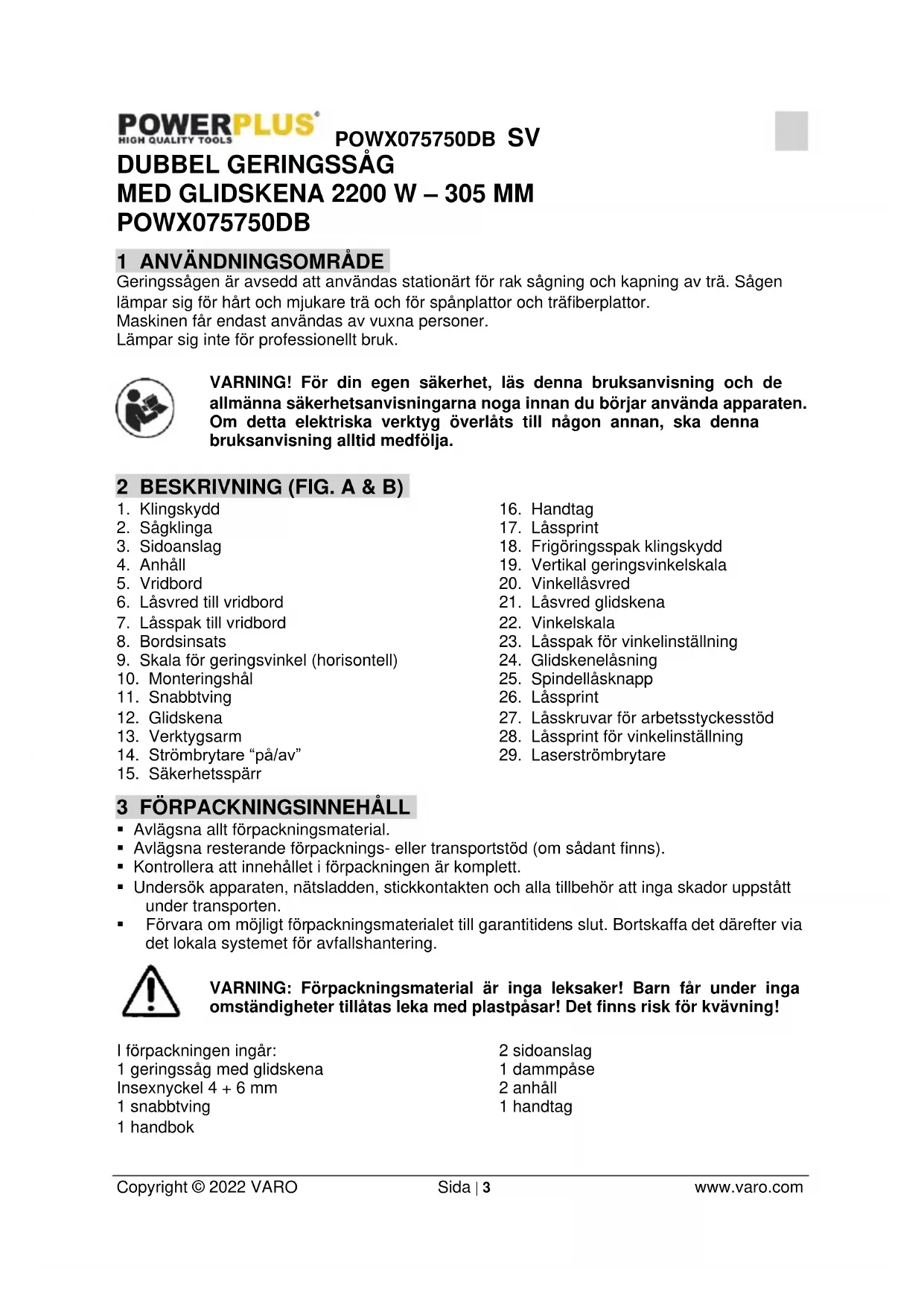

DUBBEL GERINGSSÅG MED GLIDSKENA 2200 W – 305 MM POWX075750DB

1 ANVÄNDNINGSOMRÅDE

Geringssågen är avsedd att användas stationärt för rak sågning och kapning av trä. Sågen lämpar sig för hårt och mjukare trä och för spånplattor och träfiberplattor.

Maskinen får endast användas av vuxna personer.

Lämpar sig inte för professionellt bruk.

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING (FIG. A & B)

1. Klingskydd
2. Sågklinga
3. Sidoanslag
4. Anhåll
5. Vridbord
6. Låsvred till vridbord
7. Låsspak till vridbord
8. Bordsinsats
9. Skala för geringsvinkel (horisontell)
10. Monteringshål
11. Snabbtving
12. Glidskena
13. Verktygsarm
14. Strömbrytare "på/av"

15. Säkerhetsspärr

16. Handtag

17. Låssprint
18. Frigöringsspak klingskydd
19. Vertikal geringsvinkelskala
20. Vinkellåsvred
21. Låsvred glidskena
22. Vinkelskala
23. Låsspak för vinkelinställning
24. Glidskenelåsning
25. Spindellåsknapp
26. Låssprint
27. Låsskruvar för arbetsstyckesstöd
28. Låssprint för vinkelinställning
29. Laserströmbrytare

• Avlägsna allt förpackningsmaterial.
• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).
• Kontrollera att innehållet i förpackningen är komplett.
• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.
• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering.

WARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning!

I förpackningen ingår:
1 geringssåg med glidskena
Insexnyckel 4 + 6 mm
1 snabbtving
1 handbok

2 sidoanslag
1 dammpåse
2 anhåll
1 handtag

Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.

4 SYMBOLER

Följande symboler används i bruksanvisningen och/eller på maskinen:

	Anger risk för person- eller maskinskada.		Bär skyddsglasögon.
	Studera bruksanvisningen före användning.		Uppfyller kraven i tillämpliga europeiska direktiv.
	Bär handskar.		Maskin klass II – dubbel isolering, jordad kontakt behövs ej.

5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG

Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

5.1 Arbetsplatsen

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.
• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.
• Håll barn och kringstående personer på avständ vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.
• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.
• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark

värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.
• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.
• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.
• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.
• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.
• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.
• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll här, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt här kan fastna i rörliga delar.
• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.
• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.
• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.
• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare
• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.
• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.
• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

5.5 Service

Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar.

Detta för att garantera att verktygets säkerhetsstandards vidmakthålls.

6 EXTRA SÄKERHETSFÖRESKRIFTER

• Använd alltid skyddsglasögon.
• Använd inte verktyget i närheten av brandfarliga vätskor eller gaser.
• Använd ALDRIG verktyget med en kapskiva monterad (i stället för en sågklinga).
• Kontrollera klingan regelbundet innan verktyget tas i bruk för att upptäcka små sprickor eller skador. Byt omedelbart ut klingan om den har spruckit eller är skadad.

- Använd uteslutande sågklingor som har rekommenderats av tillverkaren och som uppfyller EN847-1.

- Använd alltid de tillbehör som rekommenderas i denna handbok.

- Välj lämplig sågklinga för det material som ska sågas.

- Kontrollera att klingan är vass och ren. Detta gör att sågen bullrar mindre när den anyänds.

- Använd sågklingor som är slipade på rätt sätt. Följ anvisningarna om den maximala hastigheten som anges på sågklingan.

- Rengör axeln, flänsarna (framför allt kontaktytorna) och sexkantsmuttern innan klingan monteras. Bristfällig montering kan leda till att sågklingan vibrerar/slår eller att sågklingan slinter.

- Såga inte i metall som spikar och skruvar. Leta efter och ta bort alla spikar, skruvar och andra främmande föremål ur arbetsstycket innan du börjar arbeta.

- Ta bort skruvnycklar, avsågande stycken etc. från bordet innan du slår på strömbrytaren.

- Använd ALDRIG handskar när du arbetar (handskar ska endast användas vid byte av skärverktygen).

- Håll undan händerna från sågklingans arbetsriktning.

- Stå ALDRIG och låt ALDRIG någon stå i sågklingans arbetsriktning.

- Låt sågen gå en liten stund innan den förs mot arbetsstycket. Var uppmärksam på vibrationer eller om sågklingan har slagit sig, det kan tyda på en bristfällig montering eller balansering av sågklingan.

- Verktyget får inte användas till att sponta eller försänka.

- Byt bordsinsatsen när den är sliten.

- Justera ALDRIG något när verktyget är igång. Dra stickkontakten ur uttaget innan du justerar verktyget.

- Använd en pådrivare om det är nödvändigt. Vid längsgående sågning av smala arbetsstycken MÅSTE man använda en pådrivare så att händer och fingrar inte ska komma nära sågklingan.

- Ställ alltid tillbaka pådrivaren på sin plats när du har använt den.

- Tänk särskilt på anvisningarna för att minska risken för BAKSLAG. BAKSLAG är en plötslig reaktion på en klämd, böjd eller dåligt riktad sågklinga. BAKSLAG leder till att arbetsstycket slungas tillbaka i riktning mot användaren. BAKSLAG KAN ORSAKA ALLVARLIGA PERSONSKADOR. Undvik BAKSLAG genom att se till att sågklingan är vass, att den längsgående gejden är parallell med sågklingan, att spaltkniven och klingskyddet är på sin plats och att de är i gott skick, genom att inte släppa arbetsstycket innan du har skjutit det helt och hållet förbi sågklingan och genom att inte såga stycken i längsgående riktning som är vridna eller sneda eller som inte har någon rät kant som kan ligga an mot den längsgående gejden.

- Utför inga arbeten på fri hand. På fri hand betyder att man använder händerna för att stödja eller styra arbetsstycket i stället för den längsgående gejden eller geringslådan.

- Böj dig ALDRIG ned över eller kring sågklingan. Ta ALDRIG tag i ett arbetsstycke innan sågklingan står helt stilla.

POWX075750DB SV

• Undvik att mata in arbetsstycket plötsligt eller snabbt. Mata in hårda arbetsstycken så långsamt som möjligt. Vik eller vrid aldrig arbetsstycket när du matar det. Om sågklingan kör eller kläms fast vid inmatningen ska verktyget stängas av omedelbart. Drag ut stickkontakten ur vägguttaget. Ta bort det som har fastnat.
• Ta ALDRIG bort avsågande bitar och vidrör aldrig klingskyddet när sågklingan snurrar.
• Ta bort alla lösa kvistar från arbetsstycket INNAN du börjar såga.
• Hantera sladden varsamt så att den inte skadas. Dra aldrig i sladden för att dra stickkontakten ur uttaget. Håll sladden undan från värme, olja, vatten och vassa kanter.
• Vissa typer av damm som bildas vid arbeten innehåller kemikalier som kan orsaka cancer, missbildningar på foster eller andra ärftliga skador. Några exempel på sådana ämnen är:
  ■ Bly i material med blyhaltiga färger
• Arsenik och krom från kemiskt behandlat virke
• Hur stora riskerna är vid exponering för dessa ämnen beror på hur ofta du utför den här typen av arbete
• Gör på följande sätt för att begränsa exponeringen för dessa kemikalier: Arbeta i en väl ventilerad miljö och arbeta med godkänd skyddsutrustning som exempelvis andningsskydd som är specialkonstruerade för att filtrera ut mikroskopiska partiklar.
• Anslut verktyget till en dammuppsamlare när du sågar.
• Skyddet kan lyftas upp när du placerar arbetsstycket, eller för att underlätta vid underhållsverksamheter. Kontrollera att klingskyddet är nere och att det vilar platt mot sågbordet innan du ansluter verktyget till elnätet.

7 EXTRA SÄKERHETSFÖRESKRIFTER FÖR LASRAR

Varning! Laserstrålen har förmågan att förorsaka allvarliga ögonskador. Titta eller stirra aldrig rakt in i laserstrålen.

• Rikta aldrig laserstrålen mot personer, varken direkt eller indirekt via reflekterande ytor.
• Den här lasern uppfyller kraven för klass 2 enligt tillämplig standard. Enheten innehåller ingen serviceutrustning etc. Öppna inte inkapslingen oavsett vad orsaken skulle kunna vara. Om enheten skulle råka bli skadad, skall skadan repareras av auktoriserad verkstad.
• Laserglasögon ger inget skydd mot direkt laserstrålning.

8 MONTERING

Dra stickkontakten ur eluttaget innan du utför justering eller underhåll.

Använd inte geringssågen förrän den är helt färdigmonterad och korrekt förberedd för användning i överensstämmelse med denna bruksanvisning.

8.1 Montering av sidoanslag

• Lossa skruven och passa in sidoanslag i positioneringshålen.
• Gör fast sidoanslag med skruven för att förhindra att de glider ur läge.

Snabbtvingen (11) kan monteras till höger eller till vänster om anslaget. Skjut änden på snabbtvingen i hålet på anslaget och säkra med låsvredet.

9 ANVÄNDNINGSANVISNINGAR

Vid transport av maskinen, ska såghuvudet vara låst med lässprinten (17).

Dra ner såghuvudet till sitt nedersta läge och lås det i sitt lägsta läge genom att dra ut, vrida och skjuta in låssprinten. På så sätt är sågen säkert fastlåst.

Dra sågklingan framåt och blockera den genom att dra åt glidskenelåsningen (21).

9.2 Damm och spånutsug

För en integrerad dammutsugning sätt dammpåsen (18) på spånutkastet.

För yttre damm, kan en dammsugarslang användas.

Dammpåsen hindrar endast att dammet flyger omkring! Den är konstruerad för att hålla nere dammspridningen.

9.3 Fastspänning av arbetsstycket

Se till att arbetsstycket inte kan slungas iväg. Snabbtvingen (11) är det perfekta tillbehöret för att undvika detta.

• Tryck arbetsstycket mot anslaget (4) och mot tvingens stopp.
• Dra åt snabbtvingens låsvred (11) medurs för att göra fast arbetsstycket.

9.4 Horisontell geringsvinkel

Den horisontella geringsvinkeln kan ställas in mellan -45° till + 45°. Skalan för horisontell geringsvinkel visar den aktuella inställningen i grader.

• Lossa låsvredet till vridbordet (6).
• Lyft upp lässpaken (7) och vrid vridbordet (9) till önskad vinkel (till höger eller till vänster). Den inställda vinkeln kan läsas av på den graderade skalan (9).
• Dra åt vridbordets låsvred (6) medurs.

9.5 Kalibrering av klingans vinkel (Fig. 1a - b)

• Det rekommenderas att låta en utbildad tekniker kalibrera klingans vinkel.
• Kalibreringen görs på sågens baksida.
• Lossa vinkellåsvredet (20) genom att vrida det moturs.
• Se till att lässprinten (26) är i stängt läge som visas i Fig. 1a.
• Vrid 4 mm sexkantnyckeln medurs för att luta klingan åt höger tills den är i 90 ° vinkel gentemot sågbordet med användning av en vinkelhake. (Fig. 1b)
• Eller, alternativt, vrid 4 mm sexkantnyckeln motsols för att luta klingan åt vänster (klingan måste tryckas med handen åt vänster) tills bladet är i 90 ° vinkel gentemot sågbordet med användning av en vinkelhake. (Fig. 1b)
  Det måste vara dikt kontakt mellan klingan och vinkelhaken (medföljer ej).

9.6 Dubbel snedsågning (Fig. 2)

Geringssågen kan användas för snedsågning till vänster eller höger i en vinkel på +45° till -45°.

• Lyft maskinhuvudet till sitt översta läge.
• Lossa vridbordet genom att lossa lässpaken för vridbord (7).
• Ställ in vridbordet med hjälp av dess handtag till önskad vinkel.
• Dra åt lässpaken för vridbord (7) igen för att fixera vridbordet i det inställda läget.
• Lossa lässpaken (20) och lässprinten (26) för vinkelinställning, håll i handtaget (13) och luta maskinhuvudet åt vänster eller höger, till önskad vinkel enligt skalan (19).
• Dra åt spaken (20), lässprinten (26) och utför sågningen.

9.7 Låsning av glidskenan

- För att lossa eller låsa glidskenan (12), vrid glidskenans låsvred (21) moturs resp. medurs

9.8 Djupstopp

När man inte helt vill såga igenom arbetsstycket, kan djupstoppsbulten ställas in för att kontrollera sågdjupet.

Endast den främre bulten får justeras. Den bakre bulten har till funktion att hindra sågklingan från att såga igenom arbetsbordet vid normal sågning. Vidrör inte den bakre bulten.

■ Se till att lässprinten är lossad.
■ Res upp såghuvudet.
- Skiut diupstoppet åt vänster för att ställa in diupstoppet.
- Dra såghuvudet nedåt för att kontrollera den aktuella inställningen av sågdiupet.
- För att ändra inställningen, lossa först den räfflade muttern på djupstoppsbulten. Vrid djupstoppsbulten medurs för att minska sågdjupet och moturs för att öka sågdjupet. Dra åt diupstoppsmuttern efter inställningen.
- Vid behov, skjut diupstoppet åt höger för att tillfälligt koppla ur det.

9.9 Igångsättning/avstängning

För din egen säkerhet bör du använda båda händerna när du startar och stänger av maskinen.

• Anslut sågen till ett eluttag.
• För att starta maskinen tryck samtidigt på strömbrytaren (14) och låsknappen (24).
  ■ För att stänga av maskinen, släpp upp strömbrytaren (14).
• Viktigt! Placera det material som ska sågas plant på maskinens yta och gör fast med fastspänningsdonet (11) så att materialet inte kan röra sig under kapningen.
• Efter det att sågen startats, vänta tills sågklingan (2) uppnått sitt maximala varvtal.
• Tryck lossningsspaken (15) i sidled och utöva med hjälp av handtaget (13) ett konstant och lätt tryck nedåt för att föra maskinhuvudet genom arbetsstycket.
• När kapningen är avslutad, återför maskinen till dess övre viloläge och släpp upp strömbrytaren.

Varning! En återföringsfjäder får maskinhuvudet att automatiskt röra sig uppåt då kapningen är avslutad. Släpp inte handtaget (13) så snart kapningen är avslutad utan håll i maskinhuvudet och låt det gå upp sakta.

9.10 Laser

■ Lasern slås PÅ och AV med strömbrytaren (29).
■ Lasern (22) riktar en stråle på arbetsstycket.
■ Extremt exakt sågning kan göras med användning av lasern.

9.11 Dammpåse

För att fästa dammpåsen (18), montera den på dammutsugsadaptern. Dammpåsen bör tömmas när den är ungefär halvfull.

9.12 Sågning

Se till att sågklingan inte kör fast under sågningen. Det kan orsaka skador på motorn och att den kan brinna. Om sågklingan skulle fastna, dra omedelbart stickkontakten ur eluttaget för att förhindra att motorn tar skada.

• Spänn fast arbetsstycket ordentligt.

• Ställ in önskad horisontell geringsvinkel och önskad vertikal geringsvinkel.

• Starta maskinen.
  ■ För sakta verktygsarmen (13) nedåt.

• För långa arbetsstycken bör glidskenan användas. För att kunna göra detta, lossa låsvredet.
• Såga igenom arbetsstycket.
• Stäng av maskinen.
• Vänta tills sågklingan stannat helt och hållet innan arbetsstycket avlägsnas.

9.13 Sågning av speciella arbetsstycken

Svängda eller runda arbetsstycken måste göras fast så att de inte kan glida åt sidan.

Se till att det inte finns något spelrum mellan arbetsstycket och anslaget (4) eller sågbordet (5).

9.14 Byte av sågklinga (Fig. 3)

Dra stickkontakten ur eluttaget innan något arbete på sågklingan påbörjas.

Vänta en stund med att ta i sågklingan. Den kan vara mycket het.

Sågklingans tänder är mycket vassa.

• Sväng maskinhuvudet uppåt.
• Lossa skruven på bordsinsatsen (A), men ta inte bort skruven.
• Lyft och håll upp det undre klingskyddet för att komma åt den gångade klingbulten.
• Tryck in spindellåsknappen (23) och vrid sågklingan (2) för hand tills den läses fast.
• Lossa klingbulten genom att vrida den medurs med nyckeln för inexhål (d).
• Ta bort klingbulten, den yttre flänsen (a) och sågklingan (b).
• Rengör från sågspån och damm runt spindeln och flänsarna.
• Montera den nya sågklingan, flänsarna och klingbulten. Kontrollera att klingans rotationsriktning överensstämmer med motorns.
• Kontrollera att alla säkerhetsanordningar är korrekt monterade och i gott skick innan du börjar arbeta med sågen igen. Viktigt! Varje gång du byter sågklinga ska du kontrollera att den löper fritt i bordsinsatsen (8) i både vinkelrät och 45 ° vinkelinställning.

Vid byte av sågklinga, kan glidskenan dras åt med låsvredet (20).

10 RENGÖRING OCH UNDERHÅLL

Innan något arbete utförs på utrustningen, ska stickkontakten dras ur eluttaget.

10.1 Rengöring

• Rengör maskinhöljet regelbundet med en mjuk trasa, helst efter varje användning.
• Vid svår nedsmutsning kan du fukta trasan lätt med tvålvatten.
• Använd aldrig lösningsmedel, t.ex. bensin, alkohol, ammoniaklösning etc. Dessa kan skada maskinens plastdelar.

Se till att inget vatten kan komma in i maskinen!

10.2 Nätsladd

Om nätsladden (eller stickkontakten) skadas, måste de bytas ut. Byte av nätsladd får endast ske genom kvalificerat fackfolk (auktoriserad elektriker).

11 TEKNISKA DATA

Märkspänning	220-240 V ~ 50 Hz
Effekt	2200 W (S6 25%)
Obelastad hastighet	5000 v/min
Skyddsklass	II
Sågklingans dimensioner	305 mm x 30 mm x 3,0 mm

12 SÅGKAPACITET

Sågbordets vinkel	Såghuvudets lutningsvinkel	Höjd x bredd (mm)
90°	90°	105 x 330 mm
45°	90°	105 x 235 mm
90°	45°	60 x 330 mm (vänster)
90°	45°	38 x 330 mm (höger)
45°	45°	60 x 235 mm (vänster)
45°	45°	38 x 235 mm (höger)

13 BULLER

Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3)

Ljudtrycksnivå LpA	91 dB(A)
Ljudeffektnivå LwA	104 dB(A)

OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).

14 FÖRVARING

• Före förvaring, rengör grundligt hela maskinen och alla tillbehör.
• Maskinen ska förvaras utom räckhåll för barn, i en stadig och säker position, i en torr och tempererad omgivning, vid varken för hög eller för låg temperatur.
• Skydda apparaten mot direkt ljus. Förvara den om möjligt i mörker.
• Inneslut inte apparaten i påsar av nylon eftersom fukt lätt ansamlas i dessa.

15 FELSÖKNING

	ORSAK	ÄTGÄRD
Motorn fungerar inte.	Maskinen får inte ström.Motorn överbelastad eller överhettad.	Kontrollera strömförsörjningen och nätkabeln.Låt maskinen gå på tomgång ca 2 minuter för att svalna.
Kraftiga vibrationer.	Skruvar har lossnat eller delar sitter lösa.Geringssågen är inte riktigt monterad.Arbetsstycket har inte ordentligt stöd.	Dra åt alla skruvar.Kontrollera att geringssågen är korrekt monterad.Gör fast arbetsstycket.

16 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.
• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.
• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.
• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.
• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.
• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.
• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.
• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en fölid av åsidosatt underhåll eller överbelastning.
• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.
• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påböriande av en ny garantiperiod i den händelse apparaten ersatts med en ny.
• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.
• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade...)
• Inköpskvittot måste sparas som bevis för inköpsdatum.
• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

17 MILJÖHÄNSYN

När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIEN, förklarar härmed att,

Produkt: Dubbel geringssåg med glidskena

Varumärke: POWERplus

Modell: POWX075750DB

överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga europeiska direktiv, baserat på tillämpningen av europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig.

Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet):

EN62841-1:2015

EN62841-3-9:2015

EN IEC 55014-1 : 2021

Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertecknad agerar på uppdrag av företagets VD,

Philippe Vankerkhove

Tillämpningsansvarig - Registrerings- och regelfrågor

12 KAPACITET SEČENJA

Ugao obrtne ploče	Ugao nagiba glave testere	Visina x širina (mm)
90°	90°	105 x 330 mm
45° (levo)	90°	105 x 235 mm
90°	45°	60 x 330 mm (levo)
90°	45°	38 x 330 mm (desno)
45°	45°	60 x 235 mm (levo)
45°	45°	38 x 235 mm (desno)

13 BUKA

Vrednosti emisije buke u skladu sa relevantnim standardom. (K=3)

Nivo zvučnog pritiska LpA	91 dB(A)
Nivo zvučne snage LwA	104 dB(A)

PAŽNJA! Nosite zaštitu za sluh kada je zvučni pritisak veći od 85 dB(A).

14 ODLAGANJE

Kaubamärk: POWERplus

Mudel: POWX075750DB
