Tuotetyyppi	Kaksoisviisteinen teleskooppijiiraussaha
Merkki	PowerPlus
Malli	POWX075750DB
Nimellisjännite	220-240 V ~ 50 Hz
Nimellisteho	2200 W (S6 25%)
Kuormittamaton nopeus	5000 min⁻¹
Terän mitat	305 mm x 30 mm x 3,0 mm
Leikkauskapasiteetti (90°/90°)	105 x 330 mm
Leikkauskapasiteetti (45°/90°)	105 x 235 mm
Leikkauskapasiteetti (90°/45° vasen)	60 x 330 mm
Leikkauskapasiteetti (90°/45° oikea)	38 x 330 mm
Suojausluokka	II (kaksoiseristys)
Äänenpainetaso (LpA)	91 dB(A)
Äänitehotaso (LwA)	104 dB(A)
Laserohjain	Kyllä, luokka 2
Pölypussi mukana	Kyllä
Takuu	36 kuukautta

Usein kysytyt kysymykset - POWX075750DB PowerPlus

Minkä tyyppistä sahanterää tulisi käyttää POWX075750DB:n kanssa?

Käytä vain valmistajan suosittelemia EN847-standardin mukaisia teriä, joiden mitat ovat 305 mm x 30 mm x 3,0 mm.

Kuinka vaihdan sahanterän?

Irrota työkalu verkkovirrasta, nosta pää ylös, löysää suojalevyn ruuvi, nosta suojus, lukitse akseli painikkeella (23), löysää sitten lukituspultti myötäpäivään kuusiokoloavaimella. Kokoa vastakkaisessa järjestyksessä.

Moottori ei käynnisty, mitä tehdä?

Tarkista, että kaapeli ja virtapistoke ovat hyvässä kunnossa ja kytkettyinä. Jos moottori on ylikuormittunut, anna koneen käydä tyhjäkäynnillä 2 minuuttia jäähtyäkseen.

Kuinka säätää vaakasuora jiirikulma?

Löysää pöydän lukitusvipu (6), vedä vipua (7) ylös, käännä pöytä haluttuun kulmaan (-45° - 45°), kiristä sitten vipu (6).

Kuinka käyttää laserohjainta?

Kytke laser päälle kytkimellä (29). Työkappaleelle heijastuva säde mahdollistaa tarkan leikkauksen. Älä koskaan katso suoraan lasersäteeseen.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Käytä aina suojalaseja, pidä kädet poissa leikkauslinjalta, käytä kiristyspuristinta ja älä käytä hansikkaita käytön aikana.

Kuinka puhdistaa jiiraussaha?

Irrota laite verkkovirrasta. Puhdista runko pehmeällä liinalla ja tarvittaessa saippuavedellä. Älä koskaan käytä liuottimia, kuten bensiiniä tai alkoholia.

Mitä tehdä liiallisen tärinän yhteydessä?

Tarkista, että kaikki ruuvit ovat kiristetty, saha on oikein koottu ja työstettävä kappale on kunnolla kiinnitetty.

Mikä on suurin leikkauskapasiteetti?

90°/90°:ssa kapasiteetti on 105 x 330 mm. Muut kokoonpanot on kuvattu käyttöohjeessa.

Kuinka kuljettaa sahaa turvallisesti?

Laske sahan pää alas, lukitse se pidätystapilla (17), vedä terä eteenpäin ja kiristä liukukiskon lukitus (21).

KÄYTTÖOHJE POWX075750DB PowerPlus

5.1 Työskentelyalue....4

5.2 Sähköturvallisuus....4

5.3 Henkilöturvallisuus....4

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....5

5.5 Huolto 5

6 LISÄTURVALLISUUSOHJEITA 5

7 LASEREITA KOSKEVAT MUUT TURVALLISUUSOHJEET ...... 7

8 LAITTEEN KOKOAMINEN 7

8.1 Sivutukitankojen kokoaminen....7

8.2 Puristimen asennus....7

9 KÄYTTÖ....7

9.1 Jiirisahan kuljettaminen 7

9.2 Pölyn ja lastujen poisto 7

9.3 Työkappaleen kiinnittäminen....8

9.4 Vaakasuora viistekulma....8

9.5 Leikkauskulman säätö (kuva 1a – b)......8

9.6 Kaksoisviiste (kuva 2)....8

9.7 Liukulukon säätö....8

9.8 Syvyysrajoitin....8

9.9 Kytkeminen PÄÄLLE / POIS....9

9.10 Laser....9

9.11 Pölypussi....9

9.12 Sahaus....9

9.13 Erikoisten työkappaleiden sahaaminen....9

9.14 Sahanterän vaihtaminen (kuva 3)....10

10 PUHDISTUS JA HUOLTO 10

POWERPLUS® HIGH QUALITY TOOLS

POWX075750DB FI

10.1 Puhdistus 10
10.2 Virtajohto ja pistoke....10
11 TEKNISET TIEDOT....11
12 LEIKKUUKAPASITEETTI....11
13 MELU....11
14 SÄILYTYS 11
15 VIANETSINTÄ....11
16 TAKUU 12
17 LAITTEEN KÄYTÖSTÄ POISTAMINEN 12
18 YHDENMUKAISUUSILMOITUS 13

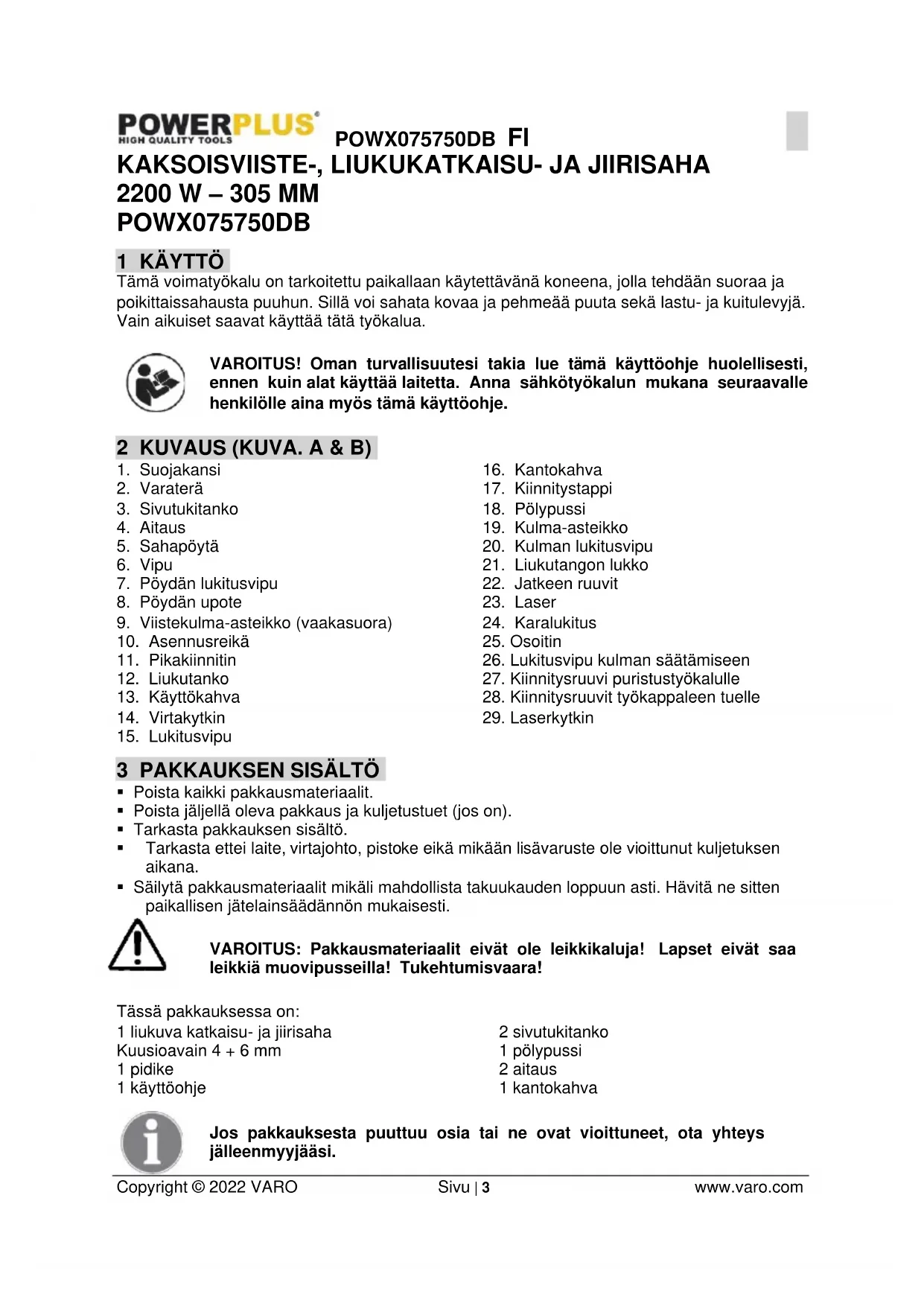

KAKSOISVIISTE-, LIUKUKATKAISU- JA JIIRISAHA

2200 W - 305 MM

POWX075750DB

1 KÄYTTÖ

Tämä voimatyökalu on tarkoitettu paikallaan käytettävänä koneena, jolla tehdään suoraa ja poikittaissahausta puuhun. Sillä voi sahata kovaa ja pehmeää puuta sekä lastu- ja kuitulevyjä. Vain aikuiset saavat käyttää tätä työkalua.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA. A & B)

1. Suojakansi
2. Varaterä
3. Sivutukitanko
4. Aitaus
5. Sahapöytä
6. Vipu
7. Pöydän lukitusvipu
8. Pöydän upote
9. Viistekulma-asteikko (vaakasuora)
10. Asennusreikä
11. Pikakiinnitin
12. Liukutanko
13. Käyttökahva
14. Virtakytkin
15. Lukitusvipu
16. Kantokahva
17. Kiinnitystappi
18. Pölypussi
19. Kulma-asteikko
20. Kulman lukitusvipu
21. Liukutangon lukko
22. Jatkeen ruuvit
23. Laser
24. Karalukitus
25. Osoitin
26. Lukitusvipu kulman säätämiseen
27. Kiinnitysruuvi puristustyökalulle
28. Kiinnitysruuvit työkappaleen tuelle
29. Laserkytkin

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
■ Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

Tässä pakkauksessa on:

1 liukuva katkaisu- ja jiirisaha

Kuusioavain 4 + 6 mm

1 pidike

1 käyttöohje

2 sivutukitanko

1 pölypussi

2 aitaus

1 kantokahva

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

	Henkilö- sekä laitevahinkovaara.		Käytä silmäsuojaimia.
	Lue ohjekirja ennen käyttöä.		Euroopan direktiivi(e)n keskeisten vaatimusten mukaisesti.
	Käytä käsineitä.		Luokka II – Kone on kaksoiseristetty; maadoitettua johtoa ei siksi tarvita.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää

POWX075750DB FI

tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitetynä pyörivään laitteen osaan.
• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.
• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.
• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.
• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.
• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.
• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Huolto

Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 LISÄTURVALLISUUSOHJEITA

• Käytä aina silmäsuojaimia.
• Älä käytä työkaluja lähellä herkästi syttyviä nesteitä tai kaasuja.
• Älä käytä KOSKAAN laitetta, jos siihen on asennettu leikkuulaikka (ei sahauslaikka).
• Tarkasta terä säännöllisesti ennen käyttöä ja katso, ettei se ole halkeillut tai vioittunut. Vaihda halkeillut tai vioittunut terä välittömästi.
• Käytä vain sahanteriä, jotka ovat valmistajan suosittelemia ja jotka täyttävät EN847-1 vaatimukset.
• Käytä aina lisävarusteita, joita suositellaan tässä ohjekirjassa.
• Valitse oikea sahanterä sahattavaa materiaalia varten.

POWX075750DB FI

- Pidä aina huoli, että terä on terävä ja sopiva, jotta se ei aiheuta liian kovaa melua.

- Käytä oikein teroitettuja sahanteriä. Pidä yllä maksimi nopeutta, joka on määritelty sahanterälle.

- Puhdista akseli, laipat (ennen kaikkea asennuspinnat) ja kuusiokantaruuvi ennen terän asentamista. Huonosta asennuksesta voi olla seurauksena tärinää/iskuja tai sahanterän luisuminen.

- Älä sahaa mitään metalleja kuten nauloja ja ruuveja. Etsi ja poista kaikki naulat, ruuvit ja muut vieraat materiaalit työkappaleesta ennen kuin aloitat työn.

- Poista avaimet, sahatut palat jne. pöydältä ennen kuin kytket katkaisimen päälle.

- Älä käytä KOSKAAN käsineitä työskentelyn aikana (voit käyttää käsineitä vain terien vaihdon yhteydessä).

- Pidä kätesi etäällä sahanterän leikkuulinialta.

- Älä seiso KOSKAAN tai anna kenenkään muun seisoa sahanterän leikkuuvijivalla.

- Anna sahan käydä jonkin aikaa ennen kuin asetat työstettävän kappaleen. Pidä silmällä, ettei sahanterä tärise tai ponnahtele. Se voi olla merkki huonosta asennuksesta tai terän tasapainottamisesta.

- Tvökalua ei saa käyttää urien tai upotteen tekemiseen.

- Vaihda pövdän jatke, kun se on kulunut.

- Älä tee KOSKAAN mitään säätöjä, jos laite on käynnissä. Irrota pistoke pistorasiasta ennen säätöjä.

- Käytä työntökapulaa tarvittaessa. Työntökapulaa TÄYTYY käyttää kapeiden työkappaleiden pitkittäissahauksessa, jotta voit pitää kätesi ja sormesi etäällä sahanterästä.

- Säilytä tvöntökapula aina turvallisesti, kun sitä ei käytetä.

- Ota erityisesti huomioon ohjeet, jotka liittyvät TAKAPOTKUVAARAN vähentämiseen. TAKAPOTKU on äkillinen reaktio, jos sahanterä on juuttunut kiinni, taipunut tai huonosti suunnattu. TAKAPOTKU saa aikaan työkalun takaisin ponnahtamisen käyttäjän suuntaan. TAKAPOTKU VOI JOHTAA VAKAVIIN LOUKKAANTUMISEN. Vältä TAKAPOTKU pitämällä terä terävänä, pitämällä pituusohjain samalla etäisyydellä sahanterästä, pitämällä halkaisuterä ja sahansuojus paikoillaan ja hyvässä kunnossa, äläkä päästä työkappaletta irti ennen kuin se on työnnetty täysin sahanterän ohi äläkä sahaa sellaisia kappaleita pituussuunnassa, jotka ovat vääntyneitä tai vinoja tai joilla ei ole suoraa reunaa, joka voi liikkua pituusohjiainta vasten.

- Älä tee mitään töitä vapaalla kädellä. Se tarkoittaa, että käytät käsiäsi tukemaan tai ohjaamaan tvökappaletta sen sijaan että käyttäisit pituusohjainta tai viistettä.

- ÄLÄ kumarru KOSKAAN sahanterän yli tai ympäri. ÄLÄ kurottaudu KOSKAAN työkaluun ennen kuin sahanterä on täysin pysähtynyt.

- Vältä äkillistä ja nopeaa syöttämistä. Liikuta kovia työkappaleita mahdollisimman hitaasti. Älä taivuta tai kierrä työkappaletta koskaan työntämisen aikana. Jos sahanterä juuttuu kiinni tai lukkiutuu työnnön aikana, sammuta laite välittömästi. Irrota pistoke pistorasiasta. Poista tukos.

- ÄLÄ poista KOSKAAN sahattuja kappaleita äläkä kosketa koskaan suojukseen silloin kun terä vielä pyörii.

- Koputa kaikki irtoaines pois tvökappaleesta ENNEN kuin aloitat sahaamisen.

- Älä vaurioita virtajohtoa. Älä vedä koskaan johdosta irrottaessasi sen pistorasiasta. Älä jätä johtoa lähelle kuumia paikkoja, öljivä, vettä tai teräviä reunoja.

- Tietynlainen pöly jota syntyy työn aikana sisältää kemikaaleja, jotka voivat aiheuttaa syöpää, synnynnäisiä epämuodostumia tai muita perinnöllisiä vaikutuksia. Muutamia esimerkkeijä näistä aineista ovat:

■ Lyijiv materiaaleista, joissa on lyiivpitoista maalia.

- Arseeni ja kromi kemiallisesti käsitellyissä puulajeissa.

- Vaara altistua näille aineille riippuu siitä, kuinka usein kyseistä tvötä suoritetaan.

POWX075750DB FI

• Voidaksesi välttää näille kemikaaleille altistumista, työskentele hyvin tuuletetussa ympäristössä ja työskentele käyttäen hyväksyttyjä turvavarusteita kuten pölynaamareita, jotka on suunniteltu erityisesti suodattamaan pois mikroskooppisen pienet aineosat.
• Liitä laite ennen sahauksen alkamista pölynpoistojärjestelmään.
• Suojuksen voi kallistaa pois, kun työkappaletta siirretään, mukavuuden vuoksi tai kunnossapitotoimenpiteiden aikana. Pidä huoli että suojus on laskettu alas ja että se nojaa sahauspöytää vasten ennen kuin liität laitteen virtalähteeseen.

7 LASEREITA KOSKEVAT MUUT TURVALLISUUSOHJEET

Varoitus! Lasersäde voi aiheuttaa vakavia silmävaurioita. Älä koskaan katso suoraan lasersäteeseen.

• Älä osoita lasersädettä käytön aikana ihmisiin suoraan tai epäsuoraan heijastavien pintojen kautta.
• Tämä laserlaite on voimassa olevan standardin luokan 2 vaatimusten mukainen. Laitteessa ei ole huollettavia osia. Älä avaa koteloa mistään syystä. Mikäli laite vahingoittuu, se tulee korjauttaa valtuutetulla korjaajalla.
• Laserin katselulasit eivät ole suojalaseja lasersäteilyä vastaan.

8 LAITTEEN KOKOAMINEN

Irrota pistoke ennen kuin suoritat mitään säätöjä tai kunnossapitoa.

Älä käytä tätä katkaisu- ja jiirisahaa ennen kuin se on täysin koottu ja valmisteltu oikein käyttöä varten tämän ohjekirjan mukaisesti.

8.1 Sivutukitankojen kokoaminen

• Löysää ruuvia, ja aseta sivutukitangot kohdistusreikiin.
• Kiinnitä sivutukitangot ruuvilla, jotteivät ne liu'u pois paikaltaan.

8.2 Puristimen asennus

Puristin (11) voidaan asentaa ohjainaidan vasemmalle tai oikealle puolelle. Laita puristimen tanko ohjainaidan reikään ja kiinnitä lukitusruuvilla.

9 KÄYTTÖ

9.1 Jiirisahan kuljettaminen

Kun laitetta kuljetetaan, käytä kiinnitystappia (17).
Vedä sahavarsi alas, lukitse se ala-asentoon vetäen ja kiertäen ja paina lukitustappi paikalleen. Tällä tavalla laite lukittuu.
Vedä sahanterää eteenpäin ja jumita se kiristämällä karalukitusta (21).

9.2 Pölyn ja lastujen poisto

Jotta kaikki sahanpuru ja pöly voitaisiin poistaa työn aikana, kiinnitä pölypussi (18) sahanpölyn poistolaitteeseen.

Ulkopuolisen pölyn poistoon voit käyttää pölynimurin letkua.

Pölypussi on vain osittaiseen pölyn poistoon! Se on suunniteltu pitämään pölynpoisto hallinnassa.

9.3 Työkappaleen kiinnittäminen

Varmista että työkappale ei voi ponnahtaa irti. Kiinnitin (11) on kaikkein paras koje, jolla sen voi välttää.

• Paina työkappale aitausta (4) vasten ja kiinnittimen väliin.
• Kierrä kiinnitintä (11) niin että työkappale kiinnittyy.

9.4 Vaakasuora viistekulma

Vaakasuoran viistekulman voi asettaa välille -45° - 45°. Vaakasuoran viistekulman asteikko osoittaa senhetkisen asetuksen asteina.

• Löysää pöydän lukitusvipu (6).
• Vedä pöydän lukitusvipu (7) ylös ja kierrä sahapöytä (5) haluamaasi kulmaan (oikealle tai vasemmalle). Haluamasi kulman voi lukea mitta-asteikon urasta.(9)
• Kiristä pöydän lukitusvipu (6) myötäpäivään.

9.5 Leikkauskulman säätö (kuva 1a - b)

On suositeltavaa, että leikkauskulman säätää koulutettu teknikko.

■ Seiso jiirisahan takapuolella.
- Löysää kulman lukitusvipua (20) kääntämällä sitä vastapäivään.
- Varmista, että lukitusvipu (26) on suljettu kuvan 1 osoittamalla tavoin.
- Käännä 4 mm kuusioavainta myötäpäivään kallistaaksesi leikkausterän oikealle kunnes terä on 90° asteen kulmassa leikkauspöytään nähden käyttäen suorakulmaa (kuva 1b).
- Tai tarvittaessa käännä 4 mm kuusioavainta vastapäivään kallistaaksesi leikkausterän vasemmalle. Sinun tulee työntää terää manuaalisesti vasemmalle kunnes terä on 90° asteen kulmassa leikkauspöytään nähden käyttäen suorakulmaa (kuva 1b).
- Terän ja suorakulman (ei sisälly pakettiin) tulee olla täydessä kosketuksessa.

9.6 Kaksoisviiste (kuva 2)

Katkaisu- ja jiirisahaa voi käyttää puun vasemman- ja oikeanpuoleiseen sahaamiseen 45° - - 45° kulmassa.

• Nosta laitteen pää ylös.
• Vapauta kääntöpöytä vapauttamalla pöydän lukitusvipu (7).
• Säädä kääntöpöytä haluttuun kulmaan kahvalla.
• Kiristä pöydän lukitusvipu (7) takaisin kiinnittääksesi kääntöpöydän oikeaan asentoon.
• Irrota lukitusnuppi (20), lukitusvipu (26) ja pidä kiinni kantokahvasta (13), kallista laitteen päätä vasemmalle tai oikealle haluttuun kulma-asteikkoon (19).
• Kiristä lukitusnuppi (20), lukitusvipu (26) ja sahaa.

9.7 Liukulukon säätö

- Liukutangon (12) voit lukita ja vapauttaa liukutangon lukitusnupista (21) vasta- tai myötäpäivään kääntämällä.

9.8 Syvyysrajoitin

Kun et halua sahata työkappaletta poikki, käytä syvyysrajoitinpulttia rajaamaan sahauksen syvyyttä.

Säädä vain etupultti. Takapulttia käytetään estämään terää osumasta pöytään normaalisahauksessa. Älä säädä takapulttia.

• Irrota pitotappi.
• Nosta sahan pääosaa.
• Paina syvyysrajoitinta vasemmalle, jotta voit suorittaa syvyyspultin asetuksen.
• Kun vedät sahapään ala-asentoon, näet nykyisen asetuksen.
• Kun vaihdat asetusta, löysää ensin syvyysrajoitinpultin syvyysrajoitinmutteria. Vähennä syvyyttä kiertämällä syvyysrajoitinpulttia myötäpäivään ja lisää syvyyttä kiertämällä syvyysrajoitinpulttia vastapäivään. Kiristä syvyysrajoitinmutteri säädön jälkeen.

- Työnnä syvyysrajoitin oikealle, jos haluat poistaa sen väliaikaisesti käytöstä.

9.9 Kytkeminen PÄÄLLE / POIS

Turvallisuutesi vuoksi kytke voimatyökalu päälle ja pois käyttämällä molempia käsiä.

• Kytke sähkötyökalu virtalähteeseen.
• Kytke koneeseen virta päälle painamalla yhtä aikaa virtakytkintä (14) ja lukituspainiketta (24).
• Kun haluat kytkeä koneen pois päältä, vapauta virtakytkin (14).
• Tärkeää! Aseta materiaali, jota sahaat, lappeelleen koneen pintaa vasten ja kiinnitä se kiinnityslaitteella (11) niin, että se ei pääse liikkumaan, kun sahaat sitä.
• Kun olet kytkenyt virran päälle sahaan, odota että terä (2) saavuttaa huippunopeutensa.
• Paina vapautinvipua (15) sivusuunnassa ja paina kahvasta (13) kevyesti ja tasaisesti alaspäin, jotta koneen terä liikkuu työkappaleen läpi.

- Kun katkaisu on suoritettu, palauta kone

- ylös lepoasentoonsa ja anna On/Off -kytkimen

- nousta.

Huomio! Palautusjousi saa koneen pään nousemaan automaattisesti katkaisun lopuksi.

- Älä irrota otettasi kahvasta (13) heti kun katkaisu on tehty, vaan pysäytä koneen pään liike ja anna sen palautua hitaasti

9.10 Laser

• Voit kytkeä laserin PÄÄLLE tai POIS PÄÄLTÄ kytkimellä (29).
  ■ Laser (22) ohjaa säteen työkappaleeseen.
• Lasertoiminnolla voi suorittaa erittäin tarkkoja leikkauksia.

9.11 Pölypussi

Pölypussi (18) kiinnitetään pölynpoistoliitäntään. Kun pölypussi on suunnilleen puoliksi täynnä, irrota pussi ja tyhjennä se.

9.12 Sahaus

Varmista että sahanterä ei tukkiudu sahauksen aikana. Se voi vioittaa moottoria ja polttaa moottorin. Jos sahanterä on juuttunut kiinni, vapauta katkaisin heti voidaksesi estää moottorin vioittuminen.

• Kiinnitä työkappale lujasti.
• Aseta haluamasi vaakasuora viistekulma tai haluamasi pystysuora kaltevuuskulma.
• Kytke voimatyökalu päälle.
  ■ Liikuta työkalun vartta (13) hitaasti alaspäin.
• Pitkiä työkappaleita varten on käytettävä liukutangon lukkoa; löysää siinä tapauksessa lukitusnuppi.
  ■ Sahaa työkappaleen läpi.
  ■ Kytke voimatyökalu pois.
• Odota kunnes sahanterä (2) on pysähtynyt täysin ennen kuin irrotat työkappaleen.

9.13 Erikoisten työkappaleiden sahaaminen

Kaarevat tai pyöreät työkappaleet on kiinnitettävä niin että ne eivät pääse luisumaan. Varmista että työkappaleen ja aitauksen (4) tai sahapöydän (5) välillä ei ole rakoa.

9.14 Sahanterän vaihtaminen (kuva 3)

Irrota työkalu virtalähteestä ennen kuin teet mitään toimia sahanterän kanssa.

Odota hetki ennen kuin kosket sahanterään. Se voi olla hyvin kuuma.

Sahanterän hampaat ovat hyvin teräviä.

• Heilauta laitteen pää ylöspäin.
• Löysää kansilevyn ruuvia (A), mutta älä irrota ruuvia työkalusta.
• Nosta ja pidä ylhäällä alempaa terän suojakantta nähdäksesi kierteisen teräpultin.
• Paina karalukitusnuppia (23) aktivoidaksesi sen, käännä sahanterää (2) käsin, kunnes se lukittuu.
• Löysää terän lukituspulttia kääntämällä sitä vastapäivään kuusioavaimella (d).
• Irrota lukituspultti, ulompi laippa (a), sahanterä (b)
• Poista lastut ja sahanpöly karan ja laippojen ympäriltä.
• Kiinnitä uusi sahanterä, laipat ja lukituspultti. Tarkista, että sahan pyörimissuunta on samansuuntainen moottorin kanssa.
• Varmista, että kaikki turvalaitteet on asennettu oikein ja hyvissä työolosuhteissa, ennen kuin aloitat sahan käytön uudelleen. Tärkeää! Aina kun vaihdat sahanterän, tarkista että se pyörii vapaasti pöydän upotteessa (8) sekä kohtisuorassa että 45° kulman asetuksessa.

Kun vaihdat sahanterän, voit kiristää liukutangon lukitusnupilla (20).

10 PUHDISTUS JA HUOLTO

Ennen kuin suoritat mitään töitä laitteessa, irrota virtajohto.

10.1 Puhdistus

• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.
• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.
• Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

Varmista että vettä ei pääse voimatyökalun sisälle!

10.2 Virtajohto ja pistoke

Jos virtajohto (tai pistoke) on vioittunut, se on vaihdettava. Virtajohdon saa vaihtaa vain ammattilainen (pätevä sähkömies).

11 TEKNISET TIEDOT

Nimellisjännite	220-240 V ~ 50 Hz
Teho	2200 W (S6 25%)
Joutokäyntinopeus Iskujen määrä	5000 min-1
Suojausluokka	II
Terän koko	305 mm x 30 mm x 3,0 mm

12 LEIKKUUKAPASITEETTI

Työkulma	Pään kallistuskulma	Korkeus x leveys (mm)
90°	90°	105 x 330 mm
45° (vasemmalle)	90°	105 x 235 mm
90°	45°	60 x 330 mm (vasen)
90°	45°	38 x 330 mm (oikea)
45° (vasemmalle)	45°	60x 235 mm (vasen)
45° (vasemmalle)	45°	38 x 235 mm (oikea)

13 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA	91 dB(A)
Äänitehotaso LwA	104 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

aw (Tärinätaso):

2,4 m/s²

K = 1,5 ~m / s^2

14 SÄILYTYS

• Puhdista koko kone ja sen lisävarusteet.
• Säilytä lasten ulottumattomissa vakaassa ja turvallisessa asennossa, viileässä ja kuivassa paikassa, välttäen liian kuumia tai liian kylmiä lämpötiloja.
• Suojele suoralta auringonpaisteelta. Säilytä pimeässä mikäli mahdollista.
• Älä säilytä muovipusseissa kosteuden kerääntymisen välttämiseksi.

15 VIANETSINTÄ

VIKA	SYY	KORJAUS
Moottori ei käy.	Kone ei saa sähköä.	Tarkasta virransaanti ja virtajohto.
	Moottori on ylikuormitettu tai ylikuumennut.	Anna koneen käydä joutokäyntiä noin 2 minuuttia niin että se jäähtyy.
Tärinä on liian voimakasta.	Ruuvit tai osat ovat löysällä.	Kiristä kaikki ruuvit.
	Jiirisaha ei ole oikein asennettu.	Asenna jiirisaha oikein.
	Työkappale ei ole oikein tuettu.	Kiinnitä työkappale.

16 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.
• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.
• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.
• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.
• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
• Säilytä kassakuitti ostopäivämäärän tositteena.
• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

17 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: Kaksoisviiste-, Liukukatkaisu- ja Jiirisaha

Tavaramerkki: POWERplus

Malli: POWX075750DB

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2006/42/EC

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN62841-1:2015

EN62841-3-9:2015

EN IEC 55014-1 : 2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Philippe Vankerkhove

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja

- Kohelge toitekaablit hästi. Ärge kunagi tömmake pistikut pesast lahti kaablist. Vältige kaabli kokkupuudet kuumuse, öli, yee ja teravate servadega.
