GEBRUIKSAANWIJZING POWX075750DB PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ...................... 5

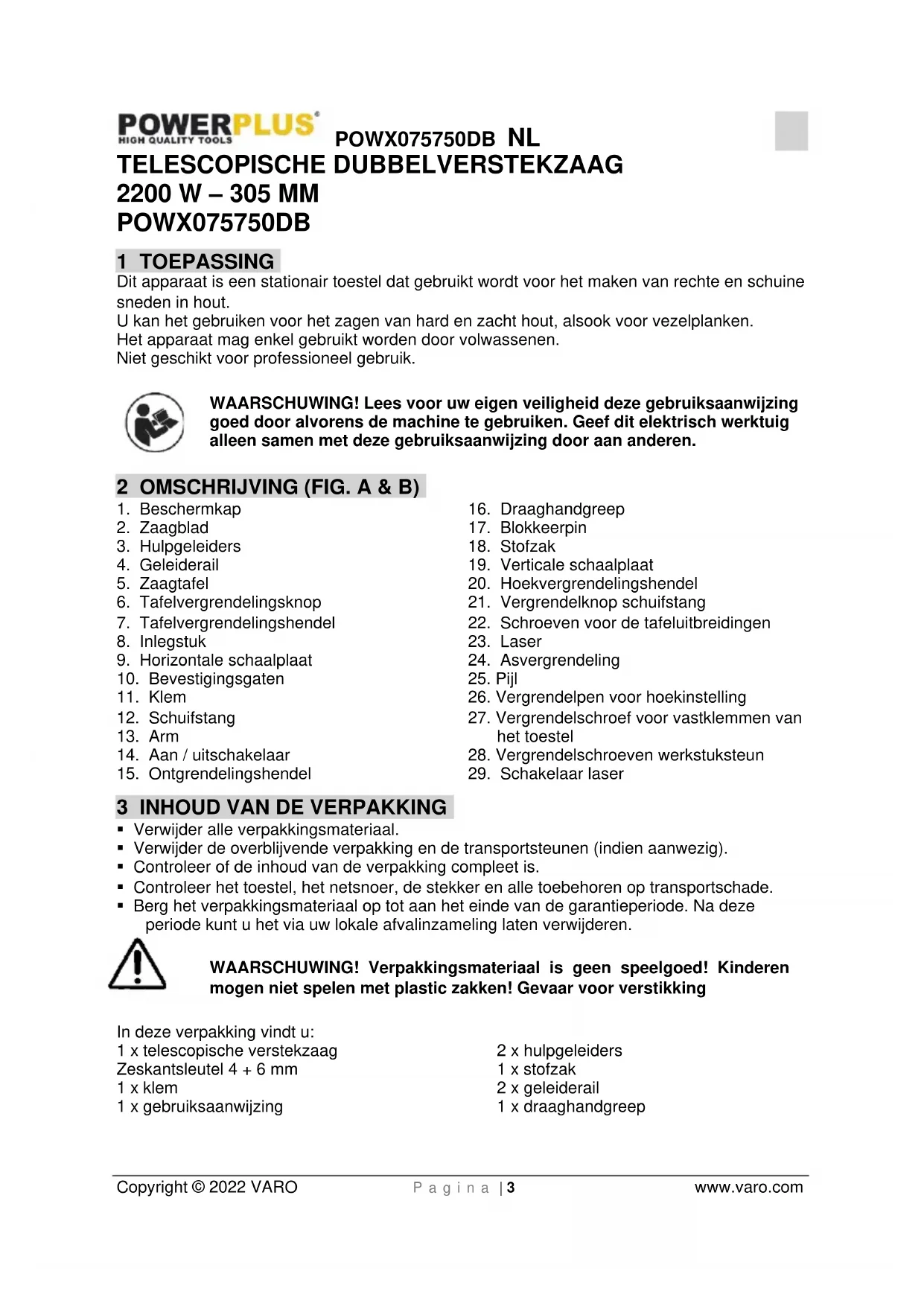

Copyright © 2022 VARO P a g i n a | 3 www.varo.com TELESCOPISCHE DUBBELVERSTEKZAAG 2200 W – 305 MM POWX075750DB 1 TOEPASSING Dit apparaat is een stationair toestel dat gebruikt wordt voor het maken van rechte en schuine sneden in hout. U kan het gebruiken voor het zagen van hard en zacht hout, alsook voor vezelplanken. Het apparaat mag enkel gebruikt worden door volwassenen. Niet geschikt voor professioneel gebruik. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 OMSCHRIJVING (FIG. A & B)

9. Horizontale schaalplaat

14. Aan / uitschakelaar

19. Verticale schaalplaat

22. Schroeven voor de tafeluitbreidingen

26. Vergrendelpen voor hoekinstelling

27. Vergrendelschroef voor vastklemmen van

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking In deze verpakking vindt u: 1 x telescopische verstekzaag Zeskantsleutel 4 + 6 mm 1 x klem 1 x gebruiksaanwijzing 2 x hulpgeleiders 1 x stofzak 2 x geleiderail 1 x draaghandgreepPOWX075750DB NL Copyright © 2022 VARO P a g i n a | 4 www.varo.com Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade.

Draag een beschermingsbril.

Lees de handleiding voor gebruik.

Conform de essentiële eisen van de Europese richtlijn(en).

Klasse II - De machine is dubbel geïsoleerd; een aardedraad is daarom niet nodig. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.

• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. HetPOWX075750DB NL Copyright © 2022 VARO P a g i n a | 5 www.varo.com gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.POWX075750DB NL Copyright © 2022 VARO P a g i n a | 6 www.varo.com

Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft. 6 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

• Draag altijd oogbescherming.

• Gebruik het gereedschap niet in de aanwezigheid van brandbare vloeistoffen of gassen.

• Gebruik NOOIT het gereedschap als er een doorslijpschijf (en geen zaagblad) op werd gemonteerd.

• Controleer het blad vóór ieder gebruik op scheurtjes of beschadigingen. Vervang een gescheurd of beschadigd blad onmiddellijk.

• Gebruik enkel zaagbladen die door de fabrikant werden aangeraden en die voldoen aan EN847-1.

• Gebruik altijd de accessoires die in deze handleiding worden aanbevolen.

• Kies het juiste zaagblad voor het te zagen materiaal.

• Zorg er altijd voor dat het blad en scherp en proper is om het geproduceerde lawaai te verminderen.

• Gebruik correct geslepen zaagbladen. Hou u aan de maximumsnelheid die op het zaagblad is aangegeven.

• Reinig de as, de flenzen (vooral de montageoppervlakken) en de zeskantmoer vóór het monteren van het blad. Slechte montage kan tot trillen/slaan of tot doorslippen van het zaagblad leiden.

• Zaag geen metalen zoals nagels en schroeven. Zoek en verwijder alle nagels, schroeven en andere vreemde materialen uit het werkstuk, vóór u begint te werken.

• Verwijder sleutels, afgezaagde stukken enz. van de tafel vóór u de schakelaar aanzet.

• Draag NOOIT handschoenen tijdens het werken (enkel tijdens het vervangen van de snijgereedschappen kunt u handschoenen dragen).

• Hou uw handen uit de snijlijn van het zaagblad.

• Sta NOOIT of laat NOOIT iemand in de snijlijn van het zaagblad staan.

• Laat de zaag even draaien vóór u het werkstuk aanbrengt. Let op het trillen en slaan van het zaagblad wat kan wijzen op een slechte montage of uitbalancering van het blad.

• Het gereedschap mag niet gebruikt worden voor het aanbrengen van sleuven of sponningen.

• Vervang het tafelinzetstuk als het versleten is.

• Regel NOOIT iets bij als het toestel draait. Haal de stekker uit het stopcontact vóór het afregelen.

• Gebruik een duwstok wanneer nodig. Een duwstok MOET worden gebruikt bij het langszagen van smalle werkstukken om zo uw handen en vingers goed uit de buurt van het zaagblad te houden.

• Berg de duwstok altijd op wanneer hij niet wordt gebruikt.

• Let in het bijzonder op de instructies voor het verminderen van het gevaar op TERUGSLAG. TERUGSLAG is een plotse reactie op een geklemd, verbogen of slecht uitgelijnd zaagblad. TERUGSLAG veroorzaakt het terugwerpen van het werkstuk in de richting van de operator. TERUGSLAG KAN TOT ERNSTIGE VERWONDINGEN LEIDEN. Vermijd TERUGSLAG door het blad scherp te houden, de langsgeleider evenwijdig aan het zaagblad te houden, het spouwmes en de zaagkap op hun plaats en in goede staat te houden, door het werkstuk niet los te laten tot u het volledig voorbij het zaagblad hebt geduwd en door geen stukken in hun langsrichting te zagen die gedraaid of scheefgetrokken zijn of die geen rechte kant hebben om naast de langsgeleider te bewegen.

• Voer geen bewerkingen uit met de vrije hand. Met de vrije hand betekent dat u uw handen gebruikt om het werkstuk te ondersteunen of te geleiden in plaats van de langsgeleider of de verstekbak.POWX075750DB NL Copyright © 2022 VARO P a g i n a | 7 www.varo.com

• Buig NOOIT over of rond het zaagblad. Reik NOOIT naar een werkstuk vóór het zaagblad volledig tot stilstand is gekomen.

• Vermijd plots en snel aanvoeren. Voer harde werkstukken zo traag mogelijk door. Plooi of draai een werkstuk nooit tijdens het aanvoeren. Als het zaagblad tijdens het aanvoeren vastloopt of klemt, zet dan het toestel onmiddellijk uit. Haal de stekker uit het stopcontact. Verwijder de blokkering.

• Verwijder NOOIT afgezaagde stukjes en raak nooit de zaagkap aan zolang het blad draait.

• Klop alle losse knoesten van het werkstuk af VÓÓR u begint met zagen.

• Mishandel het snoer niet. Trek nooit aan het snoer om de stekker uit het stopcontact te halen. Hou het snoer uit de buurt van hitte, olie, water en scherpe randen.

• Sommige soorten stof die ontstaan tijdens het werken bevatten chemicaliën die kanker, geboorteafwijkingen of andere erfelijke schade kunnen veroorzaken. Enkele voorbeelden van deze stoffen zijn:

• lood uit materiaal met loodhoudende verf

• arsenicum en chroom uit chemisch behandelde houtsoorten

• uw gevaar door deze blootstellingen is afhankelijk van hoe vaak u dit werk doet

• Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed verluchte omgeving en werk met gekeurde veiligheidsuitrusting zoals stofmaskers die speciaal ontworpen werden om microscopische deeltjes uit te filteren.

• Sluit het toestel voor het zagen aan op een stofopvangsysteem.

• De kap kan tijdens het plaatsen van het werkstuk of, voor het gemak, tijdens onderhoudswerkzaamheden worden opgetild. Zorg ervoor dat de zaagkap neergelaten is en vlak tegen de zaagtafel leunt vóór u het toestel aansluit.

7 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR LASERS

Waarschuwing! De laserstraal kan potentieel ernstige schade aan de ogen veroorzaken. Kijk of staar nooit direct in de laserstraal.

• Richt de laserstraal tijdens gebruik nooit op mensen, hetzij direct, hetzij indirect via reflecterende oppervlakken.

• Deze laser voldoet aan klasse 2 volgens de van toepassing zijnde standaard. Het apparaat heeft geen onderhoudsdelen. Open de behuizing in geen geval. Indien het apparaat is beschadigd, laat u de beschadiging repareren door een erkend hersteller.

• Laserbril is een niet beschermende bril tegen laserstraling 8 ASSEMBLAGE Haal altijd de stekker uit het stopcontact voor u een afregeling of onderhoud uitvoert. Gebruik de verstekzaag niet alvorens deze volledig gemonteerd is en klaargemaakt is voor gebruik in overeenstemming met deze handleiding.

8.1 Assemblage van de hulpgeleiders

• Verwijder de schroef los en plaats de hulpgeleiders op de positioneeropeningen.

• Zet de hulpgeleiders met de schroef vast om te voorkomen dat ze uit hun positie schuiven.

8.2 De klem monteren

De klem (11) kan aan de linker- of rechterkant van de aanslag gemonteerd worden. Stop de montagestang van de klem in de opening aan de aanslag.POWX075750DB NL Copyright © 2022 VARO P a g i n a | 8 www.varo.com 9 BEDRIJFSINSTRUCTIES

9.1 Transport van de verstekzaag

Om u toestel te transporteren, dient u gebruik te maken van de blokkeerpin voor transport (17). Trek de zaagarm naar beneden en zet hem in zijn laagste stand vast door de vergrendelpen uit te trekken, te draaien en in te duwen. Op die manier is het apparaat vergrendeld. Trek het zaagblad naar de voorkant en zet het vast door de vergrendeling van de telescopische geleiderstang (21) vast te draaien.

9.2 Opvang van stof en zaagsel

Als u het zaagsel en het stof wil opvangen tijdens het werk, dient u en de stofzak (18) aan te brengen op de zaagseluitlaat. Voor het opvangen van extern stof, kan u best gebruik maken van een stofzuiger. De stofzak zorgt slechts voor een gedeeltelijke opvang van het stof! Deze heeft als doel het stof te breken.

9.3 Vastklemmen van het werkstuk

Zorg er te allen tijde voor dat het werkstuk niet kan wegvliegen. De klem (11) is het perfecte hulpmiddel hiervoor.

• Plaats het werkstuk tegen de geleiderail (4) en de tussen de klem.

• Draai de klem (11) aan om het werkstuk vast te zetten.

9.4 Horizontale verstekhoek

De horizontale verstekhoek kan ingesteld worden van -45° tot +45°. De horizontale schaalplaat (9) geeft de huidige gradenstand aan.

• Zet de tafelvergrendelingsknop (6) los.

• Trek de tafelvergrendelingshendel (7) naar boven en draai de zaagtafel (5) in de gewenste hoek. U kan de gewenste hoek lezen op de schaalplaat (9).

Het wordt aangeraden om de hoek van het zaagblad door een ervaren technicus in te laten stellen.

• Ga achter de verstekzaag staan.

• Zet de hoekvergrendelingshendel (20) los door hem in tegenwijzerzin te draaien.

• Zorg ervoor dat de vergrendelpen (26) in de gesloten stand staat zoals wordt getoond in Fig. 1a.

• Draai de 4mm-inbussleutel in wijzerzin om het zaagblad naar rechts te kantelen totdat het onder een hoek van 90° staat t.o.v. de zaagtafel. Gebruik hiervoor een rechte hoek (Fig. 1b).

• Of draai indien nodig de 4mm-inbussleutel in tegenwijzerzin om het zaagblad naar links te kantelen. U zult het zaagblad manueel naar links moeten duwen totdat het onder een hoek van 90° staat t.o.v. de zaagtafel. Gebruik hiervoor een rechte hoek (Fig. 1b).

• Er moet over het volledig raakvlak contact gemaakt worden tussen het zaagblad en de rechte hoek (niet meegeleverd).

De verstekzaag kan gebruik worden om zaagsneden te maken met aan de rechter- en linkerkant hoeken van 45° tot -45°.

• Til de machinekop op naar zijn hoogste stand.

• Zet de draaitafel los door de tafelvergrendelingshendel (7) los te zetten.

• Stel de draaitafel met zijn handgreep op de gewenste hoek in.POWX075750DB NL Copyright © 2022 VARO P a g i n a | 9 www.varo.com

• Zet de tafelvergrendelingshendel (7) opnieuw vast om de draaitafel vast te zetten.

• Draai de vergrendelknop (20) los, ontgrendel de vergrendelpen (26) en hou de handgreep (13) vast. Kantel de machinekop naar links of rechts, naar de gewenste hoek volgens de schaal (19).

• Om de telescopische geleiders (12) te ontgrendelen of te vergrendelen, draait u de vergrendelingsknop van de telescopische geleiders (21) in tegenwijzerzin of wijzerzin.

9.8 Dieptestop (Fig. 3)

Wanneer het niet gewenst is om het werkstuk volledig door te zagen, gebruik dan de dieptestop om de diepte van de zaagsnede in te stellen. Regel enkel de voorste bout af. De achterste bout dient om te voorkomen dat het blad in de zaagtafel zaagt tijdens normaal gebruik. Stel de achterste bout niet bij.

• Zet de vergrendelpen los.

• Breng de zaagkop naar boven.

• Duw de dieptestop naar links om met de dieptestop te werken.

• Trek de zaagkop naar beneden om de huidige instelling te controleren.

• Om de instelling te veranderen, zet u eerst de gekartelde moer op de bout van de dieptestop los. Draai dan de bout van de dieptestop in wijzerzin om de diepte te vergroten of in tegenwijzerzin om de diepte te verkleinen. Zet de moer van de dieptestop na het afregelen vast.

• Indien nodig kunt u de dieptestop naar rechts duwen om hem tijdelijk uit te schakelen

9.9 Aan- en uitschakelen

Gebruik voor u eigen veiligheid twee handen bij het aan- en uitschakelen van u toestel.

• Sluit de zaagmachine aan op een stopcontact.

• Duw tegelijkertijd op de hoofdschakelaar (14) en de ontgrendelknop (24) om de machine te starten.

• Wanneer u de machine wenst uit te schakelen, laat u de aan/uit-schakelaar (14) los.

• Belangrijk! Plaats het materiaal dat u wenst te zagen vlak op het oppervlak van de machine en zet het vast met de werkstukklem (11) zodat het materiaal niet kan bewegen wanneer u het zaagt.

• Wacht na het aanzetten van de zaag tot het zaagblad (2) zijn maximale snelheid heeft bereikt.

• Duw de ontgrendelingshendel (15) naar opzij en maak gebruik van de handgreep (13) om met een gelijkmatige en lichte neerwaartse druk de machinekop doorheen het werkstuk te bewegen.

• Zet na het maken van de zaagsnede de machine terug in zijn bovenste parkeerstand en laat de aan/uit schakelaar los. Waarschuwing! Een veer zorgt ervoor dat de machinekop na de bewerking automatisch terug naar boven komt. Laat na het maken van de snede de handgreep (13) niet onmiddellijk los maar laat de machinekop langzaam naar boven komen.POWX075750DB NL Copyright © 2022 VARO P a g i n a | 10 www.varo.com

• U kunt de laser IN- en UIT-schakelen met de schakelaar (29).

• De laser (22) projecteert een straal op het werkstuk.

• Met de laserfunctie kunnen zeer precieze zaagsneden gemaakt worden.

Om de stofopvangzak (18) te monteren, plaatst u hem op de aansluiting voor de stofafzuiging. Haal de stofopvangzak van het gereedschap en maak hem leeg wanneer hij ongeveer halfvol zit.

Zorg ervoor dat het zaagblad niet blokkeert tijdens het zagen. Dit veroorzaakt beschadiging aan en verbranding van de motor. Als er toch een blokkade van het zaagblad zou optreden, dient u de schakelaar onmiddellijk los te laten om de beschadiging aan de motor te voorkomen.

• Klem het werkstuk vast.

• Stel de gewenste verstekhoeken in.

• Schakel het apparaat in.

• Beweeg de arm (13) naar beneden.

• Voor lange werkstukken moet u de sliding gebruiken; zet daartoe de vergrendelknop los.

• Zaag door het werkstuk.

• Schakel het apparaat uit.

• Wacht tot het zaagblad tot stilstand gekomen is alvorens het werkstuk of restanten hiervan te verwijderen.

9.13 Zagen van speciale werkstukken

Kromme of ronde werkstukken moeten goed vastgezet worden om wegslippen te voorkomen. Zorg ervoor dat er geen ruimte is tussen het werkstuk en de geleiderail (4) of de zaagtafel (5).

9.14 Zaagblad vervangen (Fig. 4)

Haal de stekker uit het stopcontact alvorens aan het zaagblad te werken. Wacht tot het zaagblad afgekoeld is alvorens dit aan te raken. De tanden van het zaagblad kunnen zeer scherp zijn.

• Kantel de machinekop naar boven.

• Draai de schroef (A) van de afdekplaat los maar verwijder ze niet.

• Til de onderste zaagbladbeschermkap op en hou ze opgetild om de schroefbout van het zaagblad toegankelijk te maken.

• Duw en hou de asvergrendelingsknop (23) in om de vergrendeling te activeren en draai met de hand aan het zaagblad (2) totdat het vergrendelt.

• Zet de borgbout van het zaagblad los door hem met de inbussleutel (d) in wijzerzin los te draaien.

• Verwijder de borgbout, buitenste flens (a) en zaagblad (b).

• Verwijder spanen of zaagstof van rond de as en van de flenzen.

• Monteer een nieuw zaagblad, flenzen en borgbout. Controleer dat de zaagbladdraairichting overeenstemt met die van de motor.

• Controleer dat alle veiligheidsvoorzieningen correct gemonteerd zitten en correct werken voordat u opnieuw begint te zagen. Belangrijk! Controleer telkens na het vervangen vanPOWX075750DB NL Copyright © 2022 VARO P a g i n a | 11 www.varo.com het zaagblad of het vrij in het tafelinzetstuk (8) kan draaien, zowel loodrecht als onder de hoekinstellingen van 45°. De ‘sliding’ kan tijdens het vervangen van het zaagblad vastgezet worden aan de hand van de vergendelknop (20).

10 REINIGING EN ONDERHOUD

Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.

• Als het vuil niet verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zeepwater.

• Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen kunnen de plastic onderdelen beschadigen. Zorg ervoor dat er geen water in de machine komt.

Wanneer de voedingskabel (of de stekker) beschadigd is, moet hij worden vervangen. Het vervangen van de voedingskabel mag uitsluitend worden uitgevoerd door een gekwalificeerde persoon (een vakman op het vlak van elektriciteit). 11 TECHNISCHE GEGEVENS Netspanning 220-240 V ~ 50 Hz Vermogen 2200 W (S6 25%) Toerental onbelast 5000 min-1 Beschermingsklasse

Afmetingen zaagblad 305 mm x 30 mm x 3,0 mm 12 SNIJCAPACITEIT Hoek werktafel Kantelhoek zaagkop Hoogte x breedte (mm) 90° 90° 105 x 330 mm 45° 90° 105 x 235 mm 90° 45° 60 x 330 mm (links) 90° 45° 38 x 330 mm (rechts) 45° 45° 60 x 235 mm (links) 45° 45° 38 x 235 mm (rechts)POWX075750DB NL Copyright © 2022 VARO P a g i n a | 12 www.varo.com 13 GELUID Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Geluidsdrukniveau LpA 91 dB(A) Geluidsvermogenniveau LwA 104 dB(A) AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt. 14 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.

• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen.

• Bescherm de machine tegen direct invallend licht. Bewaar ze, indien mogelijk, op een donkere plaats.

• Bewaar de machine niet in plastic of Nylon zakken om te vermijden dat er condens ontstaat. 15 PROBLEEMOPLOSSING PROBLEEM MOGELIJKE OORZAAK OPLOSSING Motor draait niet. Er komt geen stroom tot bij het toestel. De motor is overbelast of oververhit. Controleer de netspanning en de stroomkabel. Laat het toestel rustig draaien gedurende 2 minuten om het af te koelen. Te sterke trillingen. Schroeven van onderdelen zijn te los. Het apparaat is niet goed gemonteerd. Werkstuk staat niet goed vast. Zet alle vijzen vast.

Monteer het apparaat correct.

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 17 MILIEU Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze. Het elektrische afval mag niet op dezelfde manier behandeld worden dan het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.POWX075750DB NL Copyright © 2022 VARO P a g i n a | 14 www.varo.com 18 CONFORMITEITSVERKLARING VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, product: Telescopische dubbelverstekzaag handelsmerk: POWERplus model: POWX075750DB voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2006/42/EC 2014/30/EU Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN62841-1 : 2015 EN62841-3-9 : 2015
