Typ produktu	Piła ukosowo-przylgowa teleskopowa z podwójnym skosem
Marka	PowerPlus
Model	POWX075750DB
Napięcie znamionowe	220-240 V ~ 50 Hz
Moc znamionowa	2200 W (S6 25%)
Prędkość obrotowa na biegu jałowym	5000 min⁻¹
Wymiary tarczy	305 mm x 30 mm x 3,0 mm
Zdolność cięcia (90°/90°)	105 x 330 mm
Zdolność cięcia (45°/90°)	105 x 235 mm
Zdolność cięcia (90°/45° lewa)	60 x 330 mm
Zdolność cięcia (90°/45° prawa)	38 x 330 mm
Klasa ochronności	II (podwójna izolacja)
Poziom ciśnienia akustycznego (LpA)	91 dB(A)
Poziom mocy akustycznej (LwA)	104 dB(A)
Prowadnica laserowa	Tak, klasa 2
Worek na kurz w zestawie	Tak
Gwarancja	36 miesięcy

Często zadawane pytania - POWX075750DB PowerPlus

Jakiego typu tarczy używać z POWX075750DB ?

Używaj wyłącznie tarcz zgodnych z normą EN847, o wymiarach 305 mm x 30 mm x 3,0 mm, zalecanych przez producenta.

Jak wymienić tarczę piły?

Odłącz narzędzie, przechyl głowicę do góry, poluzuj śrubę płyty zamykającej, podnieś osłonę, zablokuj wał przyciskiem (23), a następnie poluzuj śrubę blokującą w kierunku zgodnym z ruchem wskazówek zegara za pomocą klucza imbusowego. Zamontuj w odwrotnej kolejności.

Silnik nie uruchamia się, co robić?

Sprawdź, czy przewód i wtyczka zasilania są w dobrym stanie i podłączone. Jeśli silnik jest przeciążony, pozostaw maszynę na biegu jałowym na 2 minuty, aby ostygła.

Jak ustawić kąt ukośny poziomy?

Poluzuj dźwignię blokady stołu (6), pociągnij dźwignię (7) do góry, obróć stół pod żądany kąt (od -45° do 45°), a następnie dokręć dźwignię (6).

Jak używać prowadnicy laserowej?

Włącz laser za pomocą przełącznika (29). Wiązka rzutowana na przedmiot umożliwia precyzyjne cięcie. Nigdy nie patrz bezpośrednio w promień lasera.

Jakie są podstawowe środki ostrożności?

Zawsze noś okulary ochronne, trzymaj ręce z dala od linii cięcia, używaj zacisku mocującego i nie noś rękawic podczas pracy.

Jak wyczyścić piłę ukosową?

Odłącz urządzenie. Wyczyść obudowę miękką szmatką i wodą z mydłem, jeśli to konieczne. Nigdy nie używaj rozpuszczalników, takich jak benzyna lub alkohol.

Co robić w przypadku nadmiernych wibracji?

Sprawdź, czy wszystkie śruby są dokręcone, piła jest prawidłowo zamontowana, a obrabiany przedmiot jest dobrze zablokowany.

Jaka jest maksymalna zdolność cięcia?

Przy 90°/90° zdolność wynosi 105 x 330 mm. Inne konfiguracje są opisane w instrukcji.

Jak bezpiecznie transportować piłę?

Opuść głowicę piły, zablokuj ją zawleczką (17), a następnie pociągnij tarczę do przodu i zaciśnij blokadę szyny przesuwnej (21).

INSTRUKCJA OBSŁUGI POWX075750DB PowerPlus

Zubi lista testere su jako oštri.

■ Zaokrenite glavu mašine nagore.
- Otpustite vijak pokrivne ploče (A) ali ne skidajte ovaj vijak sa alata.
■ Podignite i držite gore donji štitnik testere da biste otkrili zavrtani lista sa navojima.
- Pritisnite ručicu za blokadu vretena (23) da biste ga aktivirali, okrećite list testere (2) rukom dok se ne blokira.
- Otpustite sigumosni zavrtanj lista okretanjem u smeru kazaljke na satu pomoću imbus ključa (d).
- Uklonite sigurnosni zavrtani, spoljnu prirubnicu (a), list testere (b).
- Uklonite strugotinu ili piljevinu sa okoline vretena i prirubnica.
- Namontirajte novi list testere, prirubnice i sigurnosni zavrtanj. Proverite da li i osigurajte da smer obrtania lista odgovara smeru obrtania motora.
- Pre nego što ponovo počnete da radite sa testerom, proverite da biste bili sigurni da su svi bezbednosni uređaji pravilno montirani i u dobrom radnom stanju. Važno! Svaki put kada promenite list testere, proverite da biste videli da li se list slobodno obrće u umetku obrtne ploče (8) kako pri postavci ugla za upravno sečenje tako i za sečenje pod uglom od 45°.

10 ČIŠĆENJE I ODRŽAVANJE

5.1 Miejsce użytkowania....4

5.2 Bezpieczeństwo elektryczne 4

5.3 Bezpieczeństwo osobiste....5

5.4 Użytkowanie i konserwacja elektronarzędzi....5

5.5 Serwis....6

6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA 6

7 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE LASERÓW....7

8 MONTAZ....8

8.1 Montaż bocznego pręta podporowego 8

8.2 Montaż zacisku....8

9 INSTRUKCJA OBSŁUGI 8

9.1 Transport ukośnicy....8

9.2 Usuwanie wiórów i pyłu....8

9.3 Mocowanie elementu obrabianego....8

9.4 Kąt cięcia ukosowego....8

9.5 Regulacja kąta cięcia (ryc. 1a - b)....8

9.6 Cięcie ukosowe dwustronne (ryc. 2)....9

9.7 Regulacja blokady przesuwu....9

9.8 Ogranicznik głębokości....9

9.9 Włączanie i wyłączanie....9

9.10 Laser....10

9.11 Worek na pył....10

9.12 Przecinanie.... 10

9.13 Przecinanie elementów specjalnych....10

POWERPLUS® HIGH QUALITY TOOLS

POWX075750DB PL

9.14 Wymiana tarczy tnącej (ryc. 3)....10
10 CZYSZCZENIE I KONSERWACJA 11
10.1 Czyszczenie....11
10.2 Przewód zasilający....11
11 PARAMETRY TECHNICZNE....11
12 MAKSYMALNE WYMIARY CIECIA 12
13 EMISJA DŻWIĘKU....12
14 PRZECHOWYWANIE....12
15 ROZWIAZYWANIE PROBLEMÓW 12
16 GWARANCJA 13
17 ŚRODOWISKO NATURALNE....13
18 DEKLARACJA ZGODNOŚCI 14

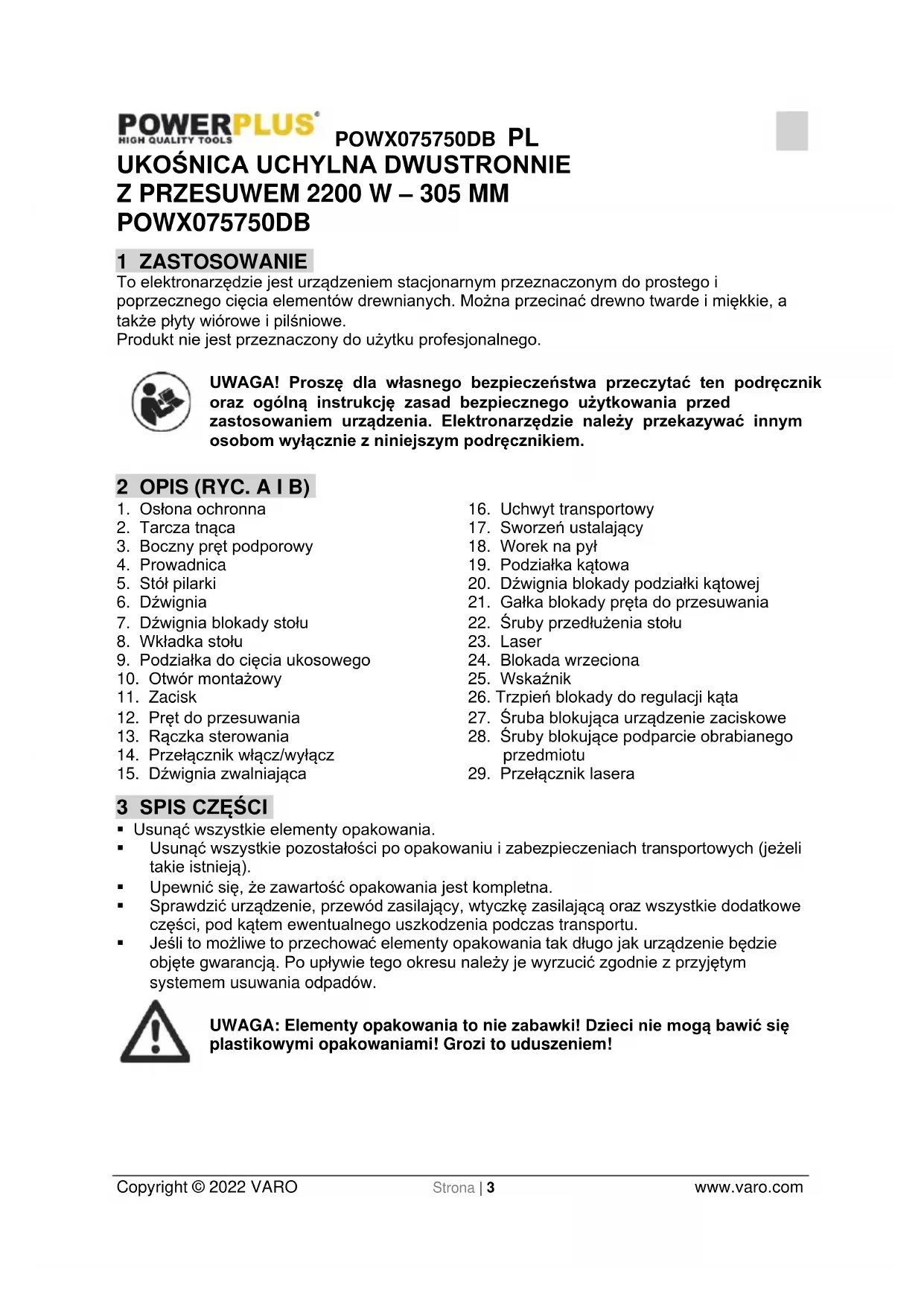

UKOŚNICA UCHYLNA DWUSTRONNIE Z PRZESUWEM 2200 W – 305 MM POWX075750DB

1 ZASTOSOWANIE

To elektronarzędzie jest urządzeniem stacjonarnym przeznaczonym do prostego i poprzecznego cięcia elementów drewnianych. Można przecinać drewno twarde i miękkie, a także płyty wiórowe i pilśniowe.

Produkt nie jest przeznaczony do użytku profesjonalnego.

UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

2 OPIS (RYC. A I B)

1. Ostona ochronna
2. Tarcza tnąca
3. Boczny pręt podporowy
4. Prowadnica
5. Stół pilarki
6. Dźwignia
7. Dźwignia blokady stołu
8. Wkładka stołu
9. Podziałka do cięcia ukosowego
10. Otwór montażowy
11. Zacisk
12. Pręt do przesuwania
13. Rączka sterowania
14. Przełącznik włącz/wyłącz
15. Dźwignia zwalniająca
16. Uchwyt transportowy
17. Sworzeń ustalający
18. Worek na pył
19. Podziałka kątowa
20. Dźwignia blokady podziałki kątowej
21. Gałka blokady pręta do przesuwania
22. Śruby przedłużenia stołu
23. Laser
24. Blokada wrzeciona
25. Wskaźnik
26. Trzpień blokady do regulacji kąta
27. Śruba blokująca urządzenie zaciskowe
28. Śruby blokujące podparcie obrabianego przedmiotu
29. Przełącznik lasera

3 SPIS CZEŚCI

- Usunąć wszystkie elementy opakowania.

- Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).

■ Upewnić się, że zawartość opakowania jest kompletna.

- Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.

- Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!

W opakowaniu znajdują się:

1 ukośnica

Klucz imbusowy 4 + 6 mm

1 zacisk

1 instrukcja obsługi

2 boczny pręt podporowy

1 worek na pył

2 prowadnica

1 uchwyt transportowy

W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą

4 OZNACZENIA

W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:

		Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.			Używać gogli ochronnych.
		Uważnie przeczytać instrukcje.			Spełnia niezbędne wymogi określone w dyrektywach europejskich.
		Nosić rękawice ochronne.			Urządzenie klasy II – podwójna izolacja – nie trzeba stosować wtyczki z uziemieniem.

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie” odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

• Zawsze sprawdzać, czy parametry zasilania odpowiadają napięciu określonełu na tabliczce znamionowej.
  Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do narzędzi z napędem elektrycznym z uziemieniem (zerowaniem). Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.
• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.
• Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami

POWX075750DB PL

lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.

Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnatrz zmniejsza ryzyko porażenia elektrycznego.
- Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-pradowego, który redukuje niebezpieczeństwo porażenia pradem.

5.3 Bezpieczeństwo osobiste

Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
- Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
- Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.
- Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
- Nie wychylac się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowage. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuaciach.
- Należy odpowiednio się ubierać: nie nosić lużnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy moga zapłatać się w ruchome części.
- Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejszą zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

- Nie wolno przeciążać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciażeniu, do jakiego zostało zaprojektowane.

- Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

- Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzedzia.

- Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

- Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

POWX075750DB PL

• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.
• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

5.5 Serwis

Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

■ Zawsze należy używać środków ochronny oczu.
- Nie wolno używać narzędzia w pobliżu łatwopalnych cieczy ani gazów.
- NIE WOLNO używać urządzenia z zamocowaną szlifierską tarczą tnącą (zamiast zwykłej tarczy tnącej).
- Przed każdym użyciem sprawdzać stan tarczy tnącej pod kątem małych pęknięć i uszkodzeń. Tarczę uszkodzoną należy natychmiast wymienić.
- Wolno używać tylko tarcz tnących, które są zalecane przez producenta i spełniają wymogi normy EN847-1.
Należy używać tylko akcesoriów zalecanych w niniejszej instrukcji.
- Należy dobierać tarcze tnące odpowiednie do ciętego materiału.
- Aby ograniczyć emisję hałasu należy zawsze używać czystych i ostrych tarcz.
- Należy używać wyłącznie prawidłowo zaostrzonych tarcz tnących. Nie wolno przekraczać maksymalnej prędkości obrotowej z oznaczenia tarczy tnącej.
- Przed zamontowaniem tarczy tnącej należy oczyścić oś, kołnierze (zwłaszcza powierzchnie montażowe) i nakrętkę sześciokątną. Nieprawidłowy montaż może spowodować drgania, odbicia lub poślizg tarczy tnącej.
- Nie dopuszczać do kontaktu pilarki z metalami, np. gwoździami lub śrubami. Przed rozpoczęciem pracy należy sprawdzić obrabiany materiał i usunąć wszystkie gwoździe, śruby i inne obce elementy.
- Przed włączeniem przełącznika należy usunąć ze stolika pilarki wszystkie klucze, odpady i inne przedmioty.
- NIE WOLNO używać rękawic podczas pracy. Używanie rękawic jest zalecane tylko podczas wymiany narzędzi tnących.
■ Ręce należy trzymać z dala od linii cięcia tarczy tnącej.
- NIE WOLNO stać w linii cięcia tarczy tnącej, nie dopuszczać aby w tym miejscu stały inne osoby.
- Przed dosunięciem elementu obrabianego należy pozwolić na krótką pracę pilarki bez obciążenia. Należy nasłuchować, czy nie występują wibracje lub stukanie tarczy tnącej, co może wskazywać na nieprawidłowy montaż lub wyważenie tarczy.
- Urządzenia nie wolno używać do wycinania rowków ani zagłębień.
■ Należy wymienić wkładkę stolika po jej zużyciu.
- NIE WOLNO dokonywać regulacji urządzenia podczas jego pracy. Przed rozpoczęciem regulacji odłączyć wtyczkę od gniazdka.
- W razie konieczności użyć klocka popychającego. Podczas przecinania wzdłużnego małych elementów KONIECZNIE należy używać klocka popychającego, aby trzymać ręce i palce w dużej odległości od tarczy tnącej.
- Kiedy klocek popychający nie jest używany, zawsze musi być przechowywany na swoim miejscu.

POWX075750DB PL

Zawsze należy zwracać szczególną uwagę na zalecenia, pozwalające ograniczyć niebezpieczeństwo ODBICIA. ODBICIE to gwałowna reakcja wynikająca z zablokowania, zgięcia lub nieprawidłowego wyrównania tarczy tnącej. ODBICIE powoduje wyrzucenie elementu obrabianego w kierunku operatora. ODBICIE może prowadzić do poważnych obrażeń. ODBICIA można uniknąć, kiedy tarcza tnąca jest ostra, prowadnica do cięcia wzdłużnego jest równoległa do tarczy tnącej, klin rozszczepiający i osłona tarczy są utrzymywane w dobrym stanie i odpowiednim położeniu, element przecinany jest mocno trzymany do chwili całkowitego przejścia przez tarczę tnącą, przecinane elementy nie są skręcone lub wygięte oraz mają prostą krawędź do przesuwania wzdłuż prowadnicy do cięcia wzdłużnego.
- Nie wolno wykonywać cięć odręcznych. Cięcia odręczne to takie, w których używa się rąk do utrzymywania elementu przecinanego lub do jego prowadzenia, zamiast korzystania z listwy oporowej lub katownika do cięcia ukosowego.
- NIGDY nie pochylac się nad tarczą tnącą, nie sięgać wokół niej. NIGDY nie wyjmować elementu obrabianego przed całkowitym zatrzymaniem tarczy tnacej.
- Unikać gwałtownego lub zbyt szybkiego dosuwania materiału. Elementy wykonane z twardych materiałów należy dosuwać tak wolno, jak to możliwe. Nigdy nie zaginać ani nie obracać elementu przecinanego podczas dosuwania go do tarczy tnącej. Kiedy tarcza tnąca zablokuje się lub przestanie się obracać podczas dosuwania elementu obrabianego, należy natychmiast wyłączyć urządzenie. Wyjąć wtyczkę z gniazdka. Usunąć element blokujący tarcze tnąca.
- NIGDY nie należy usuwać odpadów, nie dotykać osłony pilarki, dopóki tarcza tnąca się obraça.
■ Z elementu obrabianego należy usunać wszystkie seki PRZED rozpoczęciem ciecia.
- Nie nadwyrężać przewodu. Nie ciągnąć za przewód w celu wyjęcia wtyczki z gniazdka. Nie wystawiać przewodu na działanie ciepła, oleju, wody ani ostrych krawędzi.
- Niektóre rodzaje pyłu wytwarzanego podczas pracy pilarki zawierają substancje chemiczne, które mogą powodować raka, uszkodzenia płodu lub choroby genetyczne. Przykłady takich substancji to:
■ pochodne ołowiu z farb ołowiiowych,
- arszenik i chrom z chemicznie obrabianego drewna.
- Zagrożenie dla zdrowia wynikające z takich oddziaływań zależy od części wykonywania tego typu prac.
- Środki ograniczające wystawianie się na działanie substancji chemicznych: zawsze należy pracować w dobrze wentylowanych miejscach, używać certyfikowanego wyposażenia ochronnego np. masek do oddychania specjalnie zaprojektowanych do odfiltrowywania mikroskopijnych czastek.
- Podczas przecinania należy podłącać do urządzenia system odprowadzania pyłu.
- Osłona może być podniesiona podczas ustawiania elementu obrabianego lub w celu uzyskania łatwiejszego dostępu podczas czynności konserwacyjnych. Przed podłączeniem urządzenia do zasilania elektrycznego należy się upewnić, że osłona tarczy tnącej została opuszczona i całkowicie leży cała swoją powierzchnia na stole do ciecia.

7 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE LASERÓW

Ostrzeżenie! Wiązka laserowa może spowodować uszkodzenie wzroku. Nie wolno patrzeć na źródło wiązki.

• Podczas użytkowania nie wolno kierować wiązki laserowej – bezpośrednio ani pośrednio (przez powierzchnie odbijające) - na inne osoby.
• Ten laser spełnia wymagania stawiane urządzeniom klasy 2 przez odpowiednią normę Urządzenie nie zawiera elementów wymagających konserwacji. Pod żadnym pozorem nie

POWX075750DB PL

wolno otwierać obudowy. W przypadku uszkodzenia urządzenia, należy zlecić jego naprawę autoryzowanemu serwisowi.

- Okulary laserowe nie chronią przed promieniowaniem laserowym.

8 MONTAŻ

Przed przystąpieniem do regulacji lub konserwacji należy odłączyć wtyczkę urządzenia od zasilania elektrycznego.

Nie używać ukośnicy do czasu jej całkowitego zmontowania i prawidłowego przygotowania do pracy zgodnego z wskazówkami w niniejszej instrukcji obsługi.

8.1 Montaż bocznego pręta podporowego

• Poluzować śrubę i umieścić boczny pręt podporowy w otworach pozycjonujących.
  Zamocować boczne pręty podporowe śrubami, aby zapobiec ich wysunięciu się.

8.2 Montaż zacisku

Zacisk (11) można zamontować po lewej lub po prawej stronie prowadnicy. Wprowadzić pręt imadła do otworu w prowadnicy i dokręcić za pomocą śruby blokującej.

9 INSTRUKCJA OBSŁUGI

9.1 Transport ukośnicy

Przed transportowaniem elektronarzędzia należy użyć trzpienia mocującego (17).

Pociągnąć ukośnicę w dół i zablokować ją w opuszczonej pozycji przez pociągnięcie, przekręcenie i wciśnięcie trzpienia mocującego. W ten sposób ukośnica zostanie zabezpieczona.

Pociągnąć tarczę tnącą do przodu i zablokować ją przez dokręcenie blokady pręta przesuwania (21).

9.2 Usuwanie wiórów i pyłu

W przypadku wbudowanego odciągu pyłu umieścić worek na pył (18) na wylocie wiórów. Pył wokół narzędzia można usuwać wężem do odkurzacza.

Worek na pył przeznaczony jest tylko do częściowego usuwania pyłu! Jest on przeznaczony do przerywania odciągu pyłu.

9.3 Mocowanie elementu obrabianego

Należy zabezpieczyć element obrabiany przed odrzuceniem. Zacisk (11) jest doskonałym narzędziem służącym do tego celu.

• Docisnąć element cięty do listwy (4) i między zacisk.
  ■ Dokręcić zacisk (11) w prawo, aby zamocować element cięty.

9.4 Kąt cięcia ukosowego

Kąt cięcia ukosowego można dobierać z zakresu od -45° do 45°. Podziałka kąta cięcia ukosowego jest wyskalowana w stopniach.

• Poluzować dźwignię (6) blokady stołu.
• Pociągnąć dźwignię blokady stołu (7) w górę i przekręcić stół pilarki (5) do odpowiedniego położenia (w prawo lub w lewo). Kąt można odczytać w rowku podziałki (9).
• Przekręcić dźwignię (6) blokady stołu, aby ją zacisnąć.

9.5 Regulacja kąta cięcia (ryc. 1a - b)

Zaleca się zlecenie regulacji kąta tarczy przeszkolonemu technikowi.

■ Stanąć za ukośnicą.

POWX075750DB PL

■ Poluzować gałkę blokującą (20), przekręcając nią w lewo.
- Upewnić się, że trzpień blokujący (26) jest w położeniu zablokowanym pokazanym z ryc. 1a.
- Przekręcić kluczem sześciokątnym 4 mm w prawo, aby odchylić tarczę tnąca w prawo, aż będzie ona pod kątem 90° względem stołu do cięcia, wykorzystując trójkąt nastawczy (ryc. 1b).
- Albo, w razie potrzeby, przekręcić kluczem sześciokątnym 4 mm w lewo, aby odchylić tarczę tnąca w lewo – będzie konieczne ręczne dociśnięcie tarczy w lewo, aż będzie ona ustawiona pod kątem 90° względem stołu do cięcia, wykorzystując trójkąt nastawczy (ryc. 1b).
- Musi być zapewniony pełny kontakt między tarczą i kątem prostym (niedołączony).

9.6 Cięcie ukosowe dwustronne (ryc. 2)

Ukośnica może być wykorzystywana do wykonywania cięć po lewej i prawej stronie pod kątem od 45° do -45°.

■ Unieść głowicę urządzenia do najwyższego położenia.
- Zwolnić stół obrotowy przez poluzowanie dźwigni blokady stołu (7).
- Ustawić stolik obrotowy na żądany kąt za pomocą uchwytu.
- Dokręcić dźwignię blokady stołu (7), aby zamocować stolik obrotowy we właściwym położeniu.
- Zwolnić gałkę blokującą (20), trzpień blokujący (26) i przytrzymać uchwyt (13), przechylić głowicę urządzenia w lewo lub w prawo do żądanej podziałki kąta (19)
Zamocować gałkę blokującą (20) i trzpień blokujący (26), a następnie wykonać cięcie.

9.7 Regulacja blokady przesuwu

- Aby odblokować pręt do przesuwania (12), przekręcić gałkę blokady pręta do przesuwania (21) w lewo lub w prawo.

9.8 Ogranicznik głębokości

Jeśli nie zamierza się wykonywać całkowitego przecięcia ciętego elementu, należy użyć śruby ogranicznika głębokości, aby sterować głębokością cięcia.

Regulować tylko przednią śrubą. Tylna śruba jest wykorzystywana do zapobiegania przecinaniu stolika przez tarczę tnąca w trakcie normalnego cięcia. Nie regulować tylnej śruby.

• Odblokować trzpień mocujący.
  ■ Unieść zespół głowicy pilarki.
• Docisnąć ogranicznik głębokości w lewo, aby użyć ustawień śruby ogranicznika głębokości.
• Pociągnąć w dół za głowicę pilarki, aby sprawdzić bieżące ustawienie.
• Aby zmienić ustawienie, należy najpierw poluzować nakrętkę radełkową ogranicznika głębokości na śrubie ogranicznika głębokości. Przekręcić śrubę ogranicznika głębokości w prawo, aby zmniejszyć głębokość, a w lewo, aby ją zwiększyć. Po wykonaniu regulacji dokręcić nakrętkę ogranicznika głębokości.
• W razie potrzeby docisnąć ogranicznik głębokości w prawo, aby go tymczasowo dezaktywować.

9.9 Włączanie i wyłączanie

Ze względu na własne bezpieczeństwo należy używać dwóch rąk przy włączaniu i wyłączaniu narzędzia.

POWX075750DB PL

■ Podłaczyć elektronarzedzie do źródła zasilania.
- Aby włączyć urządzenie, należy równocześnie wcisnąć przełącznik włącz./wyłącz. (14) i przycisk blokujący (24).
■ Aby wyłączyć urządzenie należy zwolnić przycisk włącz./wyłącz. (14).
- Ważne! Umieścić materiał, który zamierza się ciąć, płasko na powierzchni urządzenia i zabezpieczyć go urządzeniem zaciskowym (11) w taki sposób, żeby nie mógł się poruszać w trakcie cięcia.
- Po włączeniu pilarki należy zaczekać, aż tarcza (2) rozpędzi się do maksymalnej predkości.
- Docisnąć dźwignię zwalniającą (15) bocznie i, używając uchwytu (13), wywrzeć stały lekki nacisk w dół, aby przesunąć głowice urządzenia przez element obrabiany.
- Po wykonaniu cięcia przywrócić urządzenie do górnego położenia spoczynkowego, i zwolnić przełącznik włącz./wyłącz.

Przestroga! Sprężyna powrotna powoduje automatyczne uniesienie głowicy urządzenia po zakończeniu cięcia.

Nie pozwolić uchwytowi (13) na całkowite przemieszczenie się po zakończeniu cięcia, ale ustabilizować głowicę urządzenia i pozwolić jej na powolne unoszenie się.

9.10 Laser

Do WŁĄCZANIA (ON) i WYŁĄCZANIA (OFF) lasera służy przełącznik (29).
■ Laser (22) kieruje wiazke na element obrabiany.
■ Zastosowanie funkcji laserowej pozwala na wykonywanie bardzo precyzyjnego cięcia.

9.11 Worek na pył

W celu zamocowania worka na pył (18) założyć go na adapter do odprowadzania pyłu. Po napełnieniu worka mniej więcej do połowy należy zdjąć go z narzędzia i opróżnić.

9.12 Przecinanie

Upewnić się, że tarcza tnąca nie zablokuje się podczas cięcia. Może spowodować uszkodzenie i spalenie silnika. W przypadku zablokowania tarczy należy natychmiast zwolnić przełącznik, aby zapobiec uszkodzeniu silnika.

■ Mocno unieruchomić element obrabiany.
■ Ustawić kat ciecia ukosowego i kat nachylenia.
■ Właczyć elektronarzedzie.
■ Powoli dosuwać uchwyt (13) do dołu.
- W przypadku długich elementów należy użyć przesuwu; w tym celu poluzować gałkę blokady.
■ Wykonać ciecie elementu.
■ Wyłączyć elektronarzedzie.
- Przed wyjęciem obrabianego elementu należy poczekać na całkowite zatrzymanie tarczy tnącej (2).

9.13 Przecinanie elementów specjalnych

Obłe i okraqłe elementy wymagaja zabezpieczenia przed pośliząiem.

Należy się upewnić, że nie występuje przerwa pomiędzy elementem obrabianym a listwą oporową (4) lub stołem (5).

9.14 Wymiana tarczy tnącej (ryc. 3)

Przed pracą przy tarczy tnącej należy odłączyć narzędzie od gniazdka zasilania.

Poczekać chwilę przed dotknięciem tarczy tnącej. Może być bardzo gorąca.

Zęby tarczy są bardzo ostre.

• Odchylić głowicę urządzenia do góry.
• Poluzować śrubę płyty pokrywy (A), ale nie wyjmować jej z narzędzia.
• Unieść i przytrzymać w górze dolną osłonę tarczy tnącej, aby odsłonić trzpień gwintowany tarczy tnącej.
• Wcisnąć gałkę blokady wrzeciona (23) aby je włączyć, obrócić tarczę tnącą (2) ręką do zablokowania.
• Przekręcić w prawo śrubę blokującą tarczę za pomocą klucza imbusowego (d), aby ją poluzować.
• Usunąć śrubę blokującą, kołnierz zewnętrzny (a) i tarczę tnącą (b).
• Usunąć wióry i pył z okolicy wrzeciona i kołnierzy.
• Założyć nową tarczę tnącą, kołnierze i śrubę blokującą. Sprawdzić, czy kierunek obrotu tarczy odpowiada kierunkowi obrotu silnika.
• Przed ponownym rozpoczęciem pracy z pilarką sprawdzić, czy wszystkie urządzenia zabezpieczające są prawidłowo zamontowane i w dobrym stanie roboczym. Ważne! Przy każdej wymianie tarczy tnącej należy się upewnić, że może się ona swobodnie obracać we wkładce stołu (8) w ustawieniu prostopadłym i pod kątem 45°.

Podczas wymiany tarczy tnącej można dokręcić pręt do przesuwania gałką blokującą (20).

10 CZYSZCZENIE I KONSERWACJA

Przed konserwacją urządzenia należy wyciągnąć wtyczkę z gniazdka.

10.1 Czyszczenie

• Obudowę regularnie czyścić miękką szmatką, najlepiej po każdym użyciu.
• Jeśli zabrudzenia nie można łatwo usunąć, należy użyć miękkiej szmatki zwilżonej wodą z mydłem.
• Nie wolno używać rozpuszczalników takich, jak benzyna, alkohol, woda amoniakalna itp. Te rozpuszczalniki mogą uszkodzić elementy z tworzyw sztucznych.

Woda nie może dostać się do wnętrza elektronarzędzia!

10.2 Przewód zasilający

Uszkodzony przewód zasilający (lub wtyczka sieciowa) muszą być wymienione. Wymiany przewodu zasilającego powinien dokonywać wyłącznie elektryk o odpowiednich kwalifikacjach.

11 PARAMETRY TECHNICZNE

Napięcie nominalne	220-240 V ~ 50 Hz
Moc znamionowa	2200 W (S6 25%)
Prędkość bez obciążenia	5000 obr./min
Klasa ochrony	II
Rozmiar tarczy	305 mm x 30 mm x 3,0 mm

12 MAKSYMALNE WYMIARY CIECIA

Kąt odchylenia stolika roboczego	Kąt odchylenia głowicy	Wysokość x szerokość (mm)
90°	90°	105 x 330 mm
45°	90°	105 x 235 mm
90°	45°	60 x 330 mm (lewa)
90°	45°	38 x 330 mm (prawa)
45°	45°	60 x 235 mm (lewa)
45°	45°	38 x 235 mm (prawa)

13 EMISJA DźWIĘKU

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=1,5 m/s²)

Poziom ciśnienia akustycznego LpA	91 dB(A)
Poziom mocy akustycznej LwA	104 dB(A)

UWAGA! Moc akustyczna dźwięku może przekraczać 85 dB(A), w takim wypadku należy zastosować środki indywidualnej ochrony słuchu.

14 PRZECHOWYWANIE

■ Dokładnie oczyścić całe urządzenie i jego akcesoria.
- Przechowywać urządzenie w stabilnym i bezpiecznym położeniu w chłodnym, suchym i niedostępnym dla dzieci miejscu, nie narażając go na zbyt wysoką ani zbyt niską temperaturę.
- Chronić urządzenie przed bezpośrednim działaniem promieni słonecznych. W miarę możliwości urządzenie należy przechowywać w ciemności.
- Nie wolno go przechowywać w plastikowych workach, które mogłyby powodować powstawanie wilgoci.

15 ROZWIAZYWANIE PROBLEMÓW

PROBLEM	PRAWDOPODOBNA PRZYCZYNA	ROZWIAZANIE
Silnik się nie uruchamia.	Brak zasilania elektrycznego w urządzeniu.Silnik jest przeciążony lub przegrzany.	Sprawdzić zasilanie i przewody zasilające.Pozwolić na pracę urządzenia bez obciążenia przez 2 minuty, aby umożliwiać jego ochłodzenie.
Zbyt silne wibracje.	Poluzowane śruby lub części.Nieprawidłowy montaż ukośnicy.Nieprawidłowe podparcie elementu obrabianego.	Dokręcić wszystkie śruby.Prawidłowo zamocować ukośnicę.Zamocować obrabiany element.

16 GWARANCJA

• Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.
• Gwarancja obejmuje awarie wynikające z wad materiałowych i wykonawczych, nie obejmuje natomiast wad wynikających z normalnego zużycia takich części jak: łożyska, szczotki, przewody, wtyczki oraz takich akcesoriów jak końcówki, wiertła, brzeszczoty piły itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie produktu, jego modyfikacji i wypadków. Gwarancja nie obejmuje również kosztów transportu.
• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy akumulatorów i ładowarek oraz części uszkodzonych z powodu zwykłego zużycia, takich jak w szczególności łożyska, szczotki, przewody, wtyczki itd. Niniejsza gwarancja nie obejmuje również takich akcesoriów jak wiertła, bity, tarcze tnace itd.
• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
  ■ Wiecej informacji można uzvskać, dzwoniac na numer: 00 32 3 292 92 90.
• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
• Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).
  ■ Jako dowód zakupu należy zachować rachunek.
• Niezdemontowane narzędzie należy zwrócić do sprzedawcy w oryginalnej plastikowej walizce (jeżeli produkt był w nia fabrycznie zapakowany) wraz z dowodem zakupu.

17 ŚRODOWISKO NATURALNE

Zużytego urządzenia nie wolno się pozbywać wraz z normalnymi odpadami z gospodarstwa domowego. Należy z nim postępować zgodnie z odpowiednimi przepisami ochrony środowiska.

Odpady wytworzone przez urządzenia elektryczne nie mogą być traktowane jak zwykle odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.

18 DEKLARACJA ZGODNOŚCI

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że

produkt: Ukośnica uchylna dwustronnie z przesuwem

znak towarowy: POWERplus

model: POWX075750DB

spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opartych na zastosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.

Dyrektywy europejskie (wraz z dyrektywami je zmieniającymi, jeżeli takie istnieją):

2011/65/UE

2006/42/WE

2014/30/UE

Europejskie normy zharmonizowane (wraz z ewentualnymi zmianami):

EN62841-1:2015

EN62841-3-9:2015

EN IEC 55014-1 : 2021

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany działa w imieniu zarządu firmy, na podstawie udzielonego mu pełnomocnictwa,

Philippe Vankerkhove

Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami
