Produkttype	Teleskopisk dobbeltfasedynsav
Mærke	PowerPlus
Model	POWX075750DB
Nominel spænding	220-240 V ~ 50 Hz
Nominel effekt	2200 W (S6 25%)
Tomgangshastighed	5000 min⁻¹
Klinge dimensioner	305 mm x 30 mm x 3,0 mm
Skærekapacitet (90°/90°)	105 x 330 mm
Skærekapacitet (45°/90°)	105 x 235 mm
Skærekapacitet (90°/45° venstre)	60 x 330 mm
Skærekapacitet (90°/45° højre)	38 x 330 mm
Beskyttelsesklasse	II (dobbelt isolering)
Lydtryksniveau (LpA)	91 dB(A)
Lydeffektniveau (LwA)	104 dB(A)
Laser guide	Ja, klasse 2
Støvpose inkluderet	Ja
Garanti	36 måneder

Ofte stillede spørgsmål - POWX075750DB PowerPlus

Hvilken type savklinge skal bruges med POWX075750DB?

Brug kun klinger, der overholder standard EN847, med dimensioner 305 mm x 30 mm x 3,0 mm, anbefalet af producenten.

Hvordan skifter jeg savklingen?

Tag stikket ud af værktøjet, vip hovedet opad, løsn skruen på afdækningspladen, løft beskyttelsesskærmen, lås akslen med knappen (23), og løsn derefter låsebolten med uret med unbrakonøglen. Saml i omvendt rækkefølge.

Motoren starter ikke, hvad skal jeg gøre?

Kontrollér, at ledningen og stikket er i god stand og tilsluttet. Hvis motoren er overbelastet, lad maskinen køre i tomgang i 2 minutter for at køle ned.

Hvordan justerer jeg den vandrette geringsvinkel?

Løsn bordets låsehåndtag (6), træk håndtaget (7) opad, drej bordet til den ønskede vinkel (fra -45° til 45°), og spænd derefter håndtaget (6).

Hvordan bruges laserguiden?

Aktivér laseren via kontakten (29). Den projicerede stråle på emnet muliggør præcis skæring. Se aldrig direkte ind i laserstrålen.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller, hold hænderne væk fra skærelinjen, brug spændetangen, og bær ikke handsker under brug.

Hvordan rengør jeg dyngesaven?

Tag stikket ud. Rengør rammen med en blød klud og sæbevand om nødvendigt. Brug aldrig opløsningsmidler som benzin eller sprit.

Hvad gør jeg ved for store vibrationer?

Kontrollér, at alle skruer er strammet, at saven er korrekt monteret, og at emnet er godt fastspændt.

Hvad er den maksimale skærekapacitet?

Ved 90°/90° er kapaciteten 105 x 330 mm. De andre konfigurationer er beskrevet i vejledningen.

Hvordan transporterer jeg saven sikkert?

Sænk savhovedet, lås det med fastholdelsesstiften (17), træk derefter klingen fremad og spænd låsen på glidestangen (21).

BRUGSANVISNING POWX075750DB PowerPlus

- Bordinnegget må skiftes när det er slitt.

■ Bly fra blyholdig maling

Sørg for at arbeidsstykket ikke kan slynges ut. Klemmen (11) er anordningen som sørger for dette.

Ikke slipp håndtaket (13) när kuttet er ferdig, men hold maskinhodet og la det løftes sakte

9.10 Laser

Kurvede og runde arbeidsstvkker må festes så de ikke glipper.

Vent en stund før du berører sagbladet. Det kan være veldig varmt.

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

5.1 Arbejdsområde....4

5.2 Elektrisk sikkerhed 4

5.3 Personlig sikkerhed....5

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer 5

5.5 Service....5

6 SUPPLERENDE SIKKERHEDSFORSKRIFTER ....5

7 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR LASERE ....7

8 MONTERING 7

8.1 Montering af sideskinner....7

8.2 Montering af spændeanordningen....7

9 BETJENINGSVEJLEDNING....7

9.1 Transport af geringssaven 7

9.2 Støv- og spånudsugning 8

9.3 Fastspænding af arbejdsemnet....8

9.4 Horisontal geringsvinkel 8

9.5 Justering af skærevinklen (Fig. 1a - b)....8

9.6 Dobbelt skråsnit (Fig. 2)....8

9.7 Justering af glideskinne 8

9.8 Dybdeanslag....8

9.9 Tænd og sluk....9

9.10 Laser....9

9.11 Støvpose....9

9.12 Savning....9

9.13 Savning af specielle arbejdsemner....10

9.14 Udskiftning af savklingen (Fig. 3)....10

10 RENG∅RING OG VEDLIGEHOLDELSE....10
10.1 Rengøring....10
10.2 Tilslutningskabel.... 10
11 TEKNISKE DATA....11
12 SAVEKAPACITET....11
13 ST∅J....11
14 OPBEVARING....11
15 FEJLFINDING 11
16 GARANTI....12
17 MILJ∅ 12
18 KONFORMITETSERKLÆRING....13

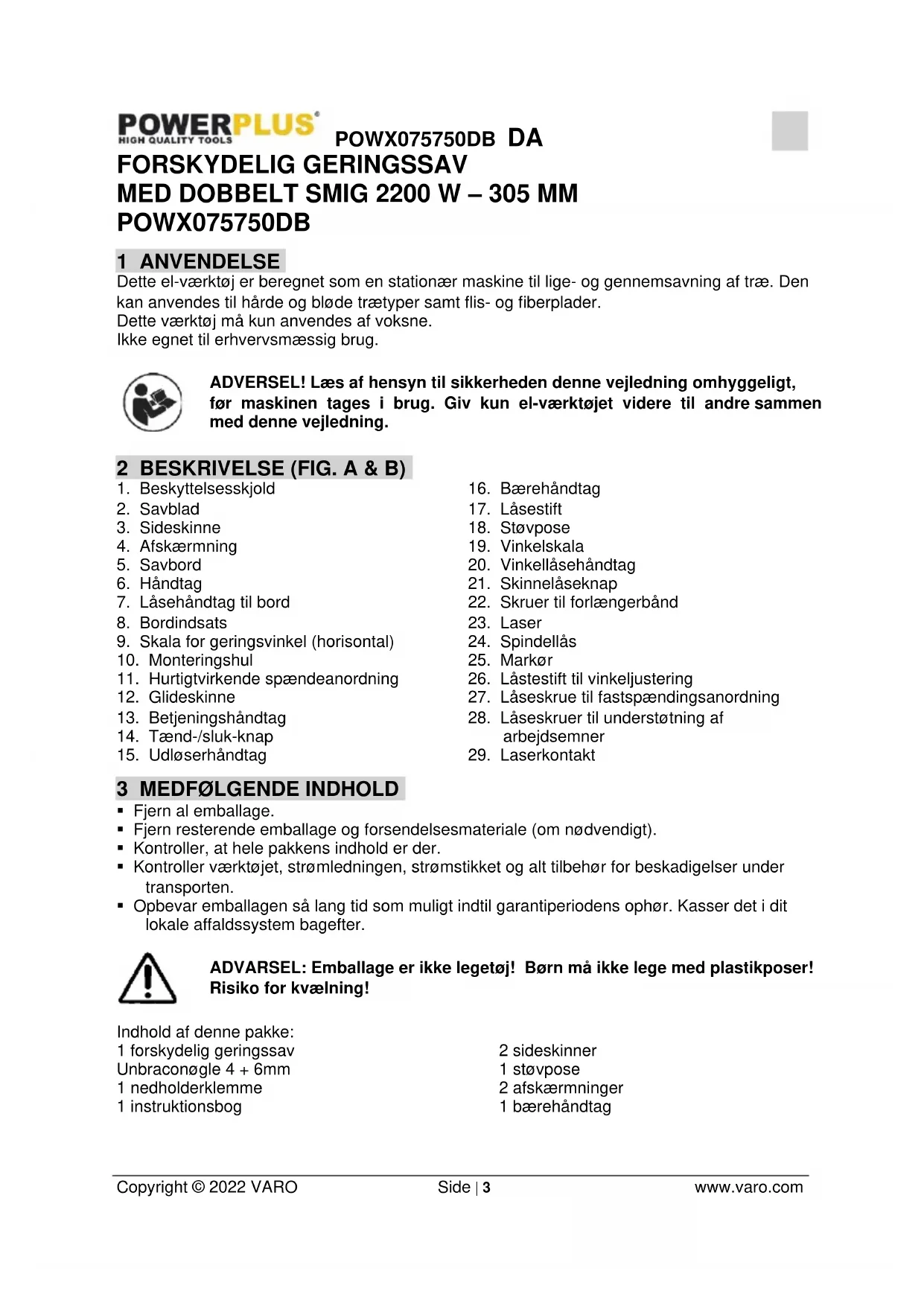

FORSKYDELIG GERINGSSAV

MED DOBBELT SMIG 2200 W - 305 MM

POWX075750DB

1 ANVENDELSE

Dette el-værktøj er beregnet som en stationær maskine til lige- og gennemsavning af træ. Den kan anvendes til hårde og bløde trætyper samt flis- og fiberplader.

Dette værktøj må kun anvendes af voksne.

Ikke egnet til erhvervsmæssig brug.

ADVERSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A & B)

1. Beskyttelsesskjold

2. Savblad

3. Sideskinne

4. Afskærmning

5. Savbord

6. Håndtag

7. Låsehåndtag til bord

8. Bordindsats

9. Skala for geringsvinkel (horisontal)

10. Monteringshul

11. Hurtigtvirkende spændeanordning

12. Glideskinne

13. Betjeningshåndtag

14. Tænd-/sluk-knap

15. Udløserhåndtag

16. Bærehåndtag

17. Låsestift

18. Støvpose

19. Vinkelskala

20. Vinkellåsehändtag

21. Skinnelåseknap

22. Skruer til forlængerbånd

23. Laser

24. Spindellås

25. Markør

26. Låstestift til vinkeljustering

27. Låseskrue til fastspændingsanordning

28. Låseskruer til understøtning af arbejdsemner

29. Laserkontakt

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.

- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.

- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

Indhold af denne pakke:

1 forskydelig geringssav

Unbraconøgle 4 + 6mm

1 nedholderklemme

1 instruktionsbog

2 sideskinner

1 støvpose

2 afskærmninger

1 bærehåndtag

Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		Brug øjenbeskyttelse.
	Læs vejledningen før brug.		I overensstemmelse med de obligatoriske krav i EU-direktiverne.
	Brug handsker.		Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VÆRKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El-værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

- Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks upmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.

- Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.

- Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.

- Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en dreijende del af værktøjet, kan forårsage kvæstelser.

- Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.

- Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.

- Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

- Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.

- Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

- Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindren utilsigtet start af værktøjet.

- El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

- Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

- Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

- Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SUPPLERENDE SIKKERHEDSFORSKRIFTER

■ Benvt altid høreværn.
- Udstvret må aldrig bruges i nærheden af brændbare væsker og gasser.
- Brug ALDRIG udstyret, når der er påmonteret en skæreskive (i stedet for en savklinge).
- Kontroller savklingen for små revner og skader før brug. En revnet eller beskadiget klinge skal udskiftes øjeblikkeligt.

POWX075750DB DA

- Brug kun savklinger som anbefales af producenten, og som overholder EN847-1 standarden.

- Benyt altid det tilbehør som anbefales i denne vejledning.

- Vælg den korrekte savklinge til det materiale, som skal saves.

- For at reducere støjdannelse skal det altid sikres, at klingen er skarp og ren.

- Brug kun klinger som er slebet korrekt. Overskrid aldrig den maksimumshastighed, der er anført på savklingen.

- Før savklingen monteres, skal akslen, flangerne (især samlingsfladerne) og sekskantmøtrikken rengøres. Forkert montering kan medføre at savklingen vibrerer, slår eller glider.

- Sørg for at klingen ikke kommer i kontakt med metal såsom søm og skruer. Søg efter og fjern alle søm, skruer og andre fremmedobjekter fra arbejdsemnet, før arbejdet påbegyndes.

- Fjern skruenøgler, afsavede dele og andre emner fra savbordet, før der tændes på kontakten.

- Brug ALDRIG handsker når du arbejder. Brug af handsker anbefales kun til udskiftning af saveværktøj.

- Sørg for at dine hænder ikke placeres på savklingens skærelinje.

- Stil dig ALDRIG i savklingens skæreretning og lad ALDRIG andre stå i denne position.

- Lad saven køre i et øjeblik, før arbejdsemnet indføres. Lyt efter vibrationer eller bankelyde ved savklingen, da dette kan være tegn på, at klingen enten ikke monteret korrekt eller er ubalanceret.

- Udstyret må ikke anvendes til at lave riller eller forsænkninger.

- Udskift bordindsatsen, när den er udslidt.

- Udfør ALDRIG justeringer mens maskinen kører. Tag stikket ud af kontakten før der udføres justeringer.

- Brug om nødvendigt en skubbeblok. Der skal ALTID anvendes en skubbeblok til langsgående savning af mindre arbejdsemner, således at dine hænder og fingre holdes i sikker afstand til savklingen.

- Skubbeblokken skal altid stilles væk, når den ikke er i brug.

- Vær ekstra opmærksom på de instrukser som hjælper med at reducere risikoen for tilbageslag. Tilbageslag er en pludselig reaktion der opstår som følge af en fastklemt, bukket eller dårligt justeret savklinge. Tilbageslag får arbejdsemnet til at blive slynget tilbage i retning mod brugeren. Tilbageslag kan føre til alvorlige skader. Tilbageslag kan undgås ved at holde savklingen skarp, ved at holde glideskinnen parallelt til savklingen, ved at holde spaltekniven og klingeskærmen i god stand og i den rette position, ved at holde god fast i arbejdsemnet indtil det er skubbet helt forbi savklingen og ved ikke at save bukkede og skæve træstykker eller dele, som ikke har en lige kant, der kan bevæge sig langs glideskinnen i en langsgående retning.

- Udfør aldrig arbejde med fri hånd. Med "Fri hånd" menes, at du bruger dine hænder til at understøtte arbejdsemnet eller til at føre det med hænderne i stedet for at bruge glideskinnen eller geringsblokken. B∅J dig aldrig over eller rundt om savklingen. Ræk ALDRIG ud efter et arbejdsemne, før savklingen er stoppet helt.

- Undgå pludselig og for hurtig indføring af et arbejdsemne. Arbejdsemner, der er lavet af hårdt materiale, skal indføres så langsomt som muligt. Fold og drej aldrig et arbejdsemne mens det føres ind i saven. Hvis savklingen sidder fast eller holder op med at dreje mens arbejdsemnet indføres, skal maskinen slukkes øjeblikkeligt. Træk stikket ud af kontakten. Fjern den genstand som blokerer saven.

- Forsøg ALDRIG på at fjerne afsavede spåner og rør aldrig ved klingeskærmen så længe savklingen drejer.

- Fjern alle løse knaster fra arbejdsemnet, F∅R savningen påbegyndes.

- Kablet må ikke mishandles. Træk aldrig i kablet for at hive stikket ud af kontakten. Kablet må ikke udsættes for varme, olie og skarpe kanter.

• Visse typer af støv, der genereres under arbejde med saven, kan indeholde kemikalier, der kan forårsage kræft, fødselsdefekter eller andre genetiske skader. Eksempler på disse substanser omfatter:
  ■ Bly fra blyholdig maling.
• Arsenik og krom fra kemisk behandlet træ.
• Sundhedsrisikoen fra denne slags eksponering afhænger af, hvor ofte du udfører denne slags arbejde.
• Råd til at reducere eksponering for sådanne kemikalier: Arbejd altid i velventilerede omgivelser med certificeret sikkerhedsudstyr såsom støvmasker, der er specielt udviklet til filtrering af mikroskopiske partikler.
• Ved savning skal udstyret forbindes til et støvudsugningssystem.
• Skærmen kan løftes op, mens et arbejdsemne placeres eller for at få nemmere adgang under vedligeholdelsesarbejde. Sørg for at savklingen er blevet sænket og placeret fladt ind mod savbordet før værktøjet forbindes til strømforsyningen.

7 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR LASERE

Advarsel! Laserstrålen kan forårsage alvorlige øjenskader. Man må aldrig se eller stirre direkte ind i laserstrålen.

• Peg ikke med laserstrålen på andre mennesker, hverken direkte eller indirekte via reflekterende overflader.
• Denne laser er klasse 2 og overholder bestemmelserne med gældende standarder. Enheden indeholder ikke nogen servicerbare komponenter. Huset må ikke under nogen omstændigheder åbnes. Hvis enheden er beskadiget, må den kun repareres af en autoriseret servicetekniker.
• Briller beskytter ikke imod laserens stråler.

8 MONTERING

Tag strømstikket ud af kontakten før der udføres nogen form for justering eller vedligeholdelse.

Geringssaven må ikke anvendes før den er samlet helt og klargjort korrekt til brug i overensstemmelse med denne brugsanvisning.

8.1 Montering af sideskinner

• Løsn skruen og anbring sideskinner i positioneringshullerne.
• Fastgør sideskinner med skruen for at forhindre, at de glider ud af position.

8.2 Montering af spændeanordningen

Spændeanordningen (11) kan monteres enten på venstre eller højre side af parallelanslaget.

Sæt skruestikstangen i hullet i anslaget og fastgør med låseskrue.

9 BETJENINGSVEJLEDNING

9.1 Transport af geringssaven

Brug läsestiften (17) ved transport af maskinen.

Træk geringssaven nedad og lås den i sænket position ved at trække, dreje og skubbe låsestiften i. På denne måde bliver saven fastspændt.

Træk savbladet fremad og bloker ved at spænde spindellåsen (21).

9.2 Støv- og spånudsugning

For indbygget støvudsugning placer støvposen (18) på spånejektoren.

Brug en støvsugerslange til eksterne spåner.

Støvposen kan ikke fjerne alle spåner! Den er udviklet til at bryde støvudsugningen.

9.3 Fastspænding af arbejdsemnet.

Sørg for at arbejdsemnet ikke kan katapulteres. Den bedste måde at undgå dette er ved at bruge spændeanordningen (11).

• Tryk arbejdsemnet ind mod afskærmningen (4) og mod spændeanordningens anslag.
• Stram spændeanordning en (11) med uret for at fastgøre arbejdsemnet.

9.4 Horisontal geringsvinkel

Den horisontale geringsvinkel kan indstilles fra -45° til 45°. Skalaen for den horisontale geringsvinkel viser den aktuelle indstilling i grader.

• Løsn låsehåndtaget til bord (6).
• Træk bordets låsehåndtag (7) op, og drej savbordet (5) til den ønskede vinkel (til højre eller venstre). Den ønskede vinkel kan aflæses på skalaens kannelering.(9)
• Spænd läsehåndtaget til bord (6) med uret.

9.5 Justering af skærevinklen (Fig. 1a - b)

• Det anbefales at lade en uddannet tekniker justere bladets vinkel.
• Stil dig bag geringssaven.
• Løsn vinkellåsehåndtaget (20) ved at dreje det mod uret.
• Sørg for, at låsestiften (26) er i den lukkede position som vist i Fig. 1a.
• Drej den 4 mm sekskantnøgle med uret til ved vippe skærebladet til højre, indtil bladet er i en 90° vinkel i forhold til skærebordet ved hjælp af en retvinkel. (Fig. 1b)
• Eller drej om nødvendigt sekskantnøglen mod uret for at vippe skærebladet til venstre. Du er nødt til at skubbe bladet manuelt til venstre indtil det er i en 90° vinkel i forhold til skærebordet ved hjælp af en retvinkel. (Fig. 1b)
• Der skal være fuld kontakt mellem bladet og den retvinklen (medfølger ikke).

9.6 Dobbelt skråsnit (Fig. 2)

Geringssaven kan bruges til at lave snit til venstre og højre side i en vinkel på 45° til -45°.
- Løft maskinhovedet til sin øverste position.
- Slip drejeskive ved at løsne låsehåndtaget til bord (7).
- Juster drejeskiven til den ønskede vinkel med håndtaget.
- Stram låsehåndtaget til bord (7) igen for at fastgøre drejeskiven i position.
- Løsn låseknappen (20), låsestiften (26) og hold håndtaget (13), vip maskinhovedet til venstre eller højre til den ønskede vinkellære (19).
- Stram låsegrebet (20), låsestiften (26) og udført snittet.

9.7 Justering af glideskinne

Når der ikke ønskes et komplet snit gennem arbejdsemnet, skal dybdeanslagsbolten at regulere snitdybden.

Juster kun på den forreste bolt. Den bageste bolt bruges til at forhindre klingen i at skære i bordet under normal savning. Juster ikke på den bageste bolt.

■ Løsn läsestiften.
■ Løft savhovedet opad.
- Skub dybdeanslaget til venstre for at bruge dybdeanslagsboltens indstillinger.
- Træk ned på savhovedet for at kontrollere den aktuelle indstilling.
- For at ændre indstillingen skal du først løsne den riflede dybdeanslagsmøtrik på dybdeanslagsbolten. Drej dybdeanslagsbolten med uret for at reducere dybden og mod uret for at øge dybden. Spænd dybdeanslagsbolten, när justeringen er udført.
- Skub om nødvendigt dybdeanslaget til højre for at deaktivere det midlertidigt.

9.9 Tænd og sluk

Brug for en sikkerheds skyld begge hænder til at tænde og slukke for maskinen.

- Forbind værktøjet til en strømforsyning.

• Tænd for maskinen ved at trykke on-/off-knappen (14) og låseknappen (24) ned på samme tid.
• Når du ønsker at slukke for maskinen, skal du slippe tænd/sluk-kontakten (14).
• Vigtigt! Placer det materiale, du ønsker at save, fladt på maskinoverfladen og fastgør det med fastspændingsanordningen (11), således at materialet ikke forrykker sig under savningen.
• Når saven er blevet startet skal man vente på at savklingen (2) når op på sin maksimumshastighed.
• Tryk udløserarmen (15) sidelæns og brug håndtaget (13) til at flytte maskinhovedet gennem arbeidsemnet med et ensartet og let fremadrettet tryk.
• Efter endt savning skal maskinen føres tilbage til dens øverste udgangsposition. Slip herefter for on-/off-knappen.

Forsigtig! En returfjeder i maskinen rejser automatisk maskinhovedet opad, när savningen er gennemført.

Giv ikke slip på håndtaget (13) efter endt savning. Stabiliser i stedet maskinhovedet og rejs det langsomt opad.

9.10 Laser

■ Du kan tænde og slukke for laseren med kontakten (29).
■ Laseren (22) retter en stråle mod arbeidsemnet.
- Ekstremt præcise skæringer kan udføres ved hjælp af laserfunktionen.

9.11 Støvpose

Støvposen (18) monteres på støvudsugningsadapteren. Når støvposen er cirka halvt fyldt, skal den tages af værktøjet og tømmes.

9.12 Savning

Sørg for at savklingen ikke sætter sig fast, mens du saver. Dette vil forårsage skader på og afbrænding af motoren. Hvis savklingen blokeres, skal grebet løsnes øjeblikkeligt for at forhindre, at motoren bliver beskadiget.

• Fastspænd arbeidsemnet.
• Indstil den ønskede horisontale geringsvinkel eller den ønskede vertikale smigvinkel.
  ■ Tænd for maskinen.
  ■ Fly t langsomt maskinens arm (13) nedad.
• Ved lange arbejdsemner skal du bruge skyderen, løsn låseknappen til dette formal.
  ■ Sav igennem arbejdsemnet.

■ Sluk for maskinen.
- Vent med at fjerne arbejdsemnet, indtil savklingen (2) er stoppet helt.

9.13 Savning af specielle arbejdsemner

Kurvede eller runde arbejdsemner skal fastgøres, så de ikke glider.

Sørg for at der ikke er mellemrum mellem arbejdsemnet og afskærmningen (4) eller savbordet (5).

9.14 Udskiftning af savklingen (Fig. 3)

Kobl værktøjet fra strømforsyningen før der udføres arbejde på savklingen.

Vent et øjeblik med at røre ved savklingen. Den kan være meget varm.

Savklingens tænder er meget skarpe.

■ Drej maskinhovedet opad.
- Løsn dækpladsskruen (A), men fjern ikke denne skrue fra værktøjet.
- Løft og hold den nederste klingeskærm op for at blotlægge den gevindskårne klingebolt.
- Tryk på spindelåsen (23) for at aktivere den, drej savklingen (2) med hånden, indtil den er låst.

- Løsn knivlåsebolten ved at dreje den med uret med unbrakonøglen (d).

- Fjern läsebolten, yderflangen (a), savklingen (b).

- Kontrollér, at alle sikkerhedsanordninger er korrekt monteret og i god stand, før du begynder at arbejde med saven igen. Vigtigt! Hver gang du skifter savblad, skal du kontrollere, at det drejer frit i bordindsatsen (8) i både vinkelret og 45° vinkelindstilling.

Når savklingen udskiftes, kan du spænde glideskinne med låsegrebet (20).

10 RENG∅RING OG VEDLIGEHOLDELSE

Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

10.1 Rengøring

- Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.

- Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand.

- Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

Sørg for at der ikke kan komme vand ind i el-værktøjet!

10.2 Tilslutningskabel

Hvis tilslutningskablet (eller netstikket) er beskadiget, skal det udskiftes. Tilslutningskablet må kun udskiftes af en kvalificeret specialist (kvalificeret elektriker).

11 TEKNISKE DATA

Nominal spænding	220-240 V ~ 50 Hz
Strømforbrug	2200 W (S6 25%)
Ubelastet omdrejningstal	5000 min-1
Beskyttelsesklasse	II
Klingens størrelse	305 mm x 30 mm x 3,0 mm

12 SAVEKAPACITET

Vinkel for arbejdsbord	Hældningsvinkel for hoved	Højde x bredde (mm)
90°	90°	105 x 330 mm
45°	90°	105 x 235 mm
90°	45°	60 x 330 mm (venstre)
90°	45°	38 x 330 mm (højre)
45°	45°	60 x 235 mm (venstre)
45°	45°	38 x 235 mm (højre)

13 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA	91 dB(A)
Lydeffektniveau LwA	104 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

14 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.
• Opbevar maskinen uden for børns rækkevidde, i en stabil og sikker position, på et køligt og tørt sted, undgå for høje og for lave temperaturer.
• Maskinen må ikke udsættes for direkte sollys. Opbevar den om muligt i mørke.
• Maskinen må ikke opbevares i plastikposer, da dette vil opbygge fugtighed.

15 FEJLFINDING

PROBLEM	ÅRSAG	G∅R F∅LGENDE
Motoren kører ikke.	Strømmen når ikke ind i maskinen.Motoren er overbelastet eller overophedet.	Kontroller stikkontakten og strømkablet.Lad maskinen køre i tomgang i 2 minutter for at køle af
Vibrationerne er for kraftige	Skruer eller dele sidder løstGeringssaven er ikke monteret korrekt.Arbejdsemnet er ikke understøttet korrekt.	Efterspænd alle skruerne.Monter geringssaven korrekt.Fastspænd arbejdsemnet.

16 GARANTI

- Produktet dækkes af garanti i en periode på 36 måneder fra den første købers købsdato.

- Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

- Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

- Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet..

- Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.

■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.

- Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.

- Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.

- Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.

- Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegvndelsen af en ny garantiperiode, hvis apparatet udskiftes.

■ Apparater eller dele, som udskiftes under garantien, bliver Varo NV's eiendom.

- Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)

- Købskvitteringen skal opbevares som bevis på købsdatoen.

- Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale plæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

17 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

VARO N.V – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Varemærke: POWERplus

Varenummer: POWX075750DB

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN62841-1:2015

EN62841-3-9:2015

EN IEC 55014-1 : 2021

Undertegnede handler på vegne af selskabets administrerende direktør,

Philippe Vankerkhove

Regulatory Affairs (afdelingen for juridiske anliggender) – Compliance Manager
