| Terméktípus | Teleszkópos, dupla ferde gérvágó fűrész |
| Márka | PowerPlus |
| Modell | POWX075750DB |
| Névleges feszültség | 220-240 V ~ 50 Hz |
| Névleges teljesítmény | 2200 W (S6 25%) |
| Üresjárati fordulatszám | 5000 min⁻¹ |
| A penge méretei | 305 mm x 30 mm x 3,0 mm |
| Vágási kapacitás (90°/90°) | 105 x 330 mm |
| Vágási kapacitás (45°/90°) | 105 x 235 mm |
| Vágási kapacitás (90°/45° bal) | 60 x 330 mm |
| Vágási kapacitás (90°/45° jobb) | 38 x 330 mm |
| Védelmi osztály | II (kettős szigetelés) |
| Hangnyomásszint (LpA) | 91 dB(A) |
| Hangteljesítményszint (LwA) | 104 dB(A) |
| Lézeres irányítás | Igen, 2. osztály |
| Porzsák mellékelve | Igen |
| Garancia | 36 hónap |
Gyakran ismételt kérdések - POWX075750DB PowerPlus
Felhasználói kérdések a következőről POWX075750DB PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét POWX075750DB - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWX075750DB márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWX075750DB PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
2 LEÍRÁS (A & B ÁBRA 3
3 CSOMAGOLÁS TARTALMA....3
4 JELZÉSEK 4
5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ 4
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Szerviz....6
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK 6
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK ...... 7
8 ÖSSZESZERELÉS....7
8.1 Az oldalsó támasztórúd felszerelése....8
8.2 A befogó felszerelése....8
9 MÜKÖDTETÉSI UTASÍTSOK......8
9.1 A gérvágó fűrész szállítása....8
9.2 Fürészpor és fadarabkák eltávolítása....8
9.3 A munkadarab befogása 8
9.4 Vízszintes gérszög....8
9.5 A vágási szög beállítása (1a. – b. ábra)....8
9.6 Kettős ferdevágás (2. ábra)....9
9.7 Csúszó zár beállítása....9
9.8 Mélységütköző....9
9.9 BE / KI kapcsolás....9
9.10 Lézer....10
9.11 Porzsák....10
9.12 Fúrészelés....10
9.13 Speciális munkadarabok fűrészelése....10
9.14 A fürészlap cseréje (3 Ábra).... 10
POWERPLUS® HIGH QUALITY TOOLS
POWX075750DB HU
10 TISZTÍTÁS ÉS KARBANTARTÁS 11
10.1 Tisztítás....11
10.2 Csatlakozókábel....11
11 MÜSZAKI ADATOK....11
12 VÁGÁSI TELJESÍTMÉNY.... 11
13 ZAJ 11
14 TÁROLÁS....12
15 HIBAELHÁRÍTÁS 12
16 JÓTÁLLÁS....12
17 KÖRNYEZETVÉDELEM 13
18 MEGFELELŐSÉGI NYILATKOZAT 13

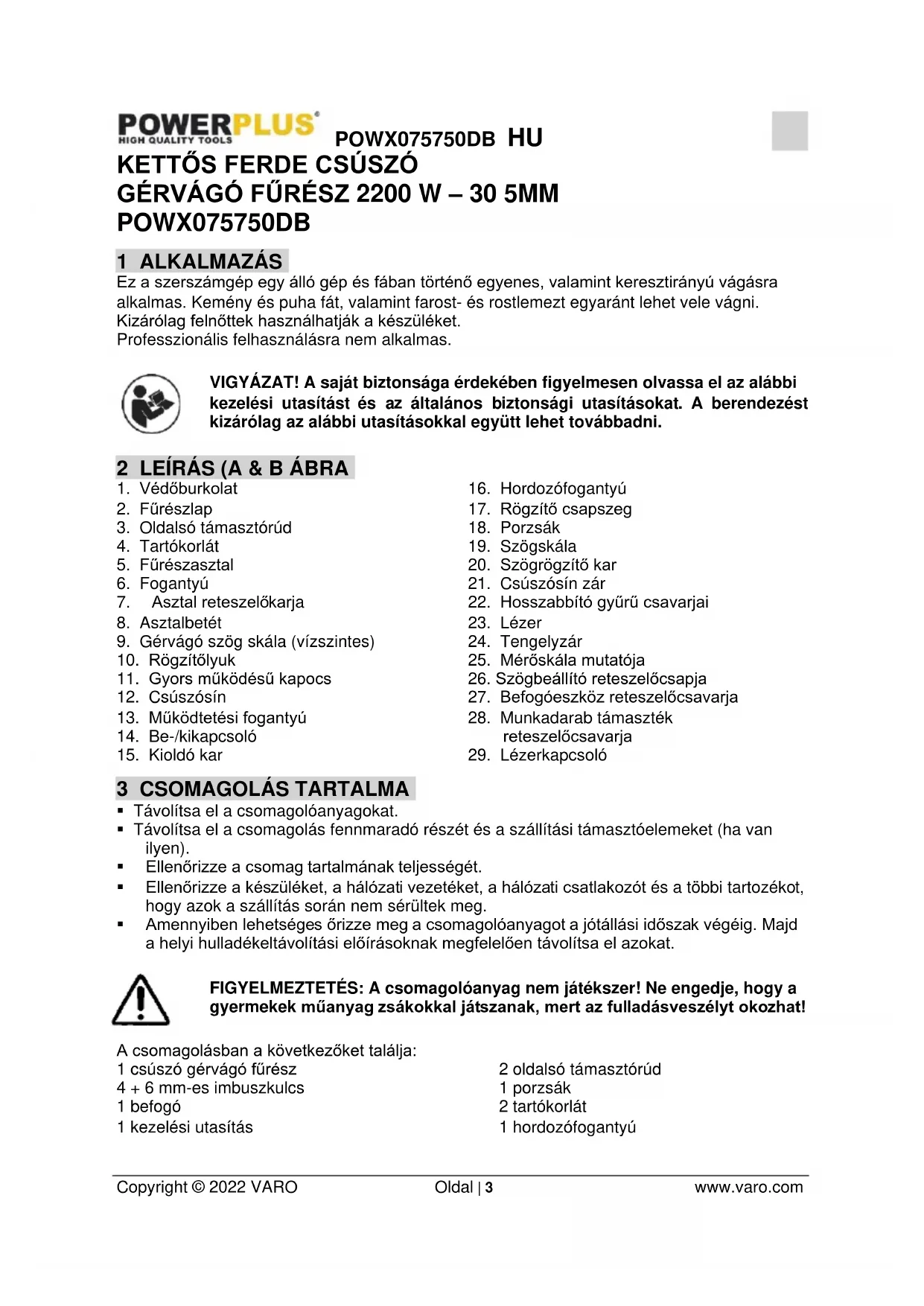

KETTŐS FERDE CSÚSZÓ GÉRVÁGÓ FÜRÉSZ 2200 W – 30 5MM POWX075750DB
1 ALKALMAZÁS
Ez a szerszámgép egy álló gép és fában történő egyenes, valamint keresztirányú vágásra alkalmas. Kemény és puha fát, valamint farost- és rostlemezt egyaránt lehet vele vágni. Kizárólag felnöttek használhatják a készüléket.
Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A & B ÁBRA
- Védőburkolat
- Fürészlap
- Oldalsó támasztórúd
- Tartókorlát
- Fürészasztal
- Fogantyú
- Asztal reteszelőkarja
- Asztalbetét
- Gérvágó szög skála (vízszintes)
- Rögzítőlyuk
- Gyors működésű kapocs
- Csúszósín
- Müködtetési fogantyú
- Be-/kikapcsoló
- Kioldó kar
- Hordozófogantyú
- Rögzítő csapszeg
- Porzsák
- Szögskála
- Szögrögzítő kar
- Csúszósín zár
- Hosszabbító gyűrű csavarjai
- Lézer
- Tengelyzár
- Mérőskála mutatója
- Szögbeállító reteszelőcsapja
- Befogóeszköz reteszelőcsavarja
- Munkadarab támaszték reteszelőcsavarja
- Lézerkapcsoló
3 CSOMAGOLÁS TARTALMA
■ Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
- Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
A csomagolásban a következőket találja:
1 csúszó gérvágó fűrész
4 + 6 mm-es imbuszkulcs
1 befogó
1 kezelési utasítás
2 oldalsó támasztórúd
1 porzsák
2 tartókorlát
1 hordozófogantyú
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Viseljen szemvédőt! | ||
 | Használat előtt olvassa el a kezelési utasítást! |  | Az európai irányelv(ek) szükséges követelményei szerint. | ||
 | Viseljen kesztyűt! |  | II. osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására. |
5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tűzet és/vagy súlyos sérülést okozhat. Órizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
-
Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
-
Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló "OFF (0)" (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON" (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata.
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok. - Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK
■ Mindig viseljen szemvédő felszerelést.
- Tilos a készüléket gyúlékony folyadékok vagy gázok közelében használni.
- TILOS a készüléket használni, amikor vágókorong (és nem fűrészkorong) van rá felszerelve.
- Minden használat előtt ellenőrizze, hogy a fűrészlapon apró repedések és sérülések találhatók-e. A repedt vagy sérült fűrészlapot azonnal cserélje ki.
Csak a gyártó által javasolt fűrészlapot használja, és melyek megfelelnek az EN847-1 szabványnak.
- Mindig az alábbi kezelési utasításban javasolt kiegészítőket használja.
- Válasszon a vágandó anyaghoz megfelelő fűrészlapot.
A zaj csökkentésének érdekében mindig ellenőrizze, hogy a fűrészlap éles és tiszta.
Csak megfelelően megélezett fűrészlapot használjon. Tilos a fűrészlapon megadott maximális sebességet túllépni.
- A fűrészlap felszerelése előtt tisztítsa meg a tengelyt, a peremeket (különösen az összeszerelési felületeket) és a hatlapú csavart. A nem megfelelő felszerelés rázkódást/kopogást, vagy a fűrészlap lecsúszását eredményezheti.
- Kerülje, hogy a fűrész fémekhez, például szöghöz vagy csavarhoz érjen. A munka megkezdése előtt vizsgálja meg a munkadarabot, és távolítsa el a szögeket, csavarokat és egyéb idegen tárgyakat.
- A készülék bekapcsolása előtt távolítsa el a csavarkulcsokat, levágott fadarabokat és egyéb tárgyakat a fűrészasztalról.
- TILOS munka közben kesztyűt viselni; a kesztyű viselését csak a vágószerszámok kicserélésekor javasoljuk.
Ellenőrizze, hogy a keze nincs a fűrészlap vágási vonalában.
TILOS a fürészlap vágási vonalában állni, és NE engedje, hogy bárki más abban a helyzetben álljon.
- Engedje a fürészt néhány percig működni, mielőtt azt a munkadarabba illeszti. Figyelje meg, hogy a fürészlap nem-e rezeg vagy kopog, mely a nem megfelelő felszerelés vagy a ki nem egyensúlyozott fürészlap jele.
- A berendezést nem lehet horony vagy vájat készítésére használni.
■ Cserélje ki az asztalbetétet, ha az elkopott.
- TILOS a készülék működése közben bármilyen beállítást végezni. Beállítás előtt húzza ki a dugót az aljzatból.
- Ha szükséges, használja a tolótelemet. A tolóelemet hosszanti vágás, vagy kisebb munkadarabok esetén használni KELL, hogy a keze megfelelő távolságban legyen a fűrészlaptól.
- Mindig tegye el a tolóelemet, amikor azt nem használja.
- Különösen figyeljen oda a VISSZAÜTÉS veszélyének csökkentésére vonatkozó utasításokra. A VISSZAÜTÉS a beakadt, elhajlott vagy rosszul beállított fűrészlap hirtelen reakciója. A VISSZAÜTÉS során a munkadarab visszarepül a kezelő irányába. A VISSZAÜTÉS súlyos sérülésekhez vezethet. A VISSZAÜTÉST el lehet kerülni, ha az alábbiakat betartja: a fűrészlapot élesen tartja, a hasítólécet a fűrészlappal párhuzamosan tartja, ha a hasítókést és a fűrészvédőt jó állapotban és a megfelelő helyzetben tartja, ha erősen tartja a munkadarabot, amíg az teljesen végig nem halad a
POWX075750DB HU
fürészlap mellett, és ha nem fürészel elferdült vagy aszimmetrikus fadarabot, vagy olyan munkadarabot, mely nem rendelkezik egyenes széllel, hogy az hosszirányban el tudjon haladni a hasítóléc mellett.
- Ne végezzen szabad kézzel végzett műveleteket. A szabad kéz azt jelenti, hogy a kezével támasztja meg a munkadarabot, vagy a kezével vezeti a hasítóléc vagy a tolóelem helyett.
- TILOS a fűrészlap fölé vagy azon áthajolni. TILOS munkadarabért nyúlni addig, amíg a fűrészlap teliesen le nem állt.
- Kerülje a munkadarab hirtelen és túl gyors betöltését. A kemény anyagból készült munkadarabokat a lehető leglassabban kell betölteni. Tilos a munkadarabot behajlítani vagy elforgatni miközben azt a fűrészbe tölti. Ha a fűrészlap beakad, vagy megáll a munkadarab betöltése közben, akkor azonnal kapcsolja ki a készüléket. Távolítsa el a dugót az alizatból. Távolítsa el azt a darabot, mely a fűrészt akadálvozza.
- TILOS a fűrészlap működése közben a fadarabokat eltávolítani, és a fűrészvédőt megérinteni.
- Távolítsa el az összes görcsöt a munkadarabból a fűrész elindítása ELÖTT.
- Vigyázzon a kábelre. A dugó aljzatból történő eltávolítását tilos a kábelnél fogva végrehaitani. Tilos a kábelt hönek, olainak víznek vagy éles tárgvaknak kitenni.
- A fűrésszel történő munkavégzés során keletkező bizonyos porok vegyi anyagokat tartalmazhatnak, melyek rákot, születési rendellenességet vagy más genetikai károkat okozhatnak. Néhány példa ezekre az anyagokra:
- Ólmot tartalmazó festékből eredő ólom:
■ Vegyileq kezelt fából eredő arzén és króm. - Az ilyen anyagoknak az egészségre káros hatása függ attól, hogy milyen gyakran végzi ezt a faita munkát.
Intézkedések az ilyen vegyi anyagoknak való kitettség csökkentésére: Mindig dolgozzon jól szellőző környezetben és jóváhagyott biztonsági felszereléssel, mint például pormaszkkal, melyet speciálisan a mikroszkopikus részecskék kiszűrésére terveztek.
A fürészelési müveleteknél csatlakoztassa a készüléket porkifújó rendszerre. - A védőt fel lehet emelni a munkadarab elhelyezésekor, vagy a karbantartási munkálatok megkönnyítéséhez. Mielőtt a hálózatra csatlakoztatja a berendezést, ellenőrizze, hogy a fűrészvédők ismét le vannak haitva és a fűrészasztalhoz simulnak.
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK
Figyelmeztetés! A lézersugár szemsérülést okozhat. Tilos belenézni vagy a lézersugarat mereven nézni.
- Használat során tilos a lézersugarat emberekre irányítani, akár közvetlenül, akár közvetetten visszaverődő felületen keresztül.
- Ez a lézer az idevonatkozó szabvány 2. besorolási osztálynak felel meg. Az egység nem tartalmaz szervizelendő alkatrészeket. Tilos a burkolatot bármilyen okból kifolyólag kinyitni. Ha az egység megsérült, javíttassa meg az arra jogosult szakemberrel.
A lézer nézőüvegek nem védenek a lézersugárzás ellen.
8 ÖSSZESZERELÉS
Áramtalanítsa a készüléket, mielött bármiféle beállítást vagy karbantartást végez rajta.
Tilos a gérvágó fűrészt addig működtetni, amíg az nincs teljesen összeszerelve és megfelelően előkészítve a használatra az alábbi kezelési utasításnak megfelelően.
8.1 Az oldalsó támasztórúd felszerelése
- Lazítsa ki a csavart és helyezze az oldalsó támasztórudat az akasztólyukakba.
- Szorítsa meg az oldalsó támasztórudakat a csavarral, hogy megakadályozza azok elcsúszását.
8.2 A befogó felszerelése
A befogót (11) az oldalvezető bal vagy jobb oldalára lehet felszerelni. Helyezze be a satu rudat az oldalvezető nyílásába és rögzítse a reteszelőcsavarral.
9 MÜKÖDTETÉSI UTASÍTSOK
9.1 A gérvágó fűrész szállítása
A szerszámgép szállításához használja a rögzítő csapszeget (17).
Húzza lefelé a gérvágó fűrészt és a rögzítő csapszeg meghúzásával, elforgatásával és benyomásával reteszelje alsó helyzetben. Ezáltal a fűrész biztosítva van.
Húzza előre a fűrészlapot és rögzítse a csúszósín zárjának meghúzásával (21).
9.2 Fürészpor és fadarabkák eltávolítása
Az integrált porelszíváshoz helyezze a porzsákot (18) a fűrészpor kidobóra.
A külső por eltávolításához használjon háztartási porszívót.
A porzsák csupán részben gyűjti össze a fűrészport! A porelszíváshoz tervezték.
9.3 A munkadarab befogása
Ellenőrizze, hogy a munkadarab ne tudjon elrepülni. Ennek elkerüléséhez a befogó (11) a legalkalmasabb eszköz.
- Nyomja a munkadarabot a tartókorláthoz (4) és a befogó ütközőjéhez.
- Húzza meg a fogórúd szorítógombját (11) órajárással megegyező irányba a munkadarab biztosításához.
9.4 Vízszintes gérszög
A vízszintes gérszöget -45°-töl 45°-os szögig lehet beállítani. A vízszintes gérszög skála mutatja az aktuálisan beállított fokokat.
■ Lazítsa ki az asztal reteszelőkarját (6).
- Húzza fel az asztal reteszelőkarját (7), majd forgassa el a fűrészlapot (5) a kívánt szögbe (jobbra vagy balra). A kívánt szöget le lehet olvasni a skáláról (9).
- Szorítsa meg az asztal reteszelőkarját (6) órajárással megegyező irányban.
9.5 A vágási szög beállítása (1a. – b. ábra)
Javasoljuk, hogy szakemberrel állíttassa be a fűrészlap szögét.
- Helyezkedjen a készülék hátsó részére.
- Lazítsa ki a szögrögzítő kart (20) óramutató járásával ellentétes irányú elforgatással.
Ellenőrizze, hogy a reteszelőcsap (26) az 1a. ábra szerinti zárt helyzetben van-e.
A fűrészlap jobboldali megdöntéséhez forgassa el a 4 mm-es imbuszulcsot óramutató járásával megegyező irányba addig, hogy a fűrészlap 90°-os szögben legyen a fűrészasztalhoz képest. Segítségként használjon derékszögű vonalzót (1b. ábra). - Ha a fűrészlap baloldali megdöntésére van szükség, akkor forgassa el a 4-mm-es imbuszkulcsot óramutató járásával ellenkező irányba. A fűrészlapot derékszögű vonalzó segítségével, kézzel kell eltolni balra addig, hogy a fűrészasztalhoz képest 90°-os szögben legyen (1b. ábra).
- A fűrészlapnak és a derékszögű vonalzónak (nincs mellékelve) teljesen egymáshoz kell simulnia.
9.6 Kettős ferdevágás (2. ábra)
A gérvágó fűrészt lehet bal és jobb irányú 45°-tól -45° szögig terjedő vágásokhoz használni.
- Emelje fel a készülékfejet a legmagasabb helyzetbe.
- Oldja ki a forgóasztalt a asztal reteszelőkarjának (7) kiengedésével.
- Állítsa be a forgóasztalt a kívánt szögbe.
- Húzza meg ismét a asztal reteszelőkarját (7) a forgóasztal rögzítéséhez.
- Engedje ki a reteszelőgombot (20), a reteszelőcsapot (26) és tartsa meg a fogantyút (13). Döntse a készülék fejét jobbra vagy balra a megfelelő szögskálához (19).
- Húzza meg a reteszelőgombot (20), a reteszelőcsapot (26) és végezze el a vágást.
9.7 Csúszó zár beállítása
- A csúszósín (11) kinyitásához és lezáráásához forgassa el a csúszósín zárat (21) órajárással ellentétes vagy azzal megegyező irányba.
9.8 Mélységütköző
Amikor nem kívánja a munkadarabot teljesen átvágni, akkor használja a mélységütköző csavart a vágási mélység irányításához.
Csak az első csavart állítsa be. A hátsó csavar megakadályozza, hogy a fűrészlap belevágjon az asztalba szokványos vágás során. Ne módosítsa a hátsó csavart.
- Oldja ki a rögzítő csapszeget.
- Emelje fel a fűrészfejet.
- A mélységütköző csavarjának beállításához állítsa a mélységütközőt balra.
- Húzza le a fűrészfejet és ellenőrizze a jelenlegi beállításokat.
A beállítás módosításához először lazítsa ki a mélységütköző csavar bütykös mélységütköző anyacsavarját. A mélység csökkentéséhez forgassa el a mélységütköző csavart órajárással megegyező irányba, és a mélység növeléséhez pedig órajárással ellentétes irányba. Beállítás után húzza meg a mélységütköző csavart. - Ha szükséges, akkor állítsa a mélységütközőt jobboldali helyzetbe ideiglenes deaktiválás céljából.
9.9 BE / KI kapcsolás
Saját biztonsága érdekében használja mindkét kezét a szerszámgép be- és kikapcsolásakor.
- Csatlakoztassa a készüléket az áramforrásra.
- Kapcsolja be a gépet, és ezzel egy időben nyomja meg a főkapcsolót (14) és a reteszelőgombot (24).
- Amikor ki szeretné kapcsolni a készüléket, akkor engedje ki a be/ki kapcsolót (14).
- Fontos! Helyezze a fűrészelendő anyagot simán a gép felületére, és rögzítse a befogó eszközzel (11), hogy az anyag ne tudjon vágás közben elmozdulni.
- A fürész bekapcsolása után várja meg, hogy a fürészlap (2) elérje maximális sebességét.
- Nyomja meg a kioldókart (15) oldalirányban, és a fogantyú (13) segítségével, alkalmazzon egyenletes és enyhe nyomást lefelé, hogy a gépfej keresztülhaladjon a munkadarabon.
- Amikor kész a vágás, állítsa a gépet vissza a felső nyugalmi helyzetbe, és engedje el a Be/Ki kapcsolót.
Vigyázat! A helyretoló rugó automatikusan a vágás végéhez emeli a gépfejet.
Ne engedje el a fogantyút (13) amikor a vágás befejeződött, hanem tartsa erősen a gépfejet, és hagyja, hogy az lassan felemelkedjen.
9.10 Lézer
- A lézert a kapcsolóval (29) lehet BE és Ki kapcsolni.
- A lézer (22) a munkadarabra irányítja a sugarat.
- A lézerfunkció segítségével rendkívül precíz vágásokat lehet végezni.
9.11 Porzsák
Ha csatlakoztatni kívánja a porzsákot (18), akkor illessze azt az adapterre. Amikor a porzsák kb. félig tele van, akkor távolítsa el a készülékről, és ürítse azt ki.
9.12 Fürészelés
Ellenőrizze, hogy a fűrészlap ne akadjon be fűrészelés közben. Ezáltal a motor megsérülhet, és esetleg leéghet. Ha a fűrészlap elakad, kérjük, engedje el a kapcsolót azonnal, hogy megakadályozza a motor sérülését.
- Erősen fogja be a munkadarabot.
- Állítsa be a kért vízszintes gérszöget, vagy a kívánt függőleges ferdeszöget.
- Kapcsolja be a szerszámgépet.
- Mozgassa a készülék fogantyúját (13) lassan lefelé.
- Hosszú munkadarabok estén használja a csúszkát; ehhez lazítsa ki a reteszelőgombot.
■ Fürészelje el a munkadarabot. - Kapcsolja ki a szerszámgépet.
- Várjon addig, amíg a fűrészlap (2) teljesen le nem állt, mielőtt eltávolítja a munkadarabot.
9.13 Speciális munkadarabok fűrészelése
Az ívelt vagy kerek munkadarabokat elcsúszás ellen be kell biztosítani.
Ellenőrizze, hogy nincs köz a munkadarab és a tartókorlát (4) vagy a fűrészasztal (5) között
9.14 A fűrészlap cseréje (3 Ábra)
Áramtalanítsa a készüléket, mielőtt a fűrészlapon kezd dolgozni.
Várjon egy darabig, mielőtt a fűrészlaphoz ér. Az nagyon forró lehet.
A fürészlap fogai nagyon élesek.
- Fordítsa a készülék fejét felfelé.
- Lazítsa meg a fedőlap csavarját (A), de ne távolítsa el a csavart a szerszámból.
- Emelje fel és tartsa meg az alsó fűrészlap védőt a menetes fűrészlap csavar eléréséhez.
- Nyomja meg a tengelyzárat (23) az aktiváláshoz, forgassa el a fűrészlapot (2) kézzel addig, hogy az reteszelve legyen.
- Lazítsa ki a fűrészlap reteszelő csavarját úgy, hogy imbuszkulcs (d) segítségével elforgatja órajárással megegyező irányba.
- Távolítsa el a reteszelő csavart, a külső peremet (a) és a fűrészlapot (b)
- Távolítsa el a forgácsot és a fűrészport a tengelyről és a peremekről.
- Helyezze vissza az új fűrészlapot, a peremeket és a resztelőcsavart. Ellenőrizze, hogy a fűrészlap forgási iránya megegyezik-e a motor forgási irányával.
- Mielött ismét dolgozni kezd a fűrésszel, ellenőrizze, hogy az összes biztonsági berendezés megfelelően van-e felszerelve és jó működési állapotban van-e. Fontos! Minden alkalommal, amikor kicseréli a fűrészlapot, ellenőrizze, hogy az merőleges és 45°-os szögben egyaránt szabadon forog-e az asztalbetétben (8).
A fűrészlap kicserélésekor a csúszósínt a reteszelőgombbal (20) lehet megszorítani.
10 TISZTÍTÁS ÉS KARBANTARTÁS
Mielött bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt
10.1 Tisztítás
- Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
- Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
Ellenőrizze, hogy víz ne kerüljön a szerszámgép belsejébe!
10.2 Csatlakozókábel
Ha a csatlakozókábel (vagy a hálózati dugó) sérült, akkor azt ki kell cserélni. A csatlakozókábel cseréjét csak az arra szakképzett szakember (szakképzett villanyszerelő) hajthatja végre.
11 MÜSZAKI ADATOK
| Névleges feszültség | 220-240 V ~ 50 Hz |
| Névleges teljesítmény | 2200 W (S6 25%) |
| Üresjárási sebesség | 5000 min-1 |
| Védelmi osztály | II |
| Fűrészlap mérete | 305 mm x 30 mm x 3,0 mm |
12 VÁGÁSI TELJESÍTMÉNY
| Munkaasztal szöge | Fej dőlésszöge | Magasság x szélesség (mm) |
| 90° | 90° | 105 x 330 mm |
| 45° | 90° | 105 x 235 mm |
| 90° | 45° | 60 x 330 mm (bal) |
| 90° | 45° | 38 x 330 mm (jobb) |
| 45° | 45° | 60 x 235 mm (bal) |
| 45° | 45° | 38 x 235 mm (jobb) |
13 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
| Hangnyomásszint LpA | 91 dB(A) |
| Hangteljesítményszint LwA | 104 dB(A) |
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
14 TÁROLÁS
- Alaposan tisztítsa meg az egész gépet és annak alkatrészeit.
- Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet.
- Védje a közvetlen napfénytöl. Tartsa sötét helyen, ha lehet.
- Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását.
15 HIBAELHÁRÍTÁS
| PROBLÉMA | OK | MIT TEGYEN |
| Motor nem működik. | Nem jut áram a géphez.A motor túl van terhelve, vagy túl van melegedve. | Ellenőrizze az áramellátást és a vezetéket.Hagyja a gépet üresjáratban menni kb. 2 percig, hogy az lehüljön. |
| Erős rezgés jelentkezik. | A csavarok vagy az alkatrészek kilazultak.A gérvágó fűrész nincs megfelelően összeszerelve.A munkadarab nincs megfelelően megtámasztva. | Húzza meg a csavarokat.Szerelje össze a gérvágó fűrészt megfelelően.Rögzítse a munkadarabot. |
16 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
POWX075750DB HU
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)
- A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
17 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!
18 MEGFELELŐSÉGI NYILATKOZAT
C ∈
VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: Kettős ferde csúszó gérvágó fűrész
Márkanév: POWERplus
Cikkszám: POWX075750DB
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EC
2014/30/EU
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN62841-1:2015
EN62841-3-9:2015
EN IEC 55014-1 : 2021
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Philippe Vankerkhove
Szabályozási Ügyek - Megfelelőségi Menedzser
