POWX075750DB - Трион PowerPlus - Безплатно ръководство за потребителя

Тип продукт	Телескопичен двустранно скосяващ трион за наклон
Марка	PowerPlus
Модел	POWX075750DB
Номинално напрежение	220-240 V ~ 50 Hz
Номинална мощност	2200 W (S6 25%)
Скорост на празен ход	5000 min⁻¹
Размери на острието	305 mm x 30 mm x 3,0 mm
Капацитет на рязане (90°/90°)	105 x 330 mm
Капацитет на рязане (45°/90°)	105 x 235 mm
Капацитет на рязане (90°/45° ляво)	60 x 330 mm
Капацитет на рязане (90°/45° дясно)	38 x 330 mm
Клас на защита	II (двойна изолация)
Ниво на звуково налягане (LpA)	91 dB(A)
Ниво на звукова мощност (LwA)	104 dB(A)
Лазерен водач	Да, клас 2
Включена торба за прах	Да
Гаранция	36 месеца

Често задавани въпроси - POWX075750DB PowerPlus

Какъв тип острие за трион да използвам с POWX075750DB?

Използвайте само остриета, съответстващи на стандарт EN847, с размери 305 mm x 30 mm x 3,0 mm, препоръчани от производителя.

Как да сменя острието на триона?

Изключете инструмента, наклонете главата нагоре, разхлабете винта на защитната плоча, повдигнете предпазителя, блокирайте вала с бутона (23), след това разхлабете блокиращия болт по часовниковата стрелка с шестоъгълния ключ. Сглобете отново в обратен ред.

Двигателят не стартира, какво да правя?

Проверете дали кабелът и щепселът са в добро състояние и свързани. Ако двигателят е претоварен, оставете машината да работи на празен ход 2 минути, за да се охлади.

Как да настроя хоризонталния ъгъл на скосяване?

Разхлабете лоста за блокиране на масата (6), издърпайте лоста (7) нагоре, завъртете масата на желания ъгъл (от -45° до 45°), след това затегнете лоста (6).

Как да използвам лазерния водач?

Активирайте лазера чрез превключвателя (29). Проектираният лъч върху детайла позволява точно рязане. Никога не гледайте директно лазерния лъч.

Кои са основните предпазни мерки за безопасност?

Винаги носете предпазни очила, дръжте ръцете далеч от линията на рязане, използвайте скобата за закрепване и не носете ръкавици по време на употреба.

Как да почистя триона за наклон?

Изключете уреда. Почистете корпуса с мека кърпа и сапунена вода, ако е необходимо. Никога не използвайте разтворители като бензин или алкохол.

Какво да правя при прекомерни вибрации?

Проверете дали всички винтове са затегнати, трионът е правилно монтиран и детайлът е добре закрепен.

Какъв е максималният капацитет на рязане?

При 90°/90° капацитетът е 105 x 330 mm. Другите конфигурации са описани в ръководството.

Как да транспортирам триона безопасно?

Спуснете главата на триона, блокирайте я с фиксиращия щифт (17), след това издърпайте острието напред и затегнете блокировката на плъзгащата се шина (21).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX075750DB PowerPlus

5.4 Използване и грижи за електроинструмента 5

8.1 Монтиране на страничните опорни планки....8

8.2 Селобяване на скобата....8

9 ИНСТРУКЦИИ ЗА РАБОТА....8

9.1 Транспортиране на ножа за рязане под ъгъл....8

9.2 Извличане на прахта и стърготините....8

9.3 Закрепване на работния детайл 8

9.4 Хоризонтални коси ъгли....9

9.5 Настройка на ъгъла на рязане (фиг. 1a – b)....9

9.6 Двойно скосяване (Фиг. 2)....9

9.7 Регулиране на заключването на плъзгащата се планка....9

9.8 Ограничител на дълбочината ....9

9.9 Включване и изключване....10

9.10 Лазер....10

9.11 Прахоуловител.... 10

9.12 Рязане....10

9.13 Рязане на специални работни детайли....11

POWERPLUS® HIGH QUALITY TOOLS

POWX075750DB BG

9.14 Смяна на ножа на триона (Фиг. 3)....11
10 ПОЧИСТВАНЕ И ПОДДРЪЖКА 12
10.1 Почистване.... 12
10.2 Свързващ кабел....12
11 ТЕХНИЧЕСКИ ДАННИ .... 12
12 ВЪЗМОЖНОСТИ ЗА РЯЗАНЕ 12
13 ШУМ 12
14 СЪХРАНЕНИЕ....13
15 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ...... 13
16 ГАРАНЦИЯ....14
17 ОКОЛНАТА СРЕДА....14
18 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ .... 15

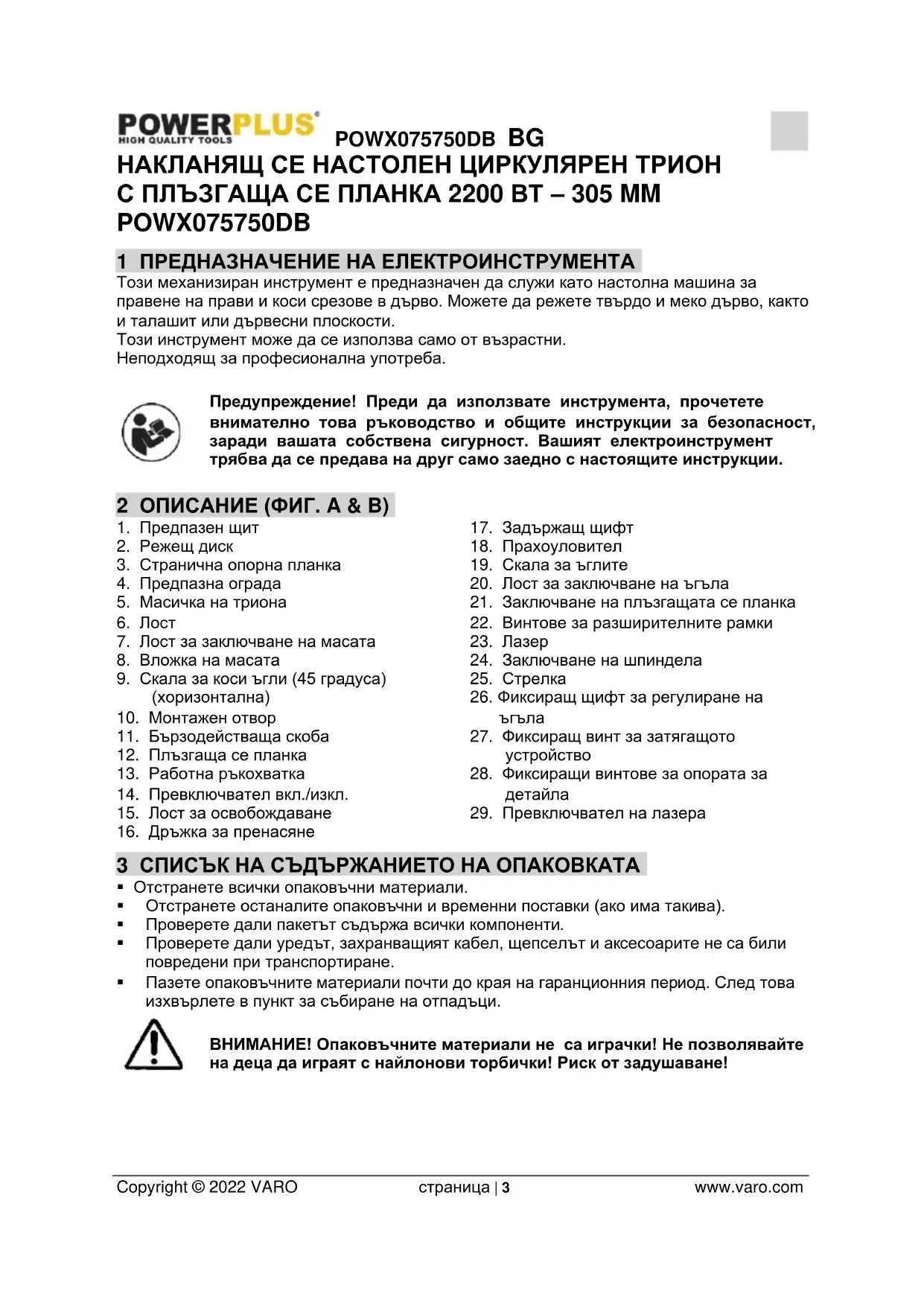

Този механизиран инструмент е предназначен да служи като настолна машина за правене на прави и коси срезове в дърво. Можете да режете твърдо и меко дърво, както и талашит или дървесни плоскости.

Този инструмент може да се използва само от възрастни.

Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

1. Предпазен щит
2. Режещ диск
3. Странична опорна планка
4. Предпазна ограда
5. Масичка на триона
6. Лост
7. Лост за заключване на масата
8. Вложка на масата
9. Скала за коси ъгли (45 градуса) (хоризонтална)
10. Монтажен отвор
11. Бързодействаща скоба
12. Плъзгаша се планка
13. Работна ръкохватка
14. Превключвател вкл./изкл.
15. Лост за освобождаване

16. Дръжка за пренасяне

17. Задържащ щифт

18. Прахоуловител
19. Скала за ъглите
20. Лост за заключване на ъгъла
21. Заключване на плъзгащата се планка
22. Винтове за разширителните рамки
23. Лазер
24. Заключване на шпиндела
25. Стрелка
26. Фиксиращ щифт за регулиране на ъпъла
27. Фиксиращ винт за затягащото устройство
28. Фиксиращи винтове за опората за детайла
29. Превключвател на лазера

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
• Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събiranе на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

В опаковката ще намерите:

1 бр. наръчник на потребителя

2 бр. странична опорна планка
1 бр. прахоуловител
2 бр. предпазна ограда
1 бр. дръжка за пренасяне

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указа опасност от травма или повреда на инструмента.		Използвайте предпазни средства за очите.
	Преди да използвате машината, прочетете ръководството.		В съответствие с основните изисквания на Европейски директиви.
	Носете защитни ръкавици.		Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за ваши захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.

- Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличиват риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши.
  Използвайте правилния електроинструмент за съответното приложение.
  Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

■ Винаги носете защитни средства за очите.
- Никога не използвайте оборудването в присъствието на запалими течности или газове.
■ НИКОГА не използвайте оборудването, когато е поставен режещ диск.
- Преди използване проверявайте редовно ножа на триона за малки пукнатини или повреди. Заменяйте незабавно напукания или повреден нож.
- Използвайте само ножове на триона, препоръчвани от производителя и отговарящи на стандарта EN847-1.
- Изберете подходящ нож на триона за материала, който ще режете.
■ За да намалите шума, винаги се уверявайте, че острието е остро и чисто.
- Използвайте само правилно заземени ножове на триона. Никога не превишавайте максимальната скорост, указана върху ножа на триона.
- Преди да монтирайте ножа на триона,почистете оста, фланците (особено монтажните повърхности) и шестограмната гайка. Неправилното монтиране може да доведе до вибрации/чукане или изплъзване на ножа на триона.
- Не позволявайте на триона да влиза в контакт с метали, като гвоздеи и винтове. Потърсете и отстранете всички гвоздеи, винтове и други чужди материали от работния детайл, преди да започнете работа.
- Отстранявайте гаечните ключове, отрязаните парчета и другите предмети от масичката на триона, преди да включите превключвателя.
- НИКОГА не носете ръкавици, докато работите; носенето на ръкавици се препоръчва само при смяна на режешите инструменти.
■ Уверете се, че ръцете ви са далече от линията на рязане на ножа на триона.
- НИКОГА не заставайте по линията на рязане на ножа на триона и НИКОГА не оставяйте някой друг да застане в това положение.
- Оставете триона да поработи няколко минути, преди да подадете работния детайл. Ослушвайте се за вибрации или чукане на ножа на триона, което може да е признак за неправилно монтиране или балансиране на острието.
- Оборудването не може да се използва за изготвяне на жлебове или вдлъбнатини.
■ Сменяйте вложката на масичката, когато се износи.
- НИКОГА не извършвайте никакви корекции по машината, докато работи. Изваждайте щепсела от контакта, преди да правите каквито и да е корекции.

- Ако е необходимо, използвайте елемент за избутване. Той ТРЯБВА да се използва при надлъжно разрязване а по-малки работни детайли, така че ръцете и пръстите ви да са достатъчно далече от ножа на триона.

■ Винаги прибирайте елемента за избутване, когато не го използвате.

- Обърнете специално внимание на инструкциите, които спомагат за намаляване на опасността от ОТКАТ. ОТКАТЪТ е внезапната реакция при заклещен, огънат или неправилно подравнен нож на триона. ОТКАТЪТ причинява изхвърляне на работния детайл назад в посока към оператора. ОТКАТЪТ може да доведе до сериозни наранявания. Можете да го избегнете, като поддържате ножа на триона остър, като държите направляващата планка успоредна на ножа на триона, като поддържате разделящия нож и протектора на триона в добро състояние и в правилно положение, като осигурите здраво закрепване на работния детайл, когато сте го избутали напълно към ножа на триона, и като не режете огънати или изкривени парчета дърво или детайли, които нямат прав ръб, който да се движи по направляващата планка в надлъжна посока.

- Не извършвайте никакви операции „свободни ръце“. „Свободни ръце“ означава да използвате ръцете си за поддържане или водене на работния детайл, вместо да използване направлявашата планка или блокировката за рязане под ъгъл.

- НИКОГА не огъвайте ножа на триона. НИКОГА не хвашайте работния детайл, преди ножът на триона да е спрял напълно движението си.

- Избягвайте внезапно или прекалено бързо подаване на работния детайл. Работните детайли, изработени от твърд материал, трябва да се подават възможно най-бавно. НИКОГА не огъвайте и не завъртайте работния детайл, докато го подавате към триона. Ако ножът на триона се заклещи или спре да се върти по време на подаването на работния детайл, веднага изключете оборудването. Извадете щепсела от контакта. Отстранете детайла, който блокира триона.

- НИКОГА не се опитвайте да отстранявате стърготините и никога не докосвайте протектора на триона, докато ножът на триона се върти.

- Отстранете всички разхлабени чепове от работния детайл, ПРЕДИ да започнете да режете.

- Отнасяйте се грижливо с кабела. Никога не го дърпайте, за да извадите щепсела от контакта. Не излагайте кабела на въздействието на топлина, масло, вода или остри ръбове.

- Някои видове прах, образуван по време на работата на триона, може да съдържат химикали, които да причинят рак, вродени дефекти или други генетични увреждания. Примери за такива вещества са:

- Олово, отделяно от боите със съдържание на олово;

- Арсен и хром от химически обработеното дърво.

- Опасността за вашето здраве от излагането на такива въздействия зависи от това, колко често извършвате такава работа.

- Мерки за намаляване на това въздействие: Винаги работе в добре вентилирани зони и със сертифицирано защитно оборудване, като маски за прах, специално предназначени за филтриране на микроскопични частици.

- При операции за рязане свързвайте оборудването към система за извличане на праха.

- Протекторът трябва да бъде повдигнат при позициониране на работния детайл или за по-лесен достъп по време на работите за поддръжка. Уверете се, че той е свален и позициониран плътно до масичката за рязане, преди да свържете оборудването.

Внимание! Лазерният лъч създава потенциална заплаха за тежки увреждания на очите. Никога не поглеждайте и не се втренчвайте директно в лазерен лъч.

• По време на работа не насочвайте лазерния лъч към хора, пряко или непряко, през отражателни повърхности.
• Този лазер съответства на клас 2 съгласно съответния стандарт. Устройството не разполага с части, които се нуждаят от техническо обслужване. Ако се повреди, то трябва да бъде ремонтирано от правоспособен техник.
• Лазерните очила за гледане не защитават от лазерно лъчение.

8 СГЛОБЯВАНЕ

Изключвайте щепсела, преди да извършите каквито и да са настройки или поддръжка.

Не работете с нож за рязане под ъгъл, преди той да е напълно сглобен и правилно подготовен за използване в съответствие с това ръководство с инструкции.

8.1 Монтиране на страничните опорни планки

• Разхлабете винта и поставете страничните опорни планки в отворите за позициониране.
• Затегнете страничните опорни планки с винтовете, за предотвратите тяхното разместване.

8.2 Сглобяване на скобата

Скобата (11) може да бъде инсталирана от лявата или дясната страна на оградата на водача. Вкарайте притискащия прът в отвора на оградата на водача и затегнете застопоряващия винт

9 ИНСТРУКЦИИ ЗА РАБОТА

9.1 Транспортиране на ножа за рязане под ъгъл

За да транспортирате механизирания инструмент, използвайте задържащия шифт (17). Издърпайте ножа за рязане под ъгъл надолу и га застопорете в най-долна позиция като издърпате, завъртите и вкарате задържащия шифт. По този начин трионът е затегнат. Издърпайте ножа за рязане напред и го блокирайте чрез затягане на заключването на плъзгащата се планка (21).

9.2 Извличане на прахта и стърготините

За да използвате вграденото извличане на прахта поставете торбичката за прах (18) върху компонента за изхвърляне на дървесния прах.

За външния прах можете да използвате маркуч от прахосмукачка.

Торбичката за прах служи само за частично отстраняване на прахта! Тя е предназначена да прекрати извличането на прахта.

9.3 Закрепване на работния детайл

Уверете се, че работният детайл не може да бъде катапултиран. Скобата (11) е най- добрият начин да го избегнете.

• Притиснете работния детайл към предпазната ограда (4) и към ограничителя на скобата.
• Затегнете скобата (11) по посока на часовниковата стрелка, за да закрепите работния детайл.

9.4 Хоризонтални коси ъгли

Хоризонталните коси ъгли могат да бъдат зададени в диапазона от -45° до 45°. Скалата за хоризонтални коси ъгли показва текущата настройка в градуси.

• Разхлабете лоста за заключване на масата (6).
• Издърпайте нагоре лоста за заключване на масата (7) и завъртете масата на триона (5) до необходимия ъгъл (надясно или наляво). Ђгълът може да бъде отчетен по маркерите на скалата (9).
  Затегнете лоста за заключване на масата (6) по посока на часовниковата стрелка.

9.5 Настройка на ъгъла на рязане (фиг. 1a – b)

Препоръчва се квалифициран техник да настрои ъгъла на рязане.

• Застанете зад настолния циркулярен трион.
• Разхлабете лоста за заключване на ъгъла (20) като го завъртите обратно на часовниковата стрелка.
• Уверете се, че фиксиращият щифт (26) е в затворена позиция, както е показано на ФИГ. 1а.
  Завъртете 4 мм шестостенен ключ по часовниковата стрелка, за да наклоните режещия диск надясно, докато той застане под ъгъл 90° относно масата за рязане, като използвате прав ъгъл. (Фиг. 1b)
• Или, ако е необходимо, завъртете 4 мм шестостенен ключ обратно на часовниковата стрелка, за да наклоните режещия диск наляво, ще трябва да избутате режещия диск наляво ръчно, докато застане под ъгъл 90° към масата за рязане, като използвате прав ъгъл. (Фиг. 1b)
• Трябва да има пълен контакт между режещия диск и правия ъгъл (не е включен в доставката).

9.6 Двойно скосяване (Фиг. 2)

Накланящият се трион може да бъде използван за изработване на изрези от лявата и от дясната страна под ъгъл от 45° до -45°

■ Повдигнете главата на машината до нейната горна позиция
- Освободете въртящата се маса чрез разхлабване на лоста за заключване на масата (7)
- Регулирайте въртящата се маса с нейната ръкохватка до желания ъгъл
- Затегнете отново лоста за заключване на масата (7), за да фиксирате въртящата се маса в позиция
- Освободете лоста за заключване (20), фиксиращия щифт (26) и като държите ръкохватката (13), наклонете главата на машината наляво или надясно до желания ъгъл на скалата (19)
- Затегнете отново лоста за заключване (20), фиксиращия щифт (26) и извършете рязането

9.7 Регулиране на заключването на плъзгащата се планка

- За отключване и заключване на плъзгащата се планка (12) завъртете ръкохватката за заключване на плъзгащата се планка (21) обратно на часовника или по часовника.

9.8 Ограничител на дълбочината

Когато е необходимо непълно рязане през заготовката, използвайте ограничителя на дълбочината, за да контролирате дълбочината на рязане.

Регулирайте само предния болт. Задният болт се използва за предотвратяване на рязане на масата от ножа при нормално рязане. Не регулирайте задния болт.

• Освободете задържащия щифт.
  ■ Вдигнете възела на главата на триона.
• Вкарайте ограничителя на дълбочината наляво, за да използвате настройките на болта на ограничителя на дълбочината.
• Издърпайте главата на триона, за да проверите текущите настройки.
• За промяна на настройката първо отвинтете гайката с накатка на ограничителя на дълбочината от болта на ограничителя на дълбочината. Завъртете болта на ограничителя на дълбочината по часовниковата стрелка, за да намалите дълбочината и го завъртете обратно на часовниковата стрелка, за да увеличите дълбочината. Затегнете гайката на ограничителя на дълбочината след настройката.
• Ако е необходимо, вкарайте ограничителя на дълбочината отдясно, за да го деактивирате временно.

9.9 Включване и изключване

За да си осигурите безопасност, използвайте и двете си ръце при включване и изключване на механизирания инструмент.

Свържете механизирания инструмент към електрозахранването.
- За да включите машината, едновременно натиснете главния ключ (14) и блокиращия бутон (24).
- Ако искате да изключите машината, отпуснете превключвателя за вкл./изкл.(14).
- Важно! Поставете материала, който желаете да отрежете, да легне върху раната повърхност на машината и го обезопасете със закрепващото приспособление (11), така че материалът да не може да се премести, докато режете.
- След като включите триона, изчакайте острието (2) да достигне максимальна скорост.
- Натиснете освобождаващия лост (15) настрани и с помощта на ръчката (13) натиснете равномерно и леко надолу, за да придвижите машинната глава през обработвания елемент.
- Когато завършите рязането, върнете машината в горно изходно положение и изключете от ключа.

Внимание! Възвратната пружина автоматично повдига машинната глава в края на рязането. Не отпускайте ръчката (13) веднага след завършване на рязането, а стабилизирайте машинната глава и я оставете бавно да се повдигне.

9.10 Лазер

Машината ви е оборудвана с лазер.

Той ви помага да режете работните детайли на правилното място.

9.11 Прахоуловител

За закрепване на прахоуловителя (18) го монтирайте към адаптера за екстракция на прах. Когато прахоуловителят се напълни до половината, извадете прахоуловителя от инструмента и го изпразнете.

9.12 Рязане

Уверете се, че ножът на триона не се блокира, докато режете. Това би причинило повреда и изгаряне на мотора. Ако се получи блокиране на ножа на триона, моля, разхлабете моментално ключа, за да предотвратите повреда на мотора.

POWX075750DB BG

■ Затегнете здраво работния детайл.
■ Настройте необходимите коси ъгли или вертикалните скосени ъгли.
■ Включете механизирания инструмент.
■ Придвижете бавно надолу рамото на инструмента (13).
- За дълги работни детайли трябва да използвате плъзгащата се планка, като разхлабите за тази цел блокиращата ръкохватка.
- Направете среза на работния детайл.
- Изключете механизирания инструмент.
- Изчакайте докато ножът на триона (2) не стане абсолютно неподвижен, преди да свалите работния детайл.

9.13 Рязане на специални работни детайли

Извитите или кръгли работни детайли трябва да бъдат закрепени, за да не се пързалят. Уверете се, че няма хлабина между работния детайл и предпазната ограда (4) или масичката на триона (5).

9.14 Смяна на ножа на триона (Фиг. 3)

Изключете инструмента на контакта, преди да работите с ножа на триона.

Изчакайте, преди да докоснете ножа на триона. Той може да е много горещ.

Зъбите на ножа на триона са много остри.

■ Завърнете главата на машината нагоре.
- Разхлабете винта за капака (А), но не отстранявайте винта от инструмента.
- Повдигнете и задръжте нагоре долния предпазител на режещия диск, за да се покаже болта за закрепване на диска.
- Натиснете бутона за заключване на шпиндела (23) за да го активирате, завъртете режещия диск (2) на ръка, докато се фиксира.
- Разхлабете болта за фиксиране на диска като го завъртите по часовниковата стрелка с ключа за вътрешен шестостен (d).
- Отстранете фиксирашия болт, външния фланец (а), режешия диск (б)
- Отстранете стружките или стърготините от зоната около шпиндела и фланците.
- Поставете новия режещ диск, фланците и фиксирация болт. Проверете дали посоката на въртене на диска съответства на тази на двигателя.
- Уверете се, че всички предпазни устройства да правилно монтирани и в добро работно състояние, преди да започнете работа с триона отново. Важно! Всеки път, когато сменяте режещия диск, проверявайте дали той се върти свободно във вложката на масата (8) при перпендикулярна настройка, както и при настройка под ъъгъл 45°

При смяна на ножа на триона можете да затегнете плъзгащата се планка с помощта на ръкохватката за заключване (20).

Преди да започнете каквато и да е работа по оборудването, извадете щепсела от контакта.

10.1 Почистване

• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка употреба.
• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода.
• Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите части.

Уверете се, че във вътрешността на механизирания инструмент не може да проникне вода!

10.2 Свързващ кабел

Ако свързващия кабел (или щепсела) е повреден, той трябва да бъде сменен. Смяната на свързващия кабел трябва да се извършва само от квалифициран специалист (квалифициран електротехник).

11 ТЕХНИЧЕСКИ ДАННИ

Номинално напрежение	220-240 V ~ 50 Hz
Номинална мощност	2200 W (S6 25%)
Скорост на празен ход	5000 об./мин.
Клас на защита	II
Големина на режещия диск	305 мм x 30 мм x 3,0 мм

Ъгъл на работната маса	Ъгъл на наклона на главата	Височина х ширина (мм)
90°	90°	105 x 330 мм
45° (наляво)	90°	105 x 235 мм
90°	45°	60 x 330 мм (наляво)-
90°	45°	38 x 330 мм (надясно)
45° (наляво)	45°	60 x 235 мм (наляво)
45° (наляво)	45°	38 x 235 мм (надясно)

13 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	91 dB(A)
Ниво на звуковата мощност LwA	104 dB(A)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A).

14 СЪХРАНЕНИЕ

• Почистете щателно целия инструмент и принадлежностите му.
• Съхранявайте на недостъпни за деца места в стабилно и безопасно положение, на студено и сухо място, като избягвайте съхранението при прекалено високи или ниски температури.
• Защитете го от излагане на директна слънчева светлина. Ако е възможно, съхранявайте го на тъмно.
• Не го съхранявайте в полиетиленова торба, за да избегнете задържането на влага.

15 НАМИРАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Неизправност	Причина	Действие
Двигателят неработи.	До машината не достигаелектрически ток.Двигателят е претоваренили е прегрял.	Проверете захранването и кабела.Оставете машината за работи напразен ход около 2 минути, за даизстине.
Вибрациите сапрекалено силни.	Има разхлабени винтове иличасти.Ножът за рязане под ъгъл нее монтиран правилно.Работният детайл не езакрепен правилно.	Затегнете всички винтове.Монтирайте правилно ножа зарязане под ъгъл.Закрепете работния детайл.

16 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхвашат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

17 ОКОЛНАТА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

с плъзгаща се планка

Mapka: POWERplus

Модел: POWX075750DB

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN62841-3-9:2015

EN IEC 55014-1:2021

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Philippe Vankerkhove

Регулационни въпроси – мениджър по съответствията
