| Tipo de produto | Serra de esquadria telescópica de duplo bisel |
| Marca | PowerPlus |
| Modelo | POWX075750DB |
| Tensão nominal | 220-240 V ~ 50 Hz |
| Potência nominal | 2200 W (S6 25%) |
| Velocidade sem carga | 5000 min⁻¹ |
| Dimensões da lâmina | 305 mm x 30 mm x 3,0 mm |
| Capacidade de corte (90°/90°) | 105 x 330 mm |
| Capacidade de corte (45°/90°) | 105 x 235 mm |
| Capacidade de corte (90°/45° esquerda) | 60 x 330 mm |
| Capacidade de corte (90°/45° direita) | 38 x 330 mm |
| Classe de proteção | II (dupla isolação) |
| Nível de pressão sonora (LpA) | 91 dB(A) |
| Nível de potência sonora (LwA) | 104 dB(A) |
| Laser guia | Sim, classe 2 |
| Saco de pó incluído | Sim |
| Garantia | 36 meses |
Perguntas frequentes - POWX075750DB PowerPlus
Perguntas dos utilizadores sobre POWX075750DB PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual POWX075750DB - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWX075750DB da marca PowerPlus.
MANUAL DE UTILIZADOR POWX075750DB PowerPlus
9.11 Bolsa para polvo....10
9.12 Aserrado....10
2 DESCRIÇÃO (FIG. A & B) 3
3 LISTA DE CONTEÚDO DA EMBALAGEM 3
4 SÍMBOLOS....4
5 PROCEDIMENTOS GERAIS DE SEGURANÇA......4
5.1 Área de trabalho....4
5.2 Segurança elétrica....4
5.3 Segurança pessoal ....5
5.4 Manuseamento e emprego de ferramentas elétricas com precaução....5
5.5 Assistência técnica....6
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS......6
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA LASERS...7
8 MONTAGEM....7
8.1 Instalar as barras de apoio laterais....8
8.2 Montar o grampo....8
9 INSTRUÇÕES DE FUNCIONAMENTO 8
9.1 Transportar a serra transversal....8
9.2 Extração de poeiras e lascas 8
9.3 Fixar a peça de trabalho....8
9.4 Corte em ângulo horizontal....8
9.5 Ajuste do ângulo de corte (Fig. 1a - b)......8
9.6 Duplo bisel (Fig. 2)....9
9.7 Ajuste do bloqueio do dispositivo de deslize....9
9.8 Batente de profundidade....9
9.9 Ligar / desligar 9
9.10 Laser 10
9.11 Saco de pó....10
9.12 Serrar 10
9.13 Serrar peças de trabalho especiais .... 10
9.14 Substituir a lâmina de serra (Fig. 3)....10
10 LIMPEZA E MANUTENÇÃO....11
POWERPLUS® HIGH QUALITY TOOLS
POWX075750DB PT
10.1 Limpeza 11
10.2 Cabo de ligação....11
11 ESPECIFICAÇÕES TÉCNICAS.... 11
12 CAPACIDADE DE CORTE 12
13 RUÍDO 12
14 ARMAZENAMENTO 12
15 ELIMINAÇÃO DE PROBLEMAS....12
16 GARANTIA....13
17 MEIO AMBIENTE....13
18 DECLARAÇÃO DE CONFORMIDADE 14

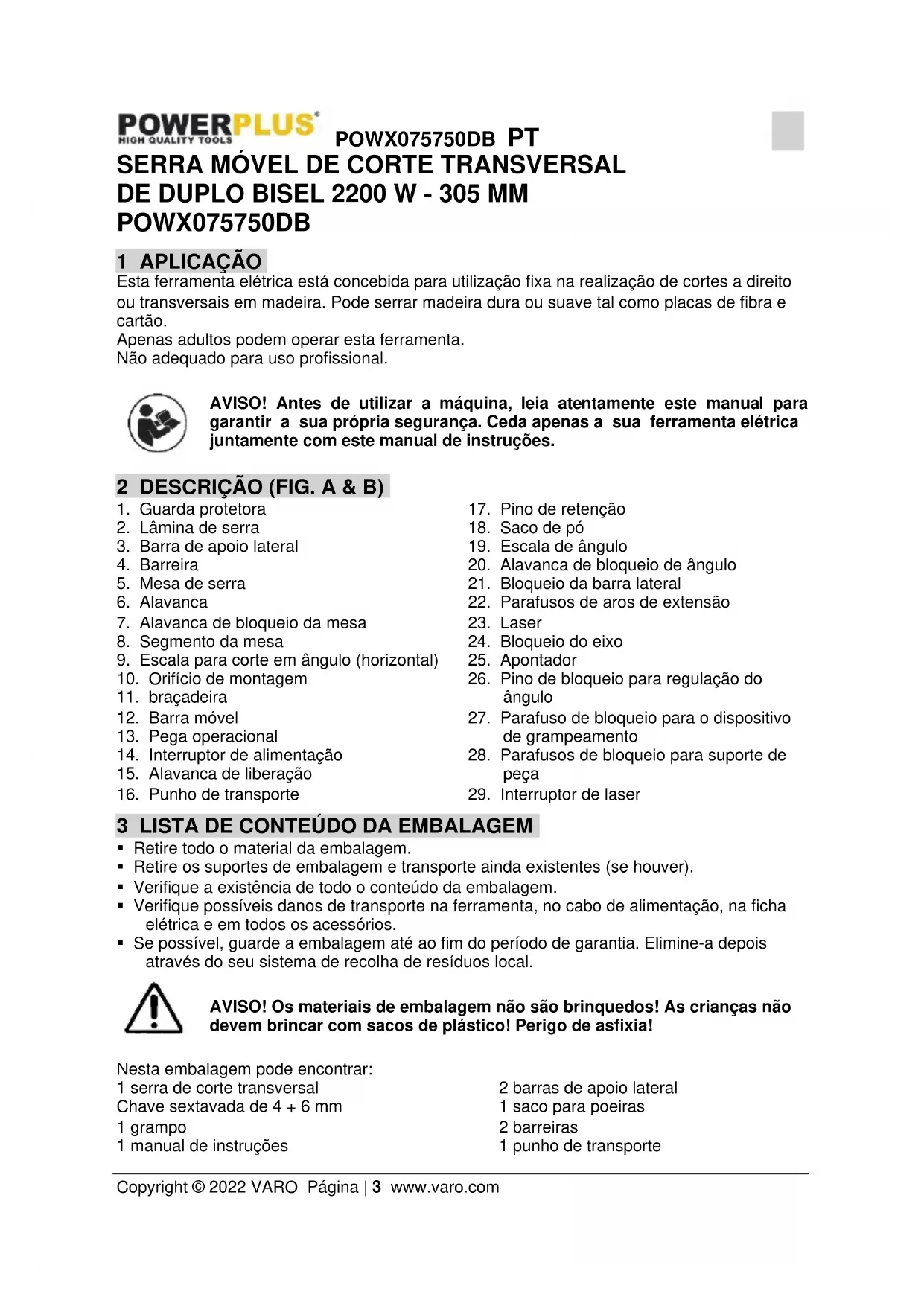

SERRA MÓVEL DE CORTE TRANSVERSAL DE DUPLO BISEL 2200 W - 305 MM POWX075750DB
1 APLICAÇÃO
Esta ferramenta elétrica está concebida para utilização fixa na realização de cortes a direito ou transversais em madeira. Pode serrar madeira dura ou suave tal como placas de fibra e cartão.
Apenas adultos podem operar esta ferramenta.
Não adequado para uso profissional.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A & B)
- Guarda protetora
- Lâmina de serra
- Barra de apoio lateral
- Barreira
- Mesa de serra
- Alavanca
- Alavanca de bloqueio da mesa
- Segmento da mesa
- Escala para corte em ângulo (horizontal)
- Orifício de montagem
- braçadeira
- Barra móvel
- Pega operacional
- Interruptor de alimentação
- Alavanca de liberação
- Punho de transporte
- Pino de retenção
- Saco de pó
- Escala de ângulo
- Alavanca de bloqueio de ângulo
- Bloqueio da barra lateral
- Parafusos de aros de extensão
- Laser
- Bloqueio do eixo
- Apontador
- Pino de bloqueio para regulação do ângulo
- Parafuso de bloqueio para o dispositivo de grampeamento
- Parafusos de bloqueio para suporte de peça
- Interruptor de laser
3 LISTA DE CONTEÚDO DA EMBALAGEM
- Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem.
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
Nesta embalagem pode encontrar:
1 serra de corte transversal
Chave sextavada de 4 + 6 mm
1 grampo
1 manual de instruções
2 barras de apoio lateral
1 saco para poeiras
2 barreiras
1 punho de transporte
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Indica o risco de ferimentos ou de danos na ferramenta. |  | Use proteção ocular. |
 | Leia cuidadosamente as instruções. |  | Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s). |
 | Use luvas de proteção. |  | Máquina classe II – Isolamento duplo – Não necessita de tomada com terra. |
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).
5.1 Área de trabalho
- Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.
5.2 Segurança elétrica
Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
- Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
POWX075750DB PT
- Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
- Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.
5.3 Segurança pessoal
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras antipoeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição OFF (0)" (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem joias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, joias ou cabelos compridos soltos podem ser apanhados pelas pecas em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas elétricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
- Faça a manutenção do aparelho com cuidado. Inspezione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
POWX075750DB PT
- Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Assistência técnica
Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS
- Utilize sempre óculos de proteção.
- Não utilize a máquina perto de líquidos ou gases inflamáveis.
- NUNCA utilize a máquina com um disco de corte (e não um disco de serrar) montado.
- Antes de qualquer uso controle regularmente a lâmina antes da utilização para detetar qualquer fissura ou dano. Substitua imediatamente uma lâmina danificada ou com fissuras.
- Utilize apenas lâminas da serra recomendadas pelo fabricante e que cumprem a norma EN847-1.
- Utilize sempre acessórios recomendados neste manual.
- Seleccione a lâmina da serra correta para o material a ser serrado.
- Assegure-se sempre que a lâmina é afiada e em boas condições para diminuir o ruído produzido.
- Utilize lâminas da serra corretamente afiadas. Respeite a velocidade máxima indicada na lâmina da serra.
- Limpe o eixo, os flanges (principalmente as superfícies de montagem) e a porca sextavada antes de montar a lâmina da serra. Uma montagem incorreta pode causar vibrações/oscilações ou até à abrasão total da lâmina da serra.
- Não deve serrar objetos de metal como pregos e parafusos. Antes de iniciar os trabalhos deve remover todos os pregos, parafusos ou outros objetos estranhos da peça a trabalhar.
- Remova chaves, peças cortadas etc. da mesa antes de ligar o interruptor.
- NUNCA deve utilizar luvas durante o trabalho (apenas durante a substituição das ferramentas de corte pode utilizar luvas).
- Mantenha as suas mãos longe da linha de corte da lâmina da serra.
- NUNCA permaneça ou deixe permanecer uma pessoa na linha de corte da lâmina da serra.
- Deixe a serra girar um pouco antes de entrar em contacto com a peça a trabalhar. Observe qualquer vibração ou oscilação da lâmina da serra que pode indicar uma montagem incorreta ou um desequilíbrio da lâmina.
- Não deve utilizar a máquina para fazer fendas ou ranhuras.
- Substitua a peça intercalada gasta da mesa.
- NUNCA faça ajustes com a máquina a trabalhar. Retire a ficha da tomada antes de realizar qualquer ajuste.
- Utilize um bloco de madeira de impulso sempre que seja necessário. DEVE utilizar um bloco de madeira de impulso para fazer cortes longitudinais em peças a trabalhar estreitas. Deste modo, pode manter as suas mãos e os seus dedos longe da lâmina da serra.
- Guarde sempre o bloco de madeira de impulso não utilizado.
- Tenha em especial atenção as instruções sobre como evitar os perigos de CONTRAGOLPES. Um CONTRAGOLPE é uma reação instantânea devido ao entalhamento, à deformação ou ao mau alinhamento da lâmina da serra. Um CONTRAGOLPE causa um impacto para trás da peça a trabalhar, em direção do operador. UM CONTRAGOLPE PODE CAUSAR FERIMENTOS GRAVES. Evite CONTRAGOLPES mantendo a lâmina afiada, as guias longitudinais em paralelo com a
POWX075750DB PT
lâmina da serra, a lâmina separadora e a cobertura da serra no seu lugar e em boas condições, mas também não largando a peça a trabalhar antes de ter passada completamente a lâmina de serra e não serrando objetos torcidos ou desviados com cortes longitudinais ou objetos sem canto linear que pode mover-se ao passar na guia longitudinal.
- Não realize trabalhos com a mão livre. Com a mão livre significa que está a utilizar as suas mãos para apoiar ou guiar a peça a trabalhar em vez de utilizar a guia longitudinal ou a mandíbula de meia-esquadria.
- NUNCA se desdobre por cima ou em redor da lâmina da serra. NUNCA tente de apanhar uma peça a trabalhar com a lâmina da serra ainda em movimento.
- Evite um contacto repentino e rápido da peça a trabalhar. Realize os cortes em peças a trabalhar o mais lentamente possível. Não dobre ou vire uma peça a trabalhar enquanto esteja a serrá-la. Se a lâmina de serra fique entalada ou apertada durante o trabalho, deslique imediatamente a máquina. Retire a ficha da tomada. Resolve o bloqueio.
- NUNCA remova peças cortadas e não entre em contacto com a cobertura da serra com a lâmina em movimento
- ANTES de começar a serrar, retire todos os nós soltos batendo contra a peca a trabalhar.
- Trate o cabo elétrico corretamente. Nunca puxe no cabo elétrico para tirar a ficha da tomada. Mantenha o cabo elétrico longe de fontes de calor, óleo, água e arestas afiadas.
- Alguns tipos de poeira criada durante o trabalho contêm substâncias químicas que podem causar cancro, malformações congénitas ou outros problemas hereditários. Aqui alguns exemplos destes materiais:
- chumbo do material pintado com tinta que contém chumbo
- arsénio e cromo de tipos de madeira tratada com substâncias químicas
- o perigo destas exposições depende da quantidade dos trabalhos que realizou
- Para reduzir a exposição a estas substâncias químicas: trabalhe num ambiente bem arejado e com equipamento de proteção aprovado, como máscaras faciais especialmente concebidas para filtrar partículas microscópicas.
- Antes de iniciar os trabalhos, ligue a máquina a um sistema de recolha de poeira.
- Pode dobrar a cobertura para cima quando está a posicionar a peça a trabalhar ou para facilitar o acesso durante os trabalhos de manutenção. Antes de ligar a máquina à rede, assegure-se que a cobertura da serra se encontra na posição abaixoada e em contacto direto com a mesa da serra.
7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA LASERS
Advertência! O feixe a laser causa danos graves nos olhos. Nunca olhe ou fique a olhar para o feixe a laser.
- Durante a utilização, não aponte o feixe a laser para as pessoas, direta ou indiretamente, através de superfícies refletoras.
- Este laser está de acordo com a classe de segundo a norma relevante. A unidade não inclui componentes que requerem manutenção. Não abra a caixa por razão alguma. Caso a unidade esteia danificada, peca a um agente de reparação autorizado para a reparar.
- Os óculos de visualização laser não são óculos de proteção contra radiação laser.
8 MONTAGEM
Remover a ficha da tomada antes de efetuar qualquer ajuste ou intervenção.
Não opere esta serra de corte transversal até que se encontre totalmente instalada e corretamente preparada para utilização em conformidade com este manual de instruções
8.1 Instalar as barras de apoio laterais
- Solte o parafuso e coloque as barras de apoio laterais nos orifícios de posicionamento.
- Fixe as barras de apoio laterais com o parafuso para evitar que deslizem para fora da posição.
8.2 Montar o grampo
O grampo (11) pode ser instalado do lado esquerdo ou direito da vedação guia. Insira a haste do torno no orifício na vedação guia e aperte com parafuso de bloqueio.
9 INSTRUÇÕES DE FUNCIONAMENTO
9.1 Transportar a serra transversal
Para transportar a ferramenta elétrica, use o pino de retenção (17).
Empurre o braço da serra para baixo e bloqueie-o na posição de descido ao puxar, rodar e empurrar o pino de retenção. Assim, a serra fica bloqueada.
Puxe a lâmina da serra para a frente e bloqueie apertando o bloqueio da barra lateral (21).
9.2 Extração de poeiras e lascas
Para recolher a serradura e a poeira durante o trabalho, deve colocar o saco de poeiras (18) no ejetor de serradura.
Para poeira externa pode usar uma mangueira de aspirador.
Um saco para poeiras é apenas para remoção parcial de poeiras! Está concebido para interromper a extração de poeiras.
9.3 Fixar a peça de trabalho.
Certifique-se que a peça de trabalho não pode ser catapultada. A braçadeira (11) é o dispositivo perfeito para evitar isto.
- Empurre a peça de trabalho entre a barreira (4) e o encosto de fixação.
- Aperte braçadeira (11) para fixar a peça de trabalho.
9.4 Corte em ângulo horizontal
O corte em ângulo horizontal pode ser ajustado no intervalo de -45º a 45º. A escala de corte em ângulo horizontal mostra o ajuste atual em graus.
- Solte a alavanca de bloqueio da mesa (6).
- Puxe a alavanca de bloqueio da mesa (7) para cima e rode a mesa da serra (5) para o ângulo desejado (para a direita ou para a esquerda). O ângulo pretendido pode ser lido na ranhura da escala (9).
- Aperte novamente a alavanca de bloqueio da mesa (6).
9.5 Ajuste do ângulo de corte (Fig. 1a - b)
Recomenda-se de mandar realizar o ajuste do ângulo da lâmina por um técnico qualificado.
- Posicione a sua pessoa atrás da serra de meia esquadria.
- Soltar a alavanca de bloqueio de ângulo (20) girando-na ao contrário dos ponteiros do relógio.
- Assegurar que o pino de bloqueio (26) se encontra na posição fechada, como apresentado na Fig. 1a.
- Girar a chave Allen de 4 mm no sentido dos ponteiros de relógio para inclinar a lâmina de corte para o lado direito, até este se encontrar num ângulo de 90° relativamente à mesa de corte, utilizando um ferro de ângulo reto. (Fig. 1b)
- Ou se necessário, girar a chave Allen de 4 mm no sentido contrário dos ponteiros de relógio para inclinar a lâmina de corte para o lado esquerdo. Tem de empurrar manualmente a lâmina até esta se encontrar num ângulo de 90° relativamente à mesa de corte, utilizando um ferro de ângulo reto. (Fig. 1b)
- Deve haver contacto direto entre a lâmina e o ferro de ângulo reto (não incluído).
9.6 Duplo bisel (Fig. 2)
A serra transversal pode ser utilizada para fazer cortes no lado esquerdo e direito a um ângulo de 45° a -45°.
- Levante a cabeça da máquina para a posição superior.
- Solte a mesa giratória desapertando a alavanca de bloqueio da mesa (7).
- Regule a mesa giratória através do punho para o ângulo pretendido.
- Volte a apertar a alavanca de bloqueio da mesa (7) para fixar a mesa giratória na posição.
- Desaperte o botão de bloqueio (20) e o pino de bloqueio (26) e segure o punho (13), incline a cabeça da máquina para a esquerda ou a direita, para a escala de ângulo pretendida (19).
- Volte a apertar o botão de bloqueio (20) e o pino de bloqueio (26) e faça o corte.
9.7 Ajuste do bloqueio do dispositivo de deslize
- Para desbloquear e bloquear o braço guia (12), rode o botão de bloqueio do braço guia (21) no sentido contrário aos ponteiros do relógio ou no sentido dos ponteiros do relógio
9.8 Batente de profundidade
Quando não pretender um corte completo através da peça de trabalho, use o batente de profundidade para controlar a profundidade de corte.
Apenas ajuste o parafuso dianteiro. O parafuso traseiro é usado para evitar que a lâmina corte a mesa durante o corte normal. Não ajuste o parafuso traseiro.
- Desbloqueie o pino de bloqueio.
■ Levante o conjunto da cabeça da serra. - Empurre o batente de profundidade para a esquerda para usar o ajuste do parafuso do batente de profundidade.
- Pressione para baixo a cabeça da serra para verificar o ajuste atual.
- Para alterar o ajuste, primeiro solte a porca do batente de profundidade serrilhado no parafuso do batente de profundidade. Rode o parafuso do batente de profundidade no sentido dos ponteiros do relógio para reduzir a profundidade e sentido contrário aos ponteiros do relógio para aumentar a profundidade. Aperte a porca do batente de profundidade após o ajuste.
- Se necessário, empurre o batente de profundidade para a direita para o desativar temporariamente.
9.9 Ligar / desligar
Para a sua segurança use as duas mãos para ligar e desligar a ferramenta elétrica.
- Ligue a ferramenta elétrica à fonte de alimentação.
- Para ligar a máquina, pressione o interruptor principal (14) juntamente com o botão de bloqueio (24).
- Quando pretender desligar a máquina, tem de soltar o interruptor on/off (14).
POWX075750DB PT
- Importante! Coloque o material que quer serrar de forma plana na superfície da máquina e segure-o por meio do dispositivo de aperto (11) de modo a que o material ficar imóvel durante o corte.
- Após a ligação da serra aguarde até a lâmina (2) atingir a sua velocidade máxima.
- Empurre a alavanca desbloqueadora (15) para o lado e aplique uma pressão constante e ligeiramente para baixo por meio do manípulo (13), para mover a cabeça da máquina através da peça a trabalhar.
- Acabado o corte, returne a máquina até à sua posição inicial superior e liberte o interruptor de ligar/desligar.
Cuidado! No fim do corte, uma mola de retorno faz que a cabeça da máquina se levantar automaticamente.
Não solte o manípulo (13) imediatamente após o fim do corte, mas segure a cabeça da máquina e permita que este se levante lentamente.
9.10 Laser
- Pode LIGAR e DESLIGAR o laser com o interruptor (29).
- O laser (22) direciona um feixe sobre a peça.
- Podem ser efetuados cortes extremamente exatos utilizando a função de laser.
9.11 Saco de pó
Para instalar o saco de pó (18), encaixe-o no adaptador de extração de pó. Quando o saco de pó estiver meio cheio, remova o saco de pó da ferramenta e esvazie-o.
9.12 Serrar
Certifique-se que a lâmina de serra não bloqueia enquanto serra. Provoca danos e o motor pode queimar. Se existir um bloqueio da lâmina de serra, por favor solte imediatamente o interruptor para evitar danos no motor.
- Prenda firmemente a peça de trabalho.
- Ajuste o corte em ângulo horizontal pretendido ou o ângulo de abertura vertical.
■ Ligue a ferramenta elétrica. - Mova o braço da ferramenta (13) ligeiramente para baixo.
- Deve utilizar o dispositivo de deslize para peças a trabalhar compridas; para isto, tem de soltar o botão de bloqueio.
- Serra a peça de trabalho.
■ Desligue a ferramenta elétrica. - Aguarde até que a lâmina de serra (2) fique totalmente imobilizada antes de remover a peça de trabalho.
9.13 Serrar peças de trabalho especiais
É necessário fixar as peças de trabalho curvas ou redondas para não deslizar. Certifique-se que não há folga entre a peça de trabalho e a barreira (4) ou a mesa da serra (5).
9.14 Substituir a lâmina de serra (Fig. 3)
Desligue a ferramenta da ficha antes de operar com a lâmina de serra.
Aguarde uns instantes antes de tocar na lâmina de serra. Pode estar muito quente.
Os dentes da lâmina de serra são muito afiados.
- Basculha a cabeça da máquina para cima.
- Soltar o parafuso da placa de cobertura (A), mas sem tirar este parafuso do aparelho.
- Levantar e manter a proteção inferior da lâmina de serra para dar acesso à cavilha roscada da lâmina de serra.
- Prima o botão de bloqueio do eixo (23) para o ativar, rode a lâmina de serra (2) à mão até estar bloqueada.
- Desaperte o parafuso de bloqueio da lâmina rodando-o no sentido dos ponteiros do relógio utilizando uma chave Allen (d).
- Remova o parafuso de bloqueio, a flange exterior (a) e a lâmina da serra (b).
- Remova as lascas e serradura do eixo e dos flanges.
- Coloque a nova lâmina, flanges e o parafuso de bloqueio. Verifique se a direção de rotação da lâmina está em conformidade com a do motor.
- Para garantir que todos os dispositivos de segurança estejam bem montados e se encontrem em boas condições operacionais, deve verificá-los antes de trabalhar novamente com a serra. Importante! Após cada troca da lâmina de serra deve verificar visualmente se a lâmina de serra gira livremente no segmento da mesa (8), tanto na posição perpendicular como nas configurações angulares de 45°.
Ao substituir a lâmina de serra pode apertar a barra lateral com o botão de bloqueio (20).
10 LIMPEZA E MANUTENÇÃO
Antes de levar a cabo intervenções no equipamento, retire a ficha da tomada.
10.1 Limpeza
- Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.
- Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão.
- Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico.
Certifique-se que nenhuma água poderá entrar na ferramenta elétrica!
10.2 Cabo de ligação
Se o cabo de ligação (ou ficha) estiver danificado, deve ser substituído. A substituição do cabo de ligação apenas deve ser efetuada por pessoal qualificado (eletricista qualificado).
11 ESPECIFICAÇÕES TÉCNICAS
| Voltagem nominal | 220-240 V ~ 50 Hz |
| Potência nominal | 2200 W (S6 25%) |
| Velocidade em vazio | 5000 min-1 |
| Classe de proteção | II |
| Dimensão da lâmina | 305 mm x 30 mm x 3,0 mm |
| Ângulo da mesa de trabalho | Ângulo de inclinação da cabeça da serra | Altura x largura (mm) |
| 90° | 90° | 105 x 330 mm |
| 45° (esquerda) | 90° | 105 x 235 mm |
| 90° | 45° | 60 x 330 mm (esquerda) |
| 90° | 45° | 38 x 330 mm (direita) |
| 45° (esquerda) | 45° | 60 x 235 mm (esquerda) |
| 45° (esquerda) | 45° | 38 x 235 mm (direita) |
13 RUÍDO
Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)
| Nível de pressão acústica LpA | 91 dB(A) |
| Nível de potência acústica LwA | 104 dB(A) |
ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).
14 ARMAZENAMENTO
- Limpe cuidadosamente a máquina e respetivos acessórios na totalidade.
- Armazene-a longe de crianças, numa posição estável e segura, num local fresco e seco, e evite as temperaturas demasiado altas ou demasiado baixas.
- Proteja-a da luz direta. Se possível, mantenha a máquina num local escuro.
- Não a coloque em sacos de nylon, visto que pode incorrer no risco de formação de humidade.
15 ELIMINAÇÃO DE PROBLEMAS
| PROBLEMA | CAUSA | AÇÃO |
| O motor não funciona. | Não chega eletricidade à máquina.O motor está sobrecarregado ou sobreaquecido. | Verifique a fonte de alimentação e a linha elétrica.Deixe que a máquina opere em ralenti por 2 minutos para arrefecer. |
| As vibrações são muito fortes. | Os parafusos ou peças estão soltos.A serra de corte transversal não está corretamente montada.A peça de trabalho não está apoiada de forma adequada. | Aperte todos os parafusos.Monte corretamente a serra de corte transversal.Fixe a peça de trabalho. |
16 GARANTIA
- Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.
- Esta garantia cobre todas as falhas do material ou produção, excluindo: baterias, carregadores, peças com defeito por desgaste de utilização normal, como rolamentos, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, excerto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.
- Nunca a aceitação de reivindicações de garantia pode levar ao prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
17 MEIO AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.
O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faca a reciclagem onde existam instalações adequadas.
Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho: Serra móvel de corte transversal de duplo bisel
Marca: POWERplus
Modelo n°: POWX075750DB
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
2011/65/UE
2006/42/CE
2014/30/UE
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
EN62841-1:2015
EN62841-3-9:2015
EN IEC 55014-1 : 2021
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
O signatário atua em nome da administração da empresa,
Assuntos Regulamentares – Gestor de Conformidade
