MANUAL DE UTILIZARE POWX075750DB PowerPlus

5.4 Folosirea și întreținerea aparatului electric ........................................................... 5

9.2 Extragerea prafului și a așchiilor ........................................................................... 8

9.3 Fixarea piesei de prelucrat ..................................................................................... 8

9.4 Unghiul de 45 de grade în plan orizontal .............................................................. 8

9.5 Reglarea unghiului de tăiere (Fig. 1a – b) .............................................................. 8

9.6 Tăiere înclinată dublă (Fig. 2) ................................................................................. 9

9.14 Înlocuirea discului ferăstrăului (Fig. 3) ................................................................ 10

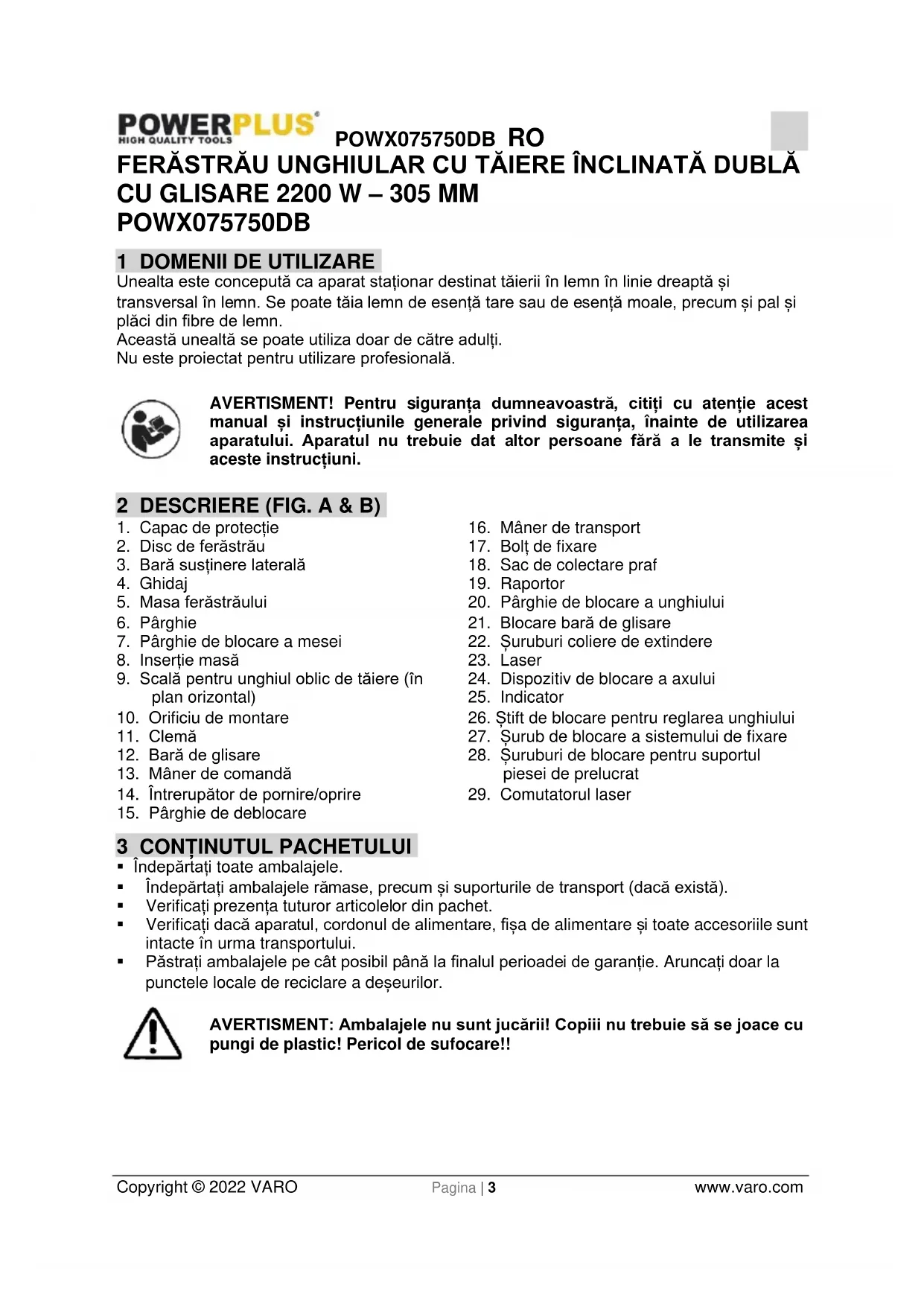

Unealta este concepută ca aparat staționar destinat tăierii în lemn în linie dreaptă și transversal în lemn. Se poate tăia lemn de esență tare sau de esență moale, precum și pal și plăci din fibre de lemn. Această unealtă se poate utiliza doar de către adulți. Nu este proiectat pentru utilizare profesională. AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni. 2 DESCRIERE (FIG. A & B)

1. Capac de protecție

2. Disc de ferăstrău

3. Bară susținere laterală

5. Masa ferăstrăului

9. Scală pentru unghiul oblic de tăiere (în

14. Întrerupător de pornire/oprire

20. Pârghie de blocare a unghiului

24. Dispozitiv de blocare a axului

26. Știft de blocare pentru reglarea unghiului

27. Șurub de blocare a sistemului de fixare

28. Șuruburi de blocare pentru suportul

29. Comutatorul laser

3 CONȚINUTUL PACHETULUI

• Îndepărtați toate ambalajele.

• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

• Verificați prezența tuturor articolelor din pachet.

• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriile sunt intacte în urma transportului.

• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!!POWX075750DB RO Copyright © 2022 VARO Pagina | 4 www.varo.com În acest ambalaj, puteți găsi: 1 ferăstrău unghiular Cheie cu cap hexagonal de 4 + 6 mm 1 clemă 1 manual 2 bară susținere laterală 1 sac de praf 2 ghidaj 1 mâner de transport În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul. 4 SIMBOLURI În acest manual și / sau pe mașină se folosesc următoarele simboluri:

Indică un risc de rănire sau de deteriorare a aparatului.

Purtați ochelari de protecție.

Citiți manualul înainte de utilizare.

În conformitate cu cerințele esențiale ale Directivelor europene.

Purtați mănuși de protecție.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt, prin urmare, necesare.

5 AVERTISMENTE GENERALE DE SIGURANȚĂ PRIVIND

APARATELE ELECTRICE Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

• Spațiul de lucru trebuie să fie în permanență curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.

• Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.

• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.POWX075750DB RO Copyright © 2022 VARO Pagina | 5 www.varo.com

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.

• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.

• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.

• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a conecta aparatul la priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.

• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.

• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.

• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul electric. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.

• Depozitați aparatul oprit departe de accesul copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.

• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întreținute.

• Păstrați piesele de tăiere ascuțite și curate. Sculele de tăiere întreținute corespunzător, având discuri de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.

• Utilizați aparatul, accesoriile și discurile etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru șiPOWX075750DB RO Copyright © 2022 VARO Pagina | 6 www.varo.com operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

• Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCȚIUNI DE PROTECȚIE SUPLIMENTARE

• Purtați întotdeauna echipament de protecție pentru ochi.

• Nu utilizați echipamentul în apropierea lichidelor sau a gazelor inflamabile.

• NU utilizați echipamentul dacă a fost montată un disc circular (în loc de discul de ferăstrău).

• Înainte de fiecare utilizare, verificați dacă discul ferăstrăului nu este știrbit sau deteriorat. Înlocuiți imediat discurile știrbite sau deteriorate.

• Utilizați doar discuri de ferăstrău recomandate de producător și în conformitate cu standardul EN847-1.

• Utilizați numai accesoriile recomandate în manualul de față.

• Alegeți discul corespunzător pentru materialul de tăiat.

• Pentru reducerea zgomotului emis, verificați dacă discul este ascuțit și curat.

• Utilizați doar discuri de ferăstrău ascuțite corespunzător. Nu depășiți viteza maximă indicată pe discul ferăstrăului.

• Înainte de montarea discului ferăstrăului, curățați axul, flanșele (în special suprafețele de montare) și piulița hexagonală. Montarea incorectă poate provoca vibrații/bătăi sau alunecarea discului ferăstrăului.

• Evitați contactul ferăstrăului cu obiecte metalice, cum ar fi cuiele ori șuruburile. Înainte de utilizare, verificați dacă piesa de prelucrat conține cuie, șuruburi sau alte corpuri străine și îndepărtați-le.

• Îndepărtați cheile, bucățile tăiate și orice alte obiecte de pe masa ferăstrăului înainte de pornire.

• NU purtați mănuși în timpul lucrului. Portul mănușilor se recomandă numai pentru înlocuirea uneltelor de tăiere.

• Feriți mâinile de pe direcția de tăiere a discului ferăstrăului.

• NU vă așezați în direcția de tăiere a discului ferăstrăului și NU permiteți așezarea altor persoane în poziția respectivă.

• Înainte de a introduce o piesă de prelucrat, lăsați ferăstrăul să funcționeze timp de câteva secunde. Ascultați dacă se aud vibrații sau bătăi ale discului ferăstrăului, care pot indica montarea sau echilibrarea necorespunzătoare a discului.

• Nu utilizați echipamentul pentru a executa caneluri sau scobituri.

• Înlocuiți inserția mesei dacă este uzată.

• NU efectuați reglaje la mașină în timpul mersului. Deconectați fișa de la priză înainte de a efectua reglaje.

• Dacă este necesar, utilizați un bloc de împingere. Utilizarea blocului de împingere este OBLIGATORIE la tăierea pe lungime a pieselor de prelucrat de dimensiuni reduse, pentru a feri mâinile și degetele de discul ferăstrăului.

• Îndepărtați blocul de împingere atunci când nu este utilizat.

• Atenție în special la instrucțiunile pentru reducerea pericolului de RECUL. RECULUL reprezintă o reacție bruscă la blocarea, îndoirea sau descentrarea discului ferăstrăului. RECULUL duce la proiectarea piesei de prelucrat către operator. RECULUL poate provoca răni grave. RECULUL poate fi evitat dacă discul este în permanență ascuțit, ghidajul longitudinal este paralel cu discul ferăstrăului, cuțitul de despicare și apărătoarea discului sunt în stare bună și în poziția corespunzătoare, piesa de lucru este ținută ferm până la trecerea completă a discului ferăstrăului și dacă se evită tăierea bucăților de lemn răsucite ori în unghi, care nu au o muchie dreaptă pentru deplasarea longitudinală de-a lungul ghidajului.POWX075750DB RO Copyright © 2022 VARO Pagina | 7 www.varo.com

• Nu lucrați cu piesa ținută în mână. Ținerea cu mâna se referă la sprijinirea piesei de prelucrat sau ghidarea ei cu mâinile în loc de ghidarea cu ajutorul ghidajului longitudinal sau a blocului în unghi.

• NU vă aplecați peste discul ferăstrăului. NU vă întindeți pentru a lua o piesă de prelucrat înainte de oprirea completă a discului ferăstrăului.

• Evitați avansul brusc sau prea rapid al piesei de prelucrat. Pentru piesele de prelucrat din materiale dure, utilizați un avans cât mai lent. Nu îndoiți și nu răsuciți piesele de prelucrat în timpul avansului către ferăstrău. În caz de blocare sau oprire a discului ferăstrăului în timpul avansului piesei de prelucrat, opriți imediat echipamentul. Deconectați fișa de la priză. Îndepărtați piesa care blochează ferăstrăul.

• NU încercați îndepărtarea așchiilor rezultate la tăiere și nu atingeți apărătoarea ferăstrăului în timp ce discul ferăstrăului este în mișcare.

• Îndepărtați nodurile desprinse din piesa de prelucrat ÎNAINTE de pornirea ferăstrăului.

• Feriți cablul de solicitări. Nu trageți de cablu pentru a deconecta fișa de la priză. Feriți cablul de căldură, ulei, apă și muchiile ascuțite.

• Anumite tipuri de pulberi rezultate la lucrul cu ferăstrăul pot conține substanțe cancerigene, teratogene sau care pot provoca mutații genetice. Câteva exemple de astfel de substanțe:

• Plumbul din vopselele cu plumb;

• Arsenul și cromul din cheresteaua tratată chimic.

• Pericolul pentru sănătate al expunerii la astfel de substanțe este proporțional cu frecvența efectuării unor astfel de lucrări.

• Măsuri de reducere a expunerii la aceste substanțe: Mediul de lucru trebuie să fie bine ventilat. Lucrați numai cu echipamente de protecție certificate, cum ar fi măștile special proiectate pentru filtrarea microparticulelor.

• În timpul operațiunilor de tăiere, conectați echipamentul la un sistem de aspirare a prafului.

• Apărătoarea poate fi ridicată pentru poziționarea piesei de prelucrat sau pentru a facilita accesul, la lucrările de întreținere. Înainte de conectarea uneltei la rețea, verificați dacă apărătoarea ferăstrăului a fost coborâtă și așezată în contact cu masa de tăiere. 7 INSTRUCȚIUNI SUPLIMENTARE DE SIGURANȚĂ PENTRU LASERE Avertisment! Fasciculul laser poate produce afecțiuni ale ochilor. Nu priviți direct fasciculul laser.

• În timpul utilizării, nu îndreptați fasciculul laser către alte persoane, direct sau prin reflexie.

• Laserul se încadrează în clasa 2 în conformitate cu standardul aplicabil. Echipamentul nu conține componente reparabile. Nu deschideți carcasa sub niciun motiv. În caz de defecțiune a aparatului, solicitați repararea într-un service autorizat.

• Ochelarii pentru vizualizarea laserelor nu sunt ochelari de protecție împotriva radiațiilor laser. 8 MONTAJ Înainte de efectua orice fel de întreținere, scoateți întotdeauna din priză. Nu porniți aparatul decât dacă este asamblat complet și pregătit în mod corespunzător pentru utilizarea în conformitate cu manualul de utilizare.POWX075750DB RO Copyright © 2022 VARO Pagina | 8 www.varo.com

8.1 Montarea barelor de susținere laterală

• Slăbiți șurubul și așezați barele de susținere laterală în orificiile de poziționare.

• Securizați barele de susținere laterală cu șuruburi, pentru a împiedica glisarea acestora în afara poziției.

Clema (11) poate fi montată fie în partea stângă fie în partea dreaptă a grilajului de ghidare. Introduceți tija menghinei în orificiul grilajului de ghidare și strângeți șurubul de blocare.

9 INSTRUCȚIUNI DE UTILIZARE

9.1 Transportul ferăstrăului unghiular

Pentru a transporta aparatul electric, utilizați bolțul de blocare (17). Trageți în jos ferăstrăul unghiular și blocați-l în poziția inferioară trăgând, răsucind și împingând bolțul de fixare. În acest mod, ferăstrăul este asigurat. Trageți spre în față discul ferăstrăului și blocați strângând încuietoarea barei de glisare (21).

9.2 Extragerea prafului și a așchiilor

Pentru extragerea integrată a prafului, fixați sacul de praf (18) pe ejectorul de praf. Pentru praful extern, puteți utiliza un furtun de aspirator de praf. Sacul de praf poate elimina doar parțial praful! Este conceput pentru a reduce cantitatea de praf eliminat.

9.3 Fixarea piesei de prelucrat

Asigurați-vă că piesa de prelucrat nu poate fi proiectată în nicio direcție. Dispozitivul de fixare (11) este ideal pentru a evita această manevră.

• Sacul de praf poate elimina doar parțial praful! Este conceput pentru a reduce cantitatea de praf eliminat.

• Strângeți clema (11) în sens orar pentru a fixa piesa de prelucrat.

9.4 Unghiul de 45 de grade în plan orizontal

Unghiul de tăiere în plan orizontal poate fi reglat într-un domeniu de -45° până la 45°. Scala arată valoarea curentă setată, în grade.

• Slăbiți pârghie de blocare a mesei (6).

• Trageți în sus pârghia de blocare a mesei (7) și rotiți masa de tăiere (5) în unghiul dorit (către dreapta sau către stânga). Unghiul dorit poate fi citit în crestătura scalei (9).

• Strângeți în sens orar pârghie de blocare a mesei (6).

9.5 Reglarea unghiului de tăiere (Fig. 1a – b)

Este recomandat să lăsați un tehnician instruit să regleze unghiul discului.

• Așezați-vă în spatele ferăstrăului unghiular

• Slăbiți pârghia de blocare a unghiului (20) rotind-o în sens invers orar.

• Asigurați-vă că știftul de blocare (26) este în poziția de închidere, ca în Fig. 1a.

• Rotiți în sens orar cheia cu cap hexagonal de 4 mm, pentru a înclina către dreapta discul de tăiere, până când discul ajunge la un unghi de 90° față de masa de tăiere, utilizând un colțar. (Fig. 1b)

• Sau, dacă este necesar, rotiți în sens invers orar cheia cu cap hexagonal de 4 mm, pentru a înclina către stânga discul de tăiere; va fi necesar să împingeți manual către stânga discul până când acesta ajunge la un unghi de 90° față de masa de tăiere, utilizând un colțar. (Fig. 1b)

• Trebuie să existe contact complet între disc și colțar (nu este inclus).POWX075750DB RO Copyright © 2022 VARO Pagina | 9 www.varo.com

9.6 Tăiere înclinată dublă (Fig. 2)

Ferăstrăul unghiular poate fi utilizat pentru tăieri pe partea stângă sau pe partea dreaptă, la un unghi de 45° până la -45°.

• Ridicați capul uneltei către partea sa cea mai de sus.

• Eliberați masa rotativă slăbind pârghie de blocare a mesei (7).

• Reglați masa rotativă cu ajutorul mânerului acesteia, în unghiul dorit.

• Strângeți la loc pârghie de blocare a mesei (7) pentru a fixa în poziția sa masa rotativă.

• Desfaceți pârghia de blocare (20), știftul de blocare (26) și, ținând de mâner, înclinați capul uneltei către stânga sau către dreapta, în unghiul dorit al raportorului (19).

• Strângeți la loc pârghia de blocare (20), știftul de blocare (26) și realizați tăierea.

9.7 Reglarea dispozitivului de blocare a alunecării

• Pentru a debloca și bloca brațul șinei (12), răsuciți butonul de blocare a brațului șinei (21) în sens invers orar sau în sens orar

9.8 Limitatorul de adâncime

Când nu se dorește efectuarea unei tăieturi complete în piesa de lucru, utilizați bolțul limitatorului de adâncime pentru a controla adâncimea de tăiere. Reglați doar bolțul frontal. Bolțul posterior este utilizat pentru a nu lăsa discul să taie masa în timpul tăierii normale. Nu reglați bolțul posterior.

• Desfaceți boțul de fixare.

• Ridicați ansamblul capului ferăstrăului.

• Împingeți limitatorul de adâncime spre stânga pentru a utiliza reglările bolțului limitatorului de adâncime.

• Trageți în jos capul ferăstrăului pentru a verifica setarea curentă.

• Pentru a modifica setarea, slăbiți piulița zimțată a limitatorului de adâncime de pe bolțul limitatorului de adâncime. Rotiți bolțul limitatorului de adâncime în sens orar pentru a reduce adâncimea și invers orar pentru a o mări. Strângeți piulița limitatorului de adâncime după reglare.

• La nevoie, împingeți limitatorul de adâncime spre dreapta pentru a-l dezactiva temporar.

9.9 Pornirea și oprirea

Pentru siguranța dvs., utilizați ambele mâini pentru a porni și a opri aparatul.

• Conectați aparatul electric la sursa de alimentare.

• Pentru pornirea mașinii, apăsați simultan întrerupătorul general (14) și butonul de blocare (24).

• Dacă doriți să opriți aparatul, trebuie să eliberați întrerupătorul de pornire/oprire (14).

• Important! Așezați materialul de tăiat pe suprafața mașinii și fixați cu dispozitivul de fixare (11) pentru a evita deplasarea materialului în timpul tăierii.

• După pornirea ferăstrăului, așteptați ca discul (2) să atingă viteza maximă.

• Apăsați lateral pârghia de declanșare (15) și apăsați ușor și continuu cu ajutorul mânerului (13) pentru a deplasa capul mașinii prin piesa de prelucrat.

• La încheierea tăierii, readuceți mașina în poziția superioară de repaus și eliberați întrerupătorul. Atenție! La sfârșitul tăierii, capul mașinii este ridicat automat de un arc de revenire. Nu eliberați mânerul (13) imediat după încheierea tăierii. Stabilizați capul mașinii și așteptați ridicarea lentă a acestuia.POWX075750DB RO Copyright © 2022 VARO Pagina | 10 www.varo.com

9.10 Dispozitivul laser

• Laserul poate fi pornit (ON) și oprit (OFF) de la comutatorul (29).

• Laserul (22) proiectează un fascicul pe piesa de prelucrat.

• Cu ajutorul dispozitivului laser se pot executa tăieri extrem de precise.

9.11 Sacul de colectare a prafului

Pentru montarea sacului de colectare a prafului, fixați-l pe adaptorul orificiului de extragere a prafului. Atunci când sacul de praf este aproximativ pe jumătate plin, scoateți sacul din aparat și goliți-l.

Verificați dacă discul ferăstrăului nu se blochează în timpul funcționării. Acest lucru avariază și poate arde motorul. Dacă se blochează discul, eliberați imediat comutatorul pentru a preveni avarierea motorului.

• Fixați bine piesa de prelucrat.

• Setați unghiul dorit de tăiere în plan orizontal sau unghiul de teșire vertical.

• Deplasați brațul uneltei (13) încet spre partea de jos.

• Pentru piesele lungi trebuie să folosiți glisiera. În acest scop, slăbiți butonul.

• Tăiați prin piesa de prelucrat.

• Opriți aparatul electric.

• Așteptați oprirea completă a discului ferăstrăului (2) înainte de a scoate piesa de prelucrat.

9.13 Tăierea pieselor speciale de lucru

Piesele de lucru curbate sau rotunde trebuie fixate pentru a nu aluneca. Verificați să nu existe distanțe între piesa de lucru și ghidaj (4) sau masa de tăiere (5).

9.14 Înlocuirea discului ferăstrăului (Fig. 3)

Deconectați unealta de la priză înainte de a lucra cu discul ferăstrăului. Așteptați câtva timp înainte de a atinge discul. Poate fi foarte fierbinte. Dinții discului de ferăstrău sunt foarte ascuțiți.

• Balansați către în sus capul uneltei.

• Slăbiți șurubul capacului (A), dar nu scoateți șurubul din unealtă.

• Ridicați și țineți ridicată apărătoarea inferioară a discului pentru a expune bolțul discului.

• Apăsați pârghia de blocare a axului (23) pentru a o activa, apoi rotiți cu mâna discul ferăstrăului (2) până se blochează.

• Slăbiți bolțul de blocare a discului, rotindu-l în sens orar cu ajutorul cheii inbus (d).

• Scoateți bolțul de blocare, flanșa exterioară (a) și discul ferăstrăului (b).

• Îndepărtați așchiile sau rumegușul din jurul axului și flanșelor.

• Fixați noul disc, flanșele și bolțul de blocare. Verificați dacă direcția de rotire a discului corespunde cu cea a motorului.

• Înainte de a relua lucrul cu ferăstrăul, verificați dacă toate dispozitivele de siguranță sunt montate corespunzător și în bună stare de funcționare. Important! La fiecare înlocuire a discului, verificați dacă acesta se rotește liber în inserția mesei (8), atât la reglarea perpendiculară cât și în cea de unghi de 45°.POWX075750DB RO Copyright © 2022 VARO Pagina | 11 www.varo.com La înlocuirea discului ferăstrăului, puteți strânge bara de glisare cu butonul de blocare (20).

10 CURĂȚAREA ȘI ÎNTREȚINEREA

Atenție! Înainte de a efectua orice lucrări asupra echipamentului, scoateți din priză.

• Curățați periodic carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.

• Dacă murdăria nu poate fi îndepărtată, folosiți o cârpă moale umezită cu apă și săpun.

• Nu utilizați niciodată solvenți cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solvenți pot deteriora componentele din plastic. Asigurați-vă că nu pătrunde apă în aparat!

10.2 Cablul de alimentare

În caz de deteriorare a cablului de alimentare (sau a fișei), acestea trebuie înlocuite. Înlocuirea cablului de alimentare trebuie efectuată doar de către un specialist (electrician calificat). 11 DATE TEHNICE Tensiune / frecvență 220-240 V ~ 50 Hz Puterea la intrare 2200 W (S6 25%) Viteză fără solicitare 5000 min-1 Clasă de protecție

Unghi al mesei de tăiere Unghi de înclinare a capului Înălțime x lățime (mm) 90° 90° 105 x 330 mm 45° 90° 105 x 235 mm 90° 45° 60 x 330 mm (stânga) 90° 45° 38 x 330 mm (dreapta) 45° 45° 60 x 235 mm (stânga) 45° 45° 38 x 235 mm (dreapta) 13 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3) Nivel de presiune acustică LpA 91 dB(A) Nivel de putere acustică LwA 104 dB(A) ATENȚIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.POWX075750DB RO Copyright © 2022 VARO Pagina | 12 www.varo.com 14 DEPOZITAREA

• Curățați temeinic întreaga mașină și accesoriile sale.

• Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.

• Protejați aparatul de expunere la acțiunea directă a soarelui. Dacă este posibil, păstrați aparatul într-un loc întunecos.

• Nu păstrați în pungi de plastic, pentru a evita acumularea umezelii. 15 DEPANARE PROBLEMĂ CAUZĂ ACȚIUNE Motorul nu funcționează. Aparatul nu este alimentat cu electricitate. Motorul este suprasolicitat sau supraîncălzit. Verificați sursa de alimentare și cordonul de alimentare. Lăsați aparatul să funcționeze la ralanti circa 2 minute pentru a se răci. Vibrații prea puternice. Sunt slăbite șuruburi sau componente. Ferăstrăul nu este montat corespunzător. Piesa de lucru nu este susținută corespunzător. Strângeți toate șuruburile. Montați corespunzător ferăstrăul unghiular. Asigurați piesa de prelucrat. 16 GARANȚIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanție acoperă toate defecțiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone]

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.POWX075750DB RO Copyright © 2022 VARO Pagina | 13 www.varo.com

• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării. 17 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

18 DECLARAȚIA DE CONFORMITATE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că Produsul: Ferăstrău unghiular cu tăiere înclinată dublă cu glisare Marcă de comerț: POWERplus Model: POWX075750DB este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2011/65/EU 2006/42/EC 2014/30/EU Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): EN62841-1 : 2015 EN62841-3-9 : 2015

EN61000-3-3 : 2013 Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Subsemnatul acționează în numele Directorului general executiv al societății, Philippe Vankerkhove Divizia de reglementare – Director de conformitate 02/11/2021, Lier - BelgiumPOWX075750DB PL Copyright © 2022 VARO Strona | 1 www.varo.com 1 ZASTOSOWANIE............................................................................. 3
