MANUAL DE UTILIZADOR POWX1365MB PowerPlus

6.4 Manuseamento e emprego de ferramentas elétricas com precaução ................... 6

13.3 Ajustar a posição da plataforma de trabalho com escala angular (22) ................ 11

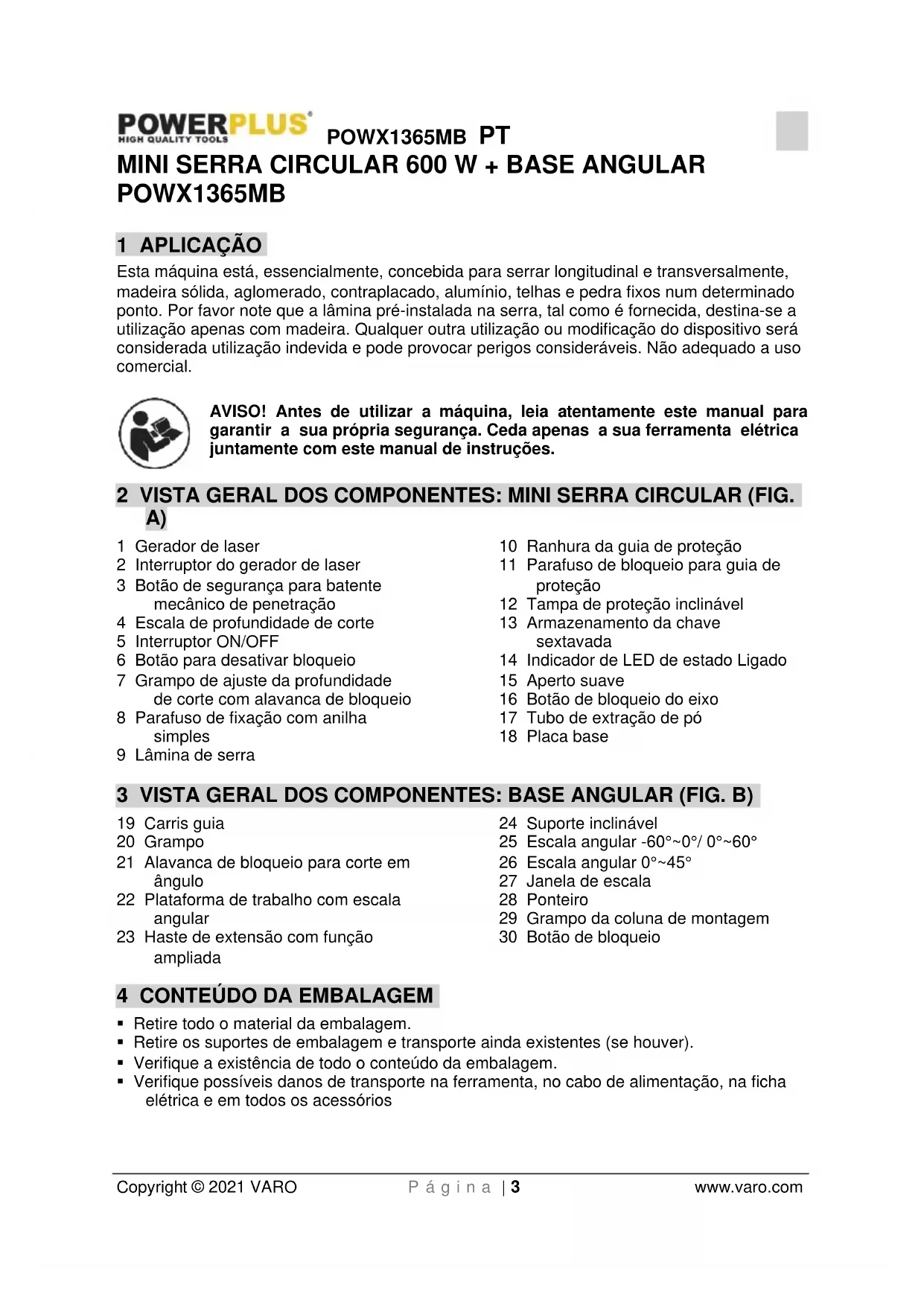

POWX1365MB 1 APLICAÇÃO Esta máquina está, essencialmente, concebida para serrar longitudinal e transversalmente, madeira sólida, aglomerado, contraplacado, alumínio, telhas e pedra fixos num determinado ponto. Por favor note que a lâmina pré-instalada na serra, tal como é fornecida, destina-se a utilização apenas com madeira. Qualquer outra utilização ou modificação do dispositivo será considerada utilização indevida e pode provocar perigos consideráveis. Não adequado a uso comercial. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 VISTA GERAL DOS COMPONENTES: MINI SERRA CIRCULAR (FIG.

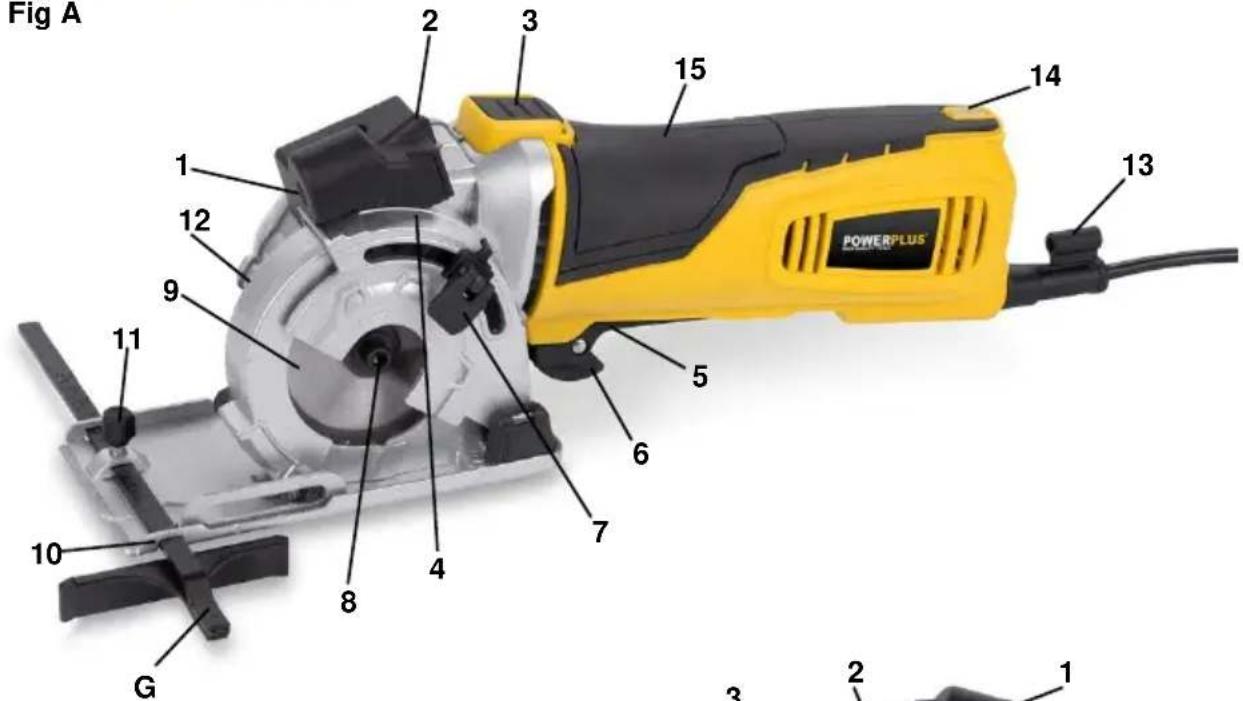

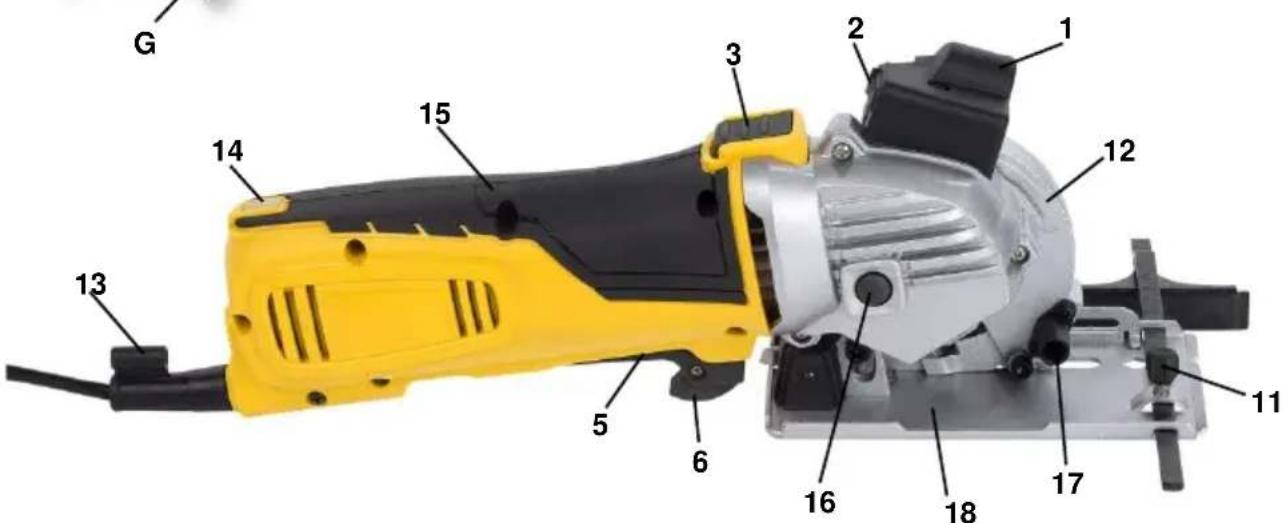

1 Gerador de laser 2 Interruptor do gerador de laser 3 Botão de segurança para batente mecânico de penetração 4 Escala de profundidade de corte 5 Interruptor ON/OFF 6 Botão para desativar bloqueio 7 Grampo de ajuste da profundidade de corte com alavanca de bloqueio 8 Parafuso de fixação com anilha simples 9 Lâmina de serra 10 Ranhura da guia de proteção 11 Parafuso de bloqueio para guia de proteção 12 Tampa de proteção inclinável 13 Armazenamento da chave sextavada 14 Indicador de LED de estado Ligado 15 Aperto suave 16 Botão de bloqueio do eixo 17 Tubo de extração de pó 18 Placa base 3 VISTA GERAL DOS COMPONENTES: BASE ANGULAR (FIG. B) 19 Carris guia 20 Grampo 21 Alavanca de bloqueio para corte em ângulo 22 Plataforma de trabalho com escala angular 23 Haste de extensão com função ampliada 24 Suporte inclinável 25 Escala angular -60°~0°/ 0°~60° 26 Escala angular 0°~45° 27 Janela de escala 28 Ponteiro 29 Grampo da coluna de montagem 30 Botão de bloqueio

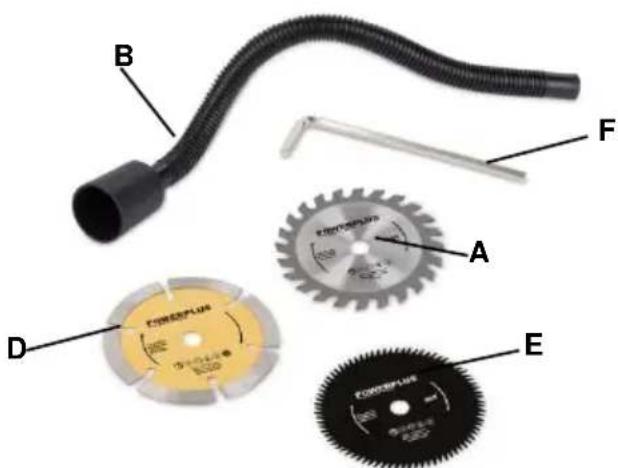

4 CONTEÚDO DA EMBALAGEM

Retire todo o material da embalagem. Retire os suportes de embalagem e transporte ainda existentes (se houver). Verifique a existência de todo o conteúdo da embalagem. Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessóriosPOWX1365MB PT Copyright © 2021 VARO P á g i n a | 4 www.varo.com Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1x ferramenta 1x manual 1x lâmina de metal com dentes de metal endurecido (A): adequado para: madeira suave, madeira dura, placas de todo o tipo 1x lâmina de serra de diamante (D): adequado para: cerâmica, telha 1x lâmina de serra HSS (E): adequado para: metal suave, alumínio 1x mangueira de extração de pó (B) 1x chave sextavada interior (F) 1x guia de proteção (G) 1x base angular Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante. 5 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Apresenta risco de ferimentos pessoais ou danos na ferramenta.

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

Ler com atenção o manual de instruções antes do uso.

Use sempre proteção ocular.

Em conformidade com os padrões de segurança das Diretivas Europeias aplicáveis.

Use luvas de proteção.

6 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

6.1 Área de trabalho

Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes. Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores. Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.POWX1365MB PT Copyright © 2021 VARO P á g i n a | 5 www.varo.com

6.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características. A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico. Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra. Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico. Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

6.3 Segurança pessoal

Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves. Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos. Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição ,,OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes. Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos. Não se estique demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas. Use vestuário apropriado. Não use roupas largas nem joias Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, joias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento. Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.POWX1365MB PT Copyright © 2021 VARO P á g i n a | 6 www.varo.com

6.4 Manuseamento e emprego de ferramentas elétricas com precaução

Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas. Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada. Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho. Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes. Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas. Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear. Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

6.5 Assistência técnica

Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém. 7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA SERRAS CIRCULARES Mantenha as mãos longe da área de corte e da lâmina. Mantenha a outra mão no manípulo auxiliar ou na caixa do motor. Não meta as mãos debaixo da peça a trabalhar. Ajuste a profundidade de corte à espessura da peça a trabalhar. Nunca segure a peça a ser cortada nas suas mãos ou entre as suas pernas. Fixe a peça a trabalhar numa plataforma estável. Segure a ferramenta elétrica nas pegas isoladas durante a operação, na qual a ferramenta de corte poderia entrar em contacto com cabos escondidos ou o seu próprio cabo elétrico. Na aplicação de ranhuras, utilize sempre uma grelha ranhurada ou uma guia lateral linear. Utilize sempre lâminas do tamanho e do tipo certos (forma de diamante ou redonda) da abertura central do fuso. Nunca utilize discos distanciadores ou o parafuso gastos ou incorretos para a lâmina. Não use rodas abrasivas com esta máquina! Evite o sobreaquecimento das pontas da lâmina durante a utilização! Esta ferramenta deve ser sempre usada com a mangueira de pó ligada e instalada num aspirador/extrator de pó adequado.POWX1365MB PT Copyright © 2021 VARO P á g i n a | 7 www.varo.com 8 MONTAGEM

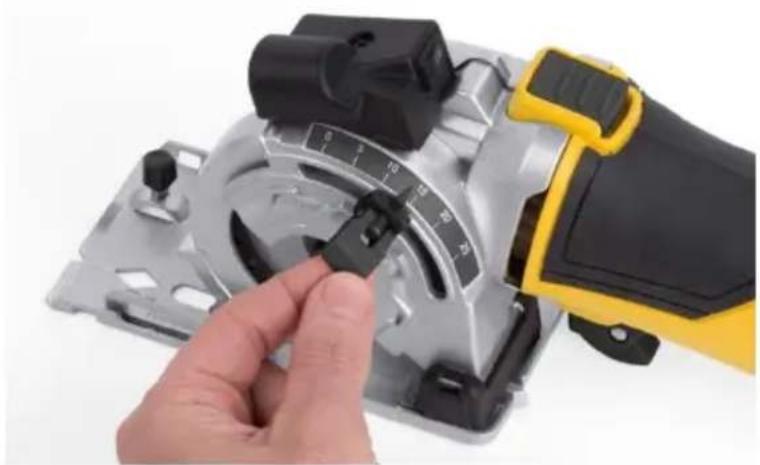

8.1 Ajustar a profundidade de corte (Fig. 1)

NOTA: Se possível, recomendamos que a profundidade de corte seja ajustada para aproximadamente 2 mm mais profunda que a espessura do material. Isto deve ajudar a garantir um corte limpo. Desencaixe a alavanca de bloqueio do grampo de ajuste da profundidade de corte (7), ajuste a profundidade de corte desejada na escala (4) e encaixe a alavanca de bloqueio.

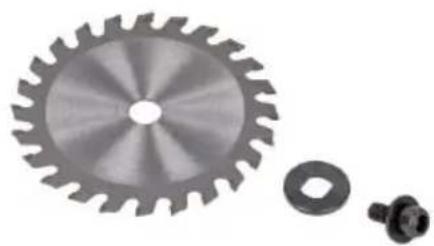

8.2 Substituir uma lâmina

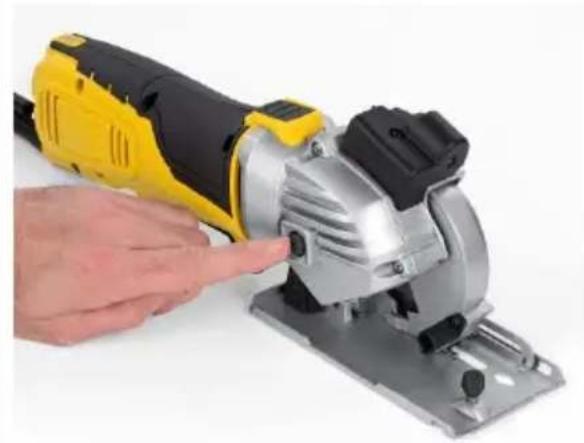

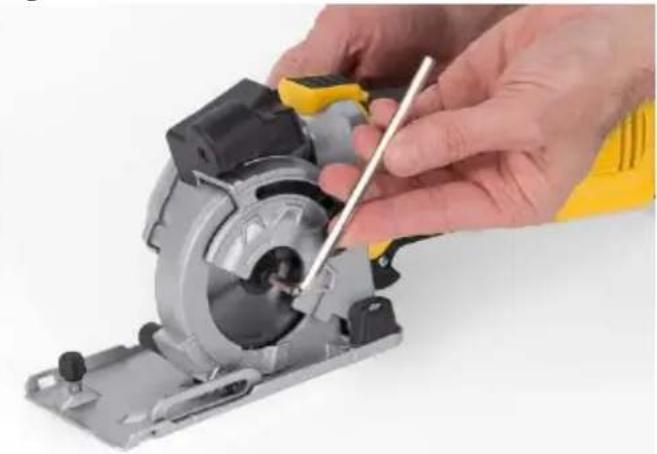

AVISO: O posicionamento incorreto da lâmina pode danificar permanentemente a ferramenta. Certifique-se que a ferramenta está desligada da tomada. Prima e segure o botão de bloqueio do eixo (16), solte o parafuso de fixação com a anilha simples (8) usando a chave sextavada interior (f) (rode no sentido horário para abrir). Retire o parafuso de fixação com anilha simples (ver Fig. 2, 3 e 4). Ajuste a profundidade de corte para o máximo. (ver a secção “Ajustar a profundidade de corte”) Levante a placa base (18). Remova a lâmina de serra. A instalação da lâmina de serra é feita na ordem inversa. Prima o botão de bloqueio do eixo (16) (até engatar) e aperte o parafuso de fixação (8). NOTA: A serra na lâmina de serra deve estar de acordo com a seta mostrada no sentido da rotação (sentido de funcionamento mostrado no dispositivo). 9 OPERAÇÃO

9.1 Segurar e LIGAR/DESLIGAR

AVISO: Antes de acionar o interruptor ON/OFF, verifique se a lâmina de serra está corretamente encaixada, se funciona suavemente e se o parafuso de fixação da lâmina (8) está bem apertado. Ligue a ficha à fonte de alimentação. O indicador de LED de estado ligado (14) fica aceso até que a ferramenta seja desligada da tomada.

9.1.1 Ligar a ferramenta:

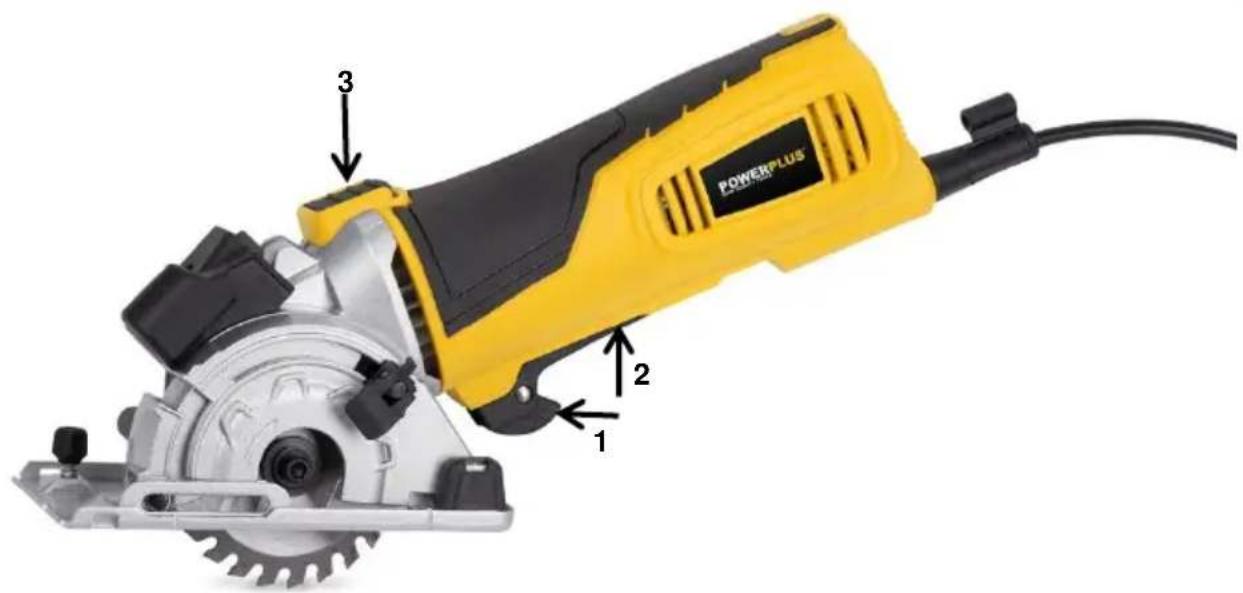

Empurre o botão de bloqueio (6) para a frente com o dedo indicador (consulte o sentido da seta ① na Fig. 5), prima o botão gatilho ON/OFF firmemente para dentro e mantenha-o premido ao mesmo tempo (consulte o sentido da seta ② na Fig. 5) Ao soltar o botão gatilho, o interruptor principal volta automaticamente à posição inicial e a ferramenta desliga-se. Aviso: A lâmina de serra continua a rodar após desligar a ferramenta.POWX1365MB PT Copyright © 2021 VARO P á g i n a | 8 www.varo.com

9.1.2 Soltar o batente de penetração

Pressione a posição traseira do botão de bloqueio de segurança (3) para baixo e mantenha-o premido (consulte o sentido da seta ③ na Fig. 5) NOTA: Premir o botão de bloqueio de segurança (3) desbloqueia o mecanismo de corte por penetração ao mesmo tempo, para que o motor possa mover-se para baixo. A lâmina de serra emerge de uma cobertura de proteção inclinável (12).

9.2 Ajustar a guia de proteção

Solte o parafuso de fixação da guia de proteção (11) na placa base (18) e ajuste a guia de proteção (g) na ranhura da guia de proteção (10). Ajuste a largura desejada e reaperte o parafuso de fixação da guia de proteção (11).

9.3 Gerador da linha laser

Avisos: Não olhe diretamente para o feixe de laser, não aponte deliberadamente para pessoas e certifique-se que não é direccionado para os olhos de uma pessoa por mais de 0,25 s. Ao fazer a linha de corte na peça de trabalho, o gerador da linha laser pode ajudar a melhorar o alinhamento. O interruptor do gerador de laser (2) encontra-se à frente do botão de bloqueio de segurança para batente mecânico de penetração (3). Ligar: Prima o interruptor do gerador de laser (2) para a posição “I”, trabalha o gerador laser (1). Desligar: Prima o interruptor (2) para a posição “O” novamente. Verifique a linha de corte na peça de trabalho. Ajuste a profundidade do corte conforme necessário. Ligue a máquina e inicie o motor. Quando a lâmina estiver na sua velocidade máxima (aproximadamente 5 segundos), coloque a serra na peça de trabalho. Ligue o gerador de laser (1) a partir da abertura laser usando o interruptor do gerador laser (2). Alinhe o feixe com a marca na peça de trabalho e lentamente empurre a serra para a frente usando ambas as mãos, mantendo o feixe de luz vermelho na marca. Desligue o feixe de laser ao completar o corte.

9.4 Acompanhar a linha

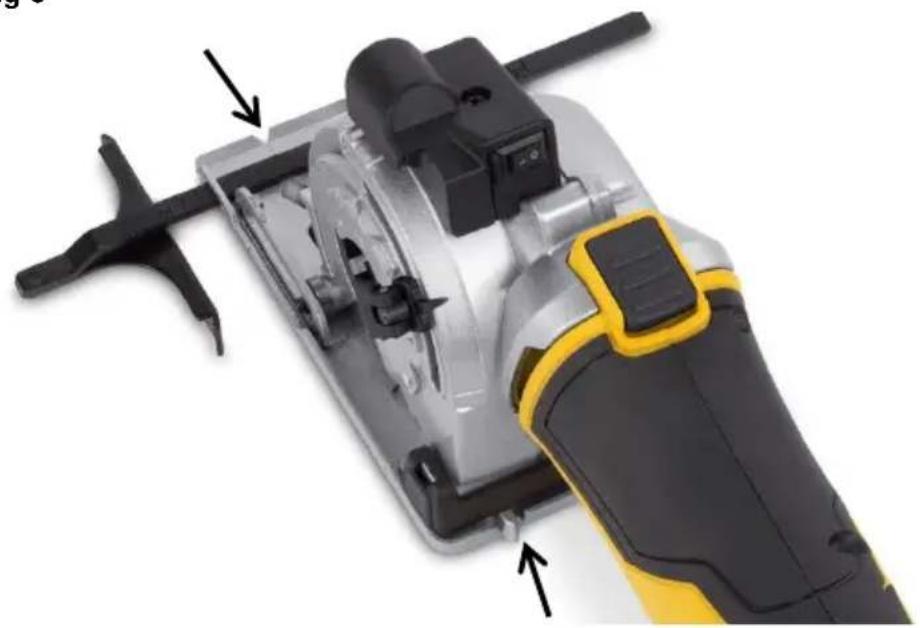

Um indicador em forma de V e um indicador localizados à frente e atrás da placa base (18) permitem seguir uma linha ao cortar. (Consulte a Fig. 6)

A serra circular é uma ferramenta poderosa capaz de produzir uma grande quantidade de pó. Como a ferramenta possui uma lâmina totalmente incorporada, a extração de pó forçada é particularmente eficiente. A extração de pó forçada deve ser usada para tudo mas pequenos trabalhos de corte. Empurre a mangueira de extração de pó (b) para o tubo de extração de pó (7). Ligue o aspirador aprovado para extração de serradura e lascas à mangueira de extração de pó (b).POWX1365MB PT Copyright © 2021 VARO P á g i n a | 9 www.varo.com 10 CORTAR AVISO! Antes de usar a máquina, é necessário verificar se a tampa de proteção inclinável (12) pode ser devidamente utilizada. AVISO: Corte sempre para a frente. Nunca direcione a ferramenta para trás. Se for um utilizador inexperiente, pratique cortando madeira fina até ficar competente. Verifique as especificações para garantir a adequabilidade do material a cortar. Instale a lâmina correta garantindo que está afiada e não danificada. Ajuste a profundidade de corte. (ver a secção “Ajustar a profundidade de corte”) Coloque o material a cortar numa superfície plana como uma banca de tabalho, mesa ou chão. Use uma peça de material de desperdício por baixo se: Não pretende danificar a superfície de trabalho. A superfície de trabalho pode danificar a lâmina, por exemplo, um chão de cimento. Ligue à tomada. Segure a ferramenta firmemente (ver a secção “Segurar e Ligar/Desligar”) e pouse a placa base de metal na superfície a cortar. Certifique-se que a parte traseira da placa base excede a superfície de trabalho. Não penetre a lâmina no material. Ligue a ferramenta e aguarde um momento até que a lâmina acelere. De seguida, prima o botão de bloqueio de segurança (3) e penetre a lâmina lenta e cuidadosamente no material, mas firmemente. De seguida, empurre a ferramenta para a frente ao longo da linha de corte. Se necessário, ligue o gerador de laser (1). NOTA: Nunca direcione a ferramenta para trás. Deve ser aplicada muito pouca forma para alimentar a ferramenta ao longo do corte. Força excessiva irá provocar fadiga ao operador e excesso de desgaste na lâmina e ferramenta. Força excessiva pode também provocar disparo por temperatura de corte, provocando atrasos. Certifique-se que a placa base está sempre plana no material a cortar. Isto é especialmente importante no início e fim de um corte ou se estiver a cortar tiras finas onde a placa base não é totalmente suportada. Uma vez terminado o corte, levante a ferramenta da superfície de trabalho antes de desligar. Se tiver feito muito pó, mantenha ligada por alguns segundos extra para permitir que o pó saia da ferramenta. 11 ENTALHES Corte por penetração pode não ser possível em alguns materiais duros. Escolha uma lâmina de serra adequada para materiais duros e substitua-a. Ajuste a profundidade de corte (Ver a secção "Ajustar a profundidade de corte”), ligue à tomada e, de seguida, coloque a placa base de metal (18) na superfície de trabalho. Certifique-se que a marca de indicação dianteira na placa base está alinhada com a linha de arranque (Ver secção “Acompanhar a linha”). Ligue a ferramenta e aguarde um momento até que a lâmina acelere. De seguida, penetre a lâmina lenta e cuidadosamente no material, mas firmemente. De seguida, empurre a ferramenta para a frente ao longo da linha de corte. (Nunca direcione a ferramenta para trás) Uma vez atingido o fim da linha, levante a ferramenta da superfície de trabalho antes de desligar. Se tiver feito muito pó, mantenha ligada por alguns segundos extra para permitir que o pó saia da ferramenta. Cortar pontas:POWX1365MB PT Copyright © 2021 VARO P á g i n a | 10 www.varo.com

I. Se o corte tiver de ser tapado, por exemplo, por uma tampa de ventilação, os

cantos podem ser sobrepostos para garantir que o material de desperdício fica completamente solto.

II. Se o corte tiver de ficar à vista, não sobreponha os cantos. Nesta situação, como a

lâmina de corte é circular, o material de desperdício não será totalmente solto. Os cantos terão, por isso, de ser acabados com uma faca. Se o material for fino e a superfície traseira não for importante, o material de desperdício pode ser puxado para fora.

III. Se houver acesso à superfície traseira do material a cortar, o corte pode ser

marcado com uma permissão de corte excessivo. O corte é então feito a partir da superfície traseira para garantir cantos perfeitos na superfície dianteira.

12 CORTAR MATERIAIS PARTICULARMENTE DUROS OU

ABRASIVOS Aprenda a usar a ferramenta cortando madeira antes de tentar cortar algo mais duro. Ao cortar material mais duro, como metais, é necessário aplicar mais força para segurar a peça de trabalho e pode ser necessário fixá-la. Nunca corte materiais que produzam pó ou fumos tóxicos tais como PTFE ou amianto.

12.1 Folha de metal:

Ajuste sempre a profundidade para pelo menos 1 mm mais profundo do que a espessura do material para evitar que a lâmina suba a superfície. É necessário material de desperdício por baixo da superfície de trabalho. Retire rebarbas e ferrugem pois impedem de progredir no material. Cera de abelha espessa (polimento de mobiliário) aplicada na placa base da ferramenta facilita o corte do metal. Apenas adequado para cortar latão, cobre, chumbo, alumínio ou aço carbono galvanizado. A cada 2 minutos de corte de metal devem seguir-se, pelo menos, 3 minutos de descanso.

12.2 Telhas de cerâmica, azulejos, etc:

Use apenas uma lâmina especificamente concebida para este fim. Use sempre com um aspirador adequado ou extrator de pó ligado pois o pó pode ser perigoso para o operador e evitar que a proteção trabalho corretamente.

12.3 Gesso cartonado:

A serra de fresagem apenas é recomendada para corte ocasionais em gesso cartonado e deve ser usada com um aspirador ou extrator de pó ligado. O pó pode evitar que a proteção trabalhe corretamente. Ferramentas convencionais como serrotes de ponta ou facas geralmente proporcionam bons resultados, no entanto, a serra de fresagem pode ser usada para um corte livre particularmente bonito e sem pó ou se houver o perigo de cortar canos ou cabos. 13 BASE ANGULAR

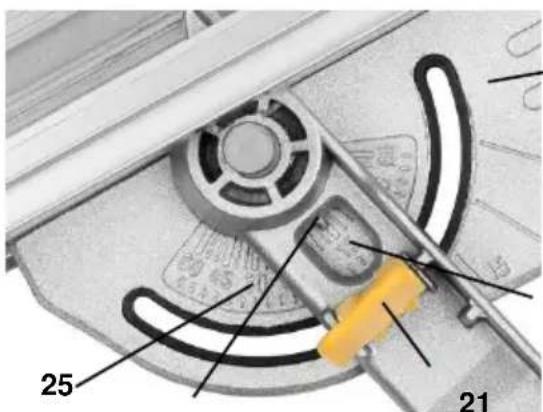

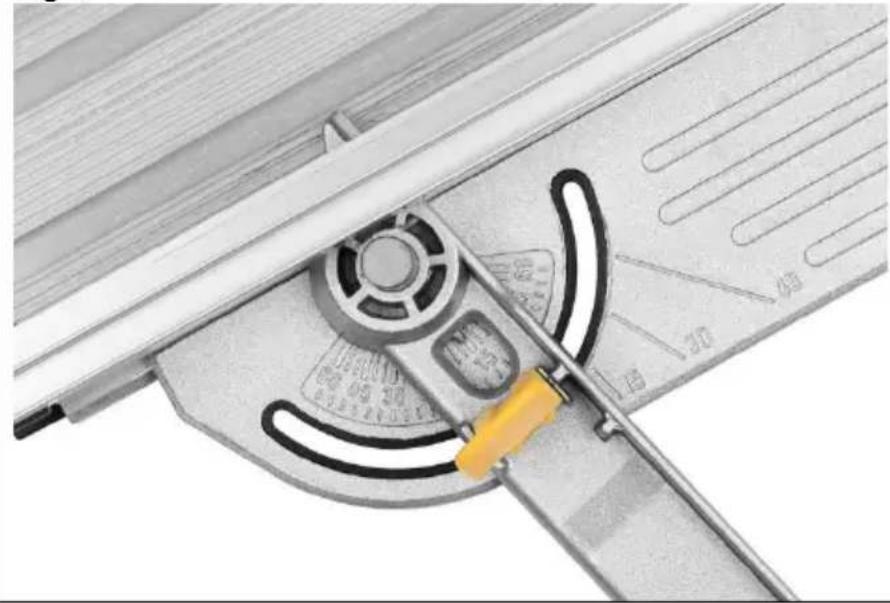

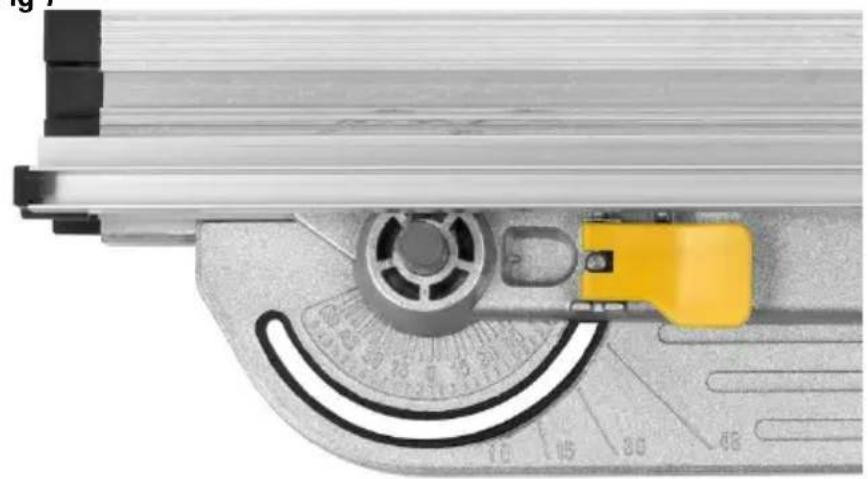

13.1 Ajuste do ângulo de corte

NOTA: A escala angular (25) mostra ângulos angulares de 0º a 60º para a esquerda e 0º a 60º para a direita.POWX1365MB PT Copyright © 2021 VARO P á g i n a | 11 www.varo.com Existem quatro níveis de escala na escala angular (26), nomeadamente, 0º, 15º, 30º e 45º, os quais representam os ângulos de corte mais comuns em operação. Retire o grampo (20), levante a alavanca de bloqueio para a escala angular (21) e solte a haste de extensão (23). Se o ângulo desejado for um dos ângulos de corte mais comuns, ajuste a extremidade direita da haste de extensão (23), alinhe a marca de escala para o grau desejado de medição na escala angular (26). Nota: O ponteiro da janela de escala (27) indica ao mesmo tempo a medição do grau necessário acima na escala angular (25). (Consulte a fig. 7) Se o ângulo desejado for um dos ângulos de corte mais comuns, ajuste o ponteiro (28) da janela de escala (27), alinhe a marca de escala para o grau desejado de medição na escala angular (25). Aperte a alavanca de ajuste (21) e certifique-se que a haste de extensão (23) fixa firmemente.

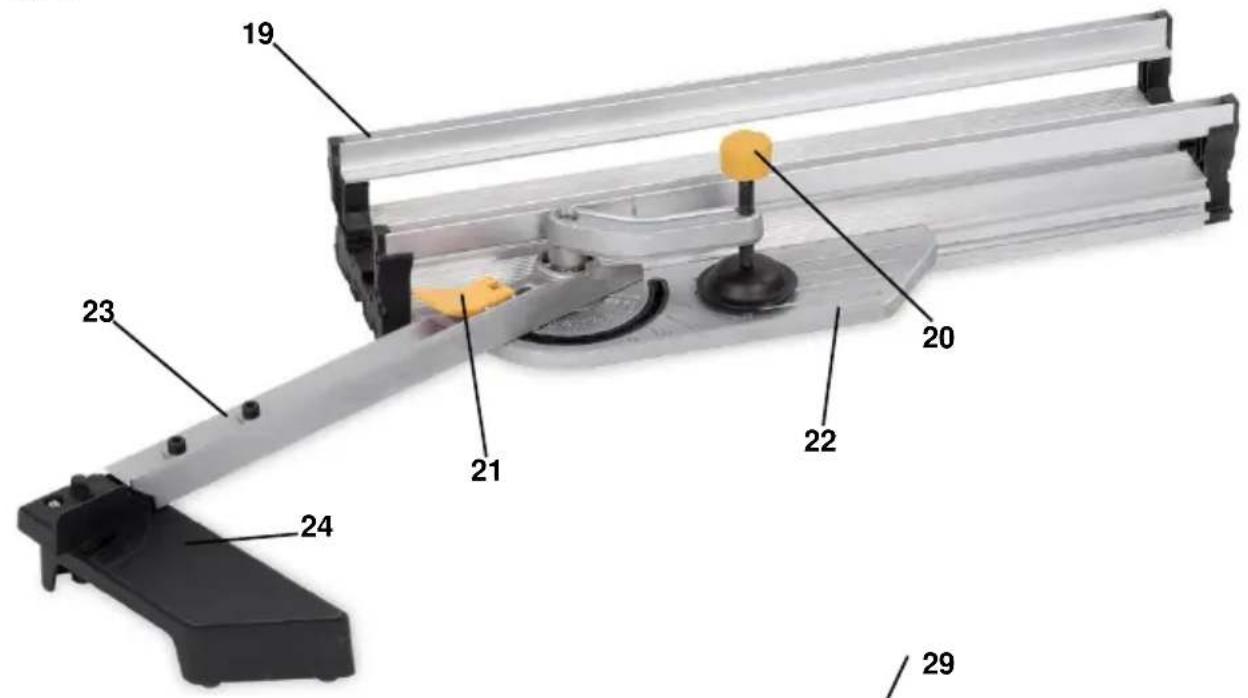

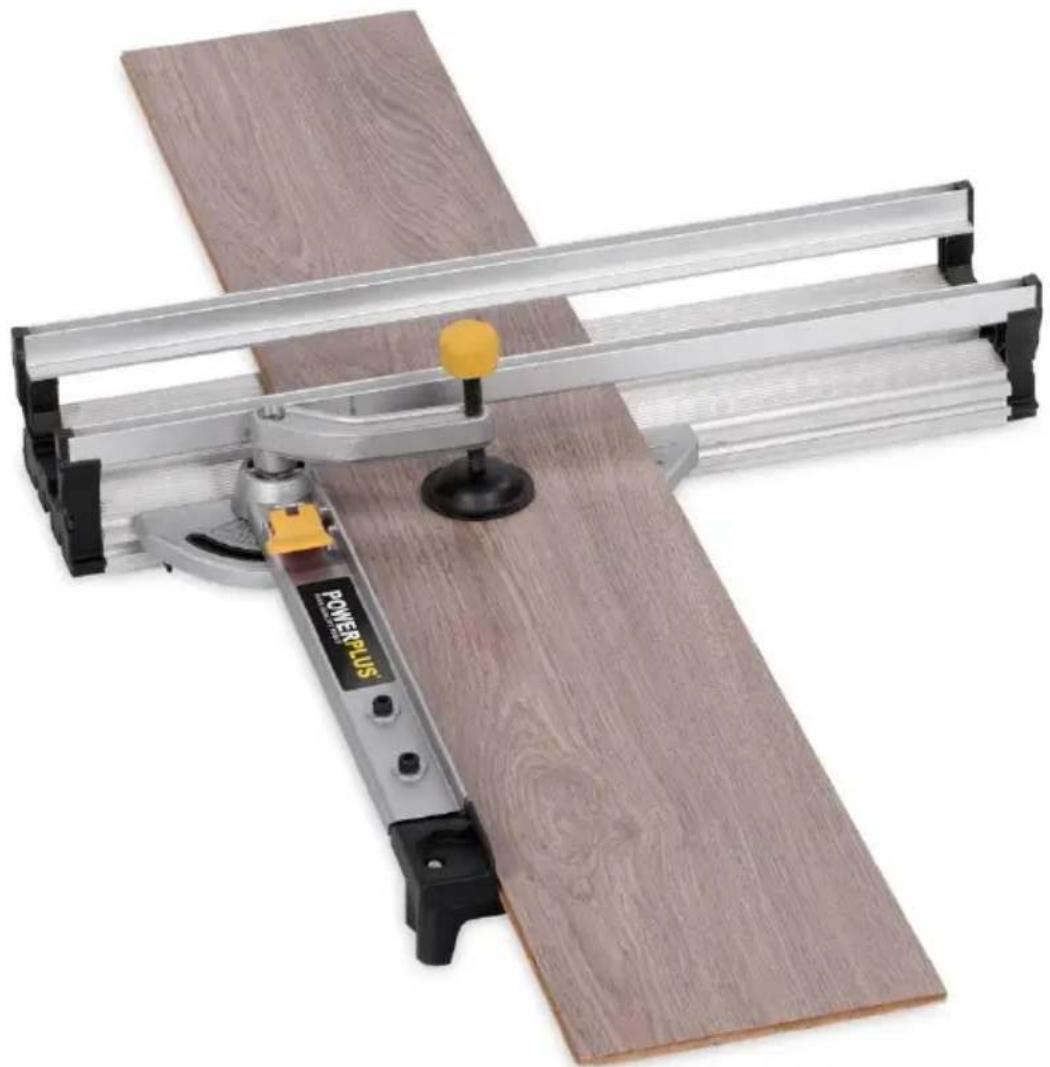

13.2 Instalar e ajustar o grampo

Coloque o subconjunto do grampo (20) no grampo da coluna de montagem (29) da plataforma de trabalho com escala angular (22). NOTA: Não existem parafusos para fixar o grampo. O subconjunto do grampo irá fixar-se à plataforma de trabalho (22) ao rodar o botão para fixar a peça de trabalho. Não use a sua outra mão para segurar o grampo quando estiver a apertar. Rode o botão apenas para fixar o grampo à plataforma de trabalho. NOTA: antes de avaliar a espessura da peça de trabalho, ajuste a altura do grampo para mais alto do que a peça de trabalho pois é conveniente para fixar rapidamente a peça de trabalho.

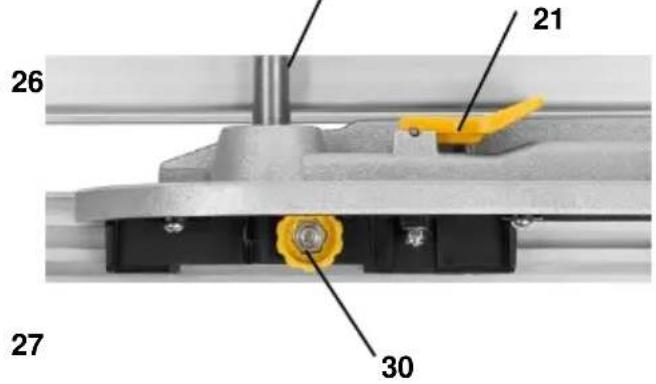

13.3 Ajustar a posição da plataforma de trabalho com escala angular (22)

Existe um botão de bloqueio (30) na parte inferior da plataforma de trabalho (22) que ajusta a posição da peça de trabalho na banca de trabalho. Solte a plataforma de trabalho (22) rodando o botão de bloqueio no sentido contrário aos ponteiros do relógio e deslize a plataforma de trabalho para a posição desejada como indicado na Fig. 8. Finalmente, aperte firmemente o botão de bloqueio.

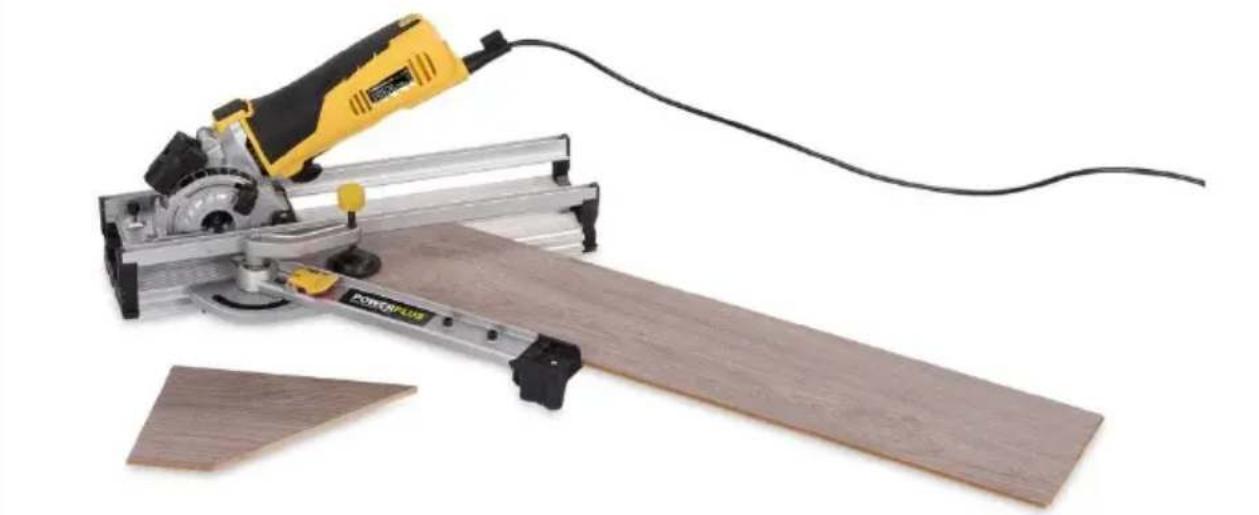

13.4 Cortar com banca de trabalho

AVISO: Corte sempre para a frente. Nunca direcione a ferramenta para trás. Se for um utilizador inexperiente, pratique cortando madeira fina até ficar competente. Ajuste o ângulo de corte da bancada de trabalho. (ver a secção “Ajuste do ângulo de corte”) Coloque a peça de trabalho na banca de trabalho e fixe a peça de trabalho com o subconjunto do grampo (20). (ver a secção “Instalar e ajustar o grampo”)POWX1365MB PT Copyright © 2021 VARO P á g i n a | 12 www.varo.com NOTA: se o comprimento da peça de trabalho for maior do que o nível normal pode usar a função de extensão da haste de extensão (23), segure o suporte inclinável (24) e empurre a haste de extensão para uma posição adequada à atual peça de trabalho. (Consulte a Fig. 9 e Fig. 10) Instale a lâmina correta garantindo que está afiada e não danificada. Ajuste a profundidade de corte. (ver a secção “Ajustar a profundidade de corte”) Aperte firmemente a ferramenta (ver a secção “Segurar e Ligar/Desligar”). De seguida, prima o botão de bloqueio de segurança (3) e penetre a lâmina lenta e cuidadosamente no material, mas firmemente. De seguida, empurre a ferramenta para a frente ao longo dos carris guia (19) a cortar. NOTA: Nunca direcione a ferramenta para trás. Uma vez terminado o corte, levante a ferramenta da banca de trabalho antes de desligar. Se tiver feito muito pó, mantenha ligada por alguns segundos extra para permitir que o pó saia da ferramenta. NOTA: se cortar sem a banca de trabalho, consulte as descrições abaixo: Verifique se a lâmina está correta certifique-se que está afiada e não danificada. Defina a profundidade do corte, ligue a ferramenta e aguarde um momento até que a lâmina acelere. Prima o botão de bloqueio de segurança (3) e penetre a lâmina lenta e cuidadosamente no material, mas firmemente. Empurre a ferramenta para a frente ao longo da linha de corte. Se necessário, ligue o gerador de laser (1). (consulte a secção “Gerador da linha laser”)

14 LIMPEZA E MANUTENÇÃO

É necessário uma limpeza regular para uma operação segura da ferramenta pois uma acumulação excessiva de pó pode evitar que a ferramenta trabalhe corretamente. A mangueira de extração de pó (b) pode bloquear e necessitar de limpeza ocasional, especialmente se estiver a cortar madeira húmida. Desligue da tomada. Limpe minuciosamente com uma pequena escova suave, como um pincel. Mantenha as ventilações de refrigeração da caixa do motor sempre limpas e desobstruídas. Nunca use agentes cáusticos ou solventes para limpar as peças de plástico.

Use sempre uma lâmina afiada. Se a ferramenta não corta tão bem como esperado ou se aquece demasiado (temperatura de corte pode disparar) a causa mais comum é uma lâmina rombuda. É difícil ver ou sentir se a lâmina está rombuda. Em caso de dúvida use uma lâmina nova. As lâminas são consumíveis. Tenha atenção ao mudar as lâminas pois podem ficar quentes durante a utilização. Deixe que a lâmina arrefeça antes de a substituir.POWX1365MB PT Copyright © 2021 VARO P á g i n a | 13 www.varo.com

Tensão nominal 220-240 V Frequência nominal 50 Hz Potência nominal 600 W Velocidade de rotação 5500 min

Dimensão da lâmina Ø 89 mm Máx. profundidade de corte, madeira suave 28,5 mm Máx. profundidade de corte, telha 8 mm Máx. profundidade de corte, alumínio 3 mm 16 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 95 dB(A) Nível de potência acústica LwA 106 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): Max 2,8 m/s² K = 1,5 m/s² 17 GARANTIA Este produto tem uma garantia de acordo com as regulamentações legais para um período de 36 meses efetivos a partir da data de aquisição pelo primeiro utilizador. Esta garantia cobre todo o material ou falhas de produção excluindo: peças com defeito por desgaste de utilização normal como suportes escovas, cabos e tomadas ou acessórios como lâminas, sacos de recolha, filtros de ar, etc., e danos ou defeitos resultantes de uso indevido, acidentes ou alterações e os custos de transporte. Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia. Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta. As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus. A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90. Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito. Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga. Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva. Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho. Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo

Copyright © 2021 VARO P á g i n a | 14 www.varo.com Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...) Deverá guardar o seu talão de compra como prova de aquisição do produto. A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 18 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas eléctricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.

19 DECLARAÇÃO DE CONFORMIDADE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Mini serra circular 600 W Marca: POWERplus Modelo nº.: POWX1365MB se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN62841-1 : 2015 EN62841-2-5 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC61000-3-2 : 2019

EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Ludo Mertens Assuntos Regulamentares – Gestor de Conformidade 10/03/2021, Lier - BelgiumPOWX1365MB NO Copyright © 2021 VARO S i d e | 1 www.varo.com 1 BRUKSOMRÅDE ............................................................................. 3
