GEBRUIKSAANWIJZING POWX1365MB PowerPlus

6.1 Werkplaats 4
6.2 Elektrische veiligung 4
6.3 Veiligheid van personen 5
6.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap 5
6.5 Service 6

7 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR CIRKELZAGEN 6
8 ASSEMBLAGE 6
8.1 Instellen van de zaagdiepte (Fig. 1) 6
8.2 Een zaagblad verrangen 7
9 GEBRUK 7
9.1 Vasthouden en IN- en UIT-schakelen: 7
9.1.1 Het gereedschap inschakelen: 7
9.1.2 De invalidanslag ontgrendelen: 7
9.2 Instellen van de aanslaggeleider 7
9.3 Laserlijngenerator 8
9.4 Lijnen volgen 8
9.5 Stofafzuiging 8
10 ZAGEN 8
11 UITSPARINGEN 9
12 HET ZAGEN VAN HARDE OF SCHURENDE MATERIALEN 10
12.1 Metaalplaat: 10
12.2 Keramische tegels, leien, enz: 10
12.3 Gipsplaat: 10

13 VERSTEKBAK 11

13.1 Zaaghoekinstelling 11
13.2 De spanklem monteren en instellen 11
13.3 Regelknop van het werkvlak met hoekschaal (22) 11
13.4 Zagen met de verstekbak 12

14 REINIGING EN ONDERHOUD 13

14.1 Bladen 13

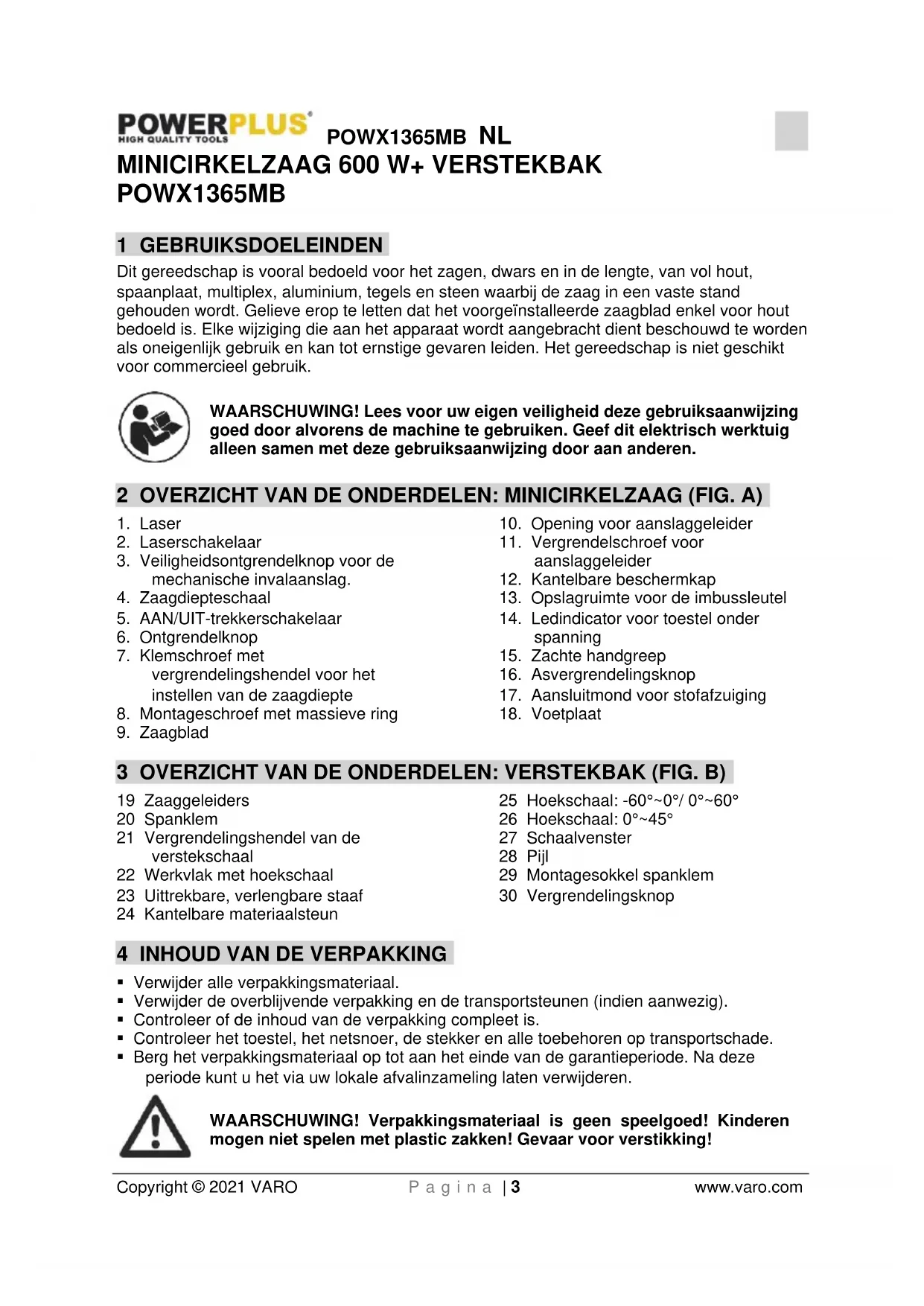

Dit gereedschap is vooral bedoeld voor het zagen, dwars en in de lenghte, van vol hout, spaanplaat, multiplex, aluminium, tegels en steen waar bij de zaag in een vaste stand gehouden worden. Gelieve erop te letten dat het voorgeinstalleerde zaagblad enkel voor hout bedoeld is. Elke wijziging die aan het apparaat wordt aangebracht dient beschouwd te worden als oneigenlijk gebruik en kan tot ernstige bevaren leiden. Het gereedschap is Niet geschikt voor commercieel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan andereen.

2 OVERZICHT VAN DE ONDERDELEN: MINICIRKELZAAG (FIG. A)

1. Laser
2. Laserschakelaar
3. Veiligheidsontgrendelknop voor de mechanische invalidanslag.
4. Zaagdiepteschaal
5. AAN/UIT-trekkerschakelaar
6. Ontgrendelknop
7. Klemschroef met vergrendelingshendel voor het instellen van de zaagdiepte
8. Montageschroef met massieve ring

9. Zaagblad

10. Opening voor aanslaggeleider

11. Vergrendelschroef voor aanslaggeleider
12. Kantelbare beschemkap
13. Opslagruimte voor de imbussleutel
14. Ledindicator voor toestel onder spanning
15. Zache handgreep
16. Asvergrendelingsknop
17. Aansluitmond voor stofafzuiiging
18. Voetplaat

3 OVERZICTVAN DE ONDERDELEN:VERSTEKBAK (FIG.B)

19 Zaaggeleiders
20 Spanklem
21 Vergrendelingshendel van de verstekschaal
22 Werkvlak met hoekschaal
23 Uittrekbare, verlengbare staaf
24 Kantelbare materiaalsteun

25 Hoekschaal: -60^ 0^ / 0^ 60^
26 Hoekschaal: 0^ 45^
27 Schaalvenster
28 Pijl
29 Montagesokkel spanklem
30 Vergrendelingsknop

4 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialiaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na dezeperiode kunt u het via uw lokale afvalinzameling lately verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spelgoed! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking!

POWX1365MB NL

1x zaag

1x handleiding

1x zaagblad met tandenuit gehard metaal

(A) geschikt voor: zich hout, hard hout en alle soorten houten panelen.

1x diamantzaagblad (D) geschikt voor keramiek en tegels.

1x HSS-zaagblad (E) geschickt voor: zacht metaal en aluminium

1x aanslaggeleider (G)

1x verstebkak

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd zich.

5 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

!	Gevaar voor lichamelijk letsel of materièle schade.	®	Klasse II - De machine is dubbel geïsoleerd een aardedraad is daarom Niet nodig.
®	Draag algijd oogbescherming.	CE	Conform de essentièle eisen van de Europese richtlij(en).
®	Lees vór gebruik aandachtig de handleiding door.	®	Draag handschoenen.

6 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en verilgheidswaarschuwingen door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingenveroorzaken. Bewaar de verilgheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruike begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

6.1 Werkplaats

• Hou de werkplaat s opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaat s konnen tot ongevallen leiden.

• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vonken voort die dergelijkste stoffen of dampen können latent ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zich als u het elektrisch apparaat gebruikt. Afleiding kanervozorgen dat u de controle over het toestel verliest.

Controleer alsijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

POWX1365MB NL

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer Niet. Gebruik de kabel nicht om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik vanitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlangkabel die geschikt is voor gebruik buiten. Het gebruik van een verlangkabel die geschikt is voor gebruik buitenshuis verminder het gevaar voor een elektrische schok.
• Wanner het gebruik van het gereedschap in een vochtige omgeving Niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

6.3 Veiligheid van Personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw personlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
  Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot oncevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwhaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren konnen door bewegende delen worden gegrepen.
• Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijkine inrichtingen doet de bevaren door stof afnemen.

6.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Elektrisch gereedschap zal better presteren en veiligter werken wanner het worden gebruikt in situatuies waarvoort het dient.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verwangent of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.

POWX1365MB NL

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren Personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werkking van het gereedschap zouden können beinvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel ongevallen worden veroorzaakt door slecht onderhoven elektrisch gereedschap.
• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhonden snijgereedschap met scherpe kanten raakt minder spel geklemd en is gemakkeliiker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkke meer in overeenstemming met deze gelebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

6.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijft voldoen.

7 AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR CIRKELZAGEN

• Hou uw handen uit de buurt van het zaaggebied en het mes. Hou uw vrije hand op de hulphandgreep of op de motorbehuizing.
  Voel Niet aan de onderkant van het werkstuk.
  Stel de zaagdiepte in op de dikte van het werkstuk.
• Hou het te verzagen stuk nooit vast met uw handen of dwars over uw benen. Zet het werkstuk vast op een stabiele ondergrond.
• Hou het gereedschap vast aan+zijn geisoleerde handgrepen wanner u een zaagbewerking uitvoert waar bij de zaag in contact zou+kennen met verborgen bedrading of met+zijn eigeng netsnoer.
• Gebruik voor het overlands doorzagen altiid een langsgeleider of een rechte kantgeleider.
• Gebruik altijd zaagbladen met de juiste afmetingen en montagevorm (diamant versus rond).
• Gebruik nooit verkeerde of beschadigde bouteu of ringen om de zaag te monteren.
• Gebrijk geen slipsipschiijven op deze machine!
• Vermijd dat de punten van de bladen oververhitten tiidens het gebruik!
• Dit gereedschap moet algtd worden gebruikt met een aangesloten afzuigslang die aangesloten zit op een geschikte stofzuiger/stofafzuiing.

8 ASSEMBLAGE

8.1 Instellen van de zaagdiepte (Fig. 1)

NOTA: we raden u aan om, indien het möglichk is, de zaagdiepte onceveer 2 mm dieper in te stellen dan de materiaaldikte. Dit helpt om een mooie zaagsnede te verkrijgen.

Zet de vergrendelingshendel van de instelklem voor de zaagdiepte (7) los, stel de gewenste zaagdiepte in m.b.v. de schaal (4) en zet de vergrendelingshendel opnieuw vast.

8.2 Een zaagblad verrangen

WAARSCHUWING: het verkeerd monteren van een zaagblad kan het gereedschap onomkeerbaar beschadigen.

Zorg ervoor dat de stekker van het gereedschap uit het stopcontact werden gehaald.
Duw op de asvergrendelingsknop (16), hou hem ingedrukt en draai de montageschroef met de massieve ring (8) los m.b.v. de inbussleutel (f) (draai in wijzerzin om los te draaien). Verwijder de montageschroef met de massieve ring (zie Fig. 2, 3 en 4).
Stel de zaagdiepte op het maximum in (zie het gedeelte "Instellen van de zaagdiepte").
- Tilde zaagvoet (18) op.
- Verwijder het zaagblad.
- Het monteren van het zaagblad gebeurt door bovenstaande stappen in omgekeerde volgorde uit te voeren.
Duw op de asvergrendelingsknop (16) tot hij vastklikt en draai dan de montageschroef (8) stevig aan.

NOTA: de pijl op het zaagblad要去 overeenstemmen met de pijl die de draairichting aangeeft (draairichting aangegeven op het apparaat).

9 GEBRUIK

9.1 Vasthouden en IN- en UIT-schakelen:

WAARSCHUWING: controller of het zaagblad correct gemonteerd zit en vrij kan bewegen en dat de montageschroef (8) stevig is aangedraaid voor u de AAN/UIT-schakelaar indrukt.

Stop de stekker in een stopcontact. Het ledlampje (14) gaat branden tot de stekker van het gereedschap uit het stopcontact worden gehaald.

9.1.1 Het gereedschap inschakelen:

Duw de ontgrendelknop (6) met de wijsvinger maar voor (zie de richting van pijl 1op Fig. 5), duw de AAN/UIT-trekkerschakelaar (5) stevig in en hou hem ingedrukt (zie de richting van pijl 2op Fig. 5).

Wanner u de trekker loslaat, keert de hoofdschakelaar automatisch maar zijn startpositie terug en worden het gereedschapuitgeschakeld.

Waarschuwing: het zaagblad draait na het uitschakelen van het gereedschap nog even door.

9.1.2 De invalidanslag ontgrendelen:

Duw de achechterkant van de veiligheidsontgrendelknop (3) maar onder en hou hem ingedrukt (zie de richting van pijl ③ op Fig. 5).

NOTA: het indrukken van de veiligheidsontgrendelknop (3) ontgrendelt tegelijkkertijd het mechanisme voor het makeen van invalidsningen zodat de motor maar onder bewogen kan worden. Het zaagblad steekt buiten de kantelbare afterschermkap (12)uit.

9.2 Instellen van de aanslaggeleider

Maak de vergrendelschroef (11) voor de aanslaggeleider op de voetplaat (18) los en stop de aanslaggeleider (g) in de opening (10) voor de aanslaggeleider. Stel op de gewenste bredte in en zet de vergrendelschroef (11) van de aanslaggeleider vast.

9.3 Laserlijngenerator

Waarschuwingen: kijk Niet rechtstreeks in de laserstraal, richt ze Niet op andere Personen en zorg ervoor dat ze Niet langer dan 0.25 s in de richting van iemand sogen gericht is.

Wanner u een snijlijn op het werkstuk tekent, kan de laserlijngenerator u helpen om de zaag makkelijkeruit te richten.

De laserschakelaar (2) bevindt zich vooraan de veiligheidsontgrendelknop (3) van het invalidmechanisme.

Inschakelen: zet de laserschakelaar (2) in de "I"-stand en de laser (1) treedt in werkinq.

Uitschakelen: zet de laserschakelaar (2) terug in de "O"-stand.

Zorg ervoor dat er een snijlijn op het werkstuk is aangebracht.
Stel de zaagdiepte in volgensoodzaak.
- Stop de stekker in het stopcontact en start de motor.
- Wacht tot het zaagblad zijn maximale snelheid heeft behaald (ongeveer 5 seconden) enplaats de zaag op het werkstuk.
Schakel de laser (1) in m.b.v. de laserschakelaar (2).
- Lijn de laserstraaluit met de op het werkstuk getekende snijlijn en duw de zaag traag en met beiden handen doorheen het werkstuk verwijl u de rode Lichtstraal op de getekende snijlijn houdt.
Schakel na het voltooien van de zaagsnede de laser UIT.

9.4 Lijnen volgen

Er bevinden zich V-vormige aanwijzers aan de voor- en achterkant van de zaagvoet (18) waarmee uijdens het zagen een lijn kutn volgen (zie Fig. 6).

9.5 Stofafzuiging

De cirkelzaag is een krachtig stuk gereedschap dat een groe hoeveelheid stof kan produceren. Doordat het gereedschap een volledig ingesloten blad heeft, is stofafzuiig heel officiert. Geforceerde stofafzuiig moet voor alle werkzaamheden gebruikt worden m.u.v.kleine afwerkingstaken.

• Duw de slang voor de stofafzuiiging (b) op de aansluitmond (17) voor de stofafzuiiging.
• Sluit een afzuiigtoestel, geschikt voor het afzuiigen van zaagstof en splinters, aan op de afzuiigslang (b).

10 ZAGEN

WAARSCHUWING! Controller of de kantelbare afterschermkap (12) correct werkkt voor u de machine gebruikt.

WAARSCHUWING: Zaag.altijd voorwaarts.Trek het gereedschap nooit maar. Wanner u een beginner bent, oefen dan met het zagen van dun hout tot u ervaring heb.

• Controller de specificaties om te zien of het materiaal geschikt is om te verzagen.
• Monteer het juiste zaagblad en zorg ervoor dat het scherp en nicht beschadigd is.

POWX1365MB NL

Stel de zaagdiepte in (zie het deel "Instellen van de zaagdiepte").

• Plaats het te zagen materiaal op een vlak oppervlak zoals een werkbank, tafel of vloer. Leg er een stuk afvalmaterialial onder indien;

i. U niet wilt dat het werkoppervlak beschadigd raakt.

ii. Het werkoppervlak het zaagblad kan beschaden zoals bv. bij een betonnen vloer

• Stop de stekker in het stopcontact.
• Neem het gereedschap stevig vast (zie het gedeelte "Vasthouden en IN- en UIT-schakelen) en LAST zijn metalen voetplaat rusten op het te zagen oppervlak. Zorg ervoor dat dechterste helft van de voetplaat buiten het werkstuk hangt. Laat het zaagblad Niet in het materiaal invaliden.
  Schakel het gereedschap in en wacht even tot het zaagblad zijn maximale snugheid bereikt. Duw dan op de veiligheidsontgrendelknop (3) en LAST het zaagblad traag en geleidelijk maar resoluut in het materiaal glijden. Duw het gereedschap dan verder volgens de gewenste snijlin. Schakel indien nodig de laser (1) in.
• NOTA: trek het gereedschap nooit maar্থelijk.
• Om het gereedschap volgens de snijlijn vooruit te duwen, is maar heel weinig kracht nodig. Overdreven kracht za de gebruiker vermoeien en de slijtage van het zaagblad en het gereedschap versnellen. Overdreven kracht kan er ook voor zorgen dat de thermische beveiliging ingriapt, wat voor vertragingen zorgt.
• Zorg ervoor dat de voetplaat algid vlak tegen het te zagen materiaal worden aangedrukt. Dit is vooral belangrijk aan het begin en einde van een zaagsnede en wanner smalle strips worden gezaagg waardoor de voetplaat Niet volledig ondersteund worden.
• Wanner de zaagbewerking voltooid is, haal dan eerst het gereedschap van het werkstuk voor u het uitschakelt. Wanner er een groe hoeveelheid stof werd geprodueerd, maar het dan nog een paar seconden ingeschakeld zodat het stof uit het gereedschap weg kan komen.

11 UITSPARINGEN

In sommige harde materialen kan het invalidzagen onmogelijk zijn.

• Kies een geschikt zaagblad voor harde materialen en monteer het. Stel de zaagdiepte in (zie het deel "Instellen van de zaagdiepte"), stop de stekker in het stopcontact enplaats de metalen voetplaat (18) op het werkoppervlak. Zorg ervoor dat het voorste merkteken op de voetplaat uitgelijnd is met de startliin (zie het gedeelte "Lijnen volgen").
  Schakel het gereedschap in en wacht eventjes tot het zaagblad zichn volle snelheid bereikt heeft. Laat dan het zaagblad voorzichtig maar resoluut in het materiaal zakken. Duw dan het gereedschap vierder volgens de te zagen liin (trek het gereedschap nooit achechteruit).
• Wanner het einde van de lijn bereikt is, neem het gereedschap dan uit het werkstuk voor u het uitschakelt. Wanner er veel stof werd geprodueerd, LAST het dan nog een aantal seconden extra draaien zodat het stof uit het gereedschap weg kan.
• Tips voor het make van invalsneden:

i. Wanner de uitsnijding moet afgedekt worden zoals bv. met een ventilatierooster, dan+kennen de hoeken overlappen om ervoor te zorgen dat het volledige afvalmaterialiaal compleet verwijderd kan worden.

POWX1365MB NL

ii. Wanner de uitsnijding zichtaar is,That de hoeken dan nicht overlappen.In dit geval za, aangezien het zaagblad cirkelvormig is, het afvalmaterialiaal Niet volledig verwijderd hunnen worden.De hoeken zullen waarom nog moeten afgewerkt worden met een mes.Wanner het materialiaal dun is en de afwerking aan dechterzijde onbelangrijk is,dan kunt u het afvalmaterialiaal er ook gewoonuitduwen.

iii. Wanner de achechterkant van het te zagen materiaal bereikbaar is, kan de uitsnede getekend worden met een bepalde grotere omtrek. De snede worden dan langs de achechterijde gemaakt om perfecte hoeken aan de voorzijde te garanderen.

12 HET ZAGEN VAN HARDE OF SCHURENDE MATERIALEN

Leer het gereedschap te gebruiken met hout voor u probeert om ieets harders te zagen.

Wanner u hardere materialen zaagt, zoals metalen, is er meer kracht nodig om het werkstuk op+zijn plaats te honden en kan vastklemmen noodzakelijk+zijn.

Zaag nooit materialen die giftig stof dampen produceren zoals PTFE of asbest.

12.1 Metaalplaat:

• Stel de zaagdiepte altijd minimaal 1 mm dieper in dan de materiaialdkte om te voorkomen dan het blad uit het oppervlak komt en over het oppervlak gaat rijden. Er moet afvalmaterialiaal onder het werkstuk geleed worden.
• Verwijder bramen en roest.ovat deze de doorvoer doorheen het materiaal konnen beletten.
• Dikke bijenwas (meubelpolish), aangebracht op de voetplaat van het gereedschap, maakt het zagen van metaal makkelijker.
• Dit gereedschap is enkel geschikt voor het zagen van brons, koper, lood, aluminium of tegalvaniseerd constructiestaal.
• Elke metaalzaagbewerking van 2 minutes moet gevolgd worden door een rustpauze van minimaal 3 minutes.

• Gebruik enkel een zaagblad dat specifiek voor dit doel werd ontworpen.
• Gebruik altijd met een aangesloten en geschikte stofzuiger of stofafzuiger omdat het stof gevaarlijk kan zichn voor de gebruiker en kan beletten dat de afterschemkap correct werkt.

12.3 Gipsplaat:

• De invalidzaag is enkel aanbevolen voor het makeen van occasionele openings in gipsplaat en.altijd te gebruiken met een aangesloten en geschikte stofzuiger of stofafzuiger. Het stof kan nl, beletten dat de afterschemkap correct werkt.
• Ook al leveren klassieke gereedschappen zoals gatenzagen of messen meestal excellente resultaten, toch kan de invalidzaag gebruikt worden wanner er een bijzonder nette, stofvrijje zaagsnede nodig is of wanner er gevaar is voor het doorzagen van leidingen of kabels.

13 VERSTEKBAK

13.1 Zaaghoekinstelling

NOTA: de hoekschaal (25) toont verstekhoeken van tot 0^ tot 60^ maar links en van 0^ tot 60^ maar rechts

Er bevinden zich vier hoeken op de hoekschaal (26): 0^ , 15^ , 30^ en 45^ . Deze posities stemmen overeen met de meest gebruike zaaghoeken.

• Neem de spanklem (20) weg,zet de vergrendelingshendel voor de verstekschaal (21) maar boven en zet de uittrekbare staaf (23) los.
• Wanner de gewenste hoek een van de meest gebruekte zaaghoeken is, stel de rechterkant van de uittrekbare staaf (23) dan in op de gewenste marketing op de hoekschaal (26).

Nota: de pijl van het schaalvenster (27) duidt de hierboven gezebrukke gradeninstelling tegelijkertijd op de hoekschaal (25) aan (zie Fig. 7).

• Wanner de hoek Niet een van de meest voorkomende zaaghoeken is, stel de pijl (28) van het schaalvenster (27) dan in volgens de gewenste hoek, aangeduid op de hoekschaal (25)
• Zet de vergrendelingshendel (21) opnieuw vast en zorg ervoor dat de uittrekbare staaf (23) stevig vastzit.

13.2 De spanklem monteren en instellen

• Plaats de spanklem (20) op de montagesokkel spanklem (29) van het werkvlak met de hoekschaal (22).

NOTA: er zijn geen schroeven om de spanklem vast te zetten. De spanklem zet zichzelf op het werkvlak (22) vast wonneer u aan de knop draait om het werkstuk vast te zetten.

Gebruik uw andere hand Niet om de spanklem vast te houden wanner u ze aanspant. Draai enkel aan de knop om de klem op het werkvlak vast te zetten.

NOTA: stel de hoogte van de spanklem in op een geschatte dikte die iota's groter is dan die van het werkstuk. Dit is handig om het werkstuk snel vast te klemmen.

13.3 Regelknop van het werkvlak met hoekschaal (22)

Er bevindt zich een vergrendelknop (30) op de onderkant van het werkvlak (22), die de positie van het werkvlak op de werkbank aanpast. Zet het werkvlak (22) los door de knop in tegenwijzerzin te draaien en het werkvlak in de gewenste positie te schuiven zoals op Fig. 8 getoond worden. Zet ten slotte de vergrendelknop stevig vast.

13.4 Zagen met de verstekbak

WAARSCHUWING: zaag altijd voorwaarts. Trek het gereedschap nooit blijteruit. Wanner u met dergelijk gereedschap geen ervaring hebt, oefend dan eerst met dun hout om ervaring op te doen.

Stel de zaaghoek van de verstekbak in (zie het gedeelte over het instellen van de zaaghoek).
- Plaats het werkstuk op het werkvlak en klem het werkstuk vast m.b.v. de spanklem (20, die het monteren en instellen van de spanklem).

NOTA: wanner de lenghte van het werkstuk groter is dan normala, dan kunt u de uittrekbare staaf (23) verlengen: hou de kantelbare materiaalsteun (24) vast en trek de uittrekbare staafuit tot op een gespaste positie voor het werkstuk (zie Fig. 9 en 10).

Monteer het correcte blad en zorg ervoor dat het scherp en nicht beschadigd is.
Stel de zaagdiepte in (zie het gedeelte over het instellen van de zaagdiepte).
- Neem het gereedschap stevig vast (zie het gedeelte over vasthouden en in-/uitschakelen), schakel het gereedschap in en wacht eventjes tot het zaagblad zijn volledige snelheid bereikt. Duw daarna op de veiligheidsontgrendelknop (3) en LAST het zaagblad traag en voorzichtig maar met vaste hand in het werkstuk vallen. Duw dan het gereedschap voorwaarts langs de zaaggeleiders (19) om te zagen.

NOTA: trek het gereedschap nooit maar awhile.

• Til na het beeindigen van de zaagsnede het gereedschap van de verstekbak op voor u het uitschakelt. Wanner er veel stof is vrijgekomen, maar het gereedschap dan nog een paar seconden ingeschakeld om het stof van het gereedschap weg te blazen.

NOTA: wanner u zaagt zonder de verstekbak, kurz u onderstaande werkwijze volgen:

• Controleer of het blad het juiste is en zorg ervoor dat het schero en Niet beschadigd is.
  Stel de zaagdiepte in, schakel het gereedschap in en wacht eventjes tot het zaagblad zich volle spelheid bereikt heeft.
• Duw de veiligheidsontgrendelknop (3) in en hou hem ingedrukt, duw het blad traag en voorzichtig aan met vaste hand in het werkstuk.
• Duw het gereedschap voorwaarts volgens de te zagen lijn. Schakel indien nodig de lasergenerator (1) in (zie hiervoort het deel over de lasergenerator).

14 REINIGING EN ONDERHOUD

Regelmatig reinigen is nodig voor een veilige werkung van gereedschap omdat overdreven stofophoping een correcte werkung van het gereedschap za verhinderen. De stofafzuiagslang (b) kan verstappen en moet regelmatig gereinigd worden, vooral wanneer er vochtig hout gezaagd worden.

Haal de stekker uit het stopcontact.
- Reinig grondig met eenkleine, zachte borstel zoals eenverfborstel.
- Hou de koelopeningen van de motorbehuizing.altijdproperen vrij.
- Gebruik nooit bijtende middelen of oplosmiddelen om de plastic onderdelen te reinigen.

14.1 Bladen

• Gebruik.altijd een scherp blad.
• Wanner het gereedschap Niet zaagt zoals verwacht of wanner het oververhit (thermische beveiliging die ingrijpt), dan is de meest voorkomendeoorzaak hiervan een stomp zaagblad.
• Het is nicht gemakkelijk om te zien of een zaagblad stomp is. Gebruik een/Neww wanner u twijfelt.
• Zaagbladen zijn verbruiksgoederen.
• Wees voorzichtig bij het verwangen van zaagbladen waar dat ze heet+kennen worden tijdens het gebruik. Laat het blad een tijdje afkoelen voor u het verwangt.

Nominate spanning	220-240 V
Frequentie	50 Hz
Opgenomen vermogen	600 W
Toerental	5500 min-1
Afmetingen blad	Ø 89 mm
Max. zaagdiepte in zacht hout	28,5 mm
Max. zaagdiepte in tegels	8 mm
Max. zaagdiepte in aluminium	3 mm

16 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdruk niveau LpA 95 dB(A)

Geluidsvermogenniveau LwA 106 dB(A)

AANDACHT! Draag gehoorbeschemers wanneer het geluidsdrukiveau 85 dB(A) overschrijdt.

aw (Trilling)

Max 2,8 m/s²

K = 1,5m / s^2

17 GARANTIE

• Dit product is, conform de wettelijk reglementeringen, gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: defece onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals messen , opvangzakken, luchtfilters enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onuiist gebruik.
  Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onuijast gezruik van het toestel.
  Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden
• Tevens kan geen aanspraak gemaatk worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handeiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een vervanging van het toestel.
  Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop zich kan worden geverifieerd of waar bij het duidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichen van uw bewijs van aankoop.

18 MILIEU

Wanner uw machine na een lange gebruiksduur moet verrangen worden,werp ze dan nicht bij het huishoudelijk afval maar doe dit op een milieuvriendelijk manier.

Afval van elektrische machines mag nicht op bezelfde manier behandeld worden als het gewone huishoudelijkke afval. Breng het maar een plek waar het gerecycleerd kan worden. Raadpleeg deplaatselijkke instanties of de verkopen voor adviezen over inzameling en verwerking.

19 CONFORMITEITSVERKLARING

C E

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Mini cirkelzaag 600 W

Handelsmerk: POWERplus

Model:POWX1365MB

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring niedig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2014/30/EU

2006/42/EC

2011/65/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN62841-1:2015

EN62841-2-5:2014

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentatione: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Mertens Ludo

Ludo Mertens

Regelgevings- en compliancemanager 10/03/2021, Lier - Belgium
