ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX1365MB PowerPlus

6.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων .................................................. 6

9.1 Κράτημα και ξεκίνημα/σταμάτημα .......................................................................... 7

9.1.1 Θέση σε λειτουργία του εργαλείου: ............................................................................ 7

9.1.2 Απελευθέρωση της μηχανικής φραγής βύθισης......................................................... 8

9.2 Κράτημα και ξεκίνημα/σταμάτημα .......................................................................... 8

9.3 Γεννήτρια λέιζερ ...................................................................................................... 8

9.4 Ακολούθηση της γραμμής κοπής .......................................................................... 8

• 9.5 Εξαγωγή σκόνης p. 8
• 10 ΚΟΠH p. 9
• 11 ΑΠΟΚΟΠΗ p. 10
• 12 ΚΟΠΗ ΙΔΙΑΙΤΕΡΑ ΣΚΛΗΡΩΝ Ή ΛΕΙΑΝΤΙΚΩΝ ΥΛΙΚΩΝ p. 10
• 12.1 Λαμαρίνα: p. 10

12.2 Κεραμικά πλακάκια, σχιστόλιθο κλπ.: ................................................................. 10

13.2 Εγκατάσταση και ρύθμιση του σφιγκτήρα ........................................................... 11

13.3 Ρύθμιση της θέσης της επιφάνειας εργασίας με κλίμακα γωνίας (22) ............... 12

13.4 Κοπή πάνω στη βάση φαλτσογωνιάς.................................................................. 12

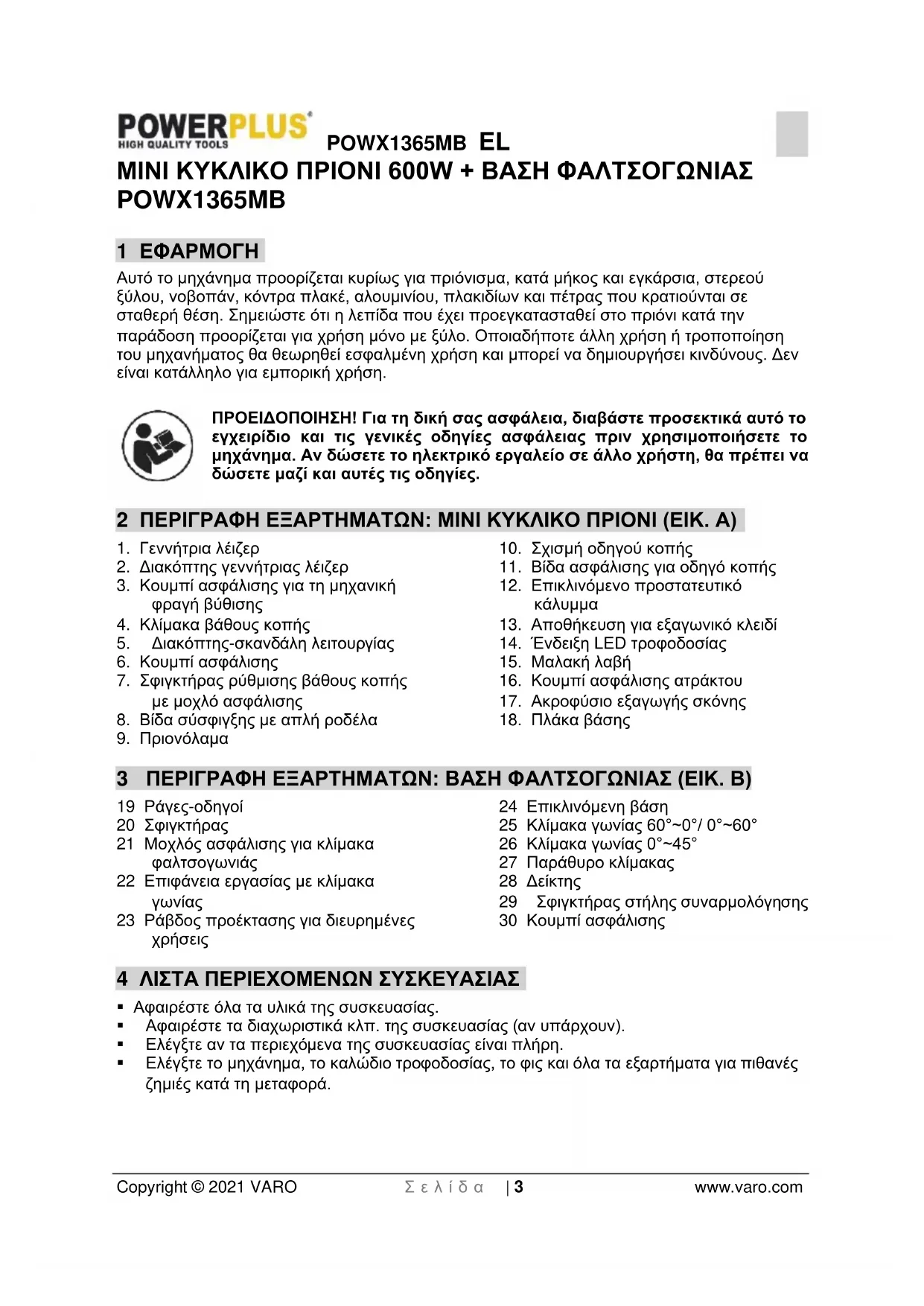

Copyright © 2021 VARO Σ ε λ ί δ α | 3 www.varo.com ΜΙΝΙ ΚΥΚΛΙΚΟ ΠΡΙΟΝΙ 600W + ΒΑΣΗ ΦΑΛΤΣΟΓΩΝΙΑΣ POWX1365MB 1 ΕΦΑΡΜΟΓΗ Αυτό το μηχάνημα προορίζεται κυρίως για πριόνισμα, κατά μήκος και εγκάρσια, στερεού ξύλου, νοβοπάν, κόντρα πλακέ, αλουμινίου, πλακιδίων και πέτρας που κρατιούνται σε σταθερή θέση. Σημειώστε ότι η λεπίδα που έχει προεγκατασταθεί στο πριόνι κατά την παράδοση προορίζεται για χρήση μόνο με ξύλο. Οποιαδήποτε άλλη χρήση ή τροποποίηση του μηχανήματος θα θεωρηθεί εσφαλμένη χρήση και μπορεί να δημιουργήσει κινδύνους. Δεν είναι κατάλληλο για εμπορική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις γενικές οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες. 2 ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ: ΜΙΝΙ ΚΥΚΛΙΚΟ ΠΡΙΟΝΙ (ΕΙΚ. A)

2. Διακόπτης γεννήτριας λέιζερ

3. Κουμπί ασφάλισης για τη μηχανική

4. Κλίμακα βάθους κοπής

5. Διακόπτης-σκανδάλη λειτουργίας

7. Σφιγκτήρας ρύθμισης βάθους κοπής

8. Βίδα σύσφιγξης με απλή ροδέλα

10. Σχισμή οδηγού κοπής

11. Βίδα ασφάλισης για οδηγό κοπής

12. Επικλινόμενο προστατευτικό

13. Αποθήκευση για εξαγωνικό κλειδί

14. Ένδειξη LED τροφοδοσίας

16. Κουμπί ασφάλισης ατράκτου

17. Ακροφύσιο εξαγωγής σκόνης

3 ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ: ΒΑΣΗ ΦΑΛΤΣΟΓΩΝΙΑΣ (ΕΙΚ. B) 19 Ράγες-οδηγοί 20 Σφιγκτήρας 21 Μοχλός ασφάλισης για κλίμακα φαλτσογωνιάς 22 Επιφάνεια εργασίας με κλίμακα

23 Ράβδος προέκτασης για διευρημένες

24 Επικλινόμενη βάση 25 Κλίμακα γωνίας 60°~0°/ 0°~60° 26 Κλίμακα γωνίας 0°~45° 27 Παράθυρο κλίμακας 28 Δείκτης 29 Σφιγκτήρας στήλης συναρμολόγησης 30 Κουμπί ασφάλισης 4 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ Αφαιρέστε όλα τα υλικά της συσκευασίας. Αφαιρέστε τα διαχωριστικά κλπ. της συσκευασίας (αν υπάρχουν). Ελέγξτε αν τα περιεχόμενα της συσκευασίας είναι πλήρη. Ελέγξτε το μηχάνημα, το καλώδιο τροφοδοσίας, το φις και όλα τα εξαρτήματα για πιθανές ζημιές κατά τη μεταφορά.POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 4 www.varo.com Φυλάξτε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα μετά στο τοπικό σας σύστημα διάθεσης αποβλήτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Υπάρχει κίνδυνος πνιγμού! 1x εργαλείο 1 x εγχειρίδιο 1x πριονόλαμα με δόντια από σκληρό μέταλλο (A): Κατάλληλη για: μαλακό ξύλο, σκληρό ξύλο, σανίδες κάθε είδους 1x πριονόλαμα από διαμάντι (D): Κατάλληλη για: κεραμικά, πλακίδια 1x πριονόλαμα από ατσάλι υψηλής ταχύτητας (HSS) (E): Κατάλληλη για: μαλακό μέταλλο, αλουμίνιο 1x λάστιχο εξαγωγής σκόνης (B) 1x εσωτερικό εξαγωνικό κλειδί (F) 1x οδηγός κοπής (G) 1x βάση φαλτσογωνιάς Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, παρακαλούμε επικοινωνήστε με τον προμηθευτή σας. 5 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και πάνω στο μηχάνημα χρησιμοποιούνται τα εξής σύμβολα:

Σημαίνει κίνδυνο τραυματισμού ή ζημιά στο

Μηχάνημα κλάσης II – Διπλή μόνωση – Δεν απαιτείται πρίζα

Διαβάστε προσεκτικά το εγχειρίδιο πριν από τη

Να φοράτε πάντα προστατευτικά

Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών Οδηγιών.

Φορέστε γάντια. 6 ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΑ ΗΛΕΚΤΡΙΚΑ

Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να αποτελέσει αιτία ηλεκτροπληξίας, πυρκαγιάς ή/και σοβαρού τραυματισμού. Φυλάξτε τις προειδοποιήσεις και οδηγίες ασφάλειας για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο) ή με μπαταρία (χωρίς καλώδιο, επαναφορτιζόμενα).

Διατηρείτε τον χώρο εργασίας σας καθαρό και καλά φωτισμένο. Η ακαταστασία και ο ελλιπής φωτισμός στον χώρο εργασίας δημιουργούν συνθήκες για ατυχήματα. Μην εργάζεστε με ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. όπου υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες που μπορούν να δημιουργήσουν ανάφλεξη της σκόνης ή των ατμών. Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Αν αποσπαστεί η προσοχή σας μπορεί να χάσετε τον έλεγχο του εργαλείου.POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 5 www.varo.com

6.2 Ηλεκτρική ασφάλεια

Ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλακέτα χαρακτηριστικών. Το φις των ηλεκτρικών εργαλείων πρέπει να ταιριάζει στην πρίζα. Μην κάνετε κανενός είδους τροποποίηση στο φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο θανατηφόρας ηλεκτροπληξίας. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος θανατηφόρας ηλεκτροπληξίας. Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο θανατηφόρας ηλεκτροπληξίας. Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Έχετε το καλώδιο μακριά από εστίες θερμότητας, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τα χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο σε εξωτερικό χώρο, χρησιμοποιείτε καλώδιο προέκτασης κατάλληλο για χρήση σε εξωτερικό χώρο. Η χρήση καλωδίου προέκτασης κατάλληλου για χρήση σε εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας. Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία του θα πρέπει να γίνει από ρεύμα που προστατεύεται από συσκευή παραμένοντος ρεύματος (RCD). Η χρήση μιας συσκευής RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

6.3 Ατομική ασφάλεια

Να είστε προσεκτικοί. Προσέχετε αυτό που κάνετε και χρησιμοποιείτε κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο αν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης του εργαλείου, μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Χρησιμοποιείτε εξοπλισμό ασφάλειας. Φοράτε πάντα προστατευτικά γυαλιά. Η χρήση εξοπλισμού ασφάλειας, όπως μάσκα σκόνης, αντιολισθητικά παπούτσια, κράνος ή ωτασπίδες όποτε χρειάζεται, ελαττώνει τον κίνδυνο τραυματισμού. Αποφεύγετε την τυχαία εκκίνηση του μηχανήματος. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση OFF (κλειστός) πριν συνδέσετε το φις στην πρίζα. Αν κατά τη μεταφορά του μηχανήματος έχετε το δάχτυλό σας πάνω στον διακόπτη ή συνδέσετε το μηχάνημα στην πρίζα όταν ο διακόπτης είναι στη θέση ON (ανοικτός), αυξάνετε τις πιθανότητες ατυχήματος. Πριν θέσετε σε λειτουργία το μηχάνημα, αφαιρείτε τα ρυθμιστικά εργαλεία και τα μηχανικά κλειδιά. Ένα εργαλείο ή μηχανικό κλειδί που έχει μείνει πάνω σε ένα περιστρεφόμενο εξάρτημα του μηχανήματος, μπορεί να οδηγήσει σε τραυματισμό. Μην προεκτείνεστε πολύ. Πατάτε πάντα σταθερά κάτω. Έτσι θα μπορείτε να ελέγχετε καλύτερα το εργαλείο σε απροσδόκητες καταστάσεις. Φοράτε κατάλληλα ρούχα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν στο εργαλείο. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν στα κινούμενα εξαρτήματα. Αν υπάρχουν συσκευές εξαγωγής σκόνης για σύνδεση στο μηχάνημα, φροντίστε να τις συνδέσετε και να τις χρησιμοποιήσετε σωστά. Η χρήση τέτοιων συσκευών μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 6 www.varo.com

6.4 Χρήση και φροντίδα των ηλεκτρικών εργαλείων

Μην περιμένετε από το εργαλείο να κάνει περισσότερα από όσα μπορεί. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο για την εργασία σας. Ένα ηλεκτρικό εργαλείο θα κάνει καλύτερα και ασφαλέστερα τη δουλειά του αν χρησιμοποιείται για τον σκοπό για τον οποίο προορίζεται. Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείο με χαλασμένο διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί. Πριν κάνετε ρυθμίσεις, αλλάξετε εξαρτήματα ή αποθηκεύσετε το εργαλείο, αποσυνδέετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα μειώνουν το ενδεχόμενο της τυχαίας εκκίνησης του εργαλείου. Φυλάσσετε το ηλεκτρικο εργαλείο, όταν δεν το χρησιμοποιείτε, σε χώρους όπου δεν πλησιάζουν παιδιά και μην επιτρέπετε τη χρήση του από άτομα που δεν είναι εξοικειωμένα με αυτό ή δεν έχουν διαβάσει τις οδηγίες χρήσης. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία. Τα ηλεκτρικά εργαλεία χρειάζονται συντήρηση. Ελέγχετε μήπως τα κινούμενα εξαρτήματα είναι κακώς ευθυγραμμισμένα ή μπλοκαρισμένα, μήπως υπάρχουν εξαρτήματα σπασμένα ή ζημιές, και οτιδήποτε άλλο μπορεί να επηρεάσει τη λειτουργία του εργαλείου. Αν το εργαλείο πάθει ζημιά, θα πρέπει να επισκευαστεί. Πολλά ατυχήματα συμβαίνουν λόγω της κακής συντήρησης των ηλεκτρικών εργαλείων. Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Αν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, υπάρχουν λιγότερες πιθανότητες να μπλοκάρουν και ο χειρισμός τους είναι ευκολότερος. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα τα κοπτικά εργαλεία κλπ. σύμφωνα με αυτές τις οδηγίες και σύμφωνα με τον τρόπο χρήσης για τον οποίο είναι σχεδιασμένο αυτό το είδος εργαλείου, λαμβάνοντας επίσης υπόψη τις συνθήκες εργασίας και την εργασία που θέλετε να κάνετε. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό ή με άλλο τρόπο, εκτός από αυτούς για τους οποίους είναι σχεδιασμένο , μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

Το σέρβις του ηλεκτρικού εργαλείου σας πρέπει να γίνεται μόνο από εξειδικευμένο τεχνικό προσωπικό και να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Έτσι εξασφαλίζεται ότι θα λειτουργεί σύμφωνα με τα απαιτούμενα πρότυπα ασφαλείας. 7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΔΙΣΚΟΠΡΙΟΝΑ Έχετε πάντα τα χέρια σας μακριά από την πριονόλαμα και την περιοχή κοπής. Έχετε το ένα χέρι σας πάνω στη βοηθητική λαβή ή το περίβλημα του μοτέρ. Μην πλησιάζετε κάτω από το υλικό εργασίας. Ρυθμίζετε το βάθος κοπής βάσει του πάχους του υλικού εργασίας. Μην κρατάτε ποτέ το υλικό που κόβετε με τα χέρια σας ή ανάμεσα στα πόδια σας. Στερεώνετε το υλικό εργασίας πάνω σε σταθερή πλατφόρμα. Κρατάτε το ηλεκτρικό εργαλείο από τα μονωμένα τμήματα πιασίματος όταν κάνετε εργασίες κατά τις οποίες το εργαλείο κοπής μπορεί να έρθει σε επαφή με συνδέσεις καλωδίων ή με το ίδιο το καλώδιό του. Για το σχίσιμο, χρησιμοποιείτε πάντα έναν οδηγό σχισίματος ή ευθείας πλευράς. Χρησιμοποιείτε πάντα δίσκους με οπές άξονα σωστού μεγέθους και σχήματος (ρομβοειδές ή στρογγυλό). Μη χρησιμοποιείτε ποτέ κατεστραμμένες ή λάθος ροδέλες λεπίδας ή μπουλόνια. Μη χρησιμοποιήσετε κανένα είδος λειαντικού τροχού με αυτό το μηχάνημα! Αποφύγετε την υπερθέρμανση των άκρων της λεπίδας κατά τη χρήση! Αυτό το εργαλείο πρέπει να χρησιμοποιείται πάντα με τοποθετημένο το λάστιχο εξαγωγής σκόνης και συνδεδεμένο σε κατάλληλη συσκευή αναρρόφησης ή εξαγωγέα σκόνης.POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 7 www.varo.com 8 ΣΥΝΑΡΜΟΛΟΓΗΣΗ

8.1 Ρύθμιση του βάθους κοπής (Εικ. 1)

ΣΗΜΕΙΩΣΗ: Συνιστούμε αν είναι δυνατόν, να ρυθμίζετε το βάθος κοπής περίπου στα 2 χλστ. βαθύτερα από το πάχος του υλικού. Αυτό βοηθά στην εκτέλεση καθαρής κοπής. Ξεσφίξτε τον μοχλό ασφάλισης του σφιγκτήρα ρύθμισης βάθους κοπής (7), ρυθμίστε το απαιτούμενο βάθος κοπής πάνω στην κλίμακα (4) και ξανασφίξτε τον μοχλό ασφάλισης.

8.2 Αλλαγή της πριονόλαμας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η εσφαλμένη τοποθέτηση της λεπίδας μπορεί να προκαλέσει μόνιμη ζημιά στο εργαλείο. Βεβαιωθείτε ότι το εργαλείο είναι αποσυνδεδεμένο από το ρεύμα. Πιέστε και κρατήστε το κουμπί ασφάλισης της ατράκτου (16), ξεσφίξτε τη βίδα σύσφιγξης με την απλή ροδέλα (8) χρησιμοποιώντας το εσωτερικό εξαγωνικό κλειδί (f) (γυρίστε προς τα δεξιά για να ανοίξει). Αφαιρέστε τη βίδα σύσφιγξης με την απλή ροδέλα (βλ. Εικ. 2, 3 και 4). Ρυθμίστε το βάθος κοπής στο μέγιστο. (βλ. ενότητα “Ρύθμιση του βάθους κοπής”) Σηκώστε την πλάκα της βάσης (18). Αφαιρέστε την πριονόλαμα. Η τοποθέτηση μιας πριονόλαμας γίνεται με την αντίστροφη σειρά. Πιέστε το κουμπί ασφάλισης της ατράκτου (16) (μέχρι να συμπλακεί) και σφίξτε καλά τη βίδα σύσφιγξης (8). ΣΗΜΕΙΩΣΗ: Το βέλος πάνω στην πριονόλαμα πρέπει να συμφωνεί με το βέλος που δείχνει την κατεύθυνση περιστροφής (η κατεύθυνση λειτουργία φαίνεται πάνω στο μηχάνημα). 9 ΛΕΙΤΟΥΡΓΙΑ

9.1 Κράτημα και ξεκίνημα/σταμάτημα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν να ενεργοποιήσετε τον διακόπτη λειτουργίας, ελέγξτε αν η πριονόλαμα είναι στερεωμένη σωστά και λειτουργεί ομαλά, και αν η βίδα του σφιγκτήρα (8) της λεπίδας είναι καλά σφιγμένη. Συνδέστε το φις στην πρίζα. Η ένδειξη LED τροφοδοσίας (14) ανάβει μέχρις ότου το εργαλείο αποσυνδεθεί από το ρεύμα.

9.1.1 Θέση σε λειτουργία του εργαλείου:

Πιέστε το κουμπί ασφάλισης (6) προς τα εμπρός με τον δείκτη σας (βλ. κατεύθυνση βέλους ① στην Εικ. 5), πιέστε τον διακόπτη-σκανδάλη (5) γερά προς τα μέσα και κρατήστε τον πιεσμένο (βλ. κατεύθυνση του βέλους ② στην Εικ. 5). Όταν απελευθερώνετε τη σκανδάλη, ο κύριος διακόπτης επιστρέφει αυτόματα στην αρχική του θέση και διακόπτεται η λειτουργία του εργαλείου.POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 8 www.varo.com Προειδοποίηση: Ο δίσκος συνεχίζει να περιστρέφεται μετά από τη διακοπή λειτουργίας του

9.1.2 Απελευθέρωση της μηχανικής φραγής βύθισης

Πιέστε το πίσω μέρος του κουμπιού ασφάλισης (3) προς τα κάτω και κρατήστε το πιεσμένο (βλ. κατεύθυνση του βέλους ③ στην Εικ. 5). ΣΗΜΕΙΩΣΗ: Πιέζοντας το κουμπί ασφάλισης (3), ξεκλειδώνει ταυτόχρονα ο μηχανισμός της κοπής βύθισης, έτσι ώστε το μοτέρ να μπορεί να είναι κινηθεί προς τα κάτω. Η πριονόλαμα προβάλλει από το επικλινόμενο προστατευτικό κάλυμμα (12).

9.2 Κράτημα και ξεκίνημα/σταμάτημα

Ξεσφίξτε τη βίδα ασφάλισης για τον οδηγό κοπής (11) πάνω στην πλάκα της βάσης (18) και ρυθμίστε τον οδηγό κοπής (g) στη σχισμή του (10). Ρυθμίστε το επιθυμητό πλάτος και ξανασφίξτε τη βίδα ασφάλισης για τον οδηγό κοπής (11).

9.3 Γεννήτρια λέιζερ

Προειδοποιήσεις: Μην κοιτάζετε απευθείας την ακτίνα λέιζερ, μην κατευθύνετε σκόπιμα την ακτίνα προς άτομα και βεβαιώνεστε ότι αυτή δεν κατευθύνεται προς τα μάτια ενός ατόμου για περισσότερο από 0,25 δευτ. Όταν δημιουργείτε τη γραμμή κοπής πάνω στο τεμάχιο εργασίας, η γεννήτρια λέιζερ μπορεί να σας βοηθήσει να πετύχετε καλύτερη ευθυγράμμιση. Ο διακόπτης της γεννήτριας λέιζερ (2) βρίσκεται στο μπροστινό μέρος του κουμπιού ασφάλισης για τη μηχανική φραγή βύθισης (3). Άναμμα: Πιέστε τον διακόπτη της γεννήτριας λέιζερ (2) στη θέση “I” για να λειτουργήσει η γεννήτρια λέιζερ (1). Σβήσιμο: Πιέστε τον διακόπτη (2) πίσω στη θέση “O”. Βεβαιωθείτε ότι πάνω στο τεμάχιο εργασίας υπάρχει γραμμή κοπής. Ρυθμίστε το βάθος της κοπής όπως απαιτείται. Συνδέστε το μηχάνημα και ξεκινήστε το μοτέρ. Όταν η λεπίδα έχει αναπτύξει τη μέγιστη ταχύτητά της (σε περίπου 5 δευτερόλεπτα), τοποθετήστε το πριόνι πάνω στο τεμάχιο εργασίας. Θέστε σε λειτουργία τη γεννήτρια λέιζερ (1) από το άνοιγμα του λέιζερ χρησιμοποιώντας τον διακόπτη της γεννήτριας λέιζερ (2). Ευθυγραμμίστε την ακτίνα με το σημάδι πάνω στο τεμάχιο εργασίας και σπρώξτε αργά το πριόνι προς τα εμπρός και με τα δύο χέρια, διατηρώντας την κόκκινη ακτίνα πάνω στο

Όταν ολοκληρωθεί η κοπή, διακόψτε τη λειτουργία της ακτίνας λέιζερ.

9.4 Ακολούθηση της γραμμής κοπής

Ένας δείκτης σε σχήμα 'V' και ένας απλός δείκτης βρίσκονται στο μπροστινό και το πίσω μέρος της πλάκας της βάσης (18), οι οποίοι επιτρέπουν την ακολούθηση μιας γραμμής κοπής κατά την κοπή. (βλ. Εικ. 6)

Το κυκλικό πριόνι είναι ένα ισχυρό εργαλείο που μπορεί να δημιουργήσει μεγάλη ποσότητα σκόνης. Επειδή αυτό το εργαλείο έχει μια πλήρως περιφραγμένη λεπίδα, η εξαναγκαστικήPOWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 9 www.varo.com εξαγωγή της σκόνης είναι ιδιαίτερα χρήσιμη. Η εξαναγκαστική εξαγωγή της σκόνης πρέπει να γίνεται για όλες τις εργασίες εκτός από τις μικρές εργασίες περιποίησης. Ωθήστε το λάστιχο εξαγωγής σκόνης (b) στο ακροφύσιο εξαγωγής σκόνης (17). Συνδέστε μια συσκευή αναρρόφησης, εγκεκριμένη για εξαγωγή πριονιδιού και θραυσμάτων, στο λάστιχο εξαγωγής σκόνης (b). 10 ΚΟΠH ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν χρησιμοποιήσετε το μηχάνημα, χρειάζεται να ελέγξετε τη λειτουργία του επικλινόμενου προστατευτικού καλύμματος (12) και αν μπορεί να χρησιμοποιηθεί σωστά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κόβετε πάντα με κατεύθυνση προς τα εμπρός. Μην τραβάτε ποτέ το εργαλείο προς τα πίσω. Αν είστε νέος χρήστης, εξασκηθείτε κόβοντας ένα λεπτό ξύλο μέχρι να μάθετε καλά. Ελέγξετε τις προδιαγραφές για να βεβαιωθείτε για την καταλληλότητα του υλικού προς

Τοποθετήστε τη σωστή λεπίδα, αφού βεβαιωθείτε ότι είναι κοφτερή και δεν είναι κατεστραμμένη. Ρυθμίστε το βάθος της κοπής. (βλ. ενότητα “Ρύθμιση του βάθους κοπής”) Τοποθετήστε το υλικό προς κοπή πάνω σε μια επίπεδη επιφάνεια, όπως πάγκο εργασίας, τραπέζι ή δάπεδο. Τοποθετήστε από κάτω ένα κομμάτι άχρηστου υλικού, σε περίπτωση

Θέλετε να αποφύγετε να χαλάσει η επιφάνεια εργασίας. Η επιφάνεια εργασίας είναι πιθανόν να καταστρέψει τη λεπίδα. Π.χ. δάπεδο από μπετόν. Συνδέστε το εργαλείο στο ρεύμα. Πιάστε το εργαλείο γερά (βλ. ενότητα “Κράτημα και ξεκίνημα/σταμάτημα”) και ακουμπήστε τη μεταλλική πλάκα της βάσης πάνω στην επιφάνεια προς κοπή. Βεβαιωθείτε ότι το πίσω μέρος της πλάκας της βάσης προεξέχει από την επιφάνεια εργασίας. Μη βυθίσετε τη λεπίδα στο υλικό. Θέστε σε λειτουργία το εργαλείο και περιμένετε λίγο να αναπτύξει ταχύτητα η λεπίδα. Στη συνέχεια, πιέστε το κουμπί ασφάλισης (3) και βυθίστε τη λεπίδα στο υλικό αργά και απαλά, αλλά σταθερά. Μετά ωθήστε το εργαλείο προς τα εμπρός κατά μήκος της γραμμής κοπής. Αν χρειάζεται, θέστε σε λειτουργία τη γεννήτρια λέιζερ (1). ΣΗΜΕΙΩΣΗ: Μην τραβάτε ποτέ το εργαλείο προς τα πίσω. Πρέπει να χρησιμοποιείτε πολύ μικρή δύναμη για να κινείτε το εργαλείο κατά μήκος της κοπής. Η υπερβολική δύναμη κουράζει τον χειριστή και προκαλεί υπερβολική φθορά στη λεπίδα και το εργαλείο. Η υπερβολική δύναμη επίσης είναι πιθανόν να προκαλέσει την ενεργοποίηση της ασφάλειας υπερθέρμανσης, με αποτέλεσμα να υπάρχουν καθυστερήσεις. Φροντίζετε να κρατάτε πάντα την πλάκα της βάσης επίπεδα πάνω στο υλικό που κόβετε. Αυτό είναι ιδιαίτερα σημαντικό στην εκκίνηση ή το τέλος μιας κοπής ή αν κόβονται λεπτές λωρίδες στο σημείο όπου η πλάκα της βάσης δεν υποστηρίζεται τελείως. Μόλις τελειώσει η κοπή, σηκώστε το εργαλείο από την επιφάνεια εργασίας πριν διακόψετε τη λειτουργία του. Αν δημιουργείται πολλή σκόνη, κρατήστε το εργαλείο σε λειτουργία για λίγα δευτερόλεπτα παραπάνω για να φύγει η σκόνη μέσα από το εργαλείο.POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 10 www.varo.com 11 ΑΠΟΚΟΠΗ Η κοπή βύθισης μπορεί να μην είναι δυνατή σε ορισμένα σκληρά υλικά. Διαλέξτε μια κατάλληλη πριονόλαμα για σκληρά υλικά και χρησιμοποιήστε αυτή. Ρυθμίστε το βάθος της κοπής (βλ. ενότητα “Ρύθμιση του βάθους κοπής”), συνδέστε το εργαλείο στο ρεύμα και μετά τοποθετήστε τη μεταλλική πλάκα της βάσης (18) πάνω στην επιφάνεια εργασίας. Βεβαιωθείτε ότι το μπροστινό σημάδι ένδειξης πάνω στην πλάκα της βάσης είναι ευθυγραμμισμένο με τη γραμμή εκκίνησης της κοπής (βλ. ενότητα “Ακολούθηση της γραμμής κοπής”). Θέστε σε λειτουργία το εργαλείο και περιμένετε λίγο να αναπτύξει ταχύτητα η λεπίδα. Στη συνέχεια, βυθίστε τη λεπίδα στο υλικό αργά και απαλά, αλλά σταθερά. Μετά ωθήστε το εργαλείο προς τα εμπρός κατά μήκος της γραμμής κοπής. (Μην τραβάτε ποτέ το εργαλείο προς τα πίσω.) Μόλις τελειώσει η κοπή, σηκώστε το εργαλείο από την επιφάνεια εργασίας πριν διακόψετε τη λειτουργία του. Αν δημιουργείται πολλή σκόνη, κρατήστε το εργαλείο σε λειτουργία για λίγα δευτερόλεπτα παραπάνω για να φύγει η σκόνη μέσα από το εργαλείο. Κοπή άκρων: Αν η κοπή χρειάζεται να καλυφθεί, για παράδειγμα, με κάλυμμα εξαερισμού, οι γωνίες μπορεί να είναι επικαλυφθούν για να αποχωριστούν τελείως τα υπολείμματα υλικού. Αν η κοπή πρόκειται να φαίνεται, μην επικαλύψετε τις γωνίες. Σε αυτή την περίπτωση, καθώς η λεπίδα κοπής είναι κυκλική, τα υπολείμματα υλικού δεν θα αποχωριστούν τελείως. Συνεπώς, θα χρειαστεί να αποτελειώσετε τις γωνίες με ένα μαχαίρι. Αν το υλικό είναι λεπτό και η πίσω επιφάνεια δεν είναι σημαντική, μπορείτε απλώς να απωθήσετε τα υπολείμματα υλικού. Όταν υπάρχει πρόσβαση στην πίσω επιφάνεια του υλικού προς κοπή, μπορείτε να σημειώσετε ένα περιθώριο για την αποκοπή. Η κοπή μετά γίνεται από την πίσω επιφάνεια, ώστε να εξασφαλιστεί ότι οι γωνίες θα είναι τέλειες στην μπροστινή επιφάνεια. 12 ΚΟΠΗ ΙΔΙΑΙΤΕΡΑ ΣΚΛΗΡΩΝ Ή ΛΕΙΑΝΤΙΚΩΝ ΥΛΙΚΩΝ Μάθετε να χρησιμοποιείτε το εργαλείο κόβοντας ξύλα πριν από επιχειρήσετε να κόψετε οτιδήποτε σκληρότερο. Όταν κόβετε σκληρότερα υλικά, όπως μέταλλα, χρειάζεται μεγαλύτερη δύναμη για να κρατήσετε το τεμάχιο εργασίας και μπορεί να απαιτηθεί σύσφιγξη. Μην κόβετε ποτέ υλικά που παράγουν τοξική σκόνη ή ατμούς, όπως πολυτετραφθοραιθυλένιο (τεφλόν) ή αμίαντο.

Ρυθμίζετε πάντα το βάθος τουλάχιστον 1 χλστ. μεγαλύτερο από το πάχος του υλικού για να αποφύγετε να καβαλήσει η λεπίδα πάνω από την επιφάνεια. Χρειάζεται να τοποθετείτε άχρηστο υλικό κάτω από την επιφάνεια εργασίας. Αφαιρείτε τα γρέζια και τη σκουριά, καθώς αυτά εμποδίζουν την κίνηση κατά μήκος του

Η εφαρμογή παχιού κεριού μέλισσας (στίλβωμα επίπλων) πάνω στην πλάκα της βάσης του εργαλείου διευκολύνει την κοπή του μετάλλου. Κατάλληλο μόνο για κοπή μπρούντζου, χαλκού, μολύβδου, αλουμινίου ή γαλβανισμένου εύκαμπτου χάλυβα. Κάθε 2 λεπτά κοπής μετάλλου θα πρέπει να ακολουθούνται από παύση τουλάχιστον 3

12.2 Κεραμικά πλακάκια, σχιστόλιθο κλπ.:

Χρησιμοποιείτε μόνο λεπίδα ειδικά φτιαγμένη για αυτό τον σκοπό.POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 11 www.varo.com Χρησιμοποιείτε το εργαλείο συνδέοντάς το πάντα με κατάλληλη συσκευή αναρρόφησης ή εξαγωγέα σκόνης, καθώς η σκόνη μπορεί να είναι επικίνδυνη για τον χειριστή και να εμποδίζει τη σωστή λειτουργία του προστατευτικού.

Το πριόνι βύθισης συνιστάται μόνο για περιστασιακή αποκοπή σε γυψοσανίδα και να χρησιμοποιείται συνδεδεμένο με κατάλληλη συσκευή αναρρόφησης ή εξαγωγέα σκόνης. Η σκόνη μπορεί να εμποδίζει τη σωστή λειτουργία του προστατευτικού. Τα συμβατικά εργαλεία, όπως πριόνια ή μαχαίρια για τρύπες γενικά έχουν έξοχα αποτελέσματα, ωστόσο το πριόνι βύθισης μπορεί να χρησιμοποιηθεί σε περίπτωση που απαιτείται ιδιαίτερα καθαρή κοπή, χωρίς σκόνη, ή αν υπάρχει κίνδυνος να κοπούν σωλήνες ή καλώδια. 13 ΒΑΣΗ ΦΑΛΤΣΟΓΩΝΙΑΣ

13.1 Ρύθμιση της γωνίας κοπής

ΣΗΜΕΙΩΣΗ: Η κλίμακα γωνίας (25) δείχνει φαλτσογωνιές από 0° έως 60° προς τα αριστερά, και 0° έως 60° προς τα δεξιά. Υπάρχουν τέσσερις θέσεις – 0°, 15°, 30° και 45° – πάνω στην κλίμακα γωνίας (26), οι οποίες αντιπροσωπεύουν τις συνηθέστερες γωνίες για τη λειτουργία κοπής. Βγάλτε τον σφιγκτήρα (20), σηκώστε τον μοχλό ασφάλισης για την κλίμακα φαλτσογωνιάς (21) και ξεσφίξτε τη ράβδο προέκτασης (23). Αν η γωνία που θέλετε είναι μια από τις συνηθέστερες γωνίες για κοπή, θέστε το δεξί άκρο της ράβδου προέκτασης (23) στο σημάδι των μοιρών που θέλετε πάνω στην κλίμακα γωνίας (26). Σημείωση: Ο δείκτης στο παράθυρο κλίμακας (27) δείχνει συγχρόνως την επιλεγμένη γωνία πάνω στην κλίμακα γωνίας (25). (βλ. Εικ. 7) Αν η γωνία που θέλετε δεν είναι μια από τις συνηθέστερες γωνίες για κοπή, θέστε τον δείκτη (28) στο παράθυρο κλίμακας (27) στο σημάδι των μοιρών που θέλετε πάνω στην κλίμακα γωνίας (25). Σφίξτε τον μοχλό ασφάλισης (21) και βεβαιωθείτε ότι η ράβδος προέκτασης (23) έχει στερεωθεί καλά.

13.2 Εγκατάσταση και ρύθμιση του σφιγκτήρα

Τοποθετήστε τον σφιγκτήρα (20) πάνω στον σφιγκτήρα της στήλη συναρμολόγησης (29) της επιφάνειας εργασίας με την κλίμακα γωνίας (22). ΣΗΜΕΙΩΣΗ: Δεν υπάρχουν βίδες για την ασφάλιση του σφιγκτήρα. Ο σφιγκτήρας ασφαλίζεται μόνος του πάνω στην επιφάνεια εργασίας (22) όταν γυρίζετε τη σφαιρική λαβή για να συσφίξετε το τεμάχιο εργασίας. Μη χρησιμοποιείτε το άλλο χέρι σας για να κρατάτε τον σφιγκτήρα κατά τη σύσφιγξη. Γυρίζετε μόνο τη σφαιρική λαβή για να ασφαλίσετε τον σφιγκτήρα πάνω στην επιφάνεια εργασίας.POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 12 www.varo.com ΣΗΜΕΙΩΣΗ: Πριν να υπολογίσετε το πάχος του τεμαχίου εργασίας, ρυθμίστε το ύψος του σφιγκτήρα υψηλότερα από το τεμάχιο εργασίας. Έτσι η σύσφιγξη του τεμαχίου εργασίας θα είναι ευκολότερη και ταχύτερη.

13.3 Ρύθμιση της θέσης της επιφάνειας εργασίας με κλίμακα γωνίας (22)

Υπάρχει ένα κουμπί ασφάλισης (30) στο κάτω μέρος της επιφάνειας εργασίας (22) με το οποίο ρυθμίζεται η θέση της επιφάνειας εργασίας πάνω στoν πάγκο εργασίας. Λασκάρετε την επιφάνεια εργασίας (22) γυρίζοντας το κουμπί ασφάλισης προς τα αριστερά και σύρετε την επιφάνεια εργασίας στην επιθυμητή θέση, όπως φαίνεται στην Εικ. 8. Τέλος, σφίξτε καλά το κουμπί ασφάλισης.

13.4 Κοπή πάνω στη βάση φαλτσογωνιάς

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κόβετε πάντα προς τα εμπρός. Μην τραβάτε ποτέ το εργαλείο προς τα πίσω. Αν είστε αρχάριος χρήστης, εξασκηθείτε κόβοντας ένα λεπτό ξύλο μέχρι να μάθετε καλά. Ρυθμίστε τη γωνία κοπής της βάσης φαλτσογωνιάς. (βλ. ενότητα 'Ρύθμιση της γωνίας

Τοποθετήστε το τεμάχιο εργασίας πάνω στον πάγκο εργασίας και συσφίγξτε το με τον σφιγκτήρα (20). (βλ. ενότητα 'Εγκατάσταση και ρύθμιση του σφιγκτήρα') ΣΗΜΕΙΩΣΗ: Αν το μήκος του τεμαχίου εργασίας είναι μακρύτερο, μπορείτε να χρησιμοποιήσετε τη ράβδο προέκτασης για διευρημένες χρήσεις (23). Κρατήστε την επικλινόμενη βάση (24) και τραβήξτε τη ράβδος προέκτασης στην κατάλληλη θέση για το τεμάχιο εργασίας. (βλ. Εικ. 9 και Εικ. 10) Τοποθετήστε την κατάλληλη λεπίδα αφού βεβαιωθείτε ότι είναι κοφτερή και άθικτη. Ρυθμίστε το βάθος κοπής. (βλ. ενότητα 'Ρύθμιση του βάθους κοπής'.) Πιάστε το εργαλείο γερά (βλ. ενότητα 'Κράτημα και ξεκίνημα/σταμάτημα'), θέστε σε λειτουργία το εργαλείο και περιμένετε λίγο να φτάσει η λεπίδα στην πλήρη ταχύτητά της. Ύστερα, πιέστε το κουμπί ασφάλισης (3) και βυθίστε τη λεπίδα μέσα στο υλικό αργά και απαλά, αλλά γερά. Μετά, ωθήστε το εργαλείο προς τα εμπρός κατά μήκος των ραγών- οδηγών (19) για να ξεκινήσετε την κοπή. ΣΗΜΕΙΩΣΗ: Μην τραβάτε ποτέ το εργαλείο προς τα πίσω. Μόλις τελειώσει την κοπή, σηκώστε το εργαλείο από τη βάση φαλτσογωνιάς πριν το σβήσετε. Αν έχει δημιουργηθεί πολύ σκόνη, κρατήστε το εργαλείο αναμμένο για λίγα ακόμη δευτερόλεπτα για να επιτρέψετε στη σκόνη να φύγει από μέσα από το εργαλείο. ΣΗΜΕΙΩΣΗ: Αν εκτελείτε κοπή χωρίς βάση φαλτσογωνιάς, ακολουθήστε τις παρακάτω οδηγίες. Ελέγξτε αν η λεπίδα είναι κατάλληλη και βεβαιωθείτε ότι είναι κοφτερή και άθικτη. Ρυθμίστε το βάθος κοπής, θέστε σε λειτουργία το εργαλείο και περιμένετε λίγο να φτάσει η λεπίδα στην πλήρη ταχύτητά της. Πιέστε και κρατήστε πιεσμένο το κουμπί ασφάλισης (3) και βυθίστε τη λεπίδα μέσα στο υλικό αργά και απαλά, αλλά γερά. ωθήστε το εργαλείο προς τα εμπρός κατά μήκος της γραμμής κοπής. Αν χρειάζεται, θέστε σε λειτουργία τη γεννήτρια λέιζερ (1). (βλ. ενότητα 'Γεννήτρια λέιζερ')POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 13 www.varo.com 14 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Απαιτείται τακτικός καθαρισμός του εργαλείου για την ασφαλή λειτουργία του, καθώς η υπερβολική συσσώρευση σκόνης το εμποδίζει να λειτουργήσει σωστά. Το λάστιχο εξαγωγής σκόνης (b) μπορεί να βουλώσει και χρειάζεται περιστασιακό καθαρισμό, ειδικά αν κόβετε ξύλο που είναι υγρό. Αποσυνδέστε το εργαλείο από το ρεύμα. Καθαρίστε το επιμελώς με μια μικρή μαλακή βούρτσα, π.χ. ένα πινέλο. Διατηρείτε τις οπές εξαερισμού πάνω στο περίβλημα του μοτέρ πάντα καθαρές και ανεμπόδιστες. Μη χρησιμοποιήσετε ποτέ δραστικά προϊόντα καθαρισμού ή διαλύτες για να καθαρίσετε τα πλαστικά τμήματα.

Χρησιμοποιείτε πάντα κοφτερές λεπίδες. Αν το εργαλείο δεν κόβει όσο καλά πρέπει ή αν υπερθερμαίνεται (ενεργοποιείται η ασφάλεια υπερθέρμανσης) η πιο συνηθισμένη αιτία είναι στομωμένη λεπίδα. Είναι δύσκολο να δείτε ή να νιώσετε αν η λεπίδα είναι στομωμένη. Αν έχετε αμφιβολία, χρησιμοποιήστε μια καινούργια λεπίδα. Οι λεπίδες είναι αναλώσιμα στοιχεία. Προσέχετε όταν αλλάζετε λεπίδες, γιατί μπορεί να γίνουν καυτές κατά τη χρήση. Περιμένετε λίγο να κρυώσει η λεπίδα πριν την αντικαταστήσετε. 15 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ονομαστική τάση 220-240 V Ονομαστική συχνότητα 50 Hz Ονομαστική ισχύς 600 W Ταχύτητα περιστροφής 5500 min

Μέγεθος λεπίδας Ø 89 mm Μέγ. βάθος κοπής σε μαλακό ξύλο 28,5 mm Μέγ. βάθος κοπής σε κεραμίδι 8 mm Μέγ. βάθος κοπής σε αλουμίνιο 3 mm 16 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 95 dB(A) Στάθμη ηχητικής ισχύος LwA 106 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A). aw (Κραδασμοί): Max 2,8 m/s² K = 1,5 m/s²POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 14 www.varo.com 17 ΕΓΓΥΗΣΗ Αυτό το προϊόν έχει εγγύηση σύμφωνα με τους νόμιμους κανονισμούς για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη. Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής, εκτός από. ελαττωματικά εξαρτήματα λόγω φυσιολογικής φθοράς, όπως ρουλεμάν, καρβουνάκια, καλώδια και τάπες, ή εξαρτήματα τέτοια όπως οι λεπίδες, οι σάκοι συλλογής, τα φίλτρα αέρα κλπ., καθώς και ζημιές ή ελαττώματα που προκύπτουν από εσφαλμένη χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς. Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης. Επίσης αποποιούμαστε κάθε ευθύνης για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου. Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus. Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς. Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης. Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική. Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV. Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.) Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. 18 ΠΕΡΙΒΑΛΛΟΝ Αν το μηχάνημά σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα, αλλά κατά τρόπο ασφαλή για το περιβάλλον. Τα απορρίμματα που προέρχονται ηλεκτρικά μηχανήματα δεν πρέπει να αντιμετωπίζονται ως οικιακά απορρίμματα. Φροντίστε για την ανακύκλωση όπου υπάρχουν κατάλληλες εγκαταστάσεις. Απευθυνθείτε στις αρμόδιες αρχές ή το κατάστημα αγοράς του προϊόντος για συμβουλές σχετικά με την ανακύκλωση.POWX1365MB EL Copyright © 2021 VARO Σ ε λ ί δ α | 15 www.varo.com 19 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι προϊόν: ΜΙΝΙ ΚΥΚΛΙΚΟ ΠΡΙΟΝΙ 600W + ΒΑΣΗ ΦΑΛΤΣΟΓΩΝΙΑΣ εμπορικό σήμα: POWERplus μοντέλο: POWX1365MB είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2011/65/EU 2006/42/EC 2014/30/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN62841-1 : 2015 EN62841-2-5 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC61000-3-2 : 2019

EN61000-3-3 : 2013 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Ludo Mertens Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 10/03/2021, Lier - BelgiumPOWX1365MB HR Copyright © 2021 VARO S t r a n i c a | 1 www.varo.com 1 PRIMJENA 3 2 OPIS: MINI KRUŽNA PILA (SLIKA A) 3 3 OPIS: DRŽAČA ZA IZREZIVANJE POD KUTOM (SLIKA B) 3
