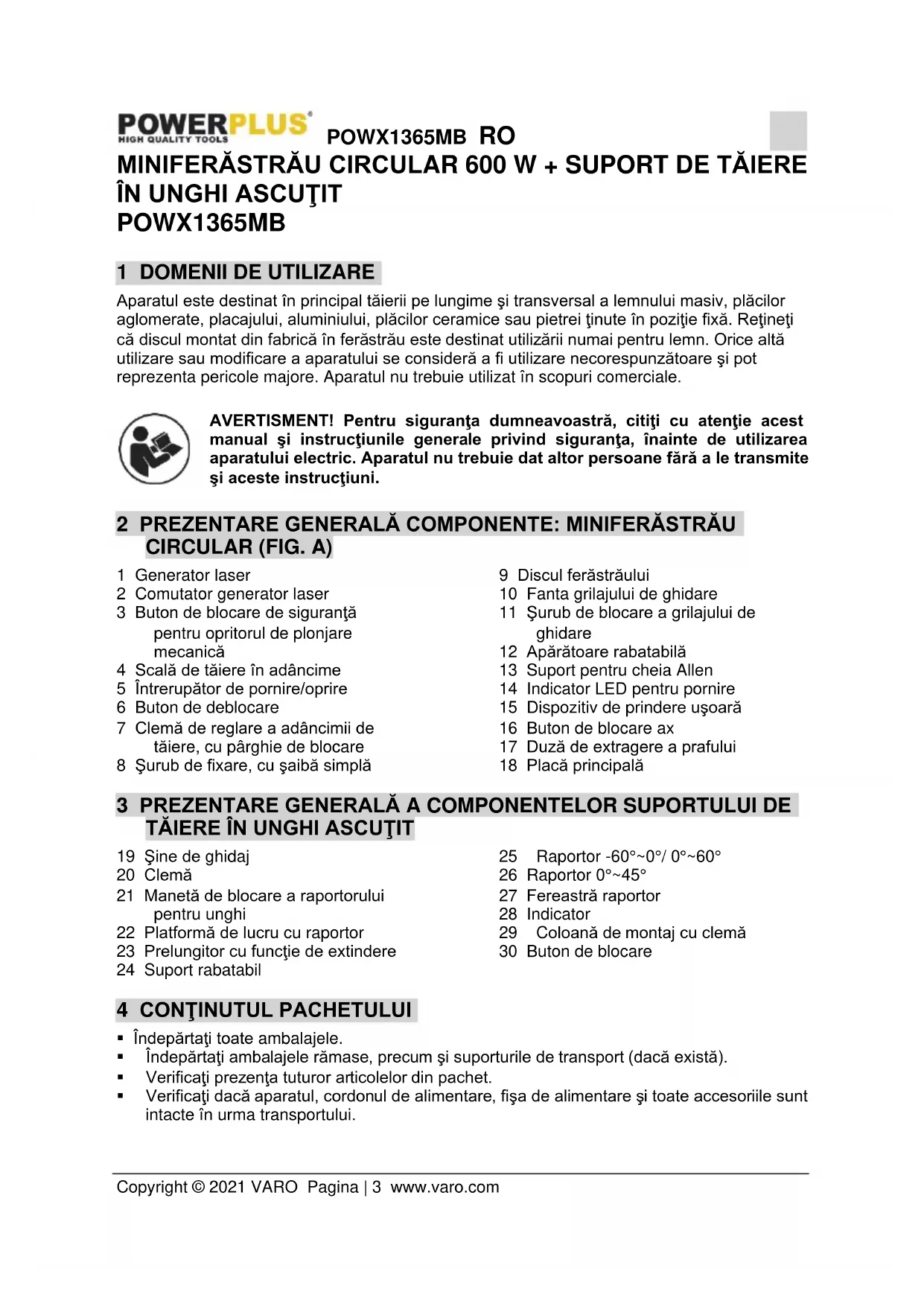

MANUAL DE UTILIZARE POWX1365MB PowerPlus

Aparatul este destinat in principal tacierii pe lungime si transversal a lemnului masiv, placilor agglomerate, placajului, alumniului, placilor ceramice sau pietrei tinute in poziţie fixă. Retineți ca discul montat din fabrica in ferăstrău este destinat utilizări numai pentru lemn. Orice alta utilizesau modificare a aparatului se consideră a fi realizare necorespunzătoare si pot repreventa pericole majore. Aparatul nu trebuie Utilizat in scopuri commerciale.

AVERTISMENT! Pentru siguranta dumneavoastră, citi ci cu atentie acest manual Şi instruciunile generale privind siguranta, inainte de utilizarea aparatului electric. Aparatul nu trebuie dat altero persone fara a le transmite Şi aceste instruciuni.

2 PREZENTARE GENERALÄ COMPONENTE: MINIFERÄSTRÄU CIRCULAR (FIG. A)

1 Generator laser
2 Comutator generator laser
3 Buton de blocare de siguranta pentru opritorul de plonjare mecanica
4 Scală de tăiere in adâncime
5 Intrerupator de pornography/oprine
6 Buton de deblocare
7 Clemă de reglare a adancimii detaiere, cu párghie de blocare
8 Šurub de fixare, cu saibă simplă

9 Discul ferăstrăului
10 Fanta grilajului de ghidare
11 Šurub de blocare a grilajului de ghidare
12 Aparatoarerabatabila
13 Suport pentru cheia Allen
14 Indicator LED pentru pornography
15 Dispositiv de prindere usoara
16 Buton de blocare ax
17 Duză de extragere a prafului
18 Placă principală

3 PREZENTARE GENERALÁ A COMPONENTELOR SUPORTULUI DE TAIERE IN UNGHI ASCUÇTIT

19 Sine de ghidaj
20 Clema
21 Manetā de blocare a raportorului pentru unghi
22 Platformă de lucru cu raportor
23 Prelungitor cu functie de extindere
24 Suport rabatabil

25 Raportor -60^ 0^ / 0^ 60^
26 Raportor 0^ 45^
27 Fereastraraportor
28 Indicator
29 Coloană de montaj cu clemă
30 Buton de blocare

4 CONTINUTUL PACHETULUI

• Indepartati toate ambalajele.
• Indeparta ti ambalele ramase, precum si suporturile de transport (dacă există).
  Verificati prezena tuturor articolelor din pachet.
  Verificati dacaparatul, cordonul de alimentare, fisa de alimentare siti toate accesoriile sunt intacte in urma transportului.

POWX1365MB RO

• Păstrați ambalajele pe CAT posibil până la finalul perioadei de garantție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucari! Copii nu trebuie sa se joace cu pungi de plastic! Pericol de sufocare!

1 aparat
1 manual
1 disc de ferăstrău, cu dinți de metal calit (A): adecovat pentru: lemn de esentă moale, lemn de esentă tare, carton de orice fel
1 disc diamantat (D): adevat pentru placi ceramice
1 disc HSS de ferăstrău (E): adecvat pentru: metal moale, alumniiu
1 furtun de extragere a prafului (B)
1 cheie Allen interioarã (F)
1 grilaj de ghidare (G)
1 suport de tãiere in unghi ascutit

In cazul in care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde aşi cumpărat produsul.

5 SIMBOLURI

In acest manual si Sau pe masina se folosesc urmatoarele simboluri:

!	Sennifică risc de rănire sau de deteriorare a sculei.		Clasa II - Aparatul este dublu izolat; Firele de ˆmpămánytare nu sunt prin urmare necessare.
	Citiți manualul înnte de utilizare.		Puratați intotdeauna ochelari de protection.
CE	În conformitate cu cerințele esentțiale ale Directivelor europeanne.		Puratați mănuși de proteție.

6 AVERTISMENTE GENERALE DE SIGURANÇA PRIVIND APARATUL ELECTRIC

Citi toate averismentele de siguranta si toate instructiunile. Nerespectarea tutor averismentelior si a instruciunilor poate duce la electrocutare, incendiu si/sau ranirea grava. Pstra tote averismentele si instructiunile pentru consultare ulterioar. Termenul "apat electric" folosit in cadrul averismentelor se refera atat la aparatul alimentat de la priza (prin cablul de alimentare), CAT si la aparatul alimentat cu baterii (fara fir).

6.1 Zona de lucru

• Spatiul de lucru trebuie sa fie curat si bine iluminat. Spatiile agglomerate si intunecate favorizează accidentele.
• Nu utiliziati aparatele in spati ci atmosferaexplozivacum ar fi in prezena lichidelor inflamabile, gazel sau a prafului. Aparatele eletrice produc scantei care pot aprinde praful sau gazele.
  Atunci cand lucrati cu aparatul electric, nu lasati copii si alte privitori s as apropie de spatui del lucru. . Distragerea atentiei va poate face sa pierdeti control aparatului.

6.2 Siguranta electrica

Verificazioni intottedeauna dacà alimentarea de la retea corespunde cu tensiunea de pe placuţa indicatorare a criteristicilor.

• Stecărele aparatului electric trebuie să se potriveasca la priza. Nu modificati in niciun fel stecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu impamântare. Stecărele si prizele nemodificate reduc riscul de electrocutare mortala.
• Evità contactul cu suprafete impamantate sau legate la masă, cum ar fi tevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală in cazul in care corpul dumneavoastră face contact cu solul.
• Nu expuneti aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortala creste in cazul in care apa patrunde in interiorul aparatului electric.
• Nu deterioratori cablul. Nu folosi tniciodata cablul pentru a transporte, trage sau scoate din priză aparatul electric. Păstrati cablul ferit de caldură, ulei, marginini ascutite sau piese in miscare. Caburile deteriorate sau incaicite cresc riscul de electrocutare.
  Cand aparatul functioneaza in exterior, folosi un prelimungitor adecvat folosirii in exterior. Folosirea unui prelimungitor adecvat folosirii la exterior reduce riscul de electrocutare.
  Dacă trebuie folosit aparatul in medii umede, folositi un o przyă protejata cu disjunctor bipolar. Folosirea unui disjunctor bipolar reduce riscul de electrocutare.

6.3 Siguranta personala

• Aveti grijä la ce lucrati.si folosiţi-va simțul practic atunci cand lucrati cu aparatul electric. Nu folosiţi un aparat electric atunci cand sunteti obosit sau sub influenta drogurilor, a alcoolului sau a medicamentelor. Un moment de neatentie in timpul lucrului cu aparatul electric poate duce la ranirea grava.
• Folosiţi echipament de siguranta. Puratați intotdeauna elemente de protectie pentru ochi. Echipamentul de siguranta cum ar fi masca de graf, incalțamintea de siguranta impotrivă alunecări, casca dură sau protectiile auditive folosite indifferent de conditii reduc rânirile.
  Evitati pornirea accidentala. Asigurati-va ca intrerupatorul se aflain poziia deconnectat inainte de a baga in przy. Transportul aparatelor eletrice avand degetul pe intrerupator Sau alimentarea de la sursa a aparatelor eletrice care au intrerupatorul in poziia de pornire favorizeazac accidentete
  Indepartatu orice sculă de reglare sau cheie de piulțe inainte de a porni aparatul electric. O cheie de piulțe sau alta cheie lasata prinsă de o piesă rotativă a aparatului electric poate duce la ranire.
• Nu va'intindeti. Mentineti permanent un sprijin si un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situatii neprevăzute.
• Imbracati-va corespunzator. Nu puratai haine largi sau bijuterii. Tinei paurul, hainele sau manusile departe de partile in miscare. Hainele largi, bijuteriile sau paurul lung pot fi prinse de partile in miscare.
  Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragereși colectare a prafului, asigurată-va ca sunt conectateși folosite corect. Folosirea acestor dispositive poate reduce riscurile associate intrarii in contact cu praful.

6.4 Folosirea 山 intretinerea aparatului electric

• Nu suprasolicitate aparatul electric. Folosiţi aparatul electric conform destinatiei sale. Folosirea in mod corespunzător a aparatului electric va va realiza mai bineși mai sigur sarcina la parametrii pentru care a fost conceput.
• Nuutilizati aparatul dacă intrerupătorul nu il pormeste sau oprește. Orice aparat care nu poate fi controlat din intrerupător este periculos si trebuie reparat.

POWX1365MB RO

• Deconnectaţi fisi de la sursa de alimentare inainte de a face orice fel de reglaje, de a schimba accesoriile sau de a deposita aparatul. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.
  Depozitate aparatul departe de indemana copilor si nu permitei personaler nefamiliarizecu acesta saucu instruunile sale sakucreze cu aparatul. Aparatele sunt periculoase dacau sunt folosite de personne neinstruite.
• Intreşetine aparatele. Verificazioni alinierea sau prinderea pàrtílor in miscare, crâparea pieselorsau orice alta stare ce poate afecta functionarea aparatului. Dacă este deteriorarat, reparati aparatul inainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prostintretunate.
• Păstrați piesele de tăiere ascutiteși curate. Sculele aşchietoare intreținute corespunzător având lamele de tăiere ascutite, se blochează mai greuși sunt mai usor de controlat.
  Utiliatai aparatul, accesoriile si lamele etc. in conformitate cu aceste instrucliuri si in modul destinat utilizarii specifie a acestui aparat, luand in calcul conditiiile de lucru si operatiunile care trebuie efectuate. Utilizarea aparatului electric pentru operatiuni diferite de cele pentru care a fost conceput poate duce la situati periculoase.

6.5 Service

• Reparati aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel se va pasta siguranta in fonctionare a aparatului.

7 AVERTISMENTE SPECIFICE DE SIGURANÀ PENTRU FERÄSTRAIELE CIRCULARE

Tinei mainile departe de zona de taiere si de disc. Tinei cealalta mana pe manerul auxiliar sau pe carcasa motorului.
- Nu bαqati帽子a sub piesa de prelucrat.
Reglati adancimea de taiere in functie de grosimea piesei de prelucrat.
- Nu tjeti niciodata pisa in curs de taiere in mana sau pe picior. Asigura ti pesa de lucru de o platforma stabila.
Tineni aparatul electric de suprafetele de prindere izolate in timpul folosirii acestuia, atunci cand aparatul electric poate intra in contact cu un fir ascuns sau cu propriul sau cordon de alimentare.
La despicare, folositi intotdeauna un ghidai longitudinal sau un ghidai drept de aliniere.
- Folosiţintotdeauna discuri având forma Şi dimensiunea alezajului central corectă (diamant /vs/ rotund).
- Nu folositi niciodata saibe tau suruburi de disc deteriorate tau incorcRCTe.
- Nuutilizati discuri abrazive la acest aparat!
- Evitati supraçinalzirea várfului discului in timpul utilizāril!
- Aparatul trebuie utilizes intotdeauna impreunacu furtunul de praf racordat si montat la un aspirator /extractor de praf corespunzător.

8 MONTAREA

8.1 Reglarea adancimii de taiere (Fig. 1)

NOTÄ: Dacă este posibil, se recomanda reglarea adâncimii de tăiere la 2 mm peste grosimea materialului. Acest lucru va poate ajuta sa obțineti o tăietură dreaptă.

Slabiti strangerea parghiei de blocare de la clema de reglare a adancimii de taiere (7), reglati adancimea de taiere necessara pe scalä (4) si strangeti la loc parghia de blocare.

8.2 Schimbarea discului ferastrului

AVERTISMENT: Poiţionarea necorespunzătoare a discului poate avaria permanent aparatul.

Verificati ca aparatul să fie decuplat de la sursa de alimentare cu energia electrică.
- Apasati si tinei apasat butonul de blocare a axului (16), scoatei surubul de fixare cu saibă simplă (8) cu ajutorul cheii Allen (f) (pentru deschidere, rotiti in sens orar). Scoatei surubul de fixare cu saiba simplă (vezi Fig. 2, 3 si 4).
Reglati la maxim adancimea de taiere. (Vezi sectiunea, Reglarea adancimii de taiere)
- Ridicati plac principală (18).
- Demontati discul.
Montarea discului se face in ordine inversa.
- Apasaţi butonul de blocare a axului (16) (până la cuplare)și strângeti cu fermitateșurubul de fixare (8).

NOTÀ: Săgeata de pe discul ferăstrăului trebuie să corespundă cu săgeata care indica directia de rotatie (directia de functiorare indică pe aparat).

9 MOD DE UTILIZARE

9.1 Apucarea 山 pornirea si oprirea

AVERTISMENT: Inainte de actionarea intrerupatorului de pornire/oprine, verificati dacă discul este montat corespunțatorși functionează uniformși dacă surubul clementi discului (8) este bine strâns (8).

Conectaţi stecărul la sursa de alimentare. Indicatorul LED de pornire (14) este aprins până la deconnectarea aparatului de la sursa de alimentare cu energia electrică.

9.1.1 Pornirea aparatului:

Apasa ti butonul de deblocare (6) spre inainte cu degetul aratator (vezi directia sagetii 1 in fig. 5), apasa ti cu fermitate declanatatorul intrerupatorului de pornire/oprire (5) spre interior si in acelaşi timp tinei-l apasaat (vezi directia sagetii 2 in fig. 5).

La eliberarea declanşatorului, intrerupătorul principal revine automat la poziţia initială, iar aparatul se opreste.

Avertisment: Discul de ferastrau continua sa se roteasca dupa oprirea aparatului.

9.1.2 Eliberarea opritorului de plonjare

Apasati in jos partea din spate a butonului de blocare de siguranta (3) si tinei apasat (vezi directia sagetii ③ in figura 5).

NOTÀ: La apásarea butonului de blocare de siguranta (3) se deblocheazá simultan mecanismul de tāiere prin plonjare, astfel incat motorul poate fi deplasat spre in jos. Discul ferăstrăului apare din aparatoarea rabatabila (12).

9.2 Reglarea grilajului de ghidare

Eliberati surubul de blocare a grilajului de ghidare (11) de pe placap principala (18) si reglati grilajul de ghidare (g) in fanta grilajului de ghidare (10). Reglati latimea dorita si strangeti la loc suriubul de blocare a grilajului de ghidare (11).

9.3 Generatorul fasciculului laser

Avertimento: Nu priviti direct in raza laser, nu indreptaşi in mod deliberat fasciculul câtre personalși asigurați-vă că nu este indreptata câtre ochii unei persone mai mult de 0,25 secunde.

Atunci cand realizati linia de taiere in piesa de prelimucrat, generatorul fasciculului laser va poate ajuta sa obtinei o aliniere mai buna.

Comutatorul generatorului laser (2) este amplasat in partea din față a butonului de blocare de siguranta de la opritorul de plonjare mecanica (3).

Pornidea: Apasati comutatorul generatorului laser (2) in poziţia „l“; generatorul laserului (1)incepe sa functioneze.

Oprirea: Apasati din nou comutatorul (2) in poziia "O".

• Asigurat-vacalina de taiere se aflape piesa de prelucrat.
  Reglati adancimea de taiere dupa cum este necessar.
• Conectati aparatul si porniti motorul.
• După ce discul a atins turăția maximă (aproximativ 5 secunde), așezați ferăstrăul pe piesa de prelucrat.
• Porniti generatorul laser (1) din deschizatura laser Utilizand comutatorul generatorul laser (2).
  Aliniati fasciculul cu marcajul de pe piesa de prelucrat si impingeti incet ferastrul spre inainte cu ambele maii, mentinand fasciculul cu raza rosie pe marcaj.
• Opriti fasciculul laser dupa finalizarea tãierii.

9.4 Urmáirea liniei

Un indicatorin V si un indicator se gasesc in partea din fata si in partea din spate a placii principale (18), ceea ce permite urmärirea unei linii in timpul taiieri. (vezi fig. 6)

9.5 Extragerea prafului

Ferăstrăul circular este un aparat puternic, capabil să produçă o cantitate mare de graf. Intrucât aparatul are un disc complet capsulat, extragerea forțata a prafului este in mod particular eficientă. Extragerea forțata a prafului trebuie適用ă pentru toate operatiunile in afară de cele de debavurare, de mici dimensiuni.

Impingeti furtunul de extragere a prafului (b) pe duza de extragere a prafului (17).
- Racordati la furtunul de extragere a prafului un aparat de aspirare aprobat pentru extragerea prafului de ferăstrauși a aschiilor.

10 TAIEREA

AVERTISMENT! Inainte de a utilizes aparatul, verificati daca functioneazain mod corespunzator aparatoarea rabatabila (12).

AVERTISMENT: Tăiți intotdeauna spre inainte. Nu trajeți niciodata spre inapoi aparatul. Daca sunteti utilizator incepțo, exersati tăind lemn subtire până deveniți expert.

POWX1365MB RO

Verificati specificatiile pentru a asigura adecvarea materialului care va fi tăiat.
Montati un disc corespunzator, asigurandu-vac aeste ascutit si nu este avariat.
Reglati adancimea de taiere. (Vezi sectiunea, Reglarea adancimii de taiere")
- Asezati materialul de tăiere pe o suprafata plană, cum ar fi bancul de lucru, o masă sau pe podea. Utilizati o bucătă de deseu asezata dedesubt dacă:
- Nu doriti să deterioratori suprafata de lucru.
- Este的概率 is a subprobability of .
- Conectati aparatul la prise de current electric.
- Apucati aparatul cu fermitate (vezi sectiunea „Apucarea si pornirea si oprirea“) s i asezati placà sa metalica principală pe suprafata de tăiat. Asigurată-vă ca jumătatea din spate a plácii principale atârnă peste suprafata de lucru. Nu ploniati discul in material.
- Porniti aparatul si asteptaşi cateva momente pentru ca discul sa ajunga la turatie. Apoi apasați butonul de blocare de siguranta (3)și plonji discul in material, lent si cu grijă, dar cu fermitate. Apoi impingeti aparatul spre inainte de-a lungul liniei de tăiere. Dacă este besoinar, porniti generatorul laser (1).
NOTÀ: Nu trageti niciodata spre inapoi aparatul.
- Pouru a deplasa aparatul de-a lungul taieturii este necessitiesa foarte puţina foră. Forta excessiva va provoca oboseala operatorului si uzura excessiva a discului si a aparatului. Forta excessiva va provoca, foarte probabil, declanşarea disjunctorului de temperatura, ducând la intârzieri.
- Asigurați-vă că placă principală este așezatață intotdeauna plan față de materialul de tăiat. Acest lucru este important in mod specialla inceputul Sau la sfărșitul unei tăieri saud dacă sunt tăiate benzi subtiri de material acolo unde placă principală nu este sustinută integral
- După terminarea tăierii, ridicati aparatul de pe suprafata de lucru inainte de a-l opri. Dacă s-a produs mult graf, mentineti aparatul pornit câteva secunde in plus pentru a permite degaiarea prafului de lângă aparat.

11 DECUPAJELE

Tāierea prin plonjare ar putea fi imposibla ⟨n anumite materiale dure.

• Alegeti un disc corespunzator pentru materiale dure si montati-I. Reglati adancimea de taiere (vezi sectiunea „Reglarea adancimii de taiere”), conectati la priza de curent electricapoi asezati plac metalica principala (18) pe suprafata de lucru. Asigurati-va ca marcajulindicator frontal de pe plac principala este aliniat cu linia de inceput (vezi sectiunea"Urmarirea liniei").
• Porniţi aparatulși așteptațicateva momente pentru ca discul sa ajunga la turatie. Apoi plonjăi discul in material, lentși cu grijă, dar cu fermitate. Apoi impingeti aparatul spre inainte de-a lungul liniei de tăiere. (Nu trageti niciodata spre inapoi aparatul)
• După atingerea liniei de final, ridicatu aparatul de pe suprafata de lucru inainte de a-l opri Daca s-a produs mult graf, mentineti aparatul pornit cateva secunde in plus pentru a permite degaiarea prafului de langiaparat.
• Sfaturi pentru decupare:

i. Daca taietura trebuie acoperita, de exemplu cu o aparatoare de ventilatie, colturile pot fi suprapuse pentru a asigura desprinderea complea a deseurilor.
ii. Daca decupajul trebuie sa se vada, nu suprapuneti colturile. In acest caz, intrucat discul de taiere este circular, deseurile nu se vor desprinde complet. Prin urmare, colturile vor avea nevoie de finisare cu un cuit. Daca materialul este subtre si partea din spate nu este importante, deseurile pot fi pur si simplu desprouse in afara
iii. Daca exista acces la partea din spate a materialului de taiere, decupajul poate fi marcat cu o toleranta de depasire a taierii

12 TAIEREA MATERIALDURE SAU ABRAZIVE

Invaţi sautili aparatul tăind lemn, inainte de a incerca să tăiţi orice alt material mai dur. La tăirea materialelor dure, cum sunt metalele, este necesara mai multă forță pentru a sustine piesa de prelucratși ar putea fi necesara prinderea piesei.

Nu taii niciodata materiale care produc praf sau gaze toxicice, cum ar fi PTFE sau azbest.

12.1 Tabla:

• Reglati intotdeauna adancimea la minim 1 mm peste grosimea materialului, pentru a evita deplasarea discului peste suprafata. Deseurile trebuie sa cada sub piesa de prelucrat.
  Indeparta ti Bavurile si rugina, deoarece acestea impiedica avansarea aparatului peste material.
• Ceara de albine groasă (lustru de mobilă) aplicata placi principalae a aparatului ulsurează tăiereea metalului.
• Este adecvat numai pentru tăierea alamei, cuprului, plumbului, alumniului sau oțelului moale galvanizat.
• Fiecare 2 minute de tãiere a metalului trebuie urmate de o pauza de minim 3 minute.

12.2 Placile ceramic, gresia etc.:

Utilizati numai discuri projectate special pentru aceste materiale.
Utilizati intotdeauna impreunacu un aspirator sau un extractor de graf racordat, deoarece praful poate fi periculos pentru operator si poate impiedica functiOnarea corespunzatoare a aparatorii.

12.3 Ghips-carton:

• Ferăstrăul cu plonjare este recomandat numai pentru decupaje ocazionale in plácile de ghips-carton; se va utilizes intotdeauna impreună cu un aspirator corespunzător sau cu un extractor de praf racordat. Praful poate impiedica functiònarea corespunzătoare a apăratoriţii.
• Aparatele conventionale cum sunt ferăstrăul de traforaj sau cuțitele dau, in general, rezultate excérente,și ferăstrăul cu plonjare poate fi適用at dacă este nécessara o decupare specială, netedă, fără praf sau dacă există pericolul de tăiere a conductelor sau cablurilor.

13 SUPORT DE TÄIERE IN UNGHI ASCUJIT

13.1 Reglarea unghiului de taiere

NOTÁ: Raportorul (25) indica unghiuri ascuţite de la 0^ la 60^ spre stângași 0^ la 60^ spre dreapta.

Există patru unghiuri pe raportor: 0^ , 15^ , 30^ s i 45^ (26), care reprezinta cele mai utilize unghiuri pentru tăiere.

Extrageti clem (20), rida t maneta de blocare a raportorului de unghi ascutit (21) s i slabiti prelungitorul.
Daca unghiul dorit este unul dentre unghiurile frecvent utilizeate pentru taiere, reglati marginea dreapta a prelimungitorului (23), aliniati marcajul raportorului cu valoarea dorita a unghiului de pe raportor (26).

POWX1365MB RO

Notă: Indicatorul de pe fereastra de afișare a raportorului (27) indica in același tamp valoarea de mai sus de pe raportor (27). (vezi Fig. 7)

• Daca unghiul dorit nu este unul dentre unghiurile fecvent utilizeate pentru tăiere, reglate indicatorul (28) ferestrei de afisare de pe raportor (27), aliniaţi marcajul raportorului cu valoarea dorita a unghiului de pe raportor (25).
  Strangeti maneta de blocare (21) si verificati daca prelimungitorul (23) este bine fixat.

13.2 Montarea 山 reglarea clemei

• Asezati subansamblul clementi (20) pecoloana de montaj cu clemma (29) a platformei del lucru cu raportor (22).

NOTÀ: Nu există Šuruburi care sa fixeze in siguranță clema. Subansamblul clemei se va fixa singur de platforma de lucru (22) la rotirea butonului pentru strängerea piesei de lucru.

Nu utilizes cealaltámana para a tine clemain momentul strangerii. Este suficient sa rotiti butonul pentru a fixa in siguranta colierul de plata de lucru.

NOTÄ: inainte de a estima grosimea piesei de prelimucrat, reglatti inaltimea clemei la o valoarea mai mare decat piesa de prelimucrat, lucru convenabil pentru a fixa rapidiesa de prelimucrat.

13.3 Reglarea pozitiei platformei de lucru cu raportor (22)

Există un buton de blocare (30) in partea de jos a platformei de lucru (22), care reglează poziția platformei de lucru pe bancul de lucru. Slăbiţi platforma de lucru (22) rotind in sens invers orar butonul de blocareși glisati platforma de lucru in poziția dorita, ca in Fig. 8. La sfărșit, strângeti bine butonul de blocare.

13.4 Tăierea pe bancul de lucru

AVERTISMENT: Tăiati intotdeauna spre inainte. Nu trajeți niciodata spre inapoi aparatul. Dacă sunteti utilizator incepător, exersati tăind lemn subtire până deveniti expert.

Reglati unghiul de taiere al bancului de lucru. (vezi sectiunea Reglarea unghiului de taiere)
- Asezati piesa de prelimucrat pe bancul de lucru si strangeti-o cu clementi (20). (Vezi sectiunea Montarea si reglarea clementi)

NOTÀ: Daca lungimea piesei de prelimucrat este mai mare decât valoarea normală, puteti utiliza functia de extindere a prelimungitorului (23); tinei suportul rabatabil (24) si trajeți prelimungitorul intr-o poziţie potrivita pentru piesa de prelimucrat. (vezi fig. 9 si fig. 10)

Montati un disc corespunzator, asigurandu-va cã este ascutit si nu este avariat.
- Reglati adancimea de taiere. (Vezi seciunea „Reglarea adancimii de taiere")
- Apucaṭi cu fermitate aparatul (vezi sectiunea „Apucarea si pornirea si oprirea”), porniti aparatul si asteptati câteva momente pentru ca discul să atingă turatia de fonctionare. Apoi apasati butonul de blocare de siguranta (3) si plonjiati discul in material, lent si cu

grijă, dar cu fermitate. Apoi impingeti aparatul spre inainte de-a lungul sinelor de ghidaj (19).

NOTÄ: Nu tragei niciodata spre inapoi aparatul.

• După terminarea tăieri, ridicati aparatul de pe bancul de lucru inainte de a-l opri. Dacă s-a produs mult praf, mentineti aparatul pornit cateva secunde in plus pentru a permite degajarea prafului de lângă aparat.

NOTÀ: Daca efectuati tāierea fāră bancul de lucru, puteṭi consulta descrirerile de mai jos:

Montati un disc corespunzator, asigurandu-vacaste ascutit si nu este avariat.
- Reglati adancimea de taiere, porniji aparatul si astepta i cateva momente pentru ca discul sa ajunga la turatia de fonctionare.
- Apasati sī tini apasat butonul de blocare de siguranta (3) sī plonjati discul in material, lent sī cu grijā, dar cu fermitate.
- Impingeti aparatul spre inainte de-a lungul liniei de taiere. Daca este necessar, porniti generatorul de laser (1). (consultati sectiunea Generatorul fasciculului laser)

14 CURăTAREA Şİ INTREŞINEREA

Este necessara curățarea periodica in vederea functiţionarii sigure a aparatului, intrucăt acumulările excessive de praf pot impiedica functiţionarea corespunzătoare a aparatului. Furtunul de extragere a prafului (b) se poate blocași poate necesita curățare ocazională, in special dacă se taie lemn umed.

• Deconnectati aparatul de la prise de current electric.
  Curatai temeinic cu o perie mica si moale, cum ar fi o pensula de vopsit.
  Fantele de ventilatie ale carcasei motorului trebuie sa fie in permanenta curate si libere.
• Nu utilizati niciodata subiste caustice sau solventi pentru a curata pärtile de plastic.

14.1 Discurile

Utilizati intotdeauna un disc ascutit.
Dacă aparatul nu taiie conform așteptărilor sau dacă se supraíncalzește (s-ar putea declansă disjunctorul de temperatura), cea mai freventața caută este discul tocit.
- Este dificil sa observati pau sã simti dacă discul este tocit. Daca aveti indoieli, Utilizati un disc nou.
- Discurile sunt articole consumabile.
- Atentie la schimbarea lamelor deoarece se pot incinge in timpul utilizarii. Lasa di discul sa se raceasca inainte de inlocuire.

15 DATE TEHNICE

Tensiune nominală	220-240 V
Frecventa nominală	50 Hz
Puterea nominală	600 W
Turație	5500 min-1
Dimensiune disc	Ø 89 mm
Max. Adâncime/maxă de tăiere pentru lemn moale	28,5 mm
Adâncime/maxă de tăiere pentru plăci ceramicce	8 mm
Adâncime/maxă de tăiere pentru aluminiu	3 mm

16 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustica LpA 95 dB(A)

Nivel de putere acustica LwA 106 dB(A)

ATENTIE! Presiunea acustica poate depasi 85 dB(A), caz in care trebuie purtat un dispositiv de protectie auditiva.

aw (Nivel vibratai):

Max 2,8 m/s² K = 1,5 m/s²

17 GARANTIE

• Acestui produs i se acordă garantie conform reglementarilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de CATRE primul utilizator.
• Această garantție acoperă toate defe catele de materiale sau de productie cu exceptia: componentelor defe cate supuse uzuri i normale cum ar fi rulmentii, periile, caburile si fisele sau accesoriile cum ar fi lamele, sacii de colectare, filtrele de aer etc. si deteriorarea sau defe catele care rezultă din manipulare defectuoasă, accidente sau modificâri; nici costul transportului.
• Deteriorarea Sau defeciunile rezultate ca urmare autilizarii necorespunzatoare nu sunt acoperite de prevederile garantiei.
• Nu se asumām, de asemēnea,[nicio responsabilitate pentru vătamarea corporală ce are drept cauză/utilizarea necorespunzătoare a aparatului.
• Reparatièle pot fi efectuate doar de câtre un centru de service autorizat pentru sculele Powerplus.
• Puteti obtiine intotdeauna mai multe informati, apeland numarul de Telefon [phone].
  Toate costurile de transport trebuie suportate de client, in afara cazului in care s-a convenit in alt fel, in scris.
  In acelaşi tamp, nu se poate ridica nicio pretentie in garantie dacă deteriorarea aparatului se datoreaza intretineri neglijente sau suprasolicitarii.
• Se exclude in mod categoric de la garantie defectiunea datorata patrunderii de fluide, patrunderii excessive a prafului, deteriorarea intentionata (cu intentie sau din negljentă gravă), utilizes area inadevcvata (doar pentru destinatiţi pentru care acest dispositiv nu este potrivit), utilizes area incompetentă (de ex nerespectarea instructiunilor din manual), fulgere sau asamblarea de cotre un nespecialist, tensiune incorrectă de alimentare de la retea. Această lista nu este exhaustiva.
• Acceptarea pretentiilor in garantie nu poate duce niciodata la prelungirea perioadei de garantie, nici la inceputul unei noi perioade de garantie in cazul inlocuirii unui aparat.
• Aparatele sau componentele inlocuite in garantie rǎmān prin urmare proprietatea Varo NV.
• Ne rezervam dreptul de a respinge orice pretentie pentru care cumpararea nu poate fi verificata sau dacă este clar ca produsul nu a fost intreținut in mod corespunzător. (fante de aerisire curate, perii de carbune intreținite periodic, ...)
  Dovada cumpararii trebuie pastrata ca dovada a datei cumpararii.
• Scula nedemontata trebuie inapoiata commerciantului intr-o stare acceptabla de curatenie, (in cutia sa originala dacae e cazul) si impreuna cu dovada cumpararii.

18 MEDIU

In cazul in care aparatul trebuie inlocuit dupa utiliser intensă, nu il aruncați laolaltă cu gunoiul menajer, ci deposizati-l intr-un mod sigur pentru mediu. Deșeurile produse de pârti ale masinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclatei atunci cand există această posibilitate. Pentru sfaturi privind reciclarea, consulțași autoritatea locală sau magazinul de achizitie.

19 DECLARATIA DE CONFORMITATE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA,declare cã

Produsul: MINIFERÄSTRÄU CIRCULAR 600 W

este in conformitate cu specificaile esentiale si alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicarii standardelor europene armonizate. Orice modificare neautorizata a aparatelor atrage dupa sine anularea acesti declarati.

Directivele europene (inclusiv, dacă este cazul, amendamente tele lor, până la data semnăturii):

2011/65/EU

2006/42/EC

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1:2015

EN62841-2-5:2014

EN55014-1:2017

EN55014-2:2015

EN IEC61000-3-2:2019

EN61000-3-3:2013

Persoana care păstreață documentăția tehnică : Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Subsemnatul actioneaza'in numele Directorului general executiv al societati,

Mertens Lido

Ludo Mertens

Divizia de reglementare - Director de conformitate
