POWX1365MB - Saag PowerPlus - Tasuta kasutusjuhend

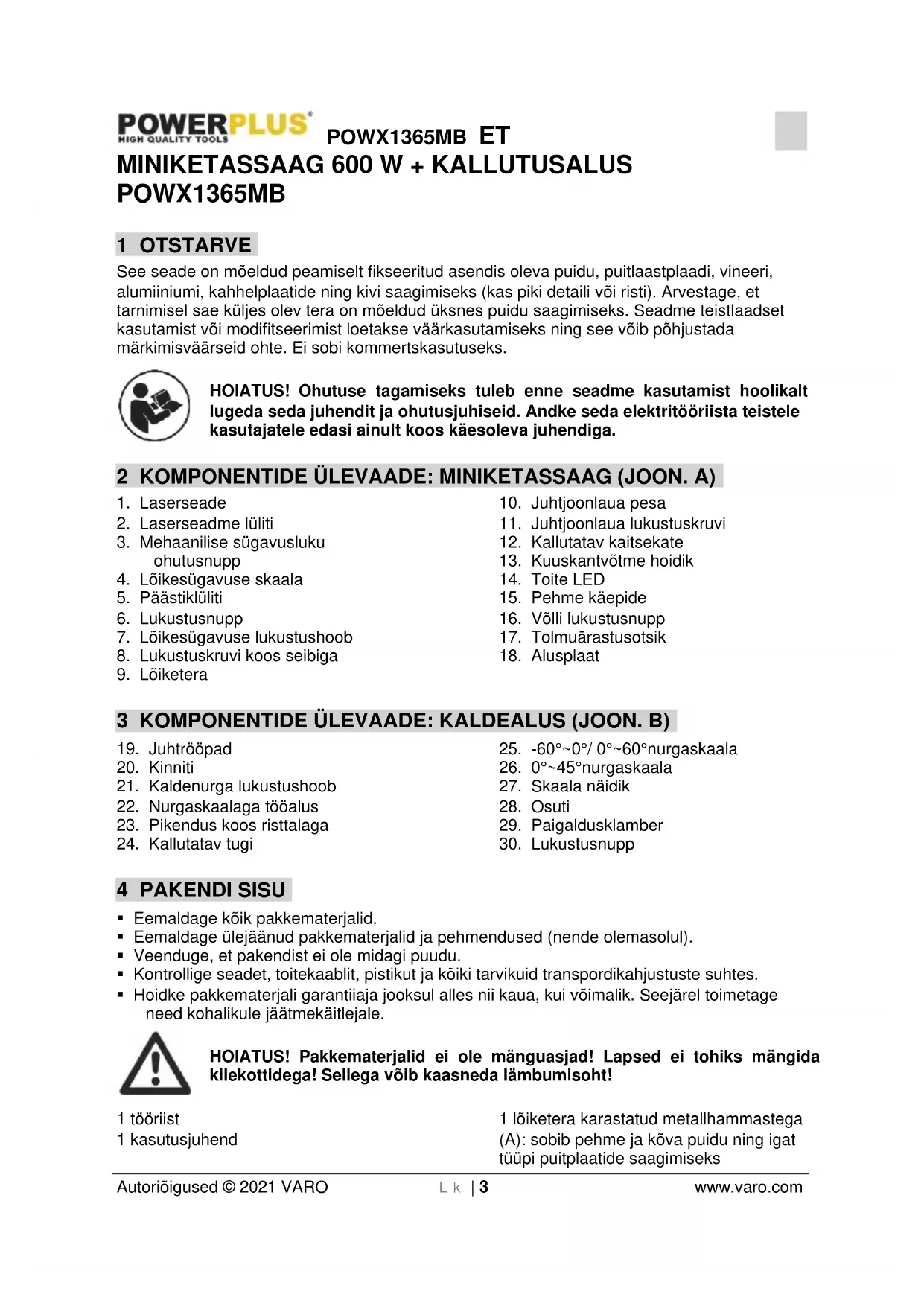

KASUTUSJUHEND POWX1365MB PowerPlus

POWX1365MB 1 OTSTARVE See seade on mõeldud peamiselt fikseeritud asendis oleva puidu, puitlaastplaadi, vineeri, alumiiniumi, kahhelplaatide ning kivi saagimiseks (kas piki detaili või risti). Arvestage, et tarnimisel sae küljes olev tera on mõeldud üksnes puidu saagimiseks. Seadme teistlaadset kasutamist või modifitseerimist loetakse väärkasutamiseks ning see võib põhjustada märkimisväärseid ohte. Ei sobi kommertskasutuseks. HOIATUS! Ohutuse tagamiseks tuleb enne seadme kasutamist hoolikalt lugeda seda juhendit ja ohutusjuhiseid. Andke seda elektritööriista teistele kasutajatele edasi ainult koos käesoleva juhendiga. 2 KOMPONENTIDE ÜLEVAADE: MINIKETASSAAG (JOON. A)

3. Mehaanilise sügavusluku

4. Lõikesügavuse skaala

7. Lõikesügavuse lukustushoob

10. Juhtjoonlaua pesa

11. Juhtjoonlaua lukustuskruvi

12. Kallutatav kaitsekate

13. Kuuskantvõtme hoidik

17. Tolmuärastusotsik

22. Nurgaskaalaga tööalus

29. Paigaldusklamber

4 PAKENDI SISU Eemaldage kõik pakkematerjalid. Eemaldage ülejäänud pakkematerjalid ja pehmendused (nende olemasolul). Veenduge, et pakendist ei ole midagi puudu. Kontrollige seadet, toitekaablit, pistikut ja kõiki tarvikuid transpordikahjustuste suhtes. Hoidke pakkematerjali garantiiaja jooksul alles nii kaua, kui võimalik. Seejärel toimetage need kohalikule jäätmekäitlejale. HOIATUS! Pakkematerjalid ei ole mänguasjad! Lapsed ei tohiks mängida kilekottidega! Sellega võib kaasneda lämbumisoht! 1 tööriist 1 kasutusjuhend 1 lõiketera karastatud metallhammastega (A): sobib pehme ja kõva puidu ning igat tüüpi puitplaatide saagimiseksPOWX1365MB ET Autoriõigused © 2021 VARO Lk | 4 www.varo.com 1 teemantlõiketera (D): sobib keraamika ja kahlite saagimiseks 1 HSS-lõiketera (E): sobib pehme metalli ja alumiiniumi saagimiseks 1 tolmuvoolik (B) 1 kuuskantvõti (F) 1 juhtjoonlaud (G) 1 kaldealus Kui mõni osa on puudu või kahjustunud, siis võtke ühendust edasimüüjaga. 5 SÜMBOLID Selles juhendis ja/või seadmel kasutatakse alljärgnevaid sümboleid:

Viitab vigastuste ja tööriista kahjustamise ohule.

Klass II - see seade on kahekordselt isoleeritud, mistõttu see ei vaja maandusliini.

Kasutage alati kaitseprille.

Vastavalt rakenduvatest Euroopa direktiividest tulenevatele esmanõuetele.

Lugege kõiki hoiatusi ja ohutusjuhiseid. Hoiatuste ja juhiste eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused. Hoidke hoiatused ja ohutusjuhised alles edaspidiseks kasutamiseks. Hoiatustes kasutatav mõiste „elektritööriist“ viitab teie võrgutoitega (juhtmega) või akutoitega (juhtmeta) tööriistale.

Hoidke tööpiirkonda puhta ja hästi valgustatuna. Segamini ja hämarad kohad võivad põhjustada õnnestusi. Ärge kasutage elektritööriistu plahvatusohtlikes keskkondades, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata. Hoidke lapsi ja kõrvalisi inimesi elektritööriistaga töötamise ajal ohutus kauguses. Tähelepanu hajumisel võite kaotada kontrolli tööriista üle.

Veenduge alati, et toitevarustus vastab seadme nimeplaadil toodud pingele. Elektritööriista pistik peab ühtima pistikupesaga. Ärge kunagi modifitseerige pistikut. Ärge kasutage maandatud elektritööriistadega vooluadaptereid. Modifitseerimata pistikud ja nendega ühtivad pistikupesad vähendavad surmava elektrilöögi ohtu. Vältige keha kokkupuudet maandatud pindadega nagu torud, radiaatorid, pliidid ja külmikud. Kui keha on maandatud, siis suureneb elektrilöögi saamise oht. Kaitske elektritööriistu vihma ja märgade olude eest. Vee sattumisel elektritööriista suureneb surmava elektrilöögi oht. Ärge vigastage kaablit. Ärge kunagi kasutage kaablit elektritööriista kandmiseks, tõmbamiseks või pistiku lahtiühendamiseks. Kaitske kaablit kuumuse, õli, teravate servade ja liikuvate osade eest. Vigastatud või sõlme läinud kaablid suurendavad surmava elektrilöögi ohtu.POWX1365MB ET Autoriõigused © 2021 VARO Lk | 5 www.varo.com Elektritööriistaga välistingimustes töötamisel tuleb kasutada oludesse sobivat pikendusjuhet. Välistingimustesse mõeldud kaabli kasutamine vähendab surmava elektrilöögi ohtu. Kui elektritööriista kasutamine niisketes oludes on vältimatu, siis kasutage rikkevoolukaitsmega toitevarustust. Rikkevoolukaitsme kasutamine vähendab surmava elektrilöögi ohtu.

Olge elektritööriista kasutamisel tähelepanelik, jälgige mida teete ja rakendage talupojatarkust. Ärge kasutage elektritööriistu, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanu hajumine võib elektritööriista kasutamisel tuua kaasa raskeid vigastusi. Kasutage kaitsevahendeid. Kandke alati kaitseprille. Asjakohaste isikukaitsevahendite, näiteks tolmumaski, libisemiskaitsega jalanõude, kiivri ja kõrvaklappide kasutamine aitab vähendada vigastuste ohtu. Vältige seadme juhuslikku käivitamist. Veenduge enne pistiku vooluvõrku ühendamist, et lüliti on väljalülitatud asendis. Elektritööriistade kandmine hoides sõrme päästikul ja nende vooluvõrku ühendamine sisselülitatud asendis päästikuga suurendab õnnestuste ohtu. Eemaldage enne seadme sisselülitamist kõik reguleerimis- ja pingutamisvõtmed. Elektritööriista pöörlevatele osadele ühendatud võtmed võivad põhjustada kehavigastusi. Ärge sirutage liiga kaugele. Hoidke oma jalgu alati kindlalt maas. See võimaldab teil säilitada kontrolli tööriista üle ka ootamatutes olukordades. Kandke sobivaid rõivaid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juukseid, rõivaid ja kindaid elektritööriistast eemal. Lahtised rõivad, ehted ja pikad juuksed võivad liikuvatesse osadesse takerduda. Kui tööpaigas on saadaval tolmu eraldamiseks ja kogumiseks mõeldud vahendid, siis palun ühendage need ja kasutage neid nõuetekohaselt. Selliste seadmete kasutamine võib vähendada tolmust tulenevaid ohtusid.

6.4 Elektritööriistade kasutamine ja hooldamine

Ärge oodake sellelt tööriistalt enamat kui see on võimeline. Kasutage eesolevaks ülesandeks sobivat elektritööriista. Tööriistad tagavad parema tulemuse ja suurema ohutuse, kui neid kasutatakse otstarbekohaselt. Ärge kasutage seda elektritööriista, kui selle lüliti ei saa seda sisse ja välja lülitada. Tõrkuva lülitiga elektritööriist on ohtlik ja tuleb lasta remontida. Ühendage pistik toiteallikast lahti enne tööriista seadistamist, tarvikute vahetamist ja hoiule panemist. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu. Hoidke elektritööriistu, mida ei kasutata, lastele kättesaamatus kohas ning ärge andke neid kasutada inimestele, kes ei ole nendega tuttavad ega ole lugenud käesolevat juhendit. Elektritööriistad võivad piisava väljaõppeta kasutajate käes olla ohtlikud. Hooldamine. Veenduge, et ükski liikuv osa ei ole nihkes ega kinni kiilunud, et midagi ei ole purunenud või mõjuta muul viisil tööriista kasutamist. Vigastuste ilmnemisel tuleb toitekaabel asendada. Paljude õnnetuste põhjus on kehvasti hooldatud elektritööriistad. Hoidke lõiketööriistu teravate ja puhastena. Korralikult hooldatud teravate servadega lõiketööriistad kiiluvad harvem ja on kergemini juhitavad. Kasutage elektritööriista, lisatarvikuid, lõiketööriistu jm vastavalt nendele juhistele ja konkreetse tööriista otstarbele, arvestades seejuures töötingimuste ja eesoleva ülesandega. Elektritööriista kasutamine eesmärkidel, milleks see ei ole mõeldud, võib viia ohtlike olukordadeni.

Seda elektritööriista võib hooldada ainult kvalifitseeritud spetsialist, kasutades standardvaruosi. See kindlustab seadme vastavuse ohutusnõuetele.POWX1365MB ET Autoriõigused © 2021 VARO Lk | 6 www.varo.com 7 ERIHOIATUSED KETASSAAGIDELE Hoidke käsi lõiketerast ja lõikepiirkonnast eemal. Hoidke teine käsi kas lisakäepidemel või mootorikattel. Ärge pange kätt töödeldava detaili alla. Reguleerige lõikesügavus vastavalt töödeldava detaili paksusele. Ärge hoidke töödeldavat detaili mitte kunagi käes või jala peal. Kinnitage töödeldav detail stabiilsele alusele. Töötades kohas, kus lõikeriist võib sattuda kontakti varjatud elektrijuhtmetega, hoidke tööriista isoleeritud haardepindadest. Kasutage rebimiseks rebimislauda või sirget serva. Kasutage alati õige suuruse ja kujuga terasid. Ärge kasutage vigaseid või valesid teraseibe ja -polte. Ärge kasutage selle seadmega abrasiivseid kettaid! Vältige kasutamise ajal teraservade ülekuumenemist! Seda tööriista tuleb alati kasutada koos sobiva imuseadme/tolmuärastiga ühendatud tolmuvoolikuga. 8 KOKKUPANEK

8.1 Lõikesügavuse seadistamine (joon. 1)

MÄRKUS. Soovitame võimalusel seadistada lõikesügavus u 2 mm üle materjali paksuse. See aitab saavutada puhast lõiget. Vabastage lõikesügavuse lukustushoob (7), seadistage skaalal (4) vajalik lõikesügavus ja kinnitage lukustushoob uuesti.

8.2 Lõiketera vahetamine

HOIATUS. Tera vale paigutus võib tööriista püsivalt kahjustada. Veenduge, et toitepistik on toitevõrgust eemaldatud. Vajutage ja hoidke all võlli lukustusnuppu (16) ning vabastage seibiga kinnituskruvi (8), kasutades kuuskantvõtit (f) (avamiseks keerake päripäeva). Eemaldage seibiga kinnituskruvi (vt joon. 2, 3 ja 4). Reguleerige lõikesügavus maksimumini. (Vt lõiku „Lõikesügavuse seadistamine“) Tõstke üles alusplaat (18). Eemaldage lõiketera. Lõiketera paigaldamine toimub vastupidises järjekorras. Vajutage võllilukustusnuppu (16) kuni haakumiseni ning pingutage tugevalt kinnituskruvi (8). MÄRKUS. Lõiketeral olev nool peab vastama pöördesuunda näitava noole suunale (seadmel näidatud töösuund).POWX1365MB ET Autoriõigused © 2021 VARO Lk | 7 www.varo.com 9 SEADME KASUTAMINE

9.1 Hoidmine ja sisse-/väljalülitamine

HOIATUS. Enne toitelüliti vajutamist kontrollige, et lõiketera on korralikult paigaldatud ja liigub sujuvalt ning tera kinnituskruvi (8) on tugevalt kinni keeratud. Ühendage toitekaabel vooluvõrku. LED-toitetuli (14) põleb, kuni tööriist eemaldatakse toitevõrgust.

9.1.1 Seadme sisselülitamine

Vajutage lukustusnuppu (6) sõrmega edasi (vt noole suunda ① joonisel 5), vajutage toite päästiklüliti (5) tugevalt sisse ning hoidke seda samal ajal all (vt noole suunda ② joonisel 5). Päästiku vabastamisel läheb toitelüliti automaatselt tagasi algasendisse ja tööriist lülitub välja. Hoiatus. Lõiketera jätkab pöörlemist ka pärast tööriista väljalülitamist.

9.1.2 Sügavusluku vabastamine

Vajutage ohutuse lukustusnuppu (3) tagumises asendis alla ning hoidke seda all (vt joone suunda ③ joonisel 5). MÄRKUS. Ohutuse lukustusnupu (3) vajutamine vabastab samal ajal mehaanilise sügavusluku, nii et mootorit saab viia allapoole. Lõiketera ilmub kallutatava kaitsekatte (12) alt nähtavale.

9.2 Juhtjoonlaua seadistamine

Vabastage juhtjoonlaua lukustuskruvi (11) alusplaadilt (18) ning seadke juhtjoonlaud (g) juhtjoonlaua pesasse (10). Seadke soovitud laius ja keerake juhtjoonlaua lukustuskruvi (11) uuesti kinni.

Hoiatused. Ärge vaadake otse laserkiirde, ärge suunake kiirt inimeste pihta ning hoiduge suunamast seda inimese silma kauemaks kui 0,25 s. Kui määrate töödeldaval detailil lõikejoont, aitab laserseade teil saavutada paremat joondust. Laserseadme lüliti (2) tuvastab mehaanilise sügavusluku eesmise ohutuse lukustusnupu asukoha. Väljalülitamine: vajutage lüliti (2) uuesti asendisse „O“. Veenduge, et lõikejoon asub töödeldaval detailil. Reguleerige vajadusel lõikesügavust. Lülitage seade sisse ja käivitage mootor. Kui lõiketera on maksimaalsel kiirusel (u 5 sekundi pärast), asetage saag töödeldavale detailile. Lülitage laserseade (1) laseriavast sisse, kasutades laserseadme lülitit (2). Joondage kiir töödeldaval detailil oleva märgistusega ning lükake saagi mõlema käega aeglaselt edasi, hoides punast valgusmärgistust joonel. Kui lõige on tehtud, lülitage laserkiir välja.POWX1365MB ET Autoriõigused © 2021 VARO Lk | 8 www.varo.com

V-kujuline osuti ja tavaline osuti asuvad alusplaadi (18) esi- ja tagaosal, võimaldades lõikamisel joont järgida. (Vt joon. 6)

Ketassaag on võimas tööriist, mis võib tekitada suures koguses tolmu. Kuna tööriistal on täielikult kaetud tera, on forsseeritud tolmuärastus eriti tõhus. Forsseeritud tolmuärastust tuleb kasutada kõigil töödel, v.a väiksemad kärpimistööd. Suruge tolmuoolik (b) tolmuärastusotsiku (17) külge. Ühendage saepuru ja puuosakeste eemaldamiseks sobiv imuseade tolmuvooliku (b) külge. 10 LÕIKAMINE HOIATUS. Enne seadme kasutamist tuleb kontrollida kallutatava kaitsekatte (12) töökorras olekut. HOIATUS. Lõigake alati ettesuunas. Ärge kunagi tõmmake tööriista tagasisuunas. Kui olete kogenematu kasutaja, harjutage õhukesel puidul, kuni olete oskused omandanud. Kontrollige spetsifikatsioone, et veenduda lõigatava materjali sobilikkuses. Paigaldage õige tera, veendudes, et see on terav ja kahjustamata. Reguleerige lõikesügavus. (Vt lõiku „Lõikesügavuse seadistamine“). Asetage töödeldav materjal siledale pinnale nagu tööpink, laud või põrand. Pange selle alla tükk jääkmaterjal, juhul kui: te ei soovi kahjustada tööpinda. Tööpind võib kahjustada tera (nt betoonpõranda puhul). Ühendage seade toitevõrku. Võtke tööriistast kindlalt kinni (vt lõiku „Hoidminen ja sisse-/väljalülitamine“) ja asetage metallist alusplaat lõigatavale pinnale. Veenduge, et alusplaadi tagumine osa on tööpinna kohal. Ärge suruge tera materjali sisse. Lülitage seade sisse ja oodake hetk, et tera jõuaks täiskiiruseni. Järgmisena vajutage alla ohutuse lukustusnupp (3) ning suruge tera materjalisse aeglaselt ja ettevaatlikult, kuid tugevalt. Seejärel lükake tööriista piki lõikejoont edasi. Vajadusel lülitage sisse laserseade (1). MÄRKUS. Ärge kunagi tõmmake tööriista tagasisuunas. Tööriista suunamiseks piki lõikejoont tuleb kasutada väga vähe jõudu. Liigne jõud väsitab kasutajat ning kulutab liigselt tera ja tööriista. Liigne jõud võib lisaks põhjustada ülekuumenemise ning seeläbi viivitusi. Veenduge, et alusplaat on alati lõigatava materjali suhtes rõhtsalt. See on eriti oluline lõiget alustades või õhukesi ribasid lõigates, kui alusplaat ei ole täielikult toestatud. Kui lõige on tehtud, tõstke tööriist tööpinnalt üles, enne kui selle välja lülitate. Kui tekib palju tolmu, hoidke tööriista mõned tööriistad kauem töös, et tolm saaks tööriistast eralduda.POWX1365MB ET Autoriõigused © 2021 VARO Lk | 9 www.varo.com

Teatud kõvemate materjalide puhul ei pruugi freesimine olla võimalik. Valige kõvematele materjalidele sobiv lõiketera ja kasutage seda. Seadistage lõikesügavus (vt jaotist „Lõikesügavuse seadistamine“), lülitage sisse toide ning asetage metallist alusplaat (18) tööpinnale. Veenduge, et alusplaadi esiserva tähistus ühtib algusjoonega (vt jaotist „Lõikejoone järgimine“). Lülitage seade sisse ja oodake hetk, et tera jõuaks täiskiiruseni. Järgmisena suruge tera materjalisse aeglaselt ja ettevaatlikult, kuid tugevalt. Seejärel lükake tööriista piki lõikejoont edasi. (Ärge kunagi tõmmake tööriista tagasisuunas.) Kui jõuate lõpujooneni, tõstke tööriist tööpinnalt üles, enne kui selle välja lülitate. Kui tekib palju tolmu, hoidke tööriista mõned sekundid kauem töös, et tolm saaks eralduda. Soovitused väljalõigete tegemiseks:

I. Kui väljalõige kavatsetakse kinni katta, näiteks ventilatsiooniava

kattega, võivad nurgalõiked kattuda, et liigne materjal täielikult eraldada.

II. Kui väljalõige jääb nähtavaks, ei tohi nurgalõiked kattuda. Sellisel

juhul ei ole võimalik liigset materjali täielikult eraldada, kuna saetera on ümmargune. Seetõttu tuleb nurki noaga viimistleda. Kui materjal on õhuke ja tagapind ebaoluline, võib liigse materjali lihtsalt välja lükata.

III. Kui tagapind jääb nähtavaks, võib väljalõigatava koha tähistada

ülelõiget arvestades. Seejärel tehakse lõige tagapinnalt, et tagada täiuslikud nurgad esipinnal. 12 ERITI TUGEVATE VÕI ABRASIIVSETE MATERJALIDE LÕIKAMINE Õppige tööriista kasutama puitu lõigates, enne kui hakkate lõikama midagi tugevamat. Tugevamat materjali, nt metalle lõigates tuleb töödeldavat detaili paigal hoida suurema jõuga ning vajalik võib olla selle fikseerimine. Ärge kunagi lõigake materjale, mis tekitavad mürgist tolmu või auru, nt PTFE või asbest.

Seadistage lõikesügavus materjali paksusest alati vähemalt 1 mm sügavamaks, et tera pinnal ei libiseks. Tööpinna alla tuleb panna jääkmaterjali tükke. Eemaldage kidad ja rooste, sest need võivad takistada tera liikumist materjali pinnal. Alusplaadile kantud paks kiht mesilasvaha (mööblipoleeri) muudab metalli lõikamise lihtsamaks. Sobiv üksnes pronksi, vase, tina, alumiiniumi või tsingitud keskmise tugevusega terase lõikamiseks. Iga 2 minuti metalli lõikamise järel tuleb lasta seadmel vähemalt 3 minutit puhata.

12.2 Keraamilised plaadid, kahlid jms:

Kasutage üksnes selleks mõeldud tera. Kasutage alati koos sobiva ühendatud imu- või tolmuärastusseadmega, sest tolm võib olla seadme kasutajale ohtlik ning takistada kaitsme funktsioneerimist.

Freessaag on mõeldud üksnes kipsplaadi sisse väljalõigete tegemiseks ning see peab olema varustatud sobiva imuseadme või tolmuärastusseadmega. Tolm võib takistada kaitsme funktsioneerimist. Tavaliselt annavad häid tulemusi tavapärased tööriistad, nt tikksaag ja nuga, ehkki freessaagi võib kasutada eriti puhta ja tolmuvaba lõike tegemiseks või kui esineb oht lõigata torudesse või kaablitesse.POWX1365MB ET Autoriõigused © 2021 VARO Lk | 10 www.varo.com 13 KALLUTUSALUS

13.1 Lõikenurga reguleerimine

MÄRKUS. Nurgaskaala (25) kujutab kaldenurki alates 0° kuni 60° vasakule ning 0° kuni 60° paremale. Nurgaskaalal (26) on neli märgistust: 0, 15, 30 ja 45°, mis tähistavad kõige tavalisemaid lõikenurki. Tõmmake välja kinniti (20), tõstke kaldenurga lukustushoob (21) üles ja vabastage pikendusvarras (23). Kui soovitud nurk on üks tavalisematest lõikenurkadest, seadistage pikendusvarda (23) parem serv ühele joonele vastava näiduga nurgaskaalal (26). Märkus. Nurgaskaala aknas olev osuti (27) näitab samal ajal nurgaskaalal (25) valitud suurust. (Vt joon. 7) Kui soovitud nurk ei ole üks tavalisematest lõikenurkadest, seadistage nurgaskaala akna (27) osuti (28) vastavalt nurgaskaala (25) märgistusele. Kinnitage lukustushoob (21) ja veenduge, et pikendusvarras (23) on kindlalt kinni.

13.2 Kinniti paigaldamine ja seadistamine

Asetage kinniti alamkoost (20) nurgaskaalaga (22) tööplatvormi paigaldusalusele. MÄRKUS. Kinnitil puuduvad kruvid. Kinniti alamkoost kinnitub ise tööplatvormi (22) külge, kui keerate kinniti nuppu töödeldava detaili kinnitamiseks. Ärge kasutage kinnitit pingutades kinnihoidmiseks teist kätt. Keerake üksnes nuppu, et paigaldada kinniti tööplatvormi külge. MÄRKUS. Eelnevalt hinnake töödeldava detaili paksust ning seadistage kinniti kõrgus töödetailist kõrgemaks, et seda oleks mugavam töödeldava detaili külge kinnitada.

13.3 Nurgaskaalaga tööaluse (22) asendi reguleerimine

Tööplatvormi (22) all on lukustusnupp (30), mis seadistab tööplatvormi asendit tööpingil. Vabastage tööplatvorm (22) keerates lukustusnuppu vastupäeva ning libistades tööplatvormi soovitud asendisse, mis on võimalikult sarnane joonisel 8 näidatule. Lõpuks keerake lukustusnupp kõvasti kinni.

13.4 Tööpingiga lõikamine

HOIATUS. Lõigake alati ettesuunas. Ärge kunagi tõmmake tööriista tagasisuunas. Kui olete kogenematu kasutaja, harjutage õhukesel puidul, kuni olete oskused omandanud. Seadistage tööpingi lõikenurk. (Vt lõiku „Lõikenurga reguleerimine“) Asetage töödeldav detail tööpingile ja kinnitage kinniti alamkoostuga (20). (Vt lõiku „Kinniti paigaldamine ja seadistamine“)POWX1365MB ET Autoriõigused © 2021 VARO Lk | 11 www.varo.com MÄRKUS. Kui töödeldava detaili pikkus ületab tavapärase, saate kasutada pikendusvarrast (23). Selleks hoidke kallutatavat alust (24) ning tõmmake pikendusvarras töödetailile sobivasse asendisse. (Vt joon. 9 ja 10) Paigaldage õige tera, veendudes, et see on terav ja kahjustamata. Reguleerige lõikesügavus. (Vt lõiku „Lõikesügavuse seadistamine“) Võtke tööriistast tugevasti kinni (vt lõiku „Hoidmine ja sisse-/väljalülitamine), lülitage seade sisse ja oodake hetk, et tera jõuaks täiskiiruseni. Järgmisena vajutage alla ohutuse lukustusnupp (3) ning suruge tera materjalisse aeglaselt ja ettevaatlikult, kuid tugevalt. Seejärel lükake tööriista piki juhtrööpaid (19) edasi. MÄRKUS. Ärge kunagi tõmmake tööriista tagasisuunas. Kui lõige on tehtud, tõstke tööriist tööpingilt üles, enne kui selle välja lülitate. Kui tekib palju tolmu, hoidke tööriista mõned tööriistad kauem töös, et tolm saaks tööriistast eralduda. MÄRKUS. Kui lõikate ilma tööpingita, võite lähtda alltoodud kirjeldustest. Kontrollige, et paigaldatud on õige tera, mis on terav ja kahjustamata. Seadistage lõikesügavus, lülitage seade sisse ja oodake hetk, kuni tera jõuab täiskiiruseni. Vajutage alla ohutuse lukustusnupp (3) ning suruge tera materjalisse aeglaselt ja ettevaatlikult, kuid tugevalt. Lükake tööriista piki lõikejoont edasi. Vajadusel lülitage sisse laserseade (1). Vt lõiku „Laserseade“)

14 PUHASTAMINE JA HOOLDUS

Tööriista ohutuks käitamiseks on vajalik regulaarne puhastamine, sest liigne tolm võib takistada seadme õiget funktsioneerimist. Tolmuvoolik (b) võib blokeeruda ja nõuab aeg-ajalt puhastamist, eriti kui lõigatakse niisket puitu. Eemaldage seade toitevõrgust. Puhastage põhjalikult väikese pehme harja, nt värvipintsliga. Hoidke mootorikorpusel olevad jahutusavad alati puhta ja vabana. Ärge kunagi kasutage plastosade puhastamiseks söövitavaid vahendeid.

Kasutage alati teravat tera. Kui tööriist ei lõika nii hästi kui oodatud või kui see kuumeneb üle, on tavaliselt põhjuseks nüri tera. Tera nüridust on raske näha või kindlaks teha. Kahtluse korral kasutage uut tera. Lõiketerad on kulutarvikud. Olge teri vahetades ettevaatlik, sest need võivad kasutamisel kuumeneda. Enne vahetamist andke terale aega jahtuda.POWX1365MB ET Autoriõigused © 2021 VARO Lk | 12 www.varo.com 15 TEHNILISED ANDMED Nimipinge 220–240 V Pinge nimisagedus 50 Hz Nimivõimsus 600 W Pöörlemiskiirus 5500 min-1 Lõiketera suurus Ø 89 mm Max lõikesügavus pehmel puidul 26,5 mm Max lõikesügavus kahhelplaadil 8 mm Max lõikesügavus alumiiniumil 3 mm 16 MÜRA Müraväärtusi mõõdetakse vastavalt asjakohastele standarditele. (K=3) Helirõhu tase LpA 95 dB(A) Helivõimsuse tase LwA 106 dB(A) TÄHELEPANU! Helivõimsuse tase võib ületada 85 dB(A). Sellisel juhul tuleb kanda kuulmekaitset. aw (vibratsioon) 2,8 m/s² K = 1,5 m/s² 17 GARANTII Selle toote garantiiaeg kehtib 36 kuud ostukuupäevast alates toote esmaostjale. See garantii kehtib kõigile materjali- ja tootmispuudustele, väljaarvatud: akud, laadijad, tavapärase kulumise käigus kahjustunud komponendid nagu laagrid, harjased, kaablid ja pistikud või tarvikud nagu puurid, puuriterad, saeterad jm, valest kasutamist, õnnetustest või seadme modifitseerimisest tulenevad kahjustused, transpordikulud. Garantii ei kata ka sobimatust kasutamisest tulenevaid kahjustusi ja/või vigu. Tootja ei võta ka vastutust mis tahes vigastuste eest, mis tulenevad tööriista sobimatust kasutamisest. Remonttöid võivad läbi viia ainult Powerplusi tööriistade volitatud teeninduskeskused. Soovi korral saate alati lisateavet numbril 00 32 3 292 92 90. Kõik transpordikulud katab alati klient, kui ei ole teisiti kirjalikult kokku lepitud. Seejuures tuleb arvestada, et garantiinõuet ei arvestata, kui seadmele tekkinud kahjustused tulenevad kehvast hooldusest või seadme ülekooramisest. Garantii rakendumine on välistatud vedelike ja ülemäärase tolmu sattumisel seadmesse, tahtlikul kahjustamisel (meelega või tõsisest hooletusest põhjustatud kahjud), sobimatu kasutuse korral (nt eirates selles käsiraamatus toodud juhiseid), oskamatu koostamise korral, pikselöögi või vale võrgupinge korral. Ülaltoodud nimekiri ei ole täielik. Garantiinõude rahuldamine ei pikenda kunagi garantiiperioodi ning seadme asendamisel ei alga garantiiaja arvestus uuesti. Garantiiremondi raames asendatavad seadmed ja osad kuuluvad ettevõttele Varo NV. Tootja jätab endale õiguse keelduda garantiinõude menetlemisest, kui ostu ei ole võimalik tõendada või on selge, et toodet ei ole nõuetekohaselt hooldatud (õhuavad on puhastamata, süsinikharjased regulaarselt vahetamata jne). Hoidke ostutšekk alles ostukuupäeva tõendamiseks. Seade tuleb tagastada edasimüüjale komplektse ja mõistlikult puhtana (selle olemasolul algses plastikkohvris) koos ostu tõendava dokumendiga.POWX1365MB ET Autoriõigused © 2021 VARO Lk | 13 www.varo.com 18 KESKKOND Kui teie seade vajab pikaajalise kasutamise järel asendamist, siis ärge visake seda olmejäätmete hulka, vaid utiliseerige keskkonnale ohutul viisil. Elektriliste seadmete jääke ei tohi kunagi visata olmeprügi hulka. Palun toimetage seade võimalusel ümbertöötlejale. Küsige ümbertöötlemise osas nõu kohalikelt võimudelt või edasimüüjalt. 19 VASTAVUSDEKLARATSIOON VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, kinnitab käesolevaga, et Toode: Kaubamärk: POWERplus Mudel: POWX1365MB on vastavuses kohaldatavate Euroopa Liidu direktiivide vajalike eeskirjade ja muude asjakohaste sätetega, mis põhinevad Euroopa ühtlustatud standardite kohaldamisel. Lubamatud muudatused seadme juures muudavad kinnituse kehtetuks. Euroopa direktiivid (sealhulgas vajaduse korral direktiivide muudatused kuni allkirjastamise kuupäevani): 2011/65/EU 2006/42/EC 2014/30/EU Euroopa ühtlustatud standardid (sealhulgas vajaduse korral standardide muudatused kuni allkirjastamise kuupäevani): EN62841-1 : 2015 EN62841-2-5 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
