BR 85/100 W Classic Bp Pack - Automatinis grindų plovimo įrenginys Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Profesionali šluostymo mašina
Prekės ženklas	Kärcher
Modelis	BR 85/100 W Classic Bp Pack
Naudojimas	Profesionalus ir pramoninis plokščių, atsparių drėgmei grindų valymas
Vardinė įtampa	24 V
Rekomenduojama akumuliatoriaus talpa	170, 180, 240 arba 285 Ah (5 h)
Traukos variklio galia	300 W
Siurbimo turbinos galia	500 W
Šepečio pavaros galia	2 x 750 W (iš viso 1500 W)
Švaraus vandens bako talpa	100 L
Nešvaraus vandens bako talpa	100 L
Maksimali vandens temperatūra	50 °C
Darbinis plotis (šepetys)	850 mm
Šepečio sukimosi greitis	1200 aps./min
Siurbiamo oro srautas	24 L/s
Siurbimo slėgis	16 kPa (160 mbar)
Tuščias svoris (transportavimo svoris)	340 kg
Didžiausias leistinas svoris	440 kg
Maksimalus darbo nuolydis	2 %
Garso slėgio lygis LpA	65 dB(A)

Dažnai užduodami klausimai - BR 85/100 W Classic Bp Pack Kärcher

Kaip paleisti prietaisą po ilgo neveikimo?

Prieš pradėdami naudoti, patikrinkite, ar akumuliatorius įkrautas. Jei akumuliatorius yra giliai išsikrovęs, nenaudokite prietaiso. Prieš naudodami visiškai įkraukite akumuliatorių. Vykdykite paleidimo veiksmus: pasukite raktinį jungiklį į '1' padėtį, ekrane parodoma būsena, tada įjunkite saugos jungiklį.

Kokį akumuliatorių naudoti BR 85/100?

Prietaisas veikia 24 V įtampa. Rekomenduojami akumuliatorių rinkiniai yra 170, 180, 240 arba 285 Ah (nereikalaujantys priežiūros). Akumuliatorius neįtrauktas į pristatymą. Naudokite tik AGM arba gelio tipo akumuliatorius, atitinkančius specifikacijas.

Kaip išvalyti nešvaraus vandens baką?

Po kiekvieno naudojimo išleiskite nešvarų vandenį per išleidimo žarną. Išskalaukite nešvaraus vandens baką švariu vandeniu. Reguliariai valykite stambiųjų nešvarumų filtrą ir pūkų filtrą. Atidarykite bako dangtį, kad pasiektumėte filtrus.

Ką daryti, jei siurbimo galia sumažėja?

Pirmiausia patikrinkite, ar nešvaraus vandens bakas pilnas; jei reikia, jį ištuštinkite. Išvalykite pūkų filtrą ir plūdę. Patikrinkite siurbimo juostos lūpų būklę: išvalykite, apverskite arba pakeiskite, jei susidėvėjo. Įsitikinkite, kad siurbimo žarna nėra užkimšta, o išleidimo dangtelis sandariai uždarytas.

Kaip dažnai reikia prižiūrėti siurbimo juostą?

Po kiekvieno darbo išvalykite siurbimo lūpas ir patikrinkite jų nusidėvėjimą. Jei reikia, sureguliuokite aukštį arba pakeiskite lūpas. Tinkamas reguliavimas užtikrina optimalų siurbimą. Išsamesnius intervalus rasite skyriuje 'Priežiūra ir techninė priežiūra'.

Kokia didžiausia leistina vandens temperatūra?

Didžiausia vandens temperatūra švaraus vandens bake yra 50 °C. Nenaudokite aukštesnės temperatūros vandens, kad nepažeistumėte prietaiso.

Kaip saugiai transportuoti prietaisą?

Transportuodami nuleiskite valymo galvutę ir pakelkite siurbimo juostą. Naudokite saugos jungiklį važiavimui. Ant šlaitų laikykitės maksimalaus 2 % nuolydžio. Kraudami į transporto priemonę, užfiksuokite prietaisą, kad jis neslystų ir neapvirstų. Naudokite tvirtinimo diržus po nešvaraus vandens baku.

Ką daryti, jei prietaisas neužsiveda?

Patikrinkite, ar raktinis jungiklis yra '1' padėtyje. Įjunkite saugos jungiklį. Įsitikinkite, kad akumuliatoriaus kištukas yra prijungtas. Patikrinkite akumuliatoriaus įkrovos būseną ir, jei reikia, įkraukite. Patikrinkite gnybtų jungtis. Jei yra avarinio sustabdymo mygtukas, atrakinkite jį pasukdami.

Kaip sureguliuoti vandens kiekį?

Naudokite vandens kiekio reguliavimo ratuką valdymo skydelyje. Pradėkite nuo mažo srauto ir palaipsniui didinkite, kol pasieksite norimą rezultatą. Tinkamas reguliavimas pagal grindų užterštumą taupo vandenį ir optimizuoja valymą.

Ar galiu naudoti nerekomenduojamus ploviklius?

Ne, naudokite tik Kärcher rekomenduojamus ploviklius (pvz., RM 756, RM 755 ir kt.). Netinkamų produktų naudojimas gali sugadinti prietaisą ir panaikinti garantiją. Laikykitės saugos instrukcijų ir venkite stipriai putojančių ploviklių.

NAUDOJIMO INSTRUKCIJA BR 85/100 W Classic Bp Pack Kärcher

Bendrosios nuorodos	132
Veikimas	132
Tinkamas naudojimas	133
Aplinkos apsauga	133
Garantija	133
Priedai ir atsarginės dalys	133
Tiekimo apimtis	133
Saugos nurodymai	133
Prietaiso aprašymas	134
Montavimas	134
Eksploatavimo pradžia	136
Naudojimas	136
Transportavimas	138
Sandėliavimas	138
Einamasis remontas ir techninė priežiūra	138
Pagalba trikčių atveju	139
Priedas BD variantas	140
Priedas BR variantas	140
Priedas BD ir BR variantai	140
Techniniai duomenys	141
ES atitikties deklaracija	141

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

Veikimas

Ši šveitimo-siurbimo mašina skirta lygiems paviršiams valyti drė-gnuoju būdu.

Prietaisą galima pritaikyti konkrečioms valymo użduotims reguliuojant vandens ir valymo priemonių kiekį. Valymo priemonės dozuojamos atitinkamą jų kiekį įpilant į talpykla.

Gêlo ir nešvaraus vandens talpyklų darbinis plotis ir talpa (žr. skyrių „ Techniniai duomenys) suteikia galimybę efektyviai valyti ilgą tarnavimo trukmę.

Prietaise jrengtas eigos mechanizmas.

Pastaba

Priklausomai nuo valymo užduoties, prietaise galima sumontuoti jvairių priedų. Prašykite mūsų katalogo arba apsilankykite mūsų interneto svetainėje www.kaercher.com.

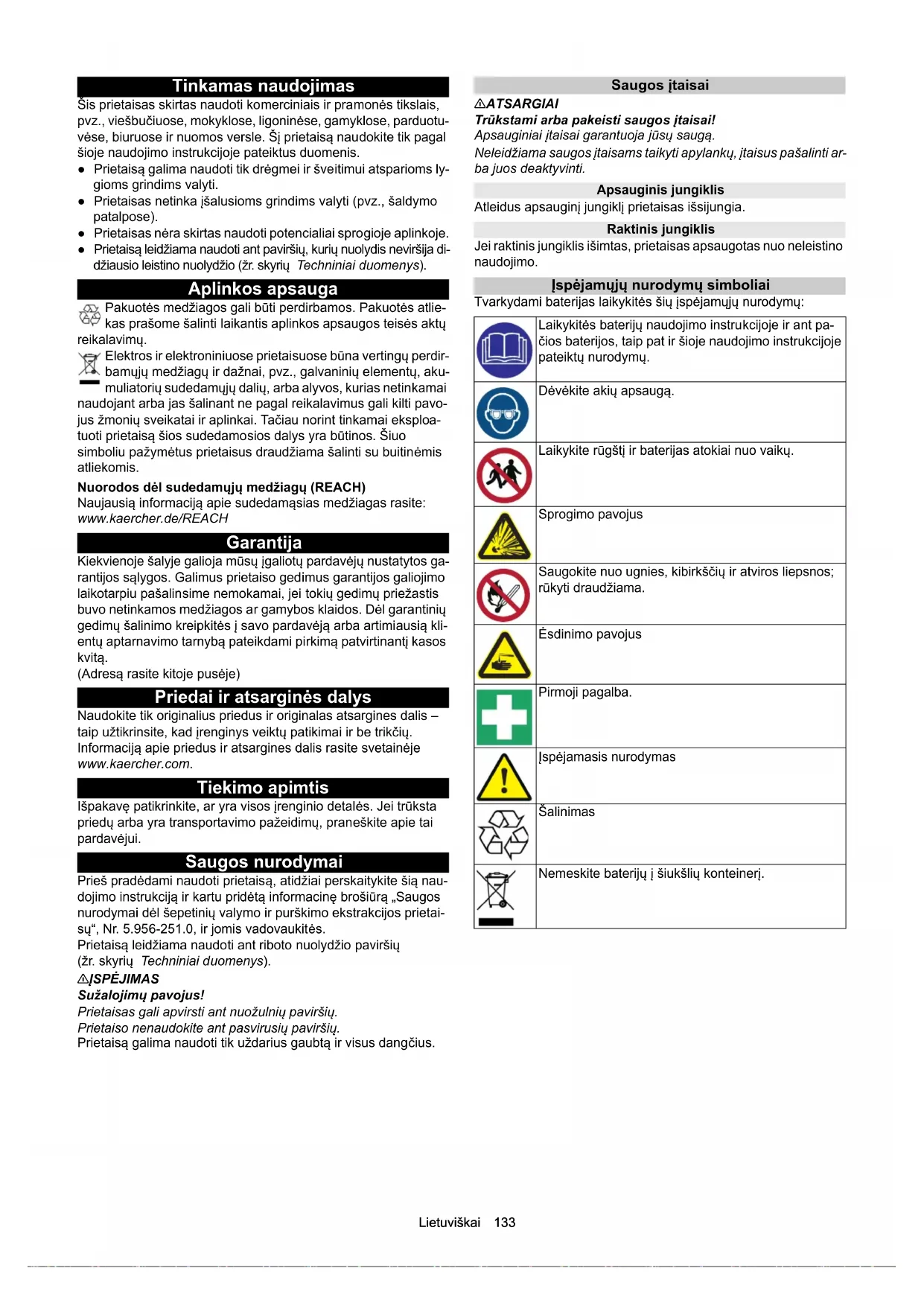

Tinkamas naudojimas

Šis prietaisas skirtas naudoti komerciniais ir pramonės tikslais, pvz., viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose ir nuomos versle. Šj prietaisą naudokite tik pagal šioje naudojimo instrukcijoje pateiktus duomenis.

• Prietaisą galima naudoti tik drėgmei ir šveitimui atsparioms lygioms grindims valyti.
• Prietaisas netinka jšalusioms grindims valyti (pvz., šaldymo patalpose).
• Prietaisas nėra skirtas naudoti potencialiai sprogioje aplinkoje.
• Prietaisą leidžiama naudoti ant paviršių, kurių nuolydis neviršija didžiausio leistino nuolydžio (žr. skyrių Techniniai duomenys).

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atlie-kas prašome šalinti laikantis aplinkos apsaugos teisės aktų alavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamujų medžiagų ir dažnai, pvz., galvaninių elementų, akumuliatorių sudedamujų dalių, arba alyvos, kurias netinkamai dojant arba jas šalinant ne pagal reikalavimus gali kilti pavozmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploaprietaisą šios sudedamosios dalys yra būtinos. Šiuo poliu pažymėtus prietaisus draudžiama šalinti su buitinėmis komis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/REACH

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informacija apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Tiekimo apimtis

Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Saugos nurodymai

Prieš pradėdami naudoti prietaisą, atidžiai perskaitykite šią naudojimo instrukciją ir kartu pridėtą informacinę brošiūrą „Saugos nurodymai dėl šepetinių valymo ir purškimo ekstrakcijos prietaisų“, Nr. 5.956-251.0, ir jomis vadovaukitės.

Prietaisą leidžiama naudoti ant riboto nuolydžio paviršiu (žr. skyriu Techniniai duomenys).

⚠️ISPÉJIMAS

Sužalojimų pavojus!

Prietaisas gali apvirsti ant nuožulnių paviršių.

Prietaiso nenaudokite ant pasvirusių paviršių.

Prietaisą galima naudoti tik użdarius gaubtą ir visus dangčius.

Saugos įtaisai

ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai!

Apsauginiai įtaisai garantuoja jūsų saugą.

Neleidžiama saugos įtaisams taikyti apylankų, įtaisus pašalinti arba juos deaktyvinti.

Apsauginis jungiklis

Atleidus apsauginj jungiklj prietaisas išsijungia.

Raktinis jungiklis

Jei raktinis jungiklis išimtas, prietaisas apsaugotas nuo neleistino naudojimo.

Įspėjamųjų nurodymų simboliai

Tvarkydami baterijas laikykitės šių įspėjamųjų nurodymų:

	Laikykitės baterijų naudojimo instrukcijoje ir ant pa-čios baterijos, taip pat ir šioje naudojimo instrukcijoje pateiktų nurodymų.
	Dėvėkite akių apsaugą.
	Laikykite rūgštį ir baterijas atokiai nuo vaikų.
	Sprogimo pavojus
	Saugokite nuo ugnies, kibirkščių ir atviros liepsnos; rūkyti draudžiama.
	Ėsdinimo pavojus
	Pirmoji pagalba.
	Įspėjamasis nurodymas
	Šalinimas
	Nemeskite baterijų į šiukšlių konteinerį.

Prietaiso aprašymas

Priekinės dalies apžvalga

Paveikslas A

①Stumiamoji rankena
②Apsauginis jungiklis
③Nešvaraus vandens talpyklos dangtis
④„Homebase“ atraminis kreipiklis
⑤Nešvaraus vandens talpykla
⑥**Baterija
⑦ Švaraus vandens filtras
⑧Švaraus vandens talpyklos dangtelis
⑨ Šepečių keitimo pedalas
⑩Diskinis šepetys
⑪Švaraus vandens talpykla
⑫Žarnos laikiklis
⑬Švaraus vandens talpyklos pildymo anga
** I tiekimo rinkinj nejtraukiama

Galinės dalies apžvalga

Paveikslas B

① Nešvaraus vandens išleidimo žarna su dozavimo įtaisu
②Valymo galvutė
③ Šepečių keitimo pedalas
④Siurbimo žarna
⑤Siurbimo sijos polinkio reguliavimas
⑥Siurbimo sijos tvirtinimo sparnuotoji veržlė
⑦ Siurbimo sijos aukščio reguliavimas
⑧Siurbimo sija
⑨Šyaraus vandens pripildymo lygio indikatorius Svaraus vandens išleidimo žarna
⑩ Valymo galvutės svirtis
⑪ Vandens kiekio reguliavimo rankenėlė
⑫Siurbimo sijos svirtis
⑬Baterijos kištukas
⑭Raktinis jungiklis
⑮Ekranas
⑯Darbo spartos reguliatorius
⑰Važiavimo krypties jungiklis

R galvutės apžvalga

Paveikslas D

①R galvutė
② Nukreipiantysis ritinélis
③Vandens paskirstymo briauna
④Šoninis purvasaugis
⑤Nešvarumu talpykla

Nešvaraus vandens talpyklos apžvalga

Paveikslas E

① Stambiujų nešvarumų dalelių sietas
② Pūkelių filtravimo sietelis
③Plūdè

Identifikaciné plokštelė

Paveikslas C

① Identifikaciné plokštelé

Spalvinis ženklinimas

• Valymo proceso valdymo elementai yra geltoni.
• Techninės priežiūros ir aptarnavimo elementai yra šviesiai žali.

Simboliai ant prietaiso

	Švaraus vandens talpyklos išleidimo anga
	Nešvaraus vandens talpyklos išleidimo anga
	Padidintas valymo galvutės prispaudimo slėgis
	Prieiga prie baterijos
	Švaraus vandens talpyklos pripildymo lygis (50 proc.)
	Vieta, kur reikia įstatyti įkroviklio kištuką
	Tvirtinimo taškas
	*Šluotos laikiklis
	DĖMESIOKlaidingas lizdasPažeidimo pavojusĮkroviklio kištuko čia kišti NEGALIMA
	Įprastinis valymo galvutės prispaudimo slėgis
	Valymo galvutė pakelta
	Valymo galvutės pakėlimo / nuleidimo pedalas
	Šepečių keitimo pedalas

* pasirenkamoji jranga

Montavimas

Iškrovimas

1. Pašalinkite kartoną.
2. Išimkite įtempimo juostas.
3. Atsukite medinius blokus, varžtais pritvirtintus prie padėklo.
4. Iš 3 viršutinių kartoninės pakuotės pakietinimo lentų ir jstrižai ant padėklo prisuktos apsauginės lentos padarykite rampą ir padėkite priešais padėklą bei pritvirtinkite medienos drožlių plokščių varžtais.
   Paveikslas F
   Paveikslas G
   ①Apsauginè lenta
   ②Medinis tašas
   ③Sutvirtinimo lenta
5. Nuo padėklo nusuktą medinį tašą pastumkite kaip atramą po rampa ir prisukite.
6. Valymo galvutės svirtį paspauskite žemyn ir užfiksuokite dešinėje pusėje.
7. Tik „BD 80/100“ ir „BR 85/100“: Pastumkite žemyn stabdžio svirtj.
   Paveikslas H
   ①Stabdžio svirtis

Pastaba

„BD 70/75“ ir „BR 75/75“ neturi stabdžių. Šiam prietaisui nereikia atleisti stabdžių.

1. Prietaisą atbulą ištraukite iš padėklo.
2. Tik „BD 80/100“ ir „BR 85/100“: Stabdžio svirtį pastumkite aukštyn.

Siurbimo sijos montavimas

1. Siurbimo sija jstatykite i siurbimo sijos laikiklj. Paveikslas J

2. Prisukite sparnuotasias veržles.

3. Užmaukite siurbimo žarną.

4. Prisukite sparnuotasias veržles.

5. Užmaukite siurbimo žarną.

Baterijos

Rekomenduojami baterijų rinkiniai „BD 70/75“ ir „BR 75/75“

Aprašymas Užs	akymo Nr. Talpa	(m3)*Oro srautas (m3/h)**
Tik „BD 70/75 W“115 Ah, techni-nė priežiūra ne-reikalinga	2.815-091.01)	1,98 0,792
170 Ah, techni-nė priežiūra ne-reikalinga	2.815-092.02)	2,31 0,924
180 Ah, techni-nė priežiūra ne-reikalinga	2.815-101.03)	4,785 1,914

* Elektros akumuliatorių įkrovimo patalpos mažiausias tūris

** Mažiausias oro srautas tarp elektros akumuliatorių įkrovimo patalpos ir aplinkos

Montuojant pirmą kartą, reikalingas papildomas akumuliatoriaus montavimo komplektas:

1 2638-198,0

2 2638-162,0

3 2638-106,0

Rekomenduojami bateriju rinkiniai „BD 80/100“ ir „BR 85/100“

Aprašymas Užs	akymo Nr. Talpa	(m3)*Oro srautas (m3/h)**
170 Ah, techni-nė priežiūra ne-reikalinga	2.815-092.01)	2,31 0,924
180 Ah, techni-nė priežiūra ne-reikalinga	2.815-101.02)	4,785 1,914
240 Ah, techni-nė priežiūra ne-reikalinga	2.815-102.02)	6,27 2,508
285 Ah, techni-nė priežiūra ne-reikalinga	2.815-095.03)	11,88 4,752

* Elektros akumuliatorių įkrovimo patalpos mažiausias tūris

** Mažiausias oro srautas tarp elektros akumuliatorių įkrovimo patalpos ir aplinkos

Montuojant pirmą kartą, reikalingas papildomas akumuliatoriaus montavimo komplektas:

1 2638-162,0

2 2638-106,0

3 2638-197,0

Mažai techninės priežiūros reikalaujančios baterijos (skystosios baterijos)

⚠ PAVOJUS

Ištekėjusios rūgšties keliamas nudegimo pavojus!

Vandenji j bateriją pilkite tik tada, kai ji yra išsikrovusi.

Dirbdami su baterijos rūgštimi dévékite apsauginius akinius, o ant odos arba drabužių patekusius rūgšties purslus nedelsdami nuplaukite vandeniu.

DÉMESIO

Bateriju pažeidimo rizika!

Jeigu būtų naudojamas vanduo su priedais, tada baterijos garantija netektų galios.

Baterijoms pildyti naudokite tik distiliuotą arba gėlintą vandenį (EN 50272-T3).

Nenaudokite jokių pašalinių priedų ar gerinimo priemonių.

1. Iki ikrovimo proceso pabaigos likus vienai valandai jpilkite distiliuoto vandens. Atsižvelkite j tinkamą elektrolito lygj, kuris nu- rodytas baterijos etiketėje.
   lkrovimo proceso pabaigoje iš visų elementų turi išsiskirti dujos.

Baterijos, kurioms nereikalinga techninė priežiūra (AGM ir gelio baterijos)

DÊMESIO

Atidarius AGM ir gelio baterijas kyla pažeidimo pavojus!

Jeigu baterijos korpusas būtų atidaromas arba gręžiamas, AGM arba gelio baterija būtų pažeidžiama ir ją tektų pakeisti.

Baterijos korpuso neatidarykite ir jo negrežkite.

Viršslėgio vožtuvo neuždenkite ir jo nekeiskite.

1. AGM ir gelio baterijas jkraukite tik naudodami nurodytus jkroviklius, žr. skyrių: Baterijos jkrovimas.

Bateriju montavimas ir prijungimas

⚠️JSPÉJIMAS

Pavojus susižeisti prietaisui apvirtus!

Baterijas išmontuodami ir sumontuodami užtikrinkite, kad prietaisas patikimai stovėty.

DÉMESIO

Valdymo elektronikos pažeidimo pavojus!

Pakeitus baterijos jungčių poliškumą galima sugadinti valdymo elektronika.

Prijungdami bateriją atkreipkite dėmesį i tinkamą poliškumą.

ΔISPÉJIMAS

Jeigu baterijos visiškai išsikrautų, kiltų gaisro ir sprogimo pavojus!

Netinkamai ikraunant visiškai išsikrovusias baterijas gali kilti gaisras.

Neeksploatuokite prietaiso, jeigu baterija yra išsikrovusi.

Prieš paleisdami sistemą jsitikinkite, ar baterija ikrauta.

1. Išleiskite nešvarų vandenį.

2. Nešvaraus vandens talpyklą paverskite aukštyn.

3. Baterijas taip, kaip nurodyta, idėkite i prietaisą. Svarbu: Stum-kite baterijas iki galo atgal!

4. Išleiskite nešvarų vandenį.

5. Nešvaraus vandens talpyklą paverskite aukštyn.
6. Baterijas taip, kaip nurodyta, įdėkite į prietaisą. Svarbu: Stum-kite baterijas iki galo atgal!

„BD 80/100“ ir “BR 85/100“

Paveikslas K

170 Ah, 2.815-092.0

180 Ah, 2.815-101.0

240 Ah, 2.815-105.0

285 Ah, 2.815-095.0

①Tarpo riboklis

Paveikslas L

„BD 70/75“ ir “BR 75/75“

115 Ah, 2.815-091.0

170 Ah, 2.815-092.0

180 Ah, 2.815-101.0

①Tarpo riboklis

②Baterijos laikiklis

③Papildomi svoriai

①Tarpo riboklis ②Baterijos laikiklis ③Papildomi svoriai

1. Tarp dešiniosios baterijos ir šviežio vandens talpyklos įstatyki-te tarpelio riboklj.

a jei tai 115 Ah baterijų blokas: 1 vienetas, ištiesintas per visą ilgį.
b jei tai baterijų blokas, išskyrus 115 Ah: 2 vienetai išilgai vienas ant kito.

1. Jei tai BD 70/75 baterijų blokas, 115 Ah: Idėkite 4 papildomus svorius.

2. Pritvirtinkite baterijos laikiklj

a jei tai BD 70/75: Sumontuokite 2 baterijų laikiklius ir jeigu naudojama 115 Ah: Prisukite prie kairės ir vidurinės srieginių skylių. Jeigu naudojama „BR 75/75“ ir „BD 70/75“: Jei tai 170 Ah / 180 Ah: Įsukite į dešiniąsias ir vidurines sriegi- nes angas.
b Jei tai „BD 80/100“ ir “BR 85/100”: Tarp priekinių baterijų ir šviežio vandens talpyklos jdėkite vieną arba du tarpelio riboklius išilgai arba vertikaliai, kad baterijos negalėtų slysti į priekį.

1. Prijunkite polius prie prijungimo laidų iš akumuliatoriaus montavimo komplekto.

2. Prijunkite jungiamaji kabelj prie laisvų baterijos gnybtų (+) ir (−).

3. Prietaiso pusės baterijos kištuką prijunkite prie baterijos pusės baterijos kištuko.
4. Nešvaraus vandens talpyklą nulenkite žemyn.

Baterijos išmontavimas

⚠️ISPÉJIMAS

Pavojus susižeisti prietaisui apvirtus!

Išimant ir jdiegiant baterijas prietaisas gali apvirsti. Baterijas išmontuodami ir sumontuodami užtikrinkite, kad prietaisas patikimai stovėty.

1. Pasukite raktinį jungiklj i padėtį „0“ ir ištraukite rakta.
2. Ištraukite baterijos kištuka.
3. Išleiskite nešvarų vandenį.
4. Nešvaraus vandens talpyklą paverskite aukštyn.
5. Prietaiso pusėje atjunkite kabelį nuo neigiamo baterijos gnybto.
6. Atjunkite likusius kabelius nuo baterijų.
7. Jei tai BD 80/100: Išimkite tarp priekinių baterijų ir šviežio vandens talpyklos esanti(-čius)tarpelio riboklj(-ius).
8. Jei tai 115 Ah baterijų blokas: Išimkite papildomus svorius.
9. Išimkite elektros akumuliatorius.
10. Panaudotus elektros akumuliatorius šalinkite laikydamiesi galiojančių taisyklių.

Eksploatavimo pradžia

Baterijos jkrovimas

⚠PAVOJUS

Rizika susižeisti jkrovikliu!

Elektros smūgis netinkamai naudojant ikroviklji! Atkreipkite dėmesį prietaiso identifikacinėje plokštelėje nurodytą tinklo įtampą ir saugiklj. Ikroviklj naudokite tik sausoje patalpoje, kuri būtų pakankamai vėdinama.

DÉMESIO

Baterijos keliamas sprogimo pavojus!

Ikraunant po talpykla kaupiasi dujos.

Prieš ikraudami mažai priežiūros reikalaujančias baterijas nešvaraus vandens talpyklą paverskite aukštyn.

DÉMESIO

Naudojant netinkamą ikroviklj kyla pažeidimo pavojus!

Ikroviklio neprijunkite prie prietaiso pusés baterijos kištuko.

Naudokite tik tokj ikroviklj, kuris tinka jmontuotos baterijos tipui. Perskaitykite ikroviklio gamintojo naudojimo instrukciją ir atkreip kite ypatingą dėmesį i saugos nurodymus.

Akumuliatoriausblokas	Talpa |kroviklis
2.815-091.0 115 Ah 6	654-367.0
2815-092,0 170 Ah 6	654-436.0
2815-101,0 180 Ah 6	654-434.0
2815-105,0 240 Ah 6	654-437.0
2815-095,0 285 Ah 6	654-419.0

Vidutinė apytikrė įkrovimo trukmė – yra 10-15 valandų. Ikraunant prietaiso naudoti neleidžiama.

Pastaba

Prietaisas turi apsaugą nuo visiško išsikrovimo, t. y. pasiekus mažiausią leistiną tapos lygį išjungiamas šepečio variklis ir turbina.

1. Prietaisą nuvarykite tiesiai prie jkroviklio stengdamiesi išvengti jkalnių.
2. Ištraukite prietaiso pusės baterijos kištuka.

Paveikslas I

① Prietaiso pusės baterijos kištukas
② Baterijos pusės baterijos kištukas

1. Baterijos pusės baterijos kištuką prijunkite prie įkroviklio.
2. Ikroviklio tinklo kištuką jkiškite i lizda.
3. Ikraudami atsižvelkite i jkroviklio naudojimo instrukcija.
4. Prietaiso pusės baterijos kištuką prijunkite prie baterijos pusės elektros kištuko.

Naudojimas

DÊMESIO

Pavojinga situacija eksploatuojant

Sužalojimų pavojus

Kilus pavojui atleiskite apsauginj jungiklj.

Naudojamų medžiagų pripylimas

Švaraus vandens pripylimas

1. Atidarykite švaraus vandens bako dangtelj.
2. Švaraus vandens (ne karštesnio nei 50 °C) pripilkite iki pylimo atvamzdžio apatinės briaunos.

Nuoroda: pildymo metu švaraus vandens žarną galima užfik-suoti žarnos jungikliu.

1. Uždarykite švaraus vandens bako dangtelj.

Nurodymai dėl valiklių

ΔISPÉJIMAS

Pavojus pažeisti prietaisą!

Naudojant netinkamus valiklius prietaisas gali būti pažeistas.

Naudokite tik rekomenduojamą valiklj. Jeigu naudojami kiti valikliai, operatorius atsakingas už kylančią didesnę riziką, susijusią su eksploatavimo saugumu ir nelaimingų atsitikimų pavojumi.

Naudokite tik tokias valymo priemones, kuriose néra tirpiklių, druskos ir vandenilio fluorido.

Laikykitės ant valiklių pateiktų saugos nuorodu.

Pastaba

Nenaudokite itin putojančių valymo priemonių.

Rekomenduojami valikliai

Naudojimas Valiklis
Beveik neputojantis grindų priežiūros valiklis su ES ekologiniu ženklu	CA 50 C
Veiksmingai drėkinantis universalusis valiklis	RM 756
Veiksmingasis grindų ir paviršių valiklis, kurio sudėtyje yra alkoholio. Pritaikyta kietosioms uolienoms, pvz., granitui	RM 755
Smulkiųjų akmenų masės indų valiklis, be paviršinio aktyvumo medžiagų	RM 753
Universalioji dekoratyvinė priemonė, tinka-ma linoleumui	RM 754
Rūgštinis automatų valiklis. Tinka sanitari-nėms patalpoms ir patalpoms užbaigus statybos darbus valyti	RM 751
Pramoninis valiklis atliekant techninę prie-žiūrą	RM 69
Pagrindinis pramoninis valiklis ir šarminė dangos valymo priemonė	RM 752
Paviršių dezinfekavimo valiklis RM 732

Valymo priemonė

1. | švaraus vandens baką jpilkite valymo priemonės.

Nurodymas: švaraus vandens bako pildymo angos dangtelj galima naudoti valymo priemonei matuoti. Jo vidinėje dalyje yra skalė.

Vandens kiekio nustatymas

1. Vandens kiekj nustatykite reguliavimo rankenèle, pagal grindu dangos užteršimo laipsnj.

Pastaba

Pirmą kartą pabandykite valyti su nedideliu vandens kiekiu. Po to vandens kiekį palaipsniui didinkite, kol pasieksite pageidaujamą valymo rezultatą.

Pastaba

Švaraus vandens bakui ištuštėjus, valymo galvutė valo toliau be skysčio tiekimo.

Siurbimo sijos nustatymas

Polinkio nustatymas

Polinkj reikia nustatyti taip, kad siurbimo sijos siurbimo plokštelės būtų tolygiai prispaustos prie grindų visu ilgiu.

1. Atlaisvinkite varžta.

Paveikslas N

①Varžtas

1. Sureguliuokite siurbimo sijos polinkj.

2. Varžtą priveržkite.

Aukščio nustatymas

Reguliuojant aukštį keičiasi su grindimis besiliečiančių siurbimo plokštelių išlinkis.

1. Prietaisą šiek tiek pavarykite pirmyn.

2. Siurbimo plokštelių išlinkį palyginkite su toliau pateikiamu paveikslėliu.

Paveikslas O

① Tarpo reguliavimo ritinėlis su laikikliu

②Poveržlé

③Varžtas

1. Išsukite varžta.

2. Tarp siurbimo sijos ir tarpo reguliavimo ritinėlio įdėkite tiek po-veržlių, kad siurbimo plokštelės būtų tinkamai išlinkusios.

3. Likusias poveržles įstatykite virš tarpo reguliavimo ritinėlio.

4. Varžta jsukite ir priveržkite.

5. Šiuos veiksmus pakartokite su antru tarpo reguliavimo ritinėliu.

6. Prietaisą šiek tiek pavarykite pirmyn.

7. Dar kartą patikrinkite siurbimo plokštelių išlinkį per visą ilgį.

8. Prireikus nustatymo veiksmus pakartokite.

Valymas

Prietaiso jjungimas

1. Raktinj jungiklj pasukite j padėtį „1“.

Ekrane iš eilės rodoma:

- laikas iki kitos klientų aptarnavimo tarnybos apžiūros;

- programinės įrangos versija, valdymo dalis;

- baterijos jkrovimo lygis ir eksploatacinių valandų skaičius.

Važiavimas

Pastaba

Judėjimo kryptį galima pakeisti valant. Taip kelis kartus pavažiavus pirmyn ir atgal galima intensyviai valyti pasirinktą vietą.

1. Važiavimo krypties jungiklj nustatykite j padėtį „pirmyn“.

Valymas

Pastaba

Norint pagerinti siurbimo rezultatą, galima reguliuoti siurbimo si-jos polinkį ir aukštį (žr. skyrių Siurbimo sijos nustatymas).

Pastaba

Jei nešvaraus vandens bakas pilnas, plūdė uždaro siurbimo angą ir siurbimo turbina veikia padidintu sūkių skaičiumi. Tokiu atveju pakelkite siurbimo siją ir važiuokite ištuštinti nešvaraus vandens bako.

1. Pasukite darbinio greičio reguliatorių ties norima verte. Ekrane nustatymo metu rodomas greitis. Rodoma didžiausio greičio procentais.

2. Nustatykite vandens kiekj reguliavimo vožtuvu.

3. Siurbimo sijos svirti paspauskite žemyn.

Siurbimo sija nuleidžiama.

Siurbimas jjungiamas.

1. Valymo galvutės svirtį paspauskite žemyn, atblokuokite ir paleiskite aukštyn.

2. Apsauginj jungiklj patraukite link stūmimo rankenos. Valymo galvutė pradeda veikti ir prietaisas juda nustatytu greičiu.

Padidinkite šepečio prispaudimo slėgį (tik BD variantas)

1. Apsaugini jungikli atleiskite.

2. Valymo galvutės svirtį ranka kilstelėkite ir užfiksuokite dešinėje pusėje.

Darbo užbaigimas

Valymo užbaigimas

1. Apsauginj jungiklj atleiskite.

2. Valymo galvutės svirtį paspauskite žemyn ir užfiksuokite dešinėje pusėje.

3. Dar šiek tiek pavažiuokite.

Nusiurbiamas likęs vanduo.

1. Pakelkite siurbimo sija.

Siurbimas dar tęsiamas 10 sekundžių.

1. Raktini jungikli pasukite i padėti „0“.

2. Prireikus jkraukite bateriją.

Vartoto vandens išleidimas

ΔISPÉJIMAS

Aplinkos teršimas!

Aplinkos teršimas netinkamai šalinant nuotekas.

Laikykitės vietinių nuotekų tvarkymo taisyklių.

1. Išleidimo žarną išimkite iš laikiklio ir nuleiskite i tinkamą prietaisą vandeniu surinkti.

Paveikslas P

1. Dozavimo jtaisą suspauskite arba užlenkite.

2. Atidarykite dozavimo įtaiso dangtelį.

3. Išleiskite nešvarų vandenį. Vandens kiekį reguliuokite spausdami arba lenkdami.

4. Nešvaraus vandens talpyklą praskalaukite švariu vandeniu.

Švaraus vandens išleidimas

1. Užpildymo lygio indikatoriaus žarną ištraukite ir pasukite žemyn.

Greitas švaraus vandens išleidimas

1. Atsukite švaraus vandens bako dangtelj.

2. Leiskite švariam vandeniui ištekėti.

3. Švaraus vandens bako dangtelj uždėkite ir tvirtai prisukite.

Nurodymas: priverže įsitikinkite, kad žarnos jungtis švaraus vandens bako dangtelyje yra žemiausiame taške.

Transportavimas

⚠ PAVOJUS

Gabenimas

Sužalojimų pavojus

Prietaisą sava eiga pakraukite ir iškraukite tik jei nuolydis neviršija didžiausios vertės (žr. skyrių „Techniniai duomenys“).

Važiuokite lětai.

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Transportuodami atsižvelkite j prietaiso svorj.

Kraukite jrenginj tik padedant kitam asmeniui arba naudojantis ei-gos mechanizmu.

1. Valymo galvutės svirtį paspauskite žemyn ir užfiksuokite dešinėje pusėje.
2. Pakelkite siurbimo sija
3. Raktinj jungiklj pasukite j padėtį „1“.
4. Važiavimo krypties jungikliu pasirinkite važiavimo kryptj.
5. Apsauginj jungiklj patraukite link stūmimo rankenos.
6. Kai prietaisą gabenate transporto priemone, jį užfiksuokite nuo nuslydimo ar apvirtimo pagal galiojančių direktyvų nuostatas.

Paveikslas Q

1. Pirmiausia po nešvaraus vandens baku pritvirtinkite tempiamaja juostą.

Sandèliavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami atsižvelkite i prietaiso svorj.

DÉMESIO

Šaltis

Prietaiso sugadinimas užšalus vandeniui

Iš prietaiso išleiskite visą vandenj.

Laikykite prietaisą nuo šalčio apsaugotoje vietoje.

• Prietaisą galima laikyti tik patalpose.
• Prieš ilgos trukmės sandėliavimą visiškai įkraukite elektros akumuliatorius.
• Sandėliuodami elektros akumuliatorius iki galo įkraukite ne rečiau kaip kartą per mėnesį.

Einamasis remontas ir techninė priežiūra

⚠ PAVOJUS

Sužalojimų pavojus!

Prietaisas gali netikėtai pradėti judėti ir sužeisti.

Prieš visus darbus su prietaisu raktinį jungiklj nustatykite į padėtį „0“ ir ištraukite rakta.

Ištraukite jkroviklio tinklo kištuką.

- Išleiskite ir pašalinkite nešvarų vandenį ir švarų vandenį.

Saugos patikra / techninės priežiūros sutartis

Su pardavėju galite susitarti dėl reguliarios saugos patikros arba sudaryti techninės priežiūros sutartį. Pasikonsultuokite šiuo klau-simu.

Techninės priežiūros intervalai

Po kiekvieno naudojimo

DÉMESIO

Pažeidimo pavojus!

Prietaiso pažeidimo pavojus netinkamai jj valant.

Nepurkškite prietaiso vandeniu ir nenaudokite èsdinančių valiklių.

Išsamus atskirų techninės priežiūros darbų aprašymas pateiktas skyriuje Techninės priežiūros darbai.

• Išleiskite nešvarų vandenį.
• Nešvaraus vandens talpykla praskalaukite švariu vandeniu.
• Prietaiso išorę nuvalykite drėgna, švelniu muilo tirpalu sudrėkinta šluoste.
• Patikrinkite ir, jei reikia, išvalykite pūkelių filtravimo sietelį.

• Išvalykite nešvarumu stambiujų dalelių tinklelj.

• Išvalykite nešvarumu stambiujų dalelių tinklelj.

• Tik BR variantas: Išimkite ir ištuštinkite stambiuju nešvarumu talpyklą.
• Tik BR variantas: Išvalykite vandens paskirstymo kanalą.
• Nuvalykite siurbimo plokšteles, patikrinkite, ar nesusidėvėję, ir prireikus sureguliuokite aukštį arba pakeiskite.
• Patikrinkite, ar diskiniai šepečiai nesusidėvėję, ir, jei reikia, pa-keiskite.
• Ikraukite baterija.

- Jeigu elektros akumuliatoriaus jkrova mažesnė kaip 50 proc., elektros akumuliatorių jkraukite nepertraukiamai ir iki galo.

- Jeigu elektros akumuliatoriaus jkrova didesné kaip 50 proc., elektros akumuliatorių jkraukite tik jei per kitą naudojimą pri-reiks iki galo jkrauto elektros akumuliatoriaus.

Kartą per savaitę

- Dažnai naudojant, bateriją bent kartą per savaitę reikia nepertraukiamai ir iki galo jkrauti.

Kas mènesj

Išsamus atskirų techninės priežiūros darbų aprašymas pateiktas skyriuje Techninės priežiūros darbai.

1. Ištuštinkite švaraus vandens talpyklą ir išskalaukite nuosėdas.
2. Išvalykite švaraus vandens filtrą.
3. Išvalykite plūdę ir pūkelių filtravimo sietelį.
4. Patikrinkite, ar nesioksiduoja elektros akumuliatorių gnybtai ir, jei reikia, nuvalykite šepečiu. Patikrinkite, ar patikimai įtvirtintas sujungimo laidas.
5. Nuvalykite sandariklius tarp nešvaraus vandens talpyklos ir dangtelio, patikrinkite, ar jie sandarūs, prireikus pakeiskite.
6. Jeigu turi būti atliekama elektros akumuliatorių techninė priežiūra, patikrinkite elektrolito tankį.
7. Jeigu prietaisas ilgesnì laiką nebus naudojamas, jis laikomas tik su iki galo jkrautais akumuliatoriais. Elektros akumuliatorių bent kartą per mėnesį reikia iki galo jkrauti.

Kas metus

- Privalomą patikrą paveskite atlikti klientų tarnybai.

Techninės priežiūros darbai

Siurbimo plokštelių apsukimas arba pakeitimas

Jei siurbimo plokštelės nusidėvėję iki nusidėvėjimo ženklo, jas reikia apsukti arba pakeisti.

Paveikslas R

① Nusidėvėjimo ženklas
②Siurbimo plokštelė

1. Nuimkite siurbimo sija.

2. Išsukite žvaigždinę rankenėlę.

Paveikslas S

1. Ištraukite plastikinę dalj.
2. Ištraukite siurbimo plokšteles.
3. Idėkite apverstas arba naujas siurbimo plokšteles.
4. Užstumkite plastikinę dalj.
5. Prisukite ir tvirtai priveržkite žvaigždinę rankenėlę.

Švaraus vandens filtro valymas

1. Išleiskite švarų vandenį (žr. skyrių Švaraus vandens išleidimas).
2. Atsukite švaraus vandens bako dangtelj. Paveikslas U

①Švaraus vandens bako dangtelis

② Švaraus vandens filtras

1. Nuimkite švaraus vandens filtrą ir praskalaukite vandeniu.
2. Švaraus vandens filtrą įstatykite.
3. Uždėkite švaraus vandens bako dangtelį. Nurodymas: priveržę įsitikinkite, kad žarnos jungtis švaraus vandens bako dangtelyje yra žemiausiame taške.

Stambių nešvarumų tinklelio valymas

1. Atidarykite nešvaraus vandens bako dangtelj. Paveikslas T

① Stambių nešvarumų tinklelis
2. Stambių nešvarumų tinklelj patraukite aukštyn.
3. Stambių nešvarumu tinklelį išskalaukite tekančiu vandeniu.
4. Stambių nešvarumu tinklelj istatykite i nešvaraus vandens baką.

Plūdės ir filtro tinklelio valymas

1. Atidarykite nešvaraus vandens bako dangtelj. Paveikslas V

①Fiksavimo kablys
②Plūdé
③ Pūkelių filtravimo sietelis
④ Plūdės korpusas
2. Atlaisvinkite fiksavimo kablius.
3. Plūdės korpusą nutraukite į apačią.
4. Plūdę išimkite iš plūdės korpuso ir nuvalykite.
5. Nuimkite ir išvalykite pūkelių filtrą.
6. Visas dalis surinkite atvirkštine tvarka.

Diskinių šepečių keitimas

1. Pakelkite valymo galvutę.
2. Šepečių keitimo pedalą paspauskite žemyn, kol neliks pasipriešinimo.

Paveikslas W

① Šepečių keitimo pedalas
3. Pirmaji diskinj šepetj ištraukite j šoną, po valymo galvute.
4. Nauja diskinj šepetį pakiškite po valymo galvute, stumkite aukštyn ir užfiksuokite.
5. Tuos pačius veiksmus atlikite su antruoju diskiniu šepečiu.

Pagalba trikčių atveju

⚠ PAVOJUS

Sužalojimų pavojus!

Prietaisas gali netikėtai pradėti judėti ir sužeisti.

Prieš visus darbus su prietaisu raktinj jungiklj nustatykite j padėtį

„0“ ir ištraukite rakta.

Ištraukite jkroviklio tinklo kištuka.

1. Pakelkite valymo galvutę.
2. Ištraukite šepečio keitimo rankeną.

Paveikslas Y

①Šepečio keitimo rankena
②Guolio dangtis su valymo grandikliu
③Šepetinis velenas

1. Nuimkite guolio dangtį su valymo grandikliu.
2. Ištraukite šepetinį veleną.
3. Istatykite nauja šepetinį veleną ir centruokite jį laikiklio atžvilgiu.
4. Uždėkite guolio dangtį su valymo grandikliu.

Pastaba

Užtikrinkite, kad šepetinis velenas būtu ant spaudžiamojo aptai-so, o ne po juo.

1. Šepečio keitimo rankeną pasukite aukštyn ir užfiksuokite.
2. Pakartokite procesą priešingoje pusėje.

Vandens paskirstymo briaunos valymas

Paveikslas X

① Vandens paskirstymo briauna
②Blokavimo panaikinimas

1. Paspauskite blokavimo panaikinimo elementą rodyklės kryptimi ir laikykite nuspaudę.
2. Vandens paskirstymo briauną palenkite i priekį.
3. Vandens paskirstymo briauną ištraukite išilgine kryptimi.
4. Vandens paskirstymo briaunos valymas.

5. Idékite vandens paskirstymo briauną atgal i valymo galvutę ir užfiksuokite blokavimo įtaisą.

6. Išleiskite ir pašalinkite nešvarų vandenį ir švarų vandenį.

7. Kilus triktims, kurių nepavyksta pašalinti vadovaujantis šia lentele, kreipkitės į klientų tarnybą.
8. Kilus triktims, kurių nepavyksta pašalinti vadovaujantis šia lentele, kreipkitės į klientų tarnybą.

Triktis Šalinimas
Prietaiso nepavyksta paleisti	1. Raktinį jungiklj pasukite į padėtį „1“.2. Pasukdami valdymo pulte esantį avarinio stabdymo mygtuką atrakinkite jį. (Pastaba: ne visose prietaiso versijose sumontuotas avarinio stabdymo mygtukas)3. Paspauskite apsauginį jungiklj.4. Įkiškite baterijos kištuką.5. Patikrinkite ir, jei reikia, įkraukite bateriją.6. Patikrinkite, ar prijungti baterijos gnybtai.
Nepakankamas vandens kie-kis	1. Patikrinkite švaraus vandens talpyklos pripildymo lygį ir, jei reikia, papildykite.2. Vandens kiekio reguliavimo rankenėle padidinkite vandens kiekį.3. Atitraukite valymo galvutės vandens paskirstymo briauną ir išvalykite vandens kanalą (tik BR variantas).4. Išvalykite švaraus vandens filtrą.5. Patikrinkite, ar neužsikimše žarnos ir, jei reikia, išvalykite.
Per mažas siurbimo našumas	1. Išjunkite prietaisą ir išleiskite nešvarų vandenį.2. Nuvalykite sandariklius tarp nešvaraus vandens bako ir dangtelio, patikrinkite, ar jie sandarūs. Pri-reikus pakeiskite.3. Patikrinkite, ar siurbimo žarna tinkamai prijungta prie nešvaraus vandens bako.4. Patikrinkite, ar neužsiteršęs pūkelių filtravimo sietelis. Prireikus išvalykite.5. Nuvalykite ant siurbimo sijos sumontuotas siurbimo plokšteles, prireikus apsukite arba pakeiskite.6. Patikrinkite, ar uždarytas nešvaraus vandens išleidimo žarnos dangtelis.7. Patikrinkite siurbimo sijos nustatymą.8. Patikrinkite, ar neužsikimšusi siurbimo žarna ir, jei reikia, išvalykite. Vėl įdėjus siurbimo žarną, balta žarnos žymė turi likti ant fiksatoriaus.9. Patikrinkite, ar siurbimo žarna sandari ir, jei reikia, pakeiskite.
Nepakankamas valymo rezul-tatas	1. Sumažinkite greitį.2. Patikrinkite, ar šepečiai nesusidėvėję, ir, jei reikia, pakeiskite.3. Patikrinkite, ar naudojate tinkamo tipo šepečius ir valymo priemonę.

Triktis Šalinimas
Siurbimo turbina veikia di-desniu sūkių skaičiumi	1. Išleiskite nešvarų vandenį.2. Išvalykite plūdę.3. Patikrinkite ir, jei reikia, išvalykite pūkelių filtravimo sietelį.4. Patikrinkite, ar neužsikimšusi siurbimo žarna ir, jei reikia, išvalykite.5. Patikrinkite, ar neužsikimšusi siurbimo sija ir, jei reikia, užsikišimą pašalinkite.
Šepetys nesisuka	1. Patikrinkite, ar šepečio neblokuoja pašalinės medžiagos, ir, jei reikia, jas pašalinkite.
Valymo metu prietaisas vi-bruoja	1. Naudokite minkštesnį šepetį.

Priedas BD variantas

Žymėjimas BD 70/75 da-	lies Nr.	BD 80/100 dalies Nr.	Aprašymas
Diskinis šepetys, baltas (minkštas)	4905-011,0 49	05-030,0 Nes	markiai suteptoms ar jautrioms grindims valyti
Diskinis šepetys, natūralus (minkš-tas)	4905-012,0	4905-031,0	Pagamintas iš natūralaus pluošto, valymui ir poliravimui
Diskinis šepetys, raudonas (viduti-nio kietumo, standartinis)	4905-010,0	4.905-000.0	Naudojamas atliekant visas įprastas valymo užduotis
Diskinis šepetys, juodas (kietas)	4905-013,0	4905-032,0	Smarkiai užterštiems paviršiams ir pagrindiniam valymui (tik nejau-trioms dangoms)
Varantysis pado diskas	4762-590,0	4762-447,0	Valymui su padais, su greito sujungimo mova ir centriniu fiksatoriumi
Padas, baltas – 6371-331,0 Grindims poliruoti
Padas, raudonas (vidutinio kietu-mo)	6369-003,0 63	371-147,0 Viso	ms grindims valyti ir poliruoti
Padas, žalias (vidutinio kietumo)	6369-002,0	6371-148,0	Smarkiai užterštoms grindims valyti ir pagrindiniam valymui
Padas, juodas (kietas)	6369-001,0	6371-169,0	Esant įsisenėjusiems nešvarumams ir pagrindiniam valymui
Padėklas, rudas (SPP)	2639-290,0	2639-288,0	Kietų ir elastingu paviršių apsauginiam sluoksniu atnaujinti

Priedas BR variantas

Žymėjimas BR 75/75 da-	lies Nr.	BR 85/100 dalies Nr.	Aprašymas
Šepetinis velenas, baltos spalvos	6907-771,0	6907-772,0	Skirtas jautrioms grindims poliruoti ir kasdieniam jų valymui.
Šepetinis velenas, raudonos spalvos	4035-605,0	4.035/606/-0	Kasdieniam valymui, netgi labai nešvarių grindų.
Šepetinis velenas, oranžinės spalvos	6907-730,0	6907-734,0	Struktūruotoms grindims (apsauginių plytelių ir kt.) šveisti.
Šepetinis velenas, žalios spalvos	6907-732,0	6907-735,0	Pagrindiniam labai nešvarių grindų valymui ir sluoksniams pašalinti (pvz., vaškui, akrilatams)
Šepetinis velenas, juodos spalvos	6907-732,0 6907-736,0
Ritininio pado velenas	4762-627,0 4762-628,0 Ritin	Ritiniam padui laikyti.
Mikropluošto velenėlis	4114-007,0	4114-008,0	Lygių grindų kasdienis valymas.

Priedas BD ir BR variantai

Žymėjimas	„BD 70/75 W Classic Bp Retail” Dalies Nr.	„BD 70/75“ + „BR 75/75“, dalies Nr.	„BD 80/100 + BR 85/100“, dalies Nr.	Aprašymas
Siurbimo sija, 950 mm, išlenkta	4.777-111.0	-	-	Esant siauram pravažiavimo pločiui
Siurbimo sija, 1030 mm, išlenkta	-	4.777-108.0	- Standartinis
Siurbimo sija, 1160 mm, išlenkta	-	- 4.777-102.0	Standartinis
Siurbiamujų briaunų rinkinys, naturalus kaučiu-kas	4.037-174.0	4.037-144.0	4.037-138.0	Standartinis
Siurbimo plokštelių rinkinys, PU	4.037-173.0	4.037-145.0	4.037-140.0	Atsparus tepalui
Siurbiamujų briaunų rinkinys, „Linetex“	4.037-175.0	4.181-011.0	4.181-006.0	Atsparus raižymui

Techniniai duomenys

		BD 70/75 WClassic Bp	BR 75/75 WClassic Bp	BD 80/100 WClassic Bp	BR 85/100 WClassic Bp
Irenginio galios duomenys
Vardinė įtampa V 24 24 24 24
Baterijos talpa Ah (5 h) 115 / 170 / 180 170 / 180 170 / 180 / 240 /					170 / 180 / 240 / 285
Vidutinis galingumas W 1270 800	1320 1150
Variklio galia	W	250	250	300	300
Siurbimo turbinos galia	W	500	500	500	500
Šepečio varomojo mechanizmo galia	W	2 x 500	2 x 600	2 x 500	2 x 750
Teorinis našumas	m2/h	3500 3.750	4000 4.250
Švaraus vandens bako talpa	l	75	75	100	100
Nešvaraus vandens bako talpa	l	75	75	100	100
Didž. vandens temperatūra	°C	50	50	50	50
Didž. vandens slėgis	bar	0,06	0,06	0,06	0,06
Apsisukimo plotis	mm 1550	1550 1650	1650
Didž. darbo srities pakilimas	%	2	2	2	2
Siurbimas
Siurbimo našumas, oro kiekis	l/s	24 24 24 24
Siurbimo našumas, vakuumas	kPa(mbar)	16 (160)	16 (160)	16 (160)	16 (160)
Valymo šepečiai
Darbinis plotis	mm	700	750	800	850
Šepečio skersmuo	mm	356	105	410	105
Šepečio sūkių skaičius	1/min	140	1200	140	1200
Šepečio prispaudimo slėgis	N	300 / 500	400	400 / 680	400
Šepečio ilgis	mm		700		800
Matmenys ir svoriai
Leistinas bendras svoris	kg	325	330	435	440
Tuščio įrenginio masė (transportavimo masė)	kg	251	225	325	340
Baterijų skyriaus matmenys	mm	575 x 380	575 x 380	622 x 384	622 x 384
Nustatyta vertė pagal EN 60335-2-72
Bendra vibracijos vertė	m/s2	<2,5	<2,5	<2,5	<2,5
Neapibrėžtis K	dB(A)	0,2	0,2	0,2	0,2
Garso lygis LpA	dB(A)	65	65	65	65
Neapibrėžtis KpA	dB(A)	2	2	2	2
Garso galios lygis LWA + Neapibrėžtis KWA	dB(A)	81	81	81	81

Pasiliekame teisę daryti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Grindų valytuvas

Taikomi nacionaliniai standartai

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. vasario 1 d.

Spis treści
