Produkto tipas	Elektrinis akumuliatorinis siurblys-šlavėjas
Prekės ženklas	Kärcher
Modelis	KM 7540 W Bp (KM 75/40 W Bp)
Matmenys (ilgis x plotis x aukštis)	Su pakelta rankena: 1430 x 750 x 1190 mm
Svoris	Be baterijų: 79 kg / Su baterijomis: 125 kg
Maitinimas	2 baterijos 12 V – 60 Ah (švino GIV)
Autonomija (veikimo laikas)	Maždaug 1,5–2 valandos
Įkrovimo laikas	Maždaug 12 valandų
Įkroviklis	230 V~, išėjimas 24 V – 10 A
Dulkių talpos tūris	40 litrų (maks. apkrova 40 kg)
Darbinis plotis	550 mm (be šoninių šepečių) / 750 mm (su šoniniais šepečiais)
Šlavimo greitis	4,5 km/h
Maksimalus nuolydis	12 %
Filtro plotas	1,8 m² (L kategorija)
Nominali depresija	5 mbar
Nominalus oro srautas	45 l/s
Triukšmo lygis	Garso slėgis LpA: 71 dB(A) / Garso galia LwA: 88 dB(A)
Rankų vibracija	3,7 m/s²
Apsaugos klasė	IPX3 (apsauga nuo vandens purslų)
Tinkami paviršiai	Asfaltas, betonas, pramoninės grindys, lygintuvas, trinkelių danga
Pagrindinės funkcijos	Metamasis šlavimas, filtruotas siurbimas, išimamas indas, stambių atliekų liukas, reguliuojami šoniniai šepečiai
Filtro valymas	Integruotas filtro valytuvas (traukti rankeną)
Saugumas	Stripperis ant dangčio, pagrindinis raktu valdomas jungiklis, stovėjimo stabdys
Priežiūra	Ištuštinti indą, išvalyti filtrą, patikrinti šepečius ir diržus, sureguliuoti šlavimo pėdsaką
Rekomenduojami priedai	Minkšti šoniniai šepečiai (6.905-626.0), kietas/antistatinis besisukantis šepetys

Dažnai užduodami klausimai - KM 7540 W Bp Kärcher

Kokio tipo baterijas naudoja Kärcher KM 7540 W Bp?

Prietaisas naudoja dvi švino GIV baterijas po 12 V, kurių talpa 60 Ah (rekomenduojamas nereikalaujantis priežiūros tipas).

Kaip paleisti šlavimo mašiną?

Atleiskite stovėjimo stabdį, pasukite pagrindinį jungiklį į 1 padėtį. Šepečiai sukasi. Norėdami važiuoti pirmyn, traukite važiavimo pirmyn svirtį.

Kaip ištuštinti dulkių indą?

Išjunkite prietaisą, ištraukite raktą. Patraukite uždarymo rankeną aukštyn, išimkite indą, ištuštinkite jį (maks. svoris 40 kg), tada vėl įdėkite, stumdami rankeną.

Kaip išvalyti dulkių filtrą?

Keletą kartų patraukite filtro valytuvo rankeną (traukiklį), esančią ant filtro dangčio. Tai purto filtrą, jo neplaunant.

Kokia yra besisukančio šepečio keitimo procedūra?

Išjunkite variklį, išimkite indą ir baterijas, pakreipkite prietaisą į priekį. Pakelkite stambių atliekų liuką, pastumkite pagalvėlę ir pasukite šepetį į priekį. Išimkite jį ir įdėkite naują, laikydamiesi pavaros nurodymų.

Kaip sureguliuoti šlavimo pėdsaką?

Leiskite šepetį suktis ant dulkėto paviršiaus. Pėdsakas turi sudaryti 30–40 mm pločio stačiakampį. Atidarykite dangtį ir sureguliuokite kairę bei dešinę svirtis angose (giliau = platesnis, aukščiau = siauresnis).

Kodėl prietaisas neužsiveda?

Patikrinkite, ar dangtis uždarytas (dangčio jungiklis), ar baterijos įkrautos ir ar valdymo saugiklis (F2 2A) yra nepažeistas.

Kokia reguliari priežiūra atliekama?

Kasdien: patikrinti šepečių nusidėvėjimą ir valdiklių veikimą. Kas savaitę: išvalyti filtrą, patikrinti diržus ir tarpiklius. Kas 100 val.: visapusiška apžiūra Kärcher servise.

Ar galiu naudoti šlavimo mašiną ant drėgnų paviršių?

Taip, atidarykite vožtuvą sausas paviršius/drėgnas paviršius, kad apsaugotumėte filtrą nuo drėgmės. Nesiurbkite sprogstamųjų ar korozinių skysčių.

Kokie priedai yra prieinami šiam modeliui?

Kärcher siūlo minkštus šoninius šepečius (6.905-626.0), kietus (6.906-885.0) arba antistatinius (6.906-950.0) besisukančius šepečius ir kilimų rinkinį su pūkelių sijeliu (2.641-571.0).

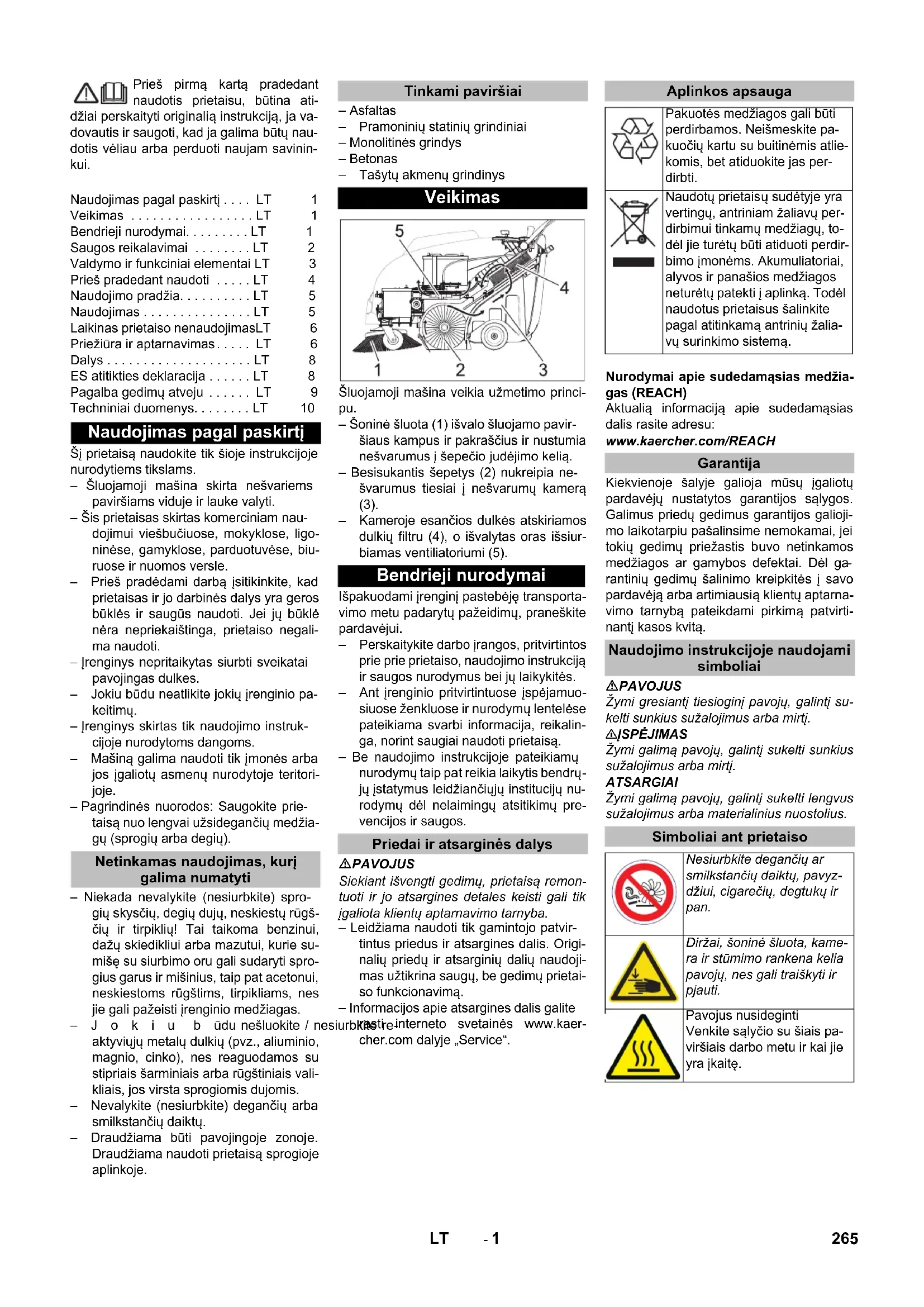

NAUDOJIMO INSTRUKCIJA KM 7540 W Bp Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina atidžiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų naudotis vėliau arba perduoti naujam savininkui.

Naudojimas pagal paskirtį . . . LT	1
Veikimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	1
Bendrieji nurodymai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Saugos reikalavimai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Valdymo ir funkciniai elementai LT	1
Prieš pradedant naudoti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Naudojimo pradžia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Naudojimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Laikinas prietaiso nenaudojimasLT	2
Priežiūra ir aptarnavimas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dalys . . . . . . . . . . . . . . . . . . . . . . . ES atitikties deklaracija . . . . . . . . . . . . . . . . . . . . . . Pagalba gedimų atveju . . . . . . . . . . . . . Techniniai duomenys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Naudojimas pagal paskirtį

Šį prietaisą naudokite tik šioje instrukcijoje nurodytiems tikslams. - Šluojamoji mašina skirta nešvariems paviršiams viduje ir lauke valyti. – Šis prietaisas skirtas komerciniam naudojimui viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose ir nuomos versle. - Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negalima naudoti. – Įrenginys nepritaikytas siurbti sveikatai pavojingas dulkes. - Jokiu būdu neatlikite jokių įrenginio pakeitimų. – Įrenginys skirtas tik naudojimo instrukcijoje nurodytoms dangoms. - Mašiną galima naudoti tik įmonės arba jos įgaliotų asmenų nurodytoje teritorijoje. – Pagrindinės nuorodos: Saugokite prietaisą nuo lengvai užsidegančių medžiagų (sprogių arba degių).

Netinkamas naudojimas, kurį galima numatyti

• Niekada nevalykite (nesiurbkite) sprogių skysčių, degių dujų, neskiestų rūgščių ir tirpiklių! Tai taikoma benzinui, dažų skiedikliui arba mazutui, kurie sumišę su siurbimo oru gali sudaryti sprogius garus ir mišinius, taip pat acetonui, neskiestoms rūgštims, tirpikliams, nes jie gali pažeisti įrenginio medžiagas.
• Jokiu būdu nešluokite / nesiurbkite aktyviųjų metalų dulkių (pvz., aliuminio, magnio, cinko), nes reaguodamos su stipriais šarminiais arba rūgštiniais valikliais, jos virsta sprogiomis dujomis.
• Nevalykite (nesiurbkite) degančių arba smilkstančių daiktų.
• Draudžiama būti pavojingoje zonoje. Draudžiama naudoti prietaisą sprogioje aplinkoje.

Tinkami paviršiai

• Asfaltas – Pramoninių statinių grindiniai – Monolitinės grindys
• Betonas – Tašytų akmenų grindinys

Veikimas

Šluojamoji mašina veikia užmetimo principu.

– Šoninė šluota (1) išvalo šluojamo paviršiaus kampus ir pakraščius ir nustumia nešvarumus į šepečio judėjimo kelią. - Besisukantis šepetys (2) nukreipia nešvarumus tiesiai į nešvarumų kamerą (3). - Kameroje esančios dulkės atskiriamos dulkių filtru (4), o išvalytas oras išsiurbiamas ventiliatoriumi (5).

Bendrieji nurodymai

Išpakuodami įrenginį pastebėję transportavimo metu padarytų pažeidimų, praneškite pardavėjui.

• Perskaitykite darbo įrangos, pritvirtintos prie prietaiso, naudojimo instrukciją ir saugos nurodymus bei jų laikykitės.
• Ant įrenginio pritvirtintuose įspėjamuosiuose ženkluose ir nurodymų lentelėse pateikiama svarbi informacija, reikalinga, norint saugiai naudoti prietaisą.
• Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrųjų įstatymus leidžiančiųjų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Priedai ir atsarginės dalys

⚠PAVOJUS

Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba.

– Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Originalių priedų ir atsarginių dalių naudojimas užtikrina saugų, be gedimų prietaiso funkcionavimą.

– Informacijos apie atsargines dalis galite rasti interneto svetainės www.kaercher.com dalyje „Service“.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus priedų gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

Naudojimo instrukcijoje naudojami simboliai

⚠ PAVOJUS

Žymi gresiantį tiesioginį pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

⚠️ ĮSPĖJIMAS

Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį.

ATSARGIAI

Žymi galimą pavojų, galintį sukelti lengvus sužalojimus arba materialinius nuostolius.

Simboliai ant prietaiso

	Nesiurbkite degančių ar smilkstančių daiktu, pavyzdžiui, cigarečių, degtukų ir pan.
	Diržai, šoninė šluota, kamera ir stūmimo rankena kelia pavojų, nes gali traiškyti ir pjauti.
	Pavojus nusideginti Venkite sąlyčio su šiais paviršiais darbo metu ir kai jie yra įkaitę.

Saugos reikalavimai

Saugos pastabos dėl valdymo

• Prieš pradėdami darbą įsitikinkite, kad prietaisas ir jo darbinės dalys yra geros būklės ir saugūs naudoti. Jei jų būklė nėra nepriekaištinga, prietaiso negalima naudoti.
• Jei naudojate prietaisą pavojingoje aplinkoje (pvz., degalinėje), paisykite atitinkamų nurodymų dėl saugos. Draudžiama naudoti prietaisą sprogioje aplinkoje. – Operatorius prietaisą privalo naudoti pagal paskirtį. Jis turi paisyti aplinkos sąlygų, o dirbdamas su prietaisu – netoliese esančių žmonių, ypač vaikų.
• Prieš darbo pradžią operatorius turi įsitikinti, kad yra tinkamai sumontuota ir veikia visa apsauginė įranga.
• Įrenginio operatorius atsako už kitiems asmenims įvykusius nelaimingus atsitikimus ir žalą jų turtui.
• Operatorius turi dėvėti priglundančius drabužius. Avėkite tvirtą avalinę ir nedėvėkite laisvų rūbų.
• Prieš judėdami patikrinkite artimą zoną (pvz., ar joje nėra vaikų). Užtikrinkite pakankamą matomumą!
• Ištraukite raktą, kad mašina negalėtų pasinaudoti pašaliniai asmenys.
• Paliekant prietaisą, reikia apsaugoti jį nuo nepageidaujamo judėjimo.
• Prietaisą gali naudoti tik įgalioti asmenys, išmokyti naudotis ir pademonstravę savo sugebėjimus dirbti su prietaisu. – Šio prietaiso negali naudoti asmenys (įskaitant vaikus), turintys fizinių, sensorinių arba protinių gebėjimų apribojimų, arba tie, kuriems trūksta patirties ir žinių.
• Prižiūrėkite vaikus siekdami užtikrinti, kad jie nežaistų su prietaisu.

Saugos pastabos dėl važiavimo

⚠️ Pavojus

Sužalojimų pavojus!

Mašina gali apvirsti ją naudojant ant didelio posvyrio paviršių.

- Mašiną galima naudoti ant tik iki 12% pakilimuose ir nuolydžiuose.

Mašina gali apvirsti, kai važiuojama ant nestabilaus pagrindo.

- Todėl naudokite mašiną tik ant tvirto pagrindo.

Mašina gali apvirsti jai per daug pasvirus į šoną.

- Prietaisas gali būti pasviręs į šoną daugiausiai 12%.

Važiavimo greitį pritaikykite pagal esamas aplinkybes.

Saugos pastabos dėl įrenginio transportavimo

• Transportuojant įrenginį, reikia atsižvelgti į jo svorį.
• Transportuodami įrenginį, atjunkite baterijos gnybtus, o patį įrenginį gerai pritvirtinkite.

Saugos reikalavimai baterijų maitinamiems įrenginiams

Pastaba: garantija taikoma tik naudojant „Kärcher“ rekomenduojamas baterijas ir įkroviklius.

• Būtinai laikykitės baterijos ir įkroviklio gamintojų naudojimo instrukcijų. Naudodami baterijas, taip pat laikykitės teisės aktų.
• Jokiu būdu nepalikite neįkrautų baterijų, o jas nedelsdami vėl įkraukite.
• Stengdamiesi, kad baterijos neištekėtų, laikykite jas tik švarioje ir sausoje vietoje. Saugokite nuo nešvarumų, pavyzdžiui, metalo dulkių.
• Nedėkite ant baterijos įrankių ir panašių daiktų. Gali kilti trumpojo jungimo ir sprogimo pavojus.

- Abi baterijos turi būti to paties tipo!

- Prie baterijų arba įkrovimo patalpų jokiu būdu nedirbkite su atvira ugnimi, nekur-kite kibirkščių ir nerūkykite. Sprogimo pavojus.

- Naudokite tik baterijas su uždengiamais poliais. Jei pametėte polių uždan-gas, jas pakeiskite.

- Nusilieskite prie įkaitusių dalių, pavyzdžiui pavaros variklio, (pavojus nudegti).

- Atsargiai elkitės su baterijos rūgštimi. Laikykitės reikiamų saugos reikalavimų!

- Panaudotų baterijų atliekas sutvarkykite laikydamiesi EB direktyvos 91/157/EEB reikalavimų.

Saugos pastabos dėl įprastinės ir techninės priežiūros

– Prieš atlikdami mašinos valymo ir techninės priežiūros darbus, keisdami dalis arba atlikdami kitų mašinos funkcijų nustatymus, išjunkite mašiną ir ištraukite uždegimo raktą. – Atliekant darbus prie elektros įrangos, turi būti atjungta akumuliatoriaus baterija. – Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpasis sujungimas arba kitoks prietaiso pažeidimas). – Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas. – Laikykitės galiojančių vietos pramonėje kintamose vietose naudojamų prietaisų saugos patikros reikalavimų. – Prietaisą naudokite tik mūvėdami apsauginėmis pirštinėmis.

Saugos įtaisai

Prietaiso gaubtas

Prietaisas turi variklio gaubto kontaktinį jungiklį, kuris išjungia variklį, kai tik atidaromas prietaiso gaubtas.

⚠PAVOJUS

Sužeidimo pavojus dėl sugedusio variklio gaubto kontaktinio jungiklio!

Jei variklis neišsijungia atidarius prietaiso gaubtą, variklio gaubto kontaktinis jungiklis yra sugedęs. Toliau nenaudokite ir neremontuokite prietaiso.

Pagrindinis jungiklis

→ Kilus pavojui ar norėdami greitai išjungti įrenginį, pasukite pagrindinį jungiklį į padėtį „0/IŠJ.“. → Norėdami apsaugoti įrenginį nuo atsitiktinio jungimo, pasukite pagrindinį jungiklį į padėtį „0/IŠJ.“ ir ištraukite raktą.

Valdymo ir funkciniai elementai

1 Stūmimo rankenos tvirtinimo varžtas (2x) 2 Dulkių filtras 3 Dulkių maišelis 4 Galinė tarpinė juosta (prieš nešvarumų kamerą) 5 Įkroviklis (tik KM 75/40 W Bp Pack) 6 Baterijos (tik KM 75/40 W Bp Pack) 7 Varantieji ratai 8 Šoninė tarpinė juosta 9 Valomasis velenas 10 Priekinė tarpinė juosta 11 Stambių atliekų sklendė 12 Varomieji ratai su stovėjimo stabdžiais 13 Šoninės šluotos tvirtinimas 14 Šoninė šluota 15 Gaubto dangtelis 16 Prietaiso gaubtas 17 Baterijų įkroviklio kištukas (tik KM 75/40 W Bp) 18 Stūmimo rankena 19 Rankena važiuoti pirmyn 20 Stambių atliekų sklendės pakėlimo ir nuleidimo rankena

Valdymo plotas

1 Pagrindinis jungiklis 2 Šoninės šluotos pakėlimo ir nuleidimo rankena 3 Dulkių filtro dangčio užsukamasis dangtelis 4 Nešvarumų kameros pavalkėlis 5 Dulkių filtro valymo sistema 6 Drėgno ir sauso valymo dangtelis

Pagrindinis jungiklis

0/OFF Variklis išjungtas

1 Variklis ijungtas

A Rakto ištraukimas

B Sutrikimų indikatorius

C Baterijos indikatorius

Rakto ištraukimas

→ Pagrindinio jungiklio raktą pasukite už padėties „0“ ir ištraukite.

Prietaiso gaubto atidarymas

Pastaba

Įrenginio gaubtas atblokuojamas pagrindinio jungiklio raktu.

→ Pagrindinio jungiklio raktą įkiškite į gaubto dangtelį ir pasukite 90° laikrodžio rodyklės kryptimi. → Už rakto ištraukite gaubto dangtelį. → Atverkite prietaiso gaubtą.

Prietaiso gaubto uždarymas

→ Uždarykite įrenginio gaubtą, gaubto dangtelis užsifiksuos automatiškai.

Prieš pradedant naudoti

Pastabos dėl iškrovimo

⚠PAVOJUS

Susižalojimo pavojus, pažeidimų pavojus! Perkraudami įrenginį, atsižvelkite į jo svorį!

Tuščio jrenginio masė (transportavimo masė)

KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg

Leistinas bendras svoris
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Iškrovimas

→ Išimkite iš dėžės. → Pašalinkite medines ratų apsaugas ir ranka pakelkite prietaisą nuo plokštės. → Atleiskite stovėjimo stabdį.

Stūmimo rankenos montavimas

→ Atsukite varžtus. → Nustatykite stūmimo rankeną. → Priveržkite varžtus.

Šoninės šluotos montavimas

Pastaba: prieš paversdami prietaisą, išimkite nešvarumų kamerą ir palenkite pirmyn stūmimo rankeną. Nestatykite prietaiso ant stūmimo rankenos.

→ Šoninę šluotą įkiškite į jungtį ir tvirtai užveržkite.

Baterijos

Saugos nurodymai dėl baterijos

Naudodami baterijas būtinai laikykitės šių nurodymų:

	Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir transporto priemonės instrukcijoje!
	Naudokite akių apsaugos priemones!
	Saugokite vaikus nuo rūgščių ir baterijų!
	Sprogimo pavojus!
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti ki-birkštis ir rūkyti!
	Išėsdinimo pavojus!
	Pirmoji pagalba!
	Įspėjimas!
	Atliekų tvarkymas!
	Akumuliatorių baterijos neiš-meskite į šiukšlių konteinerį!

Pavojus

Sprogimo pavojus! Nedėkite ant baterijos, t.y. ant sekcijų jungčių polių, įrankių ar panašių daiktų.

⚠ Pavojus

Sužalojimų pavojus! Švinas jokiu būdu negali patekti ant žaizdų. Po kontakto su baterijomis būtinai nusiplaukite rankas.

⚠ PAVOJUS

Gaisro ir sprogimo pavojus!

• Draudžiama rūkyti ir naudoti atviros ugnies šaltinius.
• Užtikrinkite pakankamą patalpų, kuriose įkraunamos baterijos, vėdinimą, nes įkraunant baterijas išsiskiria ypač sprogios dujos.

⚠ Pavojus

Išsėdinimo pavojus!

• Į akis ar ant odos užtiškusią rūgštį gau- siai nuplaukite švariu vandeniu.
• Po to nedelsdami kreipkitės į gydytoją.
• Užterštus drabužius išplaukite vande- niu.

Rekomenduojamos baterijos

	Užsakymo Nr.	Tūris Oro srautas
60 Ah, techninė priežiūra nereika-linga	6.654-226.0*	1,65** 0,66***

* Įrenginiui reikalingos 2 baterijos

** m³

*** m³/h

Didžiausi baterijų matmenys

Ilgis	Plotis	Aukštis
267 mm	177 mm	190 mm

Rekomenduojami įkrovikliai

	Užsakymo Nr.
Įkroviklis	6.654-225.0

Baterijų įdėjimas ir prijungimas

Modelio KM 75/40 W Bp Pack baterijos ir įkroviklis jau sumontuoti.

→ Atverkite prietaiso gaubtą. → Uždėkite baterijas ant variklio atramos. → Pritvirtinkite baterijas juosta.

→ Prijunkite poliaus gnybtą (raudonas kabelis) prie teigiamo poliaus (+). → Priveržkite prie baterijų jungiamuosius laidus. → Prijunkite poliaus gnybtą prie neigiamo poliaus (-).

Pastaba: baterijos polius ir gnybtus patepkite polių apsaugos priemone.

Naudokite tik baterijas su uždengiamais poliais. Jei pametėte polių uždangas, jas pakeiskite.

ATSARGIAI

Prieš naudodami prietaisą, įkraukite maitinimo elementus.

Baterijų įkrovimas

⚠Pavojus

Sužalojimų pavojus! Įkroviklį leidžiama naudoti tik, jei nepažeistas maitinimo kabelis. Pažeistą maitinimo kabelį nedelsiant turi pakeisti gamintojas, klientų aptarnavimo tarnyba arba kvalifikuotas specialistas. △PAVOJUS

Srovės smūgio pavojus. Laikykitės reikalavimų dėl elektros tinklo ir saugiklio. Įkroviklį naudokite tik sausose, gerai vėdinamose patalpose.

Pastaba: tuščia akumuliatoriaus baterija įkraunama maždaug per 12 valandų. ⚠Pavojus

Sužalojimų pavojus! Naudodami baterijas, laikykitės saugos reikalavimų. Laikykitės įkroviklio gamintojo naudojimo instrukcijos.

Dėmesio: Bateriją įkrauti galima tik kambario temperatūroje!

Nuoroda: Serijinis prietaiso modelis tiekiamas su techninės priežiūros nereikalaujančiomis akumuliatoriaus baterijomis.

→ Atidarykite prietaiso gaubtą.

→ Įkiškite įkroviklio kištuką į rozetę.

Nuoroda: Įkroviklis valdomas elektronine įranga ir automatiškai užbaigia įkrovimo procesą. Įkraunant baterijas automatiškai nutraukiamos visos prietaiso funkcijos.

1 Akumuliatoriaus būsenos indikatorius. Kai prijungtas tinklo kištukas, baterijos būsenos indikatorius rodo įkrovos pažangą:

Baterijos jkraunamos	Mirksi žalia spalva
Baterijos jkrautos	šviečia žalios spalvos šviesa
jkroviklio sutrikimas	šviečia raudona spalva
lvyko klaida n iš klaidų lentelės	n kartų mirkteli raudonai su pauze

Klaidų lentelė:

1	Neprijungta baterija
2	Baterijos poliai sukeisti vietomis
3	Stipriai išsikrovusi baterija
4	Įkrovimo charakteristikos problema
5	Maitinimo blokas per karštas
6	Aparatinės įrangos sutrikimas
7	Ryšio klaida (maitinimo bloko režimas)

Kad baterija veiktų ilgai, ji visada turi būti iki galo įkrauta.

KM 75/40 W Bp įkrovos procedūra

→ Atverkite prietaiso gaubtą.

→ Įkroviklio kabelį prijunkite prie valomojo

įrenginio įkrovimo lizdo

→ Įkroviklio tinklo kištuką įjunkite į elektros tinklą ir įjunkite įkroviklį.

Baigus įkrauti

■ KM 75/40 W Bp Pack → Ištraukite maitinimo laidą. → Maitinimo laidą apsukite apie įkroviklio kabelio laikiklį. → Uždarykite prietaiso gaubtą. ■ KM 75/40 W Bp → Išjunkite įkroviklį ir ištraukite tinklo kištuką. → Ištraukite prie prietaiso prijungtą įkroviklio kabelį. → Uždarykite prietaiso gaubtą.

Akumuliatoriaus baterijos

išmontavimas

→ Atverkite prietaiso gaubtą. → Prijunkite poliaus gnybtą prie neigiamo poliaus (-). → Priveržkite prie akumuliatoriaus baterijų jungiamuosius laidus. → Prijunkite poliaus gnybtą prie teigiamo poliaus (+). → Atlaisvinkite juostą. → Išimkite akumuliatoriaus bateriją. → Naudotą bateriją utilizuokite pagal galiojančias nuostatas.

Naudojimo pradžia

Bendrieji nurodymai

⚠PAVOJUS

Susižalojimo pavojus! Prieš išimdami nešvarumų kamerą, išjunkite prietaisą.

Pastaba: prietaisą paleiskite tik uždarius gaubtą.

→ Pastatykite prietaisą ant lygaus paviršiaus. → Išjunkite variklį. → Stovėjimo stabdžio fiksavimas.

Patikros ir techninės priežiūros darbai

→ Patikrinkite baterijos įkrovos lygį. → Patikrinkite šoninį siurblį. → Patikrinkite besisukantį šepetį. → Išvalykite dulkių filtrą. → Ištuštinkite nešvarumų kamerą.

Pastaba: aprašymą žr. skyriuje „Patikra ir techninė priežiūra“.

Naudojimas

⚠Pavojus

Ilgą laiką laikant prietaisą rankose, dėl vibracijos gali atsirasti kraujosrūvos.

Tačiau negalima nustatyti tam tikros naudojimo trukmės, kadangi tai priklauso nuo daugybės veiksnių:

• Asmens kraujotakos sutrikimų (dažnai šąlančių pirštų, pirštų formikacijos).
• Žemos aplinkos temperatūros. Rankoms apsaugoti dėvėkite šiltas apsaugines pirštines.
• Tvirtai laikydami prietaisą, išvengsite kraujosrūvų.
• Netrūkstamas naudojimas yra pavojingesnis nei naudojimas su pertraukomis.

Reguliariai ilgą laiką naudojant prietaisą ir pasikartojant tokiems požymiams (pavyzdžiui, pirštų šalimui ir formikacijai), patariame kreiptis į gydytoją.

Mašinos įjungimas

→ Atleiskite stovėjimo stabdį. Paleiskite variklį. → Pasukite pagrindinį jungiklį į padėtį „1“. Pastaba: šepetys ir šoninė šluota sukasi.

Važiavimo režimas

Važiavimas į priekį

→ Patraukite važiavimo pirmyn rankeną. Pastaba: važiavimo greitį galite tolygiai reguliuoti traukdami važiavimo pirmyn rankeną.

Laisva eiga

→ Atleiskite važiavimo pirmyn rankeną. Prietaisas išsijungia.

Kliūčių apvažiavimas

Stovinčių kliūčių apvažiavimas iki 30 mm atstumu:

→ Kilstelėkite stambių atliekų sklendę. → Važiuokite į priekį lėtai ir atsargiai.

Stovinčių kliūčių apvažiavimas daugiau nei 30 mm atstumu:

→ Kliūtis galima apvažiuoti tik naudojant tinkamą platformą.

Valymas

⚠Pavojus

Sužalojimų pavojus! Jei stambių atliekų sklendė atvira, besisukantis šepetys gali stumti į priekį akmenis ar skaldą. Užtikrinkite, kad nebūtų sužaloti žmonės, gyvūnai ir pažeisti daiktai.

ATSARGIAI

Nevalykite pakuočių, vielų ir panašių daiktų, nes tai gali pažeisti prietaiso mechaninę įrangą.

Pastaba: norėdami pasiekti optimalų valymo rezultatą, pasirinkite tinkamą judėjimo greitį.

Šlavimas pakėlus stambių atliekų sklendę

Pastaba: norėdami sušluoti iki 50 mm aukščio daiktus, pavyzdžiui, cigarečių pakelius, trumpam pakelkite stambių atliekų sklendę.

Stambių atliekų sklendės pakėlimas:

→ Patraukite stambių atliekų sklendės pakėlimo rankeną. Stambių atliekų sklendės nuleidimas: → Atleiskite stambių atliekų sklendės pakėlimo rankeną.

Pastaba: optimaliai valoma tik nuleidus iki galo stambių atliekų sklendę.

Šlavimas šonine šluota

→ Šoninės šluotos nuleidimo rankeną nustatykite į priekį. Šoninė šluota nuleidžiama.

Sausų grindų šlavimas

Pastaba: dirbdami reguliariai ištuštinkite nešvarumų kamerą.

Pastaba: dirbant reikia reguliariai valyti dulkių filtrą.

→ Uždarykite drėgno ir sauso valymo dangtelį.

Drėgnų arba šlapių grindų šlavimas

→ Atidarykite drėgno ir sauso valymo dangtelį.

Pastaba: šitaip filtras apsaugomas nuo drėgmės.

Baterijos indikatorius

Veikiant prietaisui, baterijų indikatorius rodo baterijų įkrovos lygį:

visiškai įkrauta žiba žalići
30% likusi įkrova	žiba geltonai
10% likusi įkrova	mirksi raudonai
Apsauga nuo per didelės iškrovos, prietaisas išsijungia automatiškai	žiba raudonai

Trikčių rodmuo

Gedimo indikatorius rodo, ar yra prietaiso gedimas:

Variklio valdymo sutriki-mas

mirksi raudonos spalvos šviesa

Dulkių filtro valymas

→ Filtro valymo rankeną kelis kartus patraukite pirmyn ir atgal.

Dulkių maišelio ištuštinimas

⚠PAVOJUS

Susižalojimo pavojus! Prieš išimdami nešvarumų kamerą, išjunkite prietaisą.

Pastaba: tuštindami nešvarumų kamerą, užtikrinkite, kad nebūtų pažeista tarpinė juosta.

Pastaba: didžiausia leistina nešvarumų kameros apkrova yra 40 kg.

→ Išvalykite dulkių filtrą. → Patraukite į viršų nešvarumų kameros pavalkėlį. → Ištraukite nešvarumų kamerą. → Ištuštinkite nešvarumų kamerą. → Įstumkite nešvarumų kamerą. → Nešvarumų kameros pavalkėlį paspauskite žemyn.

Prietaiso išjungimas

Išjunkite variklį.

Pasukite pagrindinį jungiklį į padėtį „0“.

Pakelkite šoninę šluotą. Užfiksuokite stovėjimo stabdį. Pagrindinio jungiklio raktą pasukite už padėties „0“ ir ištraukite.

Transportavimas

⚠ PAVOJUS

Sužalojimų ir pažeidimų pavojus! Transportuojant prietaisą, reikia atsižvelgti į jo svorį.

Išjunkite variklį. Pagrindinio jungiklio raktą pasukite už padėties „0“ ir ištraukite. Užfiksuokite stovėjimo stabdį. Pritvirtinkite prietaisą prie ratų pleištais. Apsaugokite prietaisą įtempiamaisiais diržais arba lynais. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

1 Tvirtinimo vieta virš stūmimo rankenos

2 Tvirtinimo vieta po prietaiso gaubtu

Pastaba: atkreipkite dėmesį į tvirtinimo varžtų žymes (grandinės simbolius) pagrindiniame rėme.

Pastaba: nesulenkite lynų ir trauklių.

Laikymas

⚠ PAVOJUS

Sužalojimų ir pažeidimų pavojus! Pastatant prietaisą laikyti, reikia atsižvelgti į jo svorį.

Laikinas prietaiso nenaudojimas

Ilgą laiką nenaudodami valomojo įrenginio, laikykitės šių reikalavimų:

→ Pastatykite prietaisą ant lygaus paviršiaus. → Išjunkite variklį. → Pagrindinio jungiklio raktą pasukite už padėties „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas. → Apsaugokite jį, kad nenuriedėtų. → Pakelkite besisukantį šepetį. Tam užfiksuokite abi reguliuojamąsias rankenas viršutinėje angoje. → Pakelkite šoninę šluotą. → Išvalykite valomojo įrenginio išorę ir vidų. → Prietaisą laikykite saugioje ir sausoje vietoje. → Atjunkite baterijos gnybtus.

→ Įkraukite baterijas maždaug kas 2 mėnesius.

Priežiūra ir aptarnavimas

Bendrieji nurodymai

• Remonto darbus gali atlikti tik įgaliota klientų aptarnavimo tarnyba arba šios srities kvalifikuotas, su atitinkamais saugos nurodymais susipažinęs personalas.
• Mobilių pramoniniam naudojimui skirtų prietaisų sauga turi būti tikrinama pagal VDE (Vokietijos elektrotechnikos asociacija) 0701.

Valymas

ATSARGIAI

Pažeidimo pavojus! Prietaisui plauti nenaudokite vandens žarnos arba aukšto slėgio vandens srovės (gali įvykti trumpasis jungimas arba kitoks prietaiso pažeidimas).

DĖMESIO

Atlikdami valymo darbus, ištraukite įkroviklio kištuką iš lizdo.

Prieš valydami atjunkite baterijos pliusinio poliaus gnybtą.

Prietaiso vidaus valymas

⚠ Pavojus

Sužalojimų pavojus! Naudokite respiratorių ir apsauginius akinius.

→ Atverkite prietaiso gaubtą. → Prietaisą nuvalykite šluoste. → Nupūskite prietaisą suslėgtu oru. → Uždarykite prietaiso gaubtą.

Prietaiso išorės valymas

→ Prietaisą nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.

Pastaba: nenaudokite agresyvių valymo priemonių.

Priežiūros intervalai

Naudotojo atliekami techninės priežiūros darbai

Kasdienė priežiūra:

→ Patikrinkite, ar nenusidėvėję valomasis velenas bei šoninė šluota ir nesusiviję juostos. → Patikrinkite, ar veikia visi valdymo elementai. → Patikrinkite, kaip veikia visos kontrolinės lemputės.

Priežiūra kas savaitę:

→ Patikrinkite, ar įtemptas, nenusidėvėjęs ir veikia pavaros dirželis. → Patikrinkite, ar pakankamai lengvai juda trosai ir judančios dalys. → Patikrinkite, ar tinkamai nustatytos ir nenusidėvėjusios trapinės juostos šlavimo srityje. → Patikrinkite besisukančio šepečio šlavimo plotą. → Išvalykite dulkių filtrą.

Pastaba: aprašymą žr. skyriuje „Techninės priežiūros darbai“.

Pastaba: visus techninės priežiūros darbus turi atlikti kliento įgalioti kvalifikuoti specialistai. Prašome bet kada kreiptis į firmos „Kärcher“ atstovus.

Klientų aptarnavimo tarnybos atliekami techninės priežiūros darbai

Techninė priežiūra praėjus pirmam mėnesiui arba po 5 eksploatavimo valandų:

→ Atlikite pirmąją patikrą.

Techninės priežiūros darbai kas 50 eksploatavimo valandų

Techninė priežiūra kas 100 eksploatavimo valandų arba kartą per pusmetį

Techninės priežiūros darbai kas 300 eksploatavimo valandų

Techninė priežiūra kas 500 eksploatavimo valandų arba kartą per metus

Pastaba: garantija suteikiama tik tais atvejais, kai garantijos teikimo laikotarpiu visus techninės priežiūros darbus pagal techninės priežiūros žurnalą atlieka įgaliota „Kärcher“ klientų aptarnavimo tarnyba.

Aptarnavimo darbai

Pasiruošimas:

→ Pastatykite prietaisą ant lygaus paviršiaus. → Pagrindinio jungiklio raktą pasukite už padėties „0“ ir ištraukite. → Stovėjimo stabdžio fiksavimas.

Bendrieji saugos reikalavimai

⚠PAVOJUS

Sužalojimų pavojus!

Išjungus variklis visiškai sustoja praėjus maždaug 3–4 sekundėms. Tuo metu būkite toliau nuo pavaros mechanizmo.

ΔJSPĖJIMAS

Prieš atlikdami techninės priežiūros ir remonto darbus palaukite, kol mašina pakankamai atvės.

Nelieskite įkaitusių dalių, pvz., pavaros variklio.

DĖMESIO

Atlikdami techninės priežiūros darbus, ištraukite įkroviklio kištuką iš lizdo.

Prieš atlikdami techninės priežiūros darbus atjunkite baterijos pliusinio poliaus gnybtą.

DĖMESIO

Prieš versdami prietaisą, išimkite baterijas ir nešvarumų talpyklą ir nulenkite stūmimo rankeną į priekį. Prietaiso nestatykite ant stūmimo rankenos.

Prieš valydami prietaisą, atlikdami jo techninės priežiūros darbus ir keisdami dalis, būtinai prietaisą išjunkite.

Važiavimo pavaros lyno nustatymas

Nustatyti lyną iš naujo reikia, jei prietaiso pavaros galios nepakanka važiuojant į kalną.

→ Atverkite prietaiso gaubtą. → Atsukite antveržlę. → Nustatykite reguliuojamąjį varžtą. → Tvirtai užveržkite antveržlę.

Besisukančio šepečio tikrinimas

→ Stovėjimo stabdžio fiksavimas. → Pašalinkite nešvarumų kamerą. → Pašalinkite valomojo veleno juostas arba virves.

Valomojo veleno keitimas

Keisti šepetį reikia, kai dėl nusidėvėjusių šepečio šerių akivaizdžiai suprastėja darbo rezultatai.

Prieš paverčiant prietaisą reikia išimti baterijas.

Prietaiso nestatykite ant stūmimo rankenos.

→ Stovėjimo stabdžio fiksavimas. → Išimkite dulkių maišelį. → Išimkite baterijas. → Palenkite prietaisą atgal.

→ Pakelkite stambių atliekų sklendę, įspauskite guolių įdėklą ir palenkite besisukantį šepetį pirmyn. → Išimkite besisukantį šepetį. → Ant pavaros ašies (kairėje) užmaukite naują besisukantį šepetį. → Kitoje pusėje besisukančio veleno balansyro angoje užfiksuokite guolių įdėklą.

ATSARGIAI

Pažeidimo pavojus! Užtikrinkite, kad besisukančio veleno balansyro angoje neužstrigtų šepečio šereliai.

Pastaba: sumontavę naują besisukantį šepetį, iš naujo nustatykite šlavimo plotą.

Besisukančio šepečio šlavimo ploto tikrinimas ir nustatymas

→ Pakelkite šluojamosios mašinos priekį, užvežkite ją ant lygaus grindinio, stipriai padengto dulkėmis arba kreida. → Stovėjimo stabdžio fiksavimas. → Įjunkite besisukantį šepetį maždaug 15-30 sekundžių. → Pakelkite šluojamosios mašinos priekį ir pavežkite ją į šoną.

Šlavimo plotas yra tolygaus lygiakampio formos, kurio plotis yra 30-40 mm.

Nustatymo sritis (-) 1...10 (+)
Mažiausias šlavimo plotas 1
Didžiausias šlavimo plotas	10
Naujas besisukantis šepe- tys	1...3

Šlavimo ploto nustatymas:

→ Atverkite prietaiso gaubtą. → Nustatykite kairiąją ir dešiniąją reguliuojamąsias rankenas ir užfiksuokite toje pat angoje.

• Reguliuojamąją rankeną užfiksuokite žemiau esančioje angoje (+): šlavimo plotas didinamas
• Reguliuojamąją rankeną užfiksuokite aukščiau esančioje angoje (-): šlavimo plotas sumažinamas → Patikrinkite šlavimo plotą.

Šoninės šluotos keitimas

Keisti šepetį reikia, kai dėl nusidėvėjusių šepečio šerių akivaizdžiai suprastėja darbo rezultatai.

Pastaba: prieš paversdami prietaisą, išimkite nešvarumų kamerą ir palenkite pirmyn stūmimo rankeną. Nestatykite prietaiso ant stūmimo rankenos.

→ Išsukite 3 varžtus apatinėje šoninės šluotos dalyje. → Nuimkite šoninę šluotą. → Naują šoninę šluotą įkiškite į jungtį ir tvirtai užveržkite.

Šoninės šluotos nuleidimo nustatymas

Nustatyti šepetį iš naujo reikia, kai dėl nusidėvėjusių šepečio šerių akivaizdžiai suprastėja darbo rezultatai.

→ Atverkite prietaiso gaubtą. → Atlaisvinkite sparnuotąsias veržles.

→ Nustatykite reguliuojamąjį varžtą. → Tvirtai prisukite sparnuotąsias veržles.

Stambių atliekų sklendės pakėlimo nustatymas

• Perstatyti reikia, jei stambių atliekų sklendės negalima pakankamai pakelti.
• Jei valymo rezultatai prastėja, pavyzdžiui, dėl priekinės dalies nusidėvėjimo, šiek tiek atleiskite lyną.

→ Atverkite prietaiso gaubtą. → Atsukite antveržlę. → Nustatykite reguliuojamąjį varžtą. → Tvirtai užveržkite antveržlę.

Tarpinių juostų nustatymas ir keitimas

Pastaba: prieš paversdami prietaisą, išimkite nešvarumų kamerą ir palenkite pirmyn stūmimo rankeną. Nestatykite prietaiso ant stūmimo rankenos.

■ Priekinė tarpinė juosta → Atleiskite tarpinės juostos fiksatorių. → Iš naujo nustatykite arba pakeiskite tarpinę juostą.

→ Tarpinės juostos apatinę padėtį nustatykite taip, kad ji būtų maždaug 0-10 mm išsikišusi atgal. → Nustatykite tarpinę juostą. → Priveržkite tarpinės juostos tvirtinamuosius varžtus. ■ Galinė tarpinė juosta → Pašalinkite nešvarumų kamerą. → Atleiskite tarpinės juostos fiksatorių. → Iš naujo nustatykite arba pakeiskite tarpinę juostą. → Tarpinės juostos apatinę padėtį nustatykite taip, kad ji būtų maždaug 0-10 mm išsikišusi atgal. → Priveržkite tarpinės juostos tvirtinamuosius varžtus. ■ Šoninės tarpinės juostos → Atleiskite tarpinės juostos fiksatorių. → Iš naujo nustatykite arba pakeiskite tarpinę juostą. → Norėdami nustatyti apatinę dalį, pakiškite daugiausiai 2 mm storio pagrindą. → Nustatykite tarpinę juostą. → Priveržkite tarpinės juostos tvirtinamuosius varžtus.

Dulkių filtro keitimas

ĮSPĖJIMAS

Prieš keisdami dulkių filtrą, ištuštinkite nešvarumų kamerą. Dirbdami su filtravimo įranga, naudokite respiratorių. Laikykitės saugos reikalavimų dėl smulkiųjų dalelių.

ATSARGIAI

Pažeidimo pavojus!

→ Neplaukite dulkių filtro. → Stovėjimo stabdžio fiksavimas. → Išvalykite dulkių filtrą.

→ Prieš laikrodžio rodyklę užsukite dulkių filtro dangčio užsukamąjį dantį. → Nuimkite dulkių filtro dangtį. → Pakeiskite dulkių filtrą. Patikrinkite, ar tinkamai įdėtas dulkių filtras (žr. pav.). → Iki galo užveržkite užsukamąjį dangtelį. ATSARGIAI

Jei užsukamasis dangtelis užveržiamas ne iki galo, prietaisas gali būti pažeistas. Pastaba: montuodami naują filtrą, užtikrinkite, kad nebūtų pažeistos jo klostės.

Saugiklio / relės keitimas

KM 75/40 W Bp

→ Atidarykite prietaiso gaubtą. → Pakeiskite pažeistą saugiklį ar relę. ■ KM 75/40 W Bp Pack

Saugiklis yra ant baterijos gnybto.

Dalys

Minkšta šoninė šluota 6.905	626.0
Skirta smulkiosioms dalelėms ant vidaus paviršių, atspari drėgmei.
Besisukantis šepetys,minkštas	6.906-886.0
Įrenginys su natūralaus pluošto šeriais: specialiai šluoti smulkias dulkes nuo lygių grindų patalpose.Neatsparus drėgmei, netinkamas abrazy-viniams paviršiams!

Besisukantis šepetys, kietas	6.906-885.0
Skirta jsisenėjusiems nešvarumams ant išorės paviršių, atspari drėgmei.
Besisukantis šepetys, antistatinis	6.906-950.0
Statiškai jsikraunantiems paviršiams, pa-vyzdžiui, kilimams ar dirbtinei vejai
Kilimu siurbimo įrengi-nys	2.641-571.0
Turinys: filtras, antistatinis šepetys, trigu-bas kreipiamasis ratukas

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Siurbiamasis įrenginys

Tipas: 1.049-xxx

Taikomi nacionaliniai standartai:

...

Taikyta atitikties vertinimo procedūra:

2000/14/EB: V priedas

Garso galios lygis dB(A)

Išmatuotas: 86

Garantuotas: 88

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Pagalba gedimų atveju

Gedimas Šalinimas
Prietaisas nejsijungia	Gaubto kontaktinis jungiklis išjungė prietaisą. Įrenginio gaubto uždarymas
	Bateriju įkrovimas
	Patikrinkite perkrovos saugiklj
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Variklis veikia, tačiau mašina neva-žiuoja	Nustatykite važiavimo pavaros lyną
	Patikrinkite trapecinį diržą
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Važiuodamas į įkalnę, prietaisas sustoja	Pasirinkite kelią su žemesne įkalne
	Patikrinkite perkrovos saugiklj
	Nustatykite važiavimo pavaros lyną
	Patikrinkite trapecinį diržą
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Valomasis velenas sustoja, sutriki-mų indikatorius šviečia raudonai	Pagrindinį jungiklj pasukite į „OFF“ padėtį, patikrinkite, ar šepečiuose nejstrigo daiktų. Prireikus pa-sirinkite mažesnę įkalnę. Vėl įjunkite pagrindiniu jungikliu. Keletą kartų pakartojus šį procesą, valdy-mo sistema priverstinai sustabdoma 2 minutėms, kad atauštų. Tuo metu prietaiso negalėsite jungti.
Prietaisas valo netinkamai	Patikrinkite, ar nesusidėvėję valomasis velenas ir šoninė šluota ir, jei reikia, pakeiskite.
	Patikrinkite, kaip veikia stambių atliekų sklendė
	Iš naujo nustatykite stambių atliekų sklendės lyną (reguliuojamuoju varžtu)
	Patikrinkite, ar pakankamai įtemptas ir tinkamai veikia diržas, jei reikia, pakeiskite jį.
	Perstatykite šlavimo plotą
	Pakeiskite besisukanį šepetį
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Prietaisas dulkėja	Patikrinkite, kaip veikia stambių atliekų sklendė
	Iš naujo nustatykite stambių atliekų sklendės lyną (reguliuojamuoju varžtu)
	Patikrinkite ir išvalykite arba pakeiskite dulkių filtrąNeplaukite dulkių filtro.
	Ištuštinkite dulkių maišelį
	Pakeiskite nešvarumų kameros tarpiklj
	Patikrinkite dulkių filtro tarpiklj
	Patikrinkite, ar nenusidėvėję tarpinės juostos, jei reikia, nustatykite arba pakeiskite.
Blogai valomi pakraščiai	Papildomai nustatykite šoninės šluotos nuleidimą
	Pakeiskite šoninę šluotą
	Nuleiskite šoninę šluotą
	Patikrinkite šoninės šluotos pavaros diržą
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Neveikia šoninės šluotos pakėlimo sistema	Patikrinkite šoninės šluotos pakėlimo sistemos lyną
	Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą
Naujas besisukantis šepetys liečia nešvarumų kamerą	Patikslinkite šlavimo ploto nuostatas abi reguliuojamąsias rankenas užfiksuodami aukštesnėje an-goje (1...3)

Techniniai duomenys

		KM 75/40 W Bp KM 75/40 W Bp Pack
Mašinos duomenys
Ilgis x plotis x aukštis (stūmimo rankena išlankstyta)	mm	1430 x 750 x 1190	1430 x 750 x 1190
Ilgis x plotis x aukštis (stūmimo rankena sulankstyta)	mm	1160 x 750 x 930	1160 x 750 x 930
Masė (be baterijų)	kg	79	79
Masė (su baterijomis) kg 125 125
Leistinas bendras svoris	kg 205 205
Judėjimo ir šlavimo greitis	km/h	4,5	4,5
Važiavimo posvyris (maks.)	%	12	12
Valomojo veleno skersmuo	mm 265 265
Šoninės šluotos skersmuo	mm 410 410
Didžiausias plotas	m3/h	3400	3400
Darbinė pusė be šoninės šluotos	mm	550	550
Darbinė pusė su šonine šluota	mm	750	750
Nešvarumų kameros talpa	l	40	40
Apsauga nuo purškiamo vandens	--	IPX 3	IPX 3
Variklis
Tipas	--	Nuolatinės srovės nuotolinis magnetinis variklis Sukimosi kryptis į dešinę
Įtampa	V	24	24
Nominalioji srovė	A	22	22
Nominalioji galia	W	400 400
Apsukų kiekis	1/min	2750	2750
Saugiklio rūšis	--	IP 20	IP 20
Baterija
Tipas	--	--	2x 12 V GiV
Talpa	Ah	--	60 (5h)
Svoris	kg --	23
Visiškai išsikrovusios baterijos įkrovimo trukmė	h	--	12
Darbo trukmė po kelių įkrovimų	h	--	ca. 1,5-2
Įkroviklis
Tinklo įtampa	V~	--	230
Išvado įtampa	V	--	24
Įkrovimo srovė	A	--	10
Tinklo dažnis	Hz	--	50/60
Elektros saugikliai
Centrinis	A	50	50
Valdymo sistemos saugiklis	A	2	--
Apsauga nuo per didelės iškrovos	--	per relę	per relę
Įkroviklis		--- T4A / 250 V AC
Filtravimo ir siurbimo sistema
Smulkių nešvarumų filtro plotas	m2	1,8	1,8
Naudojimo kategorija Sveikatai nepavojingų dulkių filtras	--	L	L
Siurbimo sistemos nominalusis subatmosferinis slėgis	mbar	5	5
Siurbimo sistemos nominalioji siurbimo apimtis	l/s	45	45
Aplinkos sąlygos
Darbinė temperatūra	°C	nuo -5 iki +40	nuo -5 iki +40
Įkrovimo temperatūra		---	Kambario temperatūra
Oro drėgmė, nesvarbi	%	0 - 90	0 - 90
Nustatytos vertės pagal EN 60335-2-72
Garso siėgio lygis L pA	dB(A)	71	71
Neapibrėžtis K pA	dB(A)	3	3
Garantuotas triukšmo lygis L wA + neapibrėžtis K wA	dB(A)	88	88
Neapibrėžtis K wA		2	2
Delno/rankos vibracijos poveikis	m/s2	3,7	3,7
Nesaugumas K	m/s2	0,2	0,2

Gamintojas pasilieka teisę atlikti techninius pakeitimus.
