Produkto tipas	Sniego pūstuvas valdomas einant
Prekės ženklas	STIGA
Modelis	ST 3256 P
Valymo plotis	56 cm
Maksimalus sniego aukštis	Apie 30 cm
Variklis	4 taktų benzininis
Užvedimas	Rankinis (starteris) ir elektrinis (230 V, pasirinktinai)
Transmisija	5 priekinės, 2 atbulinės pavaros
Išmetimo vamzdžio orientavimas	Rankinis su ratuku, sukimasis 180°
Deflektorius	Reguliuojamas aukštyn/žemyn svirtimi
Žibintai	Pasirinktinai
Kuro bakas	Talpa nenurodyta
Variklio alyva	Periodinis keitimas (žr. vadovą)
Saugumas	Uždegimo raktas, variklio sustabdymas, apsaugos
Svoris	Apie 80 kg
Matmenys (ilgis x plotis x aukštis)	Apie 60 x 70 x 60 cm

Dažnai užduodami klausimai - ST 3256 P STIGA

Kaip užvesti šaltą variklį?

Šalto užvedimo metu atidarykite kuro čiaupą, įdėkite raktą ir pasukite, jei reikia. Nustatykite akceleratorių į pilną režimą, įjunkite droselį, tada 2–3 kartus paspauskite starterio siurblį. Naudokite rankinį arba elektrinį starterį. Užvedę variklį, išjunkite droselį.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar įdėtas uždegimo raktas, ar yra kuro, ar įjungtas droselis (šaltas užvedimas) ir ar buvo naudojamas starterio siurblys. Jei variklis užlietas, palaukite keletą minučių nenaudodami starterio siurblio. Peržiūrėkite gedimų nustatymo lentelę vadove.

Kaip nustatyti išmetimo vamzdį?

Naudokite prietaisų skydelyje esantį ratuką, kad nukreiptumėte vamzdį norima kryptimi. Srovės aukščiui reguliuoti naudokite deflektoriaus svirtį: į priekį – žemyn, atgal – aukštyn.

Kokią variklio alyvą naudoti ir kaip patikrinti lygį?

Naudokite tinkamą 4 taktų variklio alyvą (žr. techninių duomenų lentelę). Patikrinkite lygį matuokliu: pastatykite mašiną ant lygaus paviršiaus, nuvalykite matuoklį, įkiškite jo neįsukdami, tada ištraukite. Lygis turi būti tarp L ir H. Jei reikia, papildykite.

Kaip pakeisti mašinos greitį?

Sustabdykite mašiną atleisdami važiavimo ir sraigtinio veleno valdiklius. Tada perjunkite pavarų svirtį į norimą padėtį (5 priekinės, 2 atbulinės). Neperjunkite pavarų važiuodami, kad nepažeistumėte transmisijos.

Ką daryti, jei atsiranda neįprastų vibracijų?

Nedelsdami sustabdykite variklį, ištraukite raktą ir apžiūrėkite mašiną. Priveržkite visas tvirtinimo detales. Jei sraigtinis velenas ar ratas yra pažeisti, kreipkitės į įgaliotąjį techninės priežiūros centrą.

Kaip išvalyti mašiną po naudojimo?

Išjungę variklį ir ištraukę raktą, naudokite mentelę, kad išvalytumėte išmetimo vamzdį ir pašalintumėte sniego likučius. Variklį valykite šepetėliu arba suslėgtu oru. Nepurkškite vandens tiesiai ant variklio.

Kokia procedūra laikant mašiną ilgiau nei 30 dienų?

Uždarykite kuro čiaupą ir leiskite varikliui veikti, kol jis sustos dėl kuro trūkumo. Jei reikia, išleiskite variklio alyvą. Kruopščiai išvalykite, patikrinkite, ar nėra pažeidimų, jei reikia, atnaujinkite dažus ir laikykite uždaroje patalpoje.

Kaip naudoti elektrinį užvedimą?

Įsitikinkite, kad kištukinis lizdas yra įžemintas ir apsaugotas automatinio išjungiklio. Prijunkite maitinimo laidą prie 230 V lizdo, tada paspauskite užvedimo mygtuką. Kai variklis užsiveda, nedelsdami atjunkite kištuką.

Ką daryti, jei išmetimo vamzdis užsikimšęs?

Sustabdykite variklį, ištraukite raktą ir palaukite, kol visos judančios dalys visiškai sustos. Naudokite mentelę sniegui pašalinti. Niekada nekiškite rankų į vamzdį neišjungę variklio.

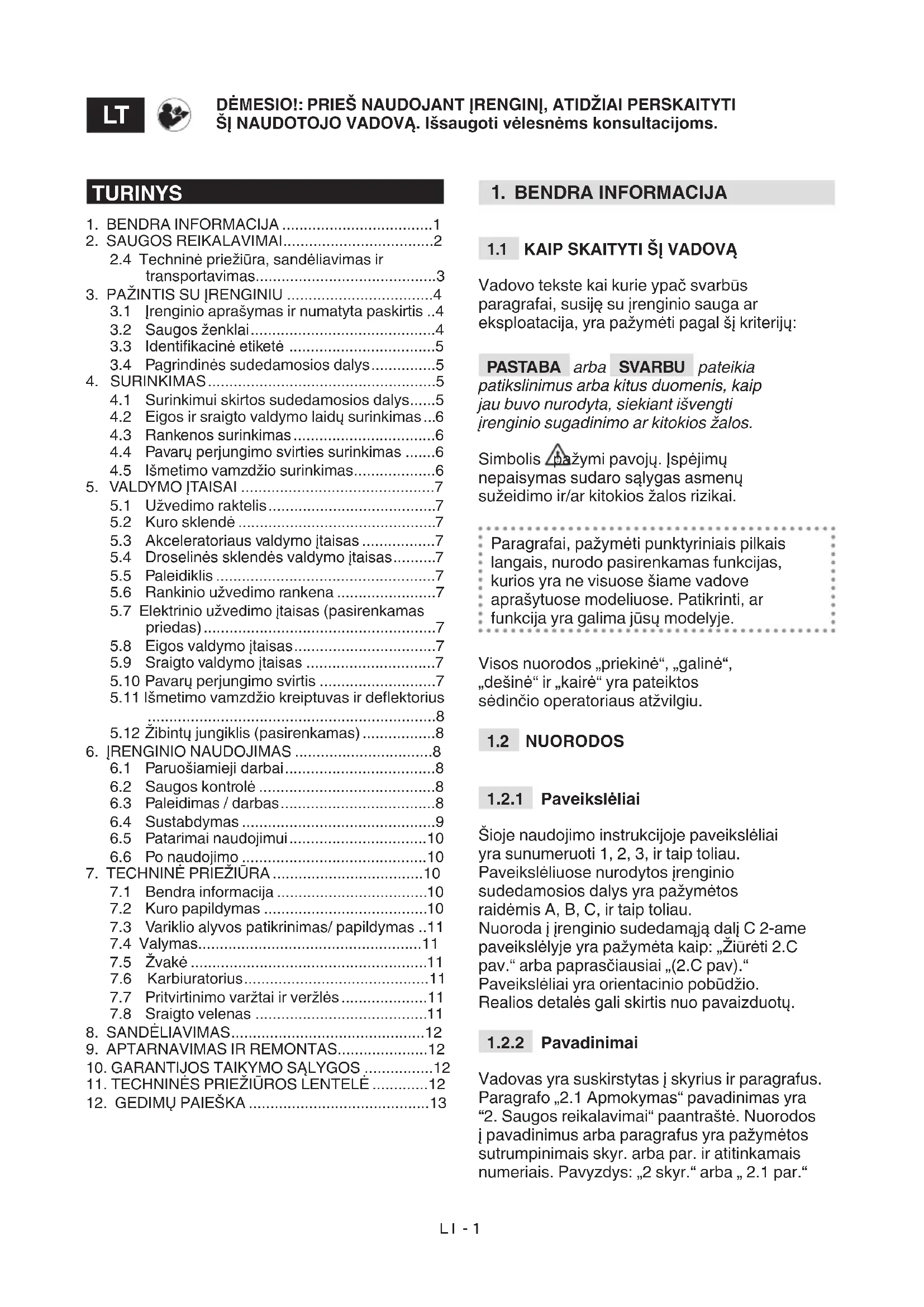

NAUDOJIMO INSTRUKCIJA ST 3256 P STIGA

2.4 Technine prieziura, sandeliavimas ir transportavimas. 3

1. PAZINTIS SU JRENGINIU 4

3.1 Irenginio aprasymas ir numatya paskirtis ..4
3.2 Saugos zenklai 4
3.3 Identifikaciné etiketé 5
3.4 Pagrindinesudedamosios dalys..5

1. SURINKIMAS 5

4.1 Surinkimui skirtos sudedamosios dalys.....5
4.2 Eigos ir sraigto valdymo laidu surinkimas...6
4.3 Rankenos surinkimas 6
4.4 Pavaru perjungimo svirties surinkimas ....6
4.5 Ismetimo vamzdizio surinkimas.. 6

1. VALDYMO ITAISAI 7

5.1 Uzvedimo raktelis..7
5.2 Kuro sklendè 7
5.3 Akceleratoriaus valdymo jtaisas 7
5.4 Droselines sklendés valdymo itaisas...7
5.5 Paleidiklis 7
5.6 Rankinio užvedimo rankena 7
5.7 Elektrinio užvedimo jtaisas (pasirenkamas priedas) 7
5.8 Eigos valdymo itaisas.. 7
5.9 Sraigto valdymo itaisas 7
5.10 Pavaru perjungimo svirtis 7
5.11 Ismetimo vamzdizio kreiptuvas ir deflektorius 8
5.12 Zibintu jungiklis (pasirenkamas) 8

Vadovo tekste kai kurie ypač svarbūs
paragrafai, susiję su jrenginio sauga ar
eksploatacija, yra pažyměti pagal ší kriteriju:

PASTABA arba SVARBU pateikia patikslinimus arba kitus duomenis, kaip jau buvo nurodyta, siekiant isvengti irenginio sugadinimo ar kitokios zalos.

Simbolis pažymi pavoju. Ispëjum nepaisymas sudaro salygas asmenu sužeidimo ir/ar kitokios Žalos rizikai.

Paragrafai, pažyměti punktyriniais pilkais langais, nurodo pasirenkamas funkcjjas, kurios yra ne visuose šiame vadove aprasytuose modeliuose. Patikrinti, ar funkcjija yra galima jusu modelyje.

Visos nuorodos, prikeine, "galine", desine ir, kaire yra pateiktos sedincio operatoriaus atzvilgiu.

1.2 NUORODOS

1.2.1 Paveiksléliai

Sioje naudojimo instrukcijoe paveiksleliai yra sunumeruoti 1,2,3,ir taip toliau. Paveikslliuose nurodytos jrenginio sudedamosios dalys yra pazymetos raidemis A,B,C,ir taip toliau. Nuoroda j renginio sudedamaja dalj C 2-a paveikslelyje yra pazymeta kaip:Ziureti 2 pav."arba paprasciausiai,(2.C pav).Paveiksleliai yra orientacinio povudzio. Realios detales gali skirtis nuo pavaizduot

1.2.2 Pavadinimai

Vadovas yra suskirstytas j skyrius ir paragrafus. Paragrafo ,2.1 Apmokymas" pavadinimas yra "2. Saugos reikalavimai" paantraste. Nuorodos j pavadinimus arba paragrafus yra pazymetos sutrumpinais skyr. arba par. ir atitinkamais numeriais. Pavyzdys: ,2 skyr." arba , 2.1 par."

2. SAUGOS REIKALAVIMAI

2.1 APMOKYMAS

Pries naudoant jrenginj, atidzai perskaityi sj instrukcijv vadva.

Susipazinti su Irenginio valdymo jtaisais ir su tinkamu jo naudojimu. Ismokti skubiai sustabdyti varikli. Ispejmu ir instrukciju nesilaikymas gali buti gaisru ir/arba rimtu suzalojmu priezastimi. Ispejimus ir instrukcijas issaugoti volesnems konsultacijoms.

• Niekada neleisti, kad jrenginiu naudotusi vaikai arba asmenys, kurie nera kaip reikiant susipazine su instrukcijomis. Vietiniai jstatymai gali nustatyti minimalu naudotojo amziu.
• Niekada nenaudoti jrenginio, jei naudotojas yra pavarges ar prastai jauciasi, arba vartojo vaistus, narkotines medziagas, alkoholj arbaKitas medziagas, kurios galétu tureti neigiamos itakos jo gebejimui reaguoti ir sutekti demesi.
• Prisiminti, kad operatorius ar jrenginio naudotojas yra atsakingas už nelaimingus atsitikimus bei Žalá, padaryta kitiems asmenims arba ju turbui. Naudotojas pats atsako už potencialí rizika, susijusia su apdirbamo Plato jvertinimu,jis turi pasirupinti visomis butinomis priemonémis, užtikrinanciomis jo paties ir kitu asmenu sauguma, ypač dirbant šlaituose, siurksćioje, slidžioje ar nestabilioje dirvoje.

2.2 PARUOSIAMIEJIDARBAI

Asmeninés apsaugos priemonés (AAP)

Eksploatuoti sniego valytuva tik devint tinkama apranga.
- Aveti evalyne, kuri ant slidziu pavirsiu uztikrintu gera sukibima.
- Eksploatavimo, technines prieziuros ar remonto darbu metu visada naudoti apsauginius akinius arba kauke. Varikliniu jrenginiu darbo metu galimas pašaliniu kunu patekimasjisakis.
- Naudoti apsaugines ausines.

Darbo teritorija / Irenginys

Kruopschiai apziureti reikiamauvaltyt vietair paalinti visus matomus paalinius kunus.Pavyzdziui, duru kilimelius,rogutes, lentes, laidus ir t.t.

Pries paleidziat varikli, patikrinti, ar visi valdymo itaisai, kurie aktyvuoha judancias detales, yra isjungti.
- Nureguliuoti sraigto apsauginio gaubto aukstj zvyruotu arba uolétuy pavirsiu nušlavimui
Pries pradedant valyi sniega, palaukti, kol variklis ir jrenginys prisitaikys prie lauko temperaturos

Vidaus degimo varikliai: degalai

Ispejimas: degalai labai lengvai užsiliepsnoja. Elgtis atsargiai!
- Degalus visada laikyti tinkamose talpyklose.
Degalu jpylimo ar papildymo darbus atlikti tik lauke ir naudojant piltuveli, sios operacijos metu nerukyti.
- Degalus pildyti pries užvedant variklj. Niekada neatidarineti bako kamšćio ir nepilti degalu varikliui veikiant arba kai variklis yra dar jkaites.
- Jei degalai issipila, neužvedineti variklio, bet patraukti jrenginj nuo degalu issipylimo vietos ir nedelsiant išvaltyt bet kokius issipilusiq degalu likucius ant jrenginio ar zenès pavirsiaus
- Gerai užsukti bako kamstj ir degalu talpyklu dangcius.
Vengti degalu kontakto su drabuziais, o degalams issiliejus ant rubu, persirengti ir tik tada paleisti variklj.

2.3 EKSPLOATAVIMO METU

Darbo teritorija

• Niekada nenaudoti jrenginio potencialiai sprogioje aplinkoje, kurioje yra degiu skysciu, duju ar dulkiu. Elektros kontaktai arba mechanine trintis gali sudaryti salygas ziezirbu atsiradimui, jos gali uzdegti dulkes ar garus.
• Nepaleidineti variklio uždarose patalpose, kur gali kauptis pavojingi anglies monoksido dumai. Paleidimo operacijos turi buti vykdomos lauke arba gerai védinamoje vietoje. Visuomet prisiminti, kad išmetamosios dujos yra toksiškos.
  Dirbtik dienos sviesoje arba prie gero dirbtinio apsvietimo ir gero matomumo salygomis.
• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrétu kitas suauges asmuo.
• Atkreipti ypatinga demesi, kai jrenginys yra eksploatuojamas ant zvyro takeliu, saligatviir keliu arba kai juos kerta. Atkreipti demesi nepastebimus pavojus.
• Kai jrenginys yra naudojamas netoli kelio, atkreipti demesj eismaj.

Elgesys

• Nekreipti ismetimo vamzdzio angos priesveja arba asmenu, gyvunu, transporte priemoniu, pastatu kryptimi, nes jiems gali buti padaryta za la del sniego ar sniege pasislepusi daiktu. Niekam neleisti stoveti priesais jrenginj.
• Niekada nenaudoti sniego valtuvo netoli tvoru, automobiliu, langu, stikliniu aptvaru ir t.t. jei ismetimo vamzdzio deflektorius nera tinkamai nureguliuotas.
• Niekada nekišti ranku ir pedu prie besisukanciu detaliu. Visada laikytis atokiau nuo sniego ismetimo vamzdizio angos. Išlaikyti visada švaru ismetimo vamzdj.
• Jei sniego valtyuvas susiduria su svetimkuniais arba pasireiskia nejprasta vibracija, isjungti variklj, isimi raktelj, palaukti, kol judancios detales sustosir kruopsciai apziureti jrenginj patikrinant, arjis nebuvo sugadintas. Paprastai vibracija yra gedimo pozymis. Pries vel naudojanj renginj, atliki reikiamus remonto darbus.
  Pries paliekant jrenginj, atjungti visus valdymo itaisus ir istraukti uzedimo raktelj is jo ertmes jrenginyje.
  Pries atliekant remonto, valymo, patikrinimo, reguliavimo darbus, isjungti variklj, isimtri raktelj, palaukti, kol judancios detales sustos (isskyrus kitokius sios instrukcijos nurodymus). Atjungti elektrros variklio laidus. (Pasirenkamas priedas)
• Niekada neliesti variklio daliu, kurios darbo metu jkaista. Nudegimo rizika.
• Nenaudoti jrenginio dideliu greiciu ant slidziu pavirsiu. Atkreipti ypatinga demesi dirbant atbuline eiga. Pries apsisukant ir apsisukimo metu ziureti sau uz nugaros, tokiu budu jsitikinant, jog nera kliuci.
• Kai jrenginys transportuojamas arba nera naudojamas, ijsungti sraigta.
• Visada tinkamai užsitikrinti pusiausvyra ir tvirtai laikyti rankena. Niekada nebęgti, tikźingsniuoti.

Naudojimo apribojimai

• Nenaudoti jrenginio isilgai slaito. Visada judeti is virsaus j apacia, po to is apacios j virsu. Atkreipti ypatinga demesi keiciant krypti ant slaito. Vengti staciu nuokalniu.
• Nenaudoti jrenginio, jei apsauginiai jtaisai yra nepakankami arba jei jie nera sumontuoti taisyklingai.
• Neisjunginéti ir nekeisti apsauginiu jtaisu.
• Nekaitalioti variklio parametru ir jo neperkrauti. Jeigu variklis yra verciamas dirbti pervirsiniu greiciu, dideja asmenu susizalojimo rizika.

• Neperkrauti jrenginio ji vairuojant pernelyg dideliu greiciu.

• Nekisti ranku i smetimo vamzdizio ar sraigto vidu, jei pries tai variklis nebuvo isjungtas ir nebuvo istrauktas raktelis.

2.4 TECHNÈ PriežIURA, SANDÉLIAVIMAS IR TRANSPORTAVIMAS

Periodiska technine prieziura ir taisy Klingas sandeliavimas padeda islaikyi jrenginio sauguma.

Suluzusios ar susidévésios detales turi buti pakeistos ir niekada netaisomos. Naudoti tik originalias detales: neoriginaliu atsarginiu ir/arba netaisyklingai sumontuoty daliu naudojimas, kelia pavoju Irenginio saugumui, gali salgygoti nelaimingus atsitikimus arba asmenu sužeidimus, bei atleidžia Gamintoja nuo bet kokiu jsipareigojimu ir atsakomybés.

Technine prieziura

• Jei reikia iustinti baka, sia operacija atlikti atvirame ore bei prie salto variklio.
• Siekiant sumažinti gaisro rizika, periodiskai tikrinti, ar nera alyvos ir/ arba degalu nutekëjimo.

Sandeliavimas

• Nepalikti degalu bake, jeigu drenginys yra paliekamas sandeliuoti patalpoje, kurioje degalu garai galétu kontaktuoti su atvira liepsna, ziežirbomis arba silumos saltiniais.
• Pries pastatant sniego valtytuva j uzdara patalpa, leisti atvesti varikliui.
• Jei sniego valtyuvas turi buti sandeliuojamas ilga laikotarpi, visada remtis naudojimo instrukcijos svarbiausia informacija.

Transportavimas

• Jei jrenginys turi buti transportuojamas sunkvezimyje arba priekaboje, visada naudoti tinkamo tvirtumo, ploci ir ilgio jlipimo rampas.
• Pakrauti jrenginj su isjungtu varikliu, jj stumiant bei dalyvaujant pakankamam asmeny skaiciui.
• Transportavimo metu užsukti degalu sklende (jei ji numatyta) ir tinkamai pritvirtinti jrenginj prie transporte priemonés lnu arba grandiniu pagalba.

2.5 APLINKOS APSAUGA

Naudojant irengini, aplinkos apsauga turi buti svarbus ir prioritetinis aspektas, piletinés visuomenes ir aplinkos, kurioje gyroname naudai.

Stengtis netrukdtyi kaimynams.
Kruopschia laikytis vietini teises aktu, susijusi su pakavimo medziagu,

alyvos, kuro, filtru, sugadintu detaliu
arba kitu elementu, salygojanciu stipru
neigiama poveikj aplinkai salinimu; sios
atliekos neturi buti metamos i siuksliu
deze, bet turi buti atskirtos ir perduotos
j specializuotus surinkimo punktus,
kuriuose bus pasirupinta ju perdirbimu.
- Irenginiobebenaudojimo atveju, jo nepaliki aplinkoje, bet, vadovaujantis vietiniais teisés aktais, kreiptis j specializuota atlieku surinkimo punkta.

3. PAZINTIS SU IRENGINIU

3.1 JRENGINIO APRASYMAS IR NUMATYTA PASKIRTIS

Sis jrenginys yra sniego valytuvas.

Jrenginys yra aprupintas kasimo sraigtu,
apsaugotu gaubtu, kuris nukreipia sniega
j ismetimo vamzdj. Sraigta varo variklis,
kuris taip pat valdo jrenginio eiga.
Jrenginys yra kontrluojamas valdymo itaisu,
esanciu ant prietaisy skydelio, pagalba.
Operatorius gali vairuoti jrenginj ir jjungti
pagrindines funkcjjas visada stovedamas
vairuotojo vietoje, uz jrenginio.

3.1.1 Numatyas naudojimas

Sis jrenginys yra sukurtas ir pagamantas sniego valymui, pervezimui ir ismetimui dirbant ant saligatviu, soduose, vaziujoamojoje dalyje ir kituose zenmes lygyje esanciuose pavirsiuose. Sniego valytuvas turi buti naudojasstik sniego pašalinimui.

3.1.2 Netinkamas naudojimas

Bet koksKitas naudiojimas,kitoks nei nurodyta auksciau,gali buti pavojingas ir salygoti zaalagasmenimsir/arba daiktams. Netinkamu naudiojimu laikoma (kaip nurodyta pavyzdziuose,taciau ne tik):

• Naudoti jrenginj pavirsiuose, esanciuose virs zemes lygio, tokiuose kaip gyvenamuju namu, garazu, verandu ar kitu struktury ar pastatu stogai.
• Jungti sraigta dirbant su kitokiais elementais, nei sniegas (pavyzdziuii zeme, zole, zvirgzdas, ir t.t.).
  Vilkti arba stumti krovinius

SVARBU Netinkamas Irenginio naudojimas panaikina garantijos galiojima ir atleidzia Gamintoja nuo bet kokios atsakomybés;

tokiu budu visa atsakomybe uz nuostolius
arba suzalojimus savo paties arba treciuju
asmenu atzvilgiu, tenka naudotojui.

3.1.3 Naudotojo tips

Sis jrenginys yra skirtas privatiems naudotojams, tai yra nepfessionaliems operoriams.
Sis jrenginys yra skirtas megejams.

SVARBU Irenginj privalo naudoti tik vienas operatorius.

3.2 SAUGOS ZENKLAI

Ant jrenginio yra pavaizduoti jvairus
simboliai (4 pav.).Ju paskirtis yra primiti
operatoriui, kaipjis turi elgtis, kad jrenginys
butu naudojamas atsargiai ir saugiai.
Simboliu reiksmes:

DÉMESIO!

DÉMESIO! Pries pradedant naudoti jrengini, perskaityi instrukcija.

PAVOJUS! Rankas ir pedes laikyti atokiau nuo besisukanciu detaliu.

PAVOJUS! Daiktu ismetimas. Nenukreipti ismetimo angos pašaliniu asmenu arba gyvūnú kryptimi.

PAVOJUS! Besisukantis rotorius. Visada laikytis atokiau nuo sniego ismetimo angos.

PAVOJUS! Darbo vietoje neturi buti asmenu, vaiku ir gyvūn.

DÉMESIO! Pries pradedant bet kokius jrenginio techninés prieziuros ar taisymo darbus, ištraukti raktelir paskaityi instrukcija.

PAVOJUS! Judant sraigtui,
draudziama ki sti rankas j ismetimo
kanalo vidu. Pries atkemsant
ismetimo vamzdj, sustabdyti variklj.

PAVOJUS! Laikytis atokiai nuo karstu pavirsiu.

PAVOJUS! Varikliai sklearnidzia anglies monoksida. NEUZVEDINETI Irenginio uzdarose patalpose.

PAVOJUS! Degalai yra lengvai užsiliepsnojanti ir sprogstam medziaga. Pries papildant kuro, ištraukti uzvedimo rakta ir leisti atvesti varikliui.

PAVOJUS! Gaisro arba sprogimo rizika. Nerukyti, nenaudoti atviros liepsnos arba užsiliepsnojimo saltiniu

PAVOJUS! Visada naudoti apsaugines ausines.

PAVOJUS! Naudoti
apsauginius akinius.

SVARBU Pazeistos arba nejskaitomos lipnios etiketes turi buti pakeistos naujomis. Uzsakyti naujas etiketes artimiausiame jgaliotame techninio aptarnavimo centre.

3.3 IDENTIFIKACINÉ ETIKETÉ

Identifikacinéje etiketéje yra pateikti sie duomenys (1 pav.):

1. Gamintojo adresas
2. Irenginio tipas
3. Garso galios lygis
4. CE atitikties zenklas
5. Variklio apsukos dirbant
6. Variklio galia
7. Variklio turis
8. Menuo / Pagaminimo metai
9. Serijos numeris
10. Gaminio kodas

Perrašyti jrenginio identifikacinius duomenis atitinkamuose etiketès, esancios virselio užpakinaléje puseje, laukuose.

SVARBU Naudoti identifikacinius pavadinimus, pateiktus identifikacinéje produkto etiketëje.

SVARBU Kaskart kreipiantis jjgaliotaji techninio aptarnavimo centra, naudoti identifikacinius pavadinimus.

3.4 PAGRINDINES SUDEDAMOSIOS DALYS

Jrenginj sudaro sios pagrindinesudedamosios dalys (1 pav.):

A. Korpusas
B. Prietaisu skydelis
C. Variklis
D. Degalu bakas

E. Kistukas elektriniam paleidimui (Pasirenkamas priedas)
F. Rankena rankiniam paleidimui
G. Deflektorius
H. Ismetimo vamzdis
I. Semtuvas
J. Sraigto apsauginis gaubtas
K. Sraigtas
L Islyginimo slides
M. Zibintai (Pasirenkamas priedas)
N. Ratas

4. SURINKIMAS

Sandéliavimo ir transportavimo sumetimais,
kai kurios jrenginio sudétinés dalys
néra surinktos tiesiogiai gamykloje,
todélJos turi buti sumontuotos nuémus
pakoupte bei laikantis siu nurodymu.

Ispakavimas ir galutinis surinkimas turi buti atliekami ant plokschio ir tvirto pavirsius, turi buti pakankamai erdvés pakuotei ir Irenginio judejimui, be to reikia visada naudotis tinkamais irankiais. Nenaudoti Irenginio, kol nera baigti darbai, aprsyti skyriuje „SURINKIMAS".

SVARBU Irenginys yra tiekiamas be variklines alvos ir be degalu.

4.1 SURINKIMUI SKIRTOS SUDEDAMOSIOS DALYS

Pakuotéje yra surinkimui skirtos sudedamosios dalys (3 pav.), išvardintos šioje lenteleje:

Pad.	Aprăsymas	Kiekis
A	Pavar掾 perjungimo svirtis	1
B	Pavar掾 perjungimo svirties pritvirtinimo varžtai	-
C	Varžtai ir veržlès rankenos pritvirtinimui	4
D	Pavar掾 perjungimo svirčių rankenëlès ir deflektoriaus kreiptuvas	2
E	Išmetimo vamzdžio kreiptuvo laidas	1
F	Piltuvas	1
G	Apsauginis raktelis	1
H	Išmetimo vamzdis	1
K	Išmetimo vamzdžio slydimoŽiedas	10
L	Varžtai ir elastinës poveržlès M8 x 20	6
M	Slydimo slidës	3

4.1.1 Ispakavimas

1. Atsargiai isardyti pakuote stengiantis nepamesti sudedamuju detaliu.

2. Perziureti dezeje esancius dokumentus, tame tarpe ir siq instrukcija.

3. Istraukti is dezés visas nesumontuotas sudedamjasias dalis.
4. Istraukti sniego valtyuva is dezés.
5. Deze irKitas pakavimo medziagas salinti laikantis vietiniu teises aktu.

4.2 EIGOS IR SRAIGTO VALDYMOLAIDU SURINKIMAS

Uzkabinti laido kilpa už atitinkamos aseles (5 pav.).

PASTABA Laidai yra is anksto jau surinkti prietaisu skydelyje.

4.3 RANKENOS SURINKIMAS

Rankena yra tiekiama su jau surinktu prietaisu skydeliu. Rankenos pritvirtinimo prie Irenginio varztai, pavaru keitimo svirties pritvirtinimo varztai, ismetimo vamzdzio pritvirtinimo varztai ir pavaru keitimo svirties bei deflektoriaus svirties rankenelles yra tiekiami atskiroje pakuoteje, kuri yra bendros irenginio pakuotes viduje. Surinkimatlikti taip:

1. Priartinti abu rankenos vamzdizio galus (6.A pav.) prie laikiklio (6.B pav.).
2. Ivesti j angas varztus ir verzles ir juos pritvirtinti.

4.3.1 Sviriči rankenu montavimas

Prisukti kiekviena rankena j sriegiuota pavaru keitimo svirties strypa (7.A pav.) ir sriegiuota deflektoriaus kreiptuvo svirties strypa (7.B pav.). Sutvirtinti užblokuojania verzle.

4.4 PAVARU PERJUNGIMOSVIRTIES SURINKIMAS

1. Ivesti pavaru perjungimo svirties sandura (8.A pav.) svirties anga (8.B pav.), taip sujungiant ja su transmisija ir sutvirtinti iterpiant verzle (8.C pav.).
2. Pritraukti virsutine pavaru perjungimo svirties dalj (8.D pav.) prie apatines pavaru perjungimo svirties dalies angos ir pritvirtinti jvedant kaistj (8.E pav.) ir spyruoklinj kaistj (jie yra is anksto surinkti pavaru perjungimo svirtyje) (8.F pav.).

4.5 ISMETIMO VAMZDZIO SURINKIMAS

1. Padeti slydimo质量和ieda (9.A pav.) ir ismetimo vamzdj (9.B pav.) ant sukabinimo junges (9.C pav.).
2. Ivesti slides (9.D pav.) po sukabinimo junge (9.C pav.) stengiantis, kad slides anga sutaptu su ismetimo vamzdizio pagarindo angomis.
3. Ivesti varztus su poverzlémis j angas ir juos pritvirtinti (9.E pav.).

4.5.1 Ismetimo vamzdizio kreiptuvo laido montavimas

Kreiptuvo laidopaskirtis yra sujungti ismetimo vamzdju kreiptuvo rankenele,esanca ant prietaisuyskydelio,tokiu budusudarant galimybes nukreipti ismetimo vamzdj norima kryptimi.

1. Pritvirtinti spiralinio sraigto bloka ant laikiklio, patikrinant ar spiralinio sraigto blokas yra jvestas teisingai is dantytos ismetimo vamzdizio puses (9.F pav.).
2. Ivesti kvadratine lankschiojo kabelio dalj j ertme, esancia ties apatiniu rankenos pagrindu (jei nera surinkta iš anksto).
3. Prisukti kabelio zieda (10.B pav.) ant apatines rankenos dalies (10.A pav.) (jei nera surinkta iš anksto).

4.5.2 Deflektoriaus kreiptuvo lido montavimas

Deflektoriaus kreiptuvo laido paskirtis yra sujungti ismetimo deflektoriu su valdymo itaisu, esanciu ant prietaisuy skydelio, tokiu budu sudarant galimybes jj pakelti / nuleisti nukreipiant norima kryptimi.

1. Ivesti kaiistj (11.B pav.) j galinjungimo svirties dalj.
2. Ivesti kreiptuvo laidogala (11.C pav.) j kaistj (11.B pav.).
3. Ivesti j kaistj spiruoklinj kaistj ir uzblokuoti (11.D pav.).
4. Ivesti reguliavimo varzta (11.A pav.) jertme (11.E pav.) ir prisukti verzle (11.A pav.).

5. VALDYMOTAIISAI

5.1 UZVEDIMO RAKTELIS

Leidzia užvesti ir sustabdyti variklj. Užvedimoraktelis turi dvi padétis (13.A pav.):

1. Raktas ištrauktas - OFF - variklis sustoja ir negali buti užvestas.
2. Raktas jvestas-ON - variklis gali buti užvestas ir pradeti veikti.

SVARBU Jei apsauginis raktas nera jvestas iki galo, variklis neuzsiveda. Kai kuriuose modeliuose uzvedimui reikia pasukti rakta laikrodzio rodyklés kryptimi.

5.2 KURO SKLENDÉ

Atsukus kuro sklende, yra galimas
kuro tiekimas (13.B pav.).

1. pries laikrodzio rodykle - atsukta.
2. laikrodzio rodyklés kryptimi - uzsukta.

5.3 AKCELERATORIAUS VALDYMO ITAISAS

Reguliojova variklio apsukskaiciu.

Padétys, nurodytos plokstelèje, atitinka (13.C pav.):

1. Pilnas režimas. Visada naudoti jrenginio paleidimui ir darbo metu.
2. Minimalus. naudojamas, kai variklis yra pakankamai jsiles stabtelejimu metu
3. Sustojimo padetis (jei yra).
   Jrenginys nedelsiant sustoja.

1. Vidutiné padétis (jei yra). Paslenkant akceleratoriaus svirtj link kiskio / vžlio, galima pavidinti / sumazinti greitj ir pasirinkti darbo poreikiams tinkamiausia tempa (gilus sniegas, nelygūs paviršiai, ir t.t.).

5.4 DROSELINES SKLENDES VALDYMO ITAISAS

Yra naudiojamas šalto variklio užvedimui.
Droselines sklendés valdymo jtaisas
turi dvi padétis (13.D pav.):

Deineje -droselinés sklendés valdymo jtaisas yra jvestas (saltam užvedimui).

Kaireje - droselines sklendes valdymo jtaisas yra isjungtas (normalus darbas ir karstas užvedimas).

5.5 PALEIDIKLIS

Paspaudus paleidiklio guminj valdymo itaisa,
degalai yra jpurskiami j karbiuratoriaus siurbimo
kolektoriu, tokiu budu yra palengvinamas
salto variklio uzvedimas (13.L pav.).

5.6 RANKINIO UZVEDIMO RANKENA

Leidzia rankinj variklio uždegimā (13.H pav.).

5.7 ELEKTRINIO UZVEDIMO ITAISAS (PASIRENKAMAS PriedAS)

Leidzia elektrinj variklio paleidima (14.M pav.), kai jrenginys yra prijungtas prie elektros tinklo specialaus kišuko pagalba (13.G pav.).

5.8 EIGOS VALDYMO ITAISAS

Leidzia valdyti jrenginio eiga.

1. Lenkti Žemyn valdiklio svirtj tol (12.D pav.), kol ji sutaps su eigos rankenèle.
2. Atleisti valdiklj sustabdant jrenginio eiga.

Jei eigos valdiklis yra jvestas kartu su sraigto valdymo itaisu, pastarasis atleidus pirmajl lieka jvestas. Isjungiamas tik atleidus ir sraigto valdymo itaisa (12.C pav.).

5.9 SRAIGTO VALDYMOTAISAS

Jrenginys yra aprupintas svirtimi valdomu pavaru perjungimo validymo jtaisu (12.A pav.):

• 5 pavaros eigos greicio reguliavimui.
• 2 pavaros greicio reguliavimui dirbant atbuline eiga.

5.11 ISMETIMO VAMZDZIO KREIPTUVAS IR DEFLEKTORIUS

Ismetimo vamzdio sukimasis yra reguliuojamas rankenos pagalba, tai leidzia nukreipti sniego ismetima norima kryptimi.

• Ismetimo nukreipimui, pasukti rankena (12.E pav.) laikrodzio rodyklès kryptimi / pries laikrodzio rodykleg.
  Deflektoriaus virsu ir apacia valdo speciali svirtis (12.B pav.). Deflektoriaus nuleidimui /pakelimui, pastumti svirtj priekj atgal.
• Svirtis prikeyje = deflektorius Žemas.
• Svirtis patraukta atgal = deflektorius aukstas.

5.12 ZIBINTU JUNGIKLIS (PASIRENKAMAS)

Zibintu uzdegimui, pastumti priekj jungiklj (12.F pav.).
Zibintai jjungti = dega raudona lempute.

6. IRENGINIO NAUDOJIMAS

Irenginio naudojimo metu butina laikytis saugos reikalavimu, aprasytu 2. skyr. Grieztai laikytis siu reikalavimu, tokiu budu bus isvengta didelés rizikos ar pavojaus.

6.1 PARUOSIAMIEJIDARBAI

Pries naudojant jrengin, patikrinti kuro ir alvos lygi. Apie tai, kaip papildytient degalu ir alvos bei apie saugos nurodymus (ziureti par. 7.2 ir par. 7.3). Slides reguliuoja atstuma tarp sraigto in zenemes pavirsiaus ir apsaugo sraigta. Pries naudojant jrengin, slides sureguliuoti tokiu budu:

1. Atsukti varžtus (14.A pav.).
2. Pakelti / nuleisti slides (14.B pav.).
3. Pritvirtinti varztus.

6.2 SAUGOS KONTROLÉ

Pries pradedant, uzsitikrinti, kad instrukcijos turinys yra gerai suprantamas. Be to, atiki zemiau aprasytus saugos patikrinimus bei jsitikinti, ar patikrinimo rezultatai atitinka lenteliu duomenis.

Pries naudojima visada atlikti saugos kontrole.

6.2.1 Bendras patikrinimas

Dalykas Rezultatas
Degaluț tiekimoSYSTEMAir sujungmai.	Nutekëjimu néra.
Elektros kabeliai. Visa izoliacija	nepriekaištinga.Jokių mechaniniu pažeidimu.
Cirkuliaciné tepimoSYSTEMA	Nutekëjimu néra.Jokių pažeidimu.
Bandomasis važiavimas Nera nejprastu vibraciju.Néra jokių nejprastu garsu.

6.2.2 Traukos ir sraigto testavimas

Veiksmas Rezultatas
Užvesti jrenginj (par. 6.3)	Ratai ir sraigtas turi išlikti nepajudèj.
Traukos testavimas
Paspausti eigos valdymo itaisa (12.D pav.).	Ratai sniego valytuvà varo i priekj.
Atleisti eigos valdymo itaisa (12.D pav.).	Ratai sustoja.
Sraigto veikimo testavimas
Paspausti sraigto valdymo itaisa (12.C pav.).	Sraigtas pradaś uuktis.
Atleisti sraigto valdymo itaisa.	Sraigtas sustoja
Sraigto ir ratu veikimo testavimas
Laikant paspaudus sraigto valdymo itaisa (12.C pav.), paspausti eigos valdymo itaisa (12.D pav.).	Sraigtas sukasi ir ratai sniego valytuvà varo i priekj.
Atleisti eigos valdymo itaisa (12.D pav.).	Ratai sukasi ir sraigtas taip pat sukasi toliau.
Atleisti sraigto valdymo itaisa (12.C pav.).	Sraigtas sustoja ir ratai užsiblokujoa.

Jei bet kuris vienes is rezultatu skiriasi nuo lenteleje pateiktu duomenu, Irenginio eksploatuoti negalima! Pristatyti Irenginj i specializuota techninio aptarnavimo centra apziurai ir remonto darbams.

6.3 PALEIDIMAS / DARBAS

1. Atsukti degalu sklende (13.B pav.).
2. Ivesti apsauginj rakta ir jj pasukti laikrodzio rodyklès kryptimi kaip parodyta (13.A pav.).

6.3.1 Šaltasis užvedimas

1. Nustatyti akceleratoriq pilname rezime (13.C pav.).
2. Ivesti droseline sklende (13.D pav.).
3. Paspausti paleidiklio valdymo jtaisa (13.L pav.) du arba tris kartus. Užsitikrinti, kad paspaudus valdymo jtaisa, pirstas uždengtu anga.
4. Paleisti elektriniu (par. 6.3.5) arba rankiniu budu (par. 6.3.3).
5. Isvesti droseline sklend (13.D pav.).

SVARBU Pries pradedant dirbtisu jrenginiu, palaukti keletaminuciu tam, kad alvya susiltu.

6.3.2 Šiltasis užvedimas

1. Nustatyti akceleratoriq pilname rezime (13.C pav.).
2. Patikrinti, ar droseline sklende yra isvesta (13.D pav.).
3. Užvesti elektriniu arba rankiniu budu (žiūrétī Žemiau).

SVARBU Užvedant šiltuoju budu nespausti paleidiklio.

6.3.3 Rankinis paleidimas

Norint paleisti variklj rankiniu budu, letaitraukti rankenèle (13.H pav.) j isore tol, kolbus juntamas pasipriesinimas. Tada patruakti naudojant jegar palydeti rankenèle ja atleidus. Kartoti operacija tol, kol variklis uzsives.

PASTABA Neatlikineti daugiau nei 3/4 bandymu, nes priesingu atveju variklis gali užsisiurbti. Patikrinti galimas neužsivedimo priežastis „Gedimu paieskos lenteleje".

6.3.4 Elektrinis paleidimas

Isitikinti, ar energijos tiekimo系統oje yra numatyas jzeminimas ir grandines pertraukiklis.

1. Ivesti maitinimo kabelio kištuka (13.G pav.) j 230V sroves tiekimo lizda.
2. Variklio paleidimui paspustipaleidimo mygtuka.
3. Paleidus variklj, istraukti kistukaj is sroves tiekimo lizdo.

6.3.5 Darbas

Norint dirbti su jrenginiu, reikia atlikti tokius zeniau aprasytus veiksmus:

• Specialaus valdymo jtaiso pagalba nukreipti ismetimo vamzdj ir deflektoriu (1.G pav.).
• Norint padidinti sniego metimo ilgi, deflektoriu nukreipti aukstyn.
• Norint sumazinti sniego metimo ilgi, deflektoriu nukreipti zenym.
  Nustatyti pavara pagal busimamarsruta ir sniego kiekj.
• Paspausti sraigto valdymo jtaisa (12.C pav.) sraigto sukimosi priesais aktyvavimui.
• Pasausti eigos valdymo jtaisa (12.D pav.) traukos aktyvavimui.

PASTABA Dirbant su jrenginiu, visada naudoti variklj pilnu rezimu.

6.3.6 POSUKIAI

Posukiai yra galimi nukreipiant irenginj norima kryptimi. Modeliuose su,diff-lock release posukiai yra atliekami palengvintai (ziureti techniniu duomenu lentele).

6.3.7 Pavaru perjungimas

Pavaru perjungimas turi buti
atliekamas jrenginiui stovint.
Norint perjungti pavara, reikia atlikti
tokius zeniau aprasytus veiksmus:

• Sustabdyti jrenginj atleidus eigos valdymo itaisa (12.D pav.) ir sraigto valdymo itaisa (12.C pav.).
• Nustatyti pavaros perjungimo svirtj norimoje padetyje (12.A pav.).
  Vél pradétijprastdarba.

SVARBU Pavaru perjungimas kai frenginys juda salygoja transmisijos sistemas sugadinima.

6.4 SUSTABDYMAS

Irenginio sustabdymui atleisti sraigto valdymo jtaisa (12.C pav.)ir eigos valdymo jtaisa (12.D pav.). Irenginio isjungimui pasirinkti viena zeniau nurodytu budu:

• Ištraukti arba pasukti apsauginj raktelj (13.A pav.).
• Nustatyti akceleratoriu (13.C pav.) sustojimo padetye.

Kai jrenginys neveikia, degalu sklendé turi buti visada užsukta.

Is karto po isjungimo, variklis gali buti dar labai jkaites. Neliesti duslintuvo ar gretimu detaliu. Nudegimo pavojus.

SVARBU Jei reikia palikti jrenginj, visada iStraukti apsauginj raktelj (13.A pav.).

6.5 PATARIMAI NAUDOJIMUI

• Sniego pašalinimas yra efektyvesnis, kai sniegas yra dar šviežias. Věpereiti jau nuvalytas zonas sniego likuci pašalinimui.
• Jeigu jmanoma, sniega ismesti vejo kryptimi. Patikrinti ismesto sniego srauto atstuma ir krypti.
• Jei pučia stiprus vějas, nuleisti deflektoriu, tokiu budu ismetamas sniegas bus nukreiptas j Žem,sumažinant tikimbye, kad vějas jj nupus j nepageidaujamas zonas.
• Darbo pabaigoje kelioms minutems palikti paleista jrengini, tokiu budu bus isvengta ledo susidarymo ismetimo angoje.
• Visada išlaikyti atitinkamoms sniegosalygoms pritaikytä greiti, reguliuojant ji taip, kad sniegas butu ismetamas pastoviu srautu.
• Priesusabdant variklj, sumazinti jo apsukas.

6.6 PO NAUDIOJIMO

• Atlikti valymo darbus (par. 7.4).
  Pajudinti visus valdymo jtaisus pirmyn ir atgal keleta kartu.
• Patikrinti, ar droseline sklendé yra jvesta.
• Patikrinti ar nera atsilaisvinusi arba sugadintu sudedamuju detaliq. Jei reikia, pakeisti sugadintas detales ir priverzti atsisukusius varztus ir verzles.

Neuzdengti Irenginio, kol variklis ir duslintuvas yra dar jkaite.

7. TECHNÈ PriežIURA

7.1 BENDRA INFORMACIJA

SVARBU Technines prieziuros darby metu butina laikytis saugos reikalavimu, aprasytu par. 2.4.

Visi technines prieziuros patikrinimai ir darbai turi buti atliekami tik kai jrenginys nejuda, o variklis yra isjungtas. Pries pradedant bet kokius valymo arba technines prieziuros darbus, isimi raktelj ir perskaityti atitinkamas instrukcijas.

Pries atliekant technines prieziuros darbus, apsirengti tinkamaprangu, uzsimauti pirstines ir uzsideti akinius.

• Techninés priežiūros darby periodiskumas ir tipas yra nurodyti, "Techninés priežiūros lenteleje". Ši lentele padès išaikytj jusy Irenginio efektyvuma ir sauguma. Joje nurodyti pagrindiniai techninés priežiūros darbai ir ju periodiskumas. Atlikti atitinkamus veiksmus pries baigiantis numatytam terminui.
• Neoriginaliu detaliu ir priedu naudojimas gali tureti neigiamapoveikj起重inio veiksmingumui ir saugumui. Gamintojas atsiriboja nuo bet kokios atsakomybés del zalos ir suzeidimu, kuriuos salygoja siu produktu naudojimas.
• Originalias atsargines detales tiekia techninio aptarnavimo centrai ar igaliotieji platintojai.

SVARBU Visus technines prieziuros ir reguliavimo darbus, kurie nera aprasyti siame vadove, turi atlikti Platintojas arba Specializuotas techninio aptarnavimo centras.

7.2 KURO PAPILDYMAS

Kuro papildymui:

1. Atsukti bako užsukimo dangtelj ir jj nuimti (13.E pav.).
2. Ivesti piltuva (13.l pav.).
3. Papildyi kuro ir iStraukti piltuva (13.l pav.).
4. Baigus kuro papildyma, gerai uzsukti bako dangtj ir nuvaltyi galimas nuotekas ( 13.E pav.).

PASTABA Nepripilti kuro iki pat bako kaklelio.

PASTABA Naudoti tik degalus, nurodytus techniniu duomenu lenteleje. Nenaudoti kitokios rusies degalu. Galima naudoti ekologiska kura, toki kaip alkalinis benzinas. Sio benzino sudetis daro mazesnj poveikj zmonems ir aplinkai. Nera zeniu apie neigiamapoveikj, susijusj su jo naudojmu. Bet kokiu atveju prekyboje yra alkalinio benzino rusiu, kurims nera jmanoma paruoosti tiksliu nurodymu, susijusiu su ju naudojmu. Issamesnés informacjos patariama iejkoti alkalinio benzino gamintoj instrukcjose ir jyu pateiktuose techniniuose duomenyse.

PASTABA Kuras yra greitai gendantis** produktas, todéljis neturi buti paliktas bake ilgiau nei 30 dieny. Pries padedant sandéliuoti ilgesniam laikui, baka papildyti degalu kiekiu, kurio pakaktuy paskutiniam naudojimui (8 skirnsnis).

7.3 VARIKLIO ALYVOS PATIKRINIMAS/ PAPILDYMAS

Pries kiekviena naudojima, patikrinti alyvos lygi.

PASTABA Jrenginys yra tiekiamas naudotojui be variklio alyvos.

7.3.1 Patikrinimas/papildymas

Procedure:

• Irengin pastatyliygiai patikrinimui.
• Nuvalyi aplink kamstj (13.K pav.). Atsukti, nuimti ir nuvalyi strypa.
• Pilnai jvesti strypa j padeti jo neprisukant.
  Veliistraukti strypa. Patikrinti alyvos lygi.
• Papildyti, jei lygis yra zemesnis nei zyma „L" (15 pav.)
• Del taisy Klingos pakeitimo proceduros ziureti par. 7.3.2

Neperpildyti, nes tai gali salygoti variklio perkaitima. Jei lygis virsija zyma "H" (15 pav.) isleisti tiek, kad butu pasiektas reikiamas lygis.

PASTABA Kokio tipo alyva naudoti ziureti, Techniniu duomenu lenteleje".

7.3.2 Pakeitimas

Variklio alyva gali buti labai karsta, jeigu ji yra isleidzama is karto po variklio isjungimo. Leisti varikliui atvesti keleta minuci priesispilant alyva.

Pakeisti variklio alyva periodiskai, kaip nurodyta, Technines prieziuros lenteleje". Keisti alyva dazniau, jei variklis turi dirbti sunkiomis salygomis. Atlikti tokius zeniau aprasytus veiksmus:

1. Pastatyti jrenginj ant lygaus pavirsiaus.
2. Pastatyti surinkimo talpa netoli nuleidimo vamzdizio.
3. Nuiimi alyvos ipylimo angos dangtelj (13.K pav.).
4. Nuimti alyvos nuleidimo angos dangtelj (13.J pav.).
5. Surinki alya va talpoje.
6. Vél prisukti alyvos nuleidimo angos dangtelj.
7. Nuvaltyi issiliejusia alya.
8. Pripildyi naujos alyvos. Del alyvos kiekio ziureti, Technini duomenu lentele".
9. Kiekvieno papildymo metu uzvesti varikljir leisti jam dirbti bent 30 sekundzij.

10. Patikrinti, ar nera alyvos nutekejimo.

11. Isjungti variklj. Palaukti 30 sekundziu ir vel patikrinti alvos lygi. Jei reikia, ziureti "patikrinimas/papildymas" (par. 7.3.1).

SVARBU Surinkta alyva salinti pagal galiojancius vietinius teises aktus.

7.4 VALYMAS

Valymo darbai turi buti atliekami tik isjungus jrengini. Nemegtipasalinti sniego is isimetimo angos priesai neatlikus siu darby:

• Atleisti sraigto valdymo itaisa.
• Isjungti variklj.
• Ištraukti uzvedimo rakta.

Po naudojimo jrengin visada isvaltyi. Valant laikytis siu nurodymu:

• Ismetimo vamzdžio ir jrenginio valymui nuo sniego apnasu, naudoti kastuvelj (1.I pav.).
• Variklj valtyi sepeciu ir/arba suspaustu oru.
• Nepurksti vandens tiesiogiai ant variklio.
• Po valymo vandeniu, paleisti jrenginj ir sraigta, tokiu budu bus pašalintas vanduo, kuris priesingu atveju gali prasiskverbtj guolius ir juos pažeisti.

SVARBU Niekada nenaudoti auksto slegio vandens. Tai gali sugadinti elektrines detales.

7.5 ZVAKÉ

Dél operaciju su Žvake kreiptis i Platintoja arba i lgaliotaji techninio aptarnavimo centra. Dél darbu, susijusiu su Žvake, perziureti techninés prieziuros lentele ir gedimu paieskos lentele.

7.6 KARBIURATORIUS

Karbiuratori is anksto sureguliavo gamintojas. Perziureti gedimu paieskos lente bei patikrinti, kada butina atlikti veiksmus, susijusius su karbiuratoriumi (12 skyr.).

7.7 PRITVIRTINIMO VARZTAIR VERZLES

• Norint užsitikrinti jrenginio saugu darba, pasirupinti kad verzlles ir varztai butu prisukti.
  Periodiskai tikrinti, ar ismetimo vamzdzio sutvirtinimo verzlès yra taisyklingai priverztos.

7.8 SRAIGTO VELENAS

Siekiant palengvinti sraigto sukimişi, patariama periodiskai sutepi sraigto veleno jungiamasias verzles (16.A pav.), naudojan svirksto formos teptuva. Sutepimui:

• Nuimti spyruoklinius ir apsauginius kaiscius (16.B pav.).

• Sutepti jungiamasias verzles (16.A pav.)
  ir keleta kartu apsukti velenu sraigta,
  tokiu budu tepalai jtekés j veleno vidu.

Vél jstatyti spyruoklinius ir
apsauginius kaiscius. (16.B pav.)

8. SANDÉLIAVIMAS

Kai jrenginys turi buti sandeliuojamas ilgiau nei 30 dienu:

1. Istustinti degalu tiekimo sistemas:
   -Uzsukti degalu sklende (13.B pav.).
   -Uzvesti jrenginio variklj ir palikti jj dirbti iki tol, koljis sustos del pasibaigusio kuro.
2. Pakeisti variklio alyva, jei sis darbas nebuvo atliktas per praejusius tris menesius.
3. Kruopschia nuvaltyi sniego valytuva.
4. Patikrinti, ar sniego valytuvas nera sugadantas. Jeigu reikia, atlikti remonto darbus.
5. Jei dažai nusilupo, juos atnaujinti, tokiu budu bus išvengta rudžiu.
6. Apsaugoti metalinius pavirsius, kuriuos gali paveikti rudys.
7. Jeigu jmanoma, laikyti sniego valtyuva uzdaroje patalpoje.

9. APTARNAVIMAS IR REMONTAS

Šiame vadove pateikiama visa informacija, kurios reikia jrenginio darbui ir taisyklingai pagrindinei techninese priežūrai, kurią atlieka pats jrenginio naudotojas. Visas šiame vadove neaprašytas technines priežūros ir reguliavimo operacijas turi atlikti jrenginio Pardavējas arba Specializuotas technines priežūros centras, turintys atitinkamu Žinių ir reikiamos jrangost taisyklingam darbu atlikimui, islaikant pradinji saugumo lygi ir originalu jrenginio stovi.

Netinkamose strukturose arba nekvalifikuotu
asmenuj atlikti darbai salygoja bet kokios formos
Garantijos nutraukima ir atleidzia Gamintoj
nuo bet kokiu jsipareigojimu ir atsakomybés.

Tik jgaliotos techninio aptarnavimodirbtuves gali atlikti garantinius remontoir techninés prieziuros darbus.
- lgaliotos techninio aptarnavimo dirbtuvés naudoja tik originaias atsargines dalis. Originalios atsargines detales ir priedai yra specialiai sukurti jrenginiams.
- Neoriginalios atsargines detales ir priedai nera patvirtinti, neoriginaliu atsarginiu detaliu ir priedu naudojimas nutraukia garantinius jsipareigojimus.
- Patariama viena carta per metus jrenginj patiketi jgalotoms techninio aptarnavimo dirbtuvems technines prieziuros, aptarnavimo ir saugos itaisu patikrinimo darbu atlikimui.

10. GARANTIJOS TAIKYMO SALYGOS

Garantija padengia visus medziagir gamybos defectus. Naudotojas tures kruopschiai laikytis visu jrenginio dokumentuose pateiktu nurodymu. Garantija nepadengia nuostoliu atsiradusi del:

• Nesusipažinimo su pateiktais dokumentais.
  Issiblaskymo.
• Netinkamo ir neleistino naudojimo ir montavimo.
• Neoriginaliu atsarginiu daliu naudojimo.
  Gamintojo nepatvirtintu ir netiekiamu priedu naudojimo.

Be to garantija nepadengia:

• Iprasto detaliu, tokiu kaip pavaru dirzai, sriegikliai, zibintai, ratai, apsauginiai varztai ir laidai, susidevijmo del eksploatacijos.
• Normalaus susidévejimo.
• Varikliq. Varikliams yra taikoma variklio gamintojo garantija, kurioje yra nurodyti terminali ir specifines salygos.

Pirkeja gina nacionalinai teises aktai. Si garantija jokiais budais neapriboja pirkejo teisiu, kurias numato nacionalinai teises aktai.

11. TECHNINES PrieziuROS LENTELE

Veiksmas Periodiskumas	Paragraphas
	Pirmå kartą	Véliau kiekvióna
IRENGINYS
Visu tvirtinimo elementu patikrinimas	- Prieš kiekvióna naudojím 7.7
Saugos kontrolè / Valdymo jtaisu patikrinimas	- Prieš kiekvióna naudojím 6.2

*** Siuos darbus turi atlikti Jusu Platintojas arba jgaliotasis Techninio aptarnavimo centras

Veiksmas Periodiskumas	Paragraphas
	Pirmę karta	Véliau kiekviena
Bendras valymas ir kontrolè	- Po kiekvieno naudojimo 7.4
Išmetimo zonos valymas	- 5 valandas / po kiekvieno naudojimo		7.4
Transmisijos veleno sutepimas	- 25 valandu / po kiekvienosezono		***
Sraigto veleno sutepimas	- 10 valandu / po kiekvienosezono		7.8
VARIKLIS
Žvakès valymas - 25 valandas / po		kiekvienosezono	***
Žvakès pakeitimas - 100 valandu / po		kiekvienosezono	***
Variklio alyvos lygio patikrinimas/papildymas - 5 valandas / po		kiekvieno naudojimo	7.3.1
Variklio alyvos keitimas 5 valandas 50 valandu / po		kiekvienosezono	7.3.2

*** Siuos darbus turi atlikti Jusq Platintojas arba jgaliotasis Techninio aptarnavimo centras

12. GEDIMU PAIESKA

GEDIMAS GALIMA PRIEŽASTIS		TAISYMAS
1. Nepavyksta užvesti	Nejvestas užvedimo raktelis.	Ivesti užvedimo raktelj.
	Trūksta kuro	Pripildyti baka švaraus ir gryno kuro.
	Išvesta droseliné sklendè Ivesti droseline sklendè.
	Paleidiklis nepaspaustas Paspausti paleidiklj
	Užsisiurbës variklis	Palaukti keletă minučiu prieš paleidimă. Nespausti paleidiklio ir išvesti droseline sklendè.
	Sugadinta Žvakë	Kreiptis j igaliotaji techninio aptarnavimo centra.
	Senas kuras	Kreiptis j igaliotaji techninio aptarnavimo centra.
	Vanduo kure	Kreiptis j igaliotaji techninio aptarnavimo centra.
2. Galios praradimas.	Per stiprus sniego išmetimas	Sumažinti greitj
	Kuro bako dangtelis padegtas ledu arba sniegu.	Pašalinti ledă arba sniegă nuo ir aplink bako dangtelj.
3. Variklis sukasiminimaliai arba dirba neregulariai	Ivesta droseliné sklendè	Išvesti droseline sklendè.
	Senas kuras	Kreiptis j igaliotaji techninio aptarnavimo centra.
	Vanduo kure	Kreiptis j igaliotaji techninio aptarnavimo centra.
	Reikia pakeisti karbiuratoriü	Kreiptis j igaliotaji techninio aptarnavimo centra
4. Pernelyg didelè vibracija	Atsisukusios detalès arba pažeistas sraigtas ar rotorius.	Priveržti visus tvirtinimo elementus. Pakeisti pažeistas dalis igaliotame techninio aptarnavimo centre.
	Rankena yra netaisyklingoje pavétyje.	Jsitikinti, ar rankena yra pritvirtinta tinkamoje pavétyje.
GEDIMAS GALIMA PRIEŽASTIS TAISYMAS
5. Sniego valymosulétéjimas arefektyvumo praradimas	Užsikimşes iūšmetimo vamzdis. Iśvaltyi išmetimo vamzdji.
	Užstrigşes sraigtas. Pašalinti galimas nuclaužas arba pašalinius daiktus iš sraigto.
6. Neveikia trauka	Pagrindinis traukos aktyvavimo kabelis néra taisyklingai sureguliuotas.	Kreiptis i jgaliotaji techninio aptarnavimo centra.

Jeigu nesklandumai tsesiasi jvykdzius aprasytus veiksmus, susisiekti su Pardavéju.

SATURS

1. VISPAREJA INFORMACIJA 1
2. DROSBAS NOTEIKUMI 2

Tirisanas operaciju veiksanas laikamainalajbut izslegtai.Nemeginietiznemstniegu no izejas atveres,ja ieprieks nav veiktas sadas daribas:

• Atlaidiet gliemeza vadibas ierici.
  Izsledziet motoru.
• Iznemiet iedarbinasanas atslegu.

Pec lietoanas vienmertiriet ma'sinu. Tirisanasaikaiieverojietsnosnoradijumus:

LT • Sio naudotojo vadovo turinys ir paveiksléliai skirtti tik „STIGA S.p.A."ir yra saugomi autoriu teisémis - dokumenta atgaminti ar modifikuoti, visiskai arba iš dalies, yra draudžiama.

LV • Sis lietotaja rokasgramatas sats un atteli ir veidoti tikai STIGA S.p.A. un ir aizsargati ar autortiesibam. Jebkada dokumenta vai dalas prettiesiska kopešana vai parveide ir stingri aizliegta.

MK·CoiKHHaTn CInKHe BO YNaTcBTo 3a KOpHCHIKOT Ce NpOToBHeH NckIyHBO 3a STIGA S.p.A. n ce 3aUHTeHN co aBTOPcN npaba-3a6paHTo e cekoe deLymHO HnIeNoCHO HeOBlaCTeHO penpoDyupaHe IIN H3MeHa Ha DOKyMeHTOT.
