Produkttype	Snøfreser med gående fører
Merke	STIGA
Modell	ST 3256 P
Snøbredde	56 cm
Maksimal snøhøyde	Omtrent 30 cm
Motor	4-takts bensin
Start	Manuell (trekkstarter) og elektrisk (230 V, valgfritt)
Transmisjon	5 gir fremover, 2 gir bakover
Retning av utkast	Manuell med ratt, rotasjon 180°
Deflektor	Høydejusterbar med spak
Lykter	Valgfritt
Drivstofftank	Kapasitet ikke spesifisert
Motorolje	Periodisk oljeskift (se manual)
Sikkerhet	Tenningnøkkel, motorstopp, beskyttelser
Vekt	Omtrent 80 kg
Mål (L x B x H)	Omtrent 60 x 70 x 60 cm

Ofte stilte spørsmål - ST 3256 P STIGA

Hvordan starte motoren når den er kald?

For kaldstart, åpne drivstoffkranen, sett inn nøkkelen og drei den om nødvendig. Sett gasspådraget på full gass, aktiver choken, og trykk deretter 2-3 ganger på førpumpen. Bruk manuell eller elektrisk starter. Når motoren er startet, deaktiver choken.

Hva gjør jeg hvis motoren ikke starter?

Kontroller at tenningnøkkelen er satt inn, at det er drivstoff, at choken er aktivert (kaldstart) og at førpumpen er brukt. Hvis motoren er oversvømt, vent noen minutter uten førpumpe. Se feilsøkingstabellen i manualen.

Hvordan justere utkastrennen?

Bruk rattet på dashbordet for å rette utkastrennen i ønsket retning. For strålehøyden, bruk deflektorspaken: fremover for å senke, bakover for å heve.

Hvilken motorolje skal brukes og hvordan sjekke nivået?

Bruk passende 4-takts motorolje (se tekniske data). Sjekk nivået med peilepinnen: plasser maskinen på jevnt underlag, rengjør peilepinnen, sett den inn uten å skru, og ta den ut. Nivået skal være mellom L og H. Fyll på om nødvendig.

Hvordan skifte gir på maskinen?

Stans maskinen ved å slippe fremdrifts- og skruekontrollene. Flytt deretter girspaken til ønsket posisjon (5 frem, 2 bak). Ikke skift gir mens maskinen er i bevegelse for å unngå skade på transmisjonen.

Hva gjør jeg ved unormale vibrasjoner?

Stans motoren umiddelbart, fjern nøkkelen og inspiser maskinen. Stram alle festemidler. Hvis skruen eller hjulet er skadet, kontakt et autorisert servicesenter.

Hvordan rengjøre maskinen etter bruk?

Etter å ha slått av motoren og fjernet nøkkelen, bruk skuffen til å rengjøre utkastrennen og fjerne snørester. Rengjør motoren med en børste eller trykkluft. Ikke spray vann direkte på motoren.

Hvordan oppbevare maskinen i mer enn 30 dager?

Lukk drivstoffkranen og la motoren gå til den stopper av drivstoffmangel. Tøm motoroljen om nødvendig. Rengjør grundig, sjekk for skader, retusjer malingen om nødvendig og oppbevar i et lukket rom.

Hvordan bruke elektrisk start?

Sørg for at stikkontakten er jordet og beskyttet med en jordfeilbryter. Koble strømledningen til en 230 V stikkontakt, og trykk deretter på startknappen. Når motoren har startet, koble straks fra støpselet.

Hva gjør jeg hvis utkastrennen er tett?

Stans motoren, fjern nøkkelen og vent til alle bevegelige deler har stoppet. Bruk skuffen til å fjerne snø. Stikk aldri hendene inn i utkastrennen uten at motoren er slått av.

BRUKSANVISNING ST 3256 P STIGA

beboelser, garager, tagoverdækninger.
eller andre strukturer og bygninger.

I pakningen finder man også alle komponenter til montering (fig. 3), som er angivet i den følgende tabel:

På modeller med "diff-lock release" er styring lettere (se tabellen med tekniske data).

6.3.7 Gearskift

Gearskift skal ske, mens maskinen holder stille.
Gearet skiftes ved at gore folgLende:

Bae passende beklaedning, handsker og briller under vedligeholdeseindgrebet.

2.4 Vedlikehold, oppbevaring og transport.. 3

3.1 Beskrivelse av maskinen og beregnet bruk... 4

3.2 Sikkerhetssymboler 4

3.3 Identifikasjonsetikett 5

3.4 Hovedkomponenter.. 5

1. MONTERING 5

4.1 Deler til monteringen 5

4.2 Montering av kontrollkabler for fremdrift og snøskrue 5

4.3 Montering av styret.. 6

4.4 Montering av girinnstilling.. 6

4.5 Montering av snoutkast 6

5.STYREINNSTILLINGER. 6

5.1 Tenningsnokkel 6

5.2 Drivstoffkran 6

5.3 Gassinnstilling.. 6

5.7 Innstilling for elektrisk oppstart (ekstrautstyr) 7

5.11 Inrretting av snoutkast og deflektor..... 7

5.12 Lysbryter (ekstrautstyr) 7

1. BRUK AV MASKINEN 7

6.1 Forberedende operasjoner 7

6.2 Sikkerhetskontroller.. 8

6.3 Start / arbeid 8

6.4 Stopp 9

6.5 Bruksrad 9

6.6 Etter bruk 9

1. VEDLIKEHOLD 10

7.1 Generelt 10

7.2 Pafylling av drivstoff 10

7.3 Kontroll/etterfylling av motorolje 10

7.4 Renhold 11

7.5 Tennplugg 11

7.6 Forgasser 11

7.7 Festeskruer og -mutrer 11

7.8 Snoskruens aksling 11

1. OPPBEVARING 11

2. SERVICE OG REPARASJONER 11

3. HVA SOM DEKKES AV GARANTIEN.... 12

Bruksanvisingen har noen avsnitt som
inneholder spesielt viktig sikkerhets-ller
driftsinformasjon. Disse avsnittene er uthevet pa
forskjellige mater, og har ffolgende betydning:

MERKNAD eller VIKTIG presiserer og supplierer det som er forklart tidigere for a forbindre at maskinen odelegges, eller at det oppstar skader.

Symbolet angir en fare. Hvis advarslene ikke overholds kan dette medfrole persorskader eller skader på tredjeparter og/eller ødeleggelser.

De avsnittene som er merket med en firkant med stiplet grå ramme angir ekstrautstyr som ikke finnes på alle modellene som er dokumentert i dette bra克斯anvisingen. Kontroller om ekstrautstyret finnes på din modell.

Alle henvisninger til maskinens hoyre og venstre side samt for- og bakside i donne veiledningen gjelder fra forerens posisjon.

1.2 REFERANSER

1.2.1 Figurer

Figurene i donne braupsanvisingen er nummererte 1,2,3,osv. Delene angitt pa figurene er merket med bokstavene A,B,C,osv. En henvisning til component C i figur 2 angis med teksten:"Se fig.2.C" eller ganske enkelt"(Fig.2.C)". Figurene er veiledende.De faktiske delene kan vare forskjellige fra de som er avbildet.

1.2.2 Overskrifter

Bruksanvisningen er oppdelt i kapitler og avsnitt. Overskriften til avsnitt "2.1 Opplaering" er en undertittel til "2. Sikkerhetsbestemmelser". Henvisningene til overskrifter erller avsnitt angis med forkortelsene kap. eller avsn.

og deretter det gjeldende nummeret.

Eksenpel: "kap. 2" aller avsn. 2.1".

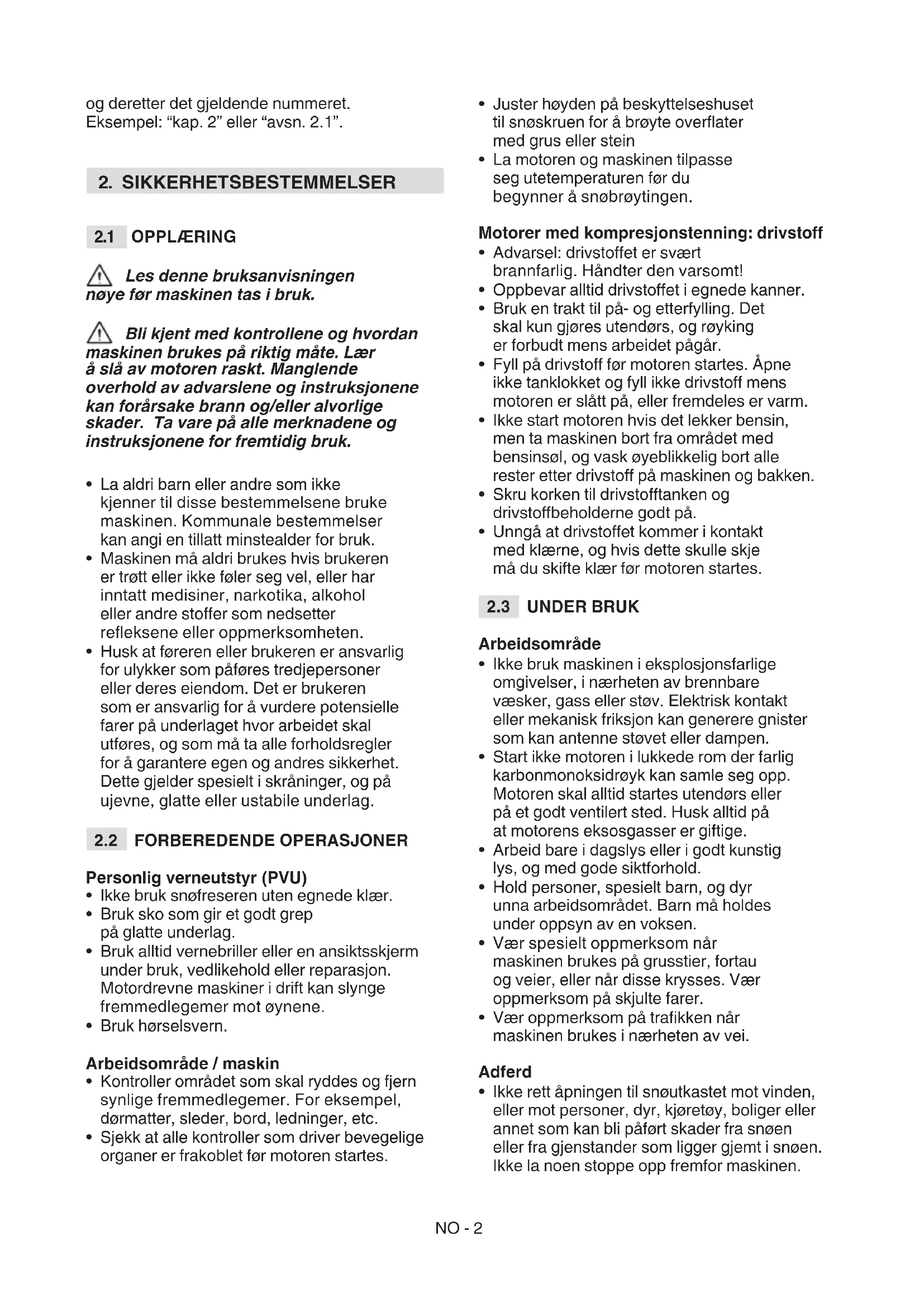

2. SIKKERHETSBESTEMMELSER

2.1 OPPLAERING

Les donne bruksanvisningen noye for maskinen tas i bruk.

Bli kjent med kontrollene og hvordan maskinen brukes pa riktig mate. Lær Å slå av motoren raskt. Manglende overhold av advarslene og instruksjonene kan forårsake brann og/eller alvorlige skader. Ta varé på alle merknadene og instruksjonene for fremtidig bruk.

La aldri barn aller andre som/DD kjenner til disse bestemmelsene bruke maskinen. Kommunale bestemmelser kan angi en tillatt minstealer for bruk.
- Maskinen må aldri brukes hvisBrukeren er trott eller ikke føler seg vel,ller har inntatt medisiner, narkotika, alkohol eller andre stoffer som nedsetter refleksene eller oppmerksomheten.
Husk at foreren ell er brukeren er ansvarlig for ulykker som pafores tredjepersoner ell deres eiendom.Det er brukeren som er ansvarlig for a vurdere potensielle farer p aufunderlaghtvor arbeidet skal utfores, og som ma ta alle forholdsregler for a garantere egen og andres sikkerhet. Dette gjelder spesielt i skraninger, og pa ujevne, glatte ell er ustabile underlag.

2.2 FORBEREDENDE OPERASJONER

Personlig verneutstyr (PVU)

• Ikke bruk snøfreresen uten egnede klær.
• Bruk sko som gir et godt grep på glatte underlag.
• Bruk alltid vernebriller erler en ansiktsskjerm under bruK, vedlikehold erler reparasjon. Motordrevne maskiner i drift kan slynge fremmedlegemer mot øynene.
• Bruk hørselsvern.

Arbeidsomrade /maskin

• Kontroller området som skal ryddes og fjern synlige fremmedlegemer. For eksempel, dørmatter, sleder, bord, ledninger, etc.

• Sjekk at alle kontroller som driver bevegelige organer er frakoblet for motoren startes.

• Juster høyden på beskyttelseshusettil snøskruen for a brøyte overflatermed grus eller stein

• La motoren og maskinen tilpasse seg utetemperaturen for du begyninger a snobroytingen.

Motorer med kompresjonstenning: drivstoff

• Adversel: drivstoff er svært brannfarlig. Handter den varsom!
• Oppbevar alltid drivstoffe i egnede kanner.
• Bruk en trakt til pa- og etterfylling. Det skal kun gjores utendors, og røyking er forbudt mens arbeidet pagår.
• Fyll på drivstoff För motoren startes. Åpne ikke tanklokket og fyll ikke drivstoff mens motoren er slätt på, eller fremdeles er varm.
• Ikke start motoren hvis det lekker bensin, men ta maskinen bort fra området med bensinsøl, og vask øyeblikelig bort alle rester etter drivstoff på maskinen og bakken.
• Skru korken til drivstofftanken og drivstoffbeholderne godt på.
• Unngå at drivstoffetkommen i kontakt med klærne, og hvis dette skulle skje ma du skifte klær for motoren startes.

2.3 UNDER BRUK

Arbeidsomrade

• Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass ell er støv. Elektrisk kontakt eller mekanisk friksjon kan generere gnister som kan antennene støvet eller dampen.
• Start/DD: motoren i lukkede rom der farlig karonmonoksidrøyk kan samle seg opp. Motoren skal alltid startes utendors aller pa et godt ventilert sted. Husk alltid pa at motorens eksosgasser er giffige.
  Arbeid bare i dagslys ell er i godt kunstig lys, og med gode siktforhold.
• Hold personer, spesielt barn, og dyr unna arbeidsområdet. Barn mA holds under oppsyn av en voksen.
  Vær spesielt oppmerksom nár maskinen brukes på grusstier, fortau og veier, eller när disse krysses. Vær oppmerksom på skjulte farer.
  Vær oppmerksom pa trafikken nar maskinen brukes i naerheten av vei.

Adferd

• Ikke rett apningen til snoutkastet mot vinden, eller mot personer, dyr, kjoretoy, boliger uller annet som kan bli pafort skader fra snoen uller fra gjenstander som ligger gjemt i snoen. Ikke la noen stoppe opp fremfor maskinen.

• Bruk aldri snøfreseren i nærhen av gjerder, biler, vinduer, glassgjerder osv. uten Å ha regulert snoutkastets deflektor på riktig mæte.

• Ikke hold hendene aller fottene i nærheten av roterende deler. Stå alltid på avstand fra snoutkastet. Snoutkastet skal alltid holds rent.
• Hvis snøfreseren treffer fremmedlegem erller har unormale vibrasjoner, ma du slå av motoren, trenke ut nokkelen, vente til de bevegelige delene stopper opp, og inspisere maskinen omhyggelig for ø finne ut om den har blitt skadet. Vanligvis er vibrasjoner tegn pa at det finnes et problem. Reparer eventuelle skader for maskinen tas i bruk igjen.
  Koble ut alle innstlinger og trekk ut tenningsnokkelen for du forlater maskinen.
  För du foretari reparasjoner, renhold, inspeksjoner og justeringer, ma du slå av motoren, trenke ut nokkelen, og vente til de bevegelige delene stopper opp (bortsett fra när noe annet er angitt uttrykkelig i instruksjonene). Frakoble ledningene til elektromotoren. (Ekstrautstyr)
• Ikke berør motorens deler, da de blir varme under bruk. Fare for forbrenning.
• Bruk ikke maskinen i hoy transporthastigkeit på glatte overflater. Vær forsiktig nár du beveger deg bakover. Se bak deg før og mens du beveger deg bakover for økke på at det ikke finnes hindringer.
• Frakoble snøskruen nár maskinen transporteres eller ikke er iBruk.
  Pass alltid pa a ha god balanse og hold godt fast i handtaket. Ga, Iop aldri.

Bruksbegrensninger

• Ikke bruk maskinen på tvers i en skråning. Beveg deg alltid ovenfra og nedover, og deretter nedenfra og oppover. Vær alltid forsiktig när du skifter retning i en skråning. Unngå bratte skråninger.
• Ikke bruk maskinen hvis vernene erutilstrekkelige, eller hvis sikkerhetsanordningene ikke har blitt riktig plassert.
• Sikkerhetssystemene ma ikke deaktiveres eller tutkles med.
• Ikke endre motorens reguleringer, eller hold motoren på et veldig høyt turtall. Faren for personskader øker ved veldig høyt turtall.
• Ikke bruk for hoy hastighet, dette for a unnga a overbelaste maskinen.
• Ikke for hendene inn i utkasterapningen aller snoskruen uten a forst ha slatt av motoren ell er tatt ut nokkelen.

Foreta jevnlig vedlikehold og sorg for korrekt oppbevaring for avareta maskinens sikkerhet.

Odelagte ellr slitte deler skal byttes ut og aldri repareres. Bruk kun originale reservedeler. Bruk av uoriginale og/eller feil monterte reservedeler setter maskinens sikkerhet i fare, kan forarsake ulykker ellr personskader, og fritar produsenten for enhver forpliktelse og ethvert ansvar.

Vedlikehold

• Hvis tanken ma tommas ma dette arbeidet gjores utendors og med kald motor.
  For a redusere brannfaren ma du kontrollere jevnlig at det ikke finnes olje- og/eller drivstofflekkasjer.

Oppbevaring

• Ikke la det vare drivstoff igjen på tanken hvis maskinen skal lagres i en bygning hvor bensindampen kankommen i kontakt med apne flammer, gnister erler varmekilder.
  Kjolned motoren for snofreseren settes bort til lagring.
• Hvis snøfreseren skal oppbevares over lengre tid, skal bruksanvisningen alltid konsulteres for a fange opp viktige detaljer.

Transport

• Bruk paksiingsramper som har tilpasset styrke, bredde og lengde hvis maskinen ma Transporteres pa en lastebil eller tilhenger.
  Kjør maskinen pa med motoren av, ved at et tilstrekkelig antall personer skyver den opp.
• Steng drivstoffkranen (hvis davon finnes) under transport, og fest maskinen tilstrekkelig til transportkjoretyet ved hjelp av staltau eller kjetting.

2.5 MILJOVERN

Miljøvern ma vare et relevant og prioritert aspekt ved bruk av maskinen, til fordel for den siviliserte sameksistens og miljoet vi lever i.

• Unngå Å forstyrre nabolaget.
• Følg noye deCOMMUNALE bestemmelsene for kasting av emballasje, oljer, drivstoff, filter, forringede deler erler deler som er sterkt forurensende. Dette avfallet ma ikke kastes med husholdningsavfallet, men kildesorteres og kastes i konteinerne for resirkulering.
• När maskinen tas ut av bruk, skal den/DD erterlate i naturen. Henvend deg hos en autorisert gjenvinningsstasjon i samsvar med gjeldende lokale regler.

3. BLIKJENT MED MASKINEN

3.1 BESKRIVELSE AV MASKINEN OG BEREGNET BRUK

Maskinen er utstyrt med en brøytesnøskrue som er beskyttet av et hus, og som slynger snøen ut i et snoutkast. Snøskruen beveiges av motoren som ogsa gir fremdrift til maskinen. Maskinen styres ved hjelp av innstillinger som finnes i instrumentbordet. Operatoren kan styre maskinen og aktivere de viktigste innstillingene ved a alltid stä oppreist i kjorestellingen, bak maskinen.

3.1.1 Tiltenkbtbruk

Denne maskinen er utviklet og bygget for snobrøyting, rydding og utslynging av snø fra fortau, hager, oppkjørsler og andre overflater pa bakkenivå. Snøfreseren ma kun brukes for rydding av snø.

3.1.2 Feil bruk

Enhver annen bruk enn oppgitt ovenfor kan vare farlig og forarsake skader pa personer og/eller gjenstander. Feil bruk omfatter, men er ikke begrenset til, følgende:

• Bruk av maskinen på overflater over bakkenivå, som hustak, garasjer, arkader eller andre konstruksjoner eller bygninger.
• A drive snoskruen nár det finnes andre elementer enn snø til stede (for eksempel jord, gress, smæstein osv.).
• Ådra ellerskyve last

VIKTIG Feil bruk av maskinen foor til bortfall av garantien. Videre heves produsenten fra ethvert ansvar, og det er dermed brukeren som er ansvarlig for utgiftene ved sakskader, personskader eller skader på tredjepersoner.

3.1.3 Brukergruppe

Maskinen er beregnet pågressive profesjonelle brukere. Den er beregnet på hobbybruk.

VIKTIG Maskinen skal kun brukes av en operatior.

3.2 SIKKERHETSSYMBOLER

Det finnes forskjellige symboler på maskinen (fig. 4). Symbolene skal minne operatoren om

riktg fremgangsmate for a bruke den forsiktig og ta de nodvendige forholdsreglene.
Symbolenes betydning:

ADVARSEL!

ADVARSEL! Les bruksanvisingen for maskinen tas i bruk.

FARE! Hold hender og foter unna roterende deler.

FARE! Utslynging av gjenstander. Ikke drei utkastet mot tilskuere eller dyr.

FARE! Roterende skovlhjul. Hold alltid god avstand fra utkasterapningen.

FARE! Hold arbeidsområdet fritt for personer, spesielt barn, og dyr.

ADVARSEL!: Trekk ut nokkelen og les instruksjonene for du tar fatt pa et hvilket som helst ingrep i form av vedlikehold ellre reparasjon.

FARE! Drivstoff er brannfarlig og eksplosivt. Trekk ut tenningsnokkelen og la motoren kjoles ned for pafylling.

FARE! Fare for brann ellereksplosjon. Røyking forbudt,ikke bruk apne flammereller antenningskilder

FARE! Bruk hørselvern.

FARE! Bruk vernebriller

VIKTIG Klistremerker som er odelagt aller uleselig ma skiftes. Be om nye klistremerker hos et autorisert servicesenter.

3.3 IDENTIFIKASJONSETIKETT

Identifikasjonsetiketten oppgir falgende opplysninger (fig. 1):

1. Produsentens adresse
2. Type maskin
3. Lydeffektniva
4. CE-merke
5. Motorens omdreiningshastighet
6. Motorens ytelse
7. Motorens slagvolum
8. Maned/Byggear
9. Serienummer
10. Artikkelnummer

Skriv maskinens ID-opplysninger i de tilrettelagte feltene på etiketten som finnes på baksiden av bokomslaget.

VIKTIG Bruk identifikasjonsbetegnelsene som finnes på produits identifikasjonsetikett.

VIKTIG Bruk identifikasjonsbetegnelsene hver gang det autoriserte verkstedet kontaktes.

3.4 HOVEDKOMPONENTER

Av hensyn til oppbevaring og transport er noen av maskinens deler ikke montert i fabrikken, men mA monteres av kunden i henhold til instruksjonene, etter Å ha fjernet emballasjen.

Fjerning av emballasje og fullforing av montering ma foretas pa en jevn og solid overflate, med tilstrekkelig plass

til Åbevege maskinen og emballasjen, alltid ved hjelp av egnet verktøy. Bruk ikke maskinen før alle indikasjoner i avsnittet "MONTERING" har blitt fullført.

VIKTIG Maskinen leveres uten motorolje og drivstoff.

4.1 DELERTIL MONTERINGEN

Delene som skal brukes til monteringen finnes i emballasjen og er (fig. 3) angitt i folgende tabell:

Pos.	Beskrivelse	Ant.
A	Girinnstilling	1
B	Festeskruer til girinnstilling	-
C	Skruer og mutrer for festing av styret	4
D	Handtak for girspaker og dreining av deflektor	2
E	Kabel for dreining av snøutkast	1
F	Trakt	1
G	Sikkerhetsnøkkel	1
H	Utkast	1
K	Dreieskive til snøutkast	10
L	Skruer og fjærskiver M8 x 20	6
M	Skinner til utkast	3

4.1.1 Utpakking

1. Apne emballasjen forsiktig og pass pa at ingen av delene forsvinner
2. Les dokumentasjonen som finnes i esken, ogsa bruksanvisingen.
3. Ta alle deler som ikke er montert ut av esken.
4. Ta snofreseren ut av esken.
5. Kast esken og emballasjen i henhold til gjeldende bestemmelser.

4.2 MONTERING AV KONTROLLKABLER FOR FREMDRIFT OG SNØSKRUE

Koble Iokken pa kabelen til den tilhorende apningen (fig. 5).

MERKNAD Kablene er formontert i instrumentbordet.

4.3 MONTERING AV STYRET

Styret leveres med instrumentbordet allerede montert. Skruer for montering av styret til maskinen og girinnstillingen, som skruer og mutrer for festing av snoutkastet og handtakene til girspaken og spaken til deflektoren leveres i en separat pakke som finnes i maskinens emballasje. Foreta monteringen på følgende mæte:

1. Før styretso rorender mot (fig.6.A) stotten (fig.6.B).
2. Sett skruene og mutrene inn i hullene for a feste dem.

4.3.1 Montering av handtak til spakene

Skru fast hvert handtak i den gjengede stangen til girspaken (fig. 7.A) og i den gjengede stangen til spaken for dreining av deflektoren (fig. 7.B). Trekk til festemutteren.

4.4 MONTERING AV GIRINNSTILLING

1. Før aktseltappen (fig. 8.A) til girinnstillingen inn i hullet til spaken (fig. 8.B) for a koble den til driften og fest den med festesplinten (fig. 8.C).
2. Før Øvre del av (fig. 8.D) girinnstillingen mot hullet i nedre del av girinnstillingen og fest den ved a.fore inn pluggen (fig. 8.E) og festesplinten (formontert pa gispaken) (fig. 8.F).

4.5 MONTERING AV SNOUTKAST

1. Posisjoner dreieskiven (fig. 9.A) og snoutkastet (fig. 9.B) på flenskoblingen (fig. 9.C).
2. Før skinnene (fig. 9.D) inn under flenskoblingen (fig. 9.C) sik at hullene på skinnen sammenfaller med hullene på skinnens base.
3. Sett skruene med skiver inn i hullene og fest dem (fig. 9.E).

4.5.1 Montering av kabel for dreining av snoutkast

Denne kabelen har som formal og koble snoutkastet til dreiespaken som finnes i instrumentbordet, sik at det blir mulig Å dreie utkastet i onsket retning.

1. Fest snekkedrevet pa stotten, og pass pa at snekkedrevet kommer correkt i ingrep med tannhjulet til snoutkastet (fig. 9.F).
2. Sett den kvadratiske delen av den fleksible kabelen i ingrep med det tilhorende setet pa nedre del av spaken (hvis de icke er formontert)
3. Skru fast ringen (fig. 10.B) til kabelen på nedre del av spaken (fig. 10.A) (hvis de/DDke er formontert).

4.5.2 Montering av kabel for dreining av deflektor

Denne kabelen har som formål á koble snoutkastets deflektor til innstillingen i instrumentbordet, sik at det blir mulig á heve/ senke den for á styre den i onsket retning.

1. Sett pluggen (fig. 11.B) inn i enden på styringsspaken.
2. Før enden pa kabelen (fig. 11.C) inn pa pluggen (fig. 11.B).
3. Sett festesplinten inn pa pluggen og las (fig. 11.D).
4. Før reguleringsskruen (fig. 11.A) inn i setet (fig. 11.E) og trekk til mutteren (fig. 11.A).

5. STYREINNSTILLINGER

5.1 TENNINGSNØKKEL

Starter og stopper motoren. Tenningsnokkelen har to posisjoner (fig. 13.A):

1. Nokkel trukket ut - OFF - motoren stopper og kan ikke startes.
2. Nokkel satt inn - ON - motoren kan startes og settes i drift.

VIKTIG Motoren starter/DD hevis sikkerhetsnokkelen icke er fullstendig satt inn. PAnkelt modeller er det nodvendig a vri nokkelen med klokken for a kinne starte.

5.2 DRIVSTOFFKRAN

Nár drivstoffkranen apnes er det mulig Å starte drivstofftilforselen (fig. 13.B).

1. retning mot klokken - apen.
2. retning med klokken - stengt.

5.3 GASSINNSTILLING

Regulerer motorens turtall.

Innstillingene som er angitt pa etiketten samsvarer med (fig. 13.C):

1. Full last. Skal alltid brukes ved oppstart av maskinen og under drift.

1. Tomgang. Brukes nár motoren er tilstrekkelig varm og skal stä i ro.

STOP

1. Stopp-stilling (hvisijke finnes). Maskinen stopper oyeblikkelig.

1. Mellomliggende stilling (hvis donne finnes).Ved a flytte gassaken mot hare/skilpadde er det mulig a oke/senke hastigheten og velge den som er best egnet til arbeidsbehovet (hoy sn, ujevnt terreng etc.).

5.4 CHOKE-INNSTILLING

Brukes for kaldstart av motoren. Chokeinnstillingen har to posisjoner (fig. 13.D):

Til hóyre - choke er pá (for kaldstart).

Til venstre - choke er av (normal drift og varmstart).

5.5 PRIMER

Ved Å trykke på primerens gumminnstilling sprøytes drivstoff inn i forgasserens sugemanifold, sik at det blir lettere Å starte motoren när den er kald (fig. 13.L).

5.6 HändtAK FOR MANUELL OPPSTART

Gjør det mulig Å starte motoren manuelt (fig. 13.H).

5.7 INNSTILLING FOR ELEKTRISK OPPSTART (EKSTRAUTSTYR)

Gjør det mulig a starte motoren pa strom (fig. 14.M) nár maskinen er tilkoblet stromnettet med tilhorende stopsel (fig. 13.G).

Gjör det mulig Å kjore maskinen fremover.

1. Senk innstillingen (fig. 12.D) helt til den er inntil handtaket for a kjore fremover.
2. Slipp opp innstillingen for a stoppe fremdriften av maskinen.

Hvis fremdriftsinnstillingen aktiveres samtidig med snøskruen, forblir det i ingrep hvis den slipsppes opp. Det deaktiveres kun ved Å ogsa slippe opp snøskrueinnstillingen (fig. 12.C).

5.9 SNØSKRUEINNSTILLING

Driver snøskruens rotasjon.

For a fasnoskruen til a rotere senkes innstillingen (fig. 12.C) hel til den er inntil handtaket.
- Hvis snøskrueinstillingen startes alene, stopper roteringen av snøskruen nrhandtaket slippes opp, og spaken returnerer automatisk i opprinnelig stilling.

5.10 GIRSPAK

• 5 gir for Å justere fremdriftshastigheten.
• 2 gir for á justere ryggehastigheten.

5.11 INNRETTING AV SNOUTKAST OG DEFLEKTOR

Dreiningen av snoutkastet styres med en dreieknapp og gjør det mulig ä vende snoutkastet i onsket retning.

Vri dreieknappen (fig. 12.E) i retning med klokken / mot klokken for a dreie snoutkastet. Styring opp og ned av deflektoren gjores med den tilhorende spaken (fig. 12.B). Skyv spaken forover/bakover for a senke/heve deflektoren.
- Spak helt fremme = deflektor nede.
- Spak helt bak = deflektor oppe.

5.12 LYSBRYTER (EKSTRAUTSTYR)

For a tenne lysene skyves bryteren fremover (fig. 12.F).
Lyspa roda lampe lyser.

6. BRUK AV MASKINEN

Sikkerhetsbestemmelsene som skal følges under bruk av maskinen er beskrevet i kap. 2. Disse bestemmelsene ma overholds omhyggelig for a unng alvorlige fareer.

6.1 FORBEREDENDE OPERASJONER

Kontroller oljenivæt og at det er drivstoff pa maskinen for den tas i bruk. For fremgangsmåte og forholdsrregler entfor pafylling av drivstoff og fetterfylling av olje (se avsn. 7.2 og avsn. 7.3). Skinnene brukes til Å regulere snøskruens avstand til terrengen for Å beskytte det. Før maskinen tas i bruk skal skinnene reguleres på følgende mæt:

1. Løsne skruene (fig. 14.A).
2. Hev/senk skinnene (fig. 14.B).
3. Fest skruene.

6.2 SIKKERHETSKONTROLLER

Forsikre deg om at du har forstatt innholdet for du fortsetter. Foreta dessuten ffolgende sikkerhetskontroller og pass pa at resultatene samsvarer med det som er angitt i tabellene.

En sikkerhetskontroll skal alltid gjennomfores for bruk.

6.2.1 Generell kontroll

Tema Resultat
Drivstoffanlegg og tikkoblinger.	Ingen lekkasjer.
Elektriske ledninger. All isol	asjon er intakt. Ingen mekaniske skader.
Oljekrets Ingen lekkasjer.	Ingen skader.
Prøvekjøring Ingen unormale	vibrasjoner. Ingen unormale lyder.

6.2.2 Funksjonstest av fremdrift og snørkrue

Handling Resultat
Start maskinen (avsn. 6.3)	Hjulene og snøskruen på stå i ro.
Funksjonstest av fremdrift
Trykk på fremdriftsinnstillingen (fig. 12.D).	Hjulene kjører snøfreseren fremover.
Slipp opp fremdriftsinnstillingen (fig. 12.D)	Hjulene stopper.
Funksjonstest av snøskrue
Trykk på snøskrueinnstillingen (fig. 12.C).	Snøskruen begynner Å rotere.
Slipp opp snøskrueinnstillingen.	Snøskruen stopper
Funksjonstest av snøskrue og hjul
Mens du holderinne snøskrueinnstillingen (fig. 12.C), trykker duinn fremdrifssinnstillingen (fig. 12.D).	Snøskruen roterer og hjulene kjører snøfreseren fremover.
Slipp opp fremdriftsinnstillingen (fig. 12.D).	Hjulene roterer og snøskruen fortsetter Å rotere.
Slipp opp snøskrueinnstillingen (fig. 12.C).	Snøskruen stopper og hjulene låses.

Hvis noen av resultatene avviker fra det som er angitt i folgende tabell, er det ikke mulig á bruke maskinen!

Lever maskinen til et servicesenter for nødvendige kontroller og reparasjon.

6.3 START/ARBEID

1. Apne drivstoffkranen (fig. 13.B).
2. Sett inn sikkerhetsnokkelen og roter den i retning med klokken som angitt (fig. 13.A).

6.3.1 Kaldstart

1. Sett gasspaken pa full last (fig. 13.C).
2. Sett pachoken (fig. 13.D).
3. Trykk på primer-innstillingen (fig. 13.L) to til tre ganger. Forsikre deg om at hullet er dekker med en finger'nar innstillingen trykkes inn.
4. Start med elektrisk innstilling (avsn. 6.3.5)
   eller manuelt (avsn. 6.3.3).
5. Sla av choken (fig. 13.D).

VIKTIG Vent noen minutter for a la oljen bli varm for maskinen tas i bruk.

6.3.2 Varmstart

1. Sett gasspaken pa full last (fig. 13.C).
2. Sjekk at choken er av (fig. 13.D).
3. Start med elektrisk aller manuell innstilling (se nedenfor).

For a starte motoren manuelt, trekkes handtaket sakte (fig. 13.H) utover helt til en viss motstand merkes. På det tidspunktet bruker du kraft til Å dra, og hold igjen handtaket när du slipper opp. Gjenta operasjonen helt til motoren starter.

MERKNAD Ikke gjør mer enn 3-4 startforsok for a unngå at motoren fär for mye bensin. Se etter mulige Årsaker til at den ikke starter i tabellen "Identifisering av problemer".

6.3.4 Elektrisk start

Forsikre deg om at strømanlegget er jordet og utstyrt med en automatisk vernebryter.

1. Sett stopselet til stromledningen (fig. 13.G) i en 230V kontakt.
2. Trykk pa startknappen for a starte motoren.
3. När motoren er startet, trekkes stopselet ut av kontakten.

6.3.5 Arbeid

For a kjore maskinen gár du frem pa ffolgende mæte:

• Still inn snoutkast og deflektor med tilhorende innstilling (fig. 1.G).
• For øke avstanden på snospruten rettes deflektoren oppover.
• For a senke avstanden på snospruten rettes deflektoren nedover.
• Still inn hastigheten etter vei og snomengde.
  Trykk pa snoskrueinnstillingen (fig. 12.C) for aktivere snoskruens rotasjon fremover.
  Trykk pafremdriftsinnstillingen (fig. 12.D) for a aktivere fremdriften.

MERKNAD Kjor alltid motoren pa full last ved bruk av maskinen.

6.3.6 Styring

Det er mulig Å styre ved Å vende maskinen i onsket retning.

Pá modellene med utlser til differensiallas er det lettere à styre (se tabell over tekniske data).

6.3.7 Girskift

Girskift skal gjores med maskinen i ro. For a endre gir gár du frem som beskrevet nedenfor:

• Stop maskinen ved Å slippe opp fremdriftsinnstillingen (fig. 12.D) og snøskrueinnstillingen (fig. 12.C).
• Sett girspaken i onsket stilling (fig. 12.A).
• Begynn Å arbeide igjen som normalt.

VIKTIG Fremdriftssystemet kan bli skadet hvis man endrer gir narnaskinen er i bevegelse.

6.4 STOPP

For a stoppe maskinen slippes snoskrueinnstillingen opp (fig. 12.C) sammen med fremdriftsinnstillingen (fig. 12.D).

• Trekk ut eller vri sikkerhetsnokkelen rundt (fig. 13.A).
• Sett gassaken (fig. 13.C) til stopp.

Motoren kan vare svert varm like etter at den er slatt av. Ror jakekesosroretller nærliggende deler. Det er fare for brannskader.

VIKTIG Hvis det er behov for
å gå bort fra maskinen, skal alltid
sikkerhetsnokkelen trekkes ut (fig. 13.A).

6.5 BRUKSRAD

Det er mest effektiv a rydde fersk nysn. G over omradene som er ryddet en gang til for a fjerne snorester
- Kast helst ut snoen i vindretningen. Kontroller avstanden og retningen til snospruten som slynges ut.
- Senk deflektoren hvis det er sterk vind sik at snøen kastes ned mot bakken. Dette senker sannsynligeheten for at vinden transporterer snøen til upassende områder.
- La motoren gå i et par minutter erter at arbeidet er ferdig for a unnga at det danner seg is i utkastet.
- Hold alltid en hastighet som er tilpasset snøforholdene, og juster den sik at snøen kastes ut med en jevn flyt.
- Senk turtallet forden stoppes.

6.6 ETTER BRUK

• Foreta rengjøring (avsn. 7.4).
• Beveg alle kontrollene frem- og bakover flere ganger.
• Sjekk at choken er pa.
• Kontroller at ingen deler har løsnet er er skadet. Ved behov, skift ut skadede komponenter og stram eventuelle skruer og mutrer som har løsnet.

Alle kontroller og alt vedlikehold skal foretas när maskinen star i ro med motoren av. Ta ut nokkelen og les instruksjonene for rengjoring ell er vedlikehold.

Bruk egnede klær, hansker og briller nár vedlikehold utfores.

• Hyppighet og type ingrep er gjengitt i "vedlikeholdstabell". Tabellen vil hjelpe deg med a holde din maskin effektiv og sikker. I tabellen angis de viktigste ingrepene og

hvor ofte de skal utfores. Foreta operasjonen i samsvar med det aktuelle intervallet.

• Bruk av uoriginale reserverdeler og tilbehør kan ha negativ pavirkning pa maskinens funksjon og sikkerhet. Produsenten frasier seg ethvert ansvar ved skader som skylles ovennevnteprodukter.
• Originale reservedeler leveres av serviceverksteder og autoriserte forhandlere.

VIKTIG Alt vedlikeholds- og justeringsarbeid som ikke er beskret i dette manualen skal foretas av din forhandler eller et spesialverksted.

7.2 PAFYLLING AV DRIVSTOFF

For a fylle drivstoff:

1. Skru opp lokket pa drivstofftanken og ta det av (fig. 13.E).
2. Sett pà trabten (fig. 13.l).
3. Fyll pa drivstoff og ta av trakten (fig. 13.l).
4. Stram tanklokket godt og tork opp eventueltbensinsol nár du er fertig Å fylle pa drivstoff (fig. 13.E).

MERKNAD Ikke fyll drivstoffanken helt opp til kanten.

MERKNAD Bruk kun den type drivstoff som er angitt i tabellen med tekniske data. Bruk ikke andre typer drivstoff. Det er mulig Å bruke økologisk drivstoff, som alkylatabensin. Sammensetningen av deutsche bensinen har minde innvirkning på personer og miljoet. Det har ikke blitt opplyst om negative effektter tilknyttetBruk av dette type bensin.Men det finnes ulike typer alkylatabensin i handelen og derfor er det ikke mulig ä gi presise indikasjoner angåendeBruken.Forytterligere informasjon anbefalerviÅ konsultere instruksjonene fra leverandører av alkylatabensin.

MERKNAD Drivstoff er forgjengelig og skal derfor ikke forbli i tanken i mer enn 30 dager. Tanken skal kun fylles opp med tilstrekkelig drivstoff til Å fertigstille arbeidet før den settes til oppbevaring for en lengreperiode (kap.8).

7.3 KONTROLL/ETTERFYLLING AV MOTOROLJE

Kontroller oljenivæt for hver bruk.

MERKNAD Maskinen leverestil brukeren uten motorolje.

7.3.1 Kontroll/etterfylling

Prosedyre:

• Sett maskinen på en jevn overflate for kontroll.
• Rengjør rundt korken (fig. 13.K). Skru av, dra ut og rengjør peilepinnen.
• For peilepinnen welt inn uten Å skru den fast.
• Trekk den ut igjen. Kontroller oljenivæt.
• Etterfyll, hvis nivaet er lavere enn "L"-merket (fig. 15)
• For korrekt utskiftingsprosedyre se avsn. 7.3.2

Ikke overdriv etterfyllingen, da dette kan medfore overoppheting av motoren. Hvis nivaet overskrider "H" (fig. 15), ma du drenere helt til riktig niva er nadd.

MERKNAD For a finne hvilken oljetype som skal brukes, se "Tabell over tekniske data".

7.3.2 Oljeskift

Motoroljen kan vare veldig varm hvis den tappes av like etter at motoren er slatt av. La derfor motoren kjoles ned et par minutter for oljen tappes av.

Shift motoroljen i henhold til intervallene angitt il "Tabell over tekniske data" Skift oljen oftere hvis motoren mä kjore under vanskelige forhold. Gå frem som beskrevet nedenfor:

1. Plasser maskinen på et flatt underlag.
2. Plasser en beholder under drenraret.
3. Ta av lokket for pafylling av olje (fig. 13.K).
4. Ta av oljetommelokket (fig. 13.J).
5. Samle oljen i beholderen.
6. Skru pa oljetommelokket igjen.
7. Tørk opp eventuelt oljesøl.
8. Fyll pà med nye olje. For à finne riktig\ mènge olje se "Tabell over tekniske data".
9. Start motoren og la den gå i minst 30 sekunder etter hver etterfylling.
10. Kontroller at det/DDielekkasjer.
11. Sla av motoren. Vent i 30 sekunder og kontROLLER oljenivæt på nytt. Ved behov, se ögså "kontroll/etterfylling" (avsn. 7.3.1).

VIKTIG Oljen skal deponeres i henhold til lokalt regelverk.

7.4 RENHOLD

Foreta all rengjoring med maskinen av. Ikke forsok a fjerne snø fra utkastet uten a forst ha:
- Sluppet opp snoskrueinnstillingen.
- Slätt av motoren
- Trukket ut tenningsnokkelen.

Rengjor alltid maskinen etter bruk. Folg instruksjonene nedenfor angaende rengjoring:

• Bruk snospaden (fig. 1.l) til à fjerne snø fra snoutkastet og andre deler på maskinen.
• Rengjør motoren med en kost og/eller trykkluft.
• Sprut-ilke vann direkte pà motoren.
• Start motoren og snøskruen etter Å ha vasket med vann for Å fjerne vannet. Hvis ikke kan den trenge inn i lagrene og medføre skader.

VIKTIG Bruk aldri hoyttrykkspyler. Det kan skade elektriske komponenter.

7.5 TENNPLUGG

For arbeid på tennpluggen ma du henvende deg til forhandleren eller et autorisert servicesenter. Konsulter vedlikeholdstabellen og tabellen for identifising av problemer for ingrep som gjelder tennpluggen.

7.6 FORGASSER

Forgasseren er forhändsinnstilt av produsenten. Se tabellen over identifisering av problemer forå finne ut när det er nødvendig Å gjore arbeid på forgasseren (kap. 12).

• Hold bolter, skruer og mutrer trukket godt til, for a vare sikker pa at maskinen alltid er sikkert brake.
• Kontroller jevnlig at festemutrene til snoutkastet er korrekt strammet.

7.8 SNØSKRUENSAKSLING

For a forbedre snoskruens rojasjon, anbefales det a smore fett psmoreniplene (fig. 16.A) pa snoskruens aksling jevnlig ved hjelp av en smorekanne.

For a smore:

-Ta av festesplintene og sikkerhetspluggene (fig. 16.B).
Smør smoreniplene (fig. 16.A) og roter snøskruen noen ganger pa akslingen sik at fetet flyter pa innsiden av akslingen.
- Sett tilbake festesplintene og sikkerhetspluggene. (fig. 16.B)

8. OPPBEVARING

När maskinen skal oppbevares
lengre enn 30 dager:

1. Tøm kretsen for drivstofftilforsel:

2. Steng drivstoffkranen (fig. 13.B).

3. Start maskinens motor og la den gå helt til den stopper fordi den er tom for bensin.

4. Skift motoroljen hvis det ikke har blitt gjort de siste tre manedene.

5. Rengjør snøfreseren grundig.
6. Kontroller at det/DDke finnes skader pa snofreseren. Utfor eventuelt reparasjoner.
7. Hvis lakken er skadet bør dette flikkes pa for a forebygge rust.
8. Beskytt rustutsatte metallflater.
9. Sett helst bort snofreseren i et lukket rom.

9. SERVICE OG REPARASJONER

Denne bruksanvisingen gir alle nodelvendige indikasjoner for á kjore maskinen, somt informasjon om korrekt vedlikehold som kan utfores avBrukeren. Alle vedlikeholds- og justeringsoppgaver som ikke er beskrevet ibruksanvisingen, ma foretas hos forhandleren eller ved et spesialverksted som har den kompetansen og det utstyret som kreves for á utføre arbeidet riktig. Pá dette maten oppretholdes maskinens opprinnelige sikkerhets- og driftsniva. Inngrep utfør ved uegnede verksteder ullavukvalifiserte personer, fører til bortfall av garantien og hever produsenten for enhver forpliktelse og ethvert ansvar.

Kun autoriserte servicesenter kan utfore reparasjoner og vedlikehold i garantitiden.
- Autoriserte serviceverksteder bruker utelukkende originale resvedeler. Originale resvedeler og tilbehør har blitt utviklet spesifikt for disse maskinene.
- Uoriginale resovedeler og tilbehør er ikke godkjent, og bruk av uoriginale deler og tilbehør gjør at garantien utgår.
- Det anbefales à levere maskinen inn til et autorisert serviceverksted for vedlikehold, assistanse og kontroll av sikkerhetsanordningene en gang i Året.

10. HVA SOM DEKKES AV GARANTIEN

Garantien dekker alle material- og fabrikasjonsfeit. Brukeren m'noye folge alle vedlagte instruksjoner.

• Manglende kjennskap til vedlagt dokumentasjon.
• Uforsiktigkeit.
• Feil aller upassende bruk og montering
• Bruk av uoriginale reservedeler.
• Bruk av utstyr som/DDke folger med, ellersom/DDke er godkjent av produsenten.

Dessuten dekker garantien ikke:

Normal slitasje av forbruksmaterialer som drivremmer, snoskrue, lys, hjul, sikkerhetsbolter og ledninger.
Normal slitasje.

• Motorer. De er dekker av motorprodusentens garantivilkar og betingelser.
  Kjøperen er beskyttet av gjeldende lover.

Kjøperens lovfestederettigheter kan ikke pa noen mæte begrenses av这部分 garantien.

1. VEDLIKEHOLDSTABELL

Inngrep Hyppighet Avsnitt
	Første gang	Deretter hver
MASKIN
Kontroll av alle fester	- Før hver	bru k 7.7
Sikkerhetskontroller/kontroll av innstillinger	- Før hver	bru k 6.2
Generell rengjøring og kontroll	- Etter hver	bru k 7.4
Rengjøring av utkast	- 5 timer /etter hve rbrk 7.4
Smøring av drivaksling	- 25 timer /etter hver sesong ***
Smøring av snøskrueaksling	- 10 timer /etter hver sesong 7.8
MOTOR
Rengjøring av pennplugg	-	25 timer /etter hver sesong	***
Utskifting av pennplugg	-	100 timer /etter hver sesong	***
Kontroll/etterfylling av motorolje	-	5 timer /etter hve rbrk	7.3.1
Skifte av motorolje	5 timer	50 timer /etter hver sesong	7.3.2

** Inngrep som ma utfores av din forhandler ell er autorisert servicesenter.

1. IDENTIFISERING AV PROBLEMER

Hvis problemene fortsetter etter at du har utfort disse forbedringsforslagene, ma du takontakt med forhandleren.

SPIS TRESCI

1. INFORMACJE OGOLNE. 1
   2.ZASADY BEZPIECZENSTWA. 2

FARA! Stoppa aldrig in handerna i utkastroret nar snoskruven ar i rorelse. Stoppa motorn fore rensing av utkastroret.

Lägena, som anges på plåten, visas i (fig. 13.C):

1. Fullgas. Maste alltid anvandas nar motorn startas samt under drift.

NO • Innholdet og bildene i donneBrukerveiledningen er utførp oppprag fra STIGA S.p.A. og er beskyttet ved opphavsrett - Enhver gjengivelsellerendring, selv kun delvis, er forbudt.
