Tuotetyyppi	Käsin ohjattava lumilinko
Tuotemerkki	STIGA
Malli	ST 3256 P
Lumityöntöleveys	56 cm
Suurin lumenkorkeus	Noin 30 cm
Moottori	4-tahtinen bensiinimoottori
Käynnistys	Manuaalinen (käynnistysnarulla) ja sähköinen (230 V, valinnainen)
Vaihteisto	5 vaihdetta eteen, 2 vaihdetta taakse
Poistoputken suuntaus	Manuaalinen rullalla, kierto 180°
Läppä	Korkeussäädettävä vivulla
Valot	Valinnainen
Polttoainesäiliö	Tilavuutta ei ilmoitettu
Moottoriöljy	Määräaikaisvaihto (katso käyttöohje)
Turvallisuus	Virtalukko, moottorin pysäytys, suojukset
Paino	Noin 80 kg
Mitat (P x L x K)	Noin 60 x 70 x 60 cm

Usein kysytyt kysymykset - ST 3256 P STIGA

Kuinka moottori käynnistetään kylmänä?

Kylmäkäynnistystä varten avaa polttoainehana, aseta avain virtalukkoon ja käännä tarvittaessa. Aseta kaasu täysille, aktivoi kuristin, paina sitten 2-3 kertaa polttoainepumppua. Käytä manuaalikäynnistintä tai sähkökäynnistintä. Kun moottori on käynnistynyt, poista kuristin käytöstä.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että virtalukko on päällä, polttoainetta on riittävästi, kuristin on aktivoitu (kylmäkäynnistys) ja polttoainepumppua on käytetty. Jos moottori on tulvinut, odota muutama minuutti käyttämättä polttoainepumppua. Katso vianmääritystaulukko käyttöohjeesta.

Kuinka poistoputken suuntaa säädetään?

Käytä ohjauspaneelin rullaa suuntaamaan poistoputki haluttuun suuntaan. Suihkun korkeutta varten käytä läpän vipua: eteenpäin laskemiseksi, taaksepäin nostamiseksi.

Mitä moottoriöljyä käytetään ja kuinka tarkistaa öljytaso?

Käytä sopivaa 4-tahtimoottoriöljyä (katso tekniset tiedot). Tarkista taso mittatikulla: aseta kone tasaiselle alustalle, puhdista mittatikku, aseta se paikalleen kierteittämättä, vedä sitten ulos. Tason tulee olla välillä L ja H. Lisää öljyä tarvittaessa.

Kuinka koneen vaihdetta vaihdetaan?

Pysäytä kone vapauttamalla ajo- ja kierukkaohjaimet. Siirrä sitten vaihdevipu haluttuun asentoon (5 eteen, 2 taakse). Älä vaihda vaihdetta liikkuessasi välttääksesi vaihteiston vaurioitumisen.

Mitä tehdä epänormaalin tärinän yhteydessä?

Pysäytä moottori välittömästi, poista avain ja tarkasta kone. Kiristä kaikki kiinnikkeet. Jos kierukka tai pyörä on vaurioitunut, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Kuinka kone puhdistetaan käytön jälkeen?

Kun moottori on sammutettu ja avain poistettu, käytä lapiota poistoputken puhdistamiseen ja lumenjäänteiden poistamiseen. Puhdista moottori harjalla tai paineilmalla. Älä suihkuta vettä suoraan moottoriin.

Mikä on toimenpide koneen säilyttämiseksi yli 30 päivää?

Sulje polttoainehana ja käytä moottoria, kunnes se sammuu polttoaineen loppuessa. Vaihda moottoriöljy tarvittaessa. Puhdista huolellisesti, tarkista vaurioiden varalta, maalaa tarvittaessa ja säilytä lukitussa tilassa.

Kuinka sähkökäynnistystä käytetään?

Varmista, että pistorasia on maadoitettu ja suojattu sulakkeella. Kytke virtajohto 230 V pistorasiaan ja paina sitten käynnistyspainiketta. Kun moottori on käynnistynyt, irrota pistoke välittömästi.

Mitä tehdä, jos poistoputki on tukossa?

Pysäytä moottori, poista avain ja odota, että kaikki liikkuvat osat pysähtyvät. Käytä lapiota lumen poistamiseen. Älä koskaan työnnä käsiä poistoputkeen ilman moottorin sammuttamista.

KÄYTTÖOHJE ST 3256 P STIGA

FI Kävellen ohjattava lumilinko - KÄYTTOOHJEET VAROITUS: lue käyttoopas huolellisesti ennen koneen käytöa.

7.7 Lukustusmutrid- ja kruvid 11

7.8 Kruvikonveieri voll 11

8.HOIDMINE 11

1. TEENINDUS JA REMONT 11

10.GARANTIIKATE 12

See masin on lumepuhur.

OHT! Kütus on tule- ja
plahvatusohtlik. Enne tankimist
vötke valja Süütevöti ja
laske mootoril jahtuda.

Mootor vobihahetult parast seiskumist olla vaga kuum. Arge puudutage summutit voi selle laheduses olevaid osi.See voib tekitada poletusi.

TAHTIS Kui eemaldute masinast, siis voitke ohutusvoti alati valja (joon. 13.A).

6.5 SOOVITUSED KASUTUSEKS

TÄHELEPANU Arge taitke bensiinipaaki äareni.

1. YLEISTÄ 1
2. TURVALLISUUSMAÄRÄYKSET 2
   2.4 Huolto, varastointi ja kuljetus 3
3. LAITTEESEEN TUTUSTUMINEN 4
   3.1 Laitteen kuvaus ja kayttotarkoitus 4
   3.2 Turvamerkinnat 4
   3.3 Tunnistustarra 5
   3.4 Paaosat.. 5
   4.ASENNUS 5
   4.1 Asennusosat 5
   4.2 Etenemisen ohjausvaijereiden ja syottoruuvin asennus 5
   4.3 Kahvan asennus 6
   4.4 Vaihdevivun asennus 6
   4.5 Poistokourun asennus 6
4. HALLINTALAITTEET 6
   5.1 Virta-avain.. 6
   5.2 Poltoainehana 6
   5.3 Kaasuttimen vipu 6
   5.4 Rikastimen vipu 7
   5.5 Primer 7
   5.6 Kahva manuaalista kaynnistystä varten 7
   5.7 Sahköisen käynnistyksen ohjaus (valinnainen) 7
   5.8 Ajovipu 7
   5.9 Syottoruuvin vipu 7
   5.10 Vaihdevipu 7
   5.11 Poistokourun ja ohjauslevyn suuntaus .. 7
   5.12 Valokytkimet (lisavaruste) 7
5. LAITTEEN KAYTTO 7
   6.1 Esitoinenpiteet 8
   6.2 Turvallisuustarkastukset 8
   6.3 Kaynnistys / työ 8
   6.4 Pysaytys 9
   6.5 Kayttovinkkejä 9
   6.6 Kayton jalkeen 9
6. HUOLTO 10
   7.1 Yleistä 10
   7.2 Poltoaineen lisääminen 10
   7.3 Moottorioljyn tarkastaminen / lisäaminen 10
   7.4 Puhdistus 11
   7.5 Sytytystulppa 11
   7.6 Kaasutin 11
   7.7 Mutterit ja kiinnitysruuvit 11
   7.8 Syottoruuvin aktesi 11
7. VARASTOINTI 11
8. HUOLTO JA KORJAUS 12
   10.TAKUUSUOJA. 12
   11.HUOLTOTAULUKKO 12
9. VIKOJEN PAIKANNUS 13

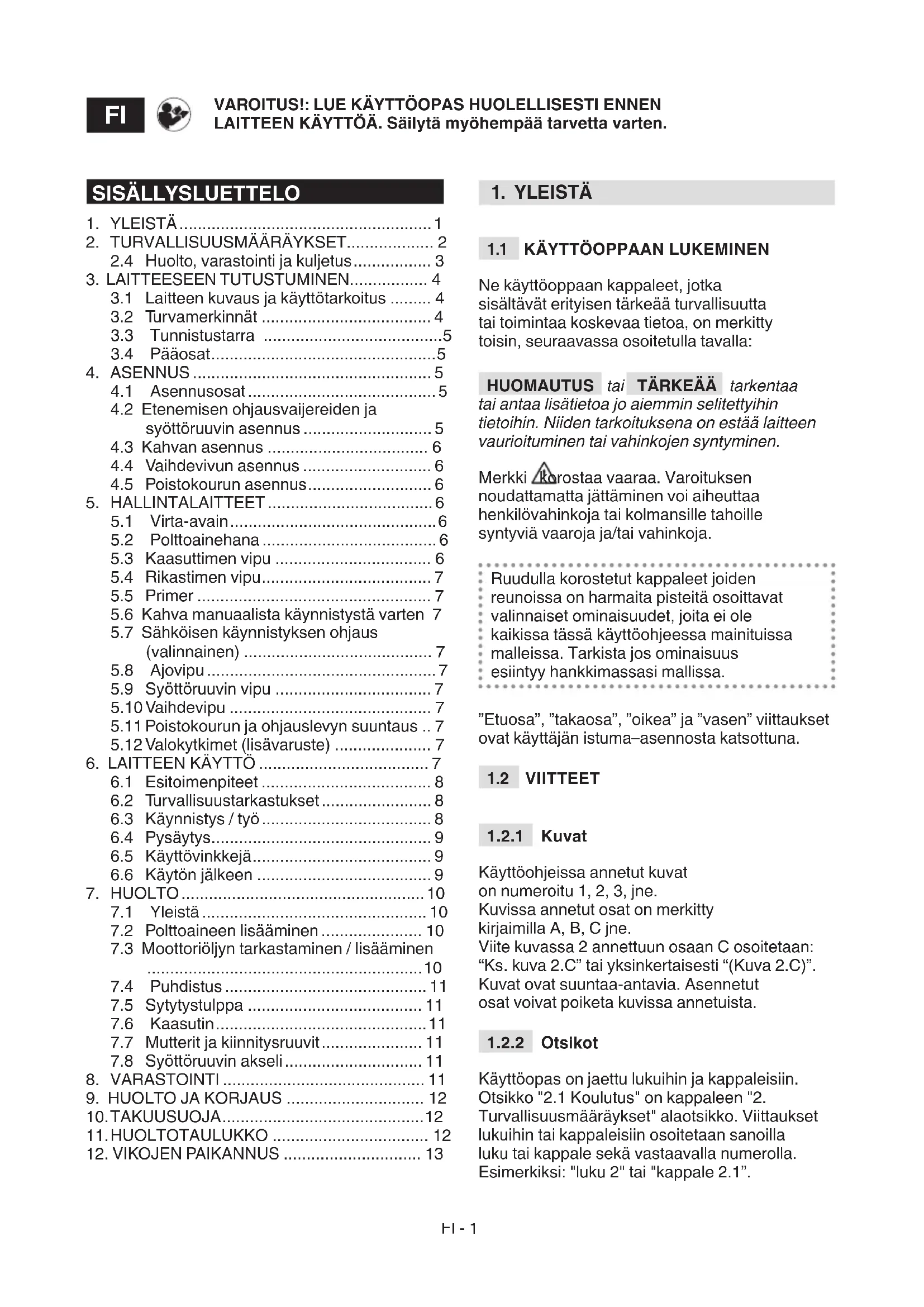

1. YLEISTA

1.1 KÄYTTÖOPPAAN LUKEMINEN

Ne käyttooppaan kappaleet, jotka sisälvt erityisen tärkea turvallisuutta tai toimintaa koskevaa tietao, on merkitty toisin, seuraavassa osoitetulla ravalla:

HUOMAUTUS tai TARKEAA tarkentaatai antaa lisatietoa jo aiemmin selitettyihin tietoin. Niiden tarkoituksena on estaa laiteen vauroituminen tai vahinkojen syntyminen.

Merkki Koroostaa vaaraa. Varoituksen noudattamatta jattaminen voi aiheuttaa henkilovahinkoja tai kolmansille tahoille syntyviä vaaroja ja/tai vahinkoja.

Ruudulla korostetut kappaleet joden reunoissa on harmaita pisteita osoittavat valinnaiset ominaisuudet, joita ei ole kaikissa tassä kaytöohjeessa mainituissa malleissa. Tarkista jos ominaisuus esiintyy hankkimassasi mallissa.

"Etuosa", "takaosa", "oikea" ja "vasen" viittaukset ovat kayttäjan istuma-asennosta katsottuna.

1.2 VIITTEET

1.2.1 Kuvat

Käytöohjeissa annetut kuvat on numeroitu 1, 2, 3, jne. Kuvissa annetut osat on merkitty kirjaimilla A, B, C jne. Viite kuvassa 2 annettuun osaan C osoitetaan: "Ks. kuva 2.C" tai yksinkertaisesti "(Kuva 2.C)". Kuvat ovat suuntaa-antavia. Asennetut osat voivat poiketa kuvissa annetuista.

1.2.2 Otsikot

Käytöopas on jaettlu kukuihin ja kappaleisiin. Otsikko "2.1 Koulutus" on kappaleen "2. Turvallisuusmaäräykset" alaotsikko. Viittaukset lukuihin tai kappaleisiin osoitetaan sanoilla luku tai kappale sekä vastaavalla numerolla. Esimerkiki: "luku 2" tai "kappale 2.1".

2. TURVALLISUUSMAÄRÄYKSET

2.1 KOULUTUS

Lue namä ojeet huolellisesti ennen laitteen käyttoa.

Tutustu vipuihin ja laitteen oikeaan kayttoon. Opi pysayttamän moottori nopeasti. Näden varoitusten lukematta jattaminen saattaa aiheuttaa tulipalon ja/ taivakavan loukkaantumisen. Sälyta kaikki varoitukset ja ohjeet tulevaa kayttoa varten.

• Alä anna lasten tai kokemattomien henkilöiden kāyttaa laitetta. Paikalliset lait voivat maarata laitteen kāytolle minimi-ikärajan.
• Laitetta ei koskaan saa kayttäa jos kayttäja on vasynyt tai huonovointinen tai on nauttinut läakeineita, huumeita, alkoholia tai muita kayttäjan reflekseihin ja huomiokykyyn vaikuttavia aineita.
• Muista, etta kayttaja on vastuussa tapaturmista tai vahingoista, jotka han aiheuttaa muille ihmisille tai heidan omaisuuksilleen. Kayttajan vastuulla on arvioida maaston mahdolliset vaarat ja ryhtya tarvittaviin varotoimenpiteisiin omansa ja muiden turvallisuuden takaamiseksi, erityisesti kun tyoskennelläan kaltevilla, epatasaisilla, liukkailla tai epavakailla pinnoilla.

2.2 ESITOIMENPITEET

Henkilonsuojaimet

• Alä käytä lumilinkoa ilman tarkoituksenmukaista vaatetusta.
• Pue jalkineet, joissa on pitavä pohja liukkailla pinnoilla.
  Käytä käytön, huollon tai korjaustoimenpiteiden aikana aina suojalaseja tai visiirä. Moottoroitujen laitteiden käytto voi saada vieraita esineitä sinkoutumaan silmiin.
  Käytä kuulosuojaimia.

Työalue / Laite

Tarkista puhdistettava alue huolellisesti ja otanakyvat ja vieraat esineet pois. Esimerkiki kynnysmatot, kelkat, poydat, langat jne.
- Ennen moottorin käynnistämista tarkista, etta kaikki ohjaukset jotka kytkevat osat liikkumaan, on kytketty pois paälta.
- Sääda syöttöruvin suojuksen korkeutta puhdistaaksesi kivi- tai kalliopintoja.
- Ennen lumen linkoamista, anna moottorin ja laitteen sopeutua ulkoiseen lampötilaan.

Polttomoottori: polttoaine

• Varoitus: polittoaine on erittäin tulenarkaa. Käsitte varovasti!
• Sälytä poltoainetta aina sopivissa säliöissä.
  Tankkaa tai lisää poltloanetta suppiloa käytämää vain ulkoilmassa alakä tupakoi näiden toimenpiteiden aikana.
  Tankkaa ennen moottorin kaynnistamista. Alä avaa saillön korkkia alakä tankkaa kun moottorin on paallä tai vielä kuuma.
• Jos pottoainetta valuu ulos, alä kaynnistā moottoria vaan vie laite pois alueelta jolle poltoainetta valui ja puhdista valittomasti laitteen paallee ja maahan valuneet polittoaineen jaämät
• Ruuvaa kiinni polttoainesaillion ja polittoainetta sisaltavien sailioiden korkit.
  Välta polittoaineeen paasemistä kosketuksiin vaatteiden kanssa tai jos niin tapahtuu, vaihda vaatteet ennen moottorin kaynnistamista.

2.3 KAYTON AIKANA

Työalue

• Alä käytä laitetta rajahdysalttiissa ympäristössa, syttyvien nesteiden, kaasujen tai polyn lahettyvillä. Sähkökosketukset tai mekaaniset hankaumat voivat aiheuttaakipinöitä, jotka saavat polyn tai hoyryt sytymään.
• Alä käynnistä moottoria suljetuissa tiloissa joihin voi keräantyä vaarallisia hiilimonoksidihöryjä. Käynnistystoimenpiteet on suoritettava ulkoilmassa tai hyvin tuuletetussa paikassa. Muista aina, että pakokaasut ovat myrkyllisia.
  Työskentele ainoastaan paivänvalossa tai kyllin riittavässa keinovalossa ja hyvän nakyväisyyden vallitessa.
• Pida henkilot, lapset ja eläimet loitalla työalueelta. Lapsia on valvottava toisen aikuisen henkilön toimesta.
  Toimi erityisen varovaisesti kun kaytālaitetta sorateiden, jalkakaytavien ja teiden laheisyydessā tai kun niitāylitetaan. Varo piileviña vaaroja.
• Varo liikennettä kun laitetta käytetaan tien laheisyydessä.

Toiminnot

• Alä suuntaa poistokourun aukkoa pain vastatuulta tai henkilöitä, eläimiä, ajoneuvoja, asuntoja ja kaikkea sellaista, joka voi vahingoittua lumen tai lumen peitossa olevien esineiden takia. Alä anna kenenkään olla laitteen edessä.

• Alä koskaan käytä lumilinkoa aitojen, autojen, ikkunoiden, lasiaitoen jne. lahellä ellei pointokourun ohjauslevyä ole kunnolla saädetty.

• Alä laita kasia ja jalkoja pyörivien osien lahelle. Pysyttele aina etäällä lumen poistikokourun akosta. Pidä poistikokourua aina puhtaana.

• Jos lumilinko iskeytyy vieraisin esineisiin taiJos epatavallista tärinäeysiintyy, sammuta moottori, ota virta-avain pois, odota, etta likkuvat osat pysahtyvat ja tarkasta laite mahdollisten vahinkojen syntymisen varalta. Tärina on yleensamerkki ongelmasta. Korjaa mahdoliset vahingot ennen laitteen kayttöa uudelleen.
• Ennen kuin poistut laitteen luota, kytke.POIS paalta kaikki ohjaukset ja ota virta-avain POIS laitteesta.
• Ennen korjaus-, puhdistus- tai säätotoimenpiteiden suorittamista, sammuta moottori, ota virta-avain pois ja odota, etta likkuvat osat pysähtyvät (ellei ohjeissa ole toisin osoitettu). Kytke sähkömoottorin johdot irti. (Valinnainen)
• Alä koske moottorin osiin jotka kuumenevat käytön aikana. Palovammojen vaara
• Alä käytä laitetta korkeilla nopeuksilla kun ajat liukkailla mailla. Toimi varovaisesti kun liikut taaksepän. Katso taaksepän ennen peruuttamista ja sen aikana varmistaaksesi, ettei esteitä esinny.
  Kytke syottoruvi pois paalta kun laitetta kuljetetaan tai sita ei kayteta.
• Varmista aina, etta olet tasapainossa ja kykenet pitamän kunnolla kahvasta kiinni. Kavele, ala koskaan juokse.

Käytön rajoitukset

• Alä käytä laitetta poikkisuunnassa rinteessä.
  Aja mæssä aina ylhaälta alas ja painvastoin.
  Ole aina erityisen varovainen kun vaihdat suuntaa mæssä.
  Välta jyrkkiä mäiä.
• Alä koskaan käytä laitetta ilman siihen kuuluvia suojuksia tai jos niitta ei ole asennettu oikein.
• Alä peukaloi tai kytke pois paikalla olevia turvajärestelmä.
• Alä muuta moottorin saatöjä
  alakä kayta sitä ylikierroksilla. Jos moottoria kaytetaan ylikierroksilla, henkilovahinkojen vaara kasvaa.
• Alä ylikuormita laitetta ohjaamalla sitä liian korkealla nopeudella.
• Alä koskaan laita kasiä poiston tai syöttöruuvin sisälle, ellei moottoria ole sammutetu ja virta-avainta irrotetu.

2.4 HUOLTO, VARASTOINTI JA KULJETUS

Suorita saannollinen huolto ja oikea varastointi laitteen turvallisuuden sailyttamiseksi.

Käytöturvallisuuden kannalta on tärkeä, etta rikkoutuneet osat vaihdetaan uusiin, eikä niitta korjata. Käytä ainoastaan alkuperäisiä varaosia: eilakuperäisten ja/tai huanosti asennettujen varaosien käytäminen vaarantaa laitteen turvallisuuden ja voi aiheuttaa onnettouuksia tai henkilovahinkoja. Valmistajalla ei ole minkäänlaista vastuuta tällaisissa tapauksissa.

Huolto

• Jos polttoainesäliö on tyhjennettäva, suorita toimenpide ulkoilmassa ja moottori kylmäna.
  Tulipalovaaran vahentamiseksi, tarkista saannollisesti ettei oljyn ja/ tai polittoaene n vuotoja esinny.

Varastointi

• Alä jatä poltoainetta sāiliöönJos laitetta varastoidaan sellaisella paikassa, jossa poltoaineen hóryt voivat joutua kosketuksiin avotulen, kipinöidentai lammonlähteiden kanssa.
• Anna moottorin jäahtyä ennen kuin lumilinko varastoidaan suljettuun tilaan.
  Viittaaina kayttooppaaseen tärkeitä yksityiskohtia varten jos lumilinkoa on varastroitava pitkään

Kuljetus

• Jos laitetta on kuljetettava kuoma-autolla tai perävaunulla, käytä ainakestävydeltään, leveydeltään ja pituudeltaan sopivia ramppeja.
• Lastaa laite moottori sammutettuna, sita tyontamalla, kayttamalla riittava maara henkiloita.
  Kuljetuksen ajaksi sulje poltoaineen hana (jos kuuluu varustukseen) ja kiinnita laite kunnolla kuljetusvalineeseen koyssillaa tai ketjuilla.

2.5 YMPÄRISTÖNSUOJELU

Ymparistonsuojelun tulee olla keskeisella sijalla kaytettaaessa laitetta.

Välta aiheuttamasta Häiriöta naapureille.
Noudata tarkasti paikallisia saadoksiä, koskien pakkausten, oljyn, poltoaineen, suodattimien, kuluneiden osien tai minkā tahansa ongelmajätteen havitysta. Naitä jatteita ei saa heittaa ravallisen sekajätteen joukloon, vaan ne on kerattava talteen erikseen ja vietavä niitā varten olevaan erilliseen jatteiden kerayspaikkaan, jossa niiden kierratyksesta huolehditaan.
Kun laite otetaan pois käytösta alä hylkää sitä luontoon vaan vie se kaatopaikalle paikallisia säädöksiä noudattaen.

3. LAITTEESEEN TUTUSTUMINEN

3.1 LAITTEEN KUVAUS JA KAYTTOTARKOITUS

Tämä laite on lumilinko.

Laite on varustetu lumen linkoamiseen
tarkoitetulla suojuksella suojatulla
syottoruuvilla, joka ohjaa lumen poistokouruin.
Moottori likuttaa syottoruuvia, joka
antaa myos tyontovoin laitteelle.
Laitetta ohjataan kojelaudalle
asetettujen ohjausten kautta.
Kayttajvoi ohjata laitetta ja kayttä ohjauksia
ina seisoen, kuljettajan paikalla, laitteen takana.

3.1.1 Kayttotarkoitus

Tämä laite on suunniteltu ja valmistetty lumen linkoamiseen, auraamiseen ja poistamiseen jalkakaytaviltä, puutarhoista, ajoteilta ja muilta maan tasolla olevilta pinnoilta. Lumilinkoa on käytettäv yksinomaan lumen poistamiseen.

3.1.2 Väärä kayttö

Käytö mihin tahansa muuhun tarkoitukseen, joka poikkeaa edellä mainituista, saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille. Sopimattomaksi käytöksi katsotaan (esimerkiki, mutta ei ainoastaan):

Laitteen kayttkorotetuilla pinnoillakuten katot, autotallit, katokset taimuut rakenteet tai rakennukset.
- Syöttöruvin käynnistys jos paikalla on muuta kuin lunta (esim. maa, ruoho, kivet tms.).
- Kuormien vetäminen tai työntäminen

TÄRKEÄLaitteen virheellinen käytto saa takuun raukeamaan ja vapautta valmistajan kaikesta vastuusta siirtamalla käytäjälle kaikki omista tai kolmansille osapuolille koituvista vahingoista tai loukkaantumisista siirtyvän vastuun.

3.1.3 Kayttajatyppi

Tämä laite on tarkoitettu kuluttajien kayttoön eli muille kuin ammattikayttäjille. Tämä laite on tarkoitettu harrastuskayttoön.

TÄRKEAA Laitetta saa käyttaa vain yksi henkilo.

3.2 TURVAMERKINNÄT

Laitteseen on kiinnitety erilaisia
merkkeja (kuva 4). Niiden tehtavana
on muistuttaa kayttajaa tarvittavista
toimenpiteista, jotta laitetta voitasiiin kayttaa
varovaisesti ja riittavan turvallisesti.
Merkkien merkitys:

VAROITUS!

VAROITUS! Lue ohjeet
ennen laitteen käyttoa.

VAARA! Pidä kädet ja jalat poissa pyörivista osista.

VAARA! Esineiden
sinkoutumisvaara. Äla suuntaa
poistoaukkoa paikalla olevien
henkilöden tai elänten suuntaan.

VAARA! Pyoriva roottori. Pysy aina kaukana lumen poistoaukosta.

VAARA! Pida tyoaluetta vapaana henkiloista, lapsista ja elaimista.

VAROITUS! Ota avain pois ja lue käytöohjeet ennen huolto-tai korjaustoimenpiteiden suorittamista.

VAARA! Kasiä ei saa tyontäa poistokanaan kun syöttöruvi likkuu. Pysäytä moottori ennen poistokourun vapauttamista.

VAARA! Pysyttele Ioitolla kuumista pinnoista.

VAARA! Moottorit aiheuttavat hiilimonoksidipäastöja. ALÄ kaynnistà laitetta suljetussa tilassa.

VAARA! Poltoaine on erittäin tulenarkaa ja rajahtavaa. Ota virtaavain pois ja anna moottor jäahtyä ennen poltoaineen lisaamista.

VAARA! Tulipalo- tai rajahdysvaara.
Alä tupakoi alakä kayta
avotulta tai sytytyslahteita

VAARA! Käytä kuulosuojaimia.

VAARA! Kayta suojalaseja

TÄRKEÄ Huonokuntoiset tai lukukelvottomat tarrat on vaihdettava. Pyydä tilalle uudet tarrat valtuutetulta laitekohtaiselta huoltokeskukselta.

3.3 TUNNISTUSTARRA

Tunnistustarrassa annetaan seuraavat tiedot (kuva 1):

1. Valmistajan osoite
2. Laitetyppi
3. Akustisen tehon taso
4. CE-vaatimustemmukaisuusmerkki
5. Moottorin rpm-nopeus
6. Moottorivoima
7. Moottorin sylinteritilavuus
8. Kuukausi /Valmistusvuosi
9. Sarjanumero
10. Tuotekoodi

Kirjoita laitteen tunnistustiedot tarrassa oleviin tarkoituksenmuksiin paikkoihin, joka on kiinnitetty takakanteen.

TÄRKEÄKäytä tuotteen tunnistustarrassa annettuja tunnistavia nimia.

TÄRKEÄKäytä tunnistavia nimiä joka kerta kun valtuutettuun huoltokorjaamoon otetaan yhteyttä.

3.4 PAAOSAT

Laite koostuu seuraavista pääosista (kuva 1):

A. Runko
B. Kojelauta
C. Moottori
D. Poltoainesäiliö
E. Pistoke sahkokaynnistystavarten (Valinnainen)
F. Kahva manuaalista käynnistystä varten
G. Ohjauslevy
H. Poistokouru
I. Kauha
J. Syöttöruvin suojus
K. Syottoruuvi
L Vakautuskappaleet
M. Valot (Valinnainen)
N. Pyöra

4. ASENNUS

Kuljetus- ja varastointiteknisista syistä jotkin laitteen osat toimitetaan purettuina ja

ne tulee koota pakkauksesta purkamisen jälkeen, seuraavia ohjeita noudattaen.

Pakkauksesta purkaminen ja laitteen asentaminen on suoritettava tasaisella ja kiintealla tasolla, jossa on riittavasti tilaa laitteen ja pakkausten liikuttamiseen, kayttamalla aina tarkoituksenmukaisia valineita. Alä kayta laitetta ennen kuin osassa "ASENNUS" annetut ohjeet on suoritettu loppuin.

TARKEAA Laite toimitetaan ilman moottorioljya ja poltoainetta.

4.1 ASEENNUSOSAT

Pakkaukseen kuuluu asennusosat (kuva 3), jotka on lueteltu seuraavassa taulukossa:

As.	Kuvaus	Määrä
A	Vaihdevipu	1
B	Vaihdevivun kiinnitysruuvit	-
C	Ruuvit ja mutterit kahvan kiinnittämseen	4
D	Vaihdevipujen kahvat ja ohjauslevyn suuntaus	2
E	Vaijeri poistokourun suuntaamseen	1
F	Suppilo	1
G	Turva-avain	1
H	Poistokouru	1
K	Poistokourun liukurengas	10
L	Ruuvit ja joustavat aluslaatat M8 x 20	6
M	Liukukappaleet	3

4.1.1 Pakkauksen purkaminen

1. Avaa pakkaus huolella ja varo osien havittamista
2. Tutustu laatakossa olevaan dokumentaation, namä ohjeet mukaan luettuina.
3. Ota-pois laatikosta kaikki irralliset osat.
4. Ota lumilinko pois laatikosta.
5. Havita laatakko ja pakkausmaterialiaalit paikallisten märäysten mukaisesti.

4.2 ETENEMISEN OHJAUSVAIJEREIDEN JA SYÖTTÖRUUVIN ASENNUS

Kiinnitā vajerissa oleva aukko tarkoituksenmukaiseen reikään (kuva 5).

HUOMAUTUS Vajerit on esiasennettu kojelaudalle.

4.3 KAHVAN ASENNUS

Kahva toimitetaan valmiiki asennetun
kojelaudan kanssa. Laitteeseen asennettavan
kahvan asennusruuvit, vaihdevivun
kiinnitysruuvit, poistokourun kiininitysruuvit
ja vaihdevivun sekä ohjauslevyn vivun
kahvat toimitetaan erillisessä pakkauksessa,
joka loytyy laitteen pakkauksesta.
Asenna seuraavalla tavalla:

1. Aseta kahvaputken aaripaa t (kuva 6.A) lahelle tukea (kuva 6.B).
2. Aseta ruuvit ja mutterit aukkoihin ja ruuvaa kiinni.

4.3.1 Vipujen kahvojen asennus

Ruvuaa jokainen kahva vaihdevivun
kierteitettyyn tankoon (kuva 7.A) ja ohjauslevyn
suuntausvivun kierteitettyyn tankoon (kuva 7.B).
Kiristä kiinnitysmutteri.

4.4 VAIHDEVIVUN ASENNUS

1. Aseta vaihdevivun nivel (kuva 8.A) vivussa olevaan aukkoon (kuva 8.B) sen kytkemiseksi voimansiirtoon ja kiinnittamiseksi sukkaa kayttamallä (kuva 8.C).
2. Aseta vaihdevivun yäosa (kuva 8.D) lahelle sen alaosassa olevaa aukkoa ja kiinnitä se asettamalla tappi (kuva 8.E) ja sukka (asennettu valmiiksi vaihdevipuun) (kuva 8.F).

4.5 POISTOKOURUN ASENNUS

1. Aseta liukurengas (kuva 9.A) ja poistokouru (kuva 9.B) laipan kiinnityskohtaan (kuva 9.C).
2. Aseta liukukappaleet (kuva 9.D) laippakiinnyksen alle (kuva 9.C) asettamalla kappaleen aukot kohdakkain poistokourun jalustassa olevien reikien kanssa.
3. Aseta ruuvit aluslevyjen kanssa aukkoihin ja kiinnita ne (kuva 9.E).

4.5.1 Poistokourun suuntaa saatavän vajerin asennus

Suuntaa saatavan vajerin tarkoituksena on liittaa poistikokuru kojelaudalle asetetuun kampeen sallien nain poistikokurun suuntaamisen halutulla ravalla.

1. Kiinnitta paatön ruuviyksikkö tukeen tarkistamalla, etta se kytkeytyy oikein poistokourun hammastettuun osaan (kuva 9.F).

2. Kytke joustavan vajerin neliskulmainen osa kammen alaosassa olevaan vastaavaan paikkaan (jos sitä ei ole asennettu valmiiki).

3. Ruuvaa vajerin rengasmutteri (kuva 10.B) kammen alaosaan (kuva 10.A) (jos sitä ei ole asennettu valmiiksi).

4.5.2 Ohjauslevyn suuntaa saatavän vajerin asennus

Ohjauslevyn suuntaa saatavan vaijerin tarkoituksena on liittaa poistokourun ohjauslevy kojelaudalle asennettuun ohjaukseen, sallien sennostamisen ja laskemisen haluttuun suuntaan.

1. Työnnä tappi (kuva 11.B) käytövivun loppuosaan.
2. Työnnä suuntaa saätävän vajerin pää (kuva 11.C) tappiin (kuva 11.B).
3. Aseta sukka tapin pälle ja lukitse (kuva 11.D).
4. Aseta saatoruvi (kuva 11.A) paikoilleen (kuva 11.E) ja kiinnitmutteri (kuva 11.A).

5. HALLINTALAITTEET

5.1 VIRTA-AVAIN

Sen avulla moottori voidaan pysayttaa ja kaynnistaa. Virta-avaimella on kaksi eri asentoa (kuva 13.A):

1. Avain irrotetu - OFF - moottori pysahtyy eikä sitä voi käynnistää.
2. Avain kytketty - ON - moottori voidaan kaynnistaa ja laittaa kayntiin.

TÄRKEÄMooftori ei käynnisty jos turvaavainta ei ole kytketty kunnolla. Joissakin malleissa on myos tarpeen kaantaa avaintamyotapäivän käynnistyksen aikaansaamiseksi.

5.2 POLTTOAINEHANA

Polttoainehananavaaminensallipoltoaineenannostelun (kuva 13.B).

1. myotapäivään - auki.
2. vastapäivään - kiinni.

5.3 KAASUTTIMEN VIPU

Saataa moottorin kierrosnopeutta.

Kyltissä nakyvien asentojen merkitykset: (kuva 13.C):

1. Täysillä kierroksilla. Käytettäva aina laitteen käynistämiseksi ja toiminnan aikana.
2. Minimikierroksilla. Sitä käytetään kun moottori on riittävän kuuma seisontavaiheiden aikana.
3. Pysäytysasento (jos paikalla). Laite pysahtyy valittomasti.
4. Keskiasento (jos paikalla). Siirtamalla kaasuttimen vipua jäniksen / kilpikonnan suuntaan voit lisata / vahentaa nopeutta ja valita suoritettavan työn kannalta sopivimman nopeuden (korkea lumi, kivinen maasto jne.).

5.4 RIKASTIMEN VIPU

Sitä kaytetaan moottorin kaynnistamiseen kylmän. Rikastimessa on kaksi asentoa (kuva 13.D):

Oikealla - rikastin on pällä (kylmäkaynnistysta varten).

Vasemmalla - rikastin on pois päältä (normaali toiminta ja käynnistys lampimanä).

5.5 PRIMER

Painamalla primer-painikkeessa olevaa ohjausta ruiskutetaan poltoainetta kaasuttimen imuputkistoon edesauttamalla nain moottorin kaynnistysta kylmana (kuva 13.L).

5.6 KAHVA MANUAALISTA KAYNNISTYSTA VARTEN

Sallii moottorin manuaalisen kaynnistyksen (kuva 13.H).

5.7 SÄHKÖISEN KÄYNNISTYKSEN OHJAUS (VALINNAINEN)

Sallii moottorin sahköisen käynnistyksen (kuva 14.M) kun laite on kytketty sahköverkloon tarkoituksenmukaisella pistokkeella (kuva 13.G).

5.8 AJOVIPU

Sallii laitteen kulkemisen eteenpain.

1. Laske vipu alas (kuva 12.D) kunnes se asettuu kahvan pälle etenemistä varten.

2. Vapauta vipu laitteen etenemisen pysayttamiseksi.

Jos ajovipua kaytetaan yhdessa syottoruuvin vivun kanssa, kun se vapautetaan se jaa paalle. Se kytkeyty pois paaltavain kun myos syottoruuvin vipu vapautetaan (kuva 12.C).

5.9 SYÖTTÖRUUVIN VIPU

Kännistää syöttöruvin pyörinnän.

• Syöttöruuvin pyörinnän käynnistämiseksi, laske vipu alas (kuva 12.C), kunnes se osuu kahvaan.
• Jos syöttöruvin vipu kännistetaän yksittäin, kun se vapautetaan syöttöruvin pyörintä pysähtyy ja vipu palautuu automaattisesti alkuasentoon.

5.10 VAIHDEVIPU

Laite on varustetu vipukayttöisellä vaihteella (kuva 12.A):

• 5 vaihdetta etenemisnopeuden saatamiseksi
  2 vaihdetta peruutusnopeuden saatamiseksi

5.11 POISTOKOURUN JA OHJAUSLEVYN SUUNTAUS

Poistokourun kiertoa sādetān nupilla,
jonka avulla on mahdollaha ohjata
lumen poistoa haluttuun suuntaan.

• Kännä nuppia (kuva 12.E) myöta- tai vastapäivään kourun suuntaamiseksi.

Ohjauslevyn suuntaa ylos ja alas ohjataan tarkoituksenmukaisella vivulla (kuva 12.B).

Liikuta vipua eteen / taakse ohjauslevyn laskemiseksi / nostamiseksi.

Vipu kokonaan edessa = ohjauslevy alhaalla.
Vipu kokonaan takana = ohjauslevy ylhaallä.

5.12 VALOKYTKIMET (LISÄVARUSTE)

Sytytä valot työntämälä kytkintä eteenpän (kuva 12.F).
- Valot päällä = punainen merkkivalo palaa.

6. LAITTEEN KAYTTÖ

Noudatettavat turvallisuusmaaraykset Iaitteen kayton aikana on kuvattu Iuvussa 2. Noudata tarkalleen kyseisiä ohjeita estaaksesi vakavia riskitilanteita tai vaaroja.

6.1 ESITOIMENPITEET

Ennen laitteen käytöä tarkasta etta paikalla on polttoinetta ja öljyn taso. Polttoaineen tankkaamiseen ja öljynent lisäämiseen liittyvä toimenpiteita ja varotoimia varten (ks. kappale 7.2 ja kappale 7.3). Kappaleita tarvitaan sätämään syöttöruuvin etäisyyttä maasta sen sujaamiseksi. Ennen laitteen käytöä, sädä kappaleet seuraavalla ravalla:

1. Löysää ruuvit (kuva 14.A).
2. Nosta / laske kappaleet (kuva 14.B).
3. Kiinnitä ruuvit.

6.2 TURVALLISUUSTARKASTUKSET

Varmista, etta olet ymmartanyt kayttohjeen sisallon ennen kuin jatkat toimintaa. Suorita lisaksi seuraavat turvallisuustarkastukset ja tarkasta, etta tulokset vastaavat taulukoissa annettuja.

Suorita turvallisuustarkastukset aina ennen käytöä.

6.2.1 Yleistarkastus

Kohde Tulos
Polttoainejärestelmä ja liitännät.	Ei vuotoja.
Sähköjhodot. Eristys on ehjä.	Ei mekaanista vahinkoa.
Öljysiiri. Ei vuotoja.	Ei vahinkoa.
Testiajo Ei poikkeavaa tärinä.	Ei poikkeavaa äntä.

6.2.2 Työntövoiman ja syöttöruuvin toiminnallinen testi

Toimenpide Tulos
Käynnistä laite (kappale 6.3)	Pyörien ja syöttöruuvien on pysytävä paikoillan.
Työntövoiman toiminnallinen testi
Paina ajovipua (kuva 12.D).	Pyörät saavat lumilingon etenemäään.
Vapauta ajovipu (kuva 12.D)	Pyörät pysähtyvät.
Syöttöruuvin toiminnallinen testi
Paina syöttöruuvin vipua (kuva 12.C).	Syöttöruvu alkaa pyörä.
Vapauta syöttöruuvin vipu.	Syöttöruvu pysähtyy

Toimenpide Tulos
Syöttöruuvin ja pyörien toiminnallinen testi
Pitämällä syöttöruuvin vipua painettuna (kuva 12.C), paina ajovipua (kuva 12.D).	Syöttöruuvi pyörii ja pyörät saavat lumilingon liikkumaan eteenpään.
Vapauta ajovipu (kuva 12.D)	Pyörät pyörivät ja syöttöruuvi jatkaa pyörimista.
Vapauta syöttöruuvin vipu (kuva 12.C).	Syöttöruuvi pysähtyy ja pyörät lukittuvat.

Jos mikā Tahansa tuloksista poikkeaa seuraavissa taulukoissa osoitetuista arvoista, laitetta ei ole mahdolista käyttaa! Toimita laite huoltokesukseen laitekohtaisia tarkastuksia ja korjaustoimenpiteita varten.

6.3 KÄYNNISTYS / TYÖ

1. Avaa polittoainehana (kuva 13.B).
2. Laita turva-avain paikoilleen ja kaannà sità myotapäivän osoitettuun kohtaan (kuva 13.A).

6.3.1 Kylmäkäynnistys

1. Kaannä kaasuttimen vipu tāysille kierroksille (kuva 13.C).
2. Laita rikastin pälle (kuva 13.D).
3. Paina primer-pumpppua (kuva 13.L) kaksi tai kolme kertaa. Varmista, etta aukko peitetaan sormella kun pumpppua painetaan.
4. Käynnistä sahköohjauksella (kappale 6.3.5) tai manuaalisella ohjauksella (kappale 6.3.3).
5. Laita rikastin pois paalta (kuva 13.D).

TÄRKEÄ Ennen laitteen käytöä odota muutama minuuttti, etta öljy kuumenee.

6.3.2 Käynnistys lampimänä

1. Kännä kaasuttimen vipu täysille kierroksille (kuva 13.C).
2. Tarkista, etta rikastin on kytketty pois pälta (kuva 13.D).
3. Käynnistä sahköisellä tai manuaalisella ohjauksella (ks. seuraavassa).

TÄRKEÄLampimänta tehtavän kaynnistyksen aikana alpaina primeria.

6.3.3 Manuaalinen käynnistys

Moottorin manuaalista käynnistysta varten vedakahvaa hitaasti (kuva 13.H) ulospain, kunnestunnet vastuksen. Vedä sitten voimakkaasti ja saata kahvaa sitā vapauttaessa.

Toista toimenpide kunnes moottori käynnistyy.

HUOMAUTUS Alsuorita yli 3/4 yritysta, sillmuussa tapauksessa moottoriin voi paa liikaa poltoainetta. Jos laite ei kaynnisty, tarkista mahdolliset syyt "Vikojen paikannustaulukosta".

6.3.4 Sähköinen käynnistys

Varmista,etta syottolaitteistossa on maadoitus ja vikavirtasuojakytkin.

1. Työnnä syöttöjohdon pistoke (kuva 13.G) 230 V:n pistorasiaan.
2. Paina kaynnistyspainiketta moottorin kaynnistamiseksi.
3. Kun moottorin on kännistetty, kytke pistoke irti pistorasiasta.

6.3.5 Työskently

Laitteen käytöä varten toimi seuraavassa kuvatulla tavalla:

• Tarkoituksenmukaistavipua kayttamalla suuntaa kouru ja ohjauslevy (kuva 1.G).
  Ulostulevan lumen heittopituuden lisäämiseksi, suuntaa ohjauslevyä ylospän.
  Ulostulevan lumen heittopituuden vahentamiseksi, suuntaa ohjauslevya alaspain.
• Aseta vaihde reitin ja lumimärän mukaan.
• Paina syöttöruvin vipua (kuva 12.C) edessa oleva syöttöruvin pyörinnan käynistämiseksi.
  Paina ajovipua (kuva 12.D) tyontovoiman kaynnistamiseksi.

HUOMAUTUS Käytä moottoria aina täysillä kierrosluvuilla laitteen käytön aikana.

6.3.6 Ohjaus

Ohjaus tapahtuu suuntaamalla laite haluttuun suuntaan. Malleissa, jotka on varustettu "diff-lock release"-toiminnolla, ohjaus on helppompi (ks. teknisten tietojen taulukko).

6.3.7 Vaihteen vaihto

Vaihde on vaihdettava laite pysahdyksissa.
Vaihteen vaihtamiseksi, toimi
seuraavassa osoitetulla ravalla:

• Pysäytä laite vapauttamalla ajovipu (kuva 12.D) ja syöttöruvin vipu (kuva 12.C).
• Siirra vaihdevipu haluamaasi asentoon (kuva 12.A).

Aloita normaali tyo.

TÄRKEÄVaihteen vaihto laitteen liikkuessa aiheuttaa vahinkoja voimansiirtojärestelmalle.

6.4 PYSÄYTYS

Laitteen pysayttamiseksi, vapauta syottoruuvin
vipu (kuva 12.C) ja ajovipu (kuva 12.D).
Laitteen sammuttamiseksi, toimi
yhdellä seuraavista tavoista:

• Irrota tai kännä turva-avainta (kuva 13.A).
• Vie kaasutin (kuva 13.C) pysa'tysasestoon.

Politoaineen hanan tulee aina olla kiinni kun laitetta ei kayteta.

Moottori saatta olla kuuma heti sammuttamisen jalkeen. Alakoske aanenvaimentimeen tai sen lahella oleviin osin. On olemassa vaara saada palovammoja.

TÄRKEAA Jos joudut poistumaan laitteen laheltä, irrota aina turva-avain (kuva 13.A).

6.5 KÄYTTÖVINKKEJÄ

• Lumen poisto on tehokkaampaa kun lumi on uutta. Linkoa puhistetuilla alueilla uudelleen lumijäämien poistamiseksi.
• Poista lumi mahdollisuuksien mukaan tuulen suuntaisesti. Tarkista poistetun lumen etaisyys ja suunta.
• Jos paikalla on voimakas tuuli, laske ohjauslevyä siten, etta poistettu lumi suunnataan maahan pän vahentäen nain mahdollisuutta, etta tuuli kuljettaa ne vaärille alueille.
• Työn loputtua, jata laite käyntiin muutamaksi minuutiksi. Nain estetaan jaan muodostumista ulostuloaukloon.
• Pida vauhtia aina lumiolosuheisiin sopivana, saatamalla sita siten, etta lumi poistetaan jatkuvalla syotolla.
  Vahennaiitteen kierroslukuja ennen sen pysayttamista.

6.6 KÄYTON JÄLKEEN

Suorita puhdistus (kappale 7.4).
- Liikuta kaikkia vipuja edestakaisin useaan kertaan.
- Tarkista, etta rikastin on kytketty paalle.
- Tarkista, ettei paikalla ole lôystyneitäai vahingoittuneita osia. Tarpeen vaatiessa vaihda vahingoittuneet osat ja kiristä lôystyneet ruuvit ja pultit.

Aä peita laitetta niin kauan kun moottori ja pakoputki ovat vielä kuumia.

7. HUOLTO

7.1 YLEISTA

TÄRKEÄNoudatettavat turvallisuusmaäräykset laitteen kayton aikana on kuvattu kappaleessa 2.4.

Kaikki huoltoa koskevat tarkastukset ja toimenpiteet on suoritettava laite pysahdyksissä ja moottori sammutettuna. Poista virta-avain ja lue ohjeet huolellisesti ennen minkaan puhdistus-, huolto-tai korjaustoimenpiteen aloittamista.

Käytä tarkoituksenmukaisia vaatteita, käsineitä ja laseja ennen huoltotoimenpiteiden suorittamista.

Toimenpiteiden suoritustiheydet ja ttypit on annettu "Huoltotaulukossa". Taulukon tarkoituksena on auttaa sailyttamaaan laite tehokkaana ja turvallisena. Siina on esitetty tarkeimmat toimenpiteet sekai niiden kaikkien suoritustiheydet. Suorita vastaava toimenpide ensimmäiseksi vastaantulevan märäajan yhteydessa.
- Ei-alkuperäisten varaosien ja lisāvarusteiden kāyttö voi vaikuttaa negatiivisesti laitteen toimintaan ja turvallisuuteen. Valmistaja ei vastaa kyseisten tuotteiden aiheuttamista vahingoista tai vammoista.
Alkuperäiset varaosat toimitetaan huoltokorjaamoiden ja valtuutettujen jalleenmyyjien toimista.

TÄRKEÄ Kaikki huolto- ja säätötoimenpiteet joita ei ole kuvattu tassä käyttohjeessa on suoritettava jalleenmyyjan tai ammattitaitoisen keskuksen toimesta.

7.2 POLTTOAINEEN LISAAMINEN

Polttoainee lisäämiseksi:

1. Ruuvaa auki polittoinesaillion korkki ja ota se pois (kuva 13.E).
2. Aseta suppilo (kuva 13.l).
3. Lisaa poltoainetta ja ota suppilo pois (kuva 13.I).
4. Poltoaineen lisäyksen paattyessä, ruuvaa kiinni polttoainesälion korkki ja puhdista mahdolliset vuodot (kuva 13.E)

HUOMAUTUS Åla tayta polittoainesaillioty lapiintaan asti.

HUOMAUTUS Käytä vain teknisten tietojen taulukossa osoitettua poltoainetta. Älä käytä muun typpisiä poltoaineita. Voit käytä biopolttoaineita, kuten alkylaattibensiini. Tämän bensiin pitoisuudella on alhaisempi vaikutus henkilöille ja ympäristölle. Niiden käyttoön liittyen ei ole osoitettu negatiivisia vaikutuksia. Joka tapauksessa myynnissä on alkylaattibensiinejä, joiden käyttoön liittyviä tarkkoja ohjeita ei ole mahdollista antaa. Lisatietoja varten on suositeltavaa tutustua alkylaattibensiin valmistajan antamiin tietoihin.

HUOMAUTUS Poltoaine on pilaantuvaa eikä sitā saa sailyttäa salliössä yli 30 vuorokautta. Ennen laitteen varastointia pitkäksi ajaksi, taytä sallio poltoaneella, joka riittäa viimeiseen käyttoön (luku 8).

7.3 MOOTTORIÖLJYN TARKASTAMINEN / LISAÄÄMINEN

Tarkasta moottorioljyn taso ennen jokaista kayttoa.

HUOMAUTUS Laite toimitetaan kayttajalle ilman moottorioljya.

7.3.1 Tarkastus / lisäys

Menettely:

• Aseta laite tasaiselle pinnalle tarkastusta varten.
• Puhdista korkin ympariltä (kuva 13.K). Ruuvaa uaki, irrota ja puhdista tikku.
  Työnnä tikku kokonaan sisään ruuvaamatta sitä paikoilleen.
• Ota tikku uudelleen pois. Tarkista öljytaso.
• Lisaa jos taso on alle "L" -merkin (kuva 15)
  Oikeaa vaihtomenetelmaa varten ks. kappale 7.3.2

Alä tayta liikaa, sillä se voi aiheuttaa moottorin ylikuumenemisen. Jos taso ylittaa merkin "H" (kuva 15, tyhjennä kunnes oikea taso saavutetaan.

HUOMAUTUS Käytettävää öljtyppiä varten, ks. "Teknisten tietojen taulukko".

7.3.2 Vaihtaminen

Moottorioljy voi olla erittain kuumaaJosseotetaanpoisvalittomasti

kun moottori on sammutetu. Anna moottorin jäahtyä tän vuoksi mutama minuutti ennen kuin otat oljyn pois.

Vaihda moottorioljy "Huoltotaulukossa" osoitettuina aikoina. Vaihda oljy useammin jos moottorin on toimittava vaikeissa olosuheissa. Toimi seuraavassa kuvatulla tavalla.

1. Aseta laite tasaiselle pinnalle.
2. Aseta keräysastia tyhjennysputken alle.
3. Irrota tayttokorkki (kuva 13.K).
4. Irrota tyhjennyskorkki (kuva 13.J).
5. Keraa oljy astiaan.
6. Ruuvaa oljyn tyhennyskorkki kiinni.
7. Puhdistamahdolliset oljyvuodot.
8. Täytä uudella öljylla. Käytettävää öljymäräa varten, ks. "Teknisten tietojen taulukko".
9. Jokaisen tayton yhteydessa kaynnistamooottori ja aja minimikierroksilla30 sekunnin ajan.
10. Tarkista ettei oljyvuotoja esinny.
11. Sammuta moottori. Odota 30 sekuntia ja tarkista oljytaso uudelleen. Tarpeen vaatiessa katso myos "tarkastus/lisäys" (kappale 7.3.1).

TÄRKEÄ Toimita oljy sen havittamistä varten paikallisten märäysten mukaisesti.

7.4 PUHDISTUS

Suorita puhdistustoimenpiteet laite sammutettuna. Alä yritä poistaa lunta poistosta ennen kuin:

• Syöttöruvin vipu on vapautetty.
• Moottori on sammutetty.
  Virta-avain on irrotettu.

Puhdista laite aina kayton jalkeen. Puhdistustavarten noudata seuraavia ohjeita:

• Käytä lapiota (kuva 1..I) poistokourun puhdistamiseksi ja laitteen puhdistamiseksi lumesta.
• Puhdista moottori harjalla ja/tai paineilmalla.
• Alä ruiskuta vettä suoraan moottoriin.
• Vedellä tehdyn puhistuksen jälkeen, käynnistä laite ja syöttöruvi veden poistamiseksi joka voi muussa tapauksessa tunkeutua laakereihin ja aiheuttaa vahinkoja.

TÄRKEÄÄ Älä koskaan käytä korkeapaineista vetta. Se voi vahingoittaa sahköosia.

7.5 SYTYTYSTULPPA

Sytytystulppaa koskevia toimenpiteitä
varten kaanny jalleenmyyyjan tai valtuutetun
huoltokeskuksen puoleen. Tutustu
huoltotaulukoon tai vikojen paikannustaulukkoon
sytytystulppaan liittyvià toimenpiteitä varten.

7.6 KAASUTIN

Kaasutin on valmistajan esisäätämä. Tutustu vikojen paikannustaulukkoon tarkistaaksesi kaasuttimen huoltoa koskevat ajankohdat (luku 12).

7.7 MUTTERIT JA KIINNITYSRUUVIT

• Varmista aina, etta ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja kayttövalmis.
• Tarkista saannollisesti,etta puhistuskourun kiinnitysmutterit on kiristetty oikein.

7.8 SYÖTTÖRUUVIN AKSELI

Syottoruuvin pyorinnan edistamiseksi on suositeltavaa rasvata syottoruuvin aktelin rasvanipat saannolliseti (kuva 16.A) kayttamalla ruiskua. Rasvaamista varten:

• Irrota sukat ja turvatapit (kuva 16.B).
  -Rasvaa rasvanipat (kuva 16.A) ja kaannä akselissa olevaan syottoruuvia mutaman kerran saadaksesi rasvan liukumaan aktelin sisallä.
• Aseta turvatapit ja Sokat takaisin paikalleen. (kuva 16.B)

8. VARASTOINTI

Kun Iaitetta on varastroitava yli 30 vuorokautta:

1. Tyhjenna polittoaineen syottopiiri:
2. Sulje poltoainehana (kuva 13.B).
3. Kaynnista laitteen moottori ja annasen kayda, kunnes se sammupoltoaineen loppumisen vuoksi.
4. Vaihda moottorioljy jos toimenpidettä ei ole suoritettu 3 edellisen kuukauden aikana.
5. Puhdista lumilinko huolellisesti.
6. Tarkista, ettei lumilingossa esinny vahinkoja. Suorita korjaustoimenpiteet tarpeen vaatiessa.
7. Jos maalipinta on vahingoittunut, korjaa pinnat estaaksesi ruostumisen muodostumista.
8. Suojaa ruostumiselle altistuvat metallipinnat.
9. Varastoi lumilinko suljettuun tilaan, jos mahdollista.

9. HUOLTO JA KORJAUS

Käytöopas sisältaa kaikki laitteen
käytöön ja käytäjan suorittamaan oikeaan
perushuoltoon tarvittavat ohjeet. Kaikki säätö- ja

huoltotoimenpiteet, joita ei ole kuvattu tassä ohjekirjassa tulee suorittaa jalleenmyyjan taijonkin muun huoltokeskuksen toimesta, joka tuntee laitteen ja jolla on erityistyokalut niin, etta tyo suoritetaan oikein ja sailytetaan laitteen alkuperainen turvallisuustaso. Epasopivissa paikoissa tai epapatevien henkilöden suorittamat toimenpiteet saavat takuin ja valmistajan vastuun raukeamaan.

• Vain valtuutetut huoltokorjaamot suorittavat korjaus- ja huoltotöitä takuun puiteissa.
  Valtuutetut huoltokorjaamot kayttavat vain alkuperaisia varaosia. Alkuperaset varaosat ja varusteet on kehitety tarkoituksenmukaisesti laitteille.
• Muita kuin alkuperäisiä varaosia ja varusteita ei hyväksytä. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käytto saa takuun raukeamaan.
• On hyvä jättälaite kerran vuodessa valtuutettuun huoltokesukkseen turvalaitteiden huoltoa, apua ja tarkastusta varten.

10. TAKUUSUOJA

Takuu kattaa kaikki materiaali- ja valmistusviat. Kayttajan on noudatettava huolellisesti kaikkia liitteena annetussa dokumentaatiossa olevia ohjeita. Takuu ei koske vahinkoja, jos:

• Liitteena annettuun dokumentaion ei ole tutustuttu.
• Huolimattomuus.
• Kaytto ja asennus on suoritettu vaarin tai niita ei ole salitttu.
• Alkuperäisiä varaosia ei ole käytetty.
• Jos on käytetty varaosia, joita valmistaja ei ole toimittanut tai hyväksynyt. Lisäksi tämä takuu ei kata:
  Kulutusmateriaialien normalia kulumista, kuten voimansiirtohihnat, syottoruuvi, valot, pyorat, turvapultit ja narut.
• Normaalia kulumista.
• Moottoreita. Niille myonnenään moottorin valmistajan antama takuu annettujen märäysten ja ehtojen mukaan.

Hankkijaa suojaa omassa maassa voimassa olevat lait. Omassa maassa voimassa olevia oikeuksia ei millaan tavoin rajoiteta talla takuulla.

11. HUOLTOTAULUKKO

Toimenpide Tiheys Kappale
	Ensimmäinen kerta	Seuraavaksi kerran
LAITE
Kaikkien kiinnysten tarkastus	- Ennen ja	kaista käytöä 7.7
Turvallisuustarkastukset / Ohjausten tarkastus	- Ennen ja	kaista käytöä 6.2
Yleinen puhdistus ja tarkastus	- Jokaisen	käytön jälkeen 7.4
Poistovalueen puhdistus	- 5 suntia /	jokaisen käytön jälkeen	7.4
Voimansiirtoakselin voitetu	- 25 suntia	/ jokaisen kauden lopussa	***
Syöttöruvin aktelin voitetu	- 10 suntia	/ jokaisen kauden lopussa	7.8
MOOTTORI
Sytytystulpan puhdistus - 25 suntia / jokaisen		kauden lopussa	***
Sytytystulpan vaihtaminen - 100 suntia / jokaisen		kauden lopussa	***
Moottoriöljyn tarkastaminen/lisääminen	- 5 suntia /	jokaisen käytön jälkeen	7.3.1
Moottoriöljyn vaihto	5 suntia	50 suntia / jokaisen kauden lopussa	7.3.2

*** Toimenpiteet, jotka saa suorittaa joko jalleenmyyjä tai valtuutettu huoltokeskus.

12. VIKOJEN PAIKANNUS

VIKA MAHDOL	LINEN SYY KORJAUSTOIMENPIDE
1. Laite ei käynnisty	Virta-avainta ei ole kytketty. Kytke virta-avain
	Poltoaine puuttuu Täytä säiliö puhtaalla	poltoaineella.
	Rikastin kytketty pois Kytke rikastin päläe.
	Primeria ei painettu Paina primeriä
	Moottorissa liikaa polttoainetta Odota m	utama minuutti ennen käynnistämistä. Älä paina primer-painiketta ja kytke rikastin irti.
	Sytytystulppa vahingoittunut Ota yhteyttä valtuut	valtuutettuun huoltokeskukseen.
	Poltoaine on vanhaa Ota yhteyttä valtuut	tettuun huoltokeskukseen.
	Vettä polttoaineessa Ota yhteyttä valtuut	tettuun huoltokeskukseen.
2. Tehohävikki	Likaa lunta poistetaan Vähennä nopeutta
	Poltoainesäliön korkki jässä tai lumessa.	Poista jää tai lumi polttoaineen sälioni korkin pälätä ja ympäriltä.
3. Moottori toimii minimikierroksilla tai epäsäännöllisesti.	Rikastin on kytketty. Kytke rikastin irti.
	Poltoaine on vanhaa Ota yhteyttä valtuut	tettuun huoltokeskukseen.
	Vettä polttoaineessa Ota yhteyttä valtuut	tettuun huoltokeskukseen.
	Kaasutin on vaihdettava Ota yhteyttä valtuut	vuutettuun huoltokeskukseen.
4. Liallsta tärinää	Löystyneet osat tai syöttöruvi tai roottori vahingoittuneet.	Kiristä kaikkki kiinnityslaitteet. Vaihda vahingoittuneet osat valtuutetussa huoltokeskukssessa.
	Kahvaa ei ole asemoitu oikein. Varmista	että kahva on kiinnitety paikoilleen.
5. Lumen poistossa puutteita tai hidastusta	Poistokouru sukossa.	Puhdista poistokouru.
	Syöttöruvi sukossa. Irrota mahdolliset liat ja vieraat esineet syöttöruuvista.
6. Työntövoima ei toimi	Työntövoiman ohjausvaijeria ei ole säädetty oikein.	Ota yhteyttä valtuutettuun huoltokeskukseen.

Jos ongelmat jatkuvat sen jälkeen kun olet suorittanut yllämaitut toimenpiteet, ota yhteyttä jalleenmyyjaän.

SOMMAIRE

3.1.3 Lietotaja tips

FI - Tämän käyttooppaan sisälö ja kuvat on valmistetu STIGA S.p.A. - yhtön toimesta ja niitta suojaa tekijänoikeuslaki. - Asiakiran kaiken-lainen kopoiminen tai muuttaminen, osittainkin, on kielletty ilman erityistä lupaa.
