ST 3256 P - Lumesahk STIGA - Tasuta kasutusjuhend

Toote tüüp	Juhitav lumepuhur (jalgsi)
Bränd	STIGA
Mudel	ST 3256 P
Lumetõrje laius	56 cm
Maksimaalne lume kõrgus	Umbes 30 cm
Mootor	4-taktiline bensiinimootor
Käivitamine	Käsitsi (starter) ja elektriline (230 V, valikuline)
Ülekanne	5 edasikäiku, 2 tagasikäiku
Väljalasketoru suunamine	Käsitsi kruviga, pööre 180°
Deflektor	Reguleeritav kõrgus kangiga
Esituled	Valikuline
Kütusepaak	Spetsifitseerimata mahutavus
Mootoriõli	Perioodiline õlivahetus (vt käsiraamatut)
Ohutus	Süütevõti, mootori seiskamine, kaitsed
Kaal	Umbes 80 kg
Mõõdud (P x L x K)	Umbes 60 x 70 x 60 cm

Korduma kippuvad küsimused - ST 3256 P STIGA

Kuidas käivitada mootor külmalt?

Külmkäivituse puhul avage kütuseventiil, sisestage võti ja keerake seda vajadusel. Seadke gaasihoidik täisgaasile, aktiveerige õhuklapp, seejärel vajutage 2–3 korda kütusepumba nuppu. Kasutage käsitsi või elektrilist starterit. Pärast käivitumist lülitage õhuklapp välja.

Mida teha, kui mootor ei käivitu?

Kontrollige, et süütevõti on sisestatud, kütust on, õhuklapp on aktiveeritud (külmkäivitus) ja kütusepumba nuppu on kasutatud. Kui mootor on uppunud, oodake paar minutit ilma kütusepumpa kasutamata. Vaadake käsiraamatust rikkeotsingu tabelit.

Kuidas reguleerida väljalasketoru?

Kasutage juhtimispaneelil olevat kruvi väljalasketoru soovitud suunas keeramiseks. Joa kõrguse reguleerimiseks kasutage deflektori kangi: ettepoole langetamiseks, tahapoole tõstmiseks.

Millist mootoriõli kasutada ja kuidas taset kontrollida?

Kasutage sobivat 4-taktilist mootoriõli (vt tehniliste andmete tabelit). Kontrollige taset mõõtevardaga: asetage masin tasasele pinnale, puhastage mõõtevarras, sisestage see ilma keermestamata, seejärel eemaldage. Tase peaks olema L ja H vahel. Vajadusel lisage õli.

Kuidas masina kiirust muuta?

Seiskage masin, vabastades edasi- ja spiraaljuhtimisseadised. Seejärel liigutage käiguhoob soovitud asendisse (5 edasi, 2 tagasi). Ärge vahetage käiku liikumise ajal, et vältida ülekande kahjustamist.

Mida teha ebanormaalsete vibratsioonide korral?

Seiskage mootor viivitamatult, eemaldage võti ja kontrollige masinat. Pingutage kõik kinnitusdetailid. Kui spiraal või ratas on kahjustatud, pöörduge volitatud teeninduskeskusesse.

Kuidas puhastada masinat pärast kasutamist?

Pärast mootori väljalülitamist ja võtme eemaldamist kasutage labidat väljalasketoru ja lumekogumite puhastamiseks. Puhastage mootor harja või suruõhuga. Ärge pihustage vett otse mootorile.

Milline on masina hoidmise protseduur üle 30 päeva?

Sulgege kütuseventiil ja laske mootoril töötada kuni seiskumiseni kütuse lõppemisel. Vajadusel vahetage mootoriõli. Puhastage hoolikalt, kontrollige kahjustuste puudumist, vajadusel parandage värv ja hoidke suletud ruumis.

Kuidas kasutada elektrilist käivitust?

Veenduge, et pistik on maandatud ja kaitstud kaitselülitiga. Ühendage toitekaabel 230 V pistikupessa, seejärel vajutage käivitusnuppu. Pärast mootori käivitumist eemaldage pistik kohe.

Mida teha, kui väljalasketoru on ummistunud?

Seiskage mootor, eemaldage võti ja oodake, kuni kõik liikuvad osad on täielikult seiskunud. Kasutage labidat lume eemaldamiseks. Ärge kunagi pistke käsi väljalasketorusse ilma mootorit välja lülitamata.

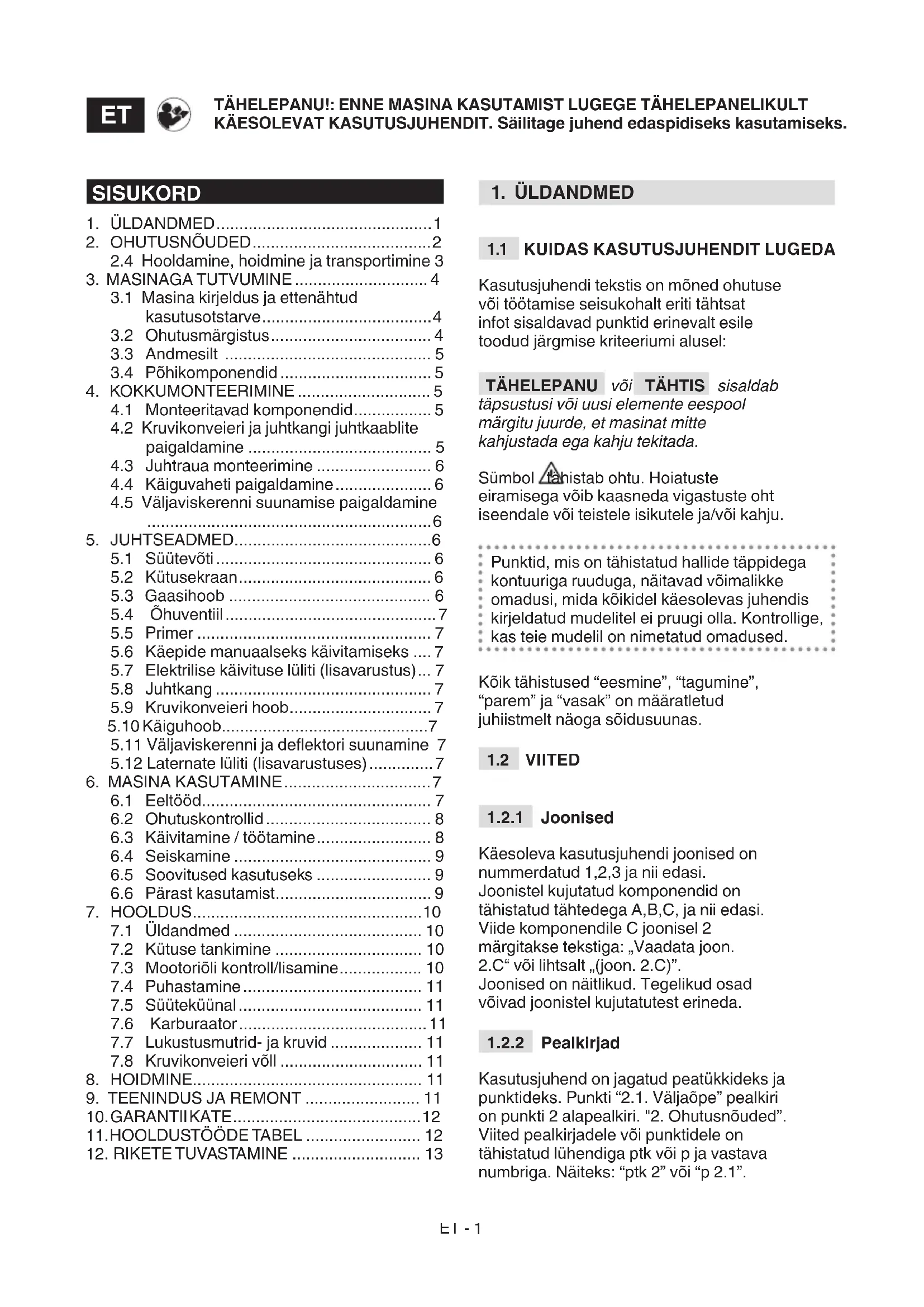

KASUTUSJUHEND ST 3256 P STIGA

3.1 Masina kirjeldus ja ettenahtud kasutusotstarve. 4

3.2 Ohutusmargistus 4

3.3 Andmesilt 5

3.4 Pohikomponendid 5

1. KOKKUMONTEERIMINE 5

4.1 Monteitavad komponendid.. 5

4.2 Kruvikonveieri ja juhtkangi juhtkaabite paigaldamine 5

4.3 Juhtraua monteerimine 6

4.4 Käiguvaheti paigaldamine 6

4.5 Valjaviskerenni suunamise paigaldamine 6

1. JUHTSEADMED.. 6

5.1 Suutevoti 6

5.2 Kutzusekraan 6

5.3 Gaasihoob 6

5.4 Ohuventiil 7

5.5 Primer 7

5.6 Käepide manuaalseks käivitamiseks .... 7

5.7 Elektrilise käivituse luliti (lisavarustus)... 7

5.8 Juhtkang 7

5.9 Kruvikonveieri hoob 7

5.10 Käiguhoob 7

5.11 Valjaviskerenni ja deflektori suunamine 7

5.12 Laternate luliti (lisavarustuses) 7

6.MASINA KASUTAMINE 7

6.1 Eeltoo.. 7

6.2 Ohutuskontrollid 8

6.3 Käivitamine / tootamine 8

6.4 Seiskamine 9

6.5 Soovitused kasutuseks 9

6.6 Parast kasutamist. 9

1. HOOLDUS. 10

7.1 Üldandmed 10

7.2 Kutzuse tankimine 10

7.3 Mootorioli kontroll/lisamine 10

7.4 Puhastamine 11

7.5 Suutekuunal 11

7.6 Karburaator 11

Kasutusjuhendi tekstis on mōned ohutuse
vōi toōtamise seisukohalt eriti tahtsat
infot sisaldavad punktid erinevalt esile
toodud jargmise kriteeriumi alusel:

TÄHELEPANU vōi TÄHTIS sisaldab
täpsustusi vōi uusi elemente eespool
mārgitu juurde, et masinat mitte
kahjustada ega kahju tekitada.

Sumbol tahistab ohtu. Hoiatuste eiramisega voib kaasneda vigastuste oht iseendale voi teistele isikutele ja/voi kahu.

Punktid, mis on tāhistatud hallide tappidega konttuuriga ruuduga, naitavad voimalikke omadusi, mida kōikidel kæsolevas juhendis kirjeldatud mudelitel ei pruugi olla. Kontrollige, kas teie mudelil on nimetatud omadused.

Köik tähistused "eesmine", "tagumine", "parem" ja "vasak" on märatletud juhiist melt näoga sōidusuunas.

1.2 VIITED

1.2.1 Joonised

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi. Joonistel kujutaduk komponendid on tāhistatud tahtedega A,B,C, ja nii edasi Viide komponendile C joonisel 2 margitakse tekstiga: "Vaadata joon. 2.C" vōi lihtsalt (joon. 2.C). Joonised on naitlikud. Tegelikud osad voivad joonistel kujutatutest erineda.

1.2.2 Pealkirjad

Kasutusjuhend on jagatud peatukkideks ja punktideks. Punkti "2.1. Valjaope" pealkiri on punkti 2 alapealkiri. "2. Ohutusnouded". Viited pealkirjadele voi punktidele on tahistatud luhendiga ptk voi p ja vastava numbriga. Nateks: "ptk 2" voi "p 2.1".

2. OHUTUSNOUDED

2.1 VÄLJAÖPE

Enne masina kasutamist lugege tāhelepanelikult kæsolevat kasutusjuhendit.

Oppige tundma juhtseadmeid ja masina oigesti kasutamist. Oppige mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite mittejargimine voib pohjustada tuleohtu ja/voi tosiiseid vigastusi. Hoidke koik ohutusnouded ja kasutusjuhendid alles edaspidiseks kasutamiseks.

• Arge kunagi lubage masinat kasutada lastel vōi inimestel, kés ei ole juhistega vajalikul māaral tutvunud. Kohalikud seadused voivad sātestada miinimumeaa kasutajale.
• Arge kasutage kunagi masinat, kui kasutaja on vasinud voi haige voi on tarvitanud ravimeid, uimasteid, alkoholi voi aineid, mis mojuvad kahjulikult tema reageerimisvoimele ja tahelepanule.
• Pidage meees, et seadmega toottaja voi selle kasutaja vastutab onnetuste ja kahjustuste eest, mis voivad tekkida teistele inimstele voi nende omandile. Kasutaja vastutuse alla kaib hinnata tooala voimalikke ohtusid ja votta tarvitusele koik ettevaatusabinoud enda ja teiste ohutuse tagamiseks, eriti nolvadel, konarlikul, libedal voi likuval pinnal.

2.2 EELTOOD

Isikukaitsevahendid

• Arge kasutage lumepuhurit ilma sobiva roivastuseta.
  Kandke jalatseid, mis tagavad hea haarduvuse libedatel pindadel.
• Masina kasutamise, hooldamise voi parandamise ajal kandke alati kaitseprille voi naokaitseekraani. Mootoriga masina tootamine vob pohjustada voorkehade paiskumist silma.
  Kandke müravastaseid körvaklappe.

Tööala / Masin

• Kontrollige hoolikalt puhasatatav ala ja eemaldage voimalikud voorkehad. Naiteksuksematid, kelgud, laud, juhtmed jne.

• Enne mootori käivitamist kontrollige, et koki juhtseadmed, mis mojutavad masina liikumist, on valja lulitatud.
  Kruusaste voi kiviste pindade puhastamiseks reguleerige kruvikonveieri kaitsekarteri korgust.

• Enne lumepuhasusega alustamist oodake, kuni moctor kohaneb valistemperatuuriga.

Sisepolemismootor: kutus

• Hoiatus: kutus on vaga tuleohtlik Käitlege ettevaatlikult!
• Hoida kutust alati sobivates anumates.
  Kutuse tankimine peab toimuma lehtri abil, oues ja selle ajal ei tohi suitsetada.
  Tankige enne mootori käivitamist. Arge avage paagi korki ega tankige, kui mootor on sisse lulitatud voi on veel soe.
  Kui kutust laheb maha, siis arge käivitage mootorit kohe, vaid viige masin sellest kohast eemale, puhistage maapind ja masin koheselt kutusest.
  Keerake paak ja tankimisnoud alati korralikult kinni.
  Valtige kutuse kokkupuutumist rietega, kui see peaks nii minema, siis vahetage riided enne mootori kaivitamist.

2.3 KASUTAMISE AJAL

Tööala

• Masinat ei tohi kasutada plahvatusoftlikus keskkonnas, tuleohtlike vedelike, gaaside voi tolmu laheduses. Elektrikontaktid voi mehaaniline hoordumine voivad tekitada sādemeid, mis voivad tolmu voi aurud suùdata.
• Masinat ei tohi kāivitada siseruumides, kus ohtlik vingugaas voiks koguneda. Masinat tohib kāivitada vabas òhus vōi hásti ōhutatud kohas. Pidage meeles, etheitgaasid on mūrgised.
• Tõötage ainult päävavalguses või heas kunstvalguses ja hea nähtavuse juures.
• Hoidke inimesed, lapsed ja loomad tooalalt eemale. Lapsed peavad olemateise taiskasvanu jarevalve all.
• Olge eriti tahelepanelik masina kasutamisel kruusateedel, konniteedel ja tanavatel, kui lapsed teed voi tanavat uletavad. Pörake tahelepanu varjatud ohtudele.
  Kui masinat kasutatakse tee lahedal, poorake tahelepanu liikusele.

Toimimisviis

• Arge suunake väljaviskerenni avaust vastutuult voinimeste, loomade, sōidukite, elamute ja muude esemete suunas, mida lumi voi lume all peidus olevad asjad voivad kahjustada. Arge lubage kellelgi seista masina ees.
• Arge kasutage kunagi lumepuhurit tarade, autode, akende, klaaspiirete jne. laheduses, kui lume valjaviskerenni deflektor pole sobivalent reguleeritud.

Kasi ja jalgu ei tohi viia poorlevate osade lahedusse. Hoidke alati eemale lume valjaviske renni avausest. Hoidke valjaviskerenn alati puhas.
Kui lumepuhur laheb vastu voorkeha voi hakkab ebanormaalselt vibreerima, siis lulitage mootor valja, eemaldage voti, oodake kuni koik liukuvad osad seiskuvad ja kontrollige hoolikalt, et masin ei oleks saanud kahjustada. Tavaliselt tahistavad vibratsionid mone probleemi olesasolu. Parandage voimalikud kahjustused enne masina jargmist kasutamist.
- Enne masinast eemaldumist lulitada valja koki juhtimisseadmed ja eemaldada suutevoti om pesast masinal.
- Enne masina parandamist, puhastamist, inspekteerimist voi reguleerimist lulitage mootor valja, tommake voti valja ja oodake kuni koik likuvad osad seiskuvad (valja arvatud juhtudel, kus juhistes on selgelt noutud vastupidist). Uhendage elektrimootori juhtmed lahti. (lisavarustus)
- Arge puudutage kasutamise ajal mootori osi, sest need on kuumenevad. Pöletusoht.
- Masinaga ei tohi transpondikiirusel liikuda moöda libedat pinda. Olge ettevaatlik tagurdamisel. Enne tagurdamist ja tagurdamise ajal vaadake alati seljataha veendumaks, et seal ei ole takistusi.
- Masina teisaldamise ajal voi siis kui seda ei kasutata, deaktiveerige kruvikonveier.
Veenduge, et teil oleks alati kindel tasakaal jahaarake kindlalt juhtrauast kinni. Kondige, arge kunagi jookske.

Kasutuspiirangud

• Arge kasutage masinat nolval ristisuunas. Liikuge alati ulalt alla ja seejarel alt üles. Olge eriti ettevaatlik suuna muutmisel kallakul. Valtige jarskusid nolvasid.
• Arge kasutage masinat, kui kaitsed ei ole piisavad voi kui ohutuseadmed ei ole oigesti paigutatud.
• Arge eemaldage ega voltsige olemasolevaid ohutussusteeme.
• Arge mutke mootori seadeid ega reguleerige üle. Kui mootor pannakse toole liiga körgetel poöretel, suureneb vigastuste oht.
• Masinat ei tohi üle koormata seda liiga kiiresti juhtides.
• Arge pange käsi valjaviskerenni sisse voikruvikonveieri lahedusse, kui te ei ole enne mootorit valja lulitanud ja vōtit āra vōtnud.

2.4 HOOLDAMINE, HOIDMINE JA TRANSPORTIMINE

Regulaarne hooldamine ja oigesti hoidmine sailitab masina ohutusomadusi.

Defektsed voi kahjustatud osad tuleb valja vahetada ning mitte kunagi parandada. Kasutage ainult originaalvaruosi: muude kui originaalvaruosade ja/voi valesti paigaldatud osade kasutamine kahjustab masina ohutust, voib pohjustada onnetusi voi vigastusi ja vabastab tootja igasugusest kohustusest voi vastutusest.

Hooldamine

Kui peate paagi tuhjendama kutusest, siis tehke seda kulmstardiga.
- Polenguohu vahendamiseks kontrollige regulaarselt masinat oli ja/voi kutuselekete suthes.

Hoidmine

• Arge jatke kutust paaki, kui ladustate masinat hoones, kus kutuseaurud voiksid kokku puutuda lahtise leegiga, saedemete voi soojisallikatega.
• Laske mootoril enne lumepuhuri kinnisesse ruumi seisma panemist maha jahtuda.
  Kui lumepuhur tuleb panna pikemaks ajaks seisma, vaadake alati kasutusjuhendist olulisi uksikasju.

Transportimine

• Kui masinat transponditakse veokil voi jarelhaagisel, siis kasutage vastupidavaid, piisava laiuse ja pikkusega rampe.
• Laadige masinat valjalulitatud mootoriga, tougates, kasutades piisavat arvu inimesi.
• Teisaldamise ajaks sulgege kutusekraan (kui on olemas) ja kinnitage masin korralikult kettide voi trosside abi transparentdivahendi kulge.

2.5 KESKKONNAKAITSE

Masina kasutamisel jalgige alati keskkonnanoudeid, see on meie koigi kooselu ja keskkonna huvides.

Valtige naabrite hairimist.
- Järgige tapselt kohalikke jaatmekäitlusnorme pakendite, ölide, kutuse, filtrite, kahjustatud osade vöi mis tahes muude keskkonnaohtlike elementide korvaldamise kohta; neid jaatmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ringlussevōtu eest.
Kui masin kasutusest korvaldatakse, arge visake seda loodusesse, vaid viige see vastavalt kohalikele kehtivatele normidele jaatmekaitluspunktti.

3. MASINAGATUTVUMINE

3.1 MASINA KIRJELDUS JA ETTENÄHTUD KASUTUSOTSTARVE

Masin on varustatud kruvikonveieriga,
kaitstud korpusega, mis suunab lume
valjaviskerenni. Kruvikonveierit kaitab
mootor, mis veab ka masinat ennast.
Masinat juhitakse hoobadega armatuurlaual.
Kasutaja saab masinat juhtida ning peamiseid
juhtseadmeid kasutada ilma juhikohalt
lahkumata, pustijalu ja masina taga.

3.1.1 Ettenahtud otstarve

Masin on projekteeritud ja ehitatud lume kuhveldamiseks, koristamiseks ja valjaviskamiseks konniteedelt, aedadest, labisoidukohtadest ja muudelt maapinna tasandi pindadelt. Lumepuhurit tuleb kasutada ainult lume eemaldamiseks.

3.1.2 Ebaöige kasutus

Mistahes muu kasutus, mis erineb ülalmetatust,
voib olla ohtlik ja tekitada kahju inimstele
ja/voi esemetele. Ebaöige kasutuse alla
käivad (näiteks, aga mitte ainult):

• Masina kasutamine maapinna tasandist korgematel pindadel, nagu majakatusel, garaazikatusel, verandal voi muudel strukturidel voi ehitistel.
• Kruvikonveieri käivitamine lumest erinevate muude elementide peal (näiteks mulla, rohu, killustiku jne peal).
• Koorma vedamine või lukkamine.

TAHTIS Masinaebaige kasutus muudab garantii kehtetuks ja valistab igasuguse tootjapoolse vastutuse, jattes kasutaja kanda koik kulukohustused, mis tulenevad talle endale voiteistele isikutele tekitatud kahjust voigastustest.

3.1.3 Kasutaja tüup

Masin on ette nähtud kasutamiseks tarbijatele, seega mitteprofessionaalsetele operaatoritele. Masin on ette nähtud harrastuskasutuseks.

TAHTIS Masinat peab korraga kasutama ainult uks tootaja.

3.2 OHUTUSMÄRGISTUS

Masina peal on kujutatud mitmesugused sumbolid (joon. 4). Nende ülesanne on tuletada masinaga tootajale meelde toimimiisviise, mida tuleb jargida masina kasutamiseks vajaliku hoolikuse ja ettevaatusega. Sumbolite tahendus:

ETTEVAATUST!

ETTEVAATUST! Lugege juhiseid enne masina kasutamist.

OHT! Hoidke kaed ja jalad poorlevatest osadest eemal.

OHT! Esemete valjapaiskumine.
Arge suunake valjaviskeava
korvalviibijate voi loomade suunas.

OHT! Poorlev tiivik. Hoiduge alati lume valjaviske avast eemaie.

OHT! Hoidke inimesed, lapsed ja loomad toaalteemal.

ETTEVAATUST! Enne hooldust
vōi parandamist vōtke vōti
valja ja lugege juhiseid.

OHT! Keelatud panna kasi
valjaviskamiskanalisse,
kui kruvikonveier liigub.
Enne valjaviskerenni
ummistusest puhasamist
jatke alati mootor seisma

OHT! Hoidke kuumadest pindadest eemale.

OHT! Mootorid väljutavad vingugaasi. ARGE käivitag masinat suletud ruumis.

OHT! Tule- ja plahvatusoht. Arge suitsetage, kasutage lahtist tuld ega suteallikaid.

OHT! Kasutage kuulmiskaitsevahendeid.

OHT! Alati tuleb kanda kaitseprille.

TAHTIS Kulunud voi loetamatuks muutunud kleepsildid tuleb valja vahetada. Uusi kleepsilte saab volitatud teeninduskeskusest.

3.3 ANDMESILT

Masina andmesildil on margitud jargmised andmed (joon.1):

1. Tootja Aadress
2. Masina tuup
3. Muravoimsuse tase
4. CE vastavusmärqistus
5. Mootoripörete arv
6. Mootori voimsus
7. Mootori toomaht
8. Kuu aega / Tootmisaasta
9. Registreerimisnumber
10. Tootekood

Kirjutage masina identifitseerimisandmed kaane tagakujel olevale sildile oigetesse lahritessese.

TAHTIS Kasutage toote andmesildil margitud tunnusnimesid.

TAHTIS Iga kord, kui votate ühendust volitatud teeninduskeskusega, kasutage masina identifitseerimiseks selle tunnusnine

3.4 PÖHIKOMPONENDID

Masin koosnej jargmistest
pōhikomponentident (joon. 1):

A. Sassii
B. Armatuurlaud
C. Mootor
D. Kutusepaak
E. Elektrilise käivituse luliti (lisavarustus)
F. Käepide manuaalseks käivitamiseks
G. Deflektor
H. Valjaviskerenn
I. Alus
J. Kruvikonveieri kaitsekarter
K. Kruvikonveier
L Jalased
M. Tuled (lisavarustuses)
N. Ratas

4. KOKKUMONTEERIMINE

Ladustamis- ja transpondipohjustel ei ole masina monesid componente kulge pandud

otse tehases, vaid need tuleb masina külge monteerida pärast pakendi eemaldamist järgides järgnevoid instruktsioone.

Pakkige lahti ja monteerige ainult tasasel ja koval pinnal, kus on piisavalt ruumi masina ja pakendite liigutamiseks, kasutades alati sobivaid tooriistu. Masinat ei tohi kasutada enne peatukis "MONTEERIMINE" toodud juhiste lopule viimist.

TAHTIS Masin tarnitakse ilma mootorioli ja kutuseta.

4.1 MONTEERITAVAD KOMPONENDID

Pakendis on kaasas jargmises tabelis loetletud monteeritavad komponendid (joon. 3):

Asend	Kirjeldus	Kogus
A	Käiguvaheti	1
B	Käiguvaheti kinnituskruvid	-
C	Juhtraua lukustuskruvid ja -mutrid	4
D	Käiguvaheti ja deflektori suunaja käepidemed	2
E	Väljaviskerenni suunamise kaabel	1
F	Lehter	1
G	Ohutusvöti	1
H	Väljaviskerenn	1
K	Väljaviskerenni røngas	10
L	Kruvid ja elastsed seibid M8 x 20	6
M	Jalased väljaviskerennile	3

4.1.1 Lahtipakkimine

1. Avage pakend ettevaatlikult, et komponente mitte kaotada
2. Tutvuge kastis kaasas oleva dokumentatsiooniga, sealhulgaskaesoleva iuhendiga.
3. Vötke kõik pealemonteerimata komponendid kastist välja.
4. Tostke lumepuhur kastist valja.
5. Korvaldage kast ja pakendid yastayalt kohlakele eeskirajele.

4.2 KRUVIKONVEIERI JA JUHTKANGI JUHTKAABLITE PAIGALDAMINE

Uhendage kaabli aas rongasse (joon. 5).

TAHELEPANU kaablid on juba armatuurlauaga uhendatud.

4.3 JUHTRAUA MONTEERIMINE

Juhtraud tarnitakse koos monteeritud armatuurlauaga. Masina juhtraua kruvid, kaiguvaheti kinnituse kruvid, kruvid valjaviskerenni ja kaiguhoova kaepideme ja deflektori hoova kinnitamiseks tarnitakse eraldi kotis masina pakendis. Paigaldage nii:

1. Lahendage juhtraua otsad (joon. 6.A) toele (joon. 6.B)
2. Pange avadesse kruvid ja mutrid ja keerake kinni.

4.3.1 Hoobade käepidemete paigaldamine

Keerake käepide keermeslatile käiguhooval (joon. 7.A) ja deflektori suunamise hooval (joon. 7.B). Keerake lukustusmutter kinni.

4.4 KAIGUVAHETI PAIGALDAMINE

1. Asetage käiguvaheti liigend (joon. 8.A) hoova avasse (joon. 8.B), et ühendada ülekandega, ja kinnitage kinnitustihvtiga (joon. 8.C).
2. Lahendage käiguvaheti ülemine osa (joon. 8.D) käiguhoova alumises osas oleva augule ja kinnitage tihvtiga (joon. 8.E) ja kinnitustihvtiga (juba monteeritud käiguhoova kulge) (joon. 8.F).

4.5 VÄLJAVISKERENNI SUUNAMISE PAIGALDAMINE

1. Asetage rongas (joon. 9.A) ja valjaviskerenn (joon. 9.B) arikuga uhendusele (joon. 9.C).
2. Sisestage jalased (joon. 9.D) arikuga uhenduse alla (joon. 9.C) joondage jalase avad avadega renni allosas.
3. Asetage avadesse kruvid seibidega ja keerake kinni (joon 9.E)

4.5.1 Väljaviskerenni suunamise kaabli monteerimine

Suunamiskaabli eesmark on uhendada
valjaviskerenn armatuurlaual
suunamishoovaga, et valjalaskerenni
saaks soovitud suunas liigutada.

1. Kinnitage uksus loputu kruviga toele ja kontrollige, et loputa kruvi oleks oigesti uhendunud valjaviskerenni hammastatud osaga (joon. 9.F).

2. Lukake kaabli nelinurkne osa om pessa kangil (kui pole eelnevalt monteeritud).

3. Keerake juhtmel rongas (joon. 10.B) käepideme alumise osa külge (joon. 10.A) (kui ei ole juba monteeritud).

4.5.2 Deflektori suunamise kaabli paigaldamine

Deflektori suunamise kaabli eesmärk on uhendada valjaviske deflektor juhtseadmega armatuurlaual, et oleks voimalik seda tosta/ langetada ja suunata soovitud suunda.

1. Lukake tihvt (joon. 11.B) juhtkangi otsa..
2. Lukake suunamiskaabli ots (joon. 11.C) tihvtile (joon. 11.B).
3. Lukake tihttile lukustustihvt ja kinnitage (joon. 11.D).
4. Lukake reguleerimiskruvi (joon. 11.A) oma kohale (joon. 11.E) ja sulgege mutriga (joon. 11.A).

5. JUHTSEADMED

5.1 SÜUTEVÖTI

Voimaldab mootori seiskamist ja käivitamist. Sütevötmel on kaks asendit (joon. 13.A):

1. Voti valjas OFF mootor seiskub ja seda ei saa kävitada.
2. Voti sees ON mootorit saab kāivitada ja toöle panna.

TAHTIS Mootor ei käivitu, kui ohutusvöti ei ole täiesti sisse lukatud. Monedel mudelitel on vaja enne käivitamist keerata vötit paripäeva.

5.2 KUTUSEKRAAN

Kütuse pealevoooluks, tuleb avada kütusekraan (joon. 13.B).

1. vastupäeva - avatud
2. päripäeva - suletud

5.3 GAASIHOOB

Reguleerib poorete arvu.

Sildil naidatud asendid vastavad joonisele (joon. 13.C):

1. Täiskäik. Kasutatakse alati masina käivitamisel ning toötamisel.

1. Miinimumpördeid. Kasutatakse siis, kui mootor on ümberliigutamise ajal piisavalt soe.

STOP

1. Seiskamisasend (kui on olemas).

Masin seiskub koheselt.

1. Vahepealne asend (kui on olemas). Kiiruse tostmiseks/ vahendamiseks tuleb gaasikang likata jänese/kilpkonna peale, valige kiirus vastavalt tootingimustele (korge lumi, lahtine pinnas, jne).

5.4 OHUVENTIIL

Kasutatakse mootori külmstardiks.

Ohuventiilil on kaks asendit (joon. 13.D):

Paremal - ðhuventaill on lahti (külmstardil).

Vasakul - ðhuventail on kinni (tavalisel tootamisel ja sooja mootoriga käivitamisel).

5.5 PRIMER

Vajutades primeri kummist seadet pumbatakse kutust karburaatori sisselaskollektorisse, lihtsustades sedasi mootori kulmstarti (joon. 13.L).

5.6 KÄEPIDE MANUAALSEKS KÄIVITAMISEKS

Mootori manuaalseks käivitamiseks (joon. 13.H).

5.7 ELEKTRILISE KÄIVITUSE LÜLITI (LISAVARUSTUS)

Mootori elektriliseks käivitamiseks (joon. 14.M) kui masin on uhendatud juhtmega elektrivörku (joon. 13.G).

5.8 JUHTKANG

Masina edasilikumiseks.

1. Edasi liikumisks vajutage kang (joon. 12.D) alla kuni see puutub vastu kaepidet.
2. Masina edasilikumise peatamiseks laske juhtkangist lahti.

Kui juhtkangi vajutatakse samaaegselt
kruvikonveieri käivitamisega, siis juhtkangi
lahtilaskmisel jäab see sisselulitatuks. Edasikäik
lulitub valja alles siis, kui lahti lastakse
kruvikonveieri juhtseadmist (joon. 12.C).

5.9 KRUVIKONVEIERI HOOB

Käivitab kruvikonveieri.

Kruvikonveieri pörlemiseks vajutage kang (joon. 12.C) alla kuni see puutub vastu kaepidet.
Kui kruvikonveieri juhtseadet liigutatakse uks kord, siis sellest lahti laskmisel kruvikonveieri liikumine peatud ja hoob liigub automaatelt esialgesesse asendisse.

5.10 KAIGUHOOB

Masin on varustatud hoovaga vahetatavate käikudega (joon. 12.A).

• 5 käiku edaspidi liikumisel kiiruse reguleerimiseks.
• 2 käiku tagurpidi liikumisel
  kiiruse reguleerimiseks

5.11 VÄLJAVISKERENNI JA DEFLEKTORI SUUNAMINE

Väljaviskerenni pööramine käibenupust, voimaldades suunata lumevaljaviskamist soovitud suunda.

• Keerake nuppu (joon. 12.E) pari- ja vastupäeva, et suunata valjaviskerer Deflektori ülemine ja alumine asend on kontrollitud hoovaga (joon. 12.B).

Deflektori tõstmiseks/langetamiseks lükake hooba edasi/tagasi.

• Hoob täiesti ees = deflektor all
• Hoob tãesti taga = deflektor Úlval.

5.12 LATERNATE LÜLITI (LISAVARUSTUSES)

Tulede suutamiseks lukake lulitit (joon. 12.F).
- Tuled põlevad = punane mãrgutuli põleb

6. MASINA KASUTAMINE

Kohustuslikke ohutusnoudeid, mida tuleb masina kasutamisel jargida, on kirjeldatud ptk-s 2. Jargige hoolikalt neid noudeid, et mitte sattuda tosisesse ohtu.

6.1 EELTOOD

Enne masina kasutamist kontrollige kutuse ja olitaset. Kutuse tankimise ja oli lisamise protseduuri ja ettevaatusabinoude kohta vaataent(p. 7.2 ja p. 7.3). Jalased on vajalikud kruvikonveieri ja maapinna vahemaa reguleerimiseks. Enne masina kasutamist reguleerige jalase

1. Lödvendage kruvid (joon. 14.A).
2. Tostke/langetage jalased (joon. 14.B).
3. Kinnitage kruvid

6.2 OHUTUSKONTROLLID

Veenduge, et olete neist aru saanud enne alustamist. Sooritada tuleb alloetletud ohutuskontrollid ja kontrollida, et tulemused vastaksidABELs naidatule.

Tehke alati enne kasutamist

uskontrollid.

6.2.1 Üldkontroll

Objekt Tulemus
Kütusevoolikud ja ühendused.	Lekked puuvad.
Elektrijuhtmed. Kõik isolatsioon on terve.Mehaanilisi kahjustusi ei ole.
Ölivoolikud Lekked puuvad.Kahjustused puuvad.
Proovijuhtimine Ebanormaalsetvibratsiooni ei ole.Ebanormaalseid helisid ei ole.

6.2.2 Veo ja kruvikonveileri to test

Tegevus Tulemus
Käivatage masin (p. 6.3) Rattad ja kruvikonveier peavad jääma seisma.
Edasiveo test
Vajutage juhtkangi (joon. 12.D).	Rattad panevad lumepuhuri liikuma.
Laske lahti juhtkang (joon. 12.D)	Rattad seiskuvad
Kruvikonveieri töö test
Vajutage kruvikonveieri käivitamise hoova (joon. 12.C).	Kruvikonveier hakkab põörlema.
Laske kruvikonveieri hoob lahti.	Kruvikonveier seiskub.
Rataste ja kruvikonveieri töö test
Hoidke kruvikonveieri hooba (joon. 12.C) all, vajutage juhtkangi (joon. 12.D).	Kruvikonveier põörleba rattad hakkavad lumepuhurit edasi vedama.
Laske lahti juhtkang (joon. 12.D)	Rattad põörlevad ja kruvikonveier jätkbap põörlemist.

Tegevus Tulemus
Laske kruvikonveieri käivitamise hoob (joon. 12.C) lahti.	Kruvikonveier seiskub ja rattad jävärad seisma.

Kui moni tulemustest ei vasta

jargmistes tabelites margitud tulemustele, siis ei ole voimalik masinat kasutada! Masin tuleb sel juhul saata teeninduskeskusesse kontrolli ja parandusse.

6.3 KÄIVITAMINE / TÖTAMINE

1. Avage kutusekraan (joon. 13.B).
2. Lükake sisse ohutusvöti ja keerake päripäeva naidatud kohta (joon. 13.A).

6.3.1 Külmstart

1. Lükake gaasikang taisgaasile (joon. 13.C).
2. Lulitage ohuventiil sisse (joon. 13.D).
3. Vajutage kaks-kolm korda primerit (joon. 13.L). Vajutamisel peab sorm katma ava.
4. Käivitage elektriline (p. 6.3.5) vöi manuaalne käivitus (p. 6.3.3).
5. Lulitage ohuventil valja (joon. 13.D).

TAHTIS Arge pange masinat kohe koormusega toole, vaid laske mootoril kogepealt paar minutit tootada.

6.3.2 Sooa ja mootori käivitamine

1. Lükake gaasikang taisgaasile (joon. 13.C).
2. Kontrollige, et ohuventil oleks kinni (joon. 13.D).
3. Käivitage elektriliselt voi manuaalselt (vt jargnevat).

TAHTIS Kuumkavitusel ei

pea primerit kasutama.

6.3.3 Manuaalne käivitus

Mootori manuaalseks käivitamiseks tommake aeglaselt käepidet (joon. 13.H) valjapoole, kuni tunnette väikest takistust. Selles kohas tommake kovasti ja jargi andesinge käepidemega kaasa. Korrake protseduuri kuni mootor käivitub.

TAHELEPANU Arge korrake rohkem kui 3-4 korda, muidu ujutab mootori üle. Kui masin ei kaivitu, siis vaadake voimalikke pohjuseid tabelist "Rikete tuvastamise tabel".

6.3.4 Elektriline käivitamine

Kontrollige, et elektrisüsteem oleks maandatud ja kaitstud.

1. Pange elektrijuhe (joon. 13.G) 230V toitega steplisse.
2. Käivitage mootor nupust.
3. Kui mootor tootab, siis votke pistik steplist valja.

6.3.5 Tötamine

Masinaga tootamiseks kaituge jargnevalt:

Suunake hoobadest renna deflektor soovitud suunda (joon.1.G).
Lumejoa pikkuse suurendamiseks tostke deflektor ulspoole.
Lumejoa pikkuse vahendamiseks tostke deflektor allapoole.
- Seadke masina käik vastavalt teekonna raskusele ja lume kogusele.
Vajutage kruvikonveieri hooba (joon. 12.C) ja kruvikonveier liigub edaspidi.
Vajutage juhthooba (joon. 12.D), et kaivitada vedu.

TAHELEPANU Kui masin tootab, tuleks alati kasutada taisgaasi.

6.3.6 Roolimine

Roolimiseks tuleb suunata masin soovitud suunda.

Mudelitel, millel on "diff-lock release" on roolimine lihtsam (vt tehniliste andmete tabelit).

6.3.7 Soidusuuna mutmine

Söidusuuna muutmise ajal peab masin seisma.
Masina söidusuuna muutmiseks
käituge järgnevalt:

• Masina peatamiseks laske juhtkang (joon. 12.D) ja kruvikonveieri hoob (joon. 12.C) lahti.
  Lukake käiguhoob soovitud asendisse (joon. 12.A).
• Alustage uuesti tdd.

TAHTIS Soidusuuna muutmine likuva masinaga kahjustab ulekandesusteemi.

6.4 SEISKAMINE

Masina seiskamiseks laske lahti kruvikonveieri hoob (joon. 12.C) ja juhtkang (joon. 12.D). Masina valjalulitamiseks sehke uhel viisil jargnevatest:

Votke ohutusvoti valja voi keerake seda (joon. 13.A).
Lukake gaasikang (joon. 13.C) seiskamisasendise.

Kui masin ei ole toös, siis peab kutusekraan olema kinni.

Lund on parem eemaldada, kui see on veel vardske. Kaige juba koristatud alad veel kord ule, et koristada alles jaanud lumejagid
Kui on voimalik, visata lumi valjatuule suunas. Kontrollige lumevaljaviskejoa kaugust ja suunda.
Tugeva tuule korral laske deflektor alla nii, et see suunaks valjavisatava lume vastu maad, vahendades nii voimalust, et tuul kannab lund soovimusatse kohta.
- Toö lopus laske masinal moni minut käia, et vältinga jää tekkimist valjaviskevas.
- Hoidke alati lume tingimustele vastavat kiirust, reguleerige tegevust nii, et lumi paiskuks valja uhtlase joana.
- Enne peatamist viige mootori poorded miinimumini.

6.6 PÄRAST KASUTAMIST

• Puhastage masin (p. 7.4).
• Liigutage koiki juhtseadmeid mitu korda ette ja taha.
• Kontrollige, et ñuventiil oleks lahti.
• Kontrollige, et osad ei oleks lahti tulnud voi kahjustada saanud. Vajadusel asendage kahjustatud osad ja keerake kinni lodvenenud kruid ja poldid.

Masinat ei tohi kinni katta, kui mootor ja summuti on veel soojad.

7. HOOLDUS

7.1 ÜLDANDMED

TAHTIS Kohustuslikke ohutusnoudeid, mida tuleb masina kasutamisel jargida, on kirjeldatud p-s 2.4.

Köik kontrollid ja hooldustödd tuleb teha ainult siis, kui masin seisab ja mootor on valja lulitatud. Enne puhastamist voi hooldust vötke voti valja ja lugege üle vastavad juhised.

Hooldustöde tegemisel kandke sobivaid riideid, kindaid ja prille.

• Hooldustööde sagedust ja tüüpi on kokkuvötlikult kirjeldatud "Hooldustabelis". Tabeli eesmark on aidata teid masina toökindluse ja ohutuse sailitamisel. Seal on kirjas peamised töd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tahtajal.
• Mitteoriginaalvaruosade ja -tarvikute voib mojutada negatiivset masina toed ja ohutust. Tootja keeldub igasugusest vastutusest kahju voi vigastuste eest, mis on tingitud mitteoriginaalvaruosade ja -tarvikute kasutamisest.
• Originaalvaruosi saab volitatud teeninduskeskustest ja edasimüujatelt.

TAHTIS Kõik hooldus- ja reguleerimistödd,
mida ei ole käesolevas juhendis
kirjeldatud, tuleb lasta teha edasimuüjal
või spetsiaalses teeninduskuses.

7.2 KUTUSE TANKIMINE

Kütuse lisamiseks:

1. Keerake kutusepaagi kork maha (joon. 13.E).
2. Paigaldage lehter (joon. 13.l).
3. Tankige ja seejärel eemaldage lehter (joon. 13.l).
4. Lopuks keerake kork korralikult kinni ja koristage mahaloksunud kutus (joon. 13.E).

TAHELEPANU Kasutage ainult tehniliste andmetetabelis viidatud bensiini.Arge kasutage muud tuupi kutust.Kasutada voib keskkonnasaaastlikku bensiini, st alkulaatbensiini. Selle bensiinituibi koostis on inimstele ja loodusele vahem kahjulik.Selle

kasutamisega ei seostu ühtegi negatiivset efekti. Mügil on alküübensi ni tüpe, mille kasutamise efektide kohta puuduvad lahemad andmed. Lisateabe saamiseks lugege alküübensi ni tootja juhiseid ja andmeid.

TÄHELEPANU Kütus on kîirestiriknev ja seda ei tohiks paagis hoida üle 30 päeva. Enne pikemaajalist ladustamist tankige viimase tökorra eel vaid niipalju kutust, kui selle lopetamiseks vaja laheb (ptk. 8).

7.3 MOOTORIOLIKONTROLL/LISAMINE

Kontrollige olitaset enne igamasina kasutamist.

TÄHELEPANU Masin tarnitakse ilma mootoriolita.

7.3.1 Kontrollimine / lisamine

Protseduur:

• Seadke masin kontrolliks tasasele pinnale.
• Puhastage korgi ümbrus (jn 13.K). Keerake ölimöötevarras lahti, tommake valja ja puhkke puhtaks.
  Lukake olivarras taiilikult sisse ilma seda omahokale kruvimata.
• Tömmake varras uuesti valja.
  Lugege vardalt olitase.
• Lisage li kuni margini "L" (joon. 15)
• Asendamise kohta lugege p. 7.3.2

Liigne lisamine voib pohjustada
mootori ülekuumenemist. Kui tase ületab
märki „H" (joon.15), tuleb öli seni valja
lasta kuni saavutatakse öige tase.

TAHELEPANU Kasutatava

olituubi kindlakstegemiseks vaadake "Tehniliste andmetetabel".

7.3.2 Asendamine

Mootorioli voib vaga kuum olla, kui see lastakse valja kohe parast mootori seiskamist. Sellepaprast laske enne olist tuhjendamist mootoril paar minutit jahtuda.

Mootorioli tuleb vahetada sagedusega, mis on kirjas "HooldustöödeABELis". Vahetage ४ sagedamini, kui mootor peab tootama noudlikes tingimustes. Toimige allkirjeldatud viisil:

1. Asetada masin tasasele pinnale.
2. Asetage kogumisnou valjalasketoru alla.

3. Keerake olikork maha (joon. 13.K).

4. Keerake oli valjalaskekork maha (joon. 13.J).

5. Koguge öli kogumisanumasse.
6. Keerata oli valjalaskmise kork kinni.
7. Puhastada voimalikud olijägid
8. Täitke uue öliga. Kasutatava ölikoguse kindlakstegemiseks vaadake

Tehniliste andmetetabel".

1. Pärast öli sissevalamist käivitage mootor ja laske 30 sekundit tuhikäigul toötada.
2. Veenduge, et oli valja ei leki.
3. Lülitage mootor valja. Oodake 30 sekundit ja kontrollige uuesti olitaset. Vajadusel vaadake ka loiku "kontroll/lisamine" (p.. 7.3.1)

TAHTIS Viige oli jaatmete korvaldamispunktivastavalt kohlikele eeskirjadele.

7.4 PUHASTAMINE

Tehke puhastustöid siis, kui masin on välja lūlitatud. Arge pūdke reinnist lund eemaldada, kui te ei ole enne:

• Kruvikonveieri hoovast lahti lasknud.
  Mootori valja lulitanud.
• Süutevötmé välja vōtnud

Puhastage masinat alati pārast kasutamist.
Puhastamisel järgige järgmiseid juhiseid:

• Kasutage alust (joon. 1.l), et puhastada väljaviskerenn ja masin lumejäkident.
• Puhastage mootor harja ja/voi suruohuga.
• Arge pritsige vett otse mootorile.
• Pärast veega puhastamist käivitage masin ja kruvikonveier, et eemaldada vesi, mis vastasel juhul voib siseneda laagritesse ja neid kahjustada.

TAHTIS Arge kunagi kasutage korgsurvesurit. See voib kahjustada elektrilisi osi.

7.5 SÜTEKÜUNAL

Protseduurideks, mis puudutavad sutekuunlaid, poorduge edasimuja voi volitatud teeninduskeskuse poole. Sutekuunaldega seotud protseduuride sageduse kotha voite lugeda hooldustoode tabelist.

7.6 KARBURAATOR

Karburaator on tootja poolt eelreguleeritud.
Rikete tuvastamise tabelist leiate infot, millal tuletb
teostada protseduure karburaatoriga (ptk. 12).

7.7 LUKUSTUSMUTRID- JA KRUVID

• Mutrid ja kruvid peavad olema alati korralikult kinni, et tagada masina ohutu toöseisukord.

• Kontrollige regulaarselt, et valjaviskerenni kinnitusmutrid oleksid korralikult kinni.

7.8 KRUVIKONVEIERI VOLL

Kruvikonveieri likumise holbustamiseks on soovitatav periodiliselt sustlaga märdepumbast märida nipleid (joon. 16.A) kruvikonveieri vollil. Märimiseks:

Eemaldage lukustustihvtid ja ohutustihvtid (joon. 16.B).
- Maärige nipleid (joon. 16.A) ja keerake kruvikonveierit vollil paar tiiru, et maarderasv jookseks volli sisemusse.
- Asetage likustustihvtid ja ohutustihvtid omahokale (joon.16.B)

8. HOIDMINE

Kui masin tuleb seisma pannakauemaks kui 30 paeva:

1. Tuhjendage toiteliin kutusest.
2. Sulgege kutusekraan (joon. 13.B).
3. Käivitage mootor ja laske sel toötada kuni seiskumiseni kutuse loppemise tottu.
4. Vahetage mootorioli, kui seda ei ole tehtud viimase kolme kuu jooksul.
5. Puhastage lumepuhur hoolikalt.
6. Kontrollige, et lumepuhuril ei oleks kahjustusi. Vajaduse korral tehke parandustdd.
7. Kui varv on kahjustatud, varvige kahjustatud kohad üle, et valtida roostetamist.
8. Kaitske metallpindu rooste eest.
9. Voimalusel hoiustada lumepuhur kinnises ruumis.

9. TEENINDUS JA REMONT

Käesolevas juhendis on antud koik vajalikud juhised masina juhtimiseks ja elementaarsete hooldustöde kohta, mida saab teha kasutaja ise. Koik reguleerimis- ja hooldustödd, mida selles juhendis kirjeldatud ei ole, tuleb lasta teha edasimuüja juures voi spetsiaalses teeninduskkeskuses, kellel on vajalikud teadmised ja seadmed toode korrektset teostamiseks, nii et salivad masina algsed ohutustingimused. Ebasobivates kohtades voi kvalitseerimata inimeste poolt teostatud tood muudavad garantii kehtetuks ja vabastavad totja igasugusest kohustusest voi vastutusest.

• Garantii alla kuuluvaid parandusja hooldustoid tohivad teha ainult volitatud teeninduskeskused.

• Volitatud teeninduskeskused kasutavad ainult originaalvaruosi. Originaalvaruosad ja -tarvikud on spetsiaalselt projekteeritud nende masinate jaoks.

• Mitteoriginaalvaruosad ega -tarvikud ei ole heaks kiidetud ning mitteoriginaalvaruosade ja -tarvikute kasutamine muudab garantii kehtetuks.
• Soovitameanda masina kord aastas volitatud teeninduskeskusesse ohutusseadmete hooldusse, teenindusse ja kontrolli.

10. GARANTII KATE

Garantii katab koik materjali-ja tootmisdefektid.

Kasutaja peab hoolikalt jargima koiki lisatud dokumentatsioonis antud juhiseid.

Garantii ei kata kahjusid, mis on tingitud:

• Kaasasolevate dokumentidega tutvumata jätmine.

• Tahelepanematus.
  Ebaöige voi lubamatu kasutus ja monteerimine.

• Mitte-original varuosade kasutamine.
• Selliste lisatarvikute kasutamine, mida tootja ei ole kaasa andnud ega heaks kiitnud.

Garantii ei kata ka:

Kuluvate materjalide, nagu ülekanderihmad, puurid, esituled, rattad, ohutuspoldid ja juhtmed, normalne kolumine.
- Normaalne kolumine.
- Mootorid. Need on kaetud mootori tootjagarantiiga vastavalt nende garantiideskindlaks maaratud tingimustele.

Ostjat kaitsevad tema riigi seadused. Kaesolev garantii ei piira mingil moel ostja omamaa seadustega talle ette nahtud oigusi.

11. HOOLDUSTÖDE TABEL

Töö Sagedus Punkt
	1. korda	Seejärel iga
MASIN
Köikide kinnituste kontroll	- lga kord	enne kasutamist 7.7
Ohutuskontrollid / Juhtseadmete kontrollimine	- lga kord	enne kasutamist 6.2
Üldine puhastamine ja kontrollimine	- lga kord	pärastkasutamise lõpetamist	7.4
Väljaviskeala puhastamine	- lga 5 toötūnni /kasutamiskorra järel		7.4
Ülekandevölli määrimine	- lga 25 toötūnni / hooaja järel ***
Kruvikanveieri völli määrimine.	- lga 10 toötūnni / hooaja järel 7.8
MOOTOR
Süutekünla puhastamine - lga 25 toötūnni / hooaja järel ***
Süutekünla asendamine	-	lga 100 toötūnni / hooaja järel	***
Mootoriöli kontroll/lisamine	- lga 5 toötūnni /kasutamiskorra järel		7.3.1
Mootoriöli vahetamine	5 tundi	lga 50 toötūnni / hooaja järel	7.3.2

*** Protseduurid, mis tuleb sooritada edasimuja voi volitatud teeninduskuse juures.

12. RIKETE TUVASTAMINE

RIKE VÖIMALIK PÖHJUS LAHENDUS
1. Masin ei lahe käima	Süütevöti ei ole sees Pange Süütevöti sisse
	Vähe kütust Tankige puhta kütusega.
	Öhuminiumiil väljas Lükake öhuminiumiil sisse.
	Unustasite vajutada primerit. Vajutage primerit
	Mootor on üleujutatud Oodake mōni minut enne käivitamist Argevajutage primerit ega lūlitage välja öhuminiumiili
	Süütekūnal katki Vötke ühendust volitatudteeninduskeskusega.
	Kütus vana Vötke ühendust volitatudteeninduskeskusega.
	Vesi kütuses Vötke ühendust volitatudteeninduskeskusega.
2. Kaotab jõudlust	Puhutakse liiga palju lund Vähendage kürust
	Kütusepaagi kork kaetudjää vöi lumega	Eemaldage jää ja lumi kütusepaagi korgilt
3. Mootori pöördedmadalad vöiebakorrapärased	Öhuminiumiil on sees. Lükake öhuminiumiil välja.
	Kütus vana Vötke ühendust volitatudteeninduskeskusega.
	Vesi kütuses Vötke ühendust volitatudteeninduskeskusega.
	Karburaator vajab vahetamist Vötke ühendust volitatudteeninduskeskusega.
4. Liiga suur vibratsion	Möned osad on lahti tulud vöikruvikanveier vöi tiivik on kahjustatud.	Keerake kõik kinnituselemendid korralikultkinni. Laske kahjustatud osad välja vahetada volitatud teeninduskeskuses.
	Kang ei ole ùiges asendis.	Kontrollige, et kang oleksfikseeritud ùigesse asendisse.
5. Lume väljaviskamisejõud on nõrgenenudvõi aeglustunud	Väljaviskerenn on ummistunud.	Puhastage väljaviskerenn.
	Kruvikanveier on kinni kiilunud.	Eemaldage võimalikud rusud võivõörkehad kruvikanveierist.
6. Edasivedu ei tõöta	Juhtkang ei ole nõuetekohaseltreguleeritud.	Vötke ühendust volitatudteeninduskeskusega.

Kui probleemid jatkuvad ka pärast kirjeldatud lahenduste rakendamist, vötke ühendust om edasimuüjaga.

SISÄLLYSLUETTELO

ET · Kaesoleva kasutusjuhendi sisu ja kujutised on toodetud konkreetsett ettevtote STIGA S.p.A. ja neile rakendub autorikaitseadus - dokumendi igasugune osaline voi taelik ilma loata reproduitserimine voi mutmine on keelatud.
