Produkttype	Fodgængersneefreser
Mærke	STIGA
Model	ST 3256 P
Snefjerningsbredde	56 cm
Maksimal snehøjde	Ca. 30 cm
Motor	4-takts benzinmotor
Start	Manuel (snorstarter) og elektrisk (230 V, ekstraudstyr)
Transmission	5 gear frem, 2 gear tilbage
Orientering af udkast	Manuel med drejeknap, rotation 180°
Deflektor	Højdejusterbar med håndtag
Forlygter	Ekstraudstyr
Brændstoftank	Kapacitet ikke specificeret
Motorolie	Periodisk olieskift (se manual)
Sikkerhed	Tændingsnøgle, motorstop, beskyttelser
Vægt	Ca. 80 kg
Mål (L x B x H)	Ca. 60 x 70 x 60 cm

Ofte stillede spørgsmål - ST 3256 P STIGA

Hvordan starter man motoren kold?

Ved koldstart skal du åbne brændstofhanen, sætte nøglen i og dreje den om nødvendigt. Sæt gashåndtaget på fuld gas, aktiver chokeren, tryk derefter 2-3 gange på amoreringsknappen. Brug manuel eller elektrisk starter. Når motoren er startet, deaktiver chokeren.

Hvad gør man, hvis motoren ikke starter?

Kontrollér, at tændingsnøglen er sat i, at der er brændstof, at chokeren er aktiveret (koldstart), og at amoreringsknappen er blevet brugt. Hvis motoren er vandfyldt, vent et par minutter uden amorering. Se fejlfindingsoversigten i manualen.

Hvordan justerer man udkastet?

Brug drejeknappen på betjeningspanelet til at dreje udkastet i den ønskede retning. Til jetens højde skal du bruge deflektorhåndtaget: fremad for at sænke, bagud for at hæve.

Hvilken motorolie skal man bruge, og hvordan kontrollerer man niveauet?

Brug en passende 4-takts motorolie (se tekniske data). Kontrollér niveauet med oliepinden: stil maskinen vandret, rengør oliepinden, sæt den i uden at skrue, tag den ud. Niveauet skal være mellem L og H. Efterfyld om nødvendigt.

Hvordan skifter man gear på maskinen?

Stop maskinen ved at slippe fremkørsels- og sneglehåndtagene. Flyt derefter gearstangen til den ønskede position (5 frem, 2 tilbage). Skift ikke gear under kørsel for at undgå beskadigelse af transmissionen.

Hvad gør man ved unormale vibrationer?

Stop straks motoren, tag nøglen ud, og inspicér maskinen. Spænd alle fastgørelser. Hvis sneglen eller hjulet er beskadiget, kontakt et autoriseret servicecenter.

Hvordan rengør man maskinen efter brug?

Efter at have slukket motoren og fjernet nøglen skal du bruge skovlen til at rense udkastet og fjerne snedub. Rengør motoren med en børste eller trykluft. Sprøjt ikke vand direkte på motoren.

Hvad er proceduren for opbevaring i mere end 30 dage?

Luk brændstofhanen, og lad motoren køre, indtil den stopper af sig selv. Tøm motorolien om nødvendigt. Rengør grundigt, kontrollér for skader, berør lakken om nødvendigt, og opbevar maskinen i et aflåst rum.

Hvordan bruger man den elektriske starter?

Sørg for, at stikkontakten er jordet og beskyttet af et HFI-relæ. Tilslut ledningen til en 230 V stikkontakt, og tryk på startknappen. Når motoren er startet, skal du straks afbryde ledningen.

Hvad gør man, hvis udkastet er tilstoppet?

Stop motoren, tag nøglen ud, og vent på, at alle bevægelige dele stopper helt. Brug skovlen til at fjerne sne. Stik aldrig hænderne ind i udkastet uden at have slukket motoren.

BRUGSANVISNING ST 3256 P STIGA

DA Sneslynge betjent af gaeende personer - BRUGSANVISNING ADVARSEL: Iaes instruktionsbogen omhyggellgt Igennm, for du tager denne maskine I brug.

2.4 Vedligeholdelse, opmagasinering og transport. 3

1. KEND DIN MASKINE 4

3.1 Beskrivelse af maskinen og dens tilsigte anvendelse 4
3.2 Sikkerhedsmaerknng 4
3.3 Typeskilt 5
3.4 Hovedkomponenter.. 5

1. MONTERING 5

4.1 Komponenter til monteringen 5
4.2 Montage af kabler til betjening af korsel og snegl 6
4.3 Montage af styrehandtag 6
4.4 Montage af gearbetjeningen 6
4.5 Montage af udkasterabning.. 6

5.BETJENINGSORGANER 7

5.1 Taendingsnogle 7
5.2 Brændstofhane 7
5.3 Speeder 7
5.4 Choker 7
5.5 Spaedepumpe 7
5.6 Handtag til manuel start 7
5.7 Betjening til elektrisk start (ekstraudstyr) 7
5.8 Greb til korsel fremad 7
5.9 Greb til snegl 7
5.10 Gearstang 7
5.11 Orientering af udkasterabning og afbønjningsrør 7
5.12 Kontakt til lygter (ekstraudstyr) 8

1. BRUG AF MASKINEN 8

6.1 Klargoring 8
6.2 Sikkerhedskontroller 8
6.3 Start /brug 8
6.4 Standsning 9
6.5 Tips til brugen 9
6.6 Afterbrug 10

1. VEDLIGEHOLDELSE 10

7.1 Generelle ophysninger 10
7.2 Brændstofpafyldning 10
7.3 Kontrol / afterfyldning af motorolie..... 10
7.4 Rengoring 11
7.5 Taendrør 11
7.6 Karburator 11
7.7 Fastgoringsskruer og-motrikker 11
7.8 Sneglens aktel 11

1. OPMAGASINERING 11
2. SERVICE OG REPARATIONER 12
   10.GARANTID/EKING 12
3. TABEL FOR VEDLIGEHOLDELSE 12
4. PROBLEMER OG DERES LØSNING......13

1. GENERELLE OPLYSNINGER

1.1 SADAN LAESES BRUGSANVISNINGEN

Visse afsnit i manualen indeholder oplysninger af saerlig vigtighed med hensyn til sikkerhed eller fonction. Disse oplysningerne angives after disse kriterier:

BEMAERK eller VIGTIGT Indeholder detailjer eller yderligere uddybning af forudgaende angivelser for at undg beskadigelse af maskinen, materielle skader ell er kvestelser.

Symbolet agiver en fare. Manglende overholdelse af advarslerne kan medfore risiko for personskade og/eller skader pa tredjepart ell er materiel.

Afsnittene som er fremhævede med en grå ramme, angiver valgfri funktioner, som ikke er tilgængelige på alle de dokumenterede modeller i denne vegjledning. Kontroller om den pagældende Funktionfindes på din egen model.

Samtige retningsangivelser "for", "bag", "højre" og "venstre" skal forstås i forhold til brugeren i normal position under kørsel.

1.2 HENVISNINGER

1.2.1 Figurer

Figurerne i donne vejledning er nummererede 1,2,3 osv.
Komponenterne i figurerne er market med bogstaverne A,B,C osv.
En henvisning til component C i figur 2 vil blive angivet med teksten: "Se fig.2.C"ller blot "(fig.2.C)".
Figurerne er udelukkende beregnet til illustrationsformal.De faktiske komponenter kan vare anderledes end hvad der er angivet pa tegningerne.

1.2.2 Overskrifter

Brugsanvisingen er opdelt i kapitler og afsnit. Overskriften til afsnittet "2.1 Træning" er en undertitel til "2. Sikkerhedsforskritter".

Henvisninger til overskrifter erller afsnit er angivet med forkortelserne kap.ller afsn. og deres tilhorende nummer. Eksempel: "kap.2"eller "afsn.2.1".

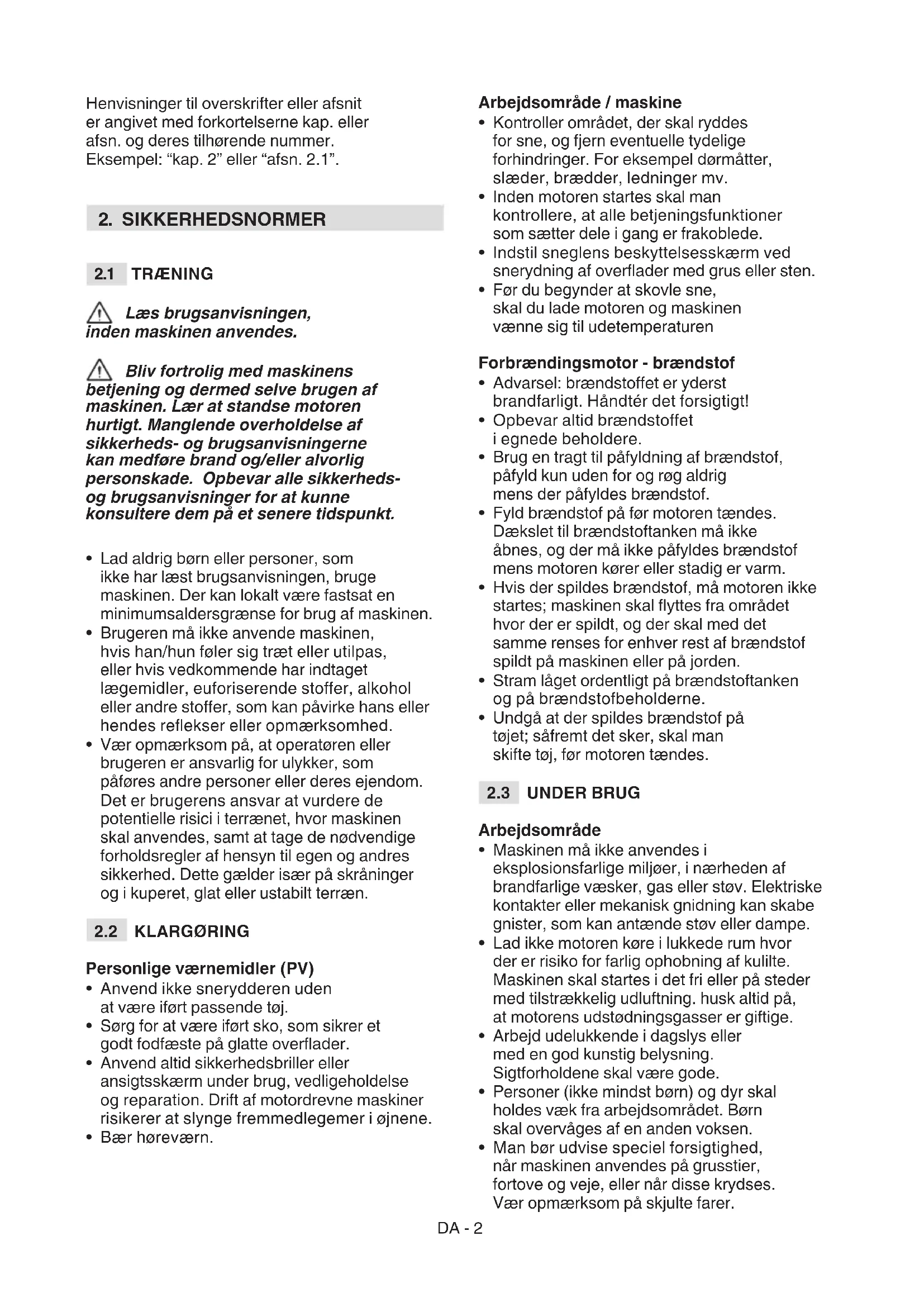

2. SIKKERHEDSNORMER

2.1 TRAENING

Laes brugsanvisingen, in maskinen anvendes.

Bliv fortrolig med maskinens betjening og dermed delve brugen af maskinen. Lær at standse motoren hurtigt. Manglende overholdelse af sikkerheds- og brugsanvisningerne kan medfrole brand og/eller alvorlig personskade. Opbevar alle sikkerhedsog brugsanvisninger for at kinne konsultere dem pa et senere tidspunkt.

• Lad aldrig boern eller personer, som ikke har læst brugsanvisningen, bruge maskinen. Der kan lokalt ∀ere fastsat en minimumsaldersgrænse for brug af maskinen.
• Brugeren på不经 anvende maskinen, hvis han/hun føler sig træt eller utilizes, eller hvis vedkommenende har indtaget lægemidler, euforiserende stoffer, alkohol eller andre stoffer, som kan påvirke hans eller hendes reflekser eller opmærksomhed.
  Vær opmaerkoms pa, at operatoren erler brugeren er ansvarlig for ulykker, som pafores andre personer erler deres ejendom. Det er brugerens ansvar at vurdere de potentielle risici i terrænet, hvor maskinen skal anvendes, samt at tage de nødvendige forholdsregler af hensyn til egen og andres sikkerhed. Dette gælder især pa skræninger og i kuperet, glat eller ustabilt terræn.

2.2 KLARGØRING

Personlige værnemidler (PV)

• AnvendCREASEnerydderen uden at vaere ifort passende toj.
  Sorg for at vare ifort sko, som sikrer et godt fodfeste pa glatte overflader.
• Anvend altid sikkerhedsbriller aller ansigtsskærm under brug, vedligeholdelse og reparation. Drift af motordrevne maskiner risikerer at slynge fremmedlegemir øjnene.
  Baehoreværn.

Arbejsomrade/maskine

• Kontroller området, der skal ryddes for sne, og fjern eventuelle tydelige forbinder. For eksempel drommater, slader, brædder, ledninger mv.
• Inden motoren startes skal man kontrollere, at alle betjeningsfunktioner som sætter dele i gang er frakoblede.
• Indstil sneglens beskyttesesskaerm ved snerydning af overflader med grus aller sten.
  F r du begynder at skovle sne, skal du lade motoren og maskinen venne sig til udetemperaturen

Forbrændingsmotor - brandstof

• Adversel: brandstoff er yderst brandfarlicht. Handter det forsigtigt!
  Opbevar altid brændstoffet i egnede beholdere.
• Brug en tragtil pafyldning af brændstof, pafyld kun.uden for og røg aldrig mens der pafyldes brændstof.
• Fyld brændstof på for motoren tændes. Dækslet til brændstoftanken på ikke abnes, og der pågressive brændstof mens motoren kører eller stadig er varm.
• Hvis der spildes brændstof, på motoren ikke startes; maskinen skal flyttes fra området hvor der er spildt, og der skal med det samme renses for enhver rest af brændstof spildt på maskinen eller på jorden.
• Stram laget ordentligt på brændstoftanken og på brændstofbeholderne.
• Undgå at der spildes brændstof pà tøjet; safremt det sker, skal man skifte tøj, for motorenændes.

2.3 UNDER BRUG

Arbejdsomrade

• Maskinen må ikke anvendesi eksplosionsfarlige miljøer, i nærheden af brandfarlige væsker, gas erler støv. Elektriske kontakter eller mekanisk gnidning kan skabegnister, som kan antænde støv eller dampe.
  Lad ikke motoren køre i lukkede rum hvorder er risiko for farlig ophobning af kulitte. Maskinen skal startes i det fri eller pa steder med tilstrækkelig udluftning. husk altid pa, at motorens udstandningsgasser er giffige.
  Arbejd udelukkende i dagslys ell er med en god kunstig belysning. Sigtforholdene skal vare gode.
• Personer (ikke mindst bo: n) og dyr skal holds væk fra arbejdsområdet. Børn skal overvåges af en,anden voksen.
• Man bør udvise speciel forsigtighed, nár maskinen anvendes på grusstier, fortove og veje, eller Vær opmærksom på skjulte farer.

Vær opmaerksom pa trafikken, hvismaskinen anvendesi nærheden af veje.

Betjening

• Undgå at dreje udkasterabningen op mod vinden eller mod personer, dyr, koretøjer, beboelse og andre objekter, som kan udsættes for skader på grund af sneen eller objekter skjult i sneen. Lad ikke nogen opholde sig foran maskinen.
• Anvend aldrig snerydderen i nærheden af indhegninger, biler, vinduer, glasindhegninger osv..uden at have reguleret afbjojningsroret på sneudkastet i en passende vinkel.
• Sørg for at holde hænder og fddder væk fra de roterende organer. Sørg for at holde god afstand fra udkasterabningen. Hold altid udkasterabningen ren.
• Hvis snyerdderen rammer fremmedlegem erller vibrerer pa unnormal vis, skal du slukke motoren, tage noglen ud, vente pa at de bevægelige del standser og omhyggeligt efterse maskinen for at sikre, at den ikke er blevet beskadiget. Vibrationer er normalt et tegn pa, at der er opstæet et problem. Reparér eventuelle skader, før maskinen tags i brug igen.
• For man forlader maskinen, skal man frakoble alle betjeningsfunktioner og tagetændingsnoglen ud af kontakten pa maskinen.
  För der udføres reparationer, rengöring, inspektion aller indstillinger, skalmotoren slukkes, noglen tages ud og man skal vents pa at de bevægelige delestopper (med mindre andet udtrykkeligt er anfør i vejledningen). Frakobl el-motorens kabler. (ekstraudstyr)
• Rör参加会议的活动
• Rör参加会议的活动
• Rör参加会议的活动
• Rör参加会议的活动
• Rör参加会议的活动
• Anvend ikke maskinen ved hj transporthastighed på glatte overflader. Udvis stor forsigtighed under bagudkørsel. Både før og under bagudkørsel bør du se bagud for at sikre, at du ikke støder på forbinderger.
• Sla sneglen fra nár maskinen Transporteres og ikke anvendes.
  Sorg for altid at vare i god balance og at have et fast greb om korehandtaget. Man skal gå, aldrig lobe.

Begrænsninger ved brug

• Maskinen må ikke anvendes i den tværgående retning på en skråning. Man br altid bevæge sig op og ned, og derefter opigen lungs dens hældning. Man br udvise ekstra opmærksomhed, nr der skiftes retning på en skråning. Undgå meget stejle hældninger.
• Anvend/DD maskinen, hvis beskyttelserne erutilstraekelige

ellerhisikkerhedsanordningerne.
ikkeerpasatkorrekt.

Det er ikke tilladt at manipulere eller frakoble sikkerhedsanordningerne.
- Motorens indstillinger ma ikkeændres, og den ma ikke tunes. Hvis man fær motoren til at køre med et for hjit omdrejningstal, øges risikoen for persorskader.
- Undgå at overbelaste maskinen ved at kore ved for hj hastighed.
- Undgå at sætte hænderne ind i udkasterabningen aller i sneglen uten først at have slukket motoren og taget noglen ud.

2.4 VEDLIGEHOLDELS, OPMAGASINERING OG TRANSPORT

En korrekt vedligeholdelse og opmagasinering bidrager til at opretholde maskinsikkerheden.

Defekte aller odelagte dele bør altid udskiftes og ikke repareres. Brug originalereservede: anvendelse af reservationele af,anden kvalitet og/eller reservede, der ikke er korrekt monteret,forringer maskinens sikkerhed,kan medfrole ulykker erller persorskader og frihholder fabrikanten fra enhver forpligtelse og ansvar.

Vedligeholdelse

• Hvis tanken skal tommes, skal deutsche handling udefores i det fri og med motoren slukket.
• For at reducere brandrisikoen skal det med javnemellemrum kontrolleres, at der nikke er olie og/eller brændstoflækager.

Opmagasinering

• Afterlad darüber brændstof i tanken hvis maskinen opmagasineres i en bygning hvor brændstofdampe kankommen i kontakt med aben ild, gnister erler varmekilder.
• Lad motoren kole ned for opmagasinering af snerydderen i et lukket rum.
• Der henvises til brugsanvisningen for vigtige detaljer, hvis snerydderen skal opmagasineres i en laengereperiode.

Transport

• Hvis maskinen skal Transporteres pa en lastbil erer en anhaenger, skal der anwendes lasteramper med tilstrakkelig bareevne, bredde og langde.
• Last maskinen med slukket motor ved at skubbe den; sorg for at der er et passende antal personer til at skubbe den.
  Under transporten skal man lukke brændstofhanen (hvis maskinen har en) og på passende vis fastgore maskinen til transportmidlet med remme eller kæder.

2.5 MILJOBESKYTTALSE

Miljobeskyttelsen er et relevant aspekt, som bør have høj prioritet under anvendelse af maskinen - dette vil gavne både vores fællesskab med andre mensesker og det miljø, vi lever i.

• Undgå at være til gene for nabolaget.
  Overhold noje de lokale bestemmelse hvad angar bortskaffelse af emballage, olie, brændstoffer, batterier, filtre, slidte dele og andre komponenter, som kan pávirke miljoet. Disse typer affald må ikke bortskaffesammen med det almindelige husholdningsaffald, men skal indleveres særskilt til egnede genbrugsstationer, som vil sorge for genanvendelse af materialerne.
• After endt levetid mä maskinen ikke afterlades i naturen. Henvend dig til din lokale genbrugsstation for bortskaffelse i henhold til de gældende lokale bestemmelier.

3. KEND DIN MASKINE

3.1 BESKRIVELSE AF MASKINEN OG DENS TILSIGTEDE ANVENDELSE

Denne maskine er en snerydder.

Maskinen er udstyret med en snegl til snerydning, beskyttet af en skerm, som forer sneen ind i en udkasterabng. Sneglen drives af motoren, som ogsa leverer trekkraft til maskinen. Maskinen betjenes med betjeningsanordninger, som sidder pa instrumentbrættet. Brugeren er i stand til at styre maskinen og betjene den, mens han ell er hun stared op bag ved maskinen i førerstillingen.

3.1.1 Tilsigtet drug

Denne maskine er udviklet og bygget til snerydning, fjernelse og slyngning af sne fra fortove, haver, vejbaner og andre overflader i terrenniveau. Snerydderen ma udelukkende anvendes til at slynge sne.

3.1.2 Utilsigtet drug

Enhver anden brug end de ovenfor beskrevne kan vare farlig og risikere at medfore kvastelser og/eller materielle skader. Uegnet brug er for eksempel ffolgende (men ikke udelukkende):

• Anvendelse af maskinen pa overflader over terrænhjde, sasom tage pa

• Aktivering af sneglen med tilstedeveerelse af andre elementer, som ikke er sne (f.eks. jord, græs, småsten osv.).
• Anvendelse af maskinen til at traekke eller skubbe en last

VIGTIGT Uegnet brug af maskinen medforer, at garantien bortfalder. Endvidere ophorer producentens ansvar, hvilket betyder, at brugen selv er ansvarlig for eventuelle udgifter som folge af skader aller kvastelser pa sig selv aller andre personer.

3.1.3 Brugere

Denne maskine er tilsigtet almindelige brugere, dvs. ikke professionelle operatører. Maskinen er beregnet til "hobbybrug".

VIGTIGT Maskinen skal
anvendes af enenkelt bruger.

3.2 SIKKERHEDSMAERKNING

Maskinen er mærket med forskellige symboler (fig. 4). Symbolerne skal huske brugeren på de handlinger, som skal udfores for at benytte maskinen på sikker vis. Symbolernes betydning:

ADVARSEL!

ADVARSEL! Laes anvisningerne, inden maskinen anwendes.

FARE! Hold hænder og fødder vaek fra roterende dele.

FARE! Udslyngning af genstande. Udkasterabningen ma ikke orienteres mod personer eller dyr iærheden.

FARE! Rotor i bevægelse. Hold altid afstand fra udkasterabningen.

FARE! Sorg for at der icke er personer, born ell dyr til stede i arbejdso MRdet.

ADVARSEL! Tag noglen ud og læs vejledningen for der udfores nogen form for vedligeholdelse eller reparation.

FARE! Det er forbudt at sète
hænderne ind i udkasteråbningen,
mens snuglen bevæger
sig. Stands motoren før
udkasteråbningen rengøres.

FARE! Hold afstand til varme overflader.

FARE! Motorerne danner kulilte.
Start IKKE maskinen i lukkede rum.

FARE! Brændstoff er brænd- og eksplosionsfarlicht. Tag tændingsnøglen ud og lad motoren kole af for der pafyldes brændstof.

FARE! Risiko for brand ekersplosion. Ryg ici og anvend ikke aben ild erer antaendelseskilder.

FARE! Baer horevaern.

FARE! Baer sikkerhedsbriller.

VIGTIGT Hvis maerkaterne er blevet odelagt.
eller er ulaeselige, bor de udskiftes. Ret
henvendelse til dit autoriserede servicecenter
for at fa udleveret nye maerkater.

3.3 TYPESKILT

Typeskiltet indeholder de folgende data (fig. 1):

1. Fabrikantens adresse
2. Type of maskine
3. Lydeffektniveau
4. CE-overensstemmelsesmaerkning
5. Motorens omdrejningstal
6. Motoreffekt
7. Slagvolumen
8. Maned / Konstruktionsar
9. Serienummer
10. Varenummer

Skriv maskinens identifikationsoplysninger i felterne på etiketten på indersiden af forsiden.

VIGTIGT Anvend identifikationsbeskrivelserne, som er angivet på Produkts typeskilt.

VIGTIGT Anvend identifikationsbeskrivelserne hver gang der rettes henvendelse til det autoriserede servicecenter.

3.4 HOVEDKOMPONENTER

Maskinen er opbygget af de folgende hovedkomponenter (fig. 1):

A. Stel
B. Betjeningspanel
C. Motor
D. Brændstoftank
E. Stik til elektrisk start (Ekstraudstyr)
F. Händtag til manuel start
G. Afbøjningsrø
H. Udkasterabning
I. Skovl
J. Beskyttsesskaerm til snegl
K. Snegl
L Nivelleringspuder
M. Lygter (ekstraudstyr)
N. Hjul

4. MONTERING

Af hensyn til opbevaring og transport er visse af maskinens komponenter ikke monterede på fabrikken. Disse komponenter skal monteres after fjernelse af emballagen.

Udpakningen og den endelige montering skal udfores pa en javn og stabil overflade, hvor der er tilstrækkelig plads til at flytte maskinen og emballagen ved brug af passende redskaber. Tag ikke maskinen i brug for instruktionerne i afsnittet "MONTERING" er fuldforte.

VIGTIGT Maskinen leveres uden motorolie og brændstof.

4.1 KOMPONENTT TIL MONTERINGEN

Pos.	Beskrivelse	ANTAL
A	Betjening af gear	1
B	Skruer til fastgøring af betjening til gear	-
C	Skruer og møtrikker til fastgøring af händtag	4
D	Greb til gearstang og orientering af afbøjningsrør	2
E	Kabel til orientering af udkasteråbning	1
F	Tragt	1
G	Sikkerhedsnøgle	1
H	Udkasteråbning	1
K	Glidering til udkasteråbning	10

L Skruer og fjederskiver M8 x 20 6
M Puder til udkasteråbning 3

4.1.1 Udpakning

1. Abn emballagen forsigtigt forkke at risikere at tabe enkeltdele
2. Laes dokumentationen i kassen, inklusiv denen vejledning.
3. Tag alle umonterede enkeltdele ud af kassen.
4. TAg snerydderen ud af emballagen.
5. Bortskaf kasse og emballage i overensstemmelse med de lokale bestemmelser.

4.2 MONTAGE AF KABLER TIL BETJENING AF KORSEL OG SNEGL

Fastgorkablets krogiringen (fig.5).

BEMERK Kablerne er pa forhand monteret pa instrumentbraettet.

4.3 MONTAGE AF STYREHÄNDTAG

Styrehandtaget leveres med instrumentbrættet allerede monteret. Skruerne til fastgøring af styrehandtaget på maskinen, skruerne til fastgøring af gearstangen, skruer og møtrikker til fastgøring af udkasterabningen og gearstanden samt handtaget til afbøjningsrøret leveres i en sørskilt pose, som ligger i maskinens emballage. Montér på folgende在这方面：

1. Tilnaerm de to ror for enden af styrehandtaget (fig. 6.A) til holderen (fig. 6.B).
2. Indsæt skruerne i hullerne og strøm møtrikkerne.

4.3.1 Montage af grebene på händtagene

Skru hvert af grebene pa gearstangens
gevindstang (fig. 7.A) og pa
gevindstangen til handtaget til orientering
af udkasterabningen (fig. 7.B).
Strøm fastgöringsmørknerne.

4.4 MONTAGE AF GEARBETJENINGEN

1. Indsæt tappen (fig. 8.A) til gearbetjeningen i hullet i stangen (fig. 8.B), forbind den til transmissionen og fastgør den med splitten (fig. 8.C).
2. Tilnarm den overste del (fig. 8.D) af gearbetjeningen til det nederste hul i gearstangen og indsæt stiften

fig.8.E) og splitten (formonterede pa gearstangen) (fig. 8.F).

4.5 MONTAGE AF UDKASTERABNING

1. Anbring glideringen (fig. 9.A) og udkasterabningen (fig. 9.B) pa flangen (fig. 9.C).
2. Indsæt puderne (fig. 9.D) under flangen (fig. 9.C) säledes at hullerne i puden passer med hullerne for neden på udkasterabningen.
3. Indsæt skruerne med spændskiver i hullerne og fastgør dem (fig. 9.E).

4.5.1 Montage af kabel til orientering af udkasterabningen

Kablet til orientering har til formal at forbinde udkasterabningen til handtaget til orientering som sidder pa instrumentbrættet, saledes at det er muligt at vende abningen i den ønskede retning.

1. Fastgör skrueenheden på holderen, og kontroller at skrueenheden kobler sig korrekt ind i den fortandede del af udkasterabningen (fig. 9.F).
2. Sæt den firkantepe del af det fleksible kabel ind i lejet nederst på handtaget (hvis det ikke er monteret på forhand).
3. Skru kablets drejering (fig. 10.B) på den nederste del af handtaget (fig. 10.A) (hvis det ikke er monteret på forhand).

4.5.2 Montage af kabel til orientering af afbøjningsrør

Kablet til orientering har til formal at forbinde udkasterabningens afbogningsrtil betjeningshandtaget pa instrumentbrættet, saledes at det er muligt at lofte og sænke den for at vende den i den onskede retning.

1. Indsæt stiften (fig. 11.B) i enden af betjeningshandtaget.
2. Indsæt enden af kabinet til orientering (fig. 11.C) i stiften (fig. 11.B).
3. Indsæt splitten i stiften og lás den (fig. 11.D).
4. Indsæt justeringsskruen (fig. 11.A) i holderen (fig. 11.E) og stram møtrikken (fig. 11.A).

5. BETJENINGSORGANER

5.1 TENDINGSNØGLE

Muliggør start og standsnig af motoren.
Tændingsnøglen har to positioner (fig. 13.A):

1. Nogle udtaget - OFF - motoren standser og kan/DDKE startes.
2. Nøgle isat - ON - motoren kan startes og sættes i drift.

VIGTIGT Motoren kan ikke startes, hvissikkerhedsnoglen ikke er indsat welt. På noglemodeller er det ogssø ndvendigt at dreje noglen med uret for at muliggore start.

5.2 BRændSTOFHANE

Abn brændstofhanen for at tillade brændstoftilforsel (fig. 13.B).

1.moduret-aben.
2. med uret - lukket.

5.3 SPEEDER

1. Fuld kraft. Skal altid bruges ved start af maskinen og under driften.
2. Minimum. Anwendes nar motoren er tilstraekelig varm, mens maskinen holder stille.
3. Stopposition (hvis monteret). Maskinen standser omgaardene.

1. Mellemposition (hvis monteret). När speederhandtaget flyttes mod hare/skildpadde kan man öge/ reducere hastigheden og vælgede den som er bedst egnet til det pagelnde arbejde (dyb sne, ujaevnt terræn, osv.).

5.4 CHOKER

Anvendes ved start af kold motor.

Chokeren har to stillinger (fig. 13.D):

Til højre - chokeren er tilkoblet (koldstart).

Til venstre - chokeren er frakoblet (normal drift og varm start).

5.5 SPAEDEPUMPE

Ved at trykke pa spaedepumpens gummiknap indsprjtes der brændstof i karburatorens indsugningsmanifold, hvorved koldstart af motoren lettes (fig. 13.L).

5.6 HändTAG TIL MANUEL START

Gordetmuligt at startemotoren manuelt (fig.13.H).

5.7 BETJENING TIL ELEKTRISK START (EKSTRAUDSTYR)

Muliggør elektrisk start af motoren (fig. 14.M) nár maskinen er tilsluttet el-nettet vha.stikket (fig. 13.G).

5.8 GREB TIL KÖRSEL FREMAD

Gör det muligt at køre maskinen fremad.

1. Sænk grebet (fig. 12.D) indtil det rører handtaget for at køre fremad.
2. Slip grebet for at standse maskinens korsel fremad.

Hvis grebet til korsel fremad betjenes sammen med grebet til sneglen, forbliver det aktiveret, after at det er sluppet. Det deaktiveres kun ved ogsa at slippe grebet til sneglen (fig. 12.C).

5.9 GREB TIL SNEGL

Aktiverer sneglens omdrejning.

For at aktivere sneglens omdrejning skal grebet (fig. 12.C) trykkes ned, indtil det rorer ved handtaget.
- Hvis grebet til betjening af sneglen aktiveres alene, standser sneglen, nr det slippes og grebet vender automatisk tilbage til sin startup.

5.10 GEARSTANG

Maskinen har en gearkasse, som betjenes med et handtag (fig. 12.A):

• 5 gear til justering af frem-hastigheden.
• 2 gear til justering af bak-hastigheden.

5.11 ORIENTERING AF UDKASTERABNING OG AFBØJNINGSRØR

Rotationen af udkasterabningen styres med grebet, saxe sneen slynges ud i den onskede retning.

• Drej grebet (fig. 12.E) i retning med / mod uret for at orientere sneudkastet. Om afbøjningsrøret er højt eller lav't styres med grebet (fig. 12.B). Flyt grebet frem/ tilbage for at saenke/hæve afbøjningsrøret.
• Greb helt frem = afbøjningsrør saenket.
• Greb helt tilbage = afbøjningsrør hævet.

5.12 KONTAKT TIL LYGTER (EKSTRAUDSTYR)

Kontakten skubbes fremad for at
tende lygterne (fig. 12.F). Lygter tendt = rod kontrollampe tendt.

6. BRUG AF MASKINEN

Sikkerhedsforskrifterne, som skal folges under brug af maskinen, er beskrevet i kap. 2. Disse forskrifter skal folges noje for at undgå alvorlige risici eller farer.

6.1 KLARGØRING

Før maskinen tages i brug, skal man kontrollere at der er brændstof pa og oliestanden. For oplysninger og forholdsregler ved pafyldning entaf brændstof aller afterfyldning af olie (se afsnit 7.2 og afsnit 7.3). Puderne er til at indstille afstanden mellem sneglen og terrænet, således at den beskyttes. Før maskinen bruges, skal puderne indstilles pa følgende MADE:

1. Løsn skruerne (fig. 14.A).
2. Løft/sænk puderne (fig. 14.B).
3. Fastgør skruerne.

6.2 SIKKERHEDSKONTROLLER

Sorg for at have forstæt indholdet før der fortsettes. Udfor desuden de folgende sikkerhedskontroller og kontroller at resultaterne svarer til dem som er anfort i skemaerne.

Udfør altid sikkerhedskontrollerne for maskinne tages i brug.

6.2.1 General kontrol

Emne Resultat
Brændstofanlage og forbinderser.	Ingen lækager.
Elektriske ledninger. Isolering	er intact. Ingen mekanisk beskadigelse.
Oliekredsløb. Ingen lækager.	Ingen beskadigelse.
Provekørsel Ingen usædvänlige vibrationener. Ingen usædvänlige lyde.

6.2.2 Funktionsafpvning af trækkraft og snegl

Handling Resultat
Start maskinen (afsnit 6.3)	Hjulene og sneglen må ikke bevæge sig.
Funktionsafprøvning af trækkraft
Tryk påGREbet til kørsel fremad (fig. 12.D).	Hjulene kører snerydderen fremad.
SlipGREbet til kørsel fremad (fig. 12.D).	Hjulene standser.
Funktionsafprøvning af snegl
Tryk påGREbet til betjening af sneglen (fig. 12.C).	Sneglen begynder at dreje.
Slip betjeningsgrebet til sneglen.	Sneglen standser.
Funktionsafprøvning af snegl og hjul
MensGREbet til sneglen (fig. 12.C) holds nede, tryk påGREbet til kørsel fremad (fig. 12.D).	Sneglen drejer og hjulene kører snerydderen fremad.
SlipGREbet til kørsel fremad (fig. 12.D).	Hjulene drejer og sneglen fortsætter med at dreje.
SlipGREbet til betjening af sneglen (fig. 12.C).	Sneglen standser og hjulene stopper.

Hvis en af kontrollerne ikke forer tilresultatet angivet i tabellerne,bør maskinen ikke anvendes! Indlever maskinen til et servicecenter for de relevante kontroller og en eventuel reparation.

6.3 START/BRUG

1. Abn brændstofhanen (fig. 13.B).
2. Indsæt sikkerhedsnoglen og dreje den med uret, hvor det er angivet (fig. 13.A).

6.3.1 Koldstart

1. Sæt speederen på fuld kraft (fig. 13.C).
2. Aktivér chokeren (fig. 13.D).
3. Tryk på spaedepumpeknappen (fig. 13.L) to eller tre gange. Sorg for at hullet er daekket af fingeren, nar der trykkes på betjeningen.
4. Start med elektrisk taending (afsnit 6.3.5)
   eller manuel (afsnit 6.3.3).
5. Sla chokeren fra (fig. 13.D).

VIGTIGT For maskinen tages i drug, skal man vente nogle minutter for at olien kan na at varme op.

6.3.2 Varm start

1. Sæt speederen på fuld kraft (fig. 13.C).

2. Kontroller at chokeren er slaet fra (fig. 13.D).

3. Start med elektrisk aller manuel taending (se nedenfor).

VIGTIGT Ved varm start skal man\ ikke trykke på spædepumpen.

6.3.3 Manuel start

For at starte motoren manuelt skal man trække langsom opad i grebet (fig. 13.H) indtil der mærkes en vis modstand. Nar dette punkt er næt, skal man trække hårdt og derefter ledsage grebet, nar det slippes. Gentag handlingen indtil motoren starter.

BEMERK Udfor ikke mere end 3 til 4 forsøg - ellers risikerer man at drukne motoren. Find de mulige ørsager til at motoren ikke starter i "Fejlfindingsskemaet".

6.3.4 Elektrisk start

Sorg for at el-installationen er jord forbundet og har en fejlstromsafbryder.

1. Indsæt stromforsyningsstikket (fig. 13.G) i et 230 V-stik.
2. Tryk på startknappen for at starte motoren.
3. När motoren er startet, tages stikket ud af stikkontakten.

6.3.5 Korsel

For at betjene maskinen gores som beskrevet i det afterfolgende:

• Med betjeningsgrebet indstilles udkasterabningen og afbøjningsrøret (fig. 1.G).
• For at kaste sneen laengere væk, skal afbønjningsrøret orienteres opad.
  For at kaste sneen tættere på, skal afbønjningsrøret orienteres nedad.
• Indstil gearet afhengigt af ruten og maengden af sne.
• Tryk på grebet til sneglen (fig. 12.C) for at få sneglen til at dreje fremad.
  TrykPGAgrebettilkorselfremad (fig.12.D)forataktivere traekkraften.

BEMERK Lad altid motoren kore pa fuld kraft under brug af maskinen.

6.3.6 Styring

Styring sker ved at dreje maskinen i den onskede retning.

• Stands maskinen ved at slippe grebet til korsel fremad (fig. 12.D) og grebet til sneglen (fig. 12.C).
• Flyt gearstangen i den ønskede stilling (fig. 12.A).
• Genstart normalt arbejde.

VIGTIGT Gearskift mens maskinen korer beskadiger transmissionssystemet.

6.4 STANDSNING

For at standse maskinen skal man
slippe grebet til sneglen (fig. 12.C) og
grebet til korsel fremad (fig. 12.D).
Maskinen kan slukkes pa en af følgende mader:

• Udtag ellere drej sikkerhedsnoglen (fig. 13.A).
• Flyt speederen (fig. 13.C) i stopposition.

Brændstofhanen skal altid vare lukket, när maskinen ikke er i drift.
Motoren kan vare meget varm umiddelbart after at den er slukket. Ror不同程度, ikke lyddamperen ellter tilstodende dele. Risiko for forbrandinger.

VIGTIGT Hvis maskinen skal afterlades uden opsyn, skal man altid udtage sikkerhedsnoglen (fig. 13.A).

6.5 TIPS TIL BRUGEN

• Snerydningen foregår mest effektivt,** när sneen er frisk. Kør over allerede ryddede områder endnu en gang for at fjerne de sidste rester af sne.
• Hvis det er muligt slynges sneen væk i vindretningen. Kontroller afstanden og retningen på snestrålen.
  I tilfaelde af staerk vind sanken afbjoningsroret, sa den udslyngede sne dirigeres mod terraan, saledes at der er mindre sandsynlighed for, at vinden transporterer sneen over i utilsigte de omrader.
• After endt arbejde afterlades maskinen tændt i nogle minutter, for at undga at der dannes is i udkasterabningen.
• Hold altid en hastighed som er passende i forhold til sneens beskaffenhed, og juster den sa sneen udkastes i en konstant strom.
• Sænk motorens hastighed før den standses.

6.6 EFTER BRUG

• Rengør (afsnit 7.4).
• Bevæg alle betjeninger frem og tilbage flere gange.
• Kontroller at chokeren er tilkoblet.
• Kontroller at der ikke findeskomponenter, som erhape eller beskadigede. Udskift de beskadigede dele og stram om质地vidigt lnsne de skruer og bolte.

Maskinen ma ikke tildækkes SA længe motoren og lyddæmperen stadig er varme.

7. VEDLIGEHOLDELS

7.1 GENERELLE OPLYSNINGER

VIGTIGT Sikkerhedsforskrifterne, som skal ffolges under vedligeholdelse af maskinen, er beskrevetkap.2.4.

Alle kontroller og vedligeholdesedsindgreb skal udfores med maskinen standset og motoren slukket. Fjernændingsnoglen og Iaes anvisningerne for rengaring eller vedligeholdelse.

• Hyppighed og type handlerer er opsummeret i "Tabel over vedligeholdelse". Formålet med tabellen er at bidrage til en opretholdelse af maskinens effektivitet og sikkerhed. Tabellen angiver de vigtigste indgrep, og hvor ofte det enkelte indgrep skal udføres. Udfor indgrebet, när den forste frist udlober.
• Anvendelse af reservationele og tilbehør, som ikke er originale, kan have en negativ virkning på maskinens Funktion og sikkerhed. Fabrikanten kan ikke holdes til ansvar i tilfælde af skader eller læsioner forårsaget af disseprodukter.
• Originale reservedele kan fas hos autoriserede servicecentre og forhandlere.

VIGTIGT Alle handlinger til vedligeholdelse og regulering, som ikke er beskret i dette brugsanvisning, skal udføres af forhandleren eller af et specialiseret servicecenter.

7.2 BRAENDSTOFPÄFYLDNING

For at pafylde brændstof:

1. Skru laget af brændstoftanken og tag det af (fig. 13.E).
2. Indsaetragten (fig.13.l).
3. Fyld brændstof pa og fjern tragten (fig. 13.l).
4. När papyldningen er færdig, skal laget skrues korrekt på og eventuelt spildt brændstof skal torres op (fig. 13.E).

BEMERK FyldIkbebrændstoftanken helt op til kanten.

BEMAERK Anvend kun den type brændstof som er anfort i tabellen med tekniske data. Anvend ikke andre typer brændstof. Der muligt at bruge miljøvenlige brændstoffer sasom alkylatbenzin. Denne type benzins sammensætning her en mindre påvirkninger på mensesker og miljo. Der er ikke meddelt om negative påvirkninger ved brug af den. Der findes forskellige typer af alkylatbenzin på markedet, og det ikke er muligt at give præcise anvisninger for deres brug. For yderligere oplysninger henvises til anvisningerne og oplysningerne fra producenten af alkylatbenzinen.

BEMERK Brændstoffe nedbrydes og ma\ ikke blive i tanken i længere tid end 30 dage. Før\ maskinen stilles væk for en længere periode,\ skal der pafyldes tilstrækkeligt med brændstof i\ tanken til at afslutte det sidste arbejde (kap. 8).

7.3 KONTROL/EFTERFYLDNING AF MOTOROLIE

Kontroller oliestanden for hver brug.

BEMAERK Maskinen leveres til brugeren Eden motorolie.

7.3.1 Kontrol / afterfyldning

Fremgangsmåde:

• Stil maskinen på en jævn overflade, nr kontrollen udføres.
• Rengør rundt om proppen (fig. 13.K). Skru stangen af, træk den ud og tør den af.
• Sæt pinden helt i bund uten at skrue den fast.
• Tag igen pinden ud. Kontroller oliestanden.
• Fyld på hvis niveauet er unter mærket "L" (fig. 15)
• For den korrekte fremgangsmåde ved udskiftning se afsnit 7.3.2

Fyld ikke for meget olie på, det kan fá motoren til at overophede. Hvis “H"-niveauet er overskredet (fig. 15), skal der aftappes olie, indtil niveauet er næt.

BEMERK Se hvilken type olie som skal bruges i "Tabellen med tekniske data".

7.3.2 Udskifting

Motorolen kan vare meget varm, hvis den aftappes umiddelbart after at motoren er blevet slukket. Lad derfor motoren afkole i nogle minutter for olien aftappes.

Motorolien skal udskiftes med den hyppighed, som er angivet i "vedligeholdelsestagellen". Skift olie hyppigere hvis motoren arbejder under kravende forhold. Gor som beskrevet i det folgende:

1. Stil maskinen pa en jævn overflade.
2. Stil en opsamlingsbeholer under aftapningsslangen.
3. Tag laget til pafyldning af olie af (fig. 13.K).
4. Tag aftapningslaget af (fig. 13.J).
5. Opsaml olien i beholderen.
6. Lukigen olieaftapningslaget.
7. Rens eventuelt spildt olie.
8. Pafyld ny olie. For maengde af olie se "Tabel med tekniske data".
9. Ved hver opfyldning skal motoren startes og kore i mindst 30 sekunder.
10. Kontroller at der icke er olielækager.
11. Sluk motoren. Vent 30 sekunder og kontrollerigen oliestanden. Se om nadvendigt ochska "kontrol/afterfyldning" (afsnit 7.3.1).

VIGTIG Indlever olien til bortskaffelse i henhold til gaeldende lokale regler.

7.4 RENGØRING

Rengoring skal ske med maskinen slukket. Forsog ikke at fjerne sne fra udkasterabningen.uden forst at have:

• Slupp betjeningshandtaget til sneglen.
• Slukket motoren.
  Fjernet taendingsnoglen.

Maskinen skal altid rengores after brug. Ved rengoring folges anvisningerne nedenfor:

• Brug skovlen (fig. 1.l) til at rense udkasterabningen og maskinen for rester af sne.
• Rens motoren med en børste og/eller trykluft.
• Sprøjt ikke vand direkte på motoren.
• After rengöring med vand skal maskinen og sneglen startes for at fjerne resterende vand, som ellers risikerer at trænge ind i kuglelejerne og forårsage skader.

VIGTIGT Anvend aldrig vand ved hoit tryk. Det kan beskadige de elektriske dele.

7.5 TAENDRØR

For indgrep pa tendroret skal man
henvende sig til en forhandler erler
et autoriseret serviceværksted. Se
vedligeholdelsestabellen og fejlfindingstabellen
for indgrep vedrorende tendroret.

7.6 KARBURATOR

Karburatoren er justeret pa forhand af producenten. Se fejlfindingstabellen for at se hvornar det er nodvendigt at gribe ind pa karburatoren (kap. 12).

7.7 FASTGØRINGSSKRUER OG-MØTRIKKER

• Skruer og møtrikker skal altid holdes spændt, sæledes at udstyret hele tiden kan sikre den nødvendige driftssikkerhed.
• Kontroller regelmæssigt at udkasterabningens fastgøringsmøtrikker er korrekt strammede.

7.8 SNEGLENS AKSEL

For at lette sneglens omdrejning anbefales det regelmæssigt at smøre akslens fedtnipler (fig. 16.A) med en fedtsprøjte. For at smore:

-Fjern splitterne og sikkerhedsstfterne (fig. 16.B).
Smør niplerne (fig. 16.A) og drej sneglen på aktalen nogle gange for at fæ fedtet til at glide inde i aktalen.
Saat sikkerhedsstifterne og splitterne tilbage pa plads. (fig. 16.B)

8. OPMAGASINERING

Hvis maskinen skal opmagasineres i en periode pa over 30 dage:

1. Tøm brændstofforsyningskredsløbet: Luk brændstofhanen (fig. 13.B).
2. Start maskinens motor og ladden kore indtil den standser pga. manglende brændstof.
3. Skift motorolie hvis det ikke allerede er blevet gjort inden for de sidste tre maneder.
4. Gør snerydderen grundigt ren.
5. Kontroller at snerydderen ikke har skader. Om nødvendigt repareres den.
6. Hvis malingen er blevet beskadiget, bør de beskadigede omrader overmaes for at forebygge rustdannelse.

7. Beskyt metaloverflader mod rustdannelse.

8. Opmagasinér snerydderen et overdækket sted, hvis det er muligt.

9. SERVICE OG REPARATIONER

Denne brugsanvising indeholder alle\ nødvendige anvisninger til brug af maskinen og\ en korrekt grundlaeggende vedligeholdelse, som\ kan udfores af brugeren selv. Alt justerings- og\ vedligeholdelsesarbejde, der ikke er beskrevet\ i denne brugsanvising, skal udfores hos din\ forhandler erler et specialiseret servicecenter,\ som er i besiddelse af denødvendige\ fagkundskab og det nødvendige værktøj til at\ udfore arbejdet korrekt, säledes at maskinens\ oprindelige sikkerhedsniveau bibeholdes.\ Indgreb udført af værksteder, som ikke er\ godkendte, erler af ukvalificerede personer\ medfører, at alle fabrikantens garantier\ og forpligtelser erler ansvar bortfalder.

Kun de officielt autorisereve vorksteder kan udfore reparation og vedligeholdelse, som dækkes af garantien.
- De autoriserede servicecentre anvender udelukkende originale reservedele. De originale reservedele og det originale tilbehör er blevet specielt udviklet til disse maskiner.
- De uoriginale reservedele og tilbehør er ikke blevet godkendt, og anvendelse heraf medfører, at garantien bortfalder.

• Det anbefales at få foretaget en Årlig kontrol af maskinen på et autoriseret servicecenter til vedligeholdelse, service og kontrol af de monterede sikkerhedsanordninger.

10. GARANTIDAEKNING

Garantien dækker alle materiale- og fabrikationsfejl. Brugeren bør=noje ffolge alle anvisninger i den vedlagte dokumentation. Garantien dækker ikke skader som ffolge af:

• Manglende kendskap til den medfolgende dokumentation.
  Uagtsomhed.
• Utilsigtet aller ukorrekt brug og montage.
• Anvendelse af uoriginale reservedele.
• Anvendelse af tilbehør, som ikke er leveret eller godkendt af fabrikanten. Garantien dækker heller ikke:
• Normal slitage af forbrugsmaterialer,** såsom transmissionsremme, skruer, lygter, hjul, sikkerhedsmøtrikker og ledninger.
  Normal slitage.
• Motorer. Disse er dækket af producentens garanti i henhold til de specificerebetingelser.

Kober er beskyttet af den nationale lovgivning. Kovers rettigheder i henhold til den nationale lovgivning er ikke på nogen在这方面 begrænsenet af davon garanti.

1. TABEL FOR VEDLIGEHOLDELS

Indgreb Hyppighed Afsnit
	Første gang	Efterfolgende hver
MASKINE
Kontrol af alle fastgøringer	- Før haverbrug 7.7
Sikkerhedsjek / Kontrol af betjeninger	- Før haverbrug 6.2
Generel rengøring og kontrol	- Efter haverbrug 7.4
Rengøring af udkastområdet	- 5 timer / før haver brug 7.4
Smøring af drivakslen	- 25 timer / før haver sæson	***
Smøring af sneglens aktsel	- 10 timer / før haver sæson	7.8
MOTOR
Rengøring af tændrøret	-	25 timer / after haver sæson	***
Udskiftning af tændrør	-	100 timer / før haver sæson	***
Kontrol/fterfyldning af motorolie	-	5 timer / after haver brug	7.3.1
Udskiftning af motorolie	5 timer	50 timer / før haver sæson	7.3.2

** Indgreb som skal udfores af forhandleren eller af et autoriseret servicevarksted

12. PROBLEMER OG DERES LØSNING

PROBLEM MULIG	ÄRSAG AFHJELPNING
1. Maskinen starter不解	Tændingsnøgle不解 indsat. Indsæt tændingsnøglen
	Der mangler brændstof Fyld tanken med rent brændstof.
	Chokeren er slæet fra. Slå chokeren til.
	Ikke trykket på spædepumpen Tryk på spædepumpen
	Motor druknet Vent nogle minutter fden startes. Tryk ikke på spædepumpen og slå chokeren fra.
	Tændrør beskadiget Kontakt et autoriseret servicecenter.
	Brændstof gommelt Kontakt et autoriseret servicecenter.
	Vand i brændstoffet Kontakt et autoriseret servicecenter.
2. Tab af effekt	Udkast af for meget sne Sænk hastigheden
	Låget til brændstoffanken er dækkef af is eller sne	Fjern isen eller sneen oven på og rundt om tankens låg.
3. Motoren kær i tomgang eller kær uregelmæssigt	Chokeren er slæet til Slå chokeren fra.
	Brændstof gommelt Kontakt et autoriseret servicecenter.
	Vand i brændstoffet Kontakt et autoriseret servicecenter.
	Brændstoffe skal udskiftes Kontakt et autoriseret servicecenter
4. Kraftige vibrationer	Lose deli erder beskadiget snegl erller rotor.	Stram alle fæstningsanordninger. Udskiftning af beskadigede dele skal ske på et autoriseret servicecenter.
	Handtag ikke i korrekt stilling.	Sørg for at handtaget sidder fast i sin position.
5. Manglende eller langsom udslnyngning af sne	Udkasterabningen er blokeret. Rengør at bojningsrøret på udkastet.
	Sneglen har sat sig fast.	Fjern eventuelle restmaterialer og fremmedlegemer fra smgren.
6. Trække fungerer不解.	Kablet til aktivering af trække er ikke indstillet korrekt.	Kontakt et autoriseret servicecenter.

Safremt de ovennævnte indgrep ikke lser problemet, bør der rettes henvendelse til forhandleren.

INHALT

Denne maskinen er en snofreser.

FARE! Det er forbudt ÅFore
hendene inn i utkasterkanalen
när snøskruen er i bevegelse.
Stop motoren för du fjerner
hindringer fra snoutkastet.

FARE! Hold avstand fra varme overflater.

FARE! Motorene slipper ut karbonmonoksid. IKKE start maskinen i lukkede rom.

Maskinen er utstyrt med en girspak (fig. 12.A):

VIKTIG Trykk ikke primeren ved varmstart.

6.3.3 Manuell start

Drivstoffkranen skal alltid vare stengt nar maskinen ikke er i drift.

Ikke dekk til maskinen mens motoren og eksospotten fremdeles er varme

7. VEDLIKEHOLD

7.1 GENERELT

VIKTIG Sikkerhetsbestemmelsene som skal folges ved vedlikehold er beskrevet i avsn. 2.4.

Garantien dekker ikke feil som skyldes:

PROBLEM	MULIG ÅRSAK	LösNING
1. Det er ikke muligå starte	Tenningsnøkkelen er ikke satt inn.	Sett inn tenningsnøkkelen
	Drivstoff mangler	Fyll opp tanken med rent drivstoff.
	Choke ikke innkoblet	Sett på choke.
	Primer ikke trykke inn	Trykke på primer
	Motor har fätt for mye bensin Vent noen	minutter og provå,starte. Ikketrykke på primeren og slå av choked.
	Skadet pennplugg	Kontakt et autorisert servicesenter.
	Gammelt drivstoff	Kontakt et autorisert servicesenter.
	Vann i drivstoffet	Kontakt et autorisert servicesenter.
2. Tap av ytelse.	For mye snøi utkast	Reduser hastigheten
	Lokk til drivstofftank dekkerav is erller snø.	Fjern isen ell er snøen og innsidenav lokket til drivstofftanken.
3. Motoren:går påtomgang eller:gårueregelmessig	Choken er på.	Slå av choked.
	Gammelt drivstoff	Kontakt et autorisert servicesenter.
	Vann i drivstoffet	Kontakt et autorisert servicesenter.
	Det er behov for á bytte ut drivstoffet	Kontakt et autorisert servicesenter
4. Overdrevne vibrasjoner	Lose deler uller snøskrueeller skovlhjul er skadet.	Stram alle festeanordninger. Skift de skadede delene hos et autorisert servicesenter.
	Håndtaket er ikke korrekt posisjonert.	Forsikre deg om at händtakitér festet i riktig posisjon.
PROBLEM MULIG	ÄRSAK LØSNING
5. Tap av eller mer langsom snøutslynging.	Tilstoppet snøutkast. Rengjør snøutkastet.
	Snøskruen er fastlåst. Fjern eventuell sktEller fremmedlegemer fra friboret.
6. Fremdriften fungerer ikke	Kabelen for styring av fremdrift er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er/DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DDR er DD er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DD er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DDR er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DDR er DD er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DD er DDR er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DDR er DDR er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DD er DDR er DD er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DDR er DD er DDR er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DD er DDR er DDR er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DD er DD er DDR er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DDR er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er DD er HH or AA or BB or CC or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or X or Y or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or X or Y or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or X or Y or Z or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or X or Y or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or X or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or X or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B orC or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F orG or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or I or J or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L orM or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O orP or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O or P or Q or R orS or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O or P or Q or R or S or T or U orV or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z or A or B or C or D or E or F or G or H or iJ or K or L or M or N or O or P or Q or R or S or T or U or V or W or Z orAorBorCorDorEe

DA· Indhold og ilustrationer i donne vejledning er blevet skab p a vegne af STIGA S.p.A. og er beskyttet af ophavsret - Enhver gengivelse ell erandring, ogsa delvis, af dokumentet eden autorisation hertil er forbidt.
