NAUDOJIMO INSTRUKCIJA AQT 45-14 PREMIUM BOSCH

Žemas slėgis Aukštas slėgis Papildoma įranga Elektrinio įrankio paskirtis Prietaisas skirtas lauke esantiems paviršiams bei daiktams plauti, taip pat įrankiams, transporto priemonėms ir valtims, naudojant tinkamus priedus, pvz., Bosch aprobuotas plovimo priemones. Tinkama prietaisui naudoti pagal paskirtį aplinkos temperatūra yra nuo 0 °C iki 40 °C. Šis gaminys neskirtas profesionaliam naudojimui. F 016 L81 056 | (18.2.15) OBJ_DOKU-40725-003.fm Page 236 Wednesday, February 18, 2015 9:24 AM 236 | Lietuviškai Techniniai duomenys Aukšto slėgio plovimo įrenginys Gaminio numeris Nominali naudojamoji galia Tiekiamo vandens temperatūra maks. Tiekiamo vandens srauto kiekis min. Leidžiamasis slėgis Nominalus slėgis Vandens srautas Maksimalus slėgis įvade Automatinio sustabdymo funkcija Svoris pagal „EPTA-Procedure 01/2003“ Apsaugos klasė Serijos numeris

11,4 18,5 /II Žr. serijos numerį (firminėje lentelėje) ant aukšto slėgio plovimo įrenginio Įjungiant prietaisą atsiranda trumpalaikis įtampos kritimas. Esant netinkamoms elektros tinklo sąlygoms, gali sutrikti kitų prietaisų veikimas. Jei tinklo varža yra mažesnė nei 0,153 omų, trikdžių neturėtų būti. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN 60335-2-79. Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: Garso slėgio lygis Garso galios lygis Paklaida K Dirbkite su klausos apsaugos priemonėmis! Vibracijų bendrosios vertės ah (trijų krypčių atstojamasis vektorius) ir neapibrėžtis K nustatytos pagal EN 60335-2-79: Vibracijų spinduliuotės vertė ah Neapibrėžtis K

F 016 L81 056 | (18.2.15) Montavimas ir naudojimas Veiksmas Tiekiamas komplektas Rankenos nustatymas Vamzdžio prijungimas prie purškimo pistoleto Aukšto slėgio žarnos ir purškimo pistoleto prijungimas Antgalio įstatymas Prijungimas prie vandens tiekimo sistemos Įjungimas arba išjungimas Pav.

Bosch Power Tools OBJ_DOKU-40725-003.fm Page 237 Wednesday, February 18, 2015 9:24 AM Lietuviškai | 237 Veiksmas Išvalykite filtrą Išvalykite purškimo antgalį Pistoleto laikymas Pistoleto ir vamzdžio laikymas eksploatavimo metu Žarnos įstatymas į žarnos laikiklį Sandėliavimas Papildomos įrangos pasirinkimas Pav.

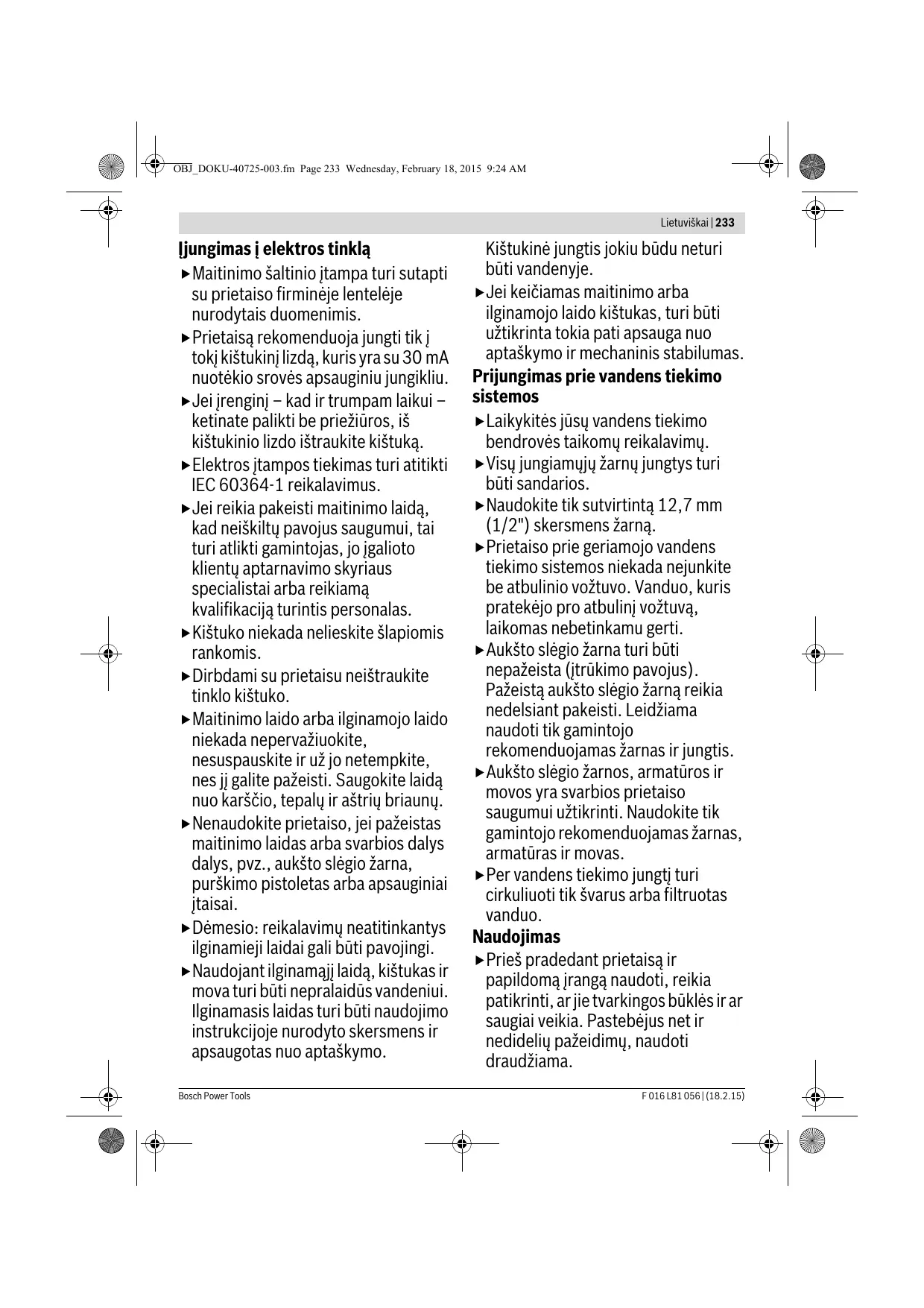

Paruošimas eksploatuoti Jūsų saugumui Dėmesio! Prieš pradėdami techninės priežiūros arba valymo darbus prietaisą išjunkite ir iš lizdo ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas. Darbinė įtampa yra 230 V AC, 50 Hz (ne ES šalyse 220 V, 240 V atitinkamai pagal modelį). Naudokite tik aprobuotus ilginamuosius laidus. Informacijos galite gauti įgaliotame klientų aptarnavimo skyriuje. Jei dirbdami su aukšto slėgio plovimo įrenginiu norite naudoti ilginamąjį laidą, jo skersmuo turi būti ne mažesnis kaip: – 1,5 mm2 iki maks. 20 m ilgio – 2,5 mm2 iki maks. 50 m ilgio Nuoroda: jei naudojamas ilginamasis laidas, jis pagal darbo saugos reikalavimus turi būti su įžeminimo laidu, kuris kištuku yra sujungtas su jūsų elektrinio įrenginio įžeminimo laidu. Jei abejojate, kreipkitės į elektriką arba į artimiausią Bosch techninės priežiūros centrą. ATSARGIAI: reikalavimų neatitinkantys ilginamieji laidai gali būti pavojingi. Ilginamasis laidas, kištukas ir lizdas turi būti nepralaidūs vandeniui ir skirti naudoti lauke. Laidų jungtys turi būti sausos ir negulėti ant žemės. Kad užtikrintumėte daugiau saugumo, naudokite nuotėkio srovės apsauginį išjungiklį (RCD), kurio nuotėkio srovė 30 mA. Šį nuotėkio srovės apsauginį išjungiklį reikia patikrinti prieš kiekvieną naudojimą. Jei jungiamasis laidas yra pažeistas, jis turi būti sutaisytas įgaliotose Bosch remonto dirbtuvėse. Nuorodos dėl gaminių, parduodamų ne Didžiojoje Britanijoje: DĖMESIO: dėl Jūsų saugumo būtina ant mašinos esantį kištuką sujungti su ilginamuoju laidu. Ilginamojo laido lizdas turi būti apsaugotas nuo aptaškymo, jis turėtų būti guminis arba aptrauktas guma. Ilginamasis laidas turi būti naudojamas su įtempimo sumažinimo įtaisu. Įsidėmėkite, kad šį įrenginį be vandens eksploatuoti draudžiama. Bosch Power Tools Naudojimas Įjungimas Vandens žarną (netiekiama kartu) prijunkite prie vandens čiaupo ir prie prietaiso. Patikrinkite, ar tinklo jungiklis yra padėtyje „0“, ir įkiškite prietaiso kištuką į kištukinį lizdą. Atsukite vandens čiaupą. Kad atblokuotumėte paleidiklį (galinis jungiklis ant pistoleto rankenos), paspauskite įjungimo blokavimo įtaisą. Laikykite paleidiklį visiškai nuspaudę, kol vanduo pradės tekėti tolygia srove ir prietaise bei aukšto slėgio žarnoje neliks oro. Atleiskite paleidiklį. Paspauskite įjungimo blokavimo įtaisą (priekinis jungiklis ant pistoleto rankenos). Pasukite tinklo jungiklį. Purškimo pistoletą nukreipkite žemyn. Kad atblokuotumėte paleidiklį, paspauskite įjungimo blokavimo įtaisą. Laikykite paleidiklį visiškai nuspaudę. Automatinio sustabdymo funkcija Įrenginys išjungia variklį, kai tik atleidžiamas ant pistoleto rankenos esantis paleidiklis. Darbo patarimai Bendrosios nuorodos Patikrinkite, ar aukšto slėgio plovimo įrenginys stovi ant lygaus pagrindo. Nenueikite su aukšto slėgio žarna per daug į priekį ir netraukite aukšto slėgio plovimo įrenginio už žarnos. Priešingu atveju aukšto slėgio plovimo įrenginys gali prarasti stabilumą ir apvirsti. Aukšto slėgio žarnos nesulenkite ir nepervažiuokite per ją su transporto priemone. Saugokite aukšto slėgio žarną nuo aštrių kraštų ir kampų. Nenaudokite rotacinio purškimo antgalio automobiliams plauti. Įspėjimas! „Patio Cleaners“ skirtas tik horizontaliems plotams valyti! Nenaudokite jo laiptams ir vertikalioms plokštumoms. Niekuomet nelieskite veikiančio rotacinio purškimo antgalio! Darbo patarimai naudojant plovimo priemones Naudokite tik tokias valymo priemones, kurios yra skirtos aukšto slėgio plovimo renginiams. Dėl aplinkos apsaugos valymo priemonę rekomenduojame naudoti taupiai. Laikykitės ant bakelio pateiktų skiedimo rekomendacijų. Kartu su šiuo gaminiu pateiktas aukšto slėgio putų purškimo antgalis yra su reguliatoriumi valymo priemonei dozuoti. Reguliuojama pagal poreikį. Rekomenduojamas plovimo būdas 1 žingsnis: nešvarumų atmirkymas Prijunkite aukšto slėgio putų purškimo antgalį ir taupiai užpurkškite valymo priemonės. F 016 L81 056 | (18.2.15) OBJ_DOKU-40725-003.fm Page 238 Wednesday, February 18, 2015 9:24 AM 238 | Lietuviškai 2 žingsnis: nešvarumų šalinimas Atmirkusius nešvarumus nuplaukite aukšto slėgio srove. Nuoroda: plaudami vertikalius paviršius, nešvarumų šalinimo/plovimo priemonę purkškite iš apačios ir kilkite į viršų. Priemonę nuplaudami, purkškite iš viršaus į apačią. Alternatyvių vandens šaltinių naudojimas Aukšto slėgio plovimo įrenginys pats siurbia vandenį, todėl gali būti naudojamas su vandeniu iš įvairių talpų ir gamtinių šaltinių. SVARBU, kad naudojant vandens įvade būtų įdėtas išvalytas Bosch filtras ir kad būtų įsiurbiamas tik švarus vanduo. Atviri rezervuarai/talpos ir gamtiniai vandens šaltiniai Naudokite papildomą įsiurbimo įrangą, į kurią įeina: – stambusis įsiurbimo filtras su atbuliniu vožtuvu – 3 m ilgio sustiprinta siurbimo žarna – universali mova prie aukšto slėgio plovimo įrenginio jungti 3 m ilgio žarną visiškai panardinkite po vandeniu, kad būtų išstumiamas oras. 3 m ilgio žarną prijukite prie aukšto slėgio valymo įrenginio ir užtikrinkite, kad stambusis įsiurbimo filtras būtų po vandeniu. Leiskite aukšto slėgio valymo įrenginiui veikti su nuimtu purškimo pistoletu, kol iš aukšto slėgio žarnos vanduo pradės tekėti tolygia srove. Jei praėjus 25 sekundėms nepradės bėgti vanduo, išjunkite ir patikrinkite sujungimus. Pradėjus tekėti vandeniui, aukšto slėgio valymo įrenginį išjunkite ir, kad parengtumėte darbui, prijunkite purškimo pistoletą ir vamzdį. Svarbu, kad žarna ir movos būtų geros kokybės ir sandariai sujungtos, taip pat, kad tarpikliai būtų nepažeisti ir tiesiai įstatyti. Nesandarios jungtys gali trukdyti įsiurbti. Vandens talpa su ištuštinamuoju čiaupu Jei aukšto slėgio valymo įrenginys jungiamas prie rezervuaro su atitinkamu ištuštinamuoju čiaupu, pirmiausia prie čiaupo reikia prijungti vandens žarną (neįeina į komplektą). Atverkite čiaupą, kad iš žarnos išstumtumėte visą orą, ir tada junkite ją prie aukšto slėgio valymo įrenginio. Su šia papildoma įranga aukšto slėgio valymo įrenginys gali siurbti vandenį iki 0,5 m virš vandens lygio. Tai gali trukti iki 15 sekundžių. Gedimų nustatymas Požymiai Variklis neužsiveda Galima priežastis Neįkištas kištukas Sugedęs kištukinis lizdas Suveikė saugiklis Pažeistas ilginamasis laidas Įsijungė variklio apsauginis įtaisas Užšalo Sustoja variklis Suveikė saugiklis Netinkama tinklo įtampa Suveikia saugiklis Variklis veikia, bet nėra slėgio Variklis skleidžia triukšmą, bet neveikia Įsijungė variklio apsauginis įtaisas Per silpnas saugiklis Iš dalies užsikimšęs purškimo antgalis Nepakankama tinklo įtampa Per žema įtampa, nes naudojamas ilginamasis laidas Įrenginys ilgai nebuvo naudojamas Problemos su automatinio sustabdymo funkcija F 016 L81 056 | (18.2.15) Pašalinimas Įkiškite kištuką Naudokitės kitu kištukiniu lizdu Pakeiskite saugiklį Pabandykite įjungti be ilginamojo laido 15 min palaukite, kol variklis atvės Palaukite, kol atšils siurblys, vandens žarna arba purškimo antgalis Pakeiskite saugiklį Patikrinkite tinklo įtampą, ji turi atitikti firminėje lentelėje pateiktus duomenis 15 min palaukite, kol variklis atvės Įjunkite į elektros grandinę, kurios saugiklis atitinka aukšto slėgio plovimo įrenginio galingumą Išvalykite purškimo antgalį Patikrinkite, ar elektros tinklo įtampa atitinka firminėje lentelėje pateiktus duomenis Patikrinkite, ar naudojamas tinkamas ilginamasis laidas Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių Bosch Power Tools OBJ_DOKU-40725-003.fm Page 239 Wednesday, February 18, 2015 9:24 AM Lietuviškai | 239 Požymiai Pulsuojantis slėgis Galima priežastis Vandens žarnoje arba siurblyje yra oro Netinkamas vandens tiekimas Užsikimšęs vandens filtras Suspausta arba užlenkta vandens žarna Aukšto slėgio žarna per ilga Slėgis tolygus, bet per žemas Nuoroda: tam tikri papildomi antgaliai sąlygoja žemesnį slėgį Variklis veikia, bet slėgis ribotas arba nėra darbinio slėgio Aukšto slėgio plovimo įrenginys pradeda veikti savaime Prietaisas nesandarus Susidėvėjęs purškimo antgalis Susidėvėjęs paleidimo ir sustabdymo vožtuvas Neprijungta prie vandens tiekimo šaltinio Užsikimšęs filtras Užsikimšęs purškimo antgalis Nesandarus siurblys arba purškimo pistoletas Siurblys nesandarus Priežiūra ir servisas Techninė priežiūra Prieš pradedant bet kokius prietaiso techninio aptarnavimo ar remonto darbus, reikia ištraukti iš tinklo kištuką ir atjungti vandens tiekimo jungtį. Nuoroda: kad prietaisą ilgai ir patikimai naudotumėte, reguliariai atlikite žemiau nurodytus techninės priežiūros darbus. Reguliariai reikia tikrinti, ar nėra akivaizdžių prietaiso pažeidimų, pvz., atsilaisvinusių jungčių ir susidėvėjusių ar pažeistų dalių. Patikrinkite, ar nepažeisti ir tinkamai uždėti gaubtai ir apsauginiai įtaisai. Prieš pradėdami naudoti atlikite būtinus techninės priežiūros ir remonto darbus. Jei, nepaisant kruopščios gamybos ir patikrinimo, prietaisas sugestų, jo remontas turi būti atliekamas įgaliotose Bosch prietaisų remonto dirbtuvėse. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti prietaiso dešimtženklį numerį, esantį firminėje lentelėje. Baigus darba. Sandeliavimas Išjunkite įjungimo-išjungimo jungiklį ir paspauskite paleidiklį, kad ištuštintumėte aukšto slėgio žarną. Bosch Power Tools Pašalinimas Aukšto slėgio plovimo įrenginiui leiskite veikti su atidarytu purškimo pistoletu, atsuktu vandens čiaupu ir ties žemu slėgiu nustatytu antgaliu, kol slėgis taps tolygus Patikrinkite, ar prie vandens tiekimo sistemos prijungta pagal techninių duomenų skyriuje pateiktus duomenis. Leidžiama naudoti ne mažesnio kaip 1/2" arba Ø 13 mm skersmens vandens žarnas Išvalykite vandens filtrą Ištiesinkite vandens žarną Atjunkite aukšto slėgio žarnos ilginamąją dalį, vandens žarnos maks. ilgis 7 m Pakeiskite purškimo antgalį 5 kartus iš eilės greitai paspauskite gaiduką Prijunkite prie vandens tiekimo šaltinio Išvalykite filtrą Išvalykite purškimo antgalį Kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių Maži vandens nuotėkiai yra leidžiami; esant didesniems nuotėkiams, kreipkitės į įgaliotą Bosch klientų aptarnavimo skyrių Aukšto slėgio plovimo įrenginio išorę nuvalykite švelniu šepetėliu ir skudurėliu. Nenaudokite vandens, tirpiklių ir poliravimo priemonių. Nuvalykite visus nešvarumus, ypač nuo variklio ventiliacinių angų. Sandėliavimas pasibaigus sezonui: iš siurblio pašalinkite visą vandenį: kelioms sekundėm įjunkite variklį ir paspauskite paleidiklį. Ant prietaiso nedėkite jokių kitų daiktų. Prietaisą laikykite nuo šalčio apsaugotoje aplinkoje. Įsitikinkite, kad sandėliuojant laidai nebuvo suspausti. Nesulenkite aukšto slėgio žarnos. Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba www.bosch-do-it.com Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Aplinkosauga Saugokite, kad aplinkai kenkiantys chemikalai nepatektų į žemę, gruntinius vandenis, tvenkinius, upes ir pan. F 016 L81 056 | (18.2.15) OBJ_DOKU-40725-003.fm Page 240 Wednesday, February 18, 2015 9:24 AM 240 | Lietuviškai Naudodami plovimo priemones tiksliai laikykitės ant pakuotės pateiktų duomenų ir nurodytos koncentracijos. Plaudami variklines transporto priemones laikykitės vietinių direktyvų: būtina imtis atitinkamų priemonių, kad nuplauta alyva nepatektų į gruntinius vandenis. Šalinimas Aukšto slėgio plovimo įrenginys, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami. Nemeskite aukšto slėgio plovimo įrenginių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai ir elektroniniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Galimi pakeitimai. F 016 L81 056 | (18.2.15) Bosch Power Tools | 241يبرع حماية البيئة ال يجوز أن تصل المواد الكيماوية المضرة بالبيئة إلی األرض والمياه الجوفية والبحيرات واألنهر وإلخ. تقيد بالمعلومات المذكورة علی الغالف وبالتركيز المطلوب بشكل دقيق عند استخدام مواد التنظيف. تراعی األحكام المحلية عند تنظيف السيارات ذات المحرك: يمنع وصول الزيوت التي تم إزالتها بالبخ إلی المياه
