ПОСІБНИК КОРИСТУВАЧА AQT 45-14 PREMIUM BOSCH

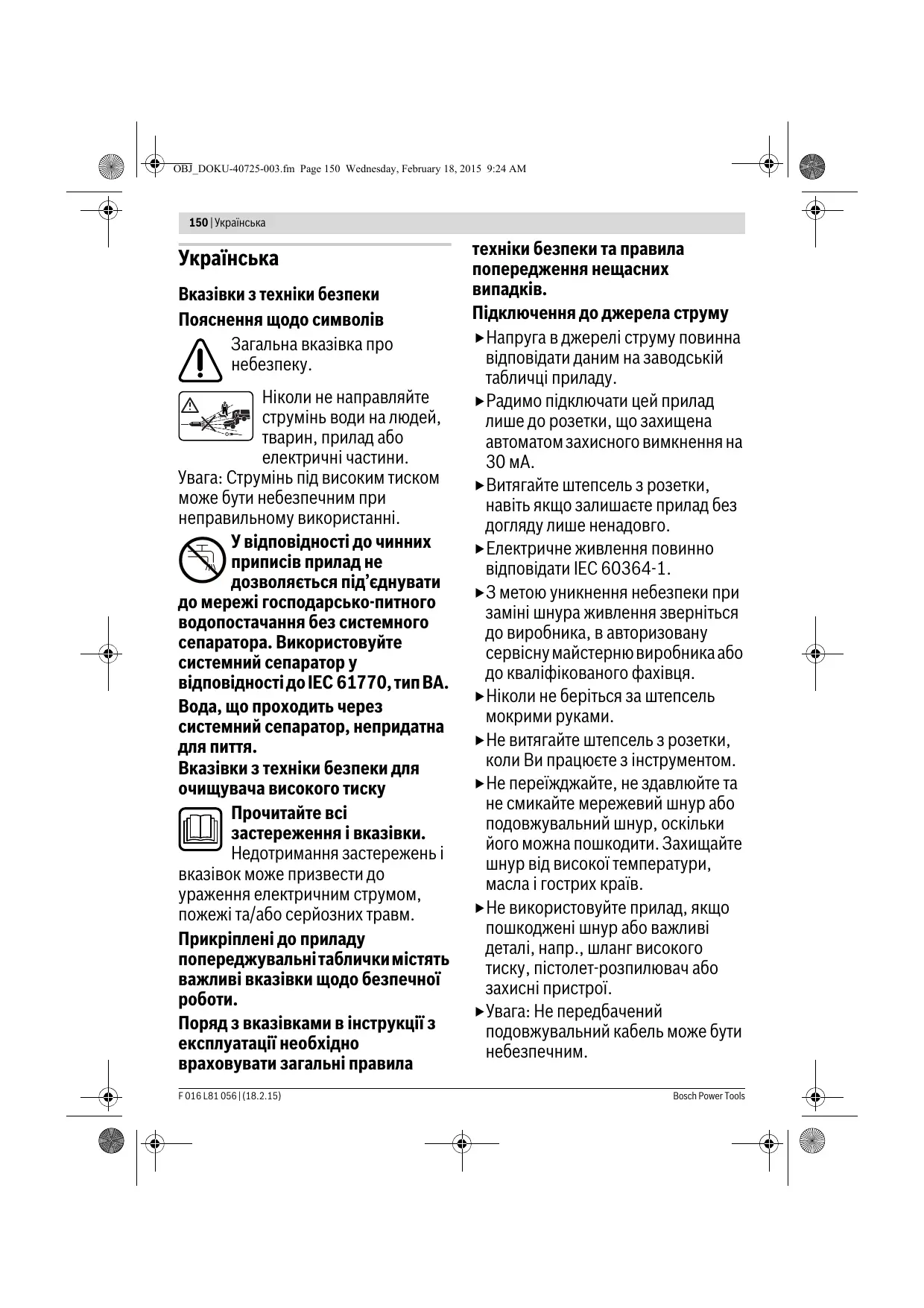

Вказівки з техніки безпеки Пояснення щодо символів Загальна вказівка про Ніколи не направляйте струмінь води на людей, тварин, прилад або електричні частини. Увага: Струмінь під високим тиском може бути небезпечним при неправильному використанні. У відповідності до чинних приписів прилад не дозволяється під’єднувати до мережі господарсько-питного водопостачання без системного сепаратора. Використовуйте системний сепаратор у відповідності до IEC 61770, тип BA. Вода, що проходить через системний сепаратор, непридатна Вказівки з техніки безпеки для очищувача високого тиску Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Прикріплені до приладу попереджувальні таблички містять важливі вказівки щодо безпечної Поряд з вказівками в інструкції з експлуатації необхідно враховувати загальні правила F 016 L81 056 | (18.2.15) техніки безпеки та правила попередження нещасних Підключення до джерела струму Напруга в джерелі струму повинна відповідати даним на заводській табличці приладу. Радимо підключати цей прилад лише до розетки, що захищена автоматом захисного вимкнення на 30 мА. Витягайте штепсель з розетки, навіть якщо залишаєте прилад без догляду лише ненадовго. Електричне живлення повинно відповідати IEC 60364-1. З метою уникнення небезпеки при заміні шнура живлення зверніться до виробника, в авторизовану сервісну майстерню виробника або до кваліфікованого фахівця. Ніколи не беріться за штепсель мокрими руками. Не витягайте штепсель з розетки, коли Ви працюєте з інструментом. Не переїжджайте, не здавлюйте та не смикайте мережевий шнур або подовжувальний шнур, оскільки його можна пошкодити. Захищайте шнур від високої температури, масла і гострих країв. Не використовуйте прилад, якщо пошкоджені шнур або важливі деталі, напр., шланг високого тиску, пістолет-розпилювач або захисні пристрої. Увага: Не передбачений подовжувальний кабель може бути небезпечним. Bosch Power Tools OBJ_DOKU-40725-003.fm Page 151 Wednesday, February 18, 2015 9:24 AM Українська | 151 При використанні Дозволяється підключати лише подовжувального кабелю штепсель та муфта повинні мати водонепроникне виконання. Подовжувальний кабель повинен мати діаметр у відповідності до даних в інструкції з експлуатації та бути захищеним від водяних бризок. Штепсельний роз’єм не повинен лежати в воді. При заміні штепселів на шнурі приладу або подовжувачі треба зберігати захист від водяних бризок і механічну стабільність. Патрубок для води Зважайте на приписи Вашого водопостачального підприємства. Всі сполучні шланги повинні бути щільно закручені. Використовуйте лише армований шланг з діаметром 12,7 мм (1/2"). Ні в якому разі не під’єднуйте прилад до господарсько-питного водопроводу без зворотного клапану. Вода, що протекла через зворотній клапан, більше не вважається питною. Шланг високого тиску не повинен мати пошкоджень (небезпека розриву). У разі пошкодження шланг високого тиску необхідно негайно замінити. Дозволяється використовувати лише рекомендовані виробником шланги та кріплення. Шланги високого тиску, арматури та муфти важливі для безпеки приладу. Використовуйте лише шланги, арматури та муфти, які рекомендовані виробником. чисту або фільтровану воду. Використання Перед використанням необхідно перевіряти прилад з приладдям на предмет належного стану та безпечності в роботі. Якщо стан не бездоганний, приладом користуватися не дозволяється. Не спрямовуйте струмінь води на себе або на інших людей, щоб очистити одяг або взуття. Не дозволяється збирати приладом рідини, що містять розчинники, нерозбавлені кислоти, ацетон та розчинники, включаючи бензин, розріджувачі фарб та мазут. При використанні приладу у небезпечних зонах (напр., на бензоколонках) необхідно дотримуватися відповідних правил техніки безпеки. Працювати з приладом в приміщеннях, де існує небезпека вибуху, заборонено. Прилад повинен обпиратися на стійку основу. Використовуйте лише миючі засоби, рекомендовані виробником приладу, та дотримуйтеся інструкцій з використання, вказівок щодо видалення та попереджень Всі струмопровідні частини в зоні роботи повинні бути захищені від бризок води. Під час роботи важіль вимикання пістолета-розпилювача не повинен заклинювати у положенні «ON». Bosch Power Tools F 016 L81 056 | (18.2.15) OBJ_DOKU-40725-003.fm Page 152 Wednesday, February 18, 2015 9:24 AM 152 | Українська Одягайте відповідний захисний одяг для захисту від водяних бризок. Не користуйтеся приладом, якщо в його радіусі знаходяться люди без захисного За необхідністю вдягайте придатне спорядження для захисту від водяних бризок, напр., захисні окуляри тощо, щоб захистити себе від води, частинок та/або аерозолів, які можуть відскакувати від предметів. Предмети можуть відскакувати під дією великого тиску. За необхідністю вдягайте придатне захисне спорядження, напр., захисні окуляри. Щоб струменем під високим тиском не спричинити пошкодження, очищуйте шини автомобілів/клапани лише з відстані мінімум 30 см. Першою ознакою пошкодження є зміна кольору шини. Пошкоджені автомобільні шини/клапани небезпечні для життя. Не можна обприскувати матеріали, що містять азбест, та інші матеріали, що містять шкідливі для здоров’я речовини. Не використовуйте нерозведені миючі засоби. Продукти є безпечними, лише якщо вони не містять кислот, лугів або шкідливих для оточуючого середовища речовин. Ми радимо зберігати миючі засоби у недоступному для дітей місці. Якщо миючий засіб потрапив в очі, негайно промийте F 016 L81 056 | (18.2.15) очі ретельно водою; якщо Ви проковтнули рідину з миючим засобом, негайно зверніться до Не використовуйте очищувач високого тиску без фільтра, з брудним або з пошкодженим фільтром. При використанні очищувача високого тиску без фільтра або з брудним чи пошкодженим фільтром гарантія втрачається. Металеві деталі можуть нагріватися після тривалої експлуатації. За необхідності вдягайте захисні Не працюйте з очищувачем високого тиску за поганих погодних умов, зокрема, коли збирається Експлуатація Обслуговуюча особа повинна використовувати прилад лише за призначенням. Враховуйте місцеві умови. При роботі свідомо слідкуйте за іншими особами, зокрема, за дітьми. Працювати з приладом можна лише особам, які пройшли інструктаж з використання та поводження з приладом, або особам, які можуть надати підтвердження того, що вони вміють працювати з приладом. Дітям або молоді не дозволяється працювати з приладом. Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з

Bosch Power Tools OBJ_DOKU-40725-003.fm Page 153 Wednesday, February 18, 2015 9:24 AM Українська | 153 Користуватися цим приладом особам з обмеженими фізичними, сенсорними та розумовими здібностями або недостатнім досвідом та знаннями дозволяється лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання приладом і розуміють, які небезпеки надходять від нього. Ніколи не залишайте прилад без нагляду в увімкнутому стані. Струмінь води, що виходить з форсунки високого тиску, створює рикошет. З цієї причини пістолетрозпилювач і трубку треба тримати двома руками. Транспортування Перед транспортуванням вимкніть та зафіксуйте прилад. Технічне обслуговування Вимикайте прилад перед будьякими роботами з очищення та технічного обслуговування і перед заміною приладдя. Якщо прилад працює від мережі, витягуйте Ремонт можна проводити лише силами авторизованих сервісний майстерень Bosch. Приладдя та запчастини Дозволяється використовувати лише приладдя та запчастини, дозволені виробником. Оригінальне приладдя та оригінальні запчастини гарантують безперебійну роботу приладу. Наступні символи стануть Вам в пригоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися електроприладом.

Низький тиск Високий тиск

Призначення приладу Прилад призначений для очищення поверхонь і об’єктів надворі, а також приладів, автомобілів та човнів при використанні відповідного приладдя, як, напр., миючих засобів, що дозволені компанією Bosch. Використання за призначенням розраховане на температуру зовнішнього середовища від 0 °C до 40 °C. Цей продукт не призначений для промислового використання. Технічні дані Очищувач високого тиску Товарний номер Ном. споживана потужність Температура на вході макс. Кількість води на вході мін. Допустимий тиск

Процеси вмикання спричиняють короткочасні падіння напруги. За несприятливих умов у мережі це може впливати на інші прилади. При повному опорі в мережі менш за 0,153 Ом перешкоди не очікуються. Bosch Power Tools F 016 L81 056 | (18.2.15) OBJ_DOKU-40725-003.fm Page 154 Wednesday, February 18, 2015 9:24 AM 154 | Українська Очищувач високого тиску Пропускна здатність Максимальний тиск на вході Функція автостоп Вага відповідно до EPTA-Procedure 01/2003 Клас захисту Серійний номер AQT 42-13

11,4 18,5 /II Див. серійний номер (заводська табличка) очищувача високого тиску

Процеси вмикання спричиняють короткочасні падіння напруги. За несприятливих умов у мережі це може впливати на інші прилади. При повному опорі в мережі менш за 0,153 Ом перешкоди не очікуються. Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN 60335-2-79. А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження звукова потужність похибка K Вдягайте навушники! Сумарна вібрація ah (векторна сума трьох напрямків) та похибка K відповідно до EN 60335-2-79: вібрація ah похибка K

Заява про відповідність Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Teхнічні дані» продукт відповідає усім відповідним положенням Директив 2011/65/EU, до 19 квітня 2016: 2004/108/EС, починаючи з 20 квітня 2016: 2014/30/EU, 2006/42/EС, 2000/14/EC включаючи їх зміни, а також наступним нормам: EN 60335-1, EN 60335-2-79. 2000/14/EС: гарантована звукова потужність: Процедура оцінки відповідності згідно з додатком V. Категорія продукту: 27 Технічна документація (2006/42/EС, 2000/14/EC): Bosch Lawn and Garden Ltd., PT-HG/ENS-PA2, Stowmarket, Suffolk IP14 1EY, England Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Монтаж та експлуатація Обсяг поставки Регулювання рукоятки Підключення трубки до пістолетарозпилювача F 016 L81 056 | (18.2.15) Малюнок Сторінка

Підключення шланга високого тиску/ пістолета-розприскувача Насаджування сопла Патрубок для води Вмикання/вимикання Очищення фільтра Прочистіть форсунку Зберігання пістолета-розпилювача Розташування пістолетарозпилювача/ трубки/насадки під час використання Встромляння шланга в кріплення

Вибір приладдя Малюнок Сторінка

Bosch Power Tools OBJ_DOKU-40725-003.fm Page 155 Wednesday, February 18, 2015 9:24 AM Українська | 155 Початок роботи Для Вашої безпеки Увага! Перед технічним обслуговуванням або очищенням вимкніть прилад і витягніть штепсель з розетки. Це саме має чинність і якщо електрокабель пошкоджений, надрізаний або заплутався. Робоча напруга становить 230 В~, 50 Гц (для країн, що не належать до ЄС, в залежності від виконання – 220 В, 240 В). Використовуйте лише дозволені подовжувальні кабелі. Інформацію можна отримати в авторизований сервісній майстерні. Якщо Ви хочете користуватися очищувачем високого тиску через подовжувальний кабель, Вам потрібний подовжувальний кабель з таким поперечним перерізом: – 1,5 мм2 до макс. 20 м в довжину – 2,5 мм2 до макс. 50 м в довжину Вказівка: якщо використовується подовжувальний кабель, він повинен мати захисний провід, який через штекер поєднаний з захисним проводом Вашої електромережі (як описано в правилах техніки безпеки). При сумнівах запитайте кваліфікованого електрика або найближче представництво компанії Bosch, що здійснює сервісне обслуговування. ОБЕРЕЖНО: Не передбачений подовжувальний кабель може бути небезпечним. Подовжувальний кабель, штекер та муфта повинні мати водонепроникне, дозволене для використання надворі виконання. Кабельні з’єднання мають бути сухими і не повинні лежати З метою збільшення безпеки використовуйте пристрій захисного вимкнення зі струмом спрацювання макс. 30 мА. Цей пристрій захисного вимкнення слід перевіряти перед кожним використанням. Пошкоджений під’єднувальний кабель дозволяється ремонтувати лише в авторизованій майстерні Bosch. Вказівка щодо продуктів, які продаються не у Великобританії: УВАГА: З міркувань техніки безпеки потрібно, щоб штепсель приладу був з’єднаний з подовжувальним кабелем, як це показано на малюнку. З’єднувальна муфта подовжувача повинна бути захищена від водяних бризок, зроблена з гуми або покрита гумою. Подовжувальний кабель має використовуватися з елементом, що компенсує натяг. Прийміть до уваги, що прилад не повинен працювати без

Експлуатація З’єднайте шланг для води (не входить в обсяг поставки) з патрубком для води та приладом. Bosch Power Tools Слідкуйте за тим, щоб мережевий вимикач знаходився у положенні «0» і підключіть прилад до розетки. Відкрийте водопровідний кран. Натисніть на фіксатор вимикача (задній вимикач на рукоятці пістолета-розприскувача), щоб розблокувати спусковий гачок. Притисніть спусковий гачок до упора, поки вода не потече рівномірно і з приладу та із шланга високого тиску не вийде все повітря. Відпустіть спусковий гачок . Натисніть на фіксатор вимикача (передній вимикач на рукоятці пістолета-розприскувача). Поверніть мережний вимикач. Направте пістолетрозпилювач донизу. Натисніть на фіксатор вимикача, щоб розблокувати спусковий гачок. Притисніть спусковий гачок до упора. Функція автостоп Прилад відключає двигун при відпусканні пістолетарозприскувача. Вказівки щодо роботи Загальні вказівки Слідкуйте за тим, щоб очищувач високого тиску стояв на рівній поверхні. Не заходьте зі шлангом високого тиску далеко вперед та не тягніть очищувач високого тиску за шланг. Це може призвести до того, що очищувач високого тиску втратить стійкість та перекинеться. Не згинайте шланг високого тиску і не переїжджайте через нього на автомобілі. Захищайте шланг високого тиску від гострих країв та кутів. Не використовуйте сопло для вихрового струменя для миття автомобілів. Попередження! Насадка Patio Cleaners придатна для використання лише на рівних поверхнях! Не використовуйте її на сходах та вертикальних поверхнях. Ніколи не торкайтеся до сопла вихрового струменя, коли воно працює! Вказівки щодо роботи з миючими засобами Використовуйте лише мийні засоби, що спеціально призначені для очищувача високого тиску. З метою захисту навколишнього середовища рекомендуємо користуватися мийними засобами ощадливо. Виконуйте інструкції щодо розведення, що зазначені на етикетці. На високонапірній насадці для піни, що додається до очищувача високого тиску, є регулятор для налаштування засобу для очищення. Регулювати можна за потребою. Рекомендований метод очищення Крок 1: Розчинення бруду Під'єднайте високонапірну насадку для піни і економно нанесіть засіб для очищення. Крок 2: Видалення бруду Видаліть розчинений бруд струменем під високим тиском. F 016 L81 056 | (18.2.15) OBJ_DOKU-40725-003.fm Page 156 Wednesday, February 18, 2015 9:24 AM 156 | Українська Вказівка: Змиваючи бруд/мийний засіб з вертикальних поверхонь, починайте знизу і працюйте у напрямку вгору. Під час ополіскування працюйте у напрямку згори донизу. Використання альтернативних джерел води Цей очищувач високого тиску працює за принципом самовсмоктування і дозволяє засмоктувати воду з ємностей або природних водоймищ. ВАЖЛИВО, що на вході для води був встановлений чистий фільтр Bosch і щоб засмоктувалась лише чиста вода. Відкриті баки/ємності і природні водоймища Використовуйте приладдя для самовсомктування в такому складі: – Сітчастий фільтр із зворотнім клапаном – посилений всмоктувальний шланг довжиною 3 м – універсальна муфта до очищувача високого тиску З цим приладдям очищувач високого тиску може піднімати воду на висоту 0,5 м над рівнем води. Це можливо протягом прибл. 15 с. Повністю занурьте шланг довжиною 3 м у воду, щоб з нього вийшло повітря. Під’єднайте всмоктувальний шланг довжиною 3 м до очищувача високого тиску і впевніться, що сітчастий фільтр не виходить з води. Увімкніть очищувач високого тиску із знятим пістолетомрозприскувачем, поки вода не буде витікати з високонапірного шланга рівномірно. Якщо через 25 с води не буде, вимкніть і перевірте всі з’єднання. Якщо вода витікає, вимкніть очищувач високого тиску і під'єднайте для роботи пістолет-розприскувач і трубку для розприскування. Важливо, щоб шланг і муфти мали високу якість, були щільно під'єднані і прокладки не мали пошкоджень і були вставлені рівно. Нещільні з’єднання можуть перешкоджати всмоктуванню. Ємності для води із спускним краном Якщо очищувач високого тиску треба під’єднати до бака із спускним краном, спочатку до крана треба під’єднати шланг для води (не входить в обсяг поставки). Відкрийте кран, щоб із шланга вийшло все повітря, і під'єднайте його до очищувача високого тиску. Пошук несправностей Мотор не запускається Можлива причина Штепсель не встромлений в розетку Несправна розетка Спрацював запобігач Пошкоджений подовжувальний кабель Спрацював захисний автомат мотора Прилад замерз Мотор зупиняється Спрацював запобігач Неправильна напруга в мережі Спрацьовує запобіжник Спрацював захисний автомат мотора Занадто слабкий запобіжник Двигун працює, але тиску Частково забилася форсунка Двигун шумить, але нічого Недостатня напруга в мережі не відбувається Занадто низька напруга через використання подовжувача Прилад довгий час не використовувався Проблеми з функцією Autostop F 016 L81 056 | (18.2.15)

Встроміть штепсель в розетку Користуйтеся іншою розеткою Замініть запобігач Спробуйте без подовжувального кабелю Дайте двигуну охолонути протягом 15 хв. Дайте насосу, шлангу для води або приладдю Поміняйте запобіжник Перевірте напругу в мережі, вона повинна відповідати напрузі, зазначеній на заводській Дайте двигуну охолонути протягом 15 хв. Підключіть до електричного кола, яке захищене відповідно до потужності очищувача високого Прочистіть форсунку Переконайтеся, що напруга в мережі відповідає даним на заводській табличці Перевірте відповідність подовжувача Зверніться в авторизовану сервісну майстерню Bosch Зверніться в авторизовану сервісну майстерню Bosch Bosch Power Tools OBJ_DOKU-40725-003.fm Page 157 Wednesday, February 18, 2015 9:24 AM Українська | 157 Пульсуючий тиск Тиск рівномірний, але занадто низький Вказівка: Якесь приладдя спричиняє низький тиск Двигун працює, але тиск обмежений або робочий тиск відсутній Очищувач високого тиску вмикається самостійно Прилад протікає Можлива причина Повітря у шланзі для води або в насосі

Увімкніть очищувач високого тиску з відкритим пістолетом-розпилювачем, відкритим водопровідним краном та форсункою, що встановлена на низький тиск, поки не буде досягнутий рівномірний робочий тиск Неправильне водопостачання Перевірте, чи відповідає водопровід даним, що зазначені в технічних характеристиках. Найвужчі шланги для води, які можна використовувати, мають Ø 1/2" або 13 мм Забився водяний фільтр Прочистіть водяний фільтр Здавлений або зігнутий шланг для води Розпряміть шланг для води Шланг високого тиску занадто довгий Зніміть подовжувач шланга високого тиску, макс. довжина шланга для води 7 м Сопло зносилося Замініть форсунку Пусковий/стопорний клапан зносився Швидко натисніть 5 разів підряд на курок Вода не підключена Забився фільтр Забилося сопло Насос або пістолет-розпилювач протікає Підключіть воду Очищення фільтра Прочистіть сопло Зверніться в авторизовану сервісну майстерню Bosch Невелике просочування води дозволяється; при значному просочуванні зверніться в сервісну

Насос протікає Технічне обслуговування і сервіс Технічне обслуговування Перед будь-якими роботами на приладі витягуйте штепсель з розетки та від’єднуйте прилад від водопроводу. Вказівка: Регулярно виконуйте нижчезазначені роботи з технічного обслуговування, щоб забезпечити довгу і надійну експлуатацію приладу. Регулярно перевіряйте прилад на предмет явних недоліків, як напр., послаблення кріплення і спрацювання або пошкодження деталей. Перевіряйте, чи не пошкоджені кришки і захисні пристрої і чи правильно вони сидять. Перед початком експлуатації здійсніть необхідні роботи з обслуговування або ремонту. Якщо незважаючи на ретельну процедуру виготовлення і випробування прилад все-таки вийде з ладу, ремонт має виконувати лише майстерня, авторизована для садових електроінструментів Bosch. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці приладу. Після використання/зберігання Прочищайте очищувач високого тиску зовні м’якою щіточкою і ганчіркою. Використовувати воду, розчинники і полірувальні засоби не дозволяється. Витирайте всі забруднення, особливо з вентиляційних щілин мотора. Зберігання після закінчення сезону: Видаліть усю воду з насоса, для чого запустіть двигун на декілька секунд, а потім натисніть на спусковий гачок. Не ставте інші предмети на прилад. Зберігайте прилад в захищеному від морозу місці. Впевніться, що кабель не затиснутий під час зберігання. Не згинайте шланг високого тиску. Сервіс та надання консультацій щодо використання продукції www.bosch-do-it.com Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку. Вимкніть вимикач і натисніть на спусковий гачок, щоб спорожнити шланг високого тиску. Bosch Power Tools F 016 L81 056 | (18.2.15) OBJ_DOKU-40725-003.fm Page 158 Wednesday, February 18, 2015 9:24 AM 158 | Українська ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60 Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Захист навколишнього середовища Не дозволяється, щоб екологічно шкідливі хімікати потрапляли в землю, ґрунтову воду, ставки, річки тощо. При використанні миючих засобів точно дотримуйтеся даних на упаковці та запропонованої концентрації. При очищенні транспортних засобів з двигуном зважайте на місцеві приписи: Потрапляння розбризканого масла у ґрунтові води не допускається.
