使用説明書 NLP NOCO

ONGELMATTOMAN TAKUUN EHDOT

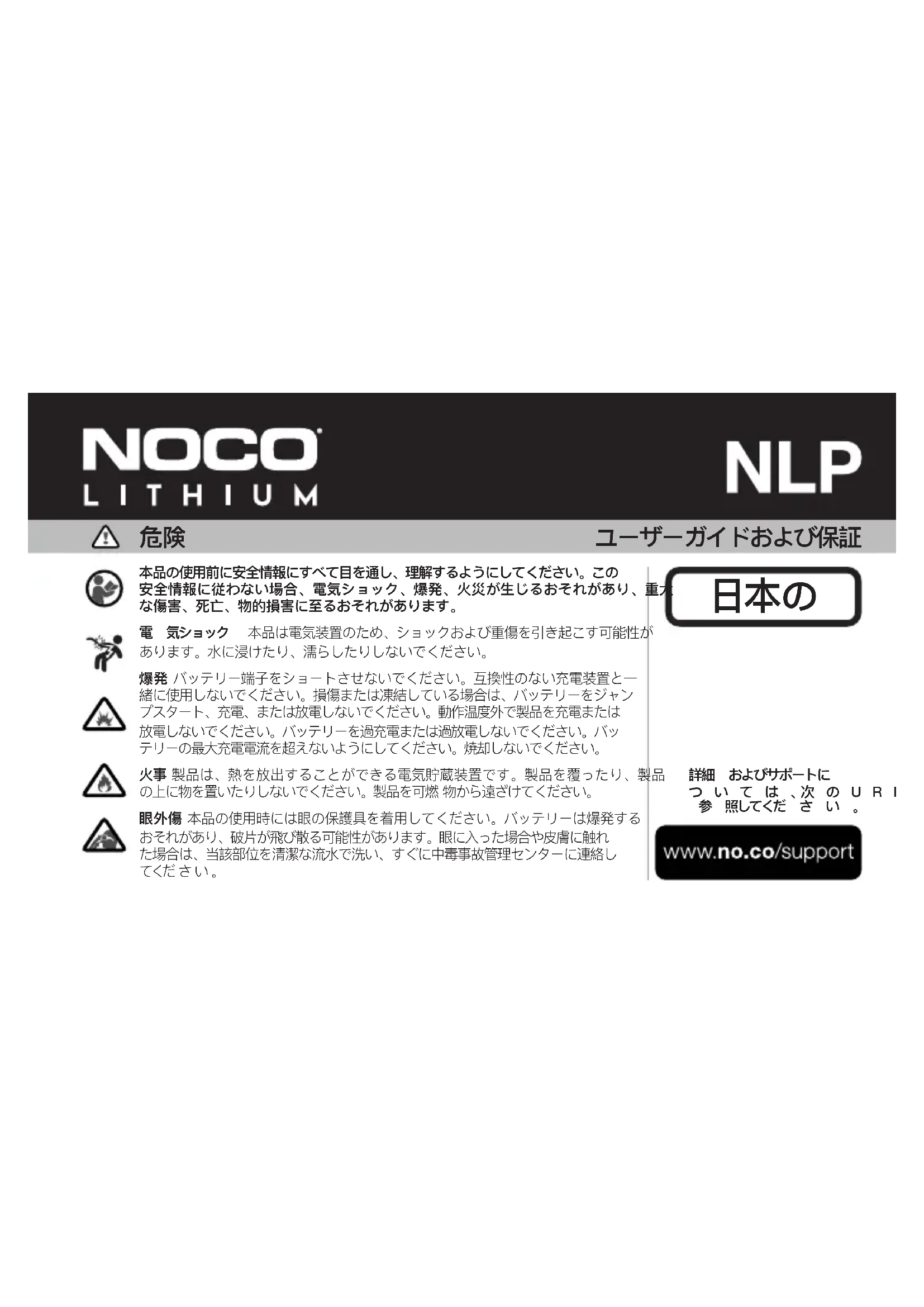

本品の使用前に安全情報にすべて目を通し、理解するようにしてください。この安全情報に従わない場合、電気ショック、爆発、火災が生じるおそれがあり、重大な傷害、死亡、物的損害に至るおそれがあります。

日本の

電 気ショック 本品は電気装置のため、ショックおよび重傷を引き起こす可能性があります。水に浸けたり、濡らしたりしないでください。

爆発 バッテリー端子をショートさせないでください。互換性のない充電装置と一緒に使用しないでください。損傷または凍結している場合は、バッテリーをジャンプスタート、充電、または放電しないでください。動作温度外で製品を充電または放電しないでください。バッテリーを過充電または過放電しないでください。バッテリーの最大充電電流を超えないようにしてください。焼却しないでください。

火事 製品は、熱を放出することができる電気貯蔵装置です。製品を覆ったり、製品の上に物を置いたりしないでください。製品を可燃 物から遠ざけてください。

詳細 およびサポートに

ついては、次の URI 参照してください。

眼外傷 本品の使用時には眼の保護具を着用してください。バッテリーは爆発するおそれがあり、破片が飛び散る可能性があります。眼に入った場合や皮膚に触れた場合は、当該部位を清潔な流水で洗い、すぐに中毒事故管理センターに連絡してください。

www.no.co/support

重要な安全上の警告

プロポジション65。バッテリーポスト、端子、および関連の付属品には化学物質が含まれています。カリフォルニア州では、これらの物質は癌や先天性障害、その他の生殖機能への危害を引き起こすことが知られています。個人的な予防措置。本製品は適切な用途にのみお使いください。万が一の場合に備えて、必ず近くに補助者がいる状態で使用してください。バッテリーの近くで作業するときは、目の保護具と保護服を着用してください。バッテリーおよびそれに関連する材料を扱った後は、必ず手を洗ってください。バッテリーを扱うときは、ツール、時計、またはジュエリーなどの金属を取り扱ったり、着用したりしないでください。バッテリーの上に金属を落とすと、火花が出たり、短絡して感電、火災、爆発が起こり、けが、死亡、または物的損害につながることがあります。未成年者。「購入者」が未成年者に本製品を使用させることを予定している場合、「購入者」である成人は、使用前に未成年者に詳細な手順を説明し、警告を与えることに同意するものとします。「購入者」は、未成年者による目的外の使用または誤用についてNOCOを免責することに同意します。窒息の危険。本製品の付属品は、子供に窒息の危険をもたらす可能性があります。本製品や付属品を子供の手の届く範囲に放置しないでください。本製品はおもちゃではありません。取り扱い。本製品は慎重に取り扱ってください。本製品は衝撃を与えると損傷する可能性があります。筐体のひび割れをはじめ、損傷した製品は使用しないでください。本製品は湿気や液体により損傷する可能性があります。液体の近くで製品や電気部品を扱わないでください。製品は乾燥した場所に保管してください。濡れた状態で使用しないでください。本製品がすでに作動している状態で水に濡れた場合は、すぐに使用を中止してください。変更。本製品のいかなる部分も改変、変更、または修理しようとしないでください。本製品を分解すると、けが、死亡、または物的損害の原因となる可能性があります。本製品が破損または故障したり、液体が付着したりした場合は、使用を中止し、NO COまでご連絡ください。いかなる理由であれ、内蔵バッテリー管理システム（BMS）を無効にしないでください。本製品に変更を加えると、保証が無効になります。動作。動作温度範囲は、-20℃（-4°F）から60℃（140°F）です。充電温度範囲は、-10℃（14°F）から50℃（122°F）です。推奨温度範囲外で操作しないでください。保管。推奨保管温度範囲は、-20℃（-4°F）から60℃（140°F）です。いかなる状況でも、60℃（140°F）を超えないようにしてください。寿命を最適化すは、25℃（77°F）で充電状態（SOC）が70%よりも高い状態で保管してください。保管中の自己放電率は1か月あたり5

%未満です。バッテリーを充電せずに6か月以上保管することはおすすめしません。換気。本製品は通常の使用中にガスを放出することはないため、換気の要件は特にありません。ただし、極端な温度や、製品への通気が制限される状態を極力避けることが極めて重要です。適切な通気を確保するために、本製品の周囲に最低0.50インチ（12.7mm）のスペースを確保してください。廃棄処分。本製品は家庭ごみとは別にリサイクルまたは廃棄する必要があります。本製品を家庭ごみとして廃棄すると、都道府県および国の環境法規制に違法することになります。本製品は必ず最寄りのバッテリーのリサイクルセンターにお持ちください。後付け。リチウムイオンバッテリーの重量は、同等の容量の鉛蓄電池よりもかなり軽量です。一部の機器は、鉛蓄電池の重量を利用して重量配分を実現するように設計されています。本製を交換用バッテリーとして使用すると、機器の重量配分に影響を与える可能性があります。重量配分の変化の影響を理解し、安全な重量配分を確保してください。安定性の低下により発生する可能性のある損害、けが、事故については、客様がすべての責任を負うものとします。充電。本製品は12ボルトのリチウムイオンバッテリーです。パルス充電または脱硫機能を利用する充電器は使用しないでください。最高の性能を発揮させるには、必ずNOCO Geniusチャージーを12ボルトのリチウムモードで使用することをおすすめします。サードパーティ製の充電器を使用する場合、充電電圧が14.6ボルトで12ボルトのリン酸鉄リチウム（LiFePO4）バッテリーと互換性があり、次の規格のうちのいずれか、または複数で認証されている必要があります：IEC60601、UL1236、RCM、PSE、CE（LVD、EMC）。低品質の充電器を使用すると、深刻な電気的リスクを引き起こし、人や物に危害を与えたり、本製品の寿命を縮めたり、本製品の誤動作を引き起こしたりする可能性があるのでご注意ください。NO COは、弊社が承認していない付属品または充電器を使用した場合のユーザーの安全について責任を負いません。充電中にバッテリーの過熱、変形、膨張、または煙や臭いの発生があった場合は、直ちに使用を中止し、サポートにご連絡ください。接続。本製品への接続部がすべて固定されていることを確認してください。接続部を適切に固定するには、70～90ポンドインチのトルクをお使いください。接続部が緩んでいると、性能が低下し、抵抗が原因で加熱して、エンクロージャーが溶けたり、火災が発生したりする可能性があります。医療機器。本製品は電磁波を放出する可能性があります。本製品には、ベースメーカー、除細動器その他の医療機器に干渉するおそれのある磁性部品が含まれています。医療機器をお持ちの場合は、使用前に医師に相談してください。本製品が医療機器に干渉している疑いがある場合は、直ちに本製品の使用を中止し、医師に相談してください。掃。本製品を清掃する場合は、予め電源を切って取り外してください。本製品に液体や汚染物質が付いた場合は、すぐ

に拭き取ってください。柔らかく糸くずの出ない布（マイクロファイバー）を使用してください。バッテリーの清掃に高圧洗浄機を使用しないでください。爆発性雰囲気。すべての表示と指示に従ってください。給油を行う場所や、穀物、粉塵、金属粉などの化学物質や粒子が含まれる場所など、爆発性雰囲気が存在するおそれのある場所で本製品を操作しないでください。重大な影響をもたらす活動。製品の故障が、けが、死亡、または重大な環境破壊につながる可能性がある場所では、本製品を使用しないでください。無線周波数の干渉。本製品は、高周波の発射を管理するための規制に準拠しています。本製品から発射される高周波は、他の電子機器の動作に悪影響を及ぼし、誤動作を引き起こす可能性があります。

取付

本製品の取付前に、完全に充電されていることを確認してください。本製品に損傷（亀裂、へこみなど）の兆候がないか目視検査します。バッテリー端子に汚れ、酸化、腐食がないことを確認してください。本製品は、端子が下向きにならないよう、水平または垂直の向き設置してください。取付の手順は次のとおりです。

1. 製造元のガイドラインに従って、元のバッテリーを取り外します。
2. 元のバッテリーと本製品の高さを比較します。元のバッテリーの寸法が本製品よりも大きい場合は、付属のスペーサーとフォームを使用して、元のバッテリーとできるだけ同じ高さになるように調整します。規格の詳細については、バッテリー規格ガイドを参照してください。
3. バッテリーをバッテリートレイ/ボックスにしっかりと固定し、バッテリーケーブルがバッテリーの両方の端子に届くことを確認します。
4. 付属の固定金具を使用して、プラス（+）のバッテリーケーブルをプラス（+）のバッテリー端子に、マイナス（−）のバッテリーケーブルをマイナス（−）のバッテリー端子に接続します。バッテリーケーブルが正しい極性に接続されていることを確認してください。
5. 70～90ポンドインチのトルクを使用して、バッテリーにしっかりと固定します。締めすぎないでください。

バッテリーの規格

次の表は、バッテリーの規格と、後付けの際に適切な高さ、幅、長さを実現するために必要なスペーサーとフォームしています。

モデル	バッテリーの規格 スペーサー
NLP5	BTZ5S なし
	BT X4L- B S なし
	BTX5L- B S (1) 20mm
	BT X7L- B S (1) 20mm, (1) 24mm
NLP9	BTX7A-BS なし
	BTX9-BS	(1) 12.5mm
NLP14	BTX12-BS (1) 12.5mm, (1) 25mm
	BTX14-BS (2) 25mm
	BTX16-BS (1) 17mm, (2) 25mm
	B16A-AB	(1) 12.5mm, (3) 25mm
	BTZ10S	なし
NLP20	BT X20 L- B S	(1) 12mm, (1) 15mm
	B50-N18L-A3 (2) 15mm, (4) 7.5mm Foam
	B1 6CL- B	(3) 15mm, (3) 7.5mm Foam
NLP30	BTX30L なし

トラブル シュー ティング

動的BMS。

本製品は、動的なバッテリー管理システム（BMS）を利用して、内部のリチウムイオン電池セルを監視し、障害が発生した場合にそれらを切断します。BMSは、過充電、過放電、過電流、短絡、過禁一を保護します。BMSには、個々の電池間の電圧バランスを維持して最適なバッテリー性能を確保するセルバランス機能も含まれています。BMSは、ユーザーの介入なしに障害状態から自動的に回復極端に温度が低い場合、最初はバッテリーが電力を供給するのに時間がかかる場合があります。この場合は、装置を再起動してください。繰り返し試行するとリチウム電池セルが自己発熱し、十分な電力を供給できるようになります。リチウム電池セルを保護するために、BMSでは-10°C（14.0°F）未満での充電が許可されません。バッテリーの温度が-10°C（14.0°F）以上に達すると、充電が許可されます。

リチウム電池セルを保護するために、BMSではバッテリー温度が60℃（140°F）に達すると充電または放電が許可されません。このような状況は、周囲温度が高く、起動を繰り返し試行することでバッテリーが自己発熱した場合に発生する可能性があります。バッテリーが冷めると、BMSで充電と放電が可能になります

	回復プロセス保護
過充電	外部負荷がかかると回復します。
過放電	充電器に接続すると回復します。
過電流	外部負荷を取り除くと回復します。
短絡	外部負荷を取り除くと回復します。
過熱	動作温度範囲に戻ると回復します。
低温	動作温度範囲に戻ると回復します。

充電

本製品を充電するには、互換性のあるリチウムイオン充電器をプラス（+）およびマイナス（-）のバッテリー端子に接続します。推奨充電電圧は14.6ボルトです。本製品は、内部リチウムイオン電池セルの急速充電を可能にする高度なりイオンテクノロジーを使用しています。次の表は、放電深度（DOD）100%で、推奨されるNOCO Geniusスマート、リーチャージャーを使用した場合の充電時間を表しています。

NOCO GENIUSチャージャーを使用した場合の充電時間。

	GENIUS1 GENIUS5GENIUS2 GENIUS10
NLP5	2時間	1時間	24分	-
NLP9	3時間	1.5時間	36分	-
NLP14	4時間	2時間	48分	24分
NLP20	7時間	3.5時間	1.4時間	42分
NLP30	8時間	4時間	1.6時間	48分

技術仕様
NLP5 NLP14NLP9 NLP20 NLP30

BCI規格サイズ5		9	14	20	30
種類	リチウムイオン
化学的性質	リン酸鉄リチウム(LiFePO4)
公称電圧(V)	12.8
アンペア時	2	3	4	7	7.8
ワット時(Wh)	25.6	38.4	51.2	89.6	99.84
始動電流	250	400	500	600	700
定常電流	20A	30A	40A	70A	80A
充電電圧(V)	14.6V
充電電流(A)	6A(最大)	9A(最大)	12A(最大)	21A(最大)	24A(最大)
動作温度	-20°C~+60°C
充電温度	-20°C~+50°C
保管温度	-20°C~+60°C
外郭による保護	防水性能IP66
寸法インチ(cm)	3.35x4.45x2.76(8.5x11.3x7.01)	3.66x5.87x3.43(9.29x14.9x8.71)	3.66x5.87x3.43(9.29x14.9x8.71)	5.0x6.9x3.4(12.7x17.5x8.6)	7.0x6.5x5.0(17.7x16.5x12.7)
重量ボンド(kg)	1.5(0.69)	2.29(1.03)	2.58(1.17)	3.73(1.7)	5.0(2.27)

NOCOの5年間限定保証。

NOCOは、購入日から5年間（以下「保証期間」）、本製品（以下「製品」）に材料および製造上の欠陥がないことを保証します。保証期間中に欠陥が報告された場合、NOCOは独自の裁量で、NOCOのテクニカルサポートの分析に従い、陥のある製品を修理または交換します。交換用の部品および製品は新品または使用可能な中古品で、元の部品と同等の機能と性能を有するものとし、元の保証期間の残余期間を対象として保証されます。

本保証に基づくNOCOの責任は、交換または修理に明示的に限定されます。法律で認められる最大限の範囲で、NOCOは、製品の購入者または第三者に対して、逸失利益、物的損害、または人身傷害などを含め、製品に何らかの形で関係する特別損害、間接的損害、派生的損害、または懲罰的損害賠償について、その原因の如何を問わず、たとえNOCOがそのような損害の可能性について知識を有していたとしても、一切責任を負わないものとします。ここに定める保証は、商品性および特定目的への適合性に関する黙示の保証、ならびに取引の過程、慣習、または取引慣行より生じる保証などを含め、明示的、黙示的、法的その他のあらゆる保証に代わるものです。適用法により保証、条件、または義務が課され、これを除外または修正することができない場合、本条項はかかる法律で認められる最大限の範囲で適用されるものとします。

この保証は、NOCOまたはNOCOの認定再販業者もしくは販売業者から製品を新規購入されたお客様ご本人にのみ適用され、譲渡または移転することはできません。保証を受けるには、購入者は次のことを行う必要があります。(1) メール([e-mail]) またはお電話[phone]）で、NOCOサポートに返品承認（以下「RMA」）番号と返品場所情報（以下「返品場所」）を申請して取得します。(2) 製品（RMA番号を明記）と領収書を返品場所に送付します。最初にNOCOサポートからRMAを取得することなく製品を送付することはご遠慮ください。

保証サービスを受けるための製品の送付にかかる梱包費用および輸送費用はすべて、当初の購入者が（必ず前払いで）負担するものとします。

上記にかかわらず、製品が次の条件に該当する場合は、この簡単保証は無効となり、適用されません。(a)誤用、乱暴な取り扱い、乱用もしくは不注意な取り扱い、事故、不適切な保管があった場合、または安全かつ効果的な使用のためにNOCOが推奨する条件を超える極端な電圧、温度、衝撃、振動が加わる条件下で操作された場合。(b)設置、操作または保守が不適切であった場合。(c)NOCOの書面による明示的な同意なしに改変されている、または改変された場合。(d)NOCO以外の者によって分解、改造または修理が行われた場合。(e)欠陥が保証期間終了後に報告された場合。

この簡単保証は、次の場合には適用されません。(1) 通常の損耗の場合。(2) 機能性に影響を与えない表面的な損傷の場合。(3) 製品のNOCOシリアル番号に欠落、改変または摩損がある場合。

簡単保証の条件

以下の条件は、保証期間中の製品にのみ適用されます。簡単保証は、購入日からの経過時間（購入証明がない場合はシリアル番号の日付からの経過時間）、または本文書の前半に記載された条件により無効となります。製品を返品する際には、適切な書類を添付してください。

領収書がある場合:

5年間無料。購入証明がある場合、保証期間は購入日から始まります。

領収書がない場合:

5年間無料。購入証明がない場合、保証期間はシリアル番号の日付から始まります。

購入証明をアップロードし、保証の有効期間を延長するために、NOCO製品の登録をおすすめいたします。NOCO製品の登録は、no.co/registerからオンラインで行うことができます。保証または製品についてご質問がある場合は、NOCOサポート（上記のメールアドレスと電話番号）にご連絡いただくか、次の宛先に書面でお問い合わせください：The NOCO Company、30339 Diamond Parkway, #102, Glenwillow, OH 44139 USA
