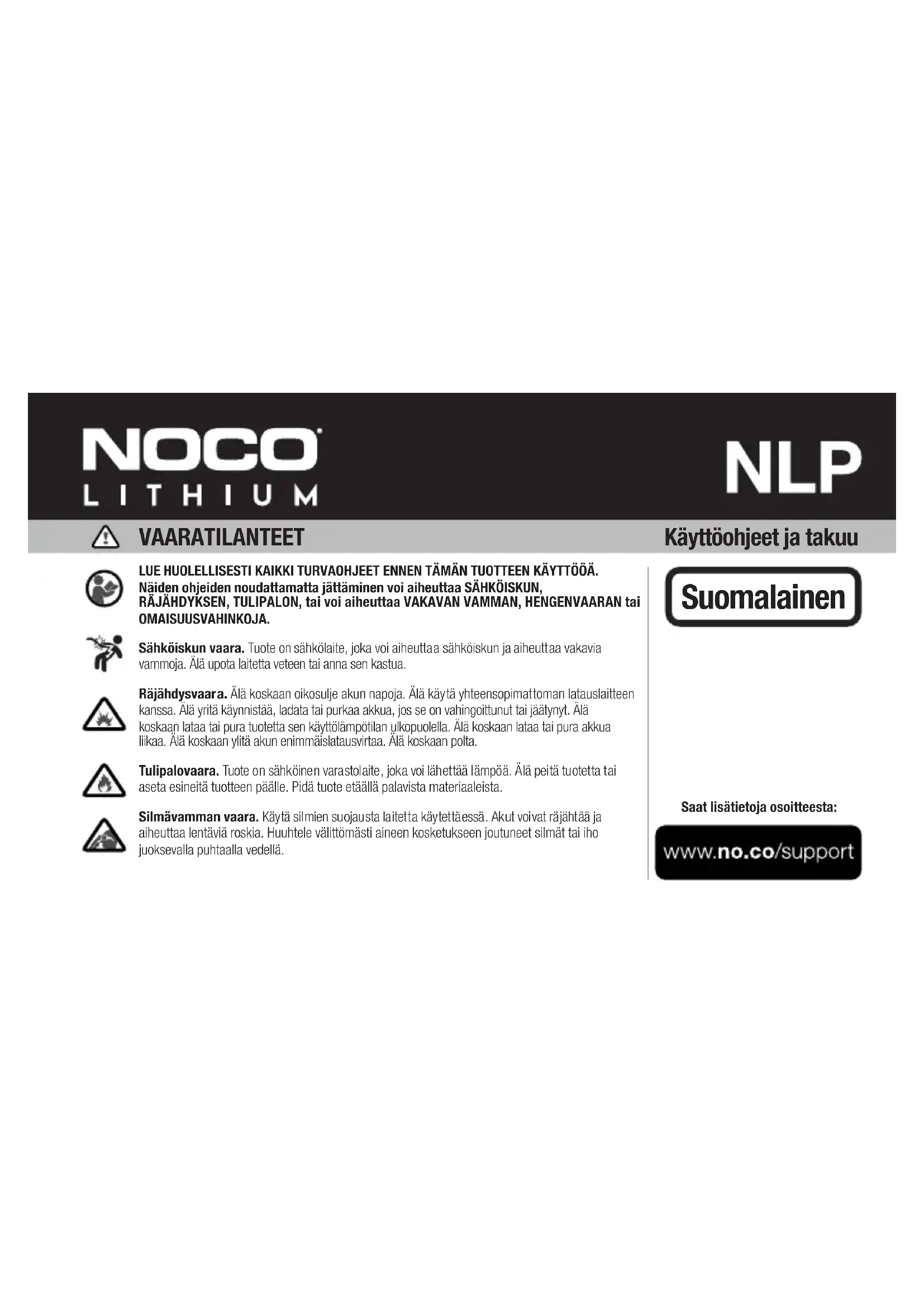

KÄYTTÖOHJE NLP NOCO

Käyttöohjeet ja takuu

LUE HUOLELLISESTI KAIKKI TURVAOHJEET ENNEN TÄMÄN TUOTTEEN KÄYTTÖÖÄ. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa SÄHKÖISKUN, RÄJÄHDYKSEN, TULIPALON, tai voi aiheuttaa VAKAVAN VAMMAN, HENGENVAARAN tai OMAISUUSVAHINKOJA.

Sähköiskun vaara. Tuote on sähkölaite, joka voi aiheuttaa sähköiskun ja aiheuttaa vakavia vammoja. Älä upota laitetta veteen tai anna sen kastua.

Räjähdysvaara. Älä koskaan oikosulje akun napoja. Älä käytä yhteensopimattoman latauslaitteen kanssa. Älä yritä käynnistää, ladata tai purkaa akkua, jos se on vahingoittunut tai jäätynyt. Älä koskaan lataa tai pura tuotetta sen käyttölämpötilan ulkopuolella. Älä koskaan lataa tai pura akkua liikaa. Älä koskaan ylitä akun enimmäislatausvirtaa. Älä koskaan polta.

Tulipalovaara. Tuote on sähköinen varastolaite, joka voi lähettää lämpöä. Älä peitä tuotetta tai aseta esineitä tuotteen päälle. Pidä tuote etäällä palavista materiaaleista.

Silmävamman vaara. Käytä silmien suojausta laitetta käytettäessä. Akut voivat räjähtää ja aiheuttaa lentäviä roskia. Huuhtele välittömästi aineen kosketukseen joutuneet silmät tai iho juoksevalla puhtaalla vedellä.

Suomalainen

Saat lisätietoja osoitteesta:

www.no.co/support

Tärkeitä turvallisuusvaroituksia

Ehdotus 65. Akkupylväät, navat ja niihin liittyvät lisävarusteet sisältävät kemikaaleja. Kalifornian osavaltion mukaan näiden materiaalien tiedetään aiheuttavan syöpää ja synnynnäisiä vammoja sekä muita lisääntymishaittoja. Henkilökohtaiset varotoimet. Käytä tuotetta vain tarkoitetulla tavalla. Ota hätätilanteessa joku lähelle avuksesi käyttäessäsi tätä tuotetta. Käytä täydellistä silmäsuojainta ja suojavaatetusta työskennellessäsi lähellä akkua. Pese aina kädet akkujen ja niihin liittyvien materiaalien käsittelyn jälkeen. Älä käsittele tai käytä metalliesineitä, kuten työkaluja, kelloja tai koruja, akkujen kanssa työskennellessäsi. Jos metalliesine putoaa akun päälle, se voi aiheuttaa kipinöitä tai oikosulun, joka voi johtaa sähköiskuun, tulipaloon, tai räjähdykseen, joka voi aiheuttaa loukkaantumisen, kuoleman tai omaisuusvahinkoja. Alaikäiset. Jos "Ostajan" on tarkoitus antaa tuote alaikäisen käyttöön, ostava aikuinen sitoutuu antamaan yksityiskohtaiset ohjeet ja varoitukset alaikäisille ennen käyttöä. "Ostaja" sitoutuu korvaamaan NOCO:Ile alaikäisen tahattoman käytön tai väärinkäytön. Tukehtumisvaara. Tuotteen lisälaitteet voivat aiheuttaa tukehtumisvaaran lapsille. Älä jätä lapsia ilman valvontaa tuotteen tai minkään sen lisälaitteen kanssa. Tuote ei ole lelu. Käsittely. Käsittele tuotetta varoen. Tuote voi vaurioitua, jos siihen kohdistuu isku. Älä käytä vaurioitunutta tuotetta mukaan lukien mutta rajoittumatta sen kotelon halkeamat. Kosteus ja nesteet voivat vahingoittaa tuotetta. Älä käsittele tuotteita tai mitään sähkökomponentteja lähellä nesteitä. Säilytä tuote kuivassa paikassa. Älä käytä tuotetta, jos se on kastunut. Jos tuote on jo toiminnassa ja kastuu, Iopeta sen käyttö heti. Muutokset. Älä yritä muuttaa, muokata tai korjata mitään tuotteen osaa. Tuotteen purkaminen voi aiheuttaa vammoja, kuoleman tai omaisuusvahinkoja. Jos tuote vaurioituu, siinä on toimintahäiriöitä tai se joutuu kosketuksiin nesteiden kanssa, Iopeta käyttö ja ota yhteys NOCO:on. Älä koskaan mistään syystä poista sisäistä akunhallintajärjestelmää (BMS). Tuotteeseen tehdyt muutokset mitätöivät takuun. Käyttö. Laitteen käyttölämpötila-alue on -20 °C – 60 °C. Latauslämpötila-alue on -10 °C – 50 °C. Älä käytä laitetta suositeltujen lämpötila-alueiden ulkopuolella. Varastointi. Suositeltava varastointilämpötila-alue on -20 °C – 60 °C. Älä koskaan ylitä 60 °C lämpötilaa. Parhaan käyttöiän saavuttamiseksi säilytä laite 25 °C lämpötilassa ja yli seitsemänkymmenen prosentin (70 %) varaustilassa (SOC). Purkautuminen säilytyksen aikana on alle viisi prosenttia (5 %) kuukaudessa. Akun säilyttäminen yli 6 kuukauden ajan sitä lataamatta ei ole suositeltavaa. Tuuletus. Tuote ei vapauta kaasua normaalin käytön aikana, joten erityisiä ilmanvaihtovaatimuksia ei ole. On kuitenkin tarpeen minimoida äärilämpötilat tai olla rajoittamatta ilmavirtausta tuotteen lähellä. Tuotteen ympärillä tulisi olla vähintään 12,7 mm tilaa, jotta ilmavirtaus on riittävä. Hävittäminen. Tuote on kierrätettävä tai hävitettävä erillään talousjätteestä. Tuotteen hävittäminen talousjätteissä on laitonta ja rikkoo

valtion ympäristönsuojelulakeja. Vie tuote aina paikalliseen akkujen kierrätyskeskukseen. Jälkiasennus. Litium-ioniakut painavat huomattavasti vähemmän kuin vastaavan kapasiteetin lyijyakut. Jotkut laitteet on suunniteltu käyttämään lyijyakkujen painoa tietyn painonjakauman saavuttamiseksi. Tuotteen käyttäminen vara-akkuna voi vaikuttaa laitteen painonjakaumaan. Huomioi muuttuneen painonjakauman seuraukset ja varmista, että se on turvallinen. Olet vastuussa kaikista vaurioista, vammoista tai onnettomuuksista, jotka voivat johtua heikentyneestä vakaudesta. Lataaminen. Tuote on 12 V litium-ioniakku. Älä käytä laturia, joka käyttää pulssivarausta tai rikinpoistotoimintoa. Parhaan suorituskyvyn saavuttamiseksi suosittelemme vain 12 V litiumtilan käyttöä NOCO Genius -latureissa. Jos käytät kolmannen osapuolen laturia, sen on oltava yhteensopiva 12 V litiumrautafosfaatti (LiFePO4) -akkujen kanssa, joiden latausjännite on 14,6 V, ja sen on oltava yhden tai useamman seuraavien standardien mukainen: IEC60601, UL1236, RCM, PSE tai CE (LVD, EMC). Ole varovainen käyttäessäsi heikkolaatuisia latureita, koska ne voivat aiheuttaa vakavan sähköisen vaaran, joka voi johtaa henkilö- ja omaisuusvahinkoihin sekä lyhentää tuotteen käyttöikää ja aiheuttaa sen toimintahäiriöitä. NOCO ei ole vastuussa käyttäjän turvallisuudesta käytettäessä lisävarusteita tai latureita, joita NOCO ei ole hyväksynyt. Jos akku kuumenee liikaa, muuttaa muotoaan, turpoaa tai siitä muodostuu savua tai hajua, lopeta käyttö välittömästi ja ota yhteyttä tukeen. Liitännät. Varmista, että kaikki tuotteen liitännät ovat kunnossa. Käytä 70–90 lb-ft -kiristysmomenttia kiinnittääksesi liitännät oikein. Löysät liitännät voivat heikentää suorituskykyä ja lisätä kuumentumista suuremman vastuksen takia, mikä voi aiheuttaa kotelon sulamisen tai mahdollisesti tulipalon. Lääkinnälliset laitteet. Tuote voi säteillä sähkömagneettisia kenttiä. Tuote sisältää magneettisia komponentteja, jotka voivat häiritä sydämentahdistimia, defibrillaattoreita tai muita lääkinnällisiä laitteita. Ota yhteys lääkäriisi ennen käyttöä, jos sinulla on näitä lääkinnällisiä laitteita. Jos epäilet, että tuote häiritsee lääkinnällisiä laitteita, lopeta tuotteen käyttö heti ja ota yhteyttä lääkäriisi. Puhdistus. Irrota ja poista tuote ennen sen puhdistamista. Kuivaa tuote heti, jos se joutunut kosketukseen nesteen tai muun epäpuhtauden kanssa. Käytä pehmeää, nukkaamatonta (mikrokuitua) liinaa. Älä käytä akun puhdistamiseen painepesuria. Räjähtävät ilmaseokset. Noudata kaikkia merkintöjä ja ohjeita. Älä käytä tuotetta räjähdysvaarallisissa ympäristöissä, mukaan lukien polttoaineiden käsittelyalueet ja alueet, jotka sisältävät kemikaaleja tai hiukkasia, kuten viljaa, pölyä tai metallijauheita. Vakavien seurausten aktiviteetit. Älä käytä tuotetta, jos sen vikaantuminen voi johtaa loukkaantumiseen, kuolemaan tai vakaviin ympäristövahinkoihin. Radiotaajuushäiriöt. Tämä tuote on radiotaajuisia päästöjä koskevien määräysten mukainen. Tällaiset päästöt tuotteesta voivat vaikuttaa haitallisesti muiden elektronisten laitteiden toimintaan ja saattaa aiheuttaa niiden toimintahäiriöitä.

Asennus

Varmista ennen tuotteen asentamista, että se on ladattu täyteen. Tarkasta silmämääräisesti, ettei tuotteessa ole vaurioiden merkkejä (esim. halkeamia tai kolhuja). Varmista, että akun navoissa ei ole likaa, hapettumia tai korroosiota. Asenna tuote mihin tahansa asentoon vaaka- tai pystysuoraan, paitsi liittimet alaspäin. Noudata seuraavia asennusprosessin vaiheita:

1. Poista alkuperäinen akku valmistajan ohjeiden mukaisesti.
2. Vertaa alkuperäisen akun korkeutta tuotteeseen. Jos alkuperäisen akun mitat ovat suuremmat kuin tuote, säädä korkeus mahdollisimman tarkasti alkuperäisen akun mukaiseksi mukana toimitetuilla välikappaleilla ja vaahtomuovilla. Lisätietoja asennuksesta on akun asennusoppaassa.
3. Kiinnitä akku tiukasti akkualustalle/koteloon varmistaen, että akun kaapelit ylettyvät molempiin sen napoihin.
4. Kiinnitä positiivinen (+) akkukaapeli positiivisen (+) akun napaan ja negatiivinen (-) akkukaapeli negatiiviseen (-) akun napaan mukana toimitetulla kiinnityslaitteella. Varmista, että akkukaapelit ovat oikein päin.
5. Kiinnitä akku tiukasti 70–90 lb-ft kiristysmomentilla. Älä ylikiristä.

Akun sovitus

Seuraava taulukko kuvaa tiedot akun sovituksesta ja vastaavista välikappaleista ja vaahtomuovista, jotka tarvitaan oikean korkeuden, leveyden ja pituuden saavuttamiseen jälkiasennussovelluksissa.

Malli	Akun sovitus Välikappaleet
NLP5	BTZ5S Ei ole
	BTX4L-BS Ei ole
	BT X 5 L- B S (1) 20mm
	BT X 7L-BS (1) 20mm, (1) 24mm
NLP9	BTX7A-BS Ei ole
	BTX9-BS (1) 12.5mm
NLP14	BTX12-BS (1) 12.5mm, (1) 25mm
	BTX14-BS (2) 25mm
	BTX16-BS (1) 17mm, (2) 25mm
	B16A-AB	(1) 12.5mm, (3) 25mm
	BTZ10S Ei ole
NLP20	BT X 20L-BS	(1) 12mm, (1) 15mm
	B50-N18L-A3 (2) 15mm, (4) 7.5mm Foam
	B16CL-B	(3) 15mm, (3) 7.5mm Foam
NLP30	BTX30L Ei ole

Vianetsintä

Dynaaminen BMS.

Tuotteessa käytetään dynaamista akunhallintajärjestelmää (BMS), joka valvoo sen sisäisiä litiumionikennoja ja erottaa ne, jos ilmenee vika. BMS suojaa ylilatauksen, ylikuormituksen, ylivirran, oikosulun, ylilämpötilan ja alilämpötilan aiheuttamilta vikatilanteilta. BMS sisältää myös kennojen tasapainotuksen ylläpitäen jännitetasapainoa yksittäisten kennojen välillä akun optimaalisen toiminnan varmistamiseksi. BMS toipuu automaattisesti vikatilanteista ilman käyttäjän toimenpiteitä.

Äärimmäisen kylmissä lämpötiloissa akku voi aluksi olla hidas tuottamaan virtaa. Jos näin tapahtuu, yritä käynnistää laite uudelleen. Toistetut yritykset kuumentavat litiumkennoja ja sallivat niiden tuottaa riittävästi virtaa. Litiumkennojen suojaamiseksi BMS ei salli latausta alle -10 °C lämpötilassa. Kun akun lämpötila on -10 °C tai korkeampi, lataus on mahdollista.

Litiumkennojen suojaamiseksi BMS ei salli latausta tai purkamista, kun akun lämpötila saavuttaa 60 °C. Tämä tilanne voi tapahtua korkeassa ympäristön lämpötilassa tai toistuvien käynnistysyritysten tapauksessa, jotka kuumentavat akun. Kun akku on jäähtynyt, BMS sallii lataamisen ja purkamisen.

	PalautusprosessiSuojaus
Ylilataus	Palautuu, kun ulkoinen kuorma kytketään.
Ylipurkaus	Palautuu, kun lataus kytketään.
Ylivirta	Palautuu, kun ulkoinen kuorma poistetaan.
Oikosulku	Palautuu, kun ulkoinen kuorma poistetaan.
Ylilämpötila	Palautuu, kun palautuu käyttölämpötila-alueelleen.
Alilämpötila	Palautuu, kun palautuu käyttölämpötila-alueelleen.

Lataaminen

Lataa tuote kytkemällä yhteensopiva litiumionilaturi positiiviseen (+) ja negatiiviseen (-) akun napaan. Suositeltava latausjännite on 14,6 V. Tuote käyttää edistynyttä litiumionitekniikkaa, joka mahdollistaa nopean latauksen. Tässä on taulukko latausajoista, jotka perustuvat 100-prosenttiseen purkautumissyvyyteen (DOD) käytettäessä suositeltuja NOCO Genius Smart -akkulatureita:

Latausajat NOCO GENIUS -latureilla.

	GENIUS1 GENIUS5GENIUS2 GENIUS10
NLP5	2 h	1 h	24 min	-
NLP9	3 h	1,5 h	36 min	-
NLP14	4 h	2 h	48 min	24 min
NLP20	7 h	3,5 h	1,4 h	42 min
NLP30	8 h	4 h	1,6 h	48 min

Tekniset tiedot
NLP5 NLP14NLP9 NLP20 NLP30

BCI-koko 5		9	14	20	30
Tyyppi	Litium-ioni
Kemia	Litiumionifosfaatti (LiFePO4)
Nimellisjännite (V)	12,8
Ampeeritunnit	2	3	4	7	7,8
Wattitunnit (Wh)	25,6	38,4	51,2	89,6	99,84
Aloitusvirta	250	400	500	600	700
Jatkuva virta	20A	30A	40A	70A	80A
Latausjännite (V)	14,6 V
Latausvirta (A)	6 A (maks.)	9 A (maks.)	12 A (maks.)	21 A (maks.)	24 A (maks.)
Käyttölämpötila	-20 °C – +60 °C
Latauslämpötila	-20 °C – +50 °C
Säilytyslämpötila	-20 °C – +60 °C
Kotelon suojaus	IP66-vesitiiviysluokitus
Mitat: tuumaa (cm)	3,35x4,45x2,76(8,5x11,3x7,01)	3,66x5,87x3,43(9,29x14,9x8,71)	3,66x 5,87x3,43(9,29x14,9x8,71)	5,0x6,9x3,4(12,7x17,5x8,6)	7,0x6,5x5,0(17,7x16,5x12,7)
Paino lbs (kg)	1,5 (0,69)	2,29 (1,03)	2,58 (1,17)	3,73 (1,7)	5,0 (2,27)

NOCO:n viiden (5) vuoden rajoitettu takuu.

NOCO takaa, että tässä tuotteessa ("Tuote") ei ole materiaali- ja valmistusvirheitä viiden (5) vuoden ajan ostopäivästä lukien ("Takuuaika"). Takuuaikana ilmoitettujen virheiden tapauksessa NOCO korjaa tai korvaa vialliset tuotteet oman harkintansa mukaan ja NOCO:n teknisen tuen analyysin perusteella. Varaosat ja tuotteet ovat uusia tai käyttökuntoisia, toiminnallisesti ja suorituskykyisesti verrattavissa alkuperäiseen osaan, ja niiden takuuta on jäljellä alkuperäisen takuuajan loppuun.

NOCO:N VASTUU TÄSSÄ ON ERITYISESTI RAJOITETTU VAIHTOON TAI KORJAUKSEEN. SIINÄ MÄÄRIN, KUIN LAKI SEN SALLII, NOCO EI OLE VASTUUSSA MISTÄÄN TUOTTEEN OSTAJALLE TAI MILLEKÄÄN KOLMANNELLE OSAPUOLELLE AIHEUTUVASTA ERITYISESTÄ, EPÄSUORISTA TAI SEURAUKSELLISESTA VAHINGOISTA, ESIMERKIKSI MUTTA NÄIHIN RAJOITTUMATTA, MENETETYT TUOTOT, OMAISUUSVAHINGOT TAI HENKILÖVAHINGOT, JOTKA LIITTYVÄT TUOTTEESEEN, VAIKKA NOCO ON TIETOINEN SELLAISTEN VAHINKOJEN MAHDOLLISUUDESTA. TÄSSÄ ESITETTY TAKUU KORVAA KAIKKI MUUT ILMAISTUT, OLETETUT, LAINSÄÄDÄNNÖLLISET TAI MUUT TAKUUT, SISÄLTÄEN MUTTA RAJOITTUMATTA, OLETETUT TAKUUT SOVELTUVUDESTA KAUPANKÄYNTIIN JA SOPIVUUDESTA TIETTYYN TARKOITUKSEEN, SEKÄ NE, JOTKA MUODOSTUVAT KAUPANKÄYNNISTÄ, KÄYTÖSTÄ TAI KAUPANKÄYNNIN KÄYTÄNNÖISTÄ. TAPAUKSISSA, JOISSA SOVELLETTAVA LAINSÄÄDÄNTÖ EDELLYTTÄÄ TAKUITA, EHTOJA TAI VELVOITTEITA, JOITA EI VOIDA SULKEA POIS TAI MUUTTAA, TÄMÄ KOHTA PÄTEE KYSEISEN LAINSÄÄDÄNNÖN SALLIMASSA SUURIMMASSA MAHDOLLISESSA LAAJUUDESSAAN.

Tämä takuu annetaan vain tuotteen alkuperäiselle ostajalle ostettaessa tuote NOCO:Ita tai NOCO:n hyväksymältä jälleenmyyjältä tai jakelijalta, eikä sitä voida nimetä tai siirtää. Takuupyynnön esittämiseksi ostajan on: (1) pyydettävä ja hankittava tavarapalautuksen ("RMA") numero ja palautuspaikan tiedot ("Palautuspaikka") NOCO-tuelta, sähköpostitse osoitteesta [e-mail] tai soittamalla numeroon 1 800 456.6626, ja (2) lähetettävä tuote ja RMA-numero palautuspaikkaan. ÄLÄ LÄHETÄ TUOTETTA ENNEN KUIN OLET SAANUT RMA:N NOCO-TUELTA.

Alkuperäinen ostaja on vastuussa (ja hänen on suoritettava ennakkomaksu) kaikista pakkaus- ja kuljetuskustannuksista tuotteiden lähettämiseksi takuuhuoltoon.

POISLUKIEN EDELLÄ MAINITUN, TÄMÄ ONGELMATON TAKUU EI PÄDE EIKÄ SITÄ SOVELLETA TUOTTEILLE, JOITA: (a) on käytetty väärin, käsitelty väärin, laiminlyöty, käsitelty huolimattomasti, ovat joutuneet onnettomuuksiin, on varastoitu väärin tai on käytetty äärimmäisen jännitteen tai lämpötilan olosuhteissa, altistettu iskuille tai tärinälle, joka ylittävät NOCO:n turvallisen ja tehokkaan käytön suositukset; (b) on asennettu, käytetty tai huollettu väärin; (c) on muunnettu/muokattu ilman NOCO:n nimenomaista kirjallista suostumusta; (d) on purkanut, muuttanut tai korjannut muu kuin NOCO; e) joiden virheistä ilmoitettiin takuuajan jälkeen.

ONGELMATON TAKUU EI KATA SEURAAVIA: (1) normaali kuluminen; (2) kosmeettiset vauriot, jotka eivät vaikuta toimintaan, ja (3) tuotteet, joiden NOCO-sarjanumero puuttuu, sitä on muutettu tai se on peitetty.

Nämä ehdot pätevät tuotteelle vain takuuaikana. Ongelmaton takuu mitätöityy joko tietyn ajan kuluttua ostopäivästä (sarjanumeron päivästä luettuna, jos ostokuittia ei ole) tai tässä asiakirjassa aiemmin mainittujen tilanteiden takia.

Kuitilla:

5 vuotta: Ei veloitusta. Ostokuitin kanssa takuujakso alkaa ostopäivästä.

El kuittia:

5 vuotta: Ei veloitusta. Ilman ostokuittia takuujakso alkaa sarjanumeron päivästä.

Suosittelemme rekisteröimään NOCO-tuotteesi ostokuitin lataamiseksi ja takuun voimassaolopäivien jatkamiseksi. Voit rekisteröidä NOCO-tuotteesi verkossa osoitteessa no.co/register. Jos sinulla on kysyttävää takuuseen tai tuotteeseen liittyen, ota yhteyttä NOCO-tukeen (sähköposti ja puhelinnumero on annettu edellä) tai kirjoita osoitteeseen: The NOCO Company, 30339 Diamond Parkway, #102, Glenwillow, OH 44139 USA.
