MANUALE UTENTE FR 30 E 45 TOUCH Ghibli & Wirbel

ITALIANO....ITALIANO -1

(Istruzioni originali)

La ringraziamo per aver scelto un nostro prodotto per la pulizia dei suoi ambienti.

La lavasciuga pavimenti da lei acquistata è stata progettata per soddisfare l'utilizzatore in termini di semplicità di utilizzo e affidabilità nel tempo.

Noi siamo coscienti che un buon prodotto per restare tale, nel tempo, necessita di continui aggiornamenti mirati a soddisfare le aspettative di chi, quotidianamente, ne fa uso. In tal senso, noi ci auguriamo di avere in lei non solo un cliente soddisfatto ma anche un partner che non esita a trasmetterci opinioni e idee derivanti dalla personale quotidiana esperienza.

Indice

Dati tecnici IT-3

1.1 Introduzione IT-5
2.1 Conoscenza della macchina......IT-5
3.1 Disimballo......IT-5

3.1.a - Dotazione macchina IT-5

4.1 Assemblaggio componenti......IT-5

4.1.a - Montaggio del tergitore IT-5
4.1.b - Montaggio spazzola......IT-5

5.1 Pannello di controllo e comando IT-6
6.1 Riempimento serbatoio......IT-6
7.1 Funzionamento IT-7

7.1.a - Controlli prima dell'uso IT-7
7.1.b - Collegamento elettrico IT-7

7.1.c - Preparazione macchina e scelta ciclo......IT-7

7.1.d - Uso della macchina IT-7
7.1.e - Fine uso e spegnimento IT-8

7.1.f - Allarme massimo livello acqua di recupero......IT-8

8.1 Scarico acqua di recupero IT-8
9.1 Manutenzione e pulizia IT-9

9.1.a - Svuotamento e pulizia serbatoio acqua pulita IT-9

9.1.b - Pulizia serbatoio acqua di recupero......IT-9

9.1.c - Pulizia tergitore IT-9
9.1.d - Pulizia filtro acqua pulita IT-10
9.1.e - Sostituzione spazzola......IT-10
9.1.f - Sostituzione gomme tergitore IT-10
9.1.g - Pulizia filtro serbatoio acqua di recupero......IT-10
9.1.h - Sostituzione fusibili ..... IT-11
9.1.i - Regolazione tergitore...... IT-11

Problemi - cause - rimedi....IT-12

10.1 Garanzia......IT-13

Schemi elettrici......IT-14

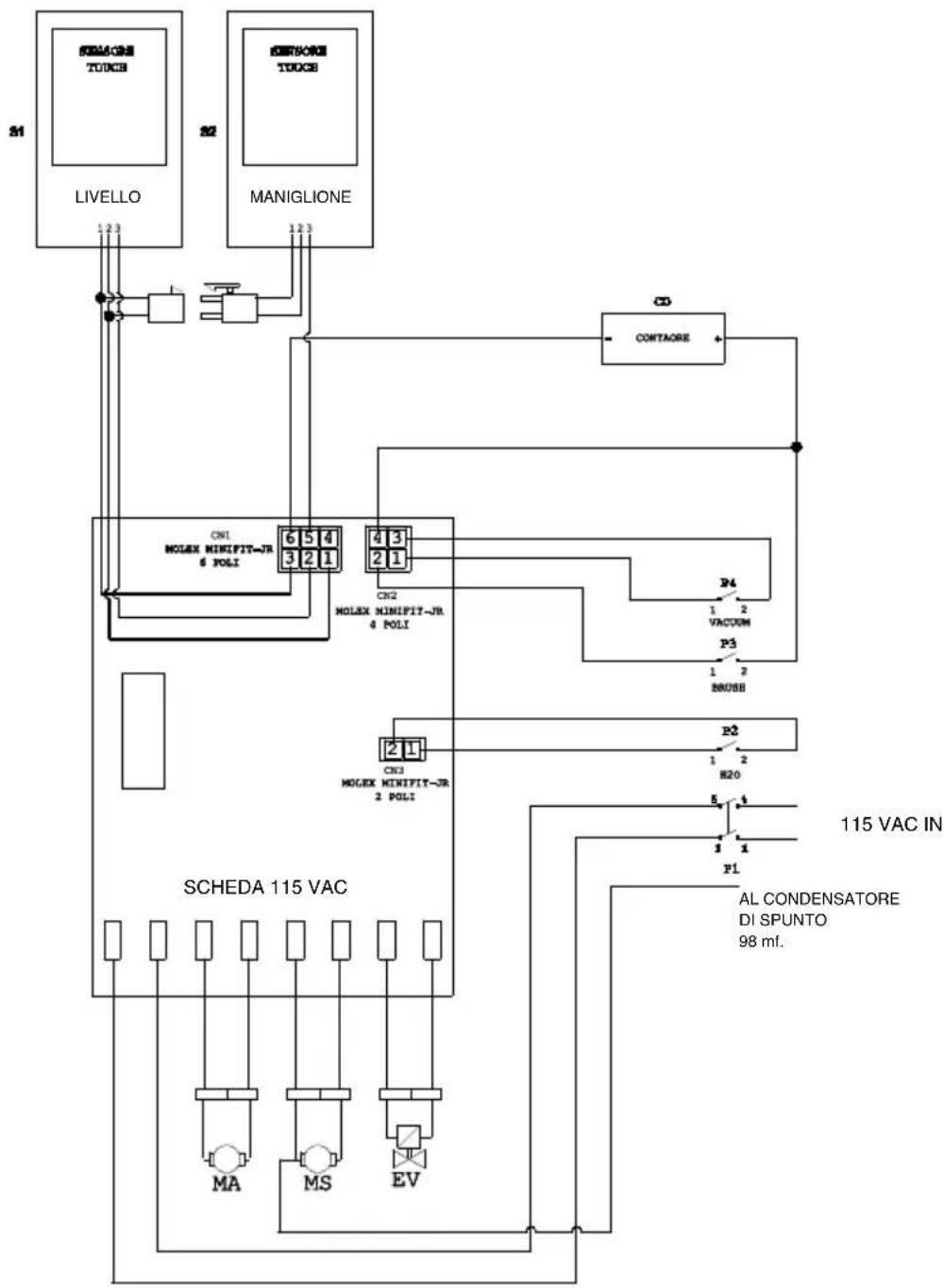

FR 30 - FR 45 TOUCH 115 VAC......IT-14

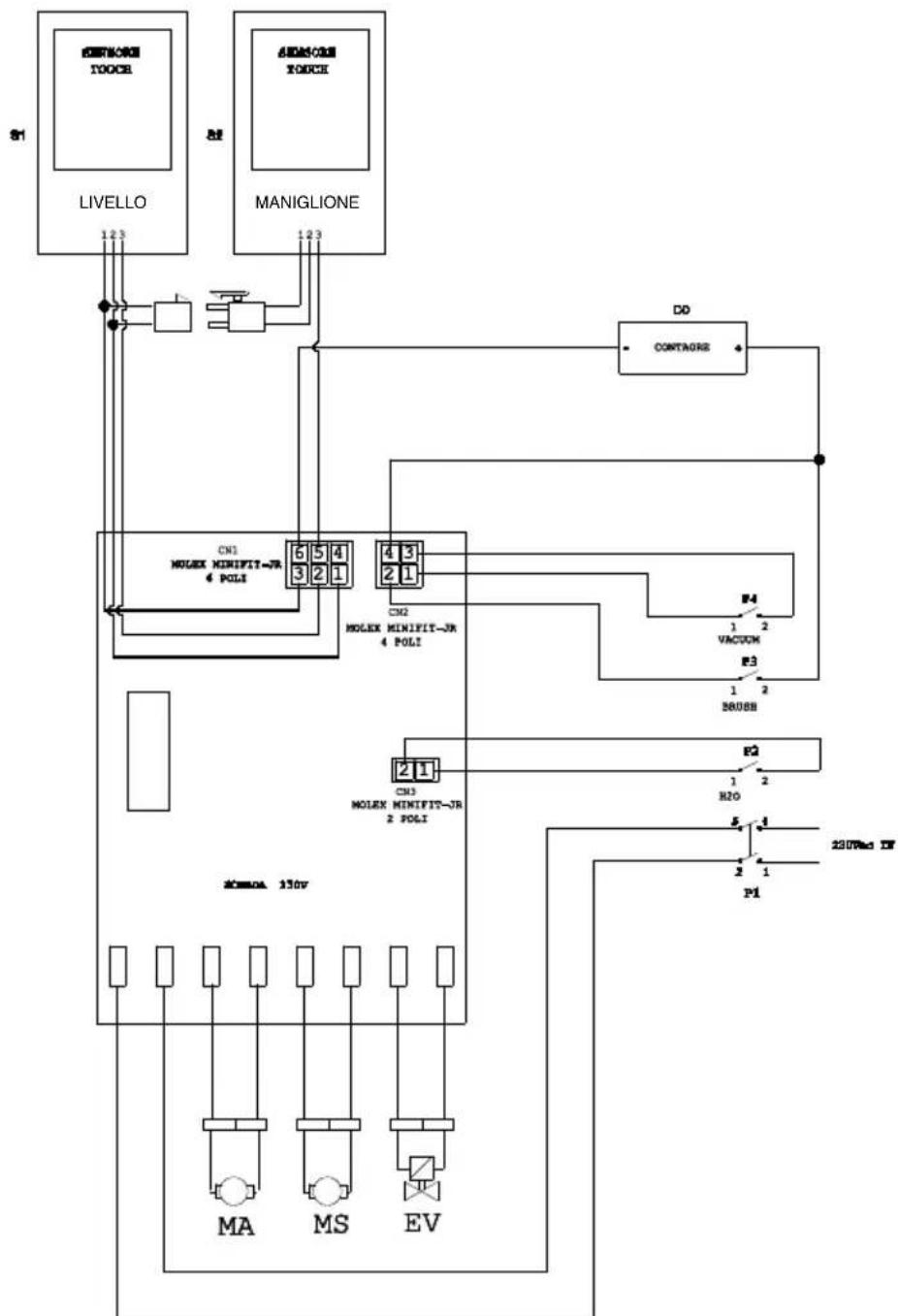

FR 30 - FR 45 TOUCH 230 VAC IT-15

Dati tecnici

Tipo di guida Operatore a terra
Caratteristiche
Tensione di alimentazione Vedi targhetta dati tecnici
Potenza installata 850 W
Avanzamento Manuale
Larghezza pista lavaggio * 430 mm
Larghezza di aspirazione 650 mm
Spazzole / pad
Diametro / Numero 430mm/17"x1
Potenza motore / numero 450 Wx1
Velocità motore 140 giri/min.
Pressione specifica 33 gr/cm	2
Aspirazione
Potenza motore 400 W
Depressione 1189 mmH	_2O
Portata d'aria 28 l / sec
Rumorosità 63 dB
Serbatoio
Riciclo No
Capacità soluzione 30 l
Capacità recupero	33 l
Dimensioni (lxwxh) senza tergitore	1210 x 560 x 1020 mm
Vibrazioni ISO 5349 m/sec ^2	< 2,5
Peso
Peso a vuoto	70,5 Kg
Peso ordine marcia GVW 100,50 Kg
Accessori
Spazzola PPL ø 0,9 40.0002.00
Paraspruzzi spazzola 24.0237.00
Gomma tergitore anteriore 39.0129.00
Gomma tergitore posteriore 39.0130.00
Accessori a richiesta
Spazzola PPL strong ø 0,7 40.0102.00
Spazzola tynex ø 1,2 grit 80 40.0202.00
Trascinatore 40.1007.00
Gomma tergitore anteriore antiolio 39.0131.00
Gomma tergitore posteriore antiolio 39.0132.00

1.1 INTRODUZIONE

PERICOLO:

Prima di utilizzare la macchina leggere attentamente il libretto "AVVERTENZE DI SICUREZZA PER LAVASCIUGA PAVIMENTI" allegato al presente.

2.1 CONOSCENZA DELLA MACCHINA (Fig. 1)

1) Maniglione di guida.
2) Cruscotto comandi.
3) Leva azionamento tergipavimento.
4) Rubinetto erogazione acqua.
5) Serbatoio soluzione.
6) Coperchio serbatoio.
7) Apertura carico acqua pulita.
8) Ruote.
9) Flangia rotazione spazzola.
10) Spazzola.
11) Tergipavimento.
12) Tubo scarico acqua di recupero.
13) Tubo aspirazione acqua tergipavimento.
14) Serbatoio acqua di recupero.
15) Tubo di livello / scarico acqua pulita.
16) Spina collegamento elettrico.
17) Filtro acqua pulita.
18) Ruote pivottanti.
19) Pedale salita / discesa spazzola.
20) Sensore touch avviamento trazione e rotazione spazzole.

3.1 DISIMBALLO (Figg. 1-2)

Una volta rimosso l'imballo come indicato nelle istruzioni riportate sull'imballo stesso, controllare l'integrità della macchina e di tutti i componenti in dotazione.

Se si riscontrano danni evidenti contattare il concessionario di zona e il trasportatore entro 3 giorni dal ricevimento.

• Rimuovere la busta (21) contenente gli accessori.
• Tagliare la reggia (22).
• Rimuovere i blocchi (23) e (24) in legno.

• Sollevare la flangia spazzola (9) premen-do sul pedale (19) (vedi relativo paragra-fo).

• Sollevare il supporto tergitore (25) sollevando la maniglia (3 Fig. 1) (vedi relativo paragrafo).

• Posizionare uno scivolo e scaricare la macchina dal bancale.

3.1.a - Dotazione macchina (Fig. 3)

Gli accessori in dotazione sono i seguenti:

10) Spazzola.
11) Tergitore.
26) Tubo flessibile carico acqua.
27) Manuale d'uso e manutenzione della macchina.
28) Gancio antistrappo.
29) Fusibili.
30) Filtro per bocca serbatoio acqua pulita.

4.1 ASSEMBLAGGIO COMPONENTI

4.1.a - Montaggio del tergitore (Fig. 4)

• Allentare i due volantini (31) presenti sul tergitore (11).
• Montare il tergitore (11) sul supporto (25) serrando i due volantini (31).
• Collegare il tubo (13) al raccordo (32) del tergitore.

NOTA:

Effettuare le precedenti operazioni con il supporto tergitore abbassato.

4.1.b - Montaggio spazzola (Fig. 5)

PERICOLO:

Operazione da affettuarsi in due persone!

• Sollevare leggermente la flangia (9) rotazione spazzola e rimuovere la protezione in polistirolo (33).
• Montare la spazzola come descritto nel paragrafo "sostituzione spazzola".

5.1 PANNELLO DI CONTROLLO E COMANDO (Fig. 6)

20) Sensore avviamento rotazione spazzola/e

Agendo sul sensore (20) con interruttore

" e interruttore (39) " " premuti avvia la rotazione della/e spazzola/e e l'erogazione dell'acqua.

34) Interruttore generale

Premuto in posizione "I" si illumina dando tensione alla macchina.

Premuto in posizione "0" si spegne togliendo tensione.

35) Interruttore avviamento aspiratore

Il funzionamento dell'interruttore è abilitato dall'interruttore (34) in posizione "I".

Premere l'interruttore in posizione "I", si illumina e si avvia il funzionamento dell'a-spiratore.

37) Indicatore ore di funzionamento

Indica le ore di funzionamento della macchina.

38) Interruttore abilitazione rotazione spazzola

Premere l'interruttore (38), si abilita la rotazione della spazzola; il funzionamento delle stesse è comandato dal sensore (20); con spazzole in rotazione si illumina il pulsante. Per disabilitare la rotazione della spazzola, premere l'interruttore (38)

39) Interruttore elettrovalvola acqua

Il funzionamento dell'interruttore è abilitato dall'interruttore (38) in posizione "I".

Premere l'interruttore (39), si predispone l'apertura dell'elettrovalvola acqua, il funzionamento della stessa è comandato dal sensore (20); con elettrovalvola aperta si illumina l'interruttore.

La quantità di acqua è regolabile tramite il rubinetto (4).

4) Rubinetto regolazione quantità acqua

Ruotare il rubinetto (4) in senso antiorario per aumentare la quantità di soluzione, viceversa per diminuirla.

6.1 RIEMPIMENTO SERBATOIO (Fig. 7)

AVVERTENZA:

Introdurre nel serbatoio solo acqua pulita di rete con temperatura non superiore a 50°C.

• Prelevare il tubo (26) in dotazione, collegare l'estremità (26a) a un rubinetto e l'estremità (26b) inserirla nel serbatoio (5).
• Controllare che il rubinetto (40) sia aperto.
• Aprire il rubinetto e riempire il serbatoio (5).
• Il livello dell'acqua contenuta nel serbatoio è visualizzato sul tubo trasparente (15).
• Versare nel serbatoio il liquido detergen- te.

NOTA:

Utilizzare solo detergenti non schiumosi, per la quantità attenersi alle istruzioni del produttore del detergente e al tipo di sporco.

PERICOLO:

In caso di contatto del detergente con occhi e pelle o in caso di ingerimento fare riferimento alla scheda di sicurezza e di impiego del produttore del detergente.

7.1.a - Controlli prima dell'uso

• Controllare che il tubo (12) di scarico del serbatoio di recupero sia correttamente agganciato e correttamente tappato.
• Controllare che il raccordo (41) posto sul tergipavimento (11) non sia ostruito e che il tubo sia correttamente collegato.
• Controllare che il tubo (15) di scarico acqua pulita sia correttamente agganciato agli appositi supporti e che il rubinetto (40) sia aperto.

7.1.b - Collegamento elettrico

• Introdurre il cavo (42) di una prolunga nel gancio antistrappo (28) bloccandolo come indicato in figura.
• Collegare la presa (43) della prolunga (42) alla spina (16) della macchina.
• Collegare il cavo di alimentazione ad una presa di rete avente portata minima di 10A.

AVVERTENZA:

• Accertarsi che l'impianto elettrico di rete sia provvisto di interruttore differenziale (tipo salvavita).
• Svolgere completamente il cavo di alimentazione elettrica prima di mettere in funzione l'apparecchio.
• Utilizzare una prolunga elettrica solo se in perfetto stato; assicurarsi che la sezione sia appropriata alla potenza dell'apparecchio.
• Non lasciare mai scorrere il cavo di alimentazione su spigoli taglienti ed evitare di schiacciarlo.

7.1.c - Preparazione macchina scelta ciclo (Figg. 6-9)

• Premere l'interruttore (34).
• Sganciare la leva (3 Fig. 9) ed abbassarla; il tergipavimento (11 Fig. 9) scende.
• Premere il pedale (19 Fig. 9), sganciar-

lo dall'apposito aggancio e sollevarlo, la spazzola (10 Fig. 9) si abbassa.

Ciclo di lavoro:

- La macchina ha la possibilità di effettuare 4 cicli di lavoro:

Ciclo solo asciugatura:

- Per effettuare solo il ciclo di asciugatura premere l'interruttore (35), si avvia l'aspiratore.

Ciclo solo spazzolatura:

- Per effettuare solo il ciclo di spazzolatura premere l'intrerruttore (38) per abilitare la rotazione della spazzola.

Sfiorare il sensore posizionato sul maniglione per avviare la rotazione della/e spazzola/e.

Ciclo lavaggio, spazzolatura:

- Premere l'interruttore (38) per abilitare la rotazione della spazzola; premere l'interruttore (39) per abilitare l'erogazione dell'acqua.

Sfiorare il sensore posizionato sul maniglione per avviare la rotazione della/e spazzola/e e l'erogazione dell'acqua.

Ciclo di lavaggio, spazzolatura, asciugatura:

- Premere l'interruttore (35) per avviare l'a- spiratore, l'interruttore (38) per abilitare la rotazione della spazzola e premere l'in- terruttore (39) per abilitare l'erogazione dell'acqua.

Sfiorare il sensore posizionato sul maniglione per avviare la rotazione della/e spazzola/e e l'erogazione dell'acqua.

7.1.d - Uso della macchina (Fig. 1)

- Dopo aver avviato la macchina e scelto il tipo di ciclo, iniziare le operazioni di pulizia spingendo la macchina tramite il maniglione (1).

NOTA:

Fare attenzione ai pavimenti particolarmente delicati; non utilizzare la macchina ferma con la rotazione della spazzola inserita.

NOTA:

La corretta pulizia e asciugatura del pavimento si effettua procedendo con la macchina in avanti, procedendo in retromarcia la macchina non asciuga; in questa fase sollevare sempre il tergitore per evitare danni alle racle.

- Eventualmente regolare la quantità di acqua di lavaggio tramite il rubinetto (4 Fig. 1).

7.1.e - Fine uso e spegnimento (Fig. 6-10)

• Alla fine delle operazioni di pulizia prima di spegnere la macchina fermare l'ero-gazione dell'acqua e la rotazione della spazzola agendo sugli interruttori (39) e (38).
• Sollevare la spazzola premendo il pedale (19 Fig. 10) fino a finecorsa agganciandolo nell'apposito incastro.
• Proseguire con l'aspiratore inserito per aspirare tutto il liquido presente nel pavimento, quindi spegnere l'aspiratore pre-mendo l'interruttore (35 Fig. 6).
• Sollevare il tergipavimento (11 Fig. 10) sollevando la leva (3 Fig. 10).

AVVERTENZA:

Sollevare sempre il tergitore e la testata alla fine dei lavori di pulizia in quanto si evita la deformazione delle racle in gomma e delle setole.

• Premere l'interruttore (34 Fig. 6) su "0" per spegnere la macchina.
• Scollegare la spina dalla presa di alimentazione elettrica.

7.1.f - Allarme massimo livello acqua di recupero (Fig. 11)

Se durante l'uso della macchina l'aspiratore si spegne vuol dire che il livello del liquido presente nel serbatoio di recupero ha raggiunto il livello masimo.

Recarsi presso la stazione di scarico acqua e scaricare il serbatoio di recupero come indicato nel relativo paragrafo.

NOTA:

Per il corretto funzionamento dei sensori di livello è necessaria una accurata pulizia dell'interno del serbatoio (14 Fig. 14).

8.1 SCARICO ACQUA DI RECUPERO

(Fig. 12)

Alla fine del ciclo di lavaggio oppure quando il serbatoio (14) dell'acqua di recupero risulta pieno è necessario svuotarlo agendo come segue:

NOTA:

Per lo smaltimento dell'acqua di recupero attenersi alle norme vigenti nel paese di utilizzo della macchina.

• Posizionarsi con la macchina vicino a una piletta di scarico.
• Staccare il tubo (12) dal supporto.
• Togliere il tappo (43) dal tubo (12) e scaricare completamente l'acqua contenuta nel serbatoio.

NOTA:

E' possibile modulare la quantità di acqua che fuoriesce premendo la parte finale del tubo (12).

- Reinserire il tappo (43) sul tubo (12) e ri- posizionarlo sul relativo supporto.

9.1 MANUTENZIONE E PULIZIA

AVVERTENZA:

Tutte le operazioni di manutenzione devono essere effettuate con macchina spenta e serbatoio vuoti.

OPERAZIONI DA EFFETTUARSI OGNI GIORNO

9.1.a - Svuotamento e pulizia serbatoio acqua pulita (Fig. 13)

AVVERTENZA:

Alla fine delle operazioni di lavaggio è obbligatorio scaricare e pulire il serbatoio (5) dell'acqua pulita per evitare depositi o incrostazioni.

Dopo aver scaricato il serbatoio dell'acqua di recupero scaricare il serbatoio dell'acqua pulita agendo come segue:

• Posizionarsi con la macchina su una piletta di scarico.
• Staccare il tubo (15) dagli appositi agganci, chiudere il rubinetto (40), abbassare il tubo a terra sulla piletta di scarico, aprire il rubinetto (40) e lasciare scaricare completamente l'acqua.
• Lavare l'interno del serbatoio lasciando il tubo di scarico aperto e introducendo acqua pulita dall'apertura superiore.
• Alla fine della pulizia sollevare il tubo (15), lasciando il rubinetto (40) aperto; agganciare il tubo negli appositi incastri.
• Per scaricare completamente l'acqua dal serbatoio (5) staccare il tubo (44) dal raccordo rapido (45) quindi ruotare il raccordo verso il basso lasciando scaricare completamente l'acqua; oppure rimuovere il coperchio filtro (46).

9.1.b - Pulizia serbatoio acqua di recupero (Fig. 14)

AVVERTENZA:

Alla fine delle operazioni di lavaggio è obbligatorio pulire il serbatoio dell'acqua di recupero per evitare depositi o incrostazioni ed il proliferare di batteri, odori, muffe.

• Scaricare l'acqua di recupero come indicato nel relativo paragrafo posizionandosi con la macchina su una piletta di scarico.
• Rimuovere il coperchio (6).
• Lasciando il tubo (12) abbassato e il tappo rimosso, tramite un tubo versare acqua corrente all'interno del serbatoio (14), pulendolo fino a che dal tubo di scarico fuoriesca acqua pulita.
• Rimontare il tutto procedendo in senso inverso.

9.1.c - Pulizia tergitore (Fig. 4)

Per effettuare una corretta pulizia del tergitore (11) è necessario rimuoverlo agendo come segue:

• Staccare il tubo (13) dal tergitore (11).
• Allentare i pomelli (32) e rimuovere il tergitore (11).
• Lavare il tergitore e in particolar modo le gomme (47) e l'interno del raccordo di aspirazione (32).

NOTA:

Se durante il lavaggio si nota che le gomme (47) si presentano rovinate o usurate è necessario sostituirle o girarle.

- Rimontare il tutto procedendo in senso inverso.

OPERAZIONI DA EFFETTUARSI SECONDO NECESSITÀ

9.1.d - Pulizia filtro acqua pulita (Fig. 15)

NOTA:

Prima di effettuare la pulizia del filtro accertarsi che il serbatoio dell'acqua pulita sia vuoto.

• Svitare e togliere il coperchio (46).
• Rimuovere il filtro (17) e lavarlo in acqua corrente.
• Rimontare il filtro (17) nell'apposita sede, quindi avvitare il coperchio (46).

9.1.e - Sostituzione spazzola (Figg. 6-16)

Si rende necessaria la sostituzione della spazzola quando la stessa si presenta usu-rata di 2 cm oppure va sostituita in funzione al tipo di pavimento da lavare; per la sostitu-zione, agire come segue:

• Sollevare la spazzola agendo sul pedale come indicato nel relativo paragrafo.
• Infilare una mano sotto il gruppo porta-spazzola (9 Fig. 16); per sganciare la spazzola ruotarla con un colpo secco nel senso di rotazione.
• Sostituire la spazzola agganciandola a mano alla flangia portaspazzola (9 Fig. 16).
• Abbassare la flangia portaspazzola (9 Fig. 16) agendo sul pedale come indicato nel relativo paragrafo.
• Premere l'interruttore (34 Fig. 6) su "I".
• Premere l'interruttore (38 Fig. 6) per abilitare la rotazione della spazzola.
• Agire sul sensore (20) posizionato sul maniglione per avviare la rotazione della spazzola.
• Spegnere la macchina premendo l'interruttore (34 Fig. 6) su "0".

9.1.f - Sostituzione gomme tergitore (Fig. 17)

Quando si nota che l'asciugatura del pavimento risulta difficoltà o che nel pavimento rimangono alcune tracce di acqua è necessario controllare lo stato di usura delle gomme del tergitore (47):

• Rimuovere il gruppo tergitore (11) come indicato nel paragrafo "Pulizia tergitore".
• Premere il fermo (48) ed aprire la maniglia a ripresa (49).
• Rimuovere le due barrette di fermo gomma (50) e rimuovere la gomma esterna (51).
• Allentare i due tenditori (52) e rimuovere la barra di fermo (53) e la gomma interna (54).

NOTA:

Quando le gomme (51) o (54) sono usurate da un lato, per una volta, possono essere capovolte.

• Sostituire o capovolgere le gomme (51) o (54) senza invertirle.
• Rimontare il tutto procedendo in senso inverso.

NOTA:

È possibile avere due tipi di gomme:

Gomme in para per tutti i tipi di pavimento e gomme in poliuretano per pavimenti di officine meccaniche, sporchi di olio.

9.1.g - Pulizia filtro serbatoio acqua di recupero (Fig. 18)

Rimuovere il coperchio superiore per accedere all'interno del serbatoio acqua di recupero.

• Allentare il pomello (55) e rimuovere il fil- tro (56).
• Lavare il filtro (56) con acqua corrente e rimontarlo in macchina serrando il po-mello (55).

9.1.h - Sostituzione fusibili (Figg. 8-19)

AVVERTENZA:

Sostituire il fusibile bruciato con uno di pari amperaggio.

• Staccare la spina (16 Fig. 8) dalla presa (43 Fig. 8).
• Togliere il coperchio (57 Fig. 19) svitando le viti (58 Fig. 19) per accedere al fusibile.
• Rimontare il coperchio (60 Fig. 19) e il co-perchio (57 Fig. 19).

9.1.i - Regolazione tergitore (Fig. 20)

- È possibile regolare la posizione del tergitore in altezza e regolare l'incidenza delle racle sul pavimento.

Regolazione in altezza

• Abbassare il tergitore agendo sull'apposita leva.
• Allentare la vite (65) e alzare o abbassare la ruota (65a) fino a posizionare il tergitore nella posizione voluta, quindi avvitare la vite 65).

Regolazione incidenza

• Abbassare il tergitore agendo sull'apposita leva.
• Avviare l'aspiratore e procedere per qualche metro, quindi spegnere l'aspiratore e fermare la macchina.
• Controllare l'incidenza delle gomme (47) sul pavimento

Fig. A = troppo schiacciata

Fig. B = troppo sollevata

Fig. C = posizione corretta

- Per la regolazione agire sul pomello grigio (66) ruotandolo in senso antiorario l'incidenza aumenta, viceversa diminuisce.

PROBLEMI - CAUSE - RIMEDI

PROBLEMA CAU	SA RIMEDIO
Premendo l'interruttore (34) la macchina non si accende.	Interruttori di linea in posizione “0”.Cavo di alimentazione elettrica scollegato.	Premere l'interruttore di linea.Collegare il cavo.
Spazzola non ruota. Scheda funzioni danneggia-ta.Sensore touch sul maniglio-ne guasto.Motore spazzola danneggia-to.Interruttore abilitazione rota-zione spazzola non premuto.		Sostituire.Sostituire.Sostituire.Premere l'interruttore.
Aspiratore non funziona. Scheda funzioni danneggia-ta.Motore aspirazione danneg-giato.Interruttore aspiratore non premuto.Serbatoio di recupero pieno.		Sostituire.Sostituire.Premere l'interruttore.Svuotare, lavare e pulire il serbatoio e le sonde.
La macchina non asciuga bene lasciando tracce di ac-qua nel pavimento.	Aspiratore spento.Tubo di aspirazione intasato.Tergitore sporco.Serbatoio di recupero pieno.Filtro acqua sporca intasato.Gomme tergitore usurate.	Avviare l'aspiratore.Controllare e eventualmente pulire il tubo di aspirazione che collega il tergitore al ser-batoio di recupero.Pulire il tergitore.Svuotare il serbatoio di recu-pero.Pulire filtro.Capovolgere o sostituire le gomme tergitore.
Non fuoriesce acqua. Serbatoio vuoto.Interruttore abilitazione elet-trovalvola non premuto.Rubinetto chiuso.Filtro intasato.Elettrovalvola non funzio-nante.		Riempire il serbatoio.Premere l'interruttore.Aprire il rubinetto.Pulire il filtro.Chiamare il servizio di assi-stenza tecnica.
Pulizia pavimento insufficiente.	Spazzole o detergente inadeguati.Spazzola consumata.	Usare spazzole o detergenti adatte al tipo di pavimento o di sporco da pulire.Sostituire la spazzola

10.1 GARANZIA

Durante il periodo di garanzia verranno riparate o sostituite, in forma gratuita, tutte le parti guaste o difettose.

Sono escluse dalla garanzia tutte le parti danneggiate da manomissione o da un uso non corretto della macchina.

Per attivare la procedura di garanzia rivolgersi al proprio rivenditore o al centro di assistenza di competenza muniti di documento di acquisto.

SCHEMI ELETTRICI

FR 30 - FR 45 TOUCH 115 VAC

CO ......Conta ore

CN 1 ...... Connettore scheda sensori

CN 2 ......Connettore scheda interruttori

CN 3 ......Connettore scheda interruttore EV

MA......Motore aspirazione

MS ......Motore spazzola

EV......Elettrovalvola

P1....Interruttore

P2....Interruttore EV

P3....Interruttore spazzola

P4....Interruttore aspirazione

S1 ......Sensore Touch livello recupero

S2......Sensore Touch maniglione

FR 30 - FR 45 TOUCH 230 VAC

CO ......Conta ore

CN 1 ...... Connettore scheda sensori

CN 2 ......Connettore scheda interruttori

CN 3 ......Connettore scheda interruttore EV

MA....Motore aspirazione

MS ......Motore spazzola

EV.....Elettrovalvola

P1....Interruttore

P2....Interruttore EV

P3....Interruttore spazzola

P4....Interruttore aspirazione

S1 ......Sensore Touch livello recupero

S2......Sensore Touch maniglione

Dear Customer,

MS....Motor del cepillo

EV Solenoide

P1....Interruptor

P2....Interruptor EV

P3....Interruptor del cepillo

MS....Motor del cepillo

EV...... Solenoide

P1....Interruptor

P2....Interruptor EV

P3....Interruptor del cepillo

10.1 Garanti ....DK-13

Elektriske skemaer....DK-14

FR 30 - FR 45 TOUCH 115 VAC....DK-14
FR 30 - FR 45 TOUCH 230 VAC ......DK-15

Tekniske data

10.1 Garanti....SV-13

Kopplingsschema.... SV-14

FR 30 - FR 45 TOUCH 115 VAC...... SV-14

FR 30 - FR 45 TOUCH 230 VAC ...... SV-15

Teknisk data

10.1 Garanti....TR-13

35) Comutator pornire aspirator

MA......Variklio jsiurbiamo

MS ......Variklio teptukas

MA......Variklio jsiurbiamo

MS ......Variklio teptukas

Introdurre nel serbatoio solo acqua pulita di rete con temperatura non superiore a 50°C.

• Odstranite cev (26) določeno, povezujejo konce (26a) na pipo in se konča (26b) jo vstavite v rezervoar (5).
• Preverite da ventil (40) je odprt.
• Odprite ventil in napolnite (5).
• Nivo vode v rezervoarju je prikazana na pregleden cev (15).
• Vlijemo čistilne tekočine v rezervoarju.

OPOMBA:

Uporabljajte samo penjenje detergent.,; Sle-dite navodilom za znesek detergentov proizvajalcev in stopnjo zamazanosti.

NEVARNOST:

Via Circonvallazione, 5 - 27020 Dorno (PV) - Italy

P. +39.0382.848811 - F. +39.0382.84668 - M. [e-mail]

www.ghibliwirbel.com

100% MADE IN ITALY

riello

INDUSTRIES

GROUP

CE

ISO 9001
