BRUKSANVISNING FR 30 E 45 TOUCH Ghibli & Wirbel

(Oversettelse av originalinstruksjonene)

DK Dansk....DK -1

Takk for at du valgte vå rt produkt for å rense sitt interiør.

Skrubbing maskin du har kjøpt har blitt designet for å møte brukeren i form av brukervennlighet og på litelighet.

Vi er klar over at et godt produkt å forbli slik over tid krever stadige oppdateringer designet for å møte forventningene til dem som daglig bruker den. I denne forstand, hå per vi å ha i henne ikke bare en fornøyd kunde, men også en partner som nøler ikke med å sende meninger og ideer som stammer fra personlig erfaring daglig.

Indeks

Tekniske data....NO-3

1.1 Innledning....NO-5
2.1 Kunnskap om maskinen....NO-5
3.1 Utpakking......NO-5

3.1.a - Utstyr av maskinen ......NO-5

4.1 Montering av komponenter......NO-5

4.1.a - Montering av visker......NO-5
4.1.b - Montering børste......NO-5

5.1 Kontrollpanelet......NO-6
6.1 Utfylling av tank....NO-6
7.1 Betjening......NO-6

7.1.a - Kontroller før operasjon ....NO-6
7.1.b - Elektrisk tilkobling .....NO-6

7.1.c - Fremstilling av maskinen og syklusen utvalget......NO-7

7.1.d - Bruk av maskinen......NO-7
7.1.e - Slutt på bruk og avsluting ....NO-7
7.1.f - Alarm høyeste nivå et av utvinning vannet......NO-8

8.1 Renne av gyenvinning vannet ......NO-8
9.1 Vedlikehold og rengjøring....NO-8

9.1.a - Tømming og rengjøring av rent vann tank......NO-8
9.1.b - Trengjøring av gjenvinning vanntank......NO-8

9.1.c - Rengjøring vindusvisker......NO-9

9.1.d - Rengjøring filter for rent vannr......NO-9
9.1.e - Børste erstatning ......NO-9
9.1.f - Svaber gummi erstatning......NO-9
9.1.g - Rengjøring av filter utvinning vanntank......NO-10
9.1.h - Sikring erstatning......NO-10

Koblingsskjemaer....NO-14

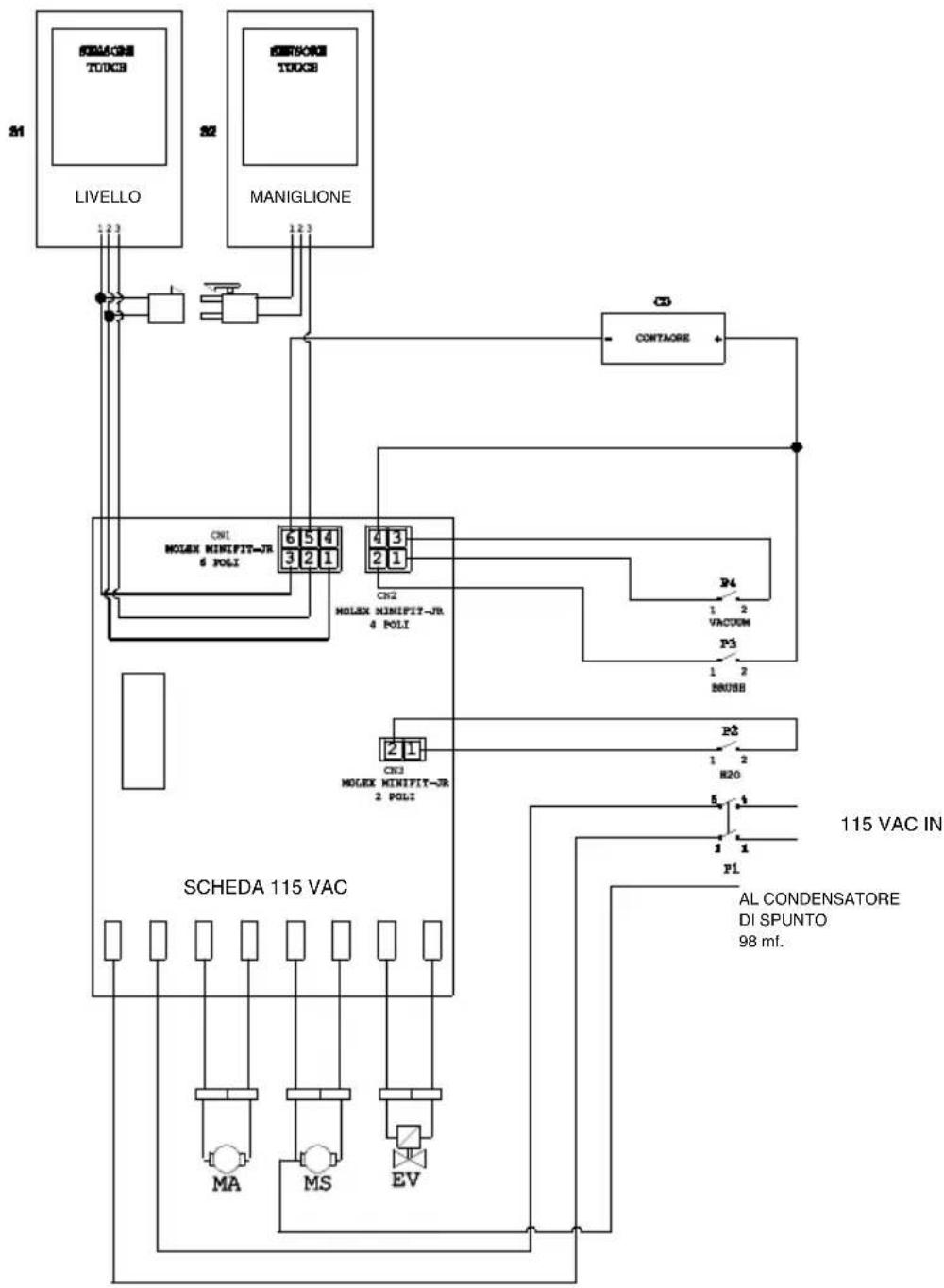

FR 30 - FR 45 TOUCH 115 VAC......NO-14

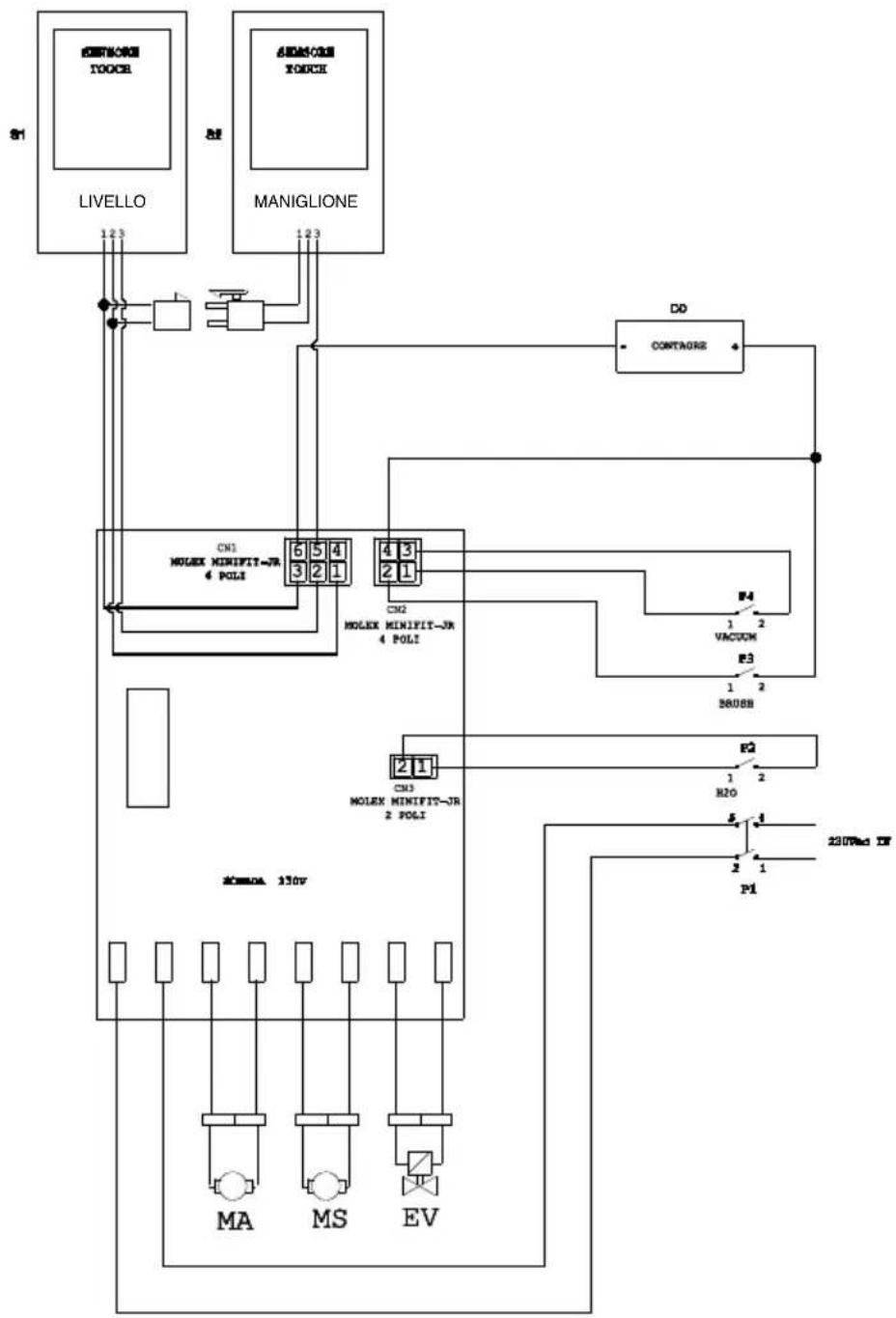

FR 30 - FR 45 TOUCH 230 VAC ......NO-15

Tekniske data

Kjørestil Operatør på land
Egenskaper
Strømforsyning Se merkeplate
Installert effekt 850 W
Fremdriften Manuell
Bredden på skrubbing * 430 mm
Bredden på suger 650 mm
Børster / pad
Diameter / nummer 430mm/17"x1
Motoreffekt / nummer 450 Wx1
Motorturtall 140 giri/min.
Spesifikk presset 33 gr/cm	2
Suging
Motoreffekt 400 W
Presset 1189 mmH	_2O
Luftstrøm 28 l / sec
Støynivå 63 dB
Tank
Resikulering ingen
Løsning kapasitet 30 l
Gjenvinning kapasite	33 l
Dimensjoner (lxbxh) uten vin-dusvisker	1210 x 560 x 1020 mm
Vibrasjoner ISO 5349 m/sec ^2	< 2,5
Vekt
Tomvekt	70,5 Kg
Vekt i kjøreklar stand GVW	100,50 Kg

* Den skrubbing betyr at maskinen er i gang og børste knust.

Tilbehør
Børste PPL ø 0,9 40.0002.00
Børste sprut 24.0237.00
Gummi visker foran 39.0129.00
Gummi visker bak 39.0130.00
Tilbehør på forespørsel
Børste PPL strong ø 0,7 40.0102.00
Børste tynex ø 1,2 grit 80 40.0202.00
Fører 40.1007.00
Gummi visker foran anti-olje 39.0131.00
Gummi visker bak anti-olje 39.0132.00

1.1 INNLEDNING

FARE:

Før du bruker maskinen "SIKKERHETSREGLER FOR GULVSKRUBBER" knyttet til denne.

2.1 KUNNSKAP OM MASKINEN (Fig. 1)

1) Operatør hå ndtak.
2) Kontrollpanel.
3) Betjeningsspaken for nalen.
4) Vann fra springen levering.
5) Løsning tank.
6) Dekk av tanken.
7) För å pning for rent vann.
8) Hjul.
9) Flens av rotasjon av børsten.
10) Børste.
11)Nal.
12) Eksosrør for vann utvinning.
13) Sugeslange til nal vannet.
14) Tank for utvinning vann.
15) Standrøret / avløp rent vann.
16) Støpselet elektrisk tilkobling.
17) Filtrere rent vann.
18) Roterende hjul.
19) Pedal opp / ned pensel.

20) Trykk sensor for å starte trekkraft og børste rotasjon.

3.1 UTPAKKING (Fig. 1-2)

Nå r emballasjen fjernes som vist i instruksjonene på emballasjen, kontrollere integriteten av maskinen og alle komponenter som følger med.

Hvis du har synlige skader kontakt din lokale forhandler og transportøren innen 3 dager etter mottak.

• Fjern posen (21) som inneholder de tilbehør.
• Kutt stroppen (22).
• Fjern blokkene (23) og (24) i tre.
• Løft børsten flens (9) ved å trykke på pedalen (19) (se relevante avsnitt).
• Løft opp viskerarmen (25) ved å løfte håndtaket (3 Fig. 1) (se relevante avsnitt).

- Plasser et lysbilde og losse maskinen fra pallen.

Det medfølgende tilbehøret er som følger:

27) Manuell for bruk og vedlikehold av maskinen.

30) Filtrere etter munnen ren vanntank.

4.1 MONTERING AV KOMPONENTER

4.1.a - Montering av visker (Fig. 4)

• Løsne de to knottene (31) på visker (11).
• Installer visker (11) på support (25) ved å stramme de to knottene (31).
• Koble slangen (13) i koblingsstykket (32) av visler.

ANMERKNING:

Gjennomføre den tidligere virksomheten med visker støtte senkes.

Operasjonen som skal utføres av to personer!

• Løft flensen (9) i rotasjon børste og fjern polystyren beskyttelse (33).
• Monter børsten som beskrevet i "børstehode".

5.1 KONTROLLPANELET (Fig. 6)

20) Sensor for å starte børste rotasjon.

Handler på sensoren (20) med bryteren trykkes (34) “ ⏻”, strømbryteren (38) “

" og bryteren (39) " trykkes startes rotasjonen av børsten og bestemmelsen av vann.

34) Generelt bryter

Trykkes i posisjon "I" lyser og gir strøm til maskinen.

Ned til "0" slå r av strømforsyningen.

35) Startbryteren vakuum

Driften av bryteren er aktivert av bryteren (38) i posisjon "l".

Trykk strømbryteren til "I", lys og starte bruken av vakuum.

38) Bryter for aktivering rotasjon av børste

Driften av bryter er aktivert av nøkkelen (36) i posisjon "1".

Trykke på bryteren (38), muliggjør rota- sjon av børsten; driften av den samme styres av handelen (20); med roterende børster lysene knappen.

39) Vann solenoid bryter

Driften av bryteren er aktivert av bryteren (38) i posisjon "l". Trykk-bryteren (39), klargjør åpning av magnetventilen av vannet, til drift av denne er styrt ved hjelp av føleren (20); med magnetventilen er åpen, vil bryteren tennes.

Mengden vann kan justeres via kranen (4).

4) Kranen for regulering av mengden av vann

Vri kranen (4) mot urviseren for å øke mengden av løsning, til omvendt minske.

6.1 UTFYLLING AV TANK (Fig. 7)

ADVARSEL:

Innføre i tanken bare rent vann nettverk med temperatur som ikke overskrider 50 °C.

• Ta den leverte røret (26), som forbinder endene (26a) til en kran og endene (26b) settes i tanken (5).
• Kontroller at ventilen (40) er åpen.
• Å pne kranen og fyll tanken (5).
• Nivået av vannet i tanken blir vist på det gjennomsiktige rør (15).
• Hell rengjøringsvæske i tanken.

ANMERKNING:

Bruk kun ikke-skummende vaskemiddel, følg instruksjonene for mengden av vaskemiddel produsenter og type smuss.

FARE:

I tilfelle av kontakt vaskemiddel med øyne og hud eller i tilfelle ved svelging Slå opp i sikkerhetsdatabladet og bruke vaskemiddel produsentens.

7.1 BETJENING (Fig. 8)

7.1.a - Kontroller før operasjon

• Kontroller at avløpsslangen (12) av opp- samlingstanken er koblet riktig og ordent- lig plugget.
• Kontroller at kontakten (41) på nalen (11) er ikke hindret og at slangen er riktig tilkoblet.
• Verifisere at slangen (15) eksos av rent vann er riktig festet til montering og at ventilen (40) er åpen.

7.1.b - Elektrisk tilkobling

• Sett kabelen (42) en utvidelse rive i kroken (28) og blokkere som antydet i figuren.
• Koble pluggen (43) utvidelse (42) pluggen (16) på maskinen.

- Koble til strømkabelen til en stikkontakt å ha et minimum på 10A.

ADVARSEL:

• Sørge for at strømforsyningen er utstyrt med effektbryter ( sikkerhetstype).
• Slapp helt av strømkabelen før du setter enheten i bruk.
• Bruk en skjøteledning bare hvis du er i perfekt stand; sørge for at seksjonen er hensiktsmessig å aggregatet.
• Aldri dra ut strømledningen over skarpe kanter og unngå knuse.

7.1.c - Fremstilling av maskinen og syklusen utvalget (Fig. 6-9)

• Trykk på bryteren (34).
• Slipp hendelen (3 Fig. 9) og senk den, nalen (11 Fig. 9) avtar.
• Trykk på pedalen (19 Fig. 9),løsne fra stikk designet og løft, børsten(10 Fig. 9) senker.

Driftssyklus:

- Maskinen har evnen til å utføre 4 drift-sykluser:

Syklus bare tørk:

- Til å utføre bare tørkesyklusen, trykk på bryteren (35), starter aspiratoren.

Syklus bare børsting:

- For å gjøre bare syklusen av børsting trykke på bryteren (38) for å muliggjøre rotasjon av børsten. Berør sensor plassert på håndtaket for å starte rotasjonen av børsten.

Syklus av vasking, børsting:

- Trykke på bryteren (38) for å muliggjøre rotasjon av børsten; trykke på bryteren (39) for å muliggjøre tilførselen av vann. Berør sensor plassert på håndtaket for å starte rotasjonen av børsten og vannforsyning.

Syklus av vasking, børsting, tørking:

- Trykke på bryteren (35) å starte støvsugeren, på bryteren (38) for å muliggjøre rotasjon av børsten og Trykke på bryteren (39) for å muliggjøre tilførselen av vann. Berør sensor plassert på håndtaket for å starte rotasjonen av børsten og vannforsyning.

7.1.d - Bruk av maskinen (Fig. 1)

- Etter å ha startet maskinen og valg av type syklus, begynne rensing operasjoner, presser maskinen gjennom hå ndtaket (1).

ANMERKNING:

Vær oppmerksom på spesielt ømfintlige gulv; maskinen ikke brukes mens den er stoppet og børste rotasjon på.

ANMERKNING:

Den skikkelig rengjøring og tørking av gulvet gjøres ved å skyve maskinen fremover; hvis du går bakover, vil ikke maskinen utføre tørking; i denne fasen, alltid løfte svisker, for å unngå skader på knivene.

- Hvis det er nødvendig, justere mengden av vaskevann betyr kranen (4 Fig. 1).

7.1.e - Slutt på bruk og avsluting (Fig. 6-10)

• På slutten av oppryddinger før utkobling av maskinen, stopper tilførselen av vann og rotasjonen av børste som virker på bryterne (39) og (38).
• Løft børsten ved å trykke på pedalen (19 Fig. 10) utrent ved å hekte inn i den aktuelle felles.
• Fortsett med støvsugeren inn å suge all væsken som er tilstede på gulvet deretter slå av vakuumet ved å trykke på bryteren (35 Fig. 6).
• Løft visker (11 Fig. 10) ved å løfte spaken (3 Fig. 10).

ADVARSEL:

Løft alltid svisker og endestykket etter endt rengjøringsvirksomhet fordi dette unngår deformasjon av gummibladene og de børstehår.

• Trykk på bryteren (34 fig. 6) til "0" for å slå av maskinen.
• Dra ut støpselet fra stikkontakten.

7.1.f - Alarm høyeste nivå et av utvinning vannet (Fig. 11)

Hvis det under bruken av maskinen, er støvsugeren slått av, betyr det at nivået av væsken i oppsamlingstanken har nådd det maksimale nivå.

Gå til avlastingsstasjonen vann og tøm opp-samlingstanken som angitt i den relevante delen.

ANMERKING:

For riktig drift av nivåsensorene er det nødvendig å rense skikkelig innsiden av tanken (14 Fig. 14).

8.1 RENNE AV GYENVINNING VANNET (Fig. 12)

På slutten av vaskesyklusen, eller nå r vann- beholderen av utvinning (14) er full, må den tømmes ved å opptre som følger:

ANMERKNING:

Nå r du kaster vann utvinning, følger reglene som gjelder i det landet bruk av maskinen.

• Plasser maskinen i nærheten av en renne.
• Koble slangen (12) fra media.
• Fjern pluggen (43) fra røret (12) og helt tømme vannet i tanken.

ANMERKNING:

Det er mulig å modulere mengden vann utlevert av trykke den siste delen av røret (12).

- Skift lokket (43) på røret (12) og reposisjonere det på sin støtte.

Hele driften til vedlikehold må utføres med maskinen av og tom tank.

OPERASJONER SOM SKAL UTF∅RES HVER DAG

9.1.a - Tømming og rengjøring av rent vann tank (Fig. 13)

ADVARSEL:

På slutten av vaske operasjonene må losses og rengjøre tanken (5) av rent vann å unngå innskudd eller innskudd.

Etter nedlasting oppsamlingstanken med vann, avløp tank med rent vann, fungerer som følger:

• Tatt av maskinen på et avløp.
• Koble fra slangen (15) fra spesielle kroker, steng kranen (40), senke røret ned på bakken i avløpet, åpne ventilen (40) og forlater fullstendig drenere vannet.
• Vask innsiden av tanken forlater eksosrøret å pen og innføre rent vann fra den øvre å pning.
• Ved slutten av rensingen løfte røret (15), forlater ventilen (40) åpent; feste slangen til de tilsvarende leddene.
• For å fullstendig tømme vannet fra tanken (5) koble fra slangen (44) fra hurtigkoblingen (45) deretter slå armaturen ned forlater helt drenere vannet; eller fjerne filteret dekselet (46).

9.1.b - Trengjøring av gjenvinning vanntank (Fig. 14)

ADVARSEL:

På slutten av vaske operasjoner, er det nødvendig å rengjøre tanken av vann

gjenvinning, for å unngå avleiringer eller danne skorper og spredning av bakterier, lukt, mugg.

• Last vannet gjenvinning, som indikert i den relevante delen ved å plassere maskinen på et avløp.
• Ta av dekselet (6).
• La røret (12) senket og hetten fjernes, gjennom en pour rør rennende vann inne i tanken (14), rense den til den av eksosrøret kommer ut rent vann.
• Sett sammen i motsatt rekkefølge.

9.1.c - Rengjøring vindusvisker (Fig. 4)

Å utføre skikkelig rengjøring av vindusvisker (11) du må fjerne opptrer som følger:

• Fjern røret (13) fra avstrykeren (11).
• Løsne knottene (32) og fjern vindusvisker (11).
• Vask vindusvisker og spesielt dekkene (47) og det indre av suge-tilkobling (32).

ANMERKNING:

Dersom det under vask er observert at dekkene (47) virker skadet eller slitt, må du erstatte dem eller slå dem.

Før du rengjør filteret sørge for at rent vann- tanken er tom.

• Skru av og ta av dekselet (46).
• Fjern filteret (17) og vaske den i rennen- de vann.
• Sett filteret (17) inn i sitt sete, deretter skru av lokket (46).

9.1.e - Børste erstatning (Fig. 6-16)

Det er nødvendig å skifte ut børsten när det samme skjer slitt ned til 2 cm eller må skiftes ut i henhold til typen av gulvet som skal vaskes; for utskifting, gjør som følger:

• Løfte børsten ved å trykke på pedalen som indikert i den relevante delen.
• Ta frem en hånd under gruppen børste holderen (9 Fig. 16); å frigjøre børsten rotere den med et kraftig slag i rotasjonsretningen.
• Erstatte visker å hekte hånd til flensen børste holderen (9 Fig. 16).
• Trekk ut klemmen børsteholderen (9 Fig. 16) som virker på pedalen som indikert i den relevante delen.
• Trykk på bryteren (34 Fig. 6) i posisjon "I".
• Trykk på bryteren (38 Fig. 6) for å muliggjøre rotasjon av børsten.
• Juster sensor (20) som befinner seg på håndtaket for å starte børsterotasjonen.
• Slå av maskinen ved å trykke på bryteren (34 fig. 6) til "0".

9.1.f - Svaber gummi erstatning (Fig. 17)

Når du ser på gulvet tørking er vanskelig eller i gulvet er fortsatt noen spor av vann, må du sjekke tilstanden på slitasje på dekkene på vindusvisker (47):

• Fjern de visker (11) som angitt i punkt "Rengjøring vindusvisker".
• Trykk på låsen (48) og åpne spaken (49).
• Fjern de to fingrene av gummi retainer (50) og fjern den ytre gummi (51).
• Løsne de to strekkfisker (52) og fjern reilestangen (53) og gummi på innsiden (54).

ANMERKNING:

Når dekkene (51) eller (54) er slitt på den ene siden, for en tid, kan være flipped.

• Skift ut eller snu dekkene (51) eller (54) uten reversering.
• Remonter alt, fortsetter i revers.

ANMERKNING:

Du kan ha to typer dekk:

Dekk para for alle typer gulv og polyuretan dekk for gulv av garasjer, skitne med olje.

9.1.g - Rengjøring av filter utvinning vanntank (Fig. 18)

Ta av toppdekselet for å få tilgang til det indre av utvinning vannbeholderen.

• Løsne skruen (55) og ta bort filteret (56).
• Vask filteret (56) med rennende vann og montere den i maskinen ved å stramme skruen (55).

9.1.h - Sikring erstatning (Fig. 8-19)

ADVARSEL:

Skift ut sikringen med en av samme strømstyrke.

• Fjern pluggen (16 Fig. 8) fra kontakten (43 Fig. 8).
• Ta av dekselet (57 Fig. 19) ved å løsne skruene (58 Fig. 19) for å få tilgang til sikringen.
• Sett på lokket (60 Fig. 19) og dekselet (57 Fig. 19).

- Det er mulig å justere posisjonen visker i høyden og justere forekomsten av legen bladene på gulvet.

Høydejustering

• Senk visker ved å opptre på spaken.
• Løsne skruen (55) og løfte eller senke hjulet (55a) til viskeren er i ønsket posi-sjon, stram skruen (55).

Justering av insidens

• Senk visker ved å opptre på spaken.
• Start støvsugeren og fortsett for noen få meter, deretter slå av støvsugeren og stoppe maskinen.
• Kontrollere insidensen av gummi (47) på gulvet

Fig. A = også knust

Fig. B = også hevet

- For justering handle på knotten grå (66) dreie den mot klokken øker insidensen, omvendt avtar.

PROBLEMER - Å RSAKER - FEILRETTING

PROBLEMER Å R	SAKER FEILRETTING
Ved å trykke på bryteren (34), vil ikke maskinen slås på.	Kast brytere i posisjon "0".Strømkabelen frakoblet.	Trykk på kraftlinjen.Kobler til kabelen.
Brush roterer ikke. Kort funksjoner skade.Trykksensoren på håndtaket er defekt.Børstemotor skadet.Bryter for aktivering rotasjon av penselen ikke trykkes.		Erstatt.Erstatt.Erstatt.Trykk på knappen.
Fan virker ikke. Kort funksjoner skade.Oppsugingsmotoren skadet.Vakuumbryteren ikke trykket inn.Oppsamlingstanken er full.		Erstatt.Erstatt.Trykk på knappen.Tøm, skyll og rengjøre tan-ken og sonder.
Maskinen tørker ikke godt, og etterlot spor av vann i gulvet.	Støvsuge av.Sugeledning tett.Skitne visker.Oppsamlingstanken er full.Filtrere etter skittent vann tett.Dekk slitt vindusvisker.	Start støvsuger.Kontroller og rengjør om nødvendig oppslugslangen som forbinder vindusvisker til oppsamlingstanken.Rengjør visker.Tømme oppsamlingstanken.Rengjør filteret.Reversere eller erstatte sva-ber gummi.
Vann kommer ikke ut. Tom tank.	Tiveringsbryter magnetventil er ikke trykket.	Fylle tanken.
		Trykk på knappen.
	Pek stengt.	Slå på kranen.
	Filtrere tilstoppet.	Rengjør filteret.
	Magnetventil ikke fungerer.	Ring teknisk support service.
Rengjøring av gulv utilstrekkelig.	Børster eller vaskemiddel utilstrekkelig.	Bruk børster eller rengjø-ringsmidler for den type gulv eller skitne å rengjøre.
	Slitt pensel.	Bytt børsten.

10.1 GARANTI

I garantiperioden alle defekte deler vil bli reparert eller erstattet, uten omkostninger.

Alle deler er berørt av eller misbruk vil bli ekskludert fra garantien.

For at garantien prosedyren, vennligst ta kontakt med din forhandler eller en relevant service-senter ved å presentere de gyldige kjøpsdokumentet.

KOBLINGSSKJEMAER

FR 30 - FR 45 TOUCH 115 VAC

CO ....Timeteller

CN 1 ...... Kortkontakt av sensorer

CN 2 ...... Kortkontakt av brytere

CN 3 EV-bryter kortet

MA....Sugemotoren

MS ...... Pensle motor

EV......Solenoid

P1......Bryter

P2......Bryter EV

P3 ......Børstebryteren

P4 Sugebryter

S1 ......Trykk sensor for nivået på utvinning

S2......Trykk sensor håndtak

FR 30 - FR 45 TOUCH 230 VAC

CO ....Timeteller

CN 1 ...... Kortkontakt av sensorer

CN 2 ...... Kortkontakt av brytere

CN 3 ...... EV-bryter kortet

MA....Sugemotoren

MS ...... Pensle motor

EV......Solenoid

P1 ......Bryter

P2 ......Bryter EV

P3 ......Børstebryteren

P4 Sugebryter

S1 ......Trykk sensor for nivået på utvinning

S2......Trykk sensor håndtak

Kære kunde,

Tillykke med din nye gulvaskemaskine til rengøring af dine områder

Tekniske data....DK-3

1.1 Forord ....DK-5
2.1 At lære maskinen at kende ....DK-5
3.1 Udpakning af maskinen....DK-5

3.1.a - Maskinens udstyr....DK-5

4.1 Montage af delene....DK-5

4.1.a - Montering af visker ....DK-5

5.1 Panel til kontrol og styring....DK-5
6.1 Påfyldning af tank....DK-6
7.1 Funktion ....DK-6

7.1.a - Kontroller før brug....DK-6
7.1.b - Elektrisk tilslutning ......DK-6

8.1 Udtømning af snavsvand ....DK-8
9.1 Vedligeholdelse og rengøring ....DK-8

• Løsn de to knapper (31) på viskerarmen (11).
• Installer viskerarmen (11) på holderen (25) ved at stramme de to knapper (31).
• Tilslut slangen (13) til stikket (32) i visker.

BEMAERK:

• Lidt løft flange (9) for rotation af børsten og fjern polystyren beskyttelse (33).
  -ve Monter børsten som beskrevet i "erstatning børste".

5.1 PANEL TIL KONTROL OG STYRING (Fig. 6)

20) Sensore at starte børstens rotation.

Handler på sensoren (20) med kontakten presset (34) “ ⏻”, kontakten (38) “ 📄” og kontakten (39) “ 🌐” nede, du starter rotationen af børste / pensel og vandforsyning.

34) Hovedafbryder

Presset på "I" vil blinke, og giver strøm til maskinen.

Presset på "0" slukker.

Kontakten operation er aktiveret fra kontakten (34) til position "I".

Kontakten operation er aktiveret fra kontakten (38) til position "I".

Vandtilførslen kan reguleres ved at klemme slangen (12) for enden.

Efter at have tømt snavsvandstanken skal rentvandstanken tømmes ved at følge de nedenstående operationer:

• Løsn grebet (55), og fjern filteret (56).
• Vask filteret (56) med rindende vand og samle i masinen ved at stramme grebet (55).

MS ......Børstemotor

EV......Magnetventil

P1.....Kontakt

P2....Kontakt EV

P3 ...... Børste kontakt

P4 Suge-kontakt

MS ......Børstemotor

EV......Magnetventil

P1....Kontakt

P2....Kontakt EV

P3 Børste kontakt

P4 Suge-kontakt

Teknisk data....SV-3

1.1 Introduktion......SV-5
2.1 Kunskap om maskinen ....SV-5
3.1 Uppackning ...... SV-5

3.1.a - Maskinutrustning...... SV-5
