KORISNIČKI PRIRUČNIK FR 30 E 45 TOUCH Ghibli & Wirbel

(Преводи оригиналних упутстава)

Poznajemo činjenicu da jedan dobar proizvod da bi ostao u dobrom stanju u toku vremena ima nevolju za konstantna aktualiziranja kako bi zadovoljio sve osobe koje ga svako dnevno upotrebljavaju. I na dalje, nadamo se da u vama nađemo ne samo jednog zadovoljnog kupca već i jednog partnera koja će nam poslati svoja mišljenja i ideje u skladu sa svakodnevnim iskustvima sa ovim sprava em.

Indeks

Tehničke informacije....HR-3

1.1 Uvođenje....HR-5
2.1 Upoznavanje mašine ....HR-5
3.1 Vađenje iz ambalaže ....HR-5

Motivi - razlozi - rešenja....HR-12

10.1 Garancija....HR-13

Stavite u poziciji ,,l,, pokrenut će se i na- paja će mašinu.

Stavite u poziciji ,,0,, i zaustavi će se.

35) Prekidač uključenja usisivača

Krug samo za pranje:

- Radi izvršenja samo ciklus za pranje, pritisnite priključak (35) i usisivač počinje da funkcionira.

Krug samo za četkanje:

- Da bi samo ciklus pranja pritisnite preki-dač (38) kako bi se omogućilo zakretanje četkom. Dodirnite senzor postavljen ručki, za početak rotaciju kista.

Krug za pranje, četkanje:

Желимо да вам се захвалимо зато што сте изабрали наш производ за чишћење ваших унутрашњих простора.

Уређај за прање који сте купили намењен је да би задовољио корисника захваљујући својој лакој употреби и поузданости.

Свесни смо да један добар производ како би остаю у добром стању у току времена има невољу за константна актуализирања како би задовољио све особе које га свако дневно употребљавају. У том смислу, надамо се да у вама наћемо не само једног задовольног купца већ и једног партнера која ће нам послати своја мишљења и идеје у складу са свакодневним искуствима са овим уређајем.

Индекс

Технички подаци....SR-3

1.1 Увод ....SR-5
2.1 Упознавање машине....SR-5
3.1 Вађење из амбалаже ....SR-5

3.1.a - Садржај машине ....SR-5

4.1.a - Уградња брисача......SR-5
4.1.6 - Монтирање четке ....SR-5

5.1 Контролни и командна панел......SR-6
6.1 Пуњенеје резервоара ....SR-6
7.1 Функционисање......SR-6

7.1.a - Провере извршене пре сваке операције......SR-6
7.1.6 - Електрично повезивање......SR-7
7.1.в - Припремање машине и изабрање циклуса ....SR-7
7.1.r - Употреба машине ....SR-7
7.1.д - Коначна употреба и заустављање......SR-8
7.1.e - Аларма максимальног нивоа употребљене воде......SR-8

8.1 Одвођење употребљена воде ....SR-8
9.1 Операције за одржавање и чишћење ....SR-8

9.1.a - Пражњење и чишћење резервоара чисте воде......SR-9
9.1.6 - Чистите резервоар за употребљену воду ....SR-9
9.1.в - Чишћење скрајпера ....SR-9
9.1.r - Чишћење филтера чисту воду......SR-9
9.1.д - Замењивање четке ....SR-10
9.1.e - Замена брисача од гумена......SR-10
9.1.ё - Чистите филтар резервоара опорављене воде ....SR-10
9.1.Ж - Замена осигурача ....SR-10
9.1.3 - Реглажа брисача .... SR-11

Проблеме - узрок - решења......SR-12

Врста вођства Оператер
Карактеристике
Напон напајања Погледај плочу са техничким подацима
Инсталисана снага 850 W
Акционисање Ručno
Ширина писте за прање * 430 mm
Ширина усисавања 650 mm
Четке / подлога
Дијаметар / број 430mm/17"x1
Снага мотора / број 450 Wx1
Витеза мотора 140 giri/min.
Специфични притисак 33 gr/cm	2
Усисавање
Снага мотора 400 W
Атмосферска депресивност 1189	mmH _2 O
Пролаз ваздуха 28 l/sec
Ниво буке 63 dB
Резервоар
Рециклажа Не
Капацитет солуције 30 l
Капацитет опоравка	33 l
Димензије (ШкВкД)	1210 x 560 x 1020 mm
Вибрације ИСО 5349 м/сек ^2	< 2,5
Тежина
Маса	70,5 Kg
Тежина са батеријама 100,50 Kg

* Писта за прање везана је за уређај и четку спуштену/ притиснуту.

Прибори
Четка ППЛ ø 0,9 40.0002.00
Четка прскање 24.0237.00
Гума предњег брисача 39.0129.00
Гума задњег брисача 39.0130.00
Прибори по захтјеву
Четка ППЛ Стронг ø 0,7 40.0102.00
Четка тунех о/ 1,2 грит 80 40.0202.00
Трасатор – аутоматски напајан 40.1007.00
Гума предњег брисача против уља	39.0131.00
Гума брисача против уља 39.0132.00

1.1 УВОД

ОПАСНОСТ:

Прије упорабе уређаја читајте брошуру „УПУТСТВА У ВЕЗИ СИГУРНОСТИ ЗА ПРАЊЕ ПОДОВА,, приложена овој књизи.

1) Управљање регулатора.
2) Контролни панел.
3) Регулатор за управљање скрајпера.
4) Славина за напајање водом.
5) Течност за резервоар.
6) Поклопац резервоара.
7) Отварање за пуњење са чистом водом.
8) Точкови.
9) Бандажа за вртање четке.

10) Четка.

11) Скрајпер.

12) Цев за одвод и употребљену воду.

13) Цев за усисавање воде за скрајпер.

15) Црево за ниво/ скидање чисте воде.

16) Плуг електрични прикључак.

18) Ротирајући точкови.

19) Педала пењање / силазак четке.

20) Додирујући сензор за покретање вуче и вртања четка.

Након уклањања амбалаже, у складу са упутствима са амбалаже уређаја, проверите интегритет машине аи свих добијених компонената.

У случају ако будете пронашли видљиве штете ступите у контакту са вашим локалним добављачем и превозником року од 3 дана од датума добијања.

• Извадите ћак (21) који садржи приборе.
• Исећи те каиш (22).
  -Извадите блокове (23) и (24) од дрвета.

• Подигните ивицу четке (9) кроз притискање педале (19) (погледајте одређени параграф).

• Подигните брисач (25) кроз подизање ручке (3 Фигура 1) (погледајте одређени параграф).

• Ставите 1 кадар и скините машину са палета.

3.1.a - Садржај машине (Фигура 3)

Укључени прибори јесу следећи:

10) Четка.
11) Лама брисача.
26) Флексибилна цев за напајање водом.
27) Књига у вези упутства и издржавања машине.
28) Кука против суса.
29) Осигурача.
30) Филтар за уста резервоара за листу воду.

4.1 АСАМБЛАЦИЈА КОМПОНЕНТА

4.1.a - Уградња брисача (Фигура 4)

• Ослаби те оба двије ручке (31) са руке брисача (11).
• Монтирајте брисач (11) у подршци (25) и стегните оба двије ручке (31).
• Прикључите цријево (13) на прикључак (32) брисача.

НАПОМЕНА:

Извршите горе споменуте кораке са спуштеном подршком стругача.

4.1.6 - Монтирање четке (Фигура 5)

ОПАСНОСТ:

Операција мора бити извршена од у стране двије особе!

• Полако подигните ивицу (9) за вртање четке и уклоните заштиту од полиестера (33).
• Монтирајте четку исто како је описано у параграфу „замјена четке„.

20) Сензор за покретање вуче и вртања четке

Поступајући на сензор (20), са

притисне покренете ротацију четке и испоруку воде.

34) Генерални прекидач

Притисните у позицији,, I,, и се покренуће напајаће масину.

Притисните у позицији" 0" и зауставиће се.

35) Рекидач укључења усисивача

Операција прекидач је омогућена од стране прекидача (34) у положај "I".

Притисните прекидач у позицији ,I,, која се покреће и усисивач функционише.

37) Индикатор радно време

Показује сате рада машине.

38) Прекидач за активирање ротационе четке

Управљање прекидача активише се кроз типку (36) у позицији ,,1,,.

Притисните прекидач (38), омогућава ротацију четкицом; рад исте контролише полуге (20); са ротационим четкама светла дугме.

Операција прекидач је омогућена од стране прекидача (38) у положај "I".

Притисните прекидач (39), припрема отварање вода магнетног вентила, операција његов контролише сензором (20); са отворен вентил, светла се.

Количина воде може се подесити уз помоћ славине (4).

4) Славина за подешавање количине воде

Окрените славину (4) у обрнутом смеру казаљка сата како би повећали количину солуције, а обрнуто да би смањили количину солуције.

Унесите само чисту воду у резервоару са максимальна температура од 50 степени Ц.

• Извадите добијено црево (26), приклъучите екстремитет (26a) на славини а други крај (26b) ставите у резервоару (5).
• Провјерите дали је вентил (40) отворен.
• Отворите славину и напуните резервоар (5).
• Разина воде из резервоара може бити виђена у провидним цријевом (15).
• Сипајте течност за прање у резервоар.

НАПОМЕНА:

Употребите само детерцент који не производи пену, а да би то одредили читајте упутства произвођача детерцента.

ОПАСНОСТ:

У случају контакта са очима или са кожом или у случају прогутања детерцента, студирајте лист са подацима за здравствену сигурност произвођача детерцента.

7.1 ФУНКЦИОНИСАЊЕ (Фигура 8)

7.1.a - Провере извршене пре сваке операције

• Проверите дали је црево (12) за пражњење резервоара за опоравак тачно прикључено.
• Проверите да није прикључак (41) са скрајпера (11) блокиран од нечег и да је црево тачно прикључено.
• Провјерите дали провидно цријево (15) за одвод чисте воде прикљученточно у одговарајућим мјестима и дали је вентил (40) отворен.

7.1.6 - Електрично повезивање

• Унесите продужни кабл (42) у куки (28) и стегните како је приказано у фигури.
• Прикључите утичницу (43) продужног кабла (42) на излаз (16) уређаја.
• Прикључите кабл за напајање на излазу на зиду са најмањом вредношћу од 10А.

УПОЗОРЕЊЕ:

• Осигурајте се да електрично напајање поседује диференцијални прекидач (за безбедност).
• Потпуно извадите кабл за напајање пре стављања уређаја у функцији.
• Употребите продужни кабл само ако је у најбољем стању; осигурајте се да секција буде адекватна за снагу уређаја.
• Не вучи те кабл за напајање преко оштрих углова и немојте га згњечити.

7.1.В - Припремање машине и изабране циклуса (Фигура 6-9)

• Притисните прекидач (34).
• Ослободите регулатор (3 Фигура 9) и спусти те га; скрајпер (11 Фигура 9) силази.
• Притисните педалу (19 слика 9), откачити од посебног спојницом и лифт, четка (10 слика 9), се спушта.

Циклус за прање:

- Уређај има капацитет да изврши 4 радних циклуса.

- Како би сте извршили само циклус за прање, притисните прикључак (35) и усисивач почиње да функционише.

- Да би само циклус прања зуба притисните интерррутторе (38) да омогући окретање четке. Додирните сензор постављен на ручку да покренете ротацију четке.

- Притисните прекидач (38) да омогући окретање четке; притисните прекидач (39) да се омогући снабдевање водом. Додирните сензор постављен на ручку да покренете ротацију четке и снабдевање водом.

- Притисните прекидач (35) да покренете усисивач, прекидач (38) да омогући окретање четке и притисните прекидач (39) да би се омогућило снабдевање водом. Додирните сензор постављен на ручку да покренете ротацију четке и снабдевање водом..

7.1.r - Употреба машине (Фигура 1)

- Након укључења уређаја и изабрања врсте циклуса, започните операцију чишћења кроз притисак регулатора (1).

НАПОМЕНА:

Обрадите пажњу на посебно осјетљивим подовима,: не употребите не укључен уређај са укљученим четком.

НАПОМЕНА:

Точно чишћење у сушење пода врши се кроз гурање уређаја напријед,у случају ако будете ишли у назад уређаја неће сушити; у овој фази, увијек подигните брисач како би избјегли оштећење истог.

- Ако буде неопходно, подесите количину воде уз помоћ славин (4 Фигура 1).

7.1.д - Коначна употреба и заустављање (Фигура 6-10)

• На крају операције чишћења, пре искључивања машине зауставите напајање водом и ротација четке акционише прикључак (39) и (38).
• Подигните четку кроз притисак педале (19 Фигура 10) до краја и ухватите четку у специјално намењеном месту.
• Наставити са усисивачем уметнута да сиса све присутне течности у поду, искључите усисивач притиском на прекидач (35 Слика 6).
• Подигните шкрејпер (11 фигура 10) кроз подизање ручке (3 фигура 10).

УПОЗОРЕЊЕ:

Увијек подигните брисач и главу уређаја на крају операције чишћења, зато што само тако можете да избјегнете оштећење лама од гуме и четке.

• Притисните прекидач (34 слика 6) до "0" да искључите машину.
• Искључите утикач из излаза за напајање.

7.1.e - Аларма максимальног нивоа употребљене воде (Фигура 11)

Ако у току коришћења машине, усисивач искључује средства, да је ниво течности

у резервоару опоравка достигла максимални ниво.

Идите до стазе за пражњење и испразните резервоар са опоравак исто како је приказано у релевантној секцији.

НАПОМЕНА:

За добро функционирање сензора за ниво, неопходно је добро чишћење унутрашњости резервоара (14 фигура 14).

На крају циклуса прања, или онда каде је резервоар (14) са употребљеном водом пун, неопходно је да буде пражњена онако како следи:

НАПОМЕНА:

Ради елиминисања употребљене воде, поштујте локалне одредбе из државе где употребљавате уређај.

• Ставите машину у непосредној близини једног одвода.
• Прекините црево (12) из подршке.
• Извадите поклопац (43) црева (12) и комплетно одводите воду из резервоара.

НАПОМЕНА:

Moryhe je модулирање количине дистрибуиране воде кроз притисак краја црева (12).

За више информација и упозорења у вези са одржавањем или чишћењем, студирајте информације које се налазе у секцији,, Општа упозорења за време радова одржавања,, из поглавља 1 ове књиге.

9.1.a - Пражњење и чишћење резервоара чисте воде (Фигура 13)

УПОЗОРЕЊЕ:

На крају операција прања морате одводити и испразнити резервоар (5) са чистом водом да би сте избегли депозите.

Након одвода употребљене воде из резервоара, одводите и чисту воду из резервоара онако како следи:

- Ставите машину поред једног канала за одвод.

- Искључите цријево (15) из своје подршке, затвори те вентил (40) спустите цријево на земљи поред одвода, отворите вентил (40) и оставите да вода истече.

- Оперите унутрашњи простор резервоара и оставите црево за одвод отворено и унесите чисту воду у горњој страни.

- На крају чишћења, подигните цријево (15) оставите отворен вентил (40); поново ставите цријево у својом подршком.

- Како би комплетно извадили воду из резервоара (5) откачи те цријево (44) из брзог прикључка (45) и затим

9.1.6 - Чистите резервоар за употребљену воду (Фигура 14)

УПОЗОРЕЊЕ:

У моменту завршавања операција прања неопходно је да чистите резервоар са већ употребљеном водом како би избегли депозите и умножавање бактерија аи мириса.

• Одвод већ употребљену воду исто како је приказано у релевантном ставу, ставите машину поред једног канала за одвод.
• Извадите поклопац (6).
• Оставите црево (12) подигнуто са извађеним поклопцем, и кроз једну цев сипајте воду у унутрашњем делу резервоара (14), све до када из црева за одвод излази чиста вода.
• Поново монтирајте у супротном реду.

9.1.В - Чишћење скрајпера (Фигура 4)

Чистите скрепер пажљиво и добро (11) морате је извадити у складу са следећим редом:

• Извадите црево (13) из брисача (11).
• Ослабите регулаторе (32) и извадите брисач (11).
• Перите брисач аи специјално гуме (47) и унутрашњи део дела за усисавање (32).

НАПОМЕНА:

У случају ако за време прања спазите оштећење или хабање гумена (47), морате га заменити.

- Поново монтирајте а у супротном редоследу.

9.1.r - Чишћење филтера чисту воду (Фигура 15)

НАПОМЕНА:

Прије чишћења филтра осигурајте се да је резервоар воде чист и празан.

• Одвијте и извадите поклопац (46).
• Извадите филтар (17) и перите га водом.
• Поново ставите филтар (17) на своје мјесто, након тога завијте поклопац (46).

9.1.д - Замењивање четке (Фигура 6-16)

Неопходна је замјена четке онда када иста представља оштећења од 2 цм или мора бити замијењена због врсте под ради замјене поступите као што следи:

• Подигните четку кроз притисак педале исто како је приказано у одговарајућој секцији.
• Ставите једну руку под групу четка (9 фигура 16); да б извадили четку вртите је уз помоћ ударца у смјеру вртања.
• Замијените четку која треба бити ухваћена на подршци бандажа (9 фигура 16).
• Извади те место за четку (9 фигура 16) кроз акционисање педале исто како је приказано у одговарајућој секцији.
• Притисните прекидач (34 фигура 6) на „,I,,.
• Притисните прекидач (38 фигура 6) како би омогућили окретање четке.
• Подесите сензор (20) који се налази на ручки, како би укључили вртање четке.
• Искључите машину притиском на прекидач (34 слика 6) до "0".

9.1.e - Замена брисача од гумена (Фигура 17)

Када запазите да се под не суши или ако остају трагови воде, неопходно је да проверите стање хабања делова за брисање (47):

• Извадите брисаче (11) исто како је приказано у секцији,, Чишћење брисача,,.
• Притисните део за блокаду (48) и отворите клему (49).
• Извадите обадве баре за блокаду (50) и извадите спољну гуму (51).
• Ослабите обадве навртке за стезање (52) и извадите бару за блокаду (53) и унутрашњу гуму (54).

НАПОМЕНА:

Када гуме (51) или (54) постају Хабана на једној страни, можете их ставити обрнуто али само једанпут.

• Замените или окрените ламе од гуме (51) или (54) без да их преокренете.
  ;- Поново монтирајте их у супротном редоследу.

НАПОМЕНА:

Гуме за све врсте подова и гуме од полиуретана за подове радионица које су прљаве од уља.

9.1.ё - Чистите филтар резервоара опорављене воде (Фигура 18)

Уклоните горњи поклопац како би сте имали приступ у унутрашњем ћелу резервоара за воду.

• Ослабите ручку (55) и извадите филтар (56).
• Перите филтар (56) са водом и поново монтирајте га и стегните ручку (55).

Замените осигурач са једним са истим напоном.

• Извадите конектор (16 фигура 8) из утичнице (43 фигура 8).
• Извадите поклопац (57 фигура 19) ослабите вијке (58 фигура 19) како би сте имали приступ на свјећици.
• Замените поклопац (60 Слика 19). поклопац (57 Слика 19).

9.1.3 - Реглажа брисача (Фигура 20)

- Могуће је подешавање позиције брисача у висини и подешавање угла инциденте шкрајпера на поду.

Подешавање у висини

• Спустите брисач кроз употребу ручке.
• Одврните вијак (65) и подигните или спустите котач (65а) све до брисач буде у жељеној позицији, након чега заврните вијак (65).

Подешавање угла инциденте

• Спустите брисач кроз употребу ручке.
• Укључите усисивач и напредуј те неколико метра, затим заустави те усисивач и зауставите уређај.
• Провјерите угао инциденте шкрајпера (47) на поду.

- За подешавање, вртите сиву ручку (66) у супротном смјеру казалька сата и угао инциденте повећава се, у супротном смјеру спустит ће се.

ПРОБЛЕМЕ - УЗРОК - РЕШЕЊА

ПРОБЛЕМЕ УЗРОК РЕШЕЊА
Притиском на прекидач (34), машина неће да с екључи.	Линијски прекидачи у позицији ,,0,,.Кабл за напајање искључен.	Притисните линијски прекидач.Прикључите кабл.
Четка не окреће се. Покварена картица функције.Додирујући сензор са ручке је покварен.Четка мотора покварена.Прекидач за активирање ротације четке није притиснут.		Замијените.Замијените.Замијените.Притисните комутатор.
Усисивач не функционише.	Покварена картица функције.Покварен мотор за усисивање.Комутатор за усисавање није притиснут.Резервоар за опоравак пун је.	Замијените.Замијените.Притисните комутатор.Перите, чистите резервоар и сонду.
Уређај не суши добро и оставља трагове воде на поду.	Усисивач искључен.Цев за усисавање запушена.Прљав брисач.Резервоар за опоравак пун је.Филтар прљаве воде загушен.Брисач има ламе од каучука оштећене.	Уклъучите усисивач.Проверите и ако је неопходно чистите цев за усисавање који ствара везу са резервоаром за опоравак.Чистите брисач.Испразните резервоар за опоравак.Чистите филтар.Преокрените или замените гуме брисача.
ПРОБЛЕМЕ УЗРОК РЕШЕЊА
Не изилази вода. Празан резервоар.Прекидач за активирање електро вентила није притиснут.Славина затворена.Блокиран филтар.Електро вентил не функционише.		Напуните резервоар.Притисните комутатор.Отворите славину.Чистите филтер.Ступите у контакту са техничким сервисом.
Недовольно чишћење пода.	Не одговарајућа четка или детерцент.Оштећена четка.	Употребите четке или агенте за чишћење одговарајућих врста подова.Замените четку.

10.1 ГАРАНЦИЈА

У периоду гаранције биће бесплатно поправљени или замењени, сви покварени дијелови.

Не добијају гаранцију дијелови оштећени кроз погрешно управљање или манипулирање уређаја.

Ради активирања процедуре гаранције молимо вас да ступите у контакту са вашим добављачем или са једним центром за сервисирање, гђе да доставите важеће документе везане за куповину уређаја.

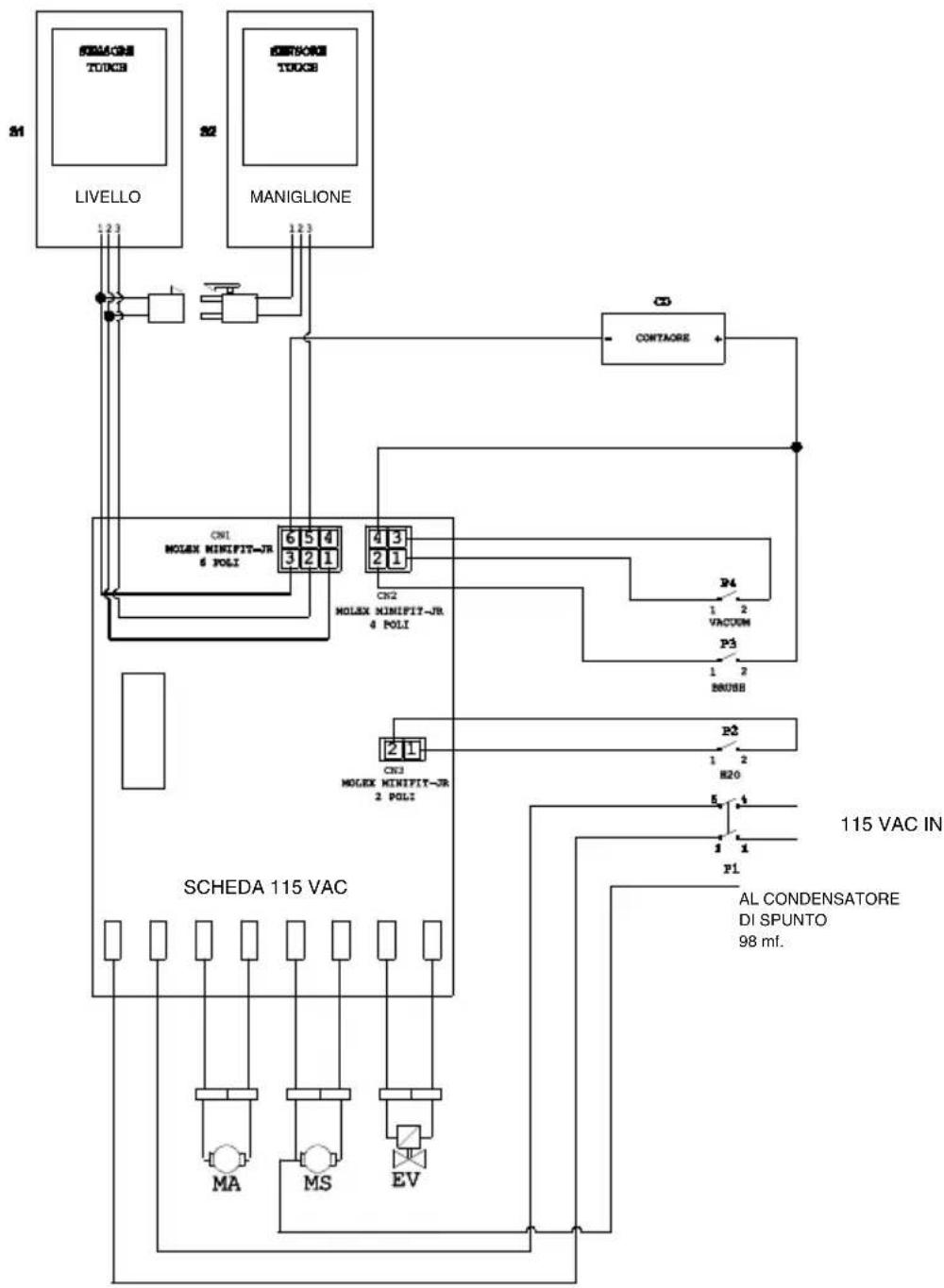

ЕЛЕКТРИЧНА ШЕМА

FR 30 - FR 45 TOUCH 115 VAC

CO ....Сат цоунтер

P4......Свитцх усисавање

P4......Свитцх усисавање
