KASUTUSJUHEND FR 30 E 45 TOUCH Ghibli & Wirbel

(Tõlge algupärase kasutusjuhendi)

FI Suomi.... FI -1

suur tänu, et valisite meie puhastustooted.

Põranda kiiürija-kuivataja, mille olete ostnud, on tehtud nii, et ta täidaks kasutaja vajadusi kasutamislihtsuse ja usaldusväärsuse poolest.

Oleme teadlikud, et hea toote säilimiseks ka peale pikemat aega, on vaja pidevaid värskendusi, et ta vastaks igapäevaste kasutajate ootustele. Sellepärast me loodame, et pole mitte ainult rahulolev klient, vaid ka partner, kes ei köhkle meile oma igapäevaste kogemuste põhjalt tulnud arvamusi ja ideid andmast.

Indeks

Tehnilised andmed....ET-3

1.1 Sissejuhatus....ET-5

2.1 Masina tundma õppimine....ET-5

3.1 Lahti pakkimine ....ET-5

3.1.a - Masina standardvarustus....ET-5

4.1 Detailide kokkupanek....ET-5

4.1.a - Paigaldamine pintsli....ET-5

4.1.b - Paigaldamine harja....ET-5

5.1 Kontrollpaneel....ET-6

6.1 Veepaagi täitmine....ET-6

7.1 Kasutamine....ET-6

7.1.a - Kontrollid enne kasutamist....ET-6

7.1.b - Elektriühendus .....ET-7

7.1.c - Masina ettevalmistamine ja tsükli valimine ....ET-7

7.1.d - Masina kasutamine....ET-7

7.1.e - Kasutamise lõpetamine ja välja lülitamine....ET-7

7.1.f - Veeanuma maksimaalse veetaseme alarm....ET-8

8.1 Musta vee väljalaskmine....ET-8

9.1 Hooldus ja puhastamine....ET-8

9.1.a - Puhta vee paagi tühjendamine ja puhastamine....ET-8

9.1.b - Musta vee paagi puhastamine....ET-8

9.1.c - Kummikaabitsa puhastamine....ET-9

9.1.d - Puhta vee filtri puhastamine ....ET-9

9.1.f - Kummikaabitsa kummilabade vahetamine....ET-9

9.1.g - Filtri puhastamine tank vee taastamine....ET-10

9.1.h - Kaitsmete vahetamine ET-10

9.1.i - Reguleerimine kaabits .....ET-10

Probleem - põhjus - lahendus....ET-12

10.1 Garantii ....ET-13

Juhtmete skeemid....ET-14

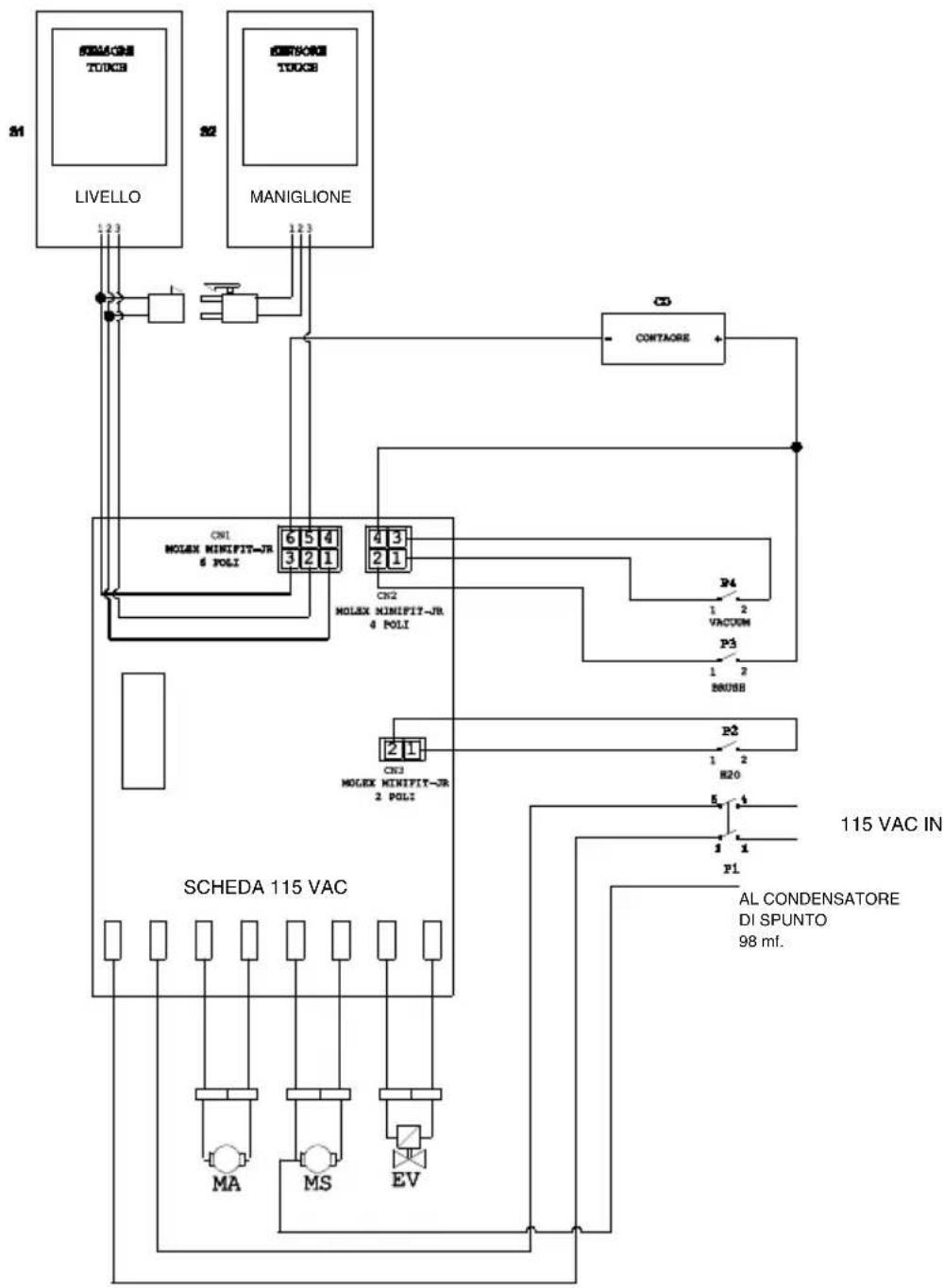

FR 30 - FR 45 TOUCH 115 VAC....ET-14

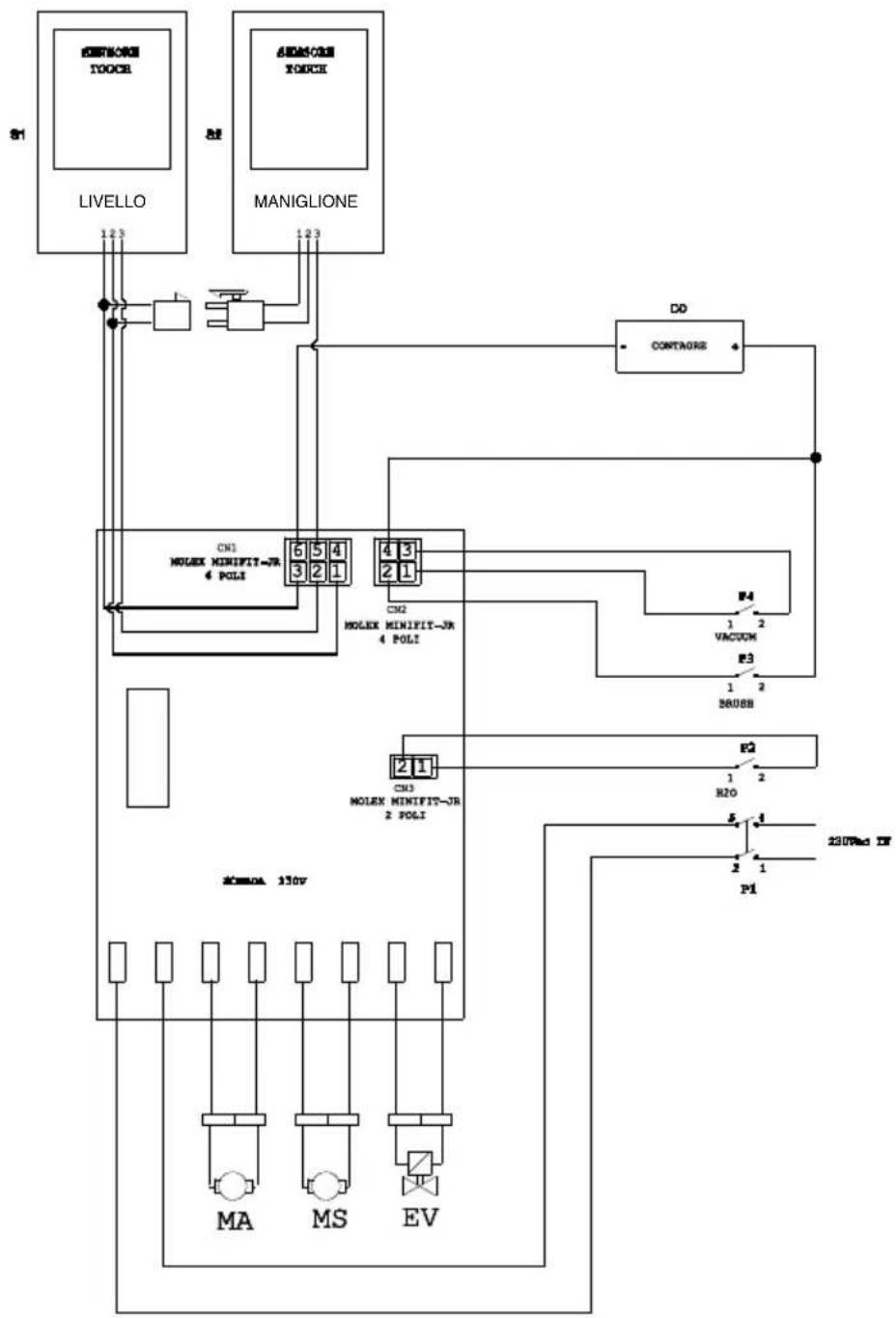

FR 30 - FR 45 TOUCH 230 VAC ET-15

Tehnilised andmed

Kasutustüüp Maapealne kasutaja
Parameetrid
Toide Vaata andmesildil
Installeeritud laeng 850 W
Edasiliikumine Manuaalne
Pesemise laius * 430 mm
Kuivatamise laius 650 mm
Harjased / platvorm
Diameeter / number 430mm/17"x1
Mootori võimsus / number 450 Wx1
Mootori kiirus 140 giri/min.
Spetsiifiline rõhk 33 gr/cm	2
Sisseimamine
Mootori võimsus 400 W
Negatiivne rõhk 1189 mmH	_2O
Õhtuvoolu tase 28 l / sek
Müratase 63 dB
Paak
Taasringlus Ei
Lahuse mahtuvus 30 l
Taastumise mahtuvus 33 l
Mõõtmed (PxLxK) ilma klaasipuhasti	1210 x 560 x 1020 mm
Vibratsioon ISO 5349 m/sec ^2	< 2,5
Kaal
Tühikaal 70,5 Kg
Kaal sõidukorras sõiduk GVW	100,50 Kg

* Puhastamine vahendid masin töötab ja võsa lapik.

Aksessuaarid
Võsa PPL ø 0,9 40.0002.00
Harja tilgakese 24.0237.00
Kummi puhasti ees 39.0129.00
Kummi puhasti tagumine 39.0130.00
Aksessuaarid nõudmisel
Hanja PPL strong ø 0,7 40.0102.00
Harja tynex ø 1,2 grit 80 40.0202.00
Trascinatore 40.1007.00
Kummi puhasti anti-õli ees 39.0131.00
Kummi puhasti anti-õli tagumine 39.0132.00

1.1 SISSEJUHATUS

OHT:

Enne masina kasutamist lugeda loe brošüüri "HOIATUSED OHUTUS PUHUL PÖRAND PUHASTAMIST MASIN" lisatud käesolevale.

2.1 MASINA TUNDMA ÕPPIMINE (joonis 1)

1) Juhtimiskäepide.
2) Juhtimispult.
3) Kummikaabitsa aktiveerimise kang.
4) Veevarustuse kraan.
5) Lahendus tank.
6) Paagikaasi.
7) Puhta vee täitmise ava.
8) Rattad.
9) Harja pöörlemisäärik.

10) Hari.

11) Kummikaabits.

12) Musta vee väljalaskevoolik.

13) Kummikaabitsa vee sisseimemisvoolik.

14) Taastamine veepaak.

15) Püsttoruventiilid / heakskiidu puhta vee-ga.

16) Plug elektriühendus.

17) Vee puhas filter.

18) Pöörlevad rattad.

19) Harja üles/alla liigutamise pedaal.

20) Puutu anduri veojõu ja harja pöörlemise.

Kui pakend on instruktsioonide järgi pakendil endal avatud, kontrollige, et masin ja köik selle osad oleksid terved.

Kui leiate mingeid kahjustusi, kontakteeruge kolme päeva jooksul kviitungi saamisest oma piirkonna agendiga ja kulleriga.

• Eemaldage kott (21) mis katab lisatarvikuid.
• Lõigake katki kinnitusrihm (22).
• Eemaldage puidust klotsid (23 ja 24).
• Tõstke harja äärik (9), vajutades pedaali (19) (vaadata vastavat osa).
• Tõstke klaasipuhasti hoob toetust (25),

töstes käepidemest (3 Joon. 1) (vaadata vastavat osa).

- Pange kaldtee asendisse ja laadige ma- sin maha.

3.1.a - Masina standardvarustus (joonis 3)

Kaasasolevate tarvikute hulka kuuluvad:

10) Hari.
11) Sueegee.
26) Veepaagi täitmise voolik.
27) Masina kasutus- ja hooldusmanuaal.
28) Hook anti-pisar.
29) Kaitsmeid.
30) Filtreeritakse suud puhta veega tank.

4.1 DETAILIDE KOKKUPANEK

4.1.a - Paigaldamine pintsli (Joon. 4)

• Keerake kahe nupuga (31) sisse klaasipuhasti hoob (11).
• Paigalda klaasipuhasti hoob (11) toetuse (25) pingutades kahe nupuga (31).
• Ühendage voolik (13) paigaldamise kohta (32) ja klaasipuhasti.

TÄHELEPANU:

Tehakse eespool nimetatud samme toel langetatud kaabitsaga.

4.1.b - Paigaldamine harja (Joon. 5)

OHT :

Operatsioon viiakse kaks inimest!

• Veidi tõsta äärik (9) rotatsiooni hari ja eemaldada polüstüreenist kaitse (33).
• Paigaldage hari, nagu on kirjeldatud jao-tises "harjade vahetus."

5.1 KONTROLLPANEEL (joonis 6)

20) Sensor alustamiseks harja pöörlemise

Tegutseb sensor (20), mille lüliti vajutamisel (34) “💡”, ilüliti (38) ja “💡” lülitit (39) “💡” alla, hakkate rotatsiooni harja / de harjad ja varustamist vee.

34) Pealüliti

Asendis "I" hakkab põlema ja paneb ma- sina käima.

Asendis "0" jääb see seisma.

35) Imamisseadme aktiveerimislülti

Operatsioon lüliti on võimaldanud lüliti (34) asendisse "I".

Kui lüliti on asendis "I", vajutage see alla. Lüliti hakkab põlema ja imamisseade aktiveerub.

37) Indikaator töötunni

Näitab lahtiolekuajad masin.

38) Lüliti võimaldab pöörlemist hari

Toimimist lüliti on sisse lülitatud alates võti (36) asendisse "1".

Vajutage lülitit (38) võimaldab pöörlemist pintsliga; toimimise kohta sama juhitakse hoova (20); pöörleva pintslid süttib nupu.

39) Vee solenoid-ventiil lüliti

Operatsioon lüliti on võimaldanud lüliti (38) asendisse "I". Vajutage lülitit (39), valmistub avamine solenoid valve veest, selle toimimist kontrollitakse anduri (20); avatud ventiili, tuled lüliti. Kasutage kraani (4), et reguleerida veehulka.

4) Vee hulga reguleerimise kraan

Keerake kraani (4) vastupäeva, et suurendada vee hulka või pöörake päripäeva, et seda vähendada.

6.1 VEEPAAGI TÄITMINE (joonis 7)

HOIATUS:

Lisage paaki ainult puhast vett, mitte kõrgemal temperatuuril kui 50°C.

• Eemaldage voolik (26), ühendage üks ots (26a) kraaniga ja sisestage teine ots (26b) paaki (5).
• Kontrolli, et ventiil (40) on avatud.
• Keerake kraan lahti ja täitke paak (5).
• Vee taset paagis kuvatakse läbipaistev toru (15).
• Valage vedel pesuaine paak.

TÄHELEPANU:

Kasutage ainult mitte-vahutavaid puhastusaineid. Koguste teadasaamiseks, järgige puhastusaine tootja juhiseid vastavalt mustuse tüübile.

OHT:

Kui puhastusaine puutub kokku silmade ja/või nahaga või kui seda alla neelatakse, lugege edasisi juhiseid puhastusaine tootja poolt kaasa antud kasutus- ja turvalisusmanuaalist.

7.1.a - Kontrollid enne kasutamist

• Kontrollige, et musta vee paagi väljala- setoru (12) oleks korralikult ühendatud ja kinnitatud.
• Kontrollige, et kummikaabitsa (11) liitmik (41) ei oleks blokeeritud ja voolik oleks korralikult ühendatud.
• Veendu, et toru (15) täitmiseks puhta veega korralikult kinnitatud paigalduse ja et ventiili (40) on avatud.

7.1.b - Elektriühendus

• Sisestage kaabli pikendamist (42) pisar konksu (28) blokeerimine nagu on näidatud joonisel.
• Ühendage pistik (43) laiendamise (42) aastal kontaktiga (16) masinal.
• Ühendage toitejuhe et elektrivörguga kelle reiting on vähemalt 10A.

HOIATUS:

• Veenduge, et elektri-süsteem vörgustik on varustatud lülitiga diferentsiaal (ohutus tüüp).
• Svolgere completamente il cavo di alimentazione elettrica prima di mettere in funzione l'apparecchio.
• Kasuta pikendusjuhet ainult siis, kui väga heas korras; veenduge, et osa on asjakohane võimsus seade.
• Ärge tömmake toitejuhe üle teravate servade ja vältida purustada teda.

7.1.c - Masina ettevalmistamine ja tsükli valimine (joonis 6-9)

• Vajutage lülitit (34).
• Vabastage hoob (3 joonis 9) ja laske see madalamale; kummikaabits (11 joonis 9) on ka pôrandal alla lastud.
• Vajutage pedaal (19 Joon 9), vabastama seda probleemideta kavandatud ja tõstke, hari (10 joon 9) on langetatud.

Töötsükkel:

- Masinal on neli töötsüklit:

Ainult kuivatamine tsükkel:

- Selleks, et sooritada ainult kuivatamise tsüklit, vajutage lüliti (35). Tööle hakkab imamisseade tööle.

Ainult harjamistsükkel:

- Et ainult tsükli harjamine vajutage intrerruttore (38) võimaldada pöörlemist pintsliga. Puudutada andur paigutatud käepide, et alustada pöörlemise harja / harjad.

Pesemise ja harjamistsükkel:

- Vajutage lülitit (38) võimaldada pöörlemist pintsliga; vajutage lülitit (39) et võimaldada vee. Puudutada andur paigutatud käepide, et alustada pöörlemise harja / harjad ja veevarustus.

Pesemise, harjamise ja kuivatamise tsükkel:

- Vajutage lülitit (35) alustada tolmuimeja, lüliti (38) võimaldada pöörlemist hari ja vajutage lülitit (39) et võimaldada vee. Puudutada andur paigutatud käepide, et alustada pöörlemise harja / harjad ja veevarustus.

7.1.d - Masina kasutamine (joonis 1)

- Peale masina käivitamist ja tsükli valimist alustage puhastamist lükates masinat käepidemest (1).

TÄHELEPANU:

Pöörake tähelepanu eriti örn põrandad; ärge kasutage masinat, kui see on seisatud ja har- ja pöörlemise kohta.

TÄHELEPANU:

Korralik puhastamine ja kuivatamine põrand teha lükates masinat ettepoole; kui sa lähed tagasi, siis masin ei täida kuivatamine; Selles faasis alati tõsta klaasipuhasti, et vältida kahjulikke terad.

- Vajaduse korral reguleeri pesemisvee ta-set kasutades kraani (4 joonis 1).

7.1.e - Kasutamise lõpetamine ja välja lülitamine (joonis 6-10)

• Kui puhastustööd on löppenud, ärge lülitage masinat kohe välja: kasutage lüliteid (39) ja (38), et deaktiveerida vee jagamine ja harjaste pöörlemine.
• Tõstke üles hari vajutades pedaali (19 joonis 10) nii kaugele kui see läheb, pai-gutades ta selleks mõeldud süvendisse.
• Jätka tolmuimeja sisestatud imeda kogu

vedelik esineb korrus, siis lülita vaakum vajutades lülitit (35 joon 6).

- Tõstke kaabits (11 Joon. 10), tõstes kangi (3 Joon. 10).

HOIATUS:

Alati tõsta klaasipuhasti ja otsik, pärast lõpetamist koristustöödega, sest see aitab vältida deformeerumist kummist labad ja pintsli karvad.

• Vajutage lülitit (34 Joonis 6) asendisse "0" välja lülitada masin.
• Ühendage pistik vooluvörku elektriline.

7.1.f - Veeanuma maksimaalse vee-taseme alarm (joonis 11)

Kui kasutamise ajal masina, tolmuimeja on välja lülitatud, siis tähendab see, et vedeliku taseme taastumine tank on saavutanud mak-simaalse taseme.

Minge vee äralaskmise kohta ja laske musta vee paak tühjaks nii nagu vastavad paragrahvis näidatud.

8.1 MUSTA VEE VÄLJALASKMINE (joonis 12)

Pesemistsükli löpus või kui musta vee paak (14) on täis on vajalik paak tühjendad järgnevalt:

TÄHELEPANU:

Mustast veest vabanemiseks järgige vastava maa standardeid.

• Asetage masin äravoolu koha lähedale.
• Eemaldage voolik (12).
• Eemaldage kaas (43) voolikult (12) ja laske kogu paaki kogunenud vesi välja.

TÄHELEPANU:

Välja tuleva vee kogust saab moduleerida kui vajutada toru otsa (12).

- Pange kork (43) tagasi vooliku otsa (12) ja asetage see tagasi oma toele.

9.1 HOOLDUS JA PUHASTAMINE

HOIATUS:

Kõik toimingud hooldus tuleb läbi viia, kui masin on välja lülitatud ja tühi tank.

TÖÖD, MIDA TULEB TEOSTADA IGAPÄEVASELT

9.1.a - Puhta vee paagi tühjendamine ja puhastamine (joonis 13)

HOIATUS:

Peale pesemistööde ega lõpetamist on kohustuslik veest tühjaks lasta ja puhas-tada puhta vee paak (5), et vältida setteid ja katlakivi.

Peale taastusveepaagi tühjendamist, tühjendage ka puhta vee paak järgnevate juhiste kohaselt:

• Asetage masin äravoolu juurde.
• Ühendage voolik (15) on eri konksud, sulge ventiili (40), alandada äravoolu kor-rus on äravoolu avage ventiili (40) ja jätta täielikult veest tühjendada.
• Pese paagi sisemus puhtaks, jättes ära- vooluvee toru lahti ja lisades puhast vett ülemise ava kaudu.
• Pärast puhastamist, tõstke toru (15), jättes ventiili (40) lahti, kinnitage voolik vastava liigeseid.
• Selleks, et täita vee tank (5) ühendage voolik (44) alates kiirühendus (45) siis keerake pistik põhja poole, jättes täies- ti tühjaks vesi; või eemaldage filtri kate (46).

9.1.b - Musta vee paagi puhastamine (joonis 14)

HOIATUS

Peale pesemistööde lõpetamist on ko-hustuslik puhastada musta vee paak, et vältida sette või katlakivi tekkimist ja bakterite, halbade lõhnade ning hallituse tekkimist.

• Laske must vesi välja nii nagu näidatud vastavas paragrahvis, asetades masina äravoolu kohale.
• Eemaldage kate (6).
• Jättes vooliku (12) alla lastud asendisse ja kaas pealt ära, valage voolikuga vett paaki (14), puhastades seda seni kuni väljalaske voolikust tuleb puhast vett.
• Vaheta köik koostisosad vastastikuses järjekorras.

9.1.c - Kummikaabitsa puhastamine (joonis 4)

Selleks, et kummikaabitsa korralikult puhas-tada (11) on vajalik see eemaldada alloleva-te juhiste järgi:

• Ühenda voolik (13) kummikaabitsa (11) küljest lahti.
• Keera kruvid (32) lahti ja eemalda kummikaabits (11).
• Pese kummikaabits puhtaks, eriti hoolega puhasta kummilabasid (47) ja aspiratsiooni liitmikke (32).

TÄHELEPANU:

Kui pesemise ajal saab selgeks, et kummi-labad (47) on kahjustatud või kulunud, peab need ära vahetama või teistpidi pöörama.

- Vaheta kõik osad tagurpidises järjekorras.

TÖÖD, MIDA TEOSTADA VAJADUSE KORRAL

9.1.d - Puhta vee filtri puhastamine (joonis 15)

TÄHELEPANU:

Enne filtri puhastamist veenduge, et puhta vee paak on tühi.

• Keerake ja eemaldage kaas (46).
• Vahetage filter (17) ja pesta jooksva vee all.
• Vahetage filter (17) võtnud oma asukoht, seejärel kruvige kaas (46).

9.1.e - Harja vahetamine (joonis 6-16)

See nõuab asendamine harja, kui sama juhtub kulunud kui 2 cm, või tuleb asendada vastavalt tüüpi sõna olema pestud; väljavahetamise tegutsema järgmiselt:

• Tõstke hari üles, kasutades pedaali nagu näidatud vastavas paragrahvis.
• Tõsta käsi grupp harja hoidja (9 Joon. 16); vabastama harja, lülitage see terav löök pöörlemissuunda.
• Asenda harja poolt kinnihakkamine see äärik harjahoidikute (9 Joon. 16).
• Laske harja hoidev äärik (9 Joon. 16) allapoole, kasutades pedaali nagu näidatud vastavas paragrahvis.
• Vajutage lülitit (34 joon. 6) edasi "l".
• Vajutage lülitit (38 joon. 6) võimaldada pöörlemist harja.
• Reguleerige andur (20) asub käepide alustada harja pöörlemise.
• Lülitage masin välja, vajutades lüliti (34 Joonis 6) sendisse "0".

9.1.f - Kummikaabitsa kummilabade vahetamine (joonis 17)

Kui on selge, et põranda kuivatamine on raske või masin jätab veejälg i maha, siis peab kummikaabitsa labad (47) üle kontrollima:

- Eemaldage kummikaabitsa seade (11) nii nagu näidatud paragrahvis "Kummikaabitsa puhastamine".

• Vajutage lukustusseadet (48) ja avage käepide (49).
• Eemaldage kaks kummist paigaldusliist (50) ja eemaldage teine väline kumm (51).
• Keerake kaks kruvipingutit (52) lõdve-maks ja eemaldage lukustusvarras (53) ning sisemine kumm (54).

TÄHELEPANU:

Kui kummilabad (51) või (54) on ühelt poolt kulunud, siis ühel korral võib need lihtsalt ümber pöörata.

• Vahetage või keerake ümber kummila-bad (51) või (54) aga ärge neid omavahel vahetage.
• Vahetage osad vastupidises järjekorras.

TÄHELEPANU:

Kummilabasid võib olla kahte tüüpi: Parakummilabad kõikidele põrandatüüpidele ja polüuretaanlaba mehhaanilistele töökoda-de põrandatele, mis on õlised.

9.1.g - Filtri puhastamine tank vee taastamine (Joon. 18)

Eemaldage kaas juurdepääsu sees taastu- mine veepaak.

• Vabastage nupp (55) ja eemaldage filter (56).
• Peske filter (56) voolava veega ja uuesti kokku panema seda masina, pingutades nupp (55).

9.1.h - Kaitsmete vahetamine (joonis 8-19)

HOIATUS:

Asendage läbipõlenud kaitse sama voolutugevusega kaitsmega.

• Eemaldage pistik (16 Joon. 8) pistikupe-sast (43 Joon. 8).
• Eemaldage kaas (57 Joon. 19), keerates lahti kruvid (58 Joon. 19), et pääseda kaitsme.
• Paigaldage kaas (60 joon 19) ja kaas (57 joon 19).

9.1.i - Reguleerimine kaabits (Joon. 20)

- On võimalik kohandada seisukohta kaabits körgune ja reguleerige sagedus kaabitsad põrandale.

Kõrguse reguleerimine

• Langetada kaabits lüliti kangi keeramise.
• Vabastage kruvi (65) ja tõstke või langetage ratta (65a) kuni klaasipuhasti on soovitud asendis, siis keerake kruvi (65).

Esinemissagedust reguleerimine

• Langetada kaabits lüliti kangi keeramise.
• Alusta tolmuimeja ja jätkata möne meetri, siis lülitage tolmuimeja ja peatada auto.
• Kontrollige esinemissagedus rehvid (47) põrandal.

Joon. A = liiga purustada

Joon. B = liiga tõstatatud

Joon. C = õigesse asendisse

- Reguleerimiseks, tegutseda nupp hall (66) keerates seda vastupäeva, esine-missagedus suureneb, vastupidi vähe-neb.

PROBLEEM - PÕHJUS - LAHENDUS

PROBLEEM PÕH	JUS LAHENDUS
Vajutades lülitit (34), siis ma-sin ei käivitu.	Kaitselülitid asendisse “0”.Toitekaabli lahti.	Vajutage võimsuslüliti.Ühendage kaabel.
Hari ei pöörle.	Kaartide funktsioonid kahjusta-tud.Puudutus andur on käepide on vigane.Motor harja kahjustatud.Lüliti võimaldab pöörlemist harja ei vajutata.	Vahetage.Vahetage.Vahetage.Vajutage lülitit.
Aspiraator ei tööta. Kaartide	funktsioonid kah-justatud.Imamismootor kahjustatud.Imamiseks pole lülitit vajuta-tud.Musta vee paak on täis.	Vahetage.Vahetage.Vajutage lülitit.Tühjendage, peske ja pu-hastage paak ja sondid.
Masin ei kuivata hästi, põ-randale jäävad märjad jäljed.	Aspiraator ei tööta.Aspiraatori toru on blokeeri-tud.Määrdunud klaasipuhasti.Musta vee paak on täis.Veefilter ummistunud määrdunud.Kummikaabitsa kummilabad on kulunud.	Pane aspiraator tööle.Kontrollige ja kui vajalik, siis puhastage aspiratsiooni toru, mis ühendab kummikaabitsat musta vee paagiga.Puhastage klaasipuhasti.Tühjenda musta vee paak.Puhastage filter.Vaheta või pööra ümber kummikaabitsa kummilabad.
Vett ei tule välja. Tühjendage	paak.Lüliti võimaldab solenoidkla-pi ei vajutata.Kraan on kinni.Filter on blokeeritud.Solenoidi kraan ei tööta.	Täitke paak.Vajutage lülitit.Lülita kraan.Puhastage filter.Helistage tehnilisele toele.
Põranda puhastamine ei ole piisav.	Mittesobivad harjad või pu-hastusaine.Hari on kulunud.	Kasutage põranda- või mus-tusetüübile sobivaid harju või puhastusvahendeid.Vahetage hari välja.

10.1 GARANTII

Garantiiaja jooksul kõik defektsed osad parandatakse või asendatakse tasuta.

Kõik osad mõjutanud omavolilise või ebaõige kasutamise arvatakse garantii.

Selleks, et garantii korras palun võtke ühendust asjakohase teenindusse esitades kehtiv ostu dokumendid.

JUHTMETE SKEEMID

FR 30 - FR 45 TOUCH 115 VAC

CO Tund loedur

CN 1 ......Sensor emaplaadi ühenduspesa

CN 2 ...... Ühenduspesa kaardi lülitid

CN 3 ...... Ühenduspesa kaardi lülitidEV

MA......Tolmuimejad mootor

MS ....Harja mootor

EV......Magnetklapp

P1 Lüliti

P2 Lüliti EV

P3 Harja lüliti

P4......Imemis lüliti

S2 Puuteanduri käepide

FR 30 - FR 45 TOUCH 230 VAC

CO ....Tund loedur

CN 1 ......Sensor emaplaadi ühenduspesa

CN 2 ...... Ühenduspesa kaardi lülitid

CN 3 ...... Ühenduspesa kaardi lülitidEV

MA....Tolmuimejad mootor

MS Harja mootor

EV......Magnetklapp

P1 Lüliti

P2 Lüliti EV

P3 Harja lüliti

P4......Imemis lüliti

S2 Puuteanduri käepide

Hyvä asiakas,

CN 1 ....Kortin liitin anturit

CN 3......EV kytkin levyn liitin

MA......Imumoottori

MS Harjamooottori

CN 1 ....Kortin liitin anturit

CN 3......EV kytkin levyn liitin

MA......Imumoottori

MS Harjamooottori
