KÄYTTÖOHJE FR 30 E 45 TOUCH Ghibli & Wirbel

(Käännös alkuperäisten ohjeiden)

S1 Puuteanduri tase taastumine

S1 Puuteanduri tase taastumine

Kiitos, että valitsit meidän tuote puhdistukseen sen ympäristöissä.

Pesee koneen olet ostanut on suunniteltu tyydyttää käyttäjän kannalta helppokäyttöisyys ja luotettavuus ajan.

Olemme tietoisia siitä, että hyvä tuote pysyy sellaisena, ajan, vaatii jatkuvaa päivitykset suunniteltu vastaamaan odotuksiin, jotka päivittäin käyttää sitä. Tässä mielessä toivomme saavamme hänen ei vain tyytyväinen asiakas, vaan myös kumppani, joka ei epä- röi lähettää mielipiteitä ja ajatuksia, jotka johtuvat omasta kokemuksestani päivittäin.

Indeksi

Tekninen esite....FI-3

1.1 Esittely....FI-5
2.1 Tunteminen ja koneen ......FI-5
3.1 Purkaminen ...... FI-5

3.1.a - Varustettu kone....FI-5

4.1 Komponenttien kokoonpano....FI-5

4.1.a - Asennus pyyhkimen....FI-5
4.1.b - Asennus pyyhkimen....FI-5

5.1 Ohjauspaneeli ja valvont....FI-5
6.1 Täyttö tankki....FI-6
7.1 Käyttö....FI-6

7.1.a - Tarkastukset ennen käyttöä....FI-6
7.1.b - Sähköinen liitäntä ......FI-6
7.1.c - Valmistelu koneen ja sykli valinta....FI-7
7.1.d - Käyttää konetta....FI-7
7.1.e - Loppukäytön ja pois....FI-7
7.1.f - Hälytys maksimi vedenkorkeus elpymistä ......FI-7

8.1 Tyhjennä vesi elpymistä....FI-8
9.1 Huolto ja puhdistus ......FI-8

9.1.a - Tyhjennys ja puhdistus puhdasvesisäiliö ......FI-8
9.1.b - Puhdistus säiliö vesi elpymistä....FI-8
9.1.c - Puhdistus pyyhin....FI-9
9.1.d - Puhdistus suodatin puhdasta vettä....FI-9
9.1.e - Harjalla korvaaminen....FI-9
9.1.f - Vaihtaminen pyyhin kumit....FI-9

9.1.g - Suodattimen puhdistus säiliö veden talteenotto ......FI-10
9.1.h - Sulakkeen vaihto ......FI-10
9.1.i - Säätäminen pyyhkimen....FI-10

Ongelmat - syyt - oikaisukeinot ......FI-12

10.1 Takuun ......FI-13

Kytkentäkaaviot....FI-14

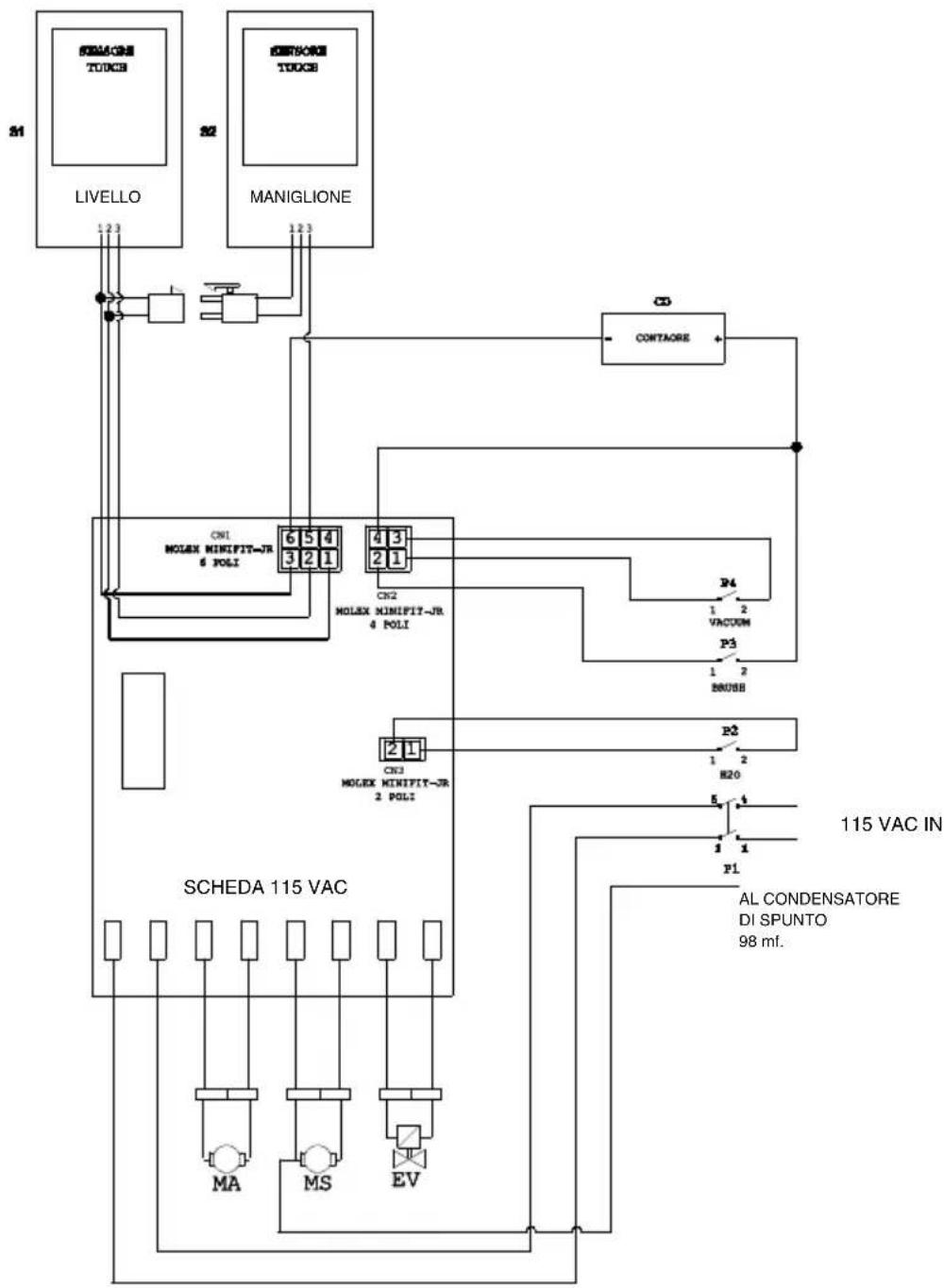

FR 30 - FR 45 TOUCH 115 VAC....FI-14

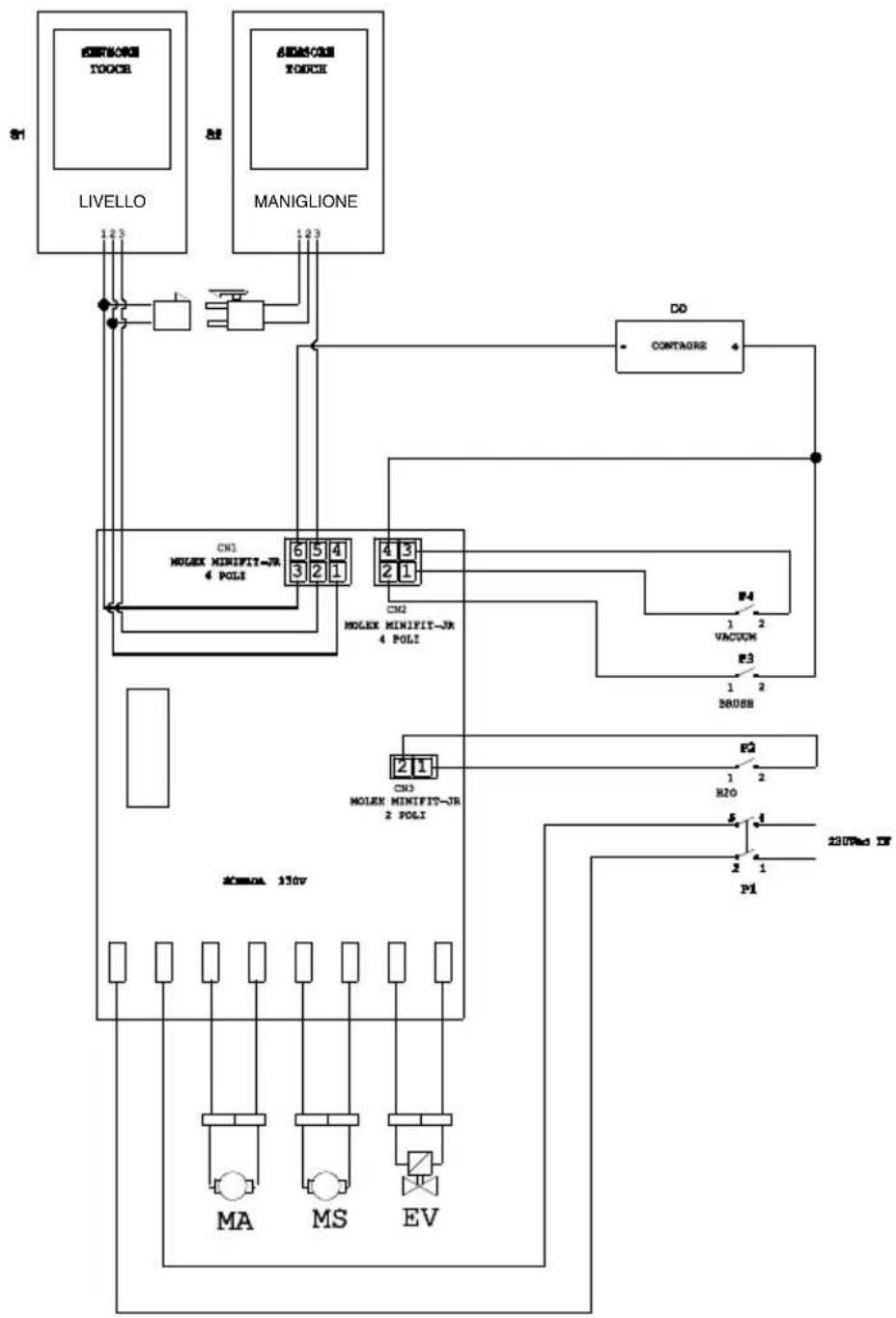

FR 30 - FR 45 TOUCH 230 VAC ......FI-15

Tekninen esite

Ajotapa Operaattori rantaan
Ominaisuuksia
Syöttöjännite Katso tyyppikilpi
Asennettu teho 850 W
Ajomatkan Manuaali
Raideväli pesun * 430 mm
Imuleveys 650 mm
Siveltimet / alusta
Halkaisija / määrä 430mm/17"x1
Moottorin teho / määrä 450 Wx1
Moottorin nopeus 140 kierr/ min.
Erityiset paine 33 gr/cm	2
Imu
Moottorin teho 400 W
Paine 1189 mmH	_2 O
Ilmavirta 28 l / sec
Meluisuus 63 dB
Tankki
Kierrätys Ei
Kapasiteetti ratkaisu 30 l
Hyödyntämiskapasiteetti	33 l
Mitat (pxlxk) ilman pyyhin	1210 x 560 x 1020 mm
Värähtely ISO 5349 m/sec ^2	< 2,5
Paino
Omapaino	70,5 Kg
Paino ajokunnossa GVW	100,50 Kg

* Raita pesu tarkoittaa, että kone on käynnissä harjalla ja murskattu.

Lisätarvikkeet
Harja PPL ø 0,9 40.0002.00
Harja tilkka 24.0237.00
Kumi pyyhkimen edessä 39.0129.00
Kumi pyyhkimen taka 39.0130.00
Lisävarusteet tilauksesta
Harja PPL strong ø 0,7 40.0102.00
Harja tynex ø 1,2 grit 80 40.0202.00
Raahaaja 40.1007.00
Öljynkestävä kumi pyyhkimen edessä	39.0131.00
Öljynkestävä kumi pyyhkimen taka 3	9.0132.00

1.1 ESITTELY

VAARA:

Ennen kuin käytät koneen lukea huolellisesti kirjanen "TURVALLISUUS KOSKEVAT LATTIANHOITOKONETTAI" liitetty tähän.

2.1 TUNTEMINEN JA KONEEN (Kuv. 1)

1) Toiminnanharjoittajan kahva.
2) Ohjauspaneeli.
3) Käyttövivun kumilastalla.
4) Kosketa tuloveden toimitus.
5) Ratkaisu säiliö.
6) Peitä tankki.
7) Avaa kuorman puhdasta vettä.
8) Pyörät.
9) Laippa pyörivä harja.
10) Harja.
11)Keskiosasta.
12) Pakoputki vesi takaisin.
13) Imuletku veden kumilasta.
14) Säiliö vesi takaisin.
15) Pystyputki / valua puhtaalla vedellä.
16) Pistoke sähköliitäntä.
17) Suodattaa puhtaalla vedellä.
18) Kääntyvää pyörää.
19) Poljin ylös / alas harjalla.
20) Kosketa anturi alkaa pitoa ja harjan.

3.1 PURKAMINEN (Kuv. 1-2)

Poistamisen jälkeen pakkaus, kuten edellä pakkauksen ohjeita itse eheyden tarkistamiseksi koneen ja kaikkien mukana komponentteja.

Jos koet havaittavissa vaurioita, ota yhteys jälleenmyyjään ja operaattorin 3 päivän kuluessa vastaanottamisesta.

• Poista pussi (21) sisältää lisävarusteita.
• Leikkaa hihna (22).
• Poista lohkojen (23) ja (24) puun.
• Nosta harjan laippa (9) painamalla poljinta (19) (ks. asianomainen luku).
• Nosta pyyhkimen varsi tuki (25) nostamalla kahvaa (3 Kuv. 1) (ks. asianomainen luku).
• Aseta dia ja purkaa koneen lavan.

3.1.a - Varustettu kone (Kuv. 3)

Mukana lisävarusteet ovat seuraavat:

10) Harja.
11) Pyyhkimen.
26) Joustava Putki tuloveden.
27) Manuaali käyttö-ja huolto koneen.
28) Koukku anti-repeämä.
29) Sulakkeet.
30) Suodattaa suun säiliön puhdasta vettä.

4.1 KOMPONENTTIEN KOKOONPANO

4.1.a - Asennus pyyhkimen (Kuv. 4)

• Löysätä molemmat nupit (31) pyyhkimen varren (11).
• Asenna pyyhkimen varren (11) tuki (25) kirstämällä molemmat nupit (31).
• Kytke letku (13) liittimeen (32) pyyhin.

HUOMAA:

Suorita edellinen toiminnan n tuella vetolasta alennettu.

4.1.b - Asennus pyyhkimen (Kuv. 5)

VAARA:

Operaatio suoritetaan kaksi henkilöä!

• Nosta hieman laipan (9) ja kierto harjan hän ja poista polystyreeni suoja (33).
• Asenna harja kohdassa "korvaaminen harjalla."

5.1 OHJAUSPANEELI JA VALVONT (Kuv. 6)

20) Anturi alkaen harjat kierto

Vt anturin (20) kanssa kytkin painettuna

(34) “💡”, kytkin (38) “ ”ja kytkin (39)

“” alas, aloitat pyörimisakselin ja ve- denjakelu.

34) Kytkin yleinen

Painetaan asentoon "I" syttyy ja antaa voimaa koneen.

Painetaan asentoon "0" sammuu poista-malla jännite.

35) Kytkin käynnistääksesi tyhjiön

Kytkimen toiminta on käytössä kytkin (34) asentoon "I".

Painetaan virtakytkin asentoon "I", valot ja kytke pölynimurin käyttö.

37) Indikaattori käyttötunnin jälkeen

Osoittaa päivittäinen aukioloaika laitteen.

38) Kytkin mahdollistaa harjan pyörimis

Toiminta-kytkimen on käytössä avain (36) asentoon "1".

Paina kytkin (38), mahdollistaa pyörimisen harjalla; toiminta saman ohjataan vivulla (20); kanssa pyörivät harjat painikkeeseen syttyy valo.

Kytkimen toiminta on käytössä kytkin (38) asentoon "I".

Paina kytkin (39), valmistelee avaamisen magneettiventtiili veden, sen toimintaa ohjataan anturin (20); solenoidi venttiili on auki, kytkin syttyy.

Veden määrä on säädettävissä avulla hanan (4).

4) Hanan vesimäärä säätö

Käännä hana (4) vastapäivään lisätä liuoksen määrä, päinvastoin vähentää.

6.1 TÄYTTÖ TANKKI (Kuv. 7)

VAROITUS:

Sisällyttää tankki vain puhdasta vettä verkkoon lämpötila ei ylitä 50 °C.

• Toteutettava mukana putkeen (26), kiinnitä pää (26a) hanaan ja lopussa (26b) Tankki insertin (5).

• Tarkista, että venttiili (40) on auki.

• Avaa venttiili ja täytä tankki (5).

• Veden pinta säiliössä näkyy läpinäkyvä putk (15).
• Kaada nestemäistä pesuainetta säiliöön.

HUOMAA:

Käytä vain ei-vaahtoa pesuainetta,, käyttöön otettu määrä ohjeita valmistajan puhdistus ja tyyppi lian.

VAARA:

Tapauksessa kosketus pesuaineen silmiin tai iholle tai nieltynä, viitata käyttö-turvallisuustiedote ja käyttöä pesuaineen valmistajan.

7.1 KÄYTTÖ (Kuv. 8)

7.1.a - Tarkastukset ennen käyttöä

• Tarkista, että putki (12) vastuuvapaus Tankki elpyminen on lukittu turvallisesti ja oikein kytketty.
• Tarkista, että liitin (41) paikka päälle veto- lastan (11) ei ole tukossa ja että putki on kytketty oikein.
• Tarkista, että putki (15) täyttämisestä puhdasta vettä kunnolla koukussa tarvitsemaansa tukea ja että venttiili (40) on auki.

7.1.b - Sähköinen liitäntä

• Työnnä kaapelin (42) ja laajennus repiä koukku (28) ja lohko kuten kuvassa.
• Kiinnitä pistoke (43) laajennus (42) kohteeseen tulppa (16) koneessa.
• Kytke virtajohto että pistorasiaan ottaa vähintään 10A..

VAROITUS:

• Varmista, että sähköverkon on varus-tettu katkaisija (turvallisuus tyyppi).
• Rentoudu virtajohto ennen käyttöönottoa laitteeseen.
• Käytä jatkojohtoa vain, jos moitteet- tomassa kunnossa; varmista, että osa on aiheellista laitteen tehon..

- Älä koskaan vedä virtajohto terävien reunojen yli ja välttää murskata sen.

7.1.c - Valmistelu koneen ja sykli valinta (Kuv. 6-9)

• Paina kytkin (34).
• Vapauta vipu (3 Kuv. 9) ja laske se, vetolasta (11 Kuv. 9) pienenee.
• Paina poljinta (19 Kuv. 9),se irtoaa vetokoukku suunniteltu ja nosta, harjalla (10 Kuv. 9) alentaa.

Käyttöjakso:

- Kone on kyky suorittaa 4 sykliä työn:

Sykli vain kuivaus:

- Suorittaa vain kuivaussykli paina kytkintä. (35), alkaa imupuhdistuslaitteen.

Sykli vain harjaus:

• Jotta vain sykli harjaus paina intrerruttore (38) jotta harjan pyörimisakselin.
  Kosketa anturi on sijoitettu kahva, aloittaa harjan pyörimisakselin.

Sykli pesun, harjaus:

- Paina kytkin (38) pjotta harjan pyörimisakselin; paina kytkin (39) jotta toimitus vettä. Kosketa anturi on sijoitettu kahva, aloittaa harjan pyörimisakselin ja käsittelee vedensaantia.

Sykli pesun, harjaus, kuivaus:

- Paina kytkin (35) käynnistä imuri, kytkin (38) jotta harjan pyörimisakselin ja paina kytkin (39) jotta toimitus vettä. Kosketa anturi on sijoitettu kahva, aloittaa harjan pyörimisakselin ja käsittelee vedensaantia.

7.1.d - Käyttää konetta (Kuv. 1)

- Käynnistyksen jälkeen kone ja valitse tyyppistä sykli, aloittaa puhdistuksen työntämällä koneen kahvasta (1).

HUOMAA:

Kiinnitä huomiota erityisesti herkkää kerrosta; älä käytä konetta, kun se on pysähtynyt ja harjan päälle.

HUOMAA:

Asianmukainen puhdistus ja kuivaus lattian tapahtuu painamalla laitteen eteenpäin; jos menet taaksepäin, koneen ei suorita kui-vaus; tässä vaiheessa, aina nosta pyyhin, jotta et vahingoita terät.

- Jos tarpeen, säädä määrä pesuveden kautta hana (4 Kuv. 1).

7.1.e - Loppukäytön ja pois (Kuv. 6-10)

• Lopussa puhdistuksen ennen sammuttamista kone, pysäyttää veden jakelu ja pyörimisen harjan vaikuttamalla kytkimiä (39) ja (38).
• Nosta harja, painamalla poljin (19 Kuv. 10) rajoittamiseksi koukkaaminen uraan.
• Jatka imuri asetettu imeä kaikki neste läsnä kerros, sammuta imuri painamalla kytkin (35 Kuv. 6).
• Nosta pyyhin lattian (11 Kuv. 10) nostamalla vipua (3 Kuv. 10).

VAROITUS:

Nosta aina pyyhin ja kärkiosa jälkeen viimeistely siivouksesta, koska näin vältetään muodonmuutos kumi terät ja harjakset.

• Paina kytkin (34 kuva. 6) asentoon "0" sammuttaa koneen.
• Irrota pistoke pistorasiasta sähköteho.

7.1.f - Hälytys maksimi vedenkorkeus elpymistä (Kuv. 11)

Jos käytön aikana koneen, tyhjiö on kytketty pois päältä, se tarkoittaa, että nesteen pinta talteenottosäiliöön on saavuttanut enimmäistason.

Siirry purkuasemaan vesi ja lataa tankki el-pymistä mainittuja asiaan osiossa.

HUOMAA:

Moitteettoman toiminnan tason anturit, sen on kunnolla puhdistaa säiliö sisäpuoleltak (14 Kuv. 14).

8.1 TYHJENNÄ VESI ELPYMISTÄ (Kuv. 12)

Lopussa pesujakson tai kun tankki (14) ve- den talteenotto on täynnä vaatii tyhjä, toimii seuraavasti:

HUOMAA:

Hävittämistä veden elpymisen paikallisten säännösten mukaisesti maan käytön koneen.

• Seistä koneen lähellä ja nielu poistoon.
• Irrota letku (12) mediasta.
• Irrota tulppa (43) putkesta (12) ja lataa täysin sisältämä vesi Tankki.

HUOMAA:

Se voi moduloivat veden määrä että ulkonee puristetaan lopullinen osa putken (12).

- Lisätä korkki (43) putken (12) ja aseta se sen tuki.

9.1 HUOLTO JA PUHDISTUS

VAROITUS:

Kaikki toiminnot huolto on suoritettava laitteen pois päältä ja tyhjä säiliö.

TOIMENPITEIDEN SUORITTAMISEN JOKA PÄIVÄ

9.1.a - Tyhjennys ja puhdistus puh-dasvesisäiliö (Kuv. 13)

VAROITUS:

Lopussa pesun on tarpeen lataa ja puh- dista tankki (5) puhtaan veden välttää tal- letuksia tai kattilakiveä.

Dlataamisen jälkeen tankki veden talteenotto, latauksena tankki puhtaan veden toimii seuraavasti:

• Valmiustila autolla on tyhjennysaukko.
• Irrota putki (15) vahvistamalla koukut, sulje hana (40), alempi letku valua maahan, avaa hana (40) ja anna tyhjennä vettä.
• Pese sisäpuoli tankki jätetään avoimeksi pakoputken ja ottamalla käyttöön puhtaan veden ylhäältä.
• Lopussa puhdistus nosta putki (15), jolloin venttiili (40) auki; kiinnitä letku vastaavat nivelet.
• Pura vettä säiliöstä (5) irrota letku (44) alkaen pikaliitin (45) jälkeen käännä istuva alas jättäen täysin valuta vesi; tai poista suodattimen kansi (46).

9.1.b - Puhdistus säiliö vesi elpymistä (Kuv. 14)

VAROITUS :

Lopussa pesun on tarpeen puhdistaa tankki veden talteenotto välttää talletuk-sia tai karstat ja leviämisen bakteerit, hajuja, hometta.

• Lataa veden talteenotto, esitettyjä kohdassa, paikannus kone nielu poistoon.
• Poista kansi (6).
• Leaving putki (12) lasketaan ja korkki poistettiin kautta pour putken juoksevalla vedellä sisälle Tankki (14), puhdistus se

jopa, että pako-putken tulee ulos puhdas-ta vettä.

- Kokoa päinvastaisessa.

9.1.c - Puhdistus pyyhin (Kuv. 4)

Suorittaa asianmukainen puhdistus pyyhin (11) se on poistettava, toimii seuraavasti:

• Poistanut putki (13) lialta kaavin (11).
• Löysää nupit (32) ja irrota pyyhkimen (11).
• Pese pyyhin ja erityisesti renkaat (47) ja sisäosan imuliitoksen (32).

HUOMAA:

Jos pesun aikana on havaittu, että renkaat (47) näyttävät vahingoittunut tai kulunut vaihtaa niitä tai käännä ne.

- Kokoa kaiken etenevät siinä mielessä käänteinen.

TOIMENPITEIDEN SUORITTAMISEN JOTKA EDELLYTTÄVÄT

9.1.d - Puhdistus suodatin puhdasta vettä (Kuv. 15)

HUOM:

Ennen kuin puhdistat suodattimen varmista, että puhtaan veden säiliö on tyhjä.

• Avaa ja poista kansi (46).
• Poista suodatin (17) ja pese se juoksevassa vedessä.
• Vaihda suodatin (17) osaksi kotipaikka, jälkeen ruuvaa kansi (46).

9.1.e - Harjalla korvaaminen (Kuv. 6-16)

Se on tarpeen korvata harja kun sama tapah-tuu kulunut 2 cm tai on vaihdettava mukaan lattian tyypin on pestävä; vaihtoon, toimi seuraavasti:

• Nosta harja vaikuttamalla poljinta mainittuja asiaan osiossa.
• Laita käsi konserniverotusjärjestelmässä harjanpidike (9 Kuv. 16); vapauttaa harjan käännä rytinällä ja pyörimissuunta.
• Vaihda pyyhin koukkaaminen käsi harjata haltijan laipan (9 Kuv. 16).
• Vedä puristin harjanpidike (9 Kuv. 16) vaikuttamalla poljinta kuten kyseisessä kohdassa.
• Paina kytkin (34 Kuva 6) päälle "I".
• Paina kytkin (38 Kuva 6) jotta harjan pyö-rimisakselin.
• Säädä anturia (20) sijaitsevat on kahva käynnistää harjan.
• Sammuta kone painamalla kytkin (34 kuva 6) asentoon "0".

9.1.f - Vaihtaminen pyyhin kumit (Kuv. 17)

Kun katsot että kuivaus lattia on vaikeaa tai lattiaan edelleen joitakin vesijäämät sinun täytyy tarkistaa tilan koronkiskonta renkaat pyyhin (47):

• Poistaa ryhmä pyyhin (11) kuten on kuvattu "Puhdistus pyyhin."
• Paina salpaa (48) ja avaa kahva ja talteenotto (49).
• Poista kaksi baaria kumitulppa (50) ja poista ulompi kumi (51).
• Löysää kaksi vanttiruuvit (52) ja irrota salpa bar (53) ja kumi sisällä (54).

HUOMAA:

Kun renkaat (51) tai (54) ovat kuluneet toisaalta,, kerrankin, voidaan kääntää.

• Vaihda tai käännä renkaat (51) tai (54) ilman kääntyminen.
• Kokoa kaiken etenevät siinä mielessä käänteinen.

HUOMAA:

Sinulla voi olla kahdenlaisia renkaat:

Renkaat para kaikenlaisia lattia ja polyuretaani renkaita lattiat työpajat mekaaninen,,oljyinen.

9.1.g - Suodattimen puhdistus säiliö veden talteenotto (Kuv. 18)

Poista yläkannen pääsyn sisälle säiliön veden talteenotto.

• Löysää nuppia (55) ja poista suodatin (56).
• Pese suodatin (56) juoksevalla vedellä ja asentaa sen autossa kirstämällä nuppia (55).

9.1.h - Sulakkeen vaihto (Kuv. 8-19)

VAROITUS:

Vaihda palanut sulake jokin sama ampee-riluku.

• Irrota tulppa (16 Kuv. 8) pistorasiaan (43 Kuv. 8).
• Poista kansi (57 Kuv. 19) ruuvaamalla (58 Kuv. 19) käyttää sulakkeen.
• Aseta kansi (60 Kuv. 19) ja kansi (57 Kuv. 19).

9.1.i - Säätäminen pyyhkimen (Kuv. 20)

- On mahdollista säätää aseman pyyhki- men korkeus ja säädä ilmaantuvuus kaavinterien lattialle.

Korkeudensäätö

• Alempi pyyhkimen toimii vipu sopiva.
• Löysää ruuvi (65) ja nosta tai laske pyörä (65a), kunnes irrotin on halutussa asennossa, kiristä sitten kiinnitysruuvi (65).

Säätäminen ilmaantuvuus

• Alempi pyyhkimen toimii vipu sopiva.

• Aloita imuri ja edetä muutaman metrin, jälkeen sammuttaa imuri ja pysäyttää au- ton.

• Tarkista esiintyvyys kummit (47) lattialle
  Kuy, A = liian murskataan
  Kuv. B = liisn nostetaan
  Kuv. C = oikeassa asennossa

• Säätöä toimia nuppi harmaa (66) kier-tämällä sitä vastapäivään ilmaantuvuus kasvaa, päinvastoin vähenee.

ONGELMAT - SYYT - OIKAISUKEINOT

ONGELMAT SYYT OIKAISUKEINOT
Painamalla kytkintä (34), kone ei käynnisty.	Heittää kytkimet asennossa "0".Virtajohdon sähköinen katkeaa.	Paina kytkin linja.Liitä kaapeli.
Harja ei pyöri. Kortin toiminnot	vaurioitunut.Kosketusanturi kahvassa on viallinen.Harjamoottori vaurioitunut.Kytkin mahdollistaa pyöri-misakselin ei paineta.	Korvata.Korvata.Korvata.Paina kytkintä.
Imuri ei toimi. Kortin toiminnot	vaurioitunut.Imumoottoria vaurioitunut.Vacuum kytkin ei ole painet-tuna.Tankki täysi toipumine.	Korvata.Korvata.Paina kytkintä.Tyhjennä, huuhtele ja puh-dista tankki ja anturit.
Kone ei kuivua hyvin, jättäen jälkiä vettä lattian.	Imuroi pois.Imuputki tukossa.Likainen pyyhin.Tankki täysi toipuminen.Suodattaa likainen vesi on tukossa.Renkaat kuluneet pyyhin.	Aloita imu.Tarkista ja tarvittaessa puh-dista imuputki joka yhdistää lika kaapimella tankki elpy-mistä.Puhdista pyyhin.Tyhjennä talteenotto tankki.Puhdista suodatin.Kääntää tai vaihda pyyhki-men kumit.
Vettä ei tule ulos. Tankki tyhjä.	Ota kytkin magneettiventtiili ei paineta.Kosketa suljettu.Suodatin on tukossa.Magneettiventtiili ei toim.	Täytä Tankki.Paina kytkintä.Avaa vesihana.Puhdista suodatin.Soita tekniseen tukeen.
Lattian puhdistus riittämä-tön.	Harjat tai pesuainetta riittä-mätön.Kulunut harja.	Käytä harjoja tai puhdistus-aineet lattian tyypin tai likai-nen puhdistamiseen.Vaihda harja.

10.1 TAKUUN

Takuun aikana tuotteissa kaikki vialliset osat korjataan tai vaihdetaan veloituksetta.

Kaikki osat vaikuttavat luvaton tai väärinkäytöstä jätetään takuun.

Jotta takuu menettelyn ota yhteys jälleenmyyjään tai asiaa palvelukeskuksen esittämällä voi-massa hankinta-asiakirjat.

KYTKENTÄKAAVIOT

FR 30 - FR 45 TOUCH 115 VAC

CO ....Tuntimittari

CN 2 Piirilevyn liittimeen

EV......Magneettiventtiili

P1 ....Kytkin

P2 EV kytkin

P3 Harja kytkin

P4.....Imu-kytkin

S1 ...... Koske anturi tason hyödyntämistä

S2 Koske anturi käsitellä

FR 30 - FR 45 TOUCH 230 VAC

CO ....Tuntimittari

CN 2 Piirilevyn liittimeen

EV......Magneettiventtiili

P1 ....Kytkin

P2 EV kytkin

P3 Harja kytkin

P4 .....Imu-kytkin

S1 ...... Koske anturi tason hyödyntämistä

S2 Koske anturi käsitellä

Cienījamais clients,

MA......Vakuuma motors

MS....Suku motoru

EV......Solenoida

P1 ......Slēdzis

P2 ......Slēdzis EV

P3 Suka slēdzis

MA......Vakuuma motors

MS ....Suku motoru

EV......Solenoida

P1 ......Slēdzis

P2 ......Slēdzis EV

P3 Suka slēdzis
