LIETOŠANAS INSTRUKCIJA FR 30 E 45 TOUCH Ghibli & Wirbel

LV Lietuviešu....LV -1

(Tulkojums no oriğinālvalodas instrukciju)

LT Lietuvos.... LT -1

Paldies, ka izvēlējāties mūsu produktu, lai attīrītu tās interjeru.

Attīrīšana mašīna jūs esat iegādājies, ir izstrādāta, lai apmierinātu lietotāju ziņā izmantošanas vieglumu un uzticamību.

Mēs apzināmies, ka labs produkts saglabāsies tik laika gaitā nepieciešama pastāvīga atjaunināšana paredzēti, lai apmierinātu cerības tiem, kas dienā to izmanto. Šajā ziņā mēs ceram, ka viņā ne tikai apmierināts klients, bet arī partneris, kurš nevilcināsies sūtīt viedokļus un idejas, kas izriet no personīgās pieredzes ikdienas.

Indekss

Tehniskie dati....LV-3

1.1 levads....LV-5
2.1 Zināšanas no mašīnas....LV-5
3.1 Izpakošana....LV-5

3.1.a - Aprikots ar mašinu....LV-5

4.1 Montētu šo iekārtu sastāvdaljas....LV-5

4.1.a - Montāžas tīrītājs ...... LV-5
4.1.b - Montāžas birste ..... LV-5

5.1 Vadības panelis un kontrole ....LV-6
6.1 Piepildišana tvertnes....LV-6
7.1 Darbība....LV-6

7.1.a - Kontroliouja pirms lietot ....LV-6
7.1.b - Elektros jungtis LV-7
7.1.c - Sagatavošana no mašinas un cikla atlase......LV-7
7.1.d - Izmantojot mašinu ....LV-7
7.1.e - Gala patēriņš un izslēgt LV-7
7.1.f - Signalizācija maksimālo līmeni ūdens reģenerācijas......LV-8

8.1 Drenāžas ūdens atgūšana......LV-8
9.1 Uzturēšanas un tīrīšanas ....LV-8

9.1.a - Iztukšošanu un tīrīšanu no tvertnes par tīru ūdeni......LV-8
9.1.b - Tīrīšanas tvertne ūdens atgūšanu ....LV-9
9.1.c - Tīrīšana tīrītājs....LV-9
9.1.d - Tīrīšanas filtru tīru ūdeni....LV-9
9.1.e - Aizstāt suku....LV-9
9.1.f - Aizstājot slotinu gumijas......LV-9
9.1.g - Filtra tīrīšana atjaunošanas ūdens tvertni......LV-10
9.1.h - Drošinātājs nomaiņa......LV-10
9.1.i - Pielāgojot rakelis......LV-10

Problēmas - cēloņi - atlīdzinājumi....LV-12

10.1 Garantijas ....LV-13

Vadojuma diagrammas ....LV-14

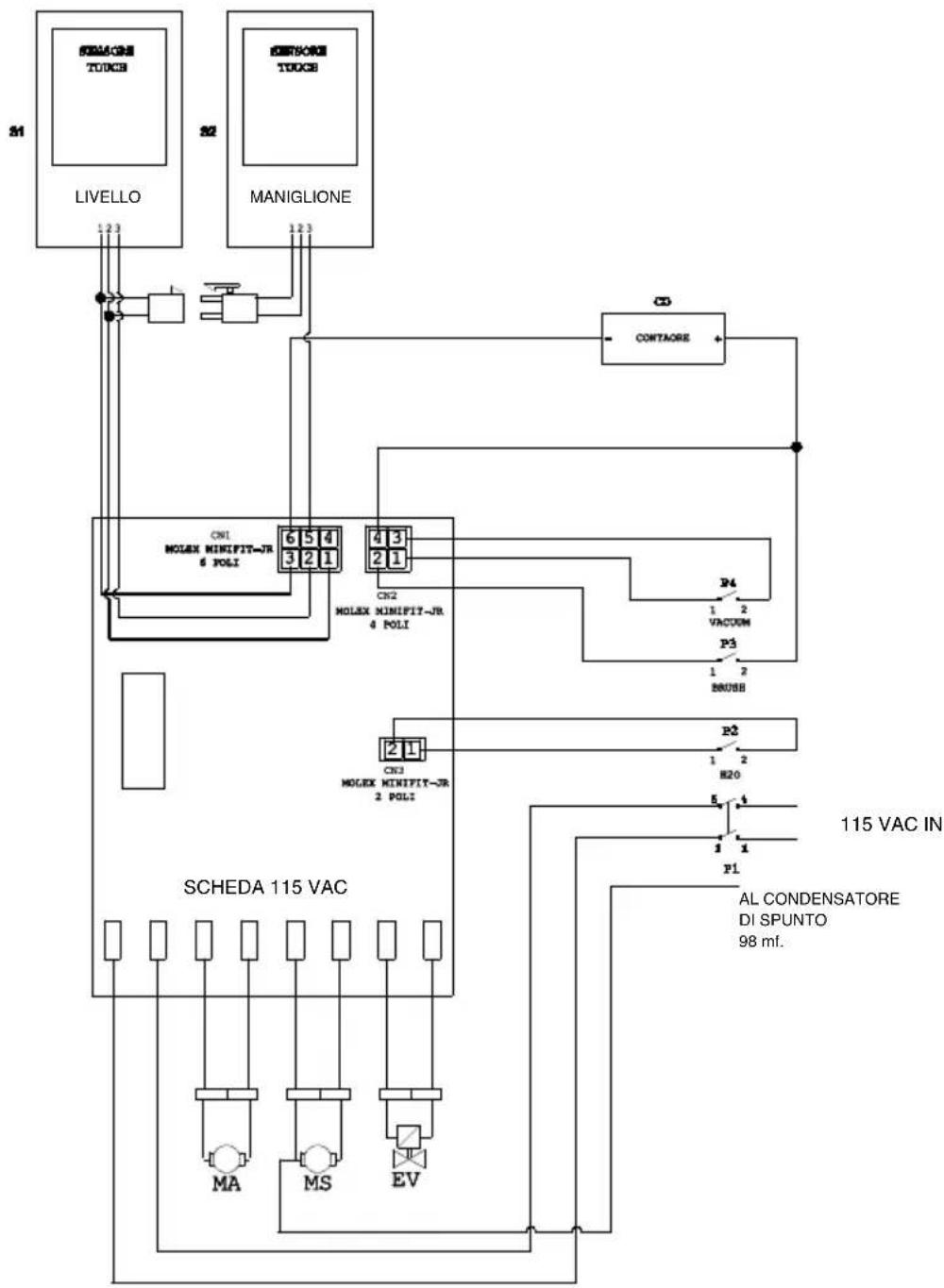

FR 30 - FR 45 TOUCH 115 VAC......LV-14

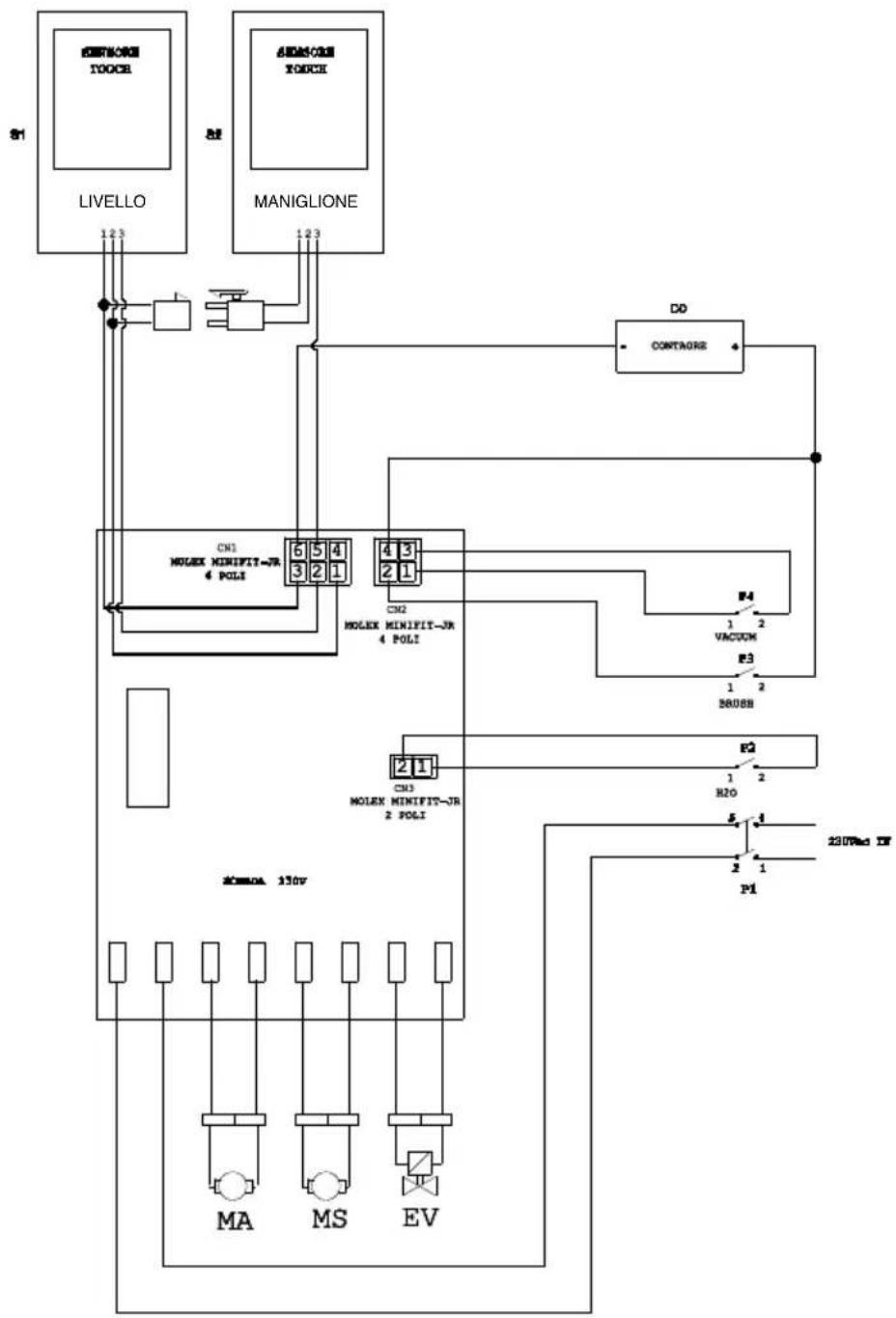

FR 30 - FR 45 TOUCH 230 VAC ....LV-15

Tehniskie dati

Braukšanas stils Operators krastă
lezīmes
Apēst spriegums Skat. etiketi ar tehniskajiem datiem
Uzstādītā jauda 850 W
Panākumi Rokasgrāmata
Platums attīrīšana * 430 mm
lesūkšanas platums 650 mm
Suku / kluču
Diametrs / numurs 430mm/17"x1
Dzinēja jaudas / numurs 450 Wx1
Motora apgriezienu 140 giri/min.
īpašs spiediens 33 gr/cm	2
lesūkšanas
Motora jauda 400 W
Spediens 1189 mmH	_2O
Gaisa plūsmas ātrum 28 l / sec
Trokšņainība 63 dB
Tbernte
Pārstrādes Nē
Risināšanas prasmes 30 l
Atgūšana spējas	33 l
Izmēri (GxPxA) bez tīrītājs	1210 x 560 x 1020 mm
Vibrācijas ISO 5349 m/sec ^2	< 2,5
Svars
Tukša svars 70,5 Kg
Svars braukšanas kārtībā GVW	100,50 Kg
Piederumi
Birste PPL ø 0,9 40.0002.00
Birste slampāt 24.0237.00
Gumijas tīrītājs priekšējais 39.0129.00
Gumijas tīrītājs aizmugure 39.0130.00
Aksesuāri pēc pieprasījuma
Birste PPL strong ø 0,7 40.0102.00
Birste tynex ø 1,2 grit 80 40.0202.00
Vadītājs 40.1007.00
Gumijas tīrītājs priekšējais anti-eļ-ļas	39.0131.00
Gumijas tīrītājs aizmugure anti-eļ-ļas	39.0132.00

1.1 IEVADS

BİSTAMI:

Pirms mašinas lietošanas lasīt uzmanīgi buklets “UZMANĪBU DROŠĪBA ŽĀVĒTĀJS GRĪDU” pievienots šisnte.

2.1 ZINĀŠANAS NO MAŠĪNAS (Att. 1)

1) Rokturis braukšanas.
2) Panelis kontrolē.
3) Svira ekspluatējot rakeli.
4) Krāna ūdens piegādi.
5) Škīduma bāka.
6) Cover tvertni.
7) Atveriet ielādēt tīru ūdeni.
8) Riteni.
9) Atloka rotējošo birsti.
10) Suka.
11) Rakelo.
12) Izplūdes caurule ūdens regenerācijas.
13) Caurule ūdens sūknēšanas rakeli.
14) Atgūšana ūdens tvertne.
15) Caurule līmenis / izkraušana tīru ūdeni.
16) Spraudni elektriskais savienojums.
17) Filtrētu tīru ūdeni.
18) Rotējošās riteni.
19) Pedāla augšup / lejup suka.
20) Touch sensors sākuma sakeri un suku rotāciju.

3.1 IZPAKOŠANA (Att. 1-2)

Pēc izņemšanas iepakojumu, kā norādīts uz iepakojuma materiāls norādījumiem, pārbau-dīt integritāti no mašīnas un visu piegādāto komponentu.

Ja novērojat jebkādas ievērojamas bojājumus, sazinieties ar izplatītāju, pārvadātājam 3 dienu laikā pēc to saņemšanas.

• Nonemiet maisinu (21), kurā iekļauti pie- derumi.
• Cut siksnu (22).
• Nonemiet bloki (23) un (24) koka.
• Paceliet birstes atloku (9) nospiežot uz pedāļa (19) (skatīt attiecīgo punktu).
• Paceliet tīrītāja sviru (25) pacelšanas

rokturi (3 Att. 1) (skatīt attiecīgo punktu).

- Vieta slaidu, un izkraut mašinu no paletes.

3.1.a - Aprikots ar mašinu (Att. 3)

Iekļauts piederumi ir šādi:

10) Birste.
11) Tīrītājs.
26) Elastīgs šlūtene ūdens slodzei.
27) Rokasgrāmata lietošanai un mašīnas uz-turēšanu.
28) Ākis anti-asaru.
29) Drošinātāji.
30) Filtrs ar muti tīra ūdens tvertni.

4.1 MONTETU ŠO IEKARTU SASTĀVDALAS

4.1.a - Montāžas tīrītājs (Att. 4)

• Atbrīvojiet divas pogas (31) klāt uz tīrītāja sviru (11).
• Uzstādiet tīrītāju (11) par atbalstu (25) pievelkot divas pogas (31).
• Pievienojiet šlūteni (13) stiprinājums (32) ražošana tīrītāju.

PIEZIME:

Veikt iepriekšējās darbības ar atbalstu rakeļu nolaista.

4.1.b - Montāžas birste (Att. 5)

BİSTAMI:

Darbība ko veic divi cilvēki!

• Nedaudz paceliet atloku (9) par rotācijas suku un noņemtu polistirēna aizsardzību (33).
• Uzstādiet suku kā aprakstīts “nomaiņa suka.”

5.1 VADIBAS PANELIS UN KONTROLE (Att. 6)

20) Sensors sākot suku rotāciju

Rīkojoties pēc sensora (20) ar slēdzi nospiests (34) “”, slēdzi (38) “”

un slēdzi (39) “ ” nospiests sākat suku rotāciju un ūdens apgādi.

34) Slēdzis vispārējs

Nospiests pozīcijā “l” ukturi, dodot varu ar mašīnu.

Nospiests pozīcijā “0” izslēdzas, nonē-mot spriegumu.

35)Slēdzis startera putekļu sūcēju

Slēdža darbība tiek aktivizēta ar slēdzi (34) pozīcijā “I”.

Nospiediet strāvas slēdzi uz "l" stāvoklī, gaismas un sākt izmantot putekļu sūcēju.

37) Indikatora ekspluatācijas stundas

Norāda ekspluatācijas stundas ar mašī-nu.

Jungiklio veikimas yra jjungtas mygtukas (36) i padėtį „1“. Nospiest slēdzi (38), auj rotāciju suku; darbība tajā pašā tiek kontrolēta ar sviru (20); ar rotējošām sukām edegas indikators.

39) Slēdzis par solenoīdaūdenim

Slēdža darbība tiek aktivizēta ar slēdzi (38) pozīcijā “l”. Nospiest slēdzi (39) sagatavo atvēršanu magnētiskā vārsta ūdens, darbība tiek kontrolēta ar sensoru (20); ar solenoīda vārsts ir atvērts, dzis iedegsies.

Üdens daudzums ir regulējams ar krāna (4).

4) Maisītāji par pielāgošanu no ūdens daudzuma

Pagrieziet krānu (4) pretēji pulksteņa, lai palielinātu summu škīduma, pretēji lai samazinātu.

6.1 PIEPILDĪŠANA TVERTNES (Att. 7)

BRĪDINĀJUMS:

leviešot tvertnē tikai tīru ūdeni tikls, temperatūru, kas nepārsniedz 50 ° C.

• Nonemiet cauruli (26) sniegto, pievieno-jiet galus (26a) pie krāna un galiem (26b) iekļaut tvertnes (5).
• Pārbaudiet, vai vārsts (40) ir atvērts.
• Atver ventili un piepildīt tvertni (5).
• Ūdens līmenis tvertnē tiek parādīts uz caurspīdīgā cauruli (15).
• lelejiet škidro mazgāšanas līdzekli uz rezervuārā.

PIEZIME:

Lietojiet tikai mazgāšanas līdzekļus ne-putošana, daudzumam sekojiet ražotāja tīrīšanas un netīrības pakāpei.

BİSTAMI:

Ja nokljust acis vai ādas tīrīšanas vai norīšanas, atsaukties uz materiālu drošības datu lapas un izmantot mazgāšanas li dzekļa ražotājs.

7.1 DARBĪBA (Att. 8)

7.1.a - Kontroliouja pirms lietot

• Pārbaudiet, vai drenāžas šljūtenes (12) finansējuma atgūšanas tvertnes ir pareizi un pareizi pieslēgts.
• Pārbaudiet, vai savienotājs (41) par rake- slē- la (11) nav blokēts un ka caurule ir pareizi pieslēgts.
• Pārbaudiet, vai caurule (15), uz izkraušanas tīru ūdeni ir pareizi pievienots montāžas un ka vārsts (40) ir atvērts.

7.1.b - Elektros jungtis

- Mašina ir spēja veikt 4 cikli darbu:

Tikai žāvēšanas ciklu:

- Lai veiktu tikai žāvēšanas cikls nospiest slēdzi (35), sāk aspirator.

Ciklu tikai suku:

• Lai veiktu tikai ciklu suku nospiediet slē-dzi (38) lai rotāciju suku.
  Pieskarties sensors ir novietots uz roktura, lai sāktu rotāciju suku.

Ciklu mazgāšana, suku:

- Nospiest slēdzi (38) plai sāktu rotācijas suka.; nospiest slēdzi (39) lai dotu spēju ūdens piegādi. Pieskarties sensors

ir novietots uz roktura, lai sāktu rotāciju suku un ūdens apgāde.

Ciklus mazgāšanas, tīrīšanas, žāvēšanas:

- Nospiest slēdzi (35) per avviare l'aspiratore, l'interruttore (38) lai sāktu rotācijas suka un nospiest slēdzi (39) lai dotu iespēju ūdens piegādi. Pieskarties sensors ir novietots uz roktura, lai sāktu rotāciju suku un ūdens apgāde.

vra.1.d _su Izmantojot mašinu (Att. 1)

- Pēc sākuma mašīna un izvēlēties veidu ciklu, sāktu tīrīšanas darbos, spiežot mašīnu caur rokturi (1).

PIEZIME:

Pievērst uzmanību īpaši delikāts grīdām; nelietojiet mašīnu, bet tas apstājās un suku ro-tācija ir ieslēgts.

PIEZIME:

Pareiza tīrīšana un žāvēšana grīdas tiek darīts, spiežot mašīnu uz priekšu; ja jūs iet atpakaļ, mašīna nebūs jāveic žāvēšana; šajā posmā, vienmēr paceliet tīrītāju, lai nesabo-jātu asmenus.

- Ja nepieciešams, pielāgojiet daudzumu mazgāšanas ūdens, izmantojot krāna (4 Att. 1).

7.1.e - Gala patērinš un izslēgt 6-10)

Vienmēr paceliet tīrīšanas un gala gabals, pabeidzot tīrīšanas operācijas, jo tas no- vērš deformāciju gumijas lāpstinu un par suku matiem.

• Nospiediet slēdzi (attēls 34 6) uz “0”, lai izslēgtu mašīnu.
• Ištraukite kištuką iš elektros lizdo.

7.1.f - Signalizācija maksimālo līmeni ūdens reģenerācijas (Att. 11)

Ja lietošanas laikā mašīnas, putekļu sūcējs ir izslēgts, tas nozīmē, ka šķidruma līm uzsūkšanas tvertnē sasniedzis maksimālo

Pareizai darbībai līmeņa sensoru tas ir nepieciešams, lai pienācīgi tīrīt iekšpusē tvertnes (14 Att. 14).

8.1 DRENĀŽAS ŪDENS ATGŪŠANA (Att. 12)

Pēc mazgāšanas cikla vai ja tvertne (1ūdens reģenerācijas ir pilna tas jāiztukšo, darbojoties kā šādi:

PIEZIME:

Apglabāšanai no ūdens reģenerācijas sekot noteikumiem piespiest valstī lietošanas mašīna.

• Novietojiet iekārtu tuvu aizplūšanu.
• Atvienot šlūteni (12) no medijiem.
• Nonemiet aizbāzni (43) no caurules (12), un pilnībā atbrīvot ūdeni, kas tvertnē.

PIEZIME:

Tas ir iespējams modulēt ūdens daudzumu ka izlīt nospiežot pēdējo daļu no caurules (12).

- Nomainiet kontaktdakšu (43) uz caurules (12) un novietojiet to atpakal uz tās atbalstu.

9.1 UZTURĒŠANAS UN TĪRĪŠANAS

BRĪDINĀJUMS:

Visas tehniskās apkopes darbības jāveic ar mašīnu off un iztukšojiet tvertni.

VEICAMĀS DARBĪBAS KATRU DIENU

9.1.a - Iztukšošanu un tīrīšanu nc tvertnes par tīru ūdeni (Att. 13)

BRĪDINĀJUMS:

Pēc mazgāšanas operācijām ir nepieciešama lejupielādēt un tīru tvertni (5) ūdeni lai izvairītos vai termina noguldījumos.

Pēc lejupielādes tvertne ūdens atgūšanu drenāžas tvertne dellaacqua tīru, darbojoties šādi:

• Novietojiet mašīnu uz aizplūšanu.
• Atvienojiet šlūteni (15) no īpašiem ākiem, aizvērt krānu (40), nolaidiet cauruli uz zemes aizplūšanu, atvērt krānu (40) un ħauj pilnībā tecēt ūdens.
  4) Nomazgājiet iekšpusē tvertnē, atstājot izplūdes caurule atvērt un ieviešot tīru ūdeni no augšējā atvēršanas.
• Beigās tīrīšanai paceltu cauruli (15), atstājot vārsts (40) atvērtā; pievienojiet šlūteni ar attiecīgo locītavām.
• Lai pilnīgi tecēt ūdens no tvertnes (5) at-vienojiet šlūteni (44) no autosakabi (45) tad savukārt montāžas uz leju atstājot pilnīgi drenāžas ūdeni; vai noņemt filtra vāku (46).

9.1.b - Tīrīšanas tvertne ūdens atgūšanu (Att. 14)

BRĪDINĀJUMS:

Pēc mazgāšanas operācijām ir nepieciešams tīrīt tvertni ūdens atgūšanu lai izvai-rītos vai termiņa noguldījumos un izplatīšanas baktērijas, smakas, pelējuma.

• Lejupielādēt ūdens atgūšanu, kā norādīts attiecīgajā sadaļā, novietojot mašīnu aizplūšanu.
• Nonemiet vāku (6).
• Atstājot cauruli (12) pazemināts un ciņu noņemt, caur caurulīti pārlej tekoša ūdens tvertnē (14), tīrīšanas to līdz ka no izplūdes caurules nāk tīrs ūdens.
• Salieciet apgrieztā secībā.

9.1.c - Tīrīšana tīrītājs (Att. 4)

Lai veiktu pareizu tīrīšanu tīrītājs (11) jums ir nepieciešams, lai novērstu to, jums jārīkojas šādi:

• Atvienot šlūteni (13) no tīrītājs (11).
• Atlaist klokus (32) un nonemt tīrītājs (11).
• Mazgāt netīrumiem skrāpi un sevišķi rie-pas (47) un no sūkšanas pieslēgumu (32) interjers.

PIEZIME:

Ja mazgājot tiek novērots, ka riepas (47) škiet bojāta vai nodilušas detalas būtu jāaiz-stāj vai savukārt viņiem vairāk.

- Salieciet visu procedūru atpakalgaitā.

DARBĪBAS JĀVEIC, KAM VAJADZĪGA

9.1.d - Tīrīšanas filtru tīruūdeni (Att. 15)

PIEZIME:

Pirms tīrīt filtru pārliecinieties, ka tīrs ūdens tvertne ir tukša.

• Atskrūvējiet un nonemiet vāku (46).
• Nonemiet filtra (17) un mazgā tekošā uđenī.
• Nomainiet filtru (17) savā sēdeklī, tad uzskrūvēt vāku (46).

9.1.e - Aizstāt suku (Att. 6-16)

Tas ir nepieciešams, lai nomainītu suka kad tas pats notiek lietoti līdz 2 cm vai ir maina saskaņā ar veida grīdas, kas mazgāti; nomaiņu, rīkoties šādi:

• Paceliet suka, kas iedarbojas uz pedāja, uz kā norādīts attiecīgajā sadaļā.
• Slīdēšanas roku zem grupas suku turētāja (9 Att. 16); atbrīvot suka rotēt to ar asu
• nawiewają rotācijas virzienā.
• Aizstāt tīrītājs savienojot birsti roka atloku birstes turētājs (9 Att. 16).
• Izvelciet skavas birste turētājs (9 Att. 16) iedarbojas uz pedāli, kā norādīts attiecī-gajā sadaļā.
• Paspauskite mygtuką (34 Att. 6) i padėtį "I".
• Paspauskite mygtuką (38 Att. 6) kad būtų galima šepečiu rotaciją.
• Regulētu sensoru (20), kas atrodas uz roktura, lai sāktu brush rotāciju.
• Izslēdziet iekārtu, nospiežot slēdzi (attēls 34 6) uz "0".

9.1.f - Aizstājot slotinu gumijas 17)

Kad tas ir novērots, ka no grīdas žāvēšana ir grūti vai ka grīdā paliek daži ūdens pēdas Jums ir nepieciešams, lai pārbaudītu stāvokli nodilumu no tīrītājs (47) riepām:

• Nonemiet tīrītājs (11) kā aprakstīts “Tīrīšana tīrītājs”.
• Nospiediet fiksatoru (48) un atveriet sviru (49).
• Izņemiet divas pirkstiem gumijas stiprinā-juma (50) un noņemiet ārējo gumiju (51).
• Atlaist divus spriegotāji (52) un nonemt aizbīdni joslu (53) un gumijas iekšā (54).

PIEZIME:

Ja riepas (51) vai (54) ir nodilušas, no vienas puses, vienreiz, var būt Pagriezts.

- Nomainiet vai uzsist riepas (51) vai (54) bez apgriešanas.

- Salieciet visu procedūru atpakalgaitā.

PIEZIME:

Jums var būt divu veidu riepas:

Riepu para visiem grīdas veidiem un poliu- retāna riepas grīdām darbnīcu,netīrs naftas.

9.1.g - Filtra tīrīšana atjaunošanas ūdens tvertni (Att. 18)

Nonemiet augšējo vāku lai pieklūtu interjeru atjaunošanas ūdens tvertni.

• Atlaidiet pogu (55) un iznemt filtra (56).
• Mazgā filtru (56) ar tekoša ūdens un uzstādīt to auto pievilkšanas pogu (55).

9.1.h - Drošinātājs nomaiņa (Att. 8-19)

BRĪDINĀJUMS:

Nomainiet drošinātāju ar vienu no strāvas stiprums ampēros.

• Nonemiet aizbāzni (16 Att. 8) no ligzdas (43 Att. 8).
• Nonemiet pārsegu (57 Att. 19) atskrūvē-jot skrūves (58 Att. 19) lai pieklūtu drošinātāju.
• Uzlieciet vāciņu (60 Att. 19) un vāks (57 Att. 19).

9.1.i - Pielāgojot rakelis (Att. 20)

- Jūs varat pielāgot pozīciju tīrītājs augstu-mā un pielāgot saslimstību ar lāpstiņas uz grīdas.

Augstuma regulēšana

• Apakšējā rakeļu, iedarbojoties uz sviras.
• Atbrīvot skrūvi (65) un paceliet vai nolai-diet riteni (65a), līdz tīrītājs ir vajadzīgajā pozīcijā, tad pievelciet skrūvi (65).

Lāpstiņas regulēšana

• Apakšējā rakeļu, iedarbojoties uz sviras.
• Sākt putekļsūcēju un doties uz pāris pa-galmu, pēc tam izslēdziet vakuumu apturētu mašīna.
• Pārbaudiet saslimstība ar gummi (47) uz grīdas

Att. A = pārāk saspiesti

Att. B = pārāk izvirzīts

Att. C = pareizā stāvoklī

- Regulēšanai iedarboties uz kloki pelēka (66) pagriežot pretēji pulksteņrādītāja kā biežums palielinās, gluži pretēji samazinās.

paša

PROBLÉMAS - CÊLONI - ATLÍDZINÂJUMI

PROBLĖMAS CĖLONI ATLĪDZINĀJUMI
Nospiežot slēdzi (34), mašīna neieslēdzas.	Grandinės išjungikliai į pa-dėtį „0“.Maitinimo kabelis atjungtas.	Paspauskite maitinimo liniją.Prijunkite kabelį.
Birste negriežas. Karšu funkcijas bojāta.Touch sensors uz roktura ir bojāta.Birstes motors bojāts.Jungiklis leidžia sukimosišepečiu nėra paspaustas.		Aizstāt.Aizstāt.Aizstāt.Nospiediet slēdzi.
Ventilators nedarbojas. Karšu funkcijas bojāta.Sūkšanas motors bojāts.Vakuuma slēdzis nav no-spiests.Atgūšana tvertne ir piln.		Aizstāt.Aizstāt.Nospiediet slēdzi.Notecina, skalojiet un tīrutvertni un tausti.
lekārta nav labi nožūt, atstā-jot ūdens pēdas uz grīdas.	Vakuuma atlaidi.lesūkšanas caurule aizsērē-jus.Netīrs tīrītājs.Atgūšana tvertne ir pilna.Filtrēt pēc netīrs ūdens aiz-sērējusi.Riepas valkātas tīrītājs.	Sāktu vakuumu.Pārbaudīt un, ja nepiecie-šams tīrīt iesūkšanas cau-rule, kas savieno tīrītājaatgūšanas tvertni.Tīrīt tīrītājs.Iztukšojiet atgūšanas tvertni.Iztīriet filtru.Anulēt vai nomainīt slotiņugumija.
Ūdens nav iznācis. Tukša tvertne.	Jungiklis leidžia solenoidinis vožtuvas nėra paspaustas.	Piepildiet tvertni.
		Nospiediet slēdzi.
	Pieskarieties slēgts.	ljunkite čiaupo.
	Filtrs ir aizsērējis.	Tīrīt filtru.
	Solenoīda vārstu nedarbo-jas.	Zvaniet tehniskā atbalsta dienestu.
Grīdu tīrīšanas nepietiekams.	Sukas vai mazgāšanas lī-dzekļu nepietiekama.	Izmantot sukas vai tīrīšanas līdzekļus veida grīdas vai netīru tīrīt.
	Valkātas suka.	Nomainiet suku.

10.1 GARANTIJAS

Garantijas laikā visas bojātās detaļas tiks salaboti vai nomainīti bez maksas.

Visas detaļas, ko ietekmē viltojuma vai nepareiza, tiks izslēgti no garantijas.

Lai nodrošinātu garantijas procedūru, lūdzu, sazinieties ar izplatītāju vai attiecīgu pakalpoju-mu centru, uzrādot derīgu iepirkuma dokumentus.

VADOJUMA DIAGRAMMAS

FR 30 - FR 45 TOUCH 115 VAC

CO ...... Stundu skaitītājs

CN 1 ....Karte savienotājs sensoru

CN 2 ...... Karte savienotājs slēdžu

CN 3 ....Karte savienotājs slēdžu EV

P4 ...... lesūkšanas slēdzis

S1 .....Pieskarties sensors līmeņa atgūšanai

S2....Pieskarties sensors rokturis

FR 30 - FR 45 TOUCH 230 VAC

CO ...... Stundu skaitītājs

CN 1 ......Karte savienotājs sensoru

CN 2 ...... Karte savienotājs slēdžu

CN 3 ....Karte savienotājs slēdžu EV

P4 ...... lesūkšanas slēdzis

S1 .....Pieskarties sensors līmeņa atgūšanai

S2 ...... Pieskarties sensors rokturis

Gerbiamas kliente,

38) Slēdzis Įauj rotācijas suku

Darbību de slēdzis ir aktivizēts ar atslēgu (36) pozīcijā “1”.

7.1.b - Elektrības pieslēgums

• levietojiet kabeli (42) paplašinājums asaru ar āki (28) un blokēt tā kā p attēlā.
• Pievienojiet kontaktdakšu (43) pagarinājuma (42) līdz ar spraudni (16) no mašīnas.
• Pievienojiet strāvas vadu pie sienas kontaktligzdas ar minimālo reitingu 10A.

BRĪDINĀJUMS:

• Pārliecinieties, ka elektriskās tīkls tiek nodrošināts ar diferencēti slēdzi(drošība tips).
• Atpūtieties barošanas kabelis piri nodošanas ierīci ekspluatācijā.
• lzmantojiet pagarinātāju tikai tad, labā stāvoklī; pārliecinieties, ka sadalā piemērots spēku ierīci.
• Nekad velciet strāvas vadu pāri malām un nav simpātiju to.

• Pēc tīrīšanas operācijas, pirms pagriezie-na off mašīna, pārtraucot ūdensapgādi un suku rotāciju, darbojoties uz slēdžiem (39) un (38).
• Paceliet birstīti, nospiežot pedāli (19 Pav. 10) līdz pieturai stāvoklī, kas nodarbojas ar īpašu lociklu.
• Tęskite su dulkių siurbliu jdėtos čiulpia visą skystį, esančių ant grindų, tada iš-jungti vakuumą, paspausdami jungiklj (35 Pav. 6).
• Pakelkite valytuvo (11 Pav. 10) pakėlimo svirtį (3 Pav. 10).

ISPÉJIMAS:

Dodieties uz izkraušanas staciju no ūdens un lejupielādēt atgūšanas tvertnē, kā norādīts attiecīgajā sadalā.

PASTABA:

Dél tinkamam lygio davikliams ji privalo tin-kamai valyti bako vidu (14 pav. 14).

8.1 NUTEKĖTŲ VANDUO SUSIGRAŽINIMAS (Pav. 12)
