BRUKSANVISNING ROUND 45 E 55 TOUCH Ghibli & Wirbel

NO Bruk og vedlikehold

DK Brug og vedligeholdelse

(Oversettelse av originalinstruksjonene)

DK Dansk....DK -1

Takk for at du valgte vå rt produkt for å rense sitt interiør.

Skrubbing maskin du har kjøpt har blitt designet for å møte brukeren i form av brukervennlighet og på litelighet.

Vi er klar over at et godt produkt å forbli slik over tid krever stadige oppdateringer designet for å møte forventningene til dem som daglig bruker den. I denne forstand, hå per vi å ha i henne ikke bare en fornøyd kunde, men også en partner som nøler ikke med å sende meninger og ideer som stammer fra personlig erfaring daglig.

Indeks

Tekniske data......NO-3

1.1 Innledning....NO-5
2.1 Kunnskap om maskinen....NO-5
3.1 Utpakking....NO-5

3.1.a - Utstyr av maskinen ....NO-5

4.1 Montering av komponenter......NO-5

4.1.a - Montering av visker......NO-5
4.1.b - Montering børste......NO-5

5.1 Kontrollpanelet......NO-6
6.1 Utfylling av tank......NO-6
7.1 Betjening ......NO-7

7.1.a - Kontroller før operasjon ....NO-7
7.1.b - Elektrisk tilkobling .....NO-7

7.1.c - Fremstilling av maskinen og syklusen utvalget......NO-7

7.1.d - Bruk av maskinen....NO-8
7.1.e - Justering av retningen .....NO-8
7.1.f - Justering hjelpemiddel for trekkraft......NO-8
7.1.g - Slutt på bruk og avsluting ......NO-8

7.1.h - Alarm høyeste nivå et av utvinning vannet......NO-9

8.1 Renne av gyenvinning vannet ......NO-9
9.1 Vedlikehold og rengjøring ......NO-9

9.1.a - Tømming og rengjøring av rent vann tank......NO-9
9.1.b - Trengjøring av gjenvinning vanntank......NO-10

9.1.c - Rengjøring vindusvisker......NO-10

9.1.d - Rengjøring filter for rent vannr ......NO-10
9.1.e - Børste erstatning ......NO-10
9.1.f - Svaber gummi erstatning......NO-11

9.1.g - Rengjøring av filter utvinning vanntank......NO-11

9.1.h - Rensing av sugefilter ......NO-11
9.1.i - Sikring erstatning ......NO-11

9.1.I - Indstilling visker......NO-11

Problemer - Å rsaker - Feilretting....NO-12

10.1 Garanti ......NO-13

Koblingsskjemaer......NO-14

Tekniske data

Kjørestil Operatør på land
Egenskaper
Strømforsyning Se merkeplate
Installert effekt 1360 W
Fremdriften Manuell
Bredden på skrubbing * 530 mm
Bredden på suger 750 mm
Teoretisk time rengjøringsevne 2120 m ^2/h
Børster / pad
Diameter / nummer 530 mm / 21"x1
Motoreffekt / nummer 750 Wx1
Motorturtall 170 giri/min.
Spesifikk presset 18,8 ÷ 22 gr/cm ^2
Vekt motorhus 29 ÷ 34 Kg
Suging
Motoreffekt 600 W
Presset 1791 mmH _2O
Luftstrøm 30 l / sec
Støynivå 63 dB
Tank
Resikulering ingen
Løsning kapasitet	45 l
Gjenvinning kapasite	47 l
Dimensjoner (Ixbxh) uten vin-dusvisker	1210 x 560 x 1040 mm
Vibrasjoner ISO 5349 m/sec ^2	< 2,5
Vekt
Tomvekt	91,5 Kg
Vekt i kjøreklar stand GVW	136,5 Kg

* Den skrubbing betyr at maskinen er i gang og børste knust.

Tilbehør
Børste PPL ø 0,7 40.0003.00 POLY	0,7
Børste sprut 24.0265.00 + 40.4003.00
Gummi visker foran 39.0110.00
Gummi visker bak 39.0111.00
Vanntilførselsslangen 30.0024.00
Prolunga cavo 25m 34.0427.00
Tilbehør på forespørsel
Børste PPL strong ø 0,9 40.0103.00	POLY 0,9
Børste PPL ø 1,2 40.0303.00
Børste tynex ø 1,2 40.0203.00
Sett av polyuretan gummi 95.0055.00
Fører 40.1003.00

1.1 INNLEDNING

FARE:

Før du bruker maskinen "SIKKERHETSREGLER FOR GULVSKRUBBER" knyttet til denne.

2.1 KUNNSKAP OM MASKINEN (Fig. 1)

1) Operatør hå ndtak.
2) Kontrollpanel.
3) Betjeningsspaken for nalen.
4) Vann fra springen levering.
5) Løsning tank.
6) Dekk av tanken.
7) För å pning for rent vann.
8) Hjul.
9) Avtagbart sprutbeskyttelse.
10) Børste.
11) Nal.
12) Eksosrør for vann utvinning.
13) Sugeslange til nal vannet.
14) Tank for utvinning vann.
15) Standrøret / avløp rent vann.
16) Støpselet elektrisk tilkobling.
17) Filtrere rent vann.
18) Roterende hjul.
19) Pedal opp / ned pensel.
20) Trykksensor for oppstart og for rotasjon av børstene.

3.1 UTPAKKING (Fig. 1-2)

Nå r emballasjen fjernes som vist i instruksjonene på emballasjen, kontrollere integriteten av maskinen og alle komponenter som følger med.

Hvis du har synlige skader kontakt din lokale forhandler og transportøren innen 3 dager etter mottak.

• Fjern posen (21) som inneholder de tilbehør.
• Kutt stroppen (22).
• Fjern blokkene (23) og (24) i tre.

• Løft børsten flens (9) ved å trykke på pedalen (19) (se relevante avsnitt).

• Løft opp viskerarmen (25) ved å løfte håndtaket (3 Fig. 1) (se relevante avsnitt).

• Plasser et lysbilde og losse maskinen fra pallen.

Det medfølgende tilbehøret er som følger:

10) Børste.
11)Visker.
26) Fleksibel slange for vanntilgangen.
27) Manuell for bruk og vedlikehold av maskinen.
28)Krok mot-tåre.
29) Sikringer.
30) Filtrere etter munnen ren vanntank.

4.1 MONTERING AV KOMPONENTER

4.1.a - Montering av visker (Fig. 4)

• Løsne de to knottene (31) på visker (11).
• Installer visker (11) på support (25) ved å stramme de to knottene (31).
• Koble slangen (13) i koblingsstykket (32) av visler.

ANMERKNING:

Gjennomføre den tidligere virksomheten med visker støtte senkes.

Operasjonen som skal utføres av to personer!

• Hev litt sprutbeskyttelse (9) og fjern polystyren beskyttelse (33).
• Monter børsten som beskrevet i "børstehode".

5.1 KONTROLLPANELET (Fig. 6)

20) Trykksensor for oppstart rotasjon av børstene

Med plugget i, lyser, indikerer tilstedeværelse av spenning.

Presset i posisjon "I" gir kraft til den andre bryteren.

Ned til "0" slå r av strømforsyningen.

35) Startbryteren vakuum

Driften av bryteren er aktivert av bryteren (34) i posisjon "I".

Trykk på strømbryteren på "I", starter driften av støvsugeren.

38) Bryter for aktivering rotasjon av børste

Virkemåten for bryteren er aktivert fra bryteren (38) til "I".

Mengden av vann styres via kranen (4).

4) Kranen for regulering av mengden av vann

Vri kranen (4) mot urviseren for å øke mengden av løsning, til omvendt minske.

6.1 UTFYLLING AV TANK (Fig. 7)

ADVARSEL:

Innføre i tanken bare rent vann nettverk med temperatur som ikke overskrider 50 °C.

• Ta den leverte røret (26), som forbinder endene (26a) til en kran og endene (26b) settes i tanken (5).
• Kontroller at ventilen (40) er åpen.
• Slå på springen og fyll tanken (5) til DET H∅YESTE NIVÅET (IKKE OVER), er angitt på etiketten plassert på gjennomsiktig tube (15).
• Hell over i tanken det flytende vaskemiddel, for maskiner som ikke er utstyrt med kjemisk kit.

ANMERKNING:

Bruk kun ikke-skummende vaskemiddel, følg instruksjonene for mengden av vaskemiddel produsenter og type smuss.

FARE:

I tilfelle av kontakt vaskemiddel med øyne og hud eller i tilfelle ved svelging Slå opp i sikkerhetsdatabladet og bruke vaskemiddel produsentens.

7.1 BETJENING (Fig. 8)

7.1.a - Kontroller før operasjon

• Kontroller at avløpsslangen (12) av oppsamlingstanken er koblet riktig og ordentlig plugget.
• Kontroller at kontakten (41) på nalen (11) er ikke hindret og at slangen er riktig tilkoblet.
• Verifisere at slangen (15) eksos av rent vann er riktig festet til montering og at ventilen (40) er åpen.

7.1.b - Elektrisk tilkobling

• Sett kabelen (42) en utvidelse rive i kroken (28) og blokkere som antydet i figuren.
• Koble pluggen (43) utvidelse (42) pluggen (16) på maskinen.
• Koble til strømkabelen til en stikkontakt å ha et minimum på 10A.

ADVARSEL:

• Sørge for at strømforsyningen er utstyrt med effektbryter ( sikkerhetstype).
• Slapp helt av strømkabelen før du setter enheten i bruk.
• Bruk en skjøteledning bare hvis du er i perfekt stand; sørge for at seksjonen er hensiktsmessig å aggregatet.
• Aldri dra ut strømledningen over skarpe kanter og unngå knuse.

7.1.c - Fremstilling av maskinen og syklusen utvalget (Fig. 6-9)

• Trykk på bryteren (34 Fig. 6).
• Slipp hendelen (3 Fig. 9) og senk den, nalen (11 Fig. 9) avtar.
• Trykk på pedalen (19 Fig. 9),løsne fra stikk designet og løft, børsten(10 Fig. 1) senker.

MERK:

Børsten har to arbeidsstillinger;

Normal stilling "A"

Settes automatisk når du slipper pedalen (19 Fig. 9) fra hevet posisjon.

Posisjon for å fjerne skitt "B"

Fra "A" stilling arbeider løfte pedalen (19 Fig. 9) og løft den opp i holderen "B1"; på børsten vil utøve ekstra trykk på 5 kg.

Driftssyklus:

- Maskinen har evnen til å utføre 4 drift-sykluser:

Syklus bare tørk:

- Til å utføre bare tørkesyklusen, trykk på bryteren (35), starter aspiratoren.

Syklus bare børsting:

• For å gjøre bare syklusen av børsting trykke på bryteren (38) for å muliggjøre rotasjon av børsten.
  Trykk på trykksensoren for å starte ro- tasjonen av børste.

Syklus av vasking, børsting:

- Trykke på bryteren (38) for å muliggjøre rotasjon av børsten; trykke på bryteren (39) for å muliggjøre tilførselen av vann. Trykk på trykksensoren for å starte rotasjonen av børste og vanntilførselen.

Syklus av vasking, børsting, tørking:

- Trykke på bryteren (35) å starte støvsugeren, på bryteren (38) for å muliggjøre rotasjon av børsten og Trykke på bryteren (39) for å muliggjøre tilførselen av vann. Trykk på trykksensoren for å starte rotasjonen av børste og vanntilførselen.

7.1.d - Bruk av maskinen (Fig. 1)

- Etter å ha startet maskinen og valg av type syklus, begynne rensing operasjoner, presser maskinen gjennom hå ndtaket (1).

ANMERKNING:

Vær oppmerksom på spesielt ømfintlige gulv; maskinen ikke brukes mens den er stoppet og børste rotasjon på.

ANMERKNING:

Den skikkelig rengjøring og tørking av gulvet gjøres ved å skyve maskinen fremover; hvis du går bakover, vil ikke maskinen utføre tørking; i denne fasen, alltid løfte svisker, for å unngå skader på knivene.

- Hvis det er nødvendig, justere mengden av vaskevann betyr kranen (4 Fig. 1).

7.1.e - Justering av retningen (Fig. 10)

Hvis under rengjøring operasjoner (roterende børste), innser man at maskinen ikke fortsette i en rett linje, men det pleier å gå til høyre eller til venstre, kan du justere retningen, som opptrer på rattet (44).

• Start maskinen, og starte rotasjon av børsten.
  Hvis apparatet har en tendens til å gå mot høyre, noe dreie håndhjulet (44) mot "S", inntil den retning vil være rettlinjet;
  Hvis bilen har en tendens til å gå mot venstre, noe dreie rattet (44) til "D", inntil den retning ikke er rett.

7.1.f - Justering hjelpemiddel for trekkraft (Fig. 10)

Funksjonen til håndhjulet (45) er å øke / min-ske bakketrykket av børsten for å lette frem-driften av maskinen.

- Ved å vri på bryteren (45) med urviseren minsker hjelpemiddel trekkraft, øker omvendt.

7.1.g - Slutt på bruk og avsluting (Fig. 6-11)

• På slutten av oppryddinger før utkobling av maskinen, stopper tilførselen av vann og rotasjonen av børste som virker på bryterne (39) og (38).
• Løft børsten ved å trykke på pedalen (19 Fig. 11) utrent ved å hekte inn i den aktuelle felles.
• Fortsett med støvsugeren inn å suge all væsken som er tilstede på gulvet deretter slå av vakuumet ved å trykke på bryteren (35 Fig. 6).
• Løft visker (11 Fig. 11) ved å løfte spaken (3 Fig. 11).

ADVARSEL:

Løft alltid svisker og endestykket etter endt rengjøringsvirksomhet fordi dette unngår deformasjon av gummibladene og de børstehår.

• Trykk på bryteren (34 fig. 6) til "0" for å slå av maskinen.
• Dra ut støpselet fra stikkontakten.

7.1.h - Alarm høyeste nivå et av utvinning vannet

Hvis det under bruken av maskinen, er støvsugeren slått av, betyr det at nivået av væsken i oppsamlingstanken har nådd det maksimale nivå.

Gå til avlastingsstasjonen vann og tøm opp-samlingstanken som angitt i den relevante delen.

ANMERKING:

For riktig drift av nivåsensorene er det nødvendig å rense skikkelig innsiden av tanken (14 Fig. 14).

8.1 RENNE AV GYENVINNING VANNET (Fig. 12)

På slutten av vaskesyklusen, eller nå r vann- beholderen av utvinning (14) er full, må den tømmes ved å opptre som følger:

ANMERKNING:

Nå r du kaster vann utvinning, følger reglene som gjelder i det landet bruk av maskinen.

• Plasser maskinen i nærheten av en renne.
• Koble slangen (12) fra media.
• Fjern pluggen (46) fra røret (12) og helt tømme vannet i tanken.

ANMERKNING:

Det er mulig å modulere mengden vann ut- levert av trykke den siste delen av røret (12).

- Skru lokket (46) på røret (12), og sette den tilbake på sin støtte.

Hele driften til vedlikehold må utføres med maskinen av og tom tank.

OPERASJONER SOM SKAL UTF∅RES HVER DAG

9.1.a - Tømming og rengjøring av rent vann tank (Fig. 13)

ADVARSEL:

På slutten av vaske operasjonene må losses og rengjøre tanken (5) av rent vann å unngå innskudd eller innskudd.

Etter nedlasting oppsamlingstanken med vann, avløp tank med rent vann, fungerer som følger:

• Tatt av maskinen på et avløp.
• Koble fra slangen (15) fra spesielle kroker, steng kranen (40), senke røret ned på bakken i avløpet, åpne ventilen (40) og forlater fullstendig drenere vannet.
• Vask innsiden av tanken forlater eksosrøret å pen og innføre rent vann fra den øvre å pning.
• Ved slutten av rensingen løfte røret (15), forlater ventilen (40) åpent; feste slangen til de tilsvarende leddene.
• For å fullstendig tømme vannet fra tanken (5) koble fra slangen (47) fra hurtigkoblingen (48) deretter slå armaturen ned forlater helt drenere vannet; eller fjerne filteret dekselet (49).

9.1.b - Trengjøring av gjenvinning vanntank (Fig. 14)

ADVARSEL:

På slutten av vaske operasjoner, er det nødvendig å rengjøre tanken av vann gjenvinning, for å unngå avleiringer eller danne skorper og spredning av bakterier, lukt, mugg.

• Last vannet gjenvinning, som indikert i den relevante delen ved å plassere maskinen på et avløp.
• Ta av dekselet (6).
• La røret (12) senket og hetten fjernes, gjennom en pour rør rennende vann inne i tanken (14), rense den til den av eksos-røret kommer ut rent vann.
• Sett sammen i motsatt rekkefølge.

9.1.c - Rengjøring vindusvisker (Fig. 4)

Å utføre skikkelig rengjøring av vindusvisker (11) du må fjerne opptrer som følger:

• Fjern røret (13) fra avstrykeren (11).
• Løsne knottene (31) og fjern vindusvisker (11).
• Vask vindusvisker og spesielt dekkene (50) og det indre av suge-tilkobling (32).

ANMERKNING:

Dersom det under vask er observert at dekkene (50) virker skadet eller slitt, må du erstatte dem eller slå dem.

Før du rengjør filteret sørge for at rent vann- tanken er tom.

• Skru av og ta av dekselet (49).
• Fjern filteret (17) og vaske den i rennen-de vann.
• Sett filteret (17) inn i sitt sete, deretter skru av lokket (49).

9.1.e - Børste erstatning (Fig. 6-16)

Det er nødvendig å skifte ut børsten når det samme skjer slitt ned til 2 cm eller må skiftes ut i henhold til typen av gulvet som skal vaskes; for utskifting, gjør som følger:

• Løfte børsten ved å trykke på pedalen som indikert i den relevante delen.
• Ta frem en hånd under gruppen børste holderen (51 Fig. 16); å frigjøre børsten rotere den med et kraftig slag i rotasjonsretningen.
• Erstatte visker å hekte hånd til flensen børste holderen (51 Fig. 16).
• Senk børsten, som opptrer på pedalen, som angitt i punkt relative.
• Trykk på bryteren (34 Fig. 6) i posisjon "I".
• Trykk på bryteren (38 Fig. 6) for å muliggjøre rotasjon av børsten.
• Trykk på trykksensoren (20) som är placerad på handtaget för att starta rotationen av borsten.
• Slå av maskinen ved å trykke på bryteren (34 fig. 6) til "0".

9.1.f - Svaber gummi erstatning (Fig. 17)

Når du ser på gulvet tørking er vanskelig eller i gulvet er fortsatt noen spor av vann, må du sjekke tilstanden på slitasje på dekkene på vindusvisker (50):

• Fjern de visker (11) som angitt i punkt "Rengjøring vindusvisker".
• Trykk på låsen (52) og åpne spaken (53).
• Fjern de to fingrene av gummi retainer (54) og fjern den ytre gummi (55).
• Løsne de to strekkfisker (56) og fjern reilestangen (57) og gummi på innsiden (58).

ANMERKNING:

Når dekkene (55) eller (58) er slitt på den ene siden, for en tid, kan være flipped.

• Skift ut eller snu dekkene (55) eller (58) uten reversering.
• Remonter alt, fortsetter i revers.

ANMERKNING:

Du kan ha to typer dekk:

Dekk para for alle typer gulv og polyuretan dekk for gulv av garasjer, skitne med olje.

9.1.g - Rengjøring av filter utvinning vanntank (Fig. 18)

Ta av toppdekselet for å få tilgang til det indre av utvinning vannbeholderen.

• Løsne skruen (59) og ta bort filteret (60).
• Vask filteret (60) med rennende vann og montere den i maskinen ved å stramme skruen (59).
• Hvis filteret (60) er spesielt skitten, kan du åpne den ved Levering med en skrutrekker på tennene engasjement (61).

9.1.h - Rensing av sugefilter (Fig. 18)

• Løft filteret, med dekselet (62).
• Løsne skruen (63) og fjern filteret (64).
• Rengjør filteret (64) i rennende vann og sammen igjen i omvendt.

9.1.i - Sikring erstatning (Fig. 8-19)

ADVARSEL:

Skift ut sikringen med en av samme strømstyrke.

• Fjern pluggen (16 Fig. 8) fra kontakten (43 Fig. 8).
• Ta av dekselet (65 Fig. 19) ved å løsne skruene (66 Fig. 19) for å få tilgang til sikringen.
• Ta av omslagsark og skifte sikringen. Sett på dekselet (65 Fig. 19).

9.1.I - Indstilling visker (Fig. 20)

- Det er mulig å justere posisjonen visker i høyden og justere forekomsten av legen bladene på gulvet.

Høydejustering (om nødvendig)

- Høyden justeres på tidspunktet for byggingen av maskinen, og deretter endre det med mindre det er absolutt nødvendig.

- Løsne skruen (67) og løfte eller senke hjulet (68) til viskeren er i ønsket posi-sjon, stram skruen (67).

Justering av insidens

• Senk visker ved å opptre på spaken.
• Start støvsugeren og fortsett for noen få meter, deretter slå av støvsugeren og stoppe maskinen.
• Kontrollere insidensen av gummi (50) på gulvet

Fig. A = også knust

Fig. B = også hevet

- For justering handle på knotten grå (69) dreie den mot klokken øker insidensen, omvendt avtar.

PROBLEMER - Å RSAKER - FEILRETTING

PROBLEMER Å RS	AKER FEILRETTING
Ved å trykke på bryteren (34), vil ikke maskinen slås på.	Kast brytere i posisjon "0".Bryterfeil.Strømkabelen frakoblet.	Trykk på kraftlinjen.Bytt bryteren.Kobler til kabelen.
Brush roterer ikke. Kort funksjoner skade.Børstemotor skadet.Bryterfeil.Bryter for aktivering rotasjon av penselen ikke trykkes.		Erstatt.Erstatt.Bytt bryteren.Trykk på knappen.
Fan virker ikke. Kort funksjoner skade.Oppsugingsmotoren skadet.Bryterfeil.Vakuumbryteren ikke trykket inn.Oppsamlingstanken er full.		Erstatt.Erstatt.Bytt bryteren.Trykk på knappen.Renne, flush og rengjøre tanken.
Maskinen tørker ikke godt, og etterlot spor av vann i gulvet.	Støvsuge av.Bryterfeil.Sugeledning tett.Skitne visker.Oppsamlingstanken er full.Filtrere etter skittent vann tett.Dekk slitt vindusvisker.	Start støvsuger.Bytt bryteren.Kontroller og rengjør om nødvendig oppslugslangen som forbinder vindusvisker til oppsamlingstanken.Rengjør visker.Tømme oppsamlingstanken.Rengjør filteret.Reversere eller erstatte svaber gummi.
PROBLEMER Å RSAKER FEILRETTING
Vann kommer ikke ut. Tom tank.	Tiveringsbryter magnetventil er ikke trykket.	Fylle tanken.
		Trykk på knappen.
	Bryterfeil.	Bytt bryteren.
	Pek stengt.	Slå på kranen.
	Filtrere tilstoppet.	Rengjør filteret.
	Magnetventil ikke fungerer.	Ring teknisk support service.
Rengjøring av gulv utilstrekkelig.	Børster eller vaskemiddel utilstrekkelig.	Bruk børster eller rengjø-ringsmidler for den type gulv eller skitne å rengjøre.
Brush roterer ikke.
Fan virker ikke.	Defekt sensor. Erstatt.
Vann kommer ikke ut.

10.1 GARANTI

I garantiperioden alle defekte deler vil bli reparert eller erstattet, uten omkostninger.

Alle deler er berørt av eller misbruk vil bli ekskludert fra garantien.

For at garantien prosedyren, vennligst ta kontakt med din forhandler eller en relevant service-senter ved å presentere de gyldige kjøpsdokumentet.

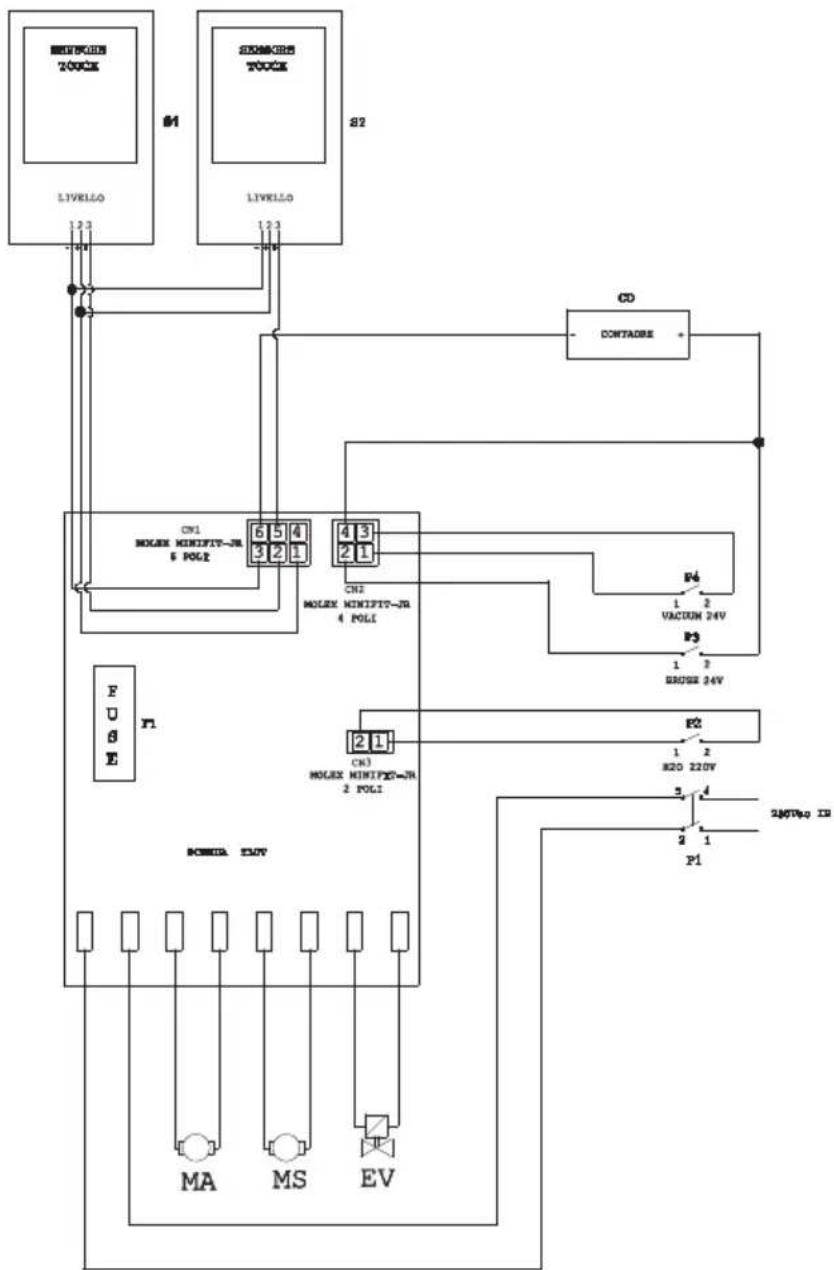

KOBLINGSSKJEMAER

ROUND 45 E 55 TOUCH

CO ....Timeteller

CN 1 ......6-pinners kontakten bord sensorer

CN 2 ....4-pinners kontakt krets bord

CN 3 ......2-polet kontakt adapter EV bryter

F1 Sikring

MA....Sugemotoren

MS ...... Pensle motor

EV......Solenoid

P1 2-polet bryter 230V

P2......Bryter EV

P3......Børstebryteren

P4 Sugebryter

S1 ......Trykk sensor for nivået på utvinning

S2 ...... Magnetisk sensor

Kære kunde,

Tillykke med din nye gulvaskemaskine til rengøring af dine områder

Tekniske data....DK-3

1.1 Forord ....DK-5
2.1 At lære maskinen at kende ....DK-5
3.1 Udpakning af maskinen....DK-5

3.1.a - Maskinens udstyr......DK-5

4.1 Montage af delene....DK-5

4.1.a - Montering af visker ...... DK-5

9.1 Vedligeholdelse og rengøring ....DK-9

• Løsn de to knapper (31) på viskerarmen (11).
• Installer viskerarmen (11) på holderen (25) ved at stramme de to knapper (31).
• Tilslut slangen (13) til stikket (32) i visker.

BEMAERK:

Kontakten operation er aktiveret fra kontakten (34) til position "I".

Driften af kontakten er aktiveret fra kontakten (38) til "I".

Vandtilførslen kan reguleres ved at klemme slangen (12) for enden.

MS ......Børstemotor

EV......Magnetventil

P1 2-polet afbryder 230V

P2......Kontakt EV

P3 Børste kontakt

P4 Suge-kontakt

Teknisk data....SV-3

1.1 Introduktion......SV-5

2.1 Kunskap om maskinen....SV-5

3.1 Uppackning ....SV-5

3.1.a - Maskinutrustning...... SV-5

4.1.a - Montering av torkare......SV-5

4.1.b - Montering borste....SV-5

9.1.c - Rengöring av torkare ...... SV-10
