MANUAL DE USUARIO ROUND 45 E 55 TOUCH Ghibli & Wirbel

ES Uso y Mantenimiento

PT Uso e manutenção

ES Español....ESPAÑOL -1

(Traducción de las instrucciones originales)

Le agradecemos por haber elegido este producto, estamos seguros que le ayudará a mantener limpio sus ambientes.

La fregadora-secadora de suelos que Usted ha adquirido ha sido diseñada para satisfacer sus exigencias periódicas en términos de uso y confiabilidad.

Somos conscientes que para que un buen producto perdure en el tiempo requiere de continuas actualizaciones que satisfagan las expectativas de quien diariamente lo usa. Nosotros esperamos contar con Usted no sólo como cliente, sino como el socio que transmite sus opiniones y sus ideas producto de la experiencia que en este sentido ha adquirido.

Índice

1.1 Introducción.....ESPAÑOL-5
2.1 Conocimiento de la máquina.....ESPAÑOL-5
3.1 Desembalaje.....ESPAÑOL-5

3.1.a - Equipamiento de la máquina....ESPAÑOL-5

4.1 Ensamblaje de componentes .....ESPAÑOL-5

4.1.a - Montaje del limpiador....ESPAÑOL-5 4.1.b - Montaje del cepillo....ESPAÑOL-5

5.1 Panel de control y mando.....ESPAÑOL-6

6.1 Llenado del depósito.....ESPAÑOL-6

7.1 Funcionamiento ......ESPAÑOL-7

7.1.a - Controles antes del uso....ESPANOL-7
7.1.b - Instalación eléctrica ESPAÑOL-7
7.1.c - Preparación de la máquina y elección del ciclo....ESPAÑOL-7
7.1.d - Uso de la máquina....ESPAÑOL-8
7.1.e - Ajuste dirección de la marcha.....ESPAÑOL-8
7.1.f - Ajuste de la ayuda de tracción.....ESPAÑOL-8
7.1.g - Fin del uso y apagado ESPAÑOL-8

7.1.h - Alarma nivel máximo del agua de retorno .....ESPAÑOL-9

8.1 Vaciado del agua de retorno.....ESPAÑOL-9

9.1 Mantenimiento y limpieza.....ESPAÑOL-9

9.1.a - Vaciado y limpieza del depósito de agua limpia.....ESPAÑOL-9

9.1.b - Limpieza del depósito de agua de retorno.....ESPAÑOL-10 9.1.c - Limpieza de la escobilla.....ESPAÑOL-10

9.1.d - Limpieza del filtro de agua limpia .....ESPANOL-10 9.1.e - Sustitución del cepillo.....ESPAÑOL-10

9.1.f - Sustitución de los cauchos de la escobilla ..... ESPAÑOL-11

9.1.g - Limpieza del filtro del tanque del agua de recuperación .... ESPAÑOL-11 9.1.h - Limpieza del filtro de aspiración .... ESPAÑOL-11 9.1.i - Sustitución de fusibles .... ESPAÑOL-11

9.1.I - Regulación del limpiador..... ESPAÑOL-11

Problemas - causas - soluciones.....ESPAÑOL-12

10.1 Garantía ......ESPAÑOL-13

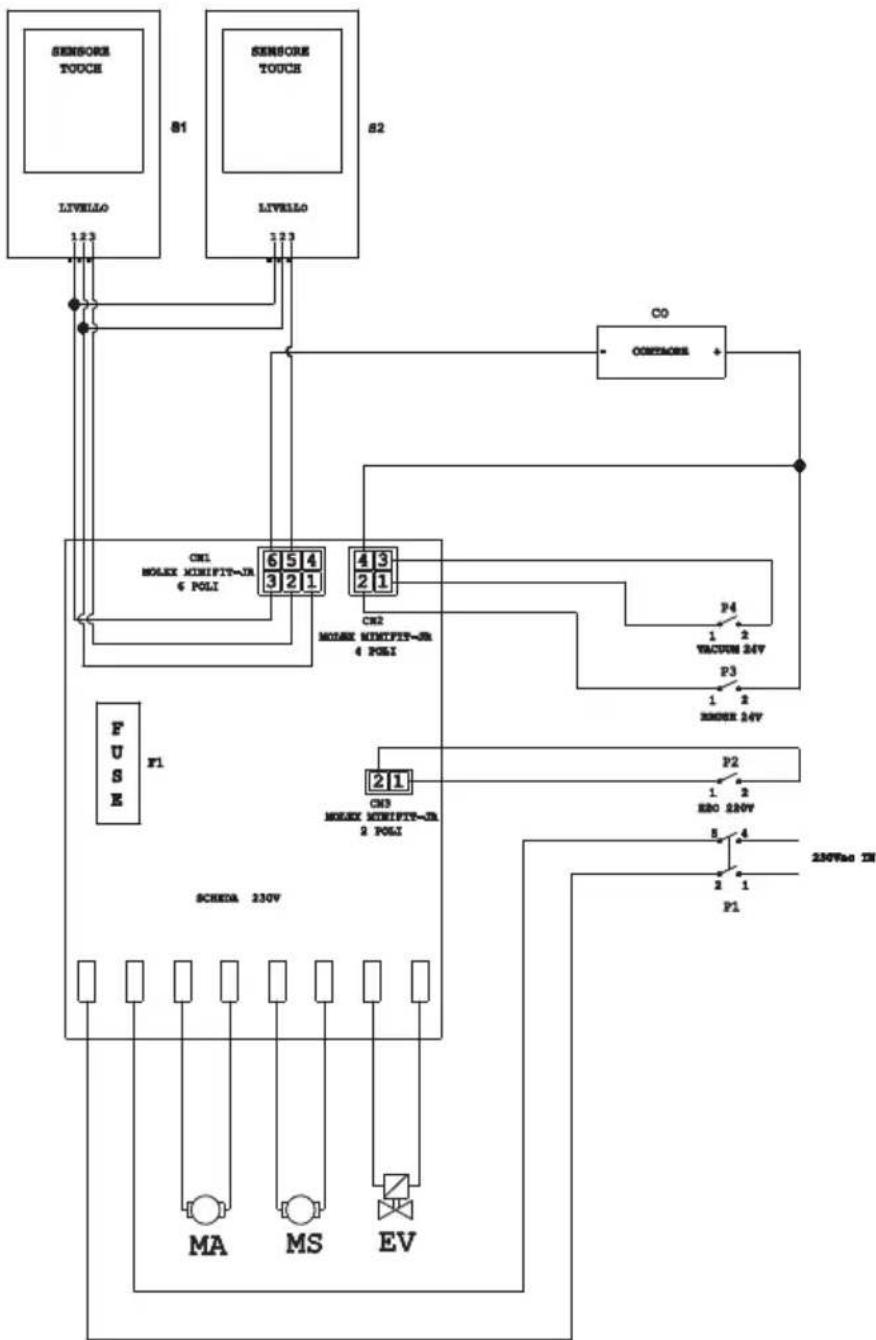

Esquemas eléctricos.....ESPAÑOL-14

Datos técnicos

	ROUND 45 E 55 TOUCH RAPID 40 E 55 TOUCH
Tipo de conducción Conducción desde el suelo
Características
Tensión de alimentación Ver placa de los datos técnicos
Potencia instalada 1360 W
Avance Manual
Anchura pista de lavado * 530 mm
Anchura de aspiración 750 mm
Capacidad de limpieza teórica 2120 m ^2 /h
Cepillos / Pad
Diámetro / Número 530 mm / 21"x1
Potencia motor / número 750 Wx1
Velocidad del motor 170 rpm / min.
Presión específica 18,8 ÷ 22 gr/cm ^2		33 gr/cm ^2
Peso de la cabeza 29 ÷ 34 kg --
Aspiración
Potencia motor	600 W
Depresión	1791 mmH _2 O	1250 mmH _2 O
Capacidad de aire	30 l / sec
Nivel de ruido	63 dB
Depósito
Recirculación	No
Capacidad de solución	45 l	40 l
Capacidad de retorno 47 l	42 l
Dimensiones (lxwxh) sin limpiador	1210 x 560 x 1040 mm
Vibraciones ISO 5349 m/sec ^2	< 2,5
Peso
Peso en vacío	91,5 Kg
Peso órdenes de marcha GVW	136,5 Kg 131,5 Kg

	ROUND 45 E 55 TOUCH RAPID 40 E 55 TOUCH
Accesorios
Cepillo PPL ø 0,7 40.0003.00 POLY 0,7 40.0003.00 POLY 0,7
Cepillo contra salpicaduras 24.0265.00 + 40.4003.00 24.0238.00 + 40.4004.00
Caucho boquilla delantera 39.0110.00
Caucho boquilla trasera 39.0111.00
Manguera de suministro de agua	30.0024.00 30.0024.00
Extensión del cable 25m 34.0427.00 --
Accesorios bajo pedido
Cepillo PPL strong ø 0,9 40.0103.00 POLY 0,9 40.0103.00 POLY 0,9
Cepillo PPL ø 1,2 40.0303.00 40.0303.00
Cepillo tynex ø 1,2 40.0203.00 40.0203.00
Serie de cauchos de poliureta-no	95.0055.00 95.0055.00
Sistema de arrastre 40.1003.00	40.1003.00

1.1 INTRODUCCIÓN

PELIGRO:

Antes de usar la máquina, leer atentamente el manual "ADVERTENCIAS DE SEGURIDAD PARA LA FREGADORA SECADORA DE SUELOS" adjunto a la presente.

2.1 CONOCIMIENTO DE LA MÁQUINA (Fig. 1)

1) Manillar-guía.
2) Panel de mandos.
3) Palanca de activación de la fregadora- secadora.
4) Grifo suministro de agua.
5) Depósito de solución.
6) Tapa del Tanque.
7) Orificio de llenado agua limpia.
8) Ruedas.
9) Guardabarros.
10) Cepillo.
11) Fregadora-secadora.
12) Tubo descarga agua de retorno.
13) Tubo de aspiración agua de la fregadora-secadora.
14) Depósito agua de recuperación.
15) Tubo de descarga agua limpia.
16) Clavija de conexión eléctrica.
17) Filtro de agua limpia.
18) Pedal subida/ bajada cepillo.
19) Botón puesta en marcha rotación cepillos
20) Toque sensor para la puesta en marcha y la rotación de el cepillo/los cepillos.

3.1 DESEMBALAJE

(Fig. 1-2)

Una vez removido el embalaje de acuerdo con las instrucciones que están consignadas en el mismo embalaje, controlar que la máquina y todo el equipamiento de serie estén completos e íntegros.

Si se encuentran daños evidentes, contactar al distribuidor de la zona y al transportador dentro de los 3 días siguientes a su recibimiento.

• Quitar la bolsa (21) que contiene los accesorios.

• Cortar el fleje (22).

• Quitar los bloques (23) y (24) de madera.

• Alzar la brida del cepillo (9) presionando en el pedal (19) (ver apartado relativo).
• Alzar el soporte del limpiador (25) levantando el asa (3 Fig. 1) (ver apartado relativo).
• Posicionar una rampa y descargar la máquina de la plataforma

3.1.a - Equipamiento de la máquina (Fig. 3)

Los accesorios de equipamiento son los siguientes:

10) Cepillo/s.
11)Limpiador.
26) Tubo flexible para carga de agua.
27) Manual de uso y mantenimiento de la máquina.
28) Gancho antidesgarro.
29)Fusibles.
30) Filtro para boca del depósito de agua limpia.

4.1 ENSAMBLAJE DE COMPONENTES

4.1.a - Montaje del limpiador (Fig. 4)

• Aflojar los dos volantes de mano (31) presentes en el limpiador (11).
• Montar el limpiador (11) en el soporte (25) apretando los dos volantes de mano (31).
• Conectar el tubo (13) en el empalme (32) del limpiador.

NOTA:

Realizar las operaciones anteriores con el soporte limpiador hacia abajo.

4.1.b - Montaje del cepillo (Fig. 5)

PELIGRO:

¡Operación que debe ser realizada por dos personas!

• Levante ligeramentela protección contra salpicaduras (9) y quitar la protección de poliestireno (33).
• Montar el cepillo como se describe en el apartado "sustitución cepillo".

5.1 PANEL DE CONTROL Y MANDO (Fig. 6)

20) Toque sensor para la puesta en marcha de el cepillo

Actuando sobre el sensor de contacto (20) con el botón (34) “” el botón (38) “” y el botón (39) “” insertados, se inicia la tracción y rotación del cepillo/los cepillos y el suministro de agua.

34) Interruptor general

Cuando está enchufado, luce que indica la presencia de voltaje.

Presionado en la posición "I" da voltaje a los otros interruptores.

Pulsando en la posición "0" se convierte suministrar alimentación apagada.

35) Interruptor encendido del aspirador

El funcionamiento del interruptor está activado por el interruptor (34) en la posición "I".

Pulse el interruptor de alimentación en "I" inicia la operación de la aspiradora.

37) Indicador horas de funcionamiento

Indica las horas de funcionamiento de la máquina.

38) Interruptor activación rotación cepillo

Pulse el interruptor (38), permite la rotación del cepillo; la operación de la misma es controlada por el sensor táctil (20). Para desactivar la rotación del cepillo, pulse el interruptor (38) “.”

39) Interruptor de la electroválvula de agua

La operación del interruptor se activa desde el interruptor (38) en "I".

Pulse el interruptor (39), prepara la apertura de la electroválvula de agua, el funcionamiento del mismo es controlado por el sensor táctil (20).

La cantidad de agua se controla mediante el grifo (4).

4) Grifo regulador de agua

Girar el grifo (4) en sentido anti horario para aumentar la cantidad y en sentido contrario para disminuirla.

6.1 LLENADO DEL DEPÓSITO (Fig. 7)

ADVERTENCIA:

Llenar el depósito sólo con agua limpia y a una temperatura no superior a los 50°C.

• Coger el tubo (26) de equipamiento, conectar el extremo (26a) a un grifo, y el otro extremo (26b) introducirlo en el depósito (5).
• Controlar que la llave de paso (40) esté abierta.
• Abrir el grifo y llenar el tanque (5) al NIVEL MÁXIMO (NO EXCEDER), indicado en la etiqueta colocada en el tubo transparente (15).
• Vierta el detergente líquido en el tanque, para máquinas no equipadas con el kit de química.

NOTA:

Utilizar sólo detergentes que no sean espumosos y en la cantidad que recomienda su productor para el tipo de suciedad.

PELIGRO:

En caso de contacto del detergente con los ojos y en la piel o en caso de ingerimiento remitirse a la placa de seguridad y de uso del fabricante del detergente.

• Controlar que el tubo (12) de descarga del depósito de retorno esté bien enganchado y correctamente cerrado.
• Controlar que la unión (41) colocada en la fregadora-secadora (11) no esté obs-truida y que el tubo esté bien conectado.
• Controlar que el tubo (15) de descarga del agua limpia esté enganchado correctamente en los soportes y que la llave de paso (40) esté abierta.

7.1.b - Instalación eléctrica

• Presentar el cable (42) una extensión en el gancho de resistencia a la rotura (28) blocandolo como se muestra en la figura.
• Conectar el enchufe (43) de la extensión (42) en el grifo (16) de la máquina.
• Conecte el cable de alimentación a una toma de corriente que tenga una capacidad mínima de 10A.

ADVERTENCIA:

• Asegurar que la instalación eléctrica de la red tenga un interruptor diferencial (tipo salvavidas).
• Desenrollar todo el cable de alimentación eléctrica antes de poner en funcionamiento el equipo.
• Utilizar extensión eléctrica solamente cuando esté en buen estado. Asegurar-se que la sección sea la apropiada para la potencia del equipo.
• No dejar nunca que el cable de alimentación se deslice sobre equinas cortantes, y evitar aplastarlos.

7.1.c - Preparación de la máquina y elección del ciclo (Fig. 6-9)

• Pulse el interruptor (34 Fig. 6).
• Desenganchar la palanca (3 Fig. 9) y bajarla; el limpia-pavimento (11 Fig. 9) desciende.
• Presionar el pedal (19 Fig. 9), desengancharlo del gancho y alzarlo, el cepillo (10 Fig. 1) desciende.

NOTA:

El cepillo tiene dos posiciones de trabajo:

Posición normal "A"

Se posiciona automáticamente una vez que se libera el pedal (19 Fig. 9) desde la posición elevada.

Posición para eliminar la suciedad "B"

Desde la posición "A" trabajo, levantar el pedal (19 Fig. 9) y engancharla en el soporte "B1"; en el cepillo, ejercerá una presión adicional de 5 kg.

Ciclo de trabajo:

- La máquina puede efectuar 4 ciclos de trabajo:

Ciclo de sólo secado:

- Para el ciclo de secado presionar el interruptor (35), se pone en marcha el aspirador.

Ciclo de sólo cepillado:

• Para realizar sólo el ciclo de cepillado, presionar el interruptor (38) para habilitar la rotación del cepillo.
  Toque el sensor de contacto para iniciar la rotación del cepillo.

• Presionar el interruptor (38) para habilitar la rotación del cepillo; presionar el interruptor (39) para habilitar el suministro de agua.
  Toque el sensor de contacto para iniciar la rotación del cepillo y el suministro de agua.

Ciclo de lavado, cepillado, secado:

- Presionar el interruptor (35) para arrancar el aspirador, el interruptor (38) para habilitar la rotación del cepillo y presionar el interruptor (39) para habilitar el suministro de agua.

Toque el sensor de contacto para iniciar la rotación del cepillo y el suministro de agua.

7.1.d - Uso de la máquina (Fig. 1)

- Después de arrancar la máquina y elegir el tipo de ciclo, empez a la limpieza con la máquina presionando a través de la empuñadura (1).

NOTA:

Preste atención a los suelos delicados; No utilice la máquina detenida con la rotación del cepillo insertada.

NOTA:

La limpieza adecuada y la secadura de el piso está hecho procediendo con la máquina hacia delante, procediendo atrás, la máquina no seca; en esta etapa, siempre levantar las escobillas para evitar daños a las cuchillas.

- La regulación del agua se realiza a través del respectivo grifo (4 Fig. 1).

7.1.e - Ajuste dirección de la marcha (Fig. 10)

Si durante las operaciones de limpieza (cepillo in girao), nos damos cuenta de que la máquina no avanza en línea recta, pero tiende a ir hacia la derecha o hacia la izquierda, se puede ajustar la dirección, actuando sobre el volante (44).

- Arranque la máquina y comenzar la rotación del cepillo.

Si la máquina tiende a ir a la derecha, girar ligeramente la rueda (44) a "S", hasta que la dirección será rectilínea;

Si la máquina tiende a ir hacia la izquierda, girar ligeramente la rueda (44) a "D", hasta que la dirección será rectilínea.

7.1.f - Ajuste de la ayuda de tracción (Fig. 10)

La función del volante (45) es para aumentar / disminuir la presión sobre el suelo del cepillo, a fin de facilitar el empuje hacia adelante de la máquina.

- Al girar el mando (45) hacia la derecha, disminuye la ayuda en la tracción, a la inversa aumenta.

7.1.g - Fin del uso y apagado (Fig. 6-11)

• Al terminar las operaciones de limpieza y antes de apagar la máquina cerrar el suministro de agua y la rotación del cepillo con los interruptores (39) y (38).
• Alzar el cepillo presionando el pedal (19 Fig. 11) hasta el final de carrera enganchándolo en el respectivo encastre.
• Continuar con el aspirador activado para aspirar todo el líquido presente en el sue-lo, después apagar el aspirador presionando el interruptor (35 Fig. 6).
• Alzar la boquilla de secado (11 Fig. 11) levantando la palanca (3 Fig. 11).

ADVERTENCIA:

Siempre levante el brazo del limpiaparabrisas y la cabeza, al final de los trabajos de limpieza, ya que evita la deformación de las escobillas de goma de goma y cerdas.

• Pulse el interruptor (34 Fig. 6) en "0" para apagar la máquina.
• Desconecte el enchufe de la fuente de alimentación.

7.1.h - Alarma nivel máximo del agua de retorno

Si durante el uso de la máquina, la aspiradora se apaga, significa que el nivel de líquido en el depósito de recuperación ha alcanzado el nivel máximo.

Dirigirse hacia la estación de descarga agua y descargar el tanque de recuperación como se indica en el relativo apartado.

NOTA:

Para el correcto funcionamiento de los sensores de nivel, se necesita una limpieza a fondo del interior del tanque (14 Fig. 14).

8.1 VACIADO DEL AGUA DE RETORNO

(Fig. 12)

Al terminar el ciclo de lavado o cuando el depósito (14) de agua de retorno está lleno, es necesario vaciarlo de la siguiente manera:

NOTA:

Para eliminar el agua de retorno se deben seguir los procedimientos establecidos por la legislación del lugar donde opere la máquina.

• Mover la máquina cerca a un sifón de desagüe.
• Desenganchar el tubo (12) del soporte.
• Quitar el tapón (46) del tubo (12) y vaciar completamente el agua del depósito.

NOTA:

Es posible regular la cantidad de agua que sale presionando la parte final de la mangue-ra (12).

- Atornille la tapa (46) en el tubo (12) y vuelva a colocarlo en su soporte.

9.1 MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA:

Todas las operaciones de mantenimiento deben realizarse con la máquina apagada y con el tanque vacíos.

OPERACIONES QUEDEBEN EFECTUARSE DIARIAMENTE

9.1.a - Vaciado y limpieza del depósito de agua limpia (Fig. 13)

ADVERTENCIA:

Al terminar las operaciones de lavado es obligatorio vaciar y limpiar el depósito (5) con el fin de evitar residuos o incrustaciones.

Después de vaciar el depósito del agua de retorno, descargar el depósito de agua lim-pia, procediendo de la siguiente manera:

• Posicionarse con la máquina sobre un sifón de desagüe.
• Desenganchar el tubo (15) de los respectivos enganches, cerrar el grifo (40), bajar el tubo a tierra sobre la pileta de descarga, abrir la llave de paso (40) y dejar salir totalmente el agua.
• Lavar el interior del tanque dejando el tubo de descarga abierto e introduciendo agua limpia desde la apertura superior.
• Al final de la limpieza alzar el tubo (15), dejando el grifo (40) abierto; enganchar el tubo en los respectivos encastres.
• Para descargar completamente el agua del tanque (5) desconectar el tubo (47) del acoplamiento rápido (48) después girar el acoplamiento hacia abajo dejando descargar completamente el agua; o quitar la tapa del filtro (49).

9.1.b - Limpieza del depósito de agua de retorno (Fig. 14)

ADVERTENCIA:

Al terminar las operaciones de lavado, es obligatorio limpiar el depósito de agua de retorno para evitar residuos o incrustaciones, y para que no proliferen bacterias, olores y añublos.

• Vaciar el agua de retorno como se indica en el correspondiente apartado, posicionándose con la máquina sobre un sifón de desagüe.
• Quitar la tapa (6).
• Dejando el tubo (12) hacia abajo y el tapón extraído, mediante un tubo verter agua corriente dentro del tanque (14), limpiándolo hasta que salga agua limpia del tubo de descarga.
• Volver a poner todo, procediendo en sentido contrario.

9.1.c - Limpieza de la escobilla (Fig. 4)

Para efectuar una correcta limpieza de la escobilla (11) es necesario quitarla procediendo como sigue:

• Conectar el tubo (13) desde la escobilla (11).
• Aflojar los mangos (31) y quitar la escobilla (11).
• Lavar la escobilla, especialmente los cauchos (50) y el interior de la unión de aspiración (32).

NOTA:

Si durante el lavado se observa que los cauchos (50) están dañados o desgastados, es necesario sustituirlos o invertirlos.

- Volver a poner todo, procediendo en sentido contrario.

OPERACIONES QUEDEBEN EFECTUARSE SEGÚN LAS NECESIDADES

9.1.d - Limpieza del filtro de agua lim-pia (Fig. 15)

NOTA:

Antes de limpiar el filtro, asegurarse de que el tanque del agua limpia esté vacío.

• Desenroscar y quitar la tapa (49).
• Quitar el filtro (17) y lavarlo con agua corriente.
• Volver a montar el filtro (17) en su asiento y después enroscar la tapa (49).

9.1.e - Sustitución del cepillo (Fig. 6-16)

Se debe sustituir el cepillo cuando tiene unos 2 cm de superficie desgastada o cuando se lo deba cambiar según el tipo de suelo que se quiere lavar; para la sustitución, realizar lo siguiente:

• Alzar el cepillo mediante el pedal como se indica en el relativo apartado.
• Introducir una mano debajo del grupo portacepillo (51 Fig. 16); pepara desenganchar el cepillo, girarlo con un golpe seco en el sentido de rotación.
• Sustituir el cepillo enganchándolo a mano en la brida del portacepillo (51 Fig. 16).
• Baje el cepillo, actuando sobre el pedal, como se indica en el apartado correspondiente.
• Pulsar el interruptor (34 Fig. 6) en "I".
• Presionar el interruptor (38 Fig. 6) para activar la rotación del cepillo.
• Actúa sobre el sensor de contacto (20) situado en el mango para iniciar la rotación del cepillo.
• Apague la máquina pulsando el interruptor (34 Fig. 6) su "0".

9.1.f - Sustitución de los cauchos de la escobilla (Fig. 17)

Cuando el secado sobre el suelo es ineficiente o quedan algunos residuos de agua es necesario controlar el estado de desgaste de los cauchos de la escobilla (50):

• Quitar el grupo escobilla (11) comose indica en el apartado "Limpieza de la escobilla".
• Presione el pestillo (52) y abra la palanca (53).
• Quitar los dos retenciones de goma (54) y quitar la goma exterior (55).
• Aflojar los dos tornillos tensores (56) y quitar la barra de enganche (57) y el interior de goma (58).

NOTA:

Cuando los gauchos (55) o (58) están des-gastados en un lado, pueden ser invertidos por una sola vez.

• Sustituir o invertir los cauchos (55) o (58) sin confundirlos.
• Volver a poner todo, procediendo en sentido contrario.

NOTA:

Se pueden tener dos tipos de caucho: Cauchos para todo tipo de suelos ycauchos de poliuretano para suelos de talleres de mecánica, sucios de aceite, etc.

9.1.g - Limpieza del filtro del tanque del agua de recuperación (Fig. 18)

Quitar la tapa superior para acceder en el interior del tanque de agua de recuperación.

• Aflojar el pomo (59) y quitar el filtro (60).
• Lavar el filtro (60) con agua corriente y volver a montarlo en la máquina apretando el pomo (59).
• Si el filtro (60) está muy sucia, puede abrirlo haciendo palanca con un destornillador en los dientes de agarro (61).

9.1.h - Limpieza del filtro de aspiración (Fig. 18)

• Levantar el filtro con la tapa (62).
• Afloje el tornillo (63) y retire el filtro (64).
• Lave el filtro (64) en agua corriente y volver a montar en sentido inverso.

9.1.i - Sustitución de fusibles (Fig. 8-19)

ADVERTENCIA:

Sustituir el fusible quemado por uno de igual amperaje.

• Desconectar el enchufe (16 Fig. 8) de la toma (43 Fig. 8).
• Quitar la tapa (65 Fig. 19) desenroscando los tornillos (66 Fig. 19) para acceder al fusible.
• Retire la hoja de cubierta y sustituir el fusible. Vuelva a colocar la cubierta (65 Fig. 19).

9.1.I - Regulación del limpiador (Fig. 20)

- Se puede regular la posición del limpiador en altura y ajustar la incidencia de las racletas sobre el suelo.

Regulación de la altura (sólo si es necesario)

• La altura se ajusta en el momento de la construcción de la máquina, a continuación, cambie a menos que sea absolutamente necesario.
• Afloje el tornillo (67) y suba o baje la rueda (68) para colocar el brazo del limpiaparabrisas en la posición deseada, a continuación, apriete el tornillo (67).

Regulación de la incidencia

• Bajar el limpiador mediante la palanca.
• Arrancar el aspirador y proceder por algunos metros, después apagar el aspirador y parar la máquina.
• Controlar la incidencia de las gomas (50) en el suelo.

Fig. A = demasiado aplastada

Fig. B = demasiado elevada

Fig. C = posición correcta

- Para la regulación, usar el pomo gris (69) girándolo en sentido horario, la incidencia aumenta, viceversa disminuye.

PROBLEMAS - CAUSAS - SOLUCIONES

PROBLEMAS	CAUSAS SOLUCIONES
Al pulsar el interruptor (34), la máquina no se enciende.	Los interruptores automáticos en la posición “0”.Fallo del interruptor.El cable de alimentación desconectado.	Pulse el interruptor de la línea eléctrica.Reemplace el interruptor.Conectar el cable.
El cepillo no gira.	Tarjeta de funciones dañada.Motor del cepillo dañado.Fallo del interruptor.Interruptor de activación de la rotación del cepillo no presionado.	Sustituir.Sustituir.Reemplace el interruptor.Presionar el interruptor.
El aspirador no funciona.	Tarjeta de funciones dañada.Motor aspiración dañado.Fallo del interruptor.Interruptor del aspirador no presionado.Tanque de recuperación lle-no.	Sustituir.Sustituir.Reemplace el interruptor.Presionar el interruptor.Escurrir, enjuagar y limpiar el depósito.
La máquina no seca biende-jando residuos de agua en el suelo.	Aspirador apagado.Fallo del interruptor.Tubo de aspiración obstruido.Escobilla sucio.Depósito de retorno lleno.Filtro del agua sucia obstruido.Cauchos de la escobilla des-gastados.	Encender el aspirador.Reemplace el interruptor.Controlar o limpiar el tubo de aspiraciónque conecta la escobilla con eldepósito de retorno.Limpie la escobilla.Vaciar el depósito deretorno.Limpiar el filtro.Invertir o sustituir loscau-chos de la escobilla.
No sale agua. Depósito vacío.	Interruptor de activación de la electroválvula no presionado.Fallo del interruptor.Grifo cerrado.Filtro obstruido.No funciona la electroválvula.	Llenar el depósito.Presionar el interruptor.Reemplace el interruptor.Abrir el grifo.Limpiar el filtro.Llamar al servicio de asistenciatécnica.
Limpieza del suelo ineficiente.	Cepillos o detergentes inadecuados.Cepillo desgastado.	Usar cepillos o detergentesaptos para el tipo de sue-lo o para el tipo de sucio a limpiar.Sustituir el cepillol.
El cepillo no gira.El aspirador no funciona.No sale agua.	Sensor defectuoso. Sustituir.

10.1 GARANTÍA

Durante el período la garantía serán arreglados o reemplazados, sin costo alguno, las piezas defectuosas.

La garantía no incluye todas las partes dañadas de la manipulación o el uso incorrecto de la máquina.

Para activar la garantía, por favor póngase en contacto con su distribuidor o centro de servicio de la competencia equipados con un documento de compra valido.

ESQUEMAS ELÉCTRICOS

ROUND 45 E 55 TOUCH - RAPID 40 E 55 TOUCH

CO ...... contador de horas

CN 1 ......Sensores de mesa conector de 6 pines

CN 2 ...Placa de circuito conector de 4 pines

CN 3 ...... Placa de circuito conector de 2 pines EV

F1 Fusible

MA....Motor de aspiración

MS Motor del cepillo

EV.....Solenoide

P1....Interruptor bipolar 230V

P2....Interruptor EV

P3....Interruptor del cepillo

P4 ...... Interruptor de aspiración

S1 ......Sensor de toque del nivel de recuperación

S2 Sensor magnético

Sensore Touch.....Sensor touch de manillar

Livello ...... Nivel

Scheda 230V Tarjeta 230V

Prezado Cliente,

37) Indicador de funcionamento

OPERAÇÕES QUE DEVEM SER EFETUADAS DE ACORDO COM NECESSIDADE

Existem dois tipos de borrachas: Borrachas naturais para todos os tipos de pisos e borrachas sintéticas (de poliuretano) para executar limpeza dos pisos de oficinas mecânicas, sujos de óleo.

Fig. A = demasiado esmagada

Fig. B = demasiado elevada

CO ...... contador de horas

CN 1 .....6 pinos sensores de placa conector

CN 2 ...4 pinos conector de placa de circuito

CN 3 ...... 2 pinos interruptor adaptador do conector EV

F1....Fusível
