INSTRUKCJA OBSŁUGI ROUND 45 E 55 TOUCH Ghibli & Wirbel

PL Obstuga i Konserwacja

(Thumaczenie z oryginalnej instrukcji obsługi)

AR العربية 1

6.1 PLNĚNÍ NÁDRŽE (Obr. 7)

UPOZORNĚNÍ:

Dziękujemy za wybór naszego produktu do czyszczenia pomieszczeń.

Zakupiona przez Państwa szorowarka do posadzek została zaprojektowana, aby w pełni zaspokoić wymagania użytkownika pod względem łatwości obsługi i niezawodności.

Jesteśmy świadomi, że aby produkt pozostał zawsze o wysokiej jakości, również po upływie czasu, wymaga on stałych aktualizacji, aby sprostać oczekiwaniom użytkowników. Dlatego też mamy nadzieję, że zyskaliśmy nie tylko usatysfakcjonowanego klienta, ale również partnera, który nie zawaha się przekazać nam opinii i propozycji wywodzących się z codziennego doświadczenia obsługującego go personelu.

Spis treści

Dane techniczne ......POLSKI-3

1.1 Wprowadzenie.....POLSKI-5
2.1 Budowa maszyny....POLSKI-5
3.1 Rozpakowywanie....POLSKI-5

3.1.a - Wyposażenie maszyny....POLSKI-5

4.1 Montaż elementów składowych....POLSKI-5

4.1.a - Montaż wycieraczki.....POLSKI-5
4.1.b - Montaż szczotki ...... POLSKI-5

5.1 Tablica kontroli i sterowania....POLSKI-6
6.1 Napełnianie zbiornika....POLSKI-6
7.1 Zasady działania ......POLSKI-7

7.1.a - Kontrola przed rozpoczęciem obsługi.....POLSKI-7
7.1.b - Przyłączenie elektryczne ......POLSKI-7

7.1.c - Przygotowanie maszyny i wybór cyklu.....POLSKI-7

7.1.d - Úżycie maszyny....POLSKI-8
7.1.e - Regulacja kierunku ruchu ...... POLSKI-8
7.1.f - Trakcja pomocy regulacji....POLSKI-8
7.1.g - Zakończenie użycia i wyłączenie....POLSKI-8
7.1.h - Alarm maksymalnego poziomu wody brudnej ......POLSKI-9

8.1 Rozładunek zużytej wody ......POLSKI-9

9.1 Konserwacja i czyszczenie ......POLSKI-9

9.1.a - Opróżnienie i czyszczenie zbiornika wody czystej ......POLSKI-9

9.1.b - Czyszczenie zbiornika wody zużytej....POLSKI-10

9.1.c - Czyszczenie ssawy....POLSKI-10
9.1.d - Czyszczenie filtra wody czystej ......POLSKI-10
9.1.e - Wymiana szczotki....POLSKI-10
9.1.f - Wymiana gumy ssawy....POLSKI-11
9.1.g - Czyszczenie filtra do zbiornika wody odzyskanej......POLSKI-11
9.1.h - Czyszczenie filtra wlotu powietrza....POLSKI-11
9.1.i - Wymiana bezpieczników ...... POLSKI-11
9.1.I - Regulacja wycieraczki....POLSKI-11

Problemy - przyczyny - naprawa....POLSKI-12

10.1 Gwarancja....POLSKI-13

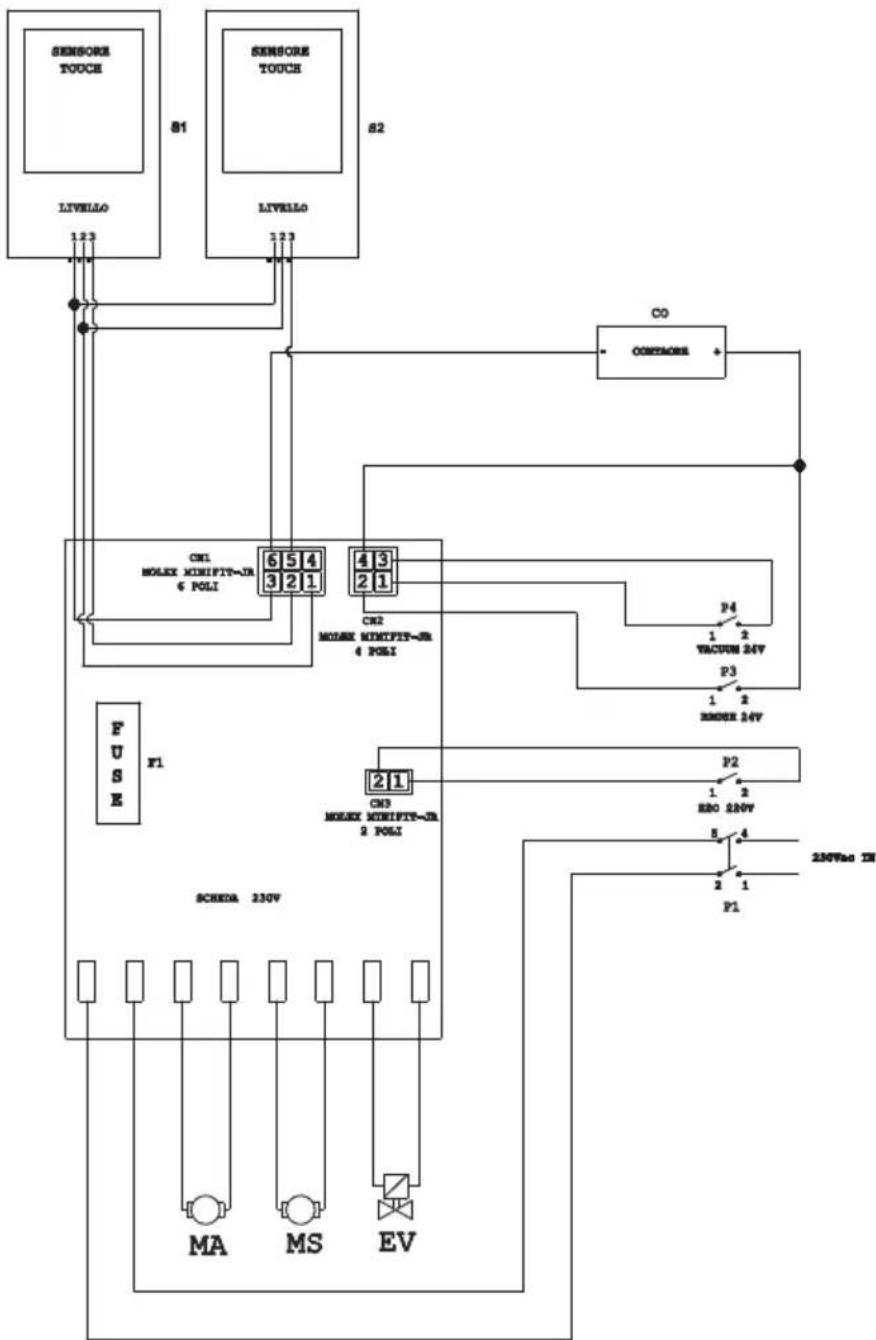

Schematy elektryczne....POLSKI-14

Dane techniczne

	ROUND 45 E 55 TOUCH RAPID 40 E 55 TOUCH
Typ kierowania Prowadzona ręcznie
Właściwości
Natężenie zasilania	Dane techniczne – zob. tabliczka z danymi technicznymi
Moc 1360 W
Trakcja Ręczny
Szerokość czyszczenia * 530 mm
Szerokość ssawy 750 mm
Teoretyczna zdolność czysz-czenia	2120 m2/h
Szczotki / pad
Średnica / numer 530 mm / 21"x1
Moc silnika / numer 750 Wx1
Prędkość silnika 170 giri/min.
Nacisk (na jednostkę po-wierzchni)	18,8 ÷ 22 gr/cm2	33 gr/cm2
Głowica Ciężar 29 ÷ 34 kg --
Ssanie
Moc silnika 600 W
Podciśnienie 1791 mmH	_2O 1250 mmH _2O
Przepływ powietrza 30 l / sec
Poziom hałasu 63 dB
Zbiornik
Recykling	Nie
Pojemność zbiornika wody czystej	45 l	40 l
Pojemność zbiornika wody brudnej	47 l	42 l
Wymiary (lxwxh) bez wycieraczki	1210 x 560 x 1040 mm
Drgania ISO 5349 m/sek2	< 2,5
Ciężar
Ciężar maszyny (próżna, bez akumulatorów)	91,5 Kg
Maksymalny dopuszczalny ciężar w stanie pracy	136,5 Kg	131,5 Kg

*Ślad mycia tj. przy urządzeniu włączonym z opuszczoną/dociśniętą szczotką.

	ROUND 45 E 55 TOUCH RAPID 40 E 55 TOUCH
Akcesoria
Szczotka PPL ø 0,7 40.0003.00	POLY 0,7 40.0003.00 POLY 0,7
Osłona przeciwbryzgowa szczotki	24.0238.00 + 40.4004.00 24.0238.00 + 40.4004.00
Guma ssawy przedniej 39.0110	.00 39.0110.00
Guma ssawy tylnej 39.0111.00	39.0111.00
Wąż doprowadzający wodę 30.0024.00 30.0024.00
Przedłużacz kabla 25m 34.0427	.00 --
Akcesoria na zamówienie
Szczotka PPL strong ø 0,9 40.01	03.00 POLY 0,9 40.0103.00 POLY 0,9
Szczotka PPL ø 1,2 40.0303.00	40.0303.00
Szczotka tynex ø 1,2 40.0203.00	40.0203.00
Zestaw gum poliuretanowych 95	.0055.00 95.0055.00
Uchwyt pada 40.1003.00 40.10	03.00

1.1 WPROWADZENIE

ZAGROŻENIE:

Przed użyciem urządzenia należy przeczytać broszurę "INSTRUKCJE BEZPIECZEŃSTWA PRZY CZYSZCZENIU PODŁOŻA" załączoną do niniejszego podręcznika.

1) Rękojeść.
2) Panel sterowania.
3) Dźwignia opuszczania ssawy do podłóg.
4) Kurek regulacji wody.
5) Roztwór do zbiornika.
6) Pokrywa zbiornika.
7) Otwór wlewu wody czystej.
8) Koła.
9) Chlapacze.
10) Szczotka.
11) Ssawa.
12) Wąż spustowy wody zużytej.
13) Wąż ssący wody brudnej.
14) Zbiornik wody odzyskanej.
15) Wężyk poziomu/ odpływu wody czystej.
16) Podłącz złącze elektryczne.
17) Filtr wody czystej.
18) Pedał wznoszenia / obniżania szczotki.
19) Przycisk uruchamiający szczotki.
20) Czujnik dotykowy uruchomienia i rotacji szczotki.

3.1 ROZPAKOWYWANIE (Rys. 1-2)

Po usunięciu opakowania, jak wskazano na rysunku, należy sprawdzić nienaruszenie maszyny i wszystkich jej elementów.

W przypadku napotkania widocznych szkód, należy w przeciągu 3 dni od daty do skontaktować się z miejscowym dystrybuto- rem i przewoźnikiem.

• Usunąć opakowanie (21) zawierające akcesoria.
• Przeciąć opaskę zabezpieczającą (22).

• Usunąć drewniane kliny (23) i (24).

• Podnieść kołnierz szczotki (9) naciskając pedał (19) (zob. odpowiedni rozdział).

• Podnieść ramię wycieraczki (25) trzymając za uchwyt (3 Rys. 1) (zob. odpowiedni rozdział).
• Przystawić ślizg i rozładować maszynę z palety.

3.1.a - Wyposażenie maszyny (Rys. 3)

Akcesoria w zestawie to:

10) Szczotka.
11) Pióro wycieraczki.
26) Przewód giętki załadunku wody.
27) Instrukcja obsługi i konserwacji maszyny.
28) Haka odpornej na.
29) Bezpieczniki.
30) Filtr do odpływu zbiornika wody czystej.

4.1 MONTAŻ ELEMENTÓW SKŁADOWYCH

4.1.a - Montaż wycieraczki (Rys. 4)

• Zwolnić uchwyty (31) na ramieniu wycieraczki (11).
• Zamontować wycieraczkę (11) w podstawce (25) i docisnąć uchwyty (31).
• Podłączyć wężyk (13) do (32) wycieraczki.

UWAGA:

Powyższe kroki należy wykonywać przy opuszczonej nasadce wycioru.

4.1.b - Montaż szczotki (Rys. 5)

OSTROŻNIE:

Czynność ta powinna być wykonywana przez dwie osoby!

awy Podnieś nieznacznie osłone powitalny (9) i zdjąć zabezpieczenie z polistyrenu (33).

- Zamontować szczotkę tak jak to opisane w dziale "wymiana szczotki".

5.1 TABLICA KONTROLI I STEROWANIA (Rys. 6)

20) Czujnik uruchomienia i rotacji szczotki

Przy pomocy czujnika dotykowego (20) z wciśniętym wyłącznikiem (34) “☐”, wyłącznikiem (38) “☐” wyłącznikiem (39) “☐”, uruchamia się rotację szczotki dopływ wody.

34) Główny przełącznik

Podłączonego do sieci, to światło, co wskazuje na obecność napięcia.

Wciśnięty w pozycji „I”, to daje siłę do drugiego przełącznika.

Naciśnięty w pozycji „0” wyłancza się.

35) Wyłącznik uruchamiający „odsysanie”

Operacja przełącznik jest włączony od przełącznika (34) w pozycji „I”.

Naciśnij przełącznik zasilania w pozycji „l” rozpoczyna działanie odkurzacza.

37) Wskaźnik przepracowanych godzin

Wskazuje godzin obsługi maszyny.

38) Wyłącznik uruchamiający szczotkę/-i

Po naciśnięciu wyłącznika (38), zostaje aktywowana rotacja szczotki; jej funkcjonowanie jest sterowane czujnikiem doty-kowym (20). Aby wyłączyć obrót szczotki, naciśnij przycisk (38) “”

39) Wyłącznik elektrozaworu wody

Działanie przełącznika jest włączona przez przełącznik (38) na „I”.

Po naciśnięciu wyłącznika (39), zostaje przygotowane otwarcie elektrozaworu wody; jego funkcjonowanie jest sterowane czujnikiem dotykowym (20).

Ilość wody jest sterowane za pomocą kranu (4).

4) Kurek regulacji wody

Obrócić kurek (4) w lewo aby zwiększyć ilość wody czystej, w prawo, aby zmniejszyć.

6.1 NAPEŁNIANIE ZBIORNIKA (Rys. 7)

OSTRZEŻENIE:

Wlewać do zbiornika tylko czystą wodę sieciową o temperaturze nie wyższej niż 50 °C.

Pobrać wąż (26) na wyposażeniu, połączyć końcówkę (26a) do kurka, a końcówkę (26b) umieścić w zbiorniku (5).
- Upewnić się, że zawór (40) jest otwarty.
- Odkręcić kran i napełnić zbiornik (5) do MAKSYMALNEGO POZIOMU (NIE PRZEKRACZA), wskazane na etykiecie umieszczonej na rurce przezroczystej (15).
- Włać płynnego detergentu do zbiornika, do maszyn nie wyposażonych w zestaw chemiczny.

UWAGA:

Należy używać wyłącznie niepieniących się detergentów, w dozowaniu należy stosować się do instrukcji producenta detergentu oraz do typu zabrudzenia.

ZAGROŻENIE:

W przypadku kontaktu detergentów z oczami i ze skórą lub w przypadku połknięcia postępować zgodnie z instrukcjami producenta zawartymi w karcie bezpieczeństwa i zastosowania preparatu.

7.1 ZASADY DZIAŁANIA (Rys. 8)

7.1.a - Kontrola przed rozpoczęciem obsługi

• Skontrolować czy wąż (12) spustowy zbiornika wody brudnej jest dobrze przy-mocowany i poprawnie zatkany.
• Skontrolować czy złączka (41) znajdująca się na ssawie (11) jest zatkana i czy wąż jest poprawnie połączony.
• Upewnić się, że przezroczysty wężyk (15) odpływu wody czystej jest prawidłowo podłączony do odpowiednich nasa dek i zawór (40) jest otwarty.

7.1.b - Przyłączenie elektryczne

• Wprowadzić kabel (42) rozszerzenia na haku przeciwko złamania (28) zablokując go w sposób pokazany na rysunku.
• Podłączyć wtyczkę (43) przedłużenia (42) z wtyczką (16) aparatu.
• Podłączyć przewód zasilający do gniazdka o minimalnym natężeniu 10A.

OSTRZEŻENIE:

• Upewnić się, czy instalacja elektryczna sieci wyposażona jest w wyłącznik różnicowopрядowy (typ wyłącznik automatyczny).
• Przed uruchomieniem sprzętu rozwinąć całkowicie przewód zasilania elektrycznego.
• Używać przedłużacza elektrycznego tylko jeśli jest on w idealnym stanie; upewnić się, czy jego przekrój jest odpowiedni dla mocy sprzętu.
• Nigdy nie dopuszczać, aby przewód zasilania przesuwał się po ostrych krawędziach i unikać zgniecenia go.

7.1.c - Przygotowanie maszyny i wy- bór cyklu (Rys. 6-9)

• Naciśnięciu przycisku (34 Rys. 6).
• Odczepić dźwignię (3 Rys. 9) i obniżyć ją; ssawa (11 Rys. 9) obniży się.
• Wciśnij pedał (19 Rys. 9), odłączyć od specjalnym hakiem i winda, szczotka (10 Rys. 1) obniża.

UWAGA:

Pędzel ma dwie pozycje robocze:

Normalnej pozycji "A"

Umieszcza się automatycznie po zwolnieniu pedału (19 Rys. 9) z pozycji podniesionej.

Pozycji, aby usunąć brud „B”

Z pozycji „A” pracuje podnieść pedał (19 Rys. 9) I podłączyć go do uchwytu „B1”; na szczotki będzie wywierać dodatkowy nacisk 5 kg.

Cykl pracy:

- Maszyna może wykonywać 4 cykle pracy:

Cykl tylko odsysanie:

- Aby wykonać wyłącznie cykl odsysania należy wcisnąć wyłącznik (35), wówczas uruchomi się ssawa.

Cykl tylko szczotkowanie:

- Aby tylko cykl mycia naciśnij przycisk (38) w celu umożliwiaenia obrotu szczotki. Przy pomocy czujnika dotykowego aktywować rotację szczotki.

Cykl mycie, szczotkowanie:

- Naciśnij przycisk (38)w celu umożliwia obrotu szczotki; naciśnij przycisk (39) w celu umożliwia dostarczania wody. Przy pomocy czujnika dotykowego aktywować rotację szczotki i dopływ wody.

Cykl mycie. szczotkowanie, odsysanie:

- Naciśnij przycisk (35) aby uruchomić odkurzacz, przycisk (38) w celu umożliwia obrotu szczotki i naciśnij przycisk (39) w celu umożliwia dostarczania wody. Przy pomocy czujnika dotykowego aktywować rotację szczotki i dopływ wody.

7.1.d - Użycie maszyny (Rys. 1)

- Po włączeniu aparatu i wybór cyklu, roz- pocznie się praca czyszczenia popycha- jąc maszynę z pomocą uchwytu (1).

UWAGA:

Zwrócić uwagę na szczególnie delikatnych podłóg; Nie korzystać z urządzenia, podczas gdy jest zatrzymany i szczotka jest na obrót.

UWAGA:

Prawidłowe czyszczenie i suszenie podłogi polega na przesuwanie do przodu maszyny; jeśli pójdziesz do tyłu maszyna nie wykona suszenie; na tym etapie zawsze podnieść wycieraczkęw celu uniknięcia uszkodzenia łopatki.

- Za pomocą kurka (4 Rys. 1) można wyregulować ilość wody potrzebnej do mycia.

7.1.e - Regulacja kierunku ruchu (Rys. 10)

Jeśli podczas czyszczenia (szczotki w obracaniu) widzimy, że samochód nie jedzie prosto, ale ma tendencję jechać do lewej lub prawej strony, można wyregulować kierunek kół (44).

- Uruchomić samochód i rozpocząć obra- canie szczotek.

Jeśli samochód ma tendencję jechać prawo, obróć lekko koło (44) do „S”, aż kierunek będzie prosty; Jeśli samochód ma tendencję jechać do lewej, delikatnie obracać koło (44) do „D” aż kierunek będzie prosty.

7.1.f - Trakcja pomocy regulacji (Rys. 10)

Funkcję koła zamachowego (45) jest w celu zwiększenia / zmniejszenia nacisku na podłoże pędzla, aby ułatwić ciąg do przodu urządzenia.

- Obracając pokrętło (45) w prawo zmniejsza przyczepność pomocy odwrotnie zwiększa.

7.1.g - Zakończenie użycia i wyłączenie (Rys. 6-11)

• Po zakończeniu czyszczenia, przed wyłączeniem maszyny, zatrzymać dozowanie wody i obracanie się szczotki używając wyłączników (39) i (38).
• Podnieść ssawę naciskając na pedał (19 Rys. 11), aż do oporu, zaczepiając go w specjalnym zacisku.
• Kontynuuj czyszczenia włożonej próżniowej ssać cały płyn obecny w podłodze, następnie wyłączyć próżnię naciskając przycisk (35 Rys. 6).
• Unieść wycior (11 Rys. 11) podciągając rączkę (3 Rys 11).

OSTRZEŻENIE:

Zawsze podnieść wycieraczkę i końcówkę po zakończeniu operacji czyszczenia, ponieważ pozwala to uniknąć deformacji łopatek gumowych i włosów pędzla.

W

• Naciśnięciu przycisku (34 rys. 6) na „0”, aby wyłączyć urządzenie.
• Wyjąć wtyczkę z gniazdka.

7.1.h - Alarm maksymalnego poziomu wody brudnej

Jeżeli w trakcie użytkowania urządzenia, odkurzacz zostaje wyłączony, to znaczy, że poziom płynu w zbiorniku do odzyskiwa osiągnęła maksymalny poziom.

Należy udać się do stacji spustowej i opróżnić zbiornik wody brudnej, jak wskazano stosownym paragrafie.

UWAGA:

Po zakończeniu cyklu czyszczenia lub kiedy zbiornik (14) wody zużytej jest pełen, należy opróżnić go postępując w następujący sposób:

UWAGA:

W celu likwidacji wody zużytej należy zastosować się do norm obowiązujących w kraju użytkowania maszyny.

- Ustawić maszynę w pobliżu wpustu nalizacyjnego.

- Odłączyć wąż (12) od obudowy.

- Zdjąć zatyczkę (46) z węża (12) i całkowicie wylać wodę zawartą w zbiorniku.

UWAGA:

Istnieje możliwość ustawienia ilości wody wypływającej poprzez naciśnięcie końcowej części węża (12).

- Nakręcić nakrętkę (46) na rurze (12) umieścić go z powrotem na jego wsparcie.

9.1 KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE:

Wszystkie działania konserwacyjne należy wykonywać przy wyłączonym urządzeniu i opróżnionym zbiorniku.

W

CZYNNOŚCI DO WYKONANIA KAŻDEGO DNIA

9.1.a - Opróżnienie i czyszczenie zbiornika wody czystej (Rys. 13)

OSTRZEŻENIE:

Po zakończeniu czynności mycia należy obowiązkowo opróżnić i wyczyścić zbiornik (5) wody czystej w celu uniknięcia gromadzenia się osadu lub kamienia osadowego.

Po opróżnieniu zbiornika wody zużytej, należy opróżnić zbiornik wody czystej postępując w następujący sposób:

• Ustawić maszynę na wpuście kanalizacyjnym.
• Odczepić wężyk (15) z właściwego za- czepu, zamknąć zawór (40), przystawić wężyk do podłogi w pobliżu wycieku, otworzyć zawór (40) i pozwolić by woda spłynęła do końca.
• Wyczyścić wnętrze zbiornika pozosta- wiając wąż spustowy otwarty i wprowa- dzając wodę czystą przez górny otwór.
• Na koniec czyszczenia unieść wężyk (15) pozostawiając zawór otwarty (40); umieścić wężyk spowrotem w zaczepie.
• Aby woda mogła do końca odpłynąć ze zbiornika (5) odczepić wężyk (47) z szybkozłącza (48), a następnie przekręcić szybkozłącze w dół tak aby woda mogła spłynąć do końca; lub usunąć pokrywę filtra (49).

9.1.b - Czyszczenie zbiornika wody zużytej (Rys. 14)

OSTRZEŻENIE:

Po zakończeniu czyszczenia należy obo- wiązkowo umyć zbiornik wody zużytej, aby uniknąć gromadzenia się osadów lub kamienia osadowego oraz mnożenia się bakterii, zapachów, pleśni.

• Wylać zużytą wodę według wskazówek zawartych w stosownym paragrafie ustawiając maszynę na wpuście kanalizacyjnym.
• Unieść pokrywę (6).
• Pozostawić obniżony wąż (12) i wyciągnięty korek, przy pomocy węża, wlewać bieżąca wodę do zbiornika (14), czys. cząc go, aż do momentu, w którym węża spustowego wypływać będzie czysta woda.
• Ponownie złożyć elementy zbiornika.

9.1.c - Czyszczenie ssawy (Rys. 4)

Aby poprawnie wyczyścić ssawę (11) należy ją odłączyć postępując w następujący sposób:

• Pociągnąć (13) na zewnątrz ssawę (11).
• Poluzować gałki (31) i odłączyć ssawę (11).
• Umyć ssawę, a w szczególności gumy (50) oraz wnętrze złączki ssącej (32).

UWAGA:

Jeśli w czasie mycia zauważy się, że gumy (50) są zniszczone lub zużyte, należy je wymienić lub odwrócić.

- Ponownie złożyć elementy ssawy.

CZYNNOŚCI DO WYKONANIA W ZALEŻNOŚCI OD POTRZEBY

9.1.d - Czyszczenie filtra wody czystej (Rys. 15)

UWAGA:

Przed wyczyszczeniem filtra należy upewnić się, że zbiornik wody czystej jest pusty.

• Odkręcić i unieść pokrywę (49).
• Wyjąć filtr (17) i umyć go struminiem wody.
• Ponownie zamontować filtr (17) na swo-im miejscu i zakręcić pokrywę (49).

9.1.e - Wymiana szczotki (Rys. 6-16)

Należy wymienić szczotkę w momencie gdy włosie zużyje się na 2 cm lub w zależności od rodzaju czyszczonego podłoża; aby wymienić szczotkę należy wykonać następujące kroki:

Podnieść szczotkę naciskając na pedał, jak wskazano w stosownym paragrafie.
- Chwycić grupę szczotek od spodu (51 Rys. 16); aby wyjąć szczotkę należy ją wykręcić jednym ruchem, zgodnie z kierunkiem obrotu.
- Wymienić szczotkę i umieścić ją w nasadce z kołnieżem (51 Rys. 16).
- Opuścić tarczę przez naciśnięcie pedału, jak pokazano w odpowiednim punkcie.
- Naciśnij przełącznik (34 Rys. 6) w pozycji „I”.
- Wcisnąć przycisk (38 Rys. 6), aby włączyć szczotkę.
- Przy pomocy czujnika dotykowego (20), umieszczonego na uchwycie, aktywować szczotkę.
- Wyłączyć urządzenie, naciskając (34 rys. 6) su "0".

9.1.f - Wymiana gumy ssawy (Rys. 17)

Kiedy zauważy się, że odsysanie nie jest Podnieś filtr okładce (62). poprawne lub na podłodze pozostają ślady Odkręcić śrubę (63) i wyjąć filtr (64). wody, konieczne jest skontrolowanie stanu- Umyć filtr (64) pod bieżącą wodą i zmon- zużycia gum ssawy (50): tować w odwrotnej kolejności.

• Odłączyć ssawę (11) w sposób opisany w paragrafie "Czyszczenie ssawy".
• Naciśnij zatrzask (52) i otwórz uchwyt (53).
• Wyciągnij dwa pałąki gumowe do mocowania (54) i usuń gumę zewnętrzną (55).
• Rozluźnij dwie śruby do dokręcania (56) i usuń pasek do zablokowania (57) i gumę wewnętrzną (58).

UWAGA:

Kiedy gumy (55) lub (58) są zużyte z jednej ze stron, można je obrócić na drugą stronę.

• Wymienić lub obrócić gumy (55) lub (58) bez odwracania ich.
• Ponownie złożyć elementy ssawy.

UWAGA:

Dostępne są dwa typy gum:

Guma kauczukowa do wszystkich typów podłogi oraz guma poliuretanowa do podłóg znajdujących się w warsztatach mechanicznych, zabrudzonych olejem.

9.1.g - Czyszczenie filtra do zbiornika wody odzyskanej (Rys. 18)

Usunąć górną pokrywę aby mieć dostęp do wnętrza zbiornika wody odzyskanej.

• Zwolnić uchwyt (59) i wyjąć filtr (60).
• Wypłukać filtr (60) wodą i ponownie za montować, zaciskając uchwyt (59).
• Jeżeli filtr (60) jest szczególnie brudna, można ją otworzyć podważając śrubokrętem na zęby sprzęgła (61).

9.1.h - Czyszczenie filtra wlotu powietrza (Rys. 18)

st Podnieś filtr okładce (62).
dy Odkręcić śrubę (63) i wyjąć filtr (64).
1- Umyć filtr (64) pod bieżącą wodą i zmon- tować w odwrotnej kolejności.

9.1.i - Wymiana bezpieczników (Rys. 8-19)

OSTRZEŻENIE:

Zamienić spalony bezpiecznik na inny o tym samym napięciu prądu.

• Odłączyć wtyczkę (16 Rys. 8) z gniazdka (43 Rys. 8).
• Unieść pokrywę (65 Rys. 19) poluzowując śruby (66 Rys. 19) aby mieć dostęp do bezpiecznika.
• Zdejmij pokrywę karty i wymienić bezpiecznik. Założ pokrywę (65 rys. 19).

9.1.I - Regulacja wycieraczki (Rys. 20)

- Można regulować pozycję wycieraczki w powietrzu i dopasować kąt zetknięcia wyciorów z podłożem.

Regulacja wysokości (tylko w razie potrzeby)

• Wysokość jest regulowana w czasie budowy maszyny, a następnie zmienić go o ile nie jest to absolutnie konieczne.
• Poluzować śrubę (67) i podnieść lub opuścić koło (68), aż wycieraczka jest w pożądanej pozycji, a następnie dokręcić śrubę (67).

Regulacja kąta zetknięcia

• Obniżyć wycieraczkę przy pomocy rączki.
• Włączyć odkurzacz i przejechać kilka metrów, a następnie zatrzymać odkurzacz i wyłączyć silnik.
• Sprawdzić kąt zetknięcia się wyciorów (50) z podłożem.

Fig. A = za nisko Fig. B = za wysoko Fig. C = pozycja prawidłowa

- Aby wyregulować, przekręcić szary uchwyt (69) odwrotnie do ruchu wskazówek zegara, a kąt zetknięcia rozszerzy się; w odwrotnym kierunku zwęży się.

PROBLEMY - PRZYCZYNY - NAPRAWA

PROBLEM PRZYCZYNA NAPRAWA
Naciśnięcie przycisku (34), urządzenie nie włączy się.	Wyłączniki obwodowe w pozycji „0”.Przełącznika wady.Kabel zasilania odłączony .	Naciśnij przełącznik zasila-nia.Wymień przełącznik.Połącz kabel.
Szczotka nie obraca się. Awaria	karty funkcji.Awaria silnika szczotki.Przełącznika wady.Przycisk uruchamiający ob-racanie się szczotki nie wci-śnięty.	Wymienić.Wymienić.Wymień przełącznik.Wcisnąć przełącznik.
Odsysanie nie działa. Awaria	karty funkcji.Awaria silnika ssania.Przełącznika wady.Przełącznik ssawy nie wci-śnięty.Zbiornik wody brudnej prze-pełniony.	Wymienić.Wymienić.Wymień przełącznik.-Wcisnąć przełącznik.Opróżnić, przepłukać i wy-czyścić zbiornik.
Maszyna odsysa niedokład-nie pozostawiając na podło-dze ślady wody.	Ssawa wyłączona.Przełącznika wady.Rura ssawna zatkana.Brudne wycieraczki.Zbiornik wody brudnej pe-ny.Zapchany filtr brudnej wody.Gumy ssawy zużyte.	Uruchomić ssawę.Wymień przełącznik.Skontrolować i ewentualnie wyczyścić rurę ssawną, któ-ra łączy ssawę ze zbiorni kiem wody brudnej.Oczyścić wycieraczki.∅próżnić zbiornik wody brudnej.Przeczyścić filtr.Odwrócić lub wymienić gumy ssawy.
Nie wypływa woda. Zbiornik	pusty.	Wypełnić zbiornik.
	Wyłącznik uruchamiający elektrozawór nie wciśnięty.	Wcisnąć przełącznik.
	Przełącznika wady.	Wymień przełącznik.
	Kurek zakręcony.	Odkręcić kurek
	Filtr zatkany.	Wyczyścić filtr.
	Elektrozawór nie działa.	Wezwać serwis pomocy technicznej.
Niewystarczające czyszczenie podłogi.	Szczotki lub detergenty nie-odpowiednie.	Użyć szczotek lub detergen-tów odpowiednich do typu podłogi i do zabrudzenia.
	Szczotka zużyta.	Wymienić szczotkę.
Szczotka nie obraca się. Aspirator nie działa. Nie wypływa woda.	Czujnik dotykowy na uchwycie jest uszkodzona.	Wymienić.

10.1 GWARANCJA

W okresie gwarancyjnym wszystkie wadliwe części zostaną naprawione lub wymienione bezpłatnie.

Wszystkie części, których dotyczy włamania lub nadużycia będą objęte gwarancją.

W celu umożliwiaenia procedury gwarancyjnej należy skontaktować się ze sprzedawcą centrum serwisowym przez odpowiednie przedstawienie ważnych dokumentów zakupu.

SCHEMATY ELEKTRYCZNE

ROUND 45 E 55 TOUCH - RAPID 40 E 55 TOUCH

CO .....licznik godzin pracy

CN 1 ......6-pinowe złącze czujników planszowe

CN 2 ....4-pinowe złącze obwodu

CN 3 ...... Przełącznik 2- pinowe złącze adaptera EV

F1 Bezpiecznik

MA Silnik odkurzacza

MS Silnik szczotki

EV.....Elektromagnetyczny

P1 2-pinowe przełącznik 230V

P2 Przełącznik EV

P3 Przełącznik szczotki

P4 Przełącznik ssania

S1 ....Dotknij czujnika poziomu odzysku

S2 Czujnik magnetyczny

Sensore Touch.. Czujnik dotykowy rękojeść

Livello Poziom

Scheda 230V ...... Karta 230V

• Wprowadzić kabel (42) rozszerzenia na haku przeciwko złamania (28) zablokując go w sposób pokazany na rysunku
• Anslutning (43) av förlängningen (42) till pluggen (16) i maskinens anslut.
• Podłączyć przewód zasilający do gniazdka o minimalnym natężeniu 10A.

WARNING:
