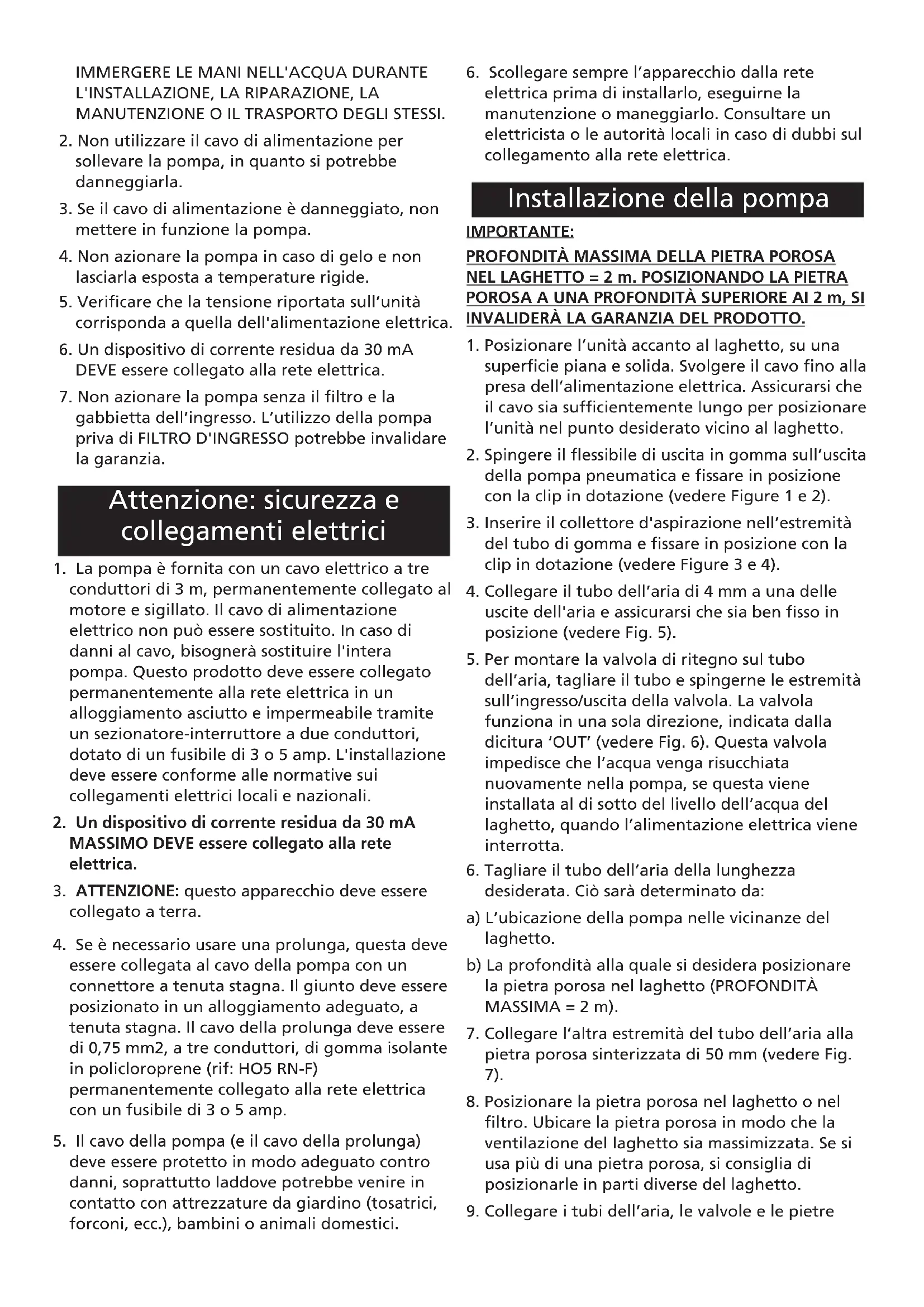

Notice HOZELOCK Air Pump 320 - page 21

Domande degli utenti su Air Pump 320 HOZELOCK

0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.

Fai una nuova domanda su questo apparecchio

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Ancora nessuna domanda. Sii il primo a farne una.

Scarica le istruzioni per il tuo Pompa in formato PDF gratuitamente! Trova il tuo manuale Air Pump 320 - HOZELOCK e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Air Pump 320 del marchio HOZELOCK.

MANUALE UTENTE Air Pump 320 HOZELOCK

ISTRUZIONI PER FUTURE CONSULTAZIONI. La pompa pneumatica Hozelock Cyprio è stata progettata per l'impiego all'aperto. Non deve essere immersa nel laghetto. Tutti i componenti elettrici sono alloggiati in modo sicuro all’interno del prodotto. L'apparecchio non deve essere utilizzato da persone (bambini inclusi) con disabilità fisiche, sensoriali o mentali, o prive dell'esperienza necessaria, tranne nel caso che tali persone siano sotto la supervisione o abbiano ricevuto le necessarie istruzioni da parte di una persona responsabile della loro sicurezza. I bambini vanno sempre supervisionati per assicurare che non giochino con l'apparecchio.

L'INSTALLAZIONE, LA RIPARAZIONE, LA

MANUTENZIONE O IL TRASPORTO DEGLI STESSI.

2. Non utilizzare il cavo di alimentazione per

sollevare la pompa, in quanto si potrebbe danneggiarla.

3. Se il cavo di alimentazione è danneggiato, non

mettere in funzione la pompa.

4. Non azionare la pompa in caso di gelo e non

lasciarla esposta a temperature rigide.

5. Verificare che la tensione riportata sull’unità

corrisponda a quella dell'alimentazione elettrica.

6. Un dispositivo di corrente residua da 30 mA

DEVE essere collegato alla rete elettrica.

7. Non azionare la pompa senza il filtro e la

gabbietta dell’ingresso. L’utilizzo della pompa priva di FILTRO D'INGRESSO potrebbe invalidare la garanzia.

1. La pompa è fornita con un cavo elettrico a tre

conduttori di 3 m, permanentemente collegato al motore e sigillato. Il cavo di alimentazione elettrico non può essere sostituito. In caso di danni al cavo, bisognerà sostituire l'intera pompa. Questo prodotto deve essere collegato permanentemente alla rete elettrica in un alloggiamento asciutto e impermeabile tramite un sezionatore-interruttore a due conduttori, dotato di un fusibile di 3 o 5 amp. L'installazione deve essere conforme alle normative sui collegamenti elettrici locali e nazionali.

2. Un dispositivo di corrente residua da 30 mA

MASSIMO DEVE essere collegato alla rete elettrica.

3. ATTENZIONE: questo apparecchio deve essere

4. Se è necessario usare una prolunga, questa deve

essere collegata al cavo della pompa con un connettore a tenuta stagna. Il giunto deve essere posizionato in un alloggiamento adeguato, a tenuta stagna. Il cavo della prolunga deve essere di 0,75 mm2, a tre conduttori, di gomma isolante in policloroprene (rif: HO5 RN-F) permanentemente collegato alla rete elettrica con un fusibile di 3 o 5 amp.

5. Il cavo della pompa (e il cavo della prolunga)

deve essere protetto in modo adeguato contro danni, soprattutto laddove potrebbe venire in contatto con attrezzature da giardino (tosatrici, forconi, ecc.), bambini o animali domestici.

6. Scollegare sempre l’apparecchio dalla rete

elettrica prima di installarlo, eseguirne la manutenzione o maneggiarlo. Consultare un elettricista o le autorità locali in caso di dubbi sul collegamento alla rete elettrica. IMPORTANTE:

1. Posizionare l’unità accanto al laghetto, su una

superficie piana e solida. Svolgere il cavo fino alla presa dell’alimentazione elettrica. Assicurarsi che il cavo sia sufficientemente lungo per posizionare l’unità nel punto desiderato vicino al laghetto.

2. Spingere il flessibile di uscita in gomma sull’uscita

della pompa pneumatica e fissare in posizione con la clip in dotazione (vedere Figure 1 e 2).

3. Inserire il collettore d'aspirazione nell’estremità

del tubo di gomma e fissare in posizione con la clip in dotazione (vedere Figure 3 e 4).

4. Collegare il tubo dell’aria di 4 mm a una delle

uscite dell'aria e assicurarsi che sia ben fisso in posizione (vedere Fig. 5).

5. Per montare la valvola di ritegno sul tubo

dell’aria, tagliare il tubo e spingerne le estremità sull’ingresso/uscita della valvola. La valvola funziona in una sola direzione, indicata dalla dicitura ‘OUT’ (vedere Fig. 6). Questa valvola impedisce che l’acqua venga risucchiata nuovamente nella pompa, se questa viene installata al di sotto del livello dell’acqua del laghetto, quando l’alimentazione elettrica viene interrotta.

6. Tagliare il tubo dell’aria della lunghezza

desiderata. Ciò sarà determinato da: a) L’ubicazione della pompa nelle vicinanze del laghetto. b) La profondità alla quale si desidera posizionare la pietra porosa nel laghetto (PROFONDITÀ MASSIMA = 2 m).

7. Collegare l’altra estremità del tubo dell’aria alla

pietra porosa sinterizzata di 50 mm (vedere Fig. 7).

8. Posizionare la pietra porosa nel laghetto o nel

filtro. Ubicare la pietra porosa in modo che la ventilazione del laghetto sia massimizzata. Se si usa più di una pietra porosa, si consiglia di posizionarle in parti diverse del laghetto.

9. Collegare i tubi dell’aria, le valvole e le pietre

Installazione della pompa Attenzione: sicurezza e collegamenti elettriciporose aggiuntivi seguendo la stessa procedura d’installazione descritta ai passaggi 4-8.

10. Assicurarsi che tutte le valvole di uscita del

collettore non collegate a un tubo dell’aria siano chiuse. Ciò può essere ottenuto tagliando una piccola sezione di tubo e collegando ciascuna estremità a un'uscita o annodando l'estremità di una piccola sezione di tubo (vedere Fig. 8).

11. Se la pompa deve essere usata in inverno, è

consigliabile sollevare la pietra porosa dal fondo del laghetto per prevenire la circolazione di acqua fredda. Ubicazione della pompa La pompa deve essere posizionata su superficie solida, piana e orizzontale quando è in uso. Se non si desidera utilizzare la pompa 12 mesi all’anno, magazzinarla in modo sicuro in un ambiente asciutto, a temperature al di sopra dello zero. La pompa pneumatica Hozelock Cyprio è stata ideata per consentire una manutenzione rapida e facile. La pompa pneumatica contiene parti in gomma, che possono usurarsi col tempo. Il prodotto è stato appositamente ideato per consentire un’agevole sostituzione di queste parti.

LA MANUTENZIONE DI QUESTO PRODOTTO DEVE

INIZIARE LA MANUTENZIONE.

1. L’erogazione d’aria dalla pietra porosa diminuirà

col tempo. Per massimizzare l’efficienza dell’erogazione dell’aria, le pietre porose vanno sostituite ogni anno.

2. Se le guarnizioni di gomma e la membrana sono

sostituite ogni anno, l’efficienza della pompa sarà mantenuta a livelli costantemente elevati. Un kit di ricambio è disponibile presso Hozelock Cyprio. Attrezzi necessari - Cacciavite Phillips di dimensioni medie. - Un paio di pinze. Sostituzione della spugna ingresso

1. Rimuovere la vite dal coperchio dell’ingresso aria

2. Rimuovere il coperchio dell’ingresso aria (vedere

3. Rimuovere e sostituire il filtro (vedere Fig. 12).

4. Rimontare il coperchio ingresso aria, la vite e il

tappo. Sostituzione spugne uscita

1. Rimuovere le 6 viti dalla base della pompa

pneumatica (vedere Fig. 13) e rimuovere il coperchio (vedere Fig. 14).

2. Rimuovere le 6 viti dalla base del motore (vedere

Fig. 25). Non rimuovere la vite del cavo di messa a terra.

3. Prestando attenzione, sollevare l'anello di tenuta

del cavo e quindi rimuovere l’unità motore dalla base (vedere Fig. 26).

4. Sostituire le spugne (vedere Fig. 27).

5. Assicurarsi che le guarnizioni siano in posizione

prima di rimontare il motore nella base (vedere Fig. 28).

6. Assicurarsi che l'anello di tenuta del cavi sia

correttamente ubicato sulla base.

7. Rimontare il coperchio della pompa, verificando

che la guarnizione sia correttamente posizionata fra il coperchio e la base (vedere Figure 15 e 14). Sostituzione delle valvole a cerniera

1. Rimuovere le 4 viti dalla base della pompa a

vuoto e rimuovere il coperchio (vedere Figure 13 e 14).

2. Individuare il tubo di gomma a L. Rimuovere il

tubo a L dal coperchio della camera pneumatica (vedere Fig. 16).

3. Rimuovere le 4 viti dal coperchio della camera

pneumatica; sollevare delicatamente il coperchio dalla pompa (vedere Figure 17 e 18).

4. Rimuovere la vite di ritegno e la piastra coperchio

dall’alloggiamento della camera pneumatica (vedere Fig. 19).

5. Rimuovere i coperchi in gomma dell’ingresso e

dell’uscita; fare attenzione a non danneggiarli, in quanto rivestono la funzione di tenuta (vedere Fig. 20).

6. Estrarre le valvole. Se si sostituiscono con valvole

nuove, assicurarsi che siano montate dalla stessa direzione (vedere Fig. 21).

7. Per sostituire le valvole, far passare il codolo nel

foro e tirarlo dall’altro lato in modo che anche l’aggetto passi attraverso il foro, bloccando la valvola in posizione (vedere Fig. 22). Se necessario, tagliare ulteriormente il codolo (fino a ottenere la lunghezza desiderata) dopo aver verificato che la valvola sia correttamente posizionata.

8. Se è necessario sostituire anche le membrane,

andare al passo 5 della sezione successiva.

9. Riassemblare il prodotto seguendo i passi

Manutenzioneall’inverso, dal punto 7. Assicurarsi che la guarnizione di gomma sia posizionata tra il coperchio e la base. Sostituzione della membrana

1. Rimuovere le 4 viti dalla base della pompa a

vuoto e rimuovere il coperchio.

2. Individuare il tubo di gomma a L. Rimuovere il

tubo a L dal coperchio della camera pneumatica (vedere Fig. 16).

3. Rimuovere le 4 viti dal coperchio della camera

pneumatica; sollevare delicatamente il coperchio dalla pompa (vedere Figure 17 e 18).

4. Rimuovere il dado centrale e le rondelle (vedere

5. Rimuovere e sostituire il gruppo membrana

6. Sostituire le rondelle e serrare il dado centrale.

7. Riassemblare il prodotto seguendo i passi

INIZIARE LA MANUTENZIONE. Aumento della rumorosità / Scarsa erogazione d’aria

1. Verificare che non vi siano impedimenti al flusso

d’aria: - Verificare che il tubo non sia attorcigliato o bloccato. - Verificare che il tubo non sia compresso da un oggetto. - Verificare che il tubo non sia ostruito da sporco. - Verificare che la valvola a una via del tubo dell’aria funzioni correttamente. - Verificare che la pietra porosa sia in buone condizioni e che non necessiti di essere sostituita. - Verificare che le spugne ingresso/uscita, le tenute di gomma, le valvole a cerniera o la membrana non debbano essere sostituiti.

2. Se si utilizza solo una pietra porosa a una

profondità di 2 m, la contropressione potrebbe essere la causa del rumore. Alternativamente, aggiungere un’altra pietra porosa.

3. La pietra porosa non va posizionata a una

profondità superiore ai 2 m. Assenza di erogazione d’aria

1. Verificare che la pompa sia accesa e collegata

all’alimentazione elettrica.

2. La pompa potrebbe essersi surriscaldata

attivando l’interruttore di protezione automatico contro il sovraccarico. Scollegare la pompa dall’alimentazione elettrica e ricercare la causa controllando il diaframma, le valvole a cerniera e le spugne di ingresso/uscita. Per ulteriore assistenza, riportare il prodotto guasto al punto vendita o contattare il servizio consumatori Hozelock Cyprio al numero +44 (0)

Se questa unità (diaframma, valvole a cerniere, spugne ingresso/uscita e guarnizioni toroidali esclusi) dovesse diventare inutilizzabile entro 2 anni dalla data dell’acquisto, sarà riparata o sostituita a nostra scelta, gratuitamente, sempre che, a nostro parere, l’unità non sia stata danneggiata o utilizzata in modo improprio. Non si accettano responsabilità per danni causati da incidenti, installazione o uso impropri. La responsabilità è limitata alla sostituzione di una pompa difettosa. Questa garanzia non è trasferibile e non incide sui diritti statutari del consumatore. Per beneficiare di questa garanzia, contattare il servizio consumatori di Hozelock Cyprio, che potrà richiedere la spedizione della pompa, con prova di acquisto, direttamente all’indirizzo qui sotto. Eventuali danni causati dall’utilizzo della pietra porosa a una profondità superiore ai 2m invalideranno la garanzia. www.hozelock.com
