Značka	Hozelock
Model	Air Pump 320
Typ produktu	Vzduchové čerpadlo pro jezírko
Napájecí napětí	230 V / 50 Hz
Výkon	20 W
Maximální průtok (tlak)	0,026 MPa
Maximální hloubka instalace provzdušňovacího kamene	2 m
Délka napájecího kabelu	3 m
Požadovaný typ elektrické ochrany	Proudový chránič max. 30 mA
Uzemnění	Povinné
Doporučená pojistka	3 nebo 5 A
Počet vzduchových výstupů	1 (možnost přidání výstupů přes rozdělovač)
Průměr vzduchové hadice	4 mm
Dodávaný provzdušňovací kámen	Ano, průměr 50 mm
Pěnové vstupní a výstupní filtry	Ano, vyměnitelné
Zpětné klapky a membrána	Vyměnitelné (k dispozici sada)
O-kroužek	Vyměnitelný
Doporučená údržba	Roční výměna provzdušňovacích kamenů, klapek, těsnění a filtrů
Záruka	2 roky (kromě opotřebitelných dílů)
Venkovní použití	Ano, musí být umístěno na pevném a rovném povrchu poblíž jezírka
Ochrana proti mrazu	Nenechávejte v provozu v zamrzlé vodě; skladujte v mrazu chráněném prostředí
Stupeň krytí	Nespecifikováno, ale navrženo pro vlhké prostředí

Často kladené otázky - Air Pump 320 HOZELOCK

Jaká je maximální hloubka, do které mohu instalovat provzdušňovací kámen?

Maximální hloubka je 2 metry. Při překročení je záruka neplatná.

Mohu čerpadlo používat bez vstupního filtru?

Ne, čerpadlo nikdy nesmí být používáno bez pěnového vstupního filtru, jinak dojde ke ztrátě záruky.

Jak nainstalovat čerpadlo poprvé?

Umístěte čerpadlo na rovný a pevný povrch poblíž jezírka. Připojte výstupní hadici pomocí dodané spony, poté rozdělovač vzduchu a hadici o průměru 4 mm. Nainstalujte zpětný ventil a provzdušňovací kámen. Připojte k síťovému napájení s proudovým chráničem 30 mA.

Co dělat, když čerpadlo vydává více hluku než obvykle?

Zkontrolujte, zda vzduchová hadice není ohnutá nebo ucpáná, zda provzdušňovací kámen není zanesený a zda pěnové filtry, klapky nebo membrána nejsou opotřebené. Pokud je použit pouze jeden provzdušňovací kámen v hloubce 2 m, přidejte druhý pro snížení protitlaku.

Jak udržovat čerpadlo?

Vyměňujte provzdušňovací kámen každý rok. Také ročně vyměňujte O-kroužky, zpětné klapky a membránu. Čistěte nebo vyměňujte vstupní a výstupní pěnové filtry. K dispozici je sada náhradních dílů.

Mohu použít prodlužovací kabel?

Ano, ale musí být připojen přes vodotěsný konektor a umístěn v pouzdru odolném vůči povětrnostním vlivům. Prodlužovací kabel musí být třížilový H05 RN-F 0,75 mm², chráněný pojistkou 3 nebo 5 A.

Je čerpadlo v záruce?

Ano, záruka 2 roky od data nákupu. Opotřebitelné díly (membrána, klapky, filtry, těsnění) nejsou kryty. Hloubka větší než 2 m ruší záruku.

Co dělat, když čerpadlo již neprodukuje vzduch?

Zkontrolujte napájení a jistič. Pokud se čerpadlo přehřálo, mohl se aktivovat tepelný jistič. Odpojte a zkontrolujte membránu, klapky a filtry. Pokud problém přetrvává, kontaktujte zákaznický servis.

Lze čerpadlo používat v zimě?

Ano, ale doporučuje se zvednout provzdušňovací kámen ze dna jezírka, aby se zabránilo cirkulaci studené vody. Nenechávejte čerpadlo ve vodě v případě mrazu a skladujte jej v suchu chráněném před mrazem, pokud jej nepoužíváte.

Jak vyměnit membránu?

Odpojte čerpadlo. Odstraňte 4 šrouby ze základny a kryt. Odpojte L-trubku od krytu nádrže. Odstraňte 4 šrouby krytu nádrže a zvedněte jej. Odstraňte středovou matici a podložky, poté vyměňte membránu. Sestavte v opačném pořadí.

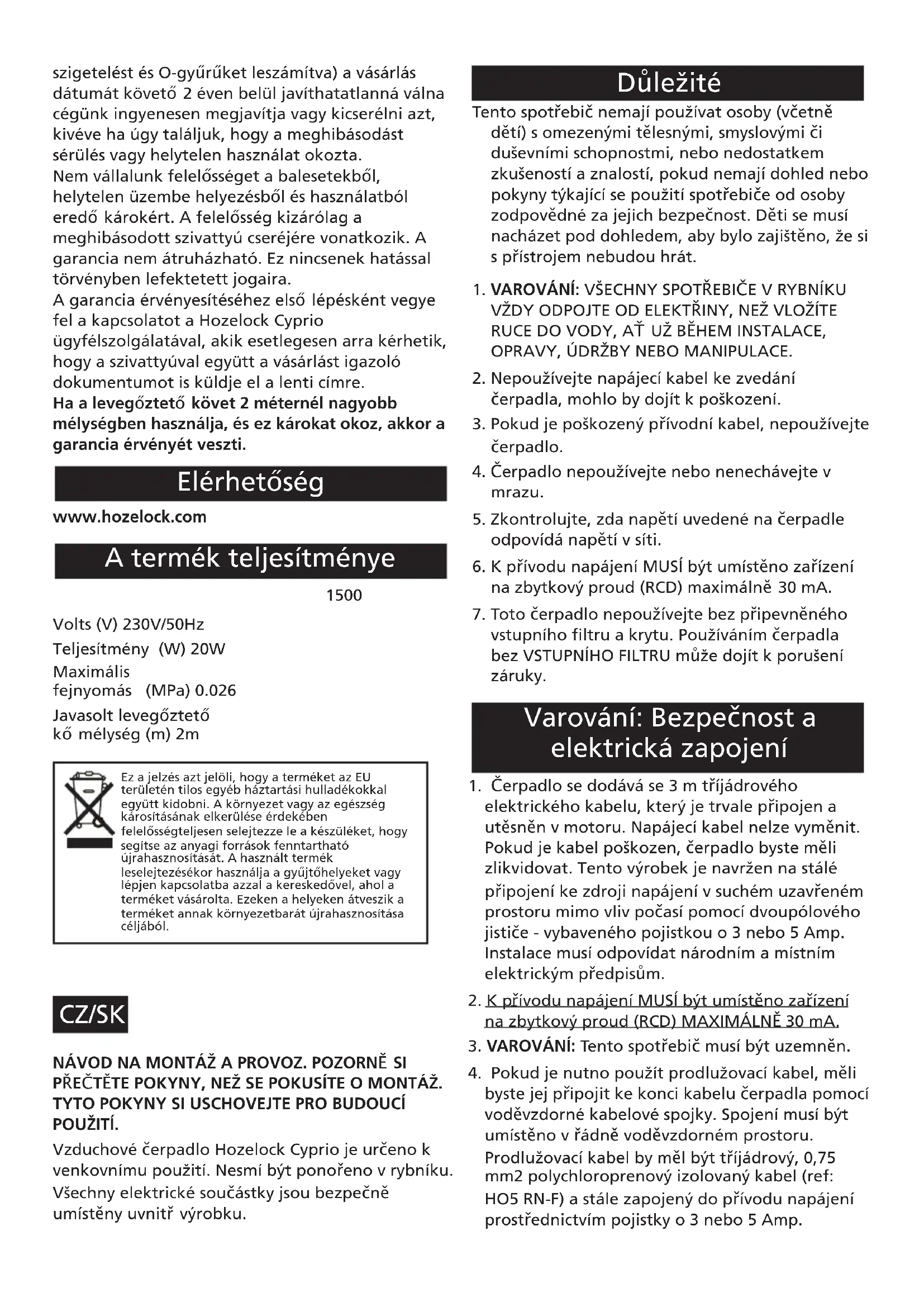

NÁVOD K OBSLUZE Air Pump 320 HOZELOCK

Vzduchové čerpadlo Hozelock Cyprio je určeno k venkovnímu použití. Nesmí být ponořeno v rybníku. Všechny elektrické součástky jsou bezpečně umístěny uvnitř výrobku.

Důležité

Tento spotřebič nemají používat osoby (včetně dětí) s omezenými tělesnými, smyslovými či duševními schopnostmi, nebo nedostatkem zkušeností a znalostí, pokud nemají dohled nebo pokyny týkající se použití spotřebiče od osoby zodpovědné za jejich bezpečnost. Děti se musí nacházet pod dohledem, aby bylo zajištěno, že si s přístrojem nebudou hrát.

1. VAROVÁNÍ: VŠECHNY SPOTŘEBIČE V RYBNÍKU VŽDY ODPOJTE OD ELEKTŘINY, NEŽ VLOŽÍTE RUCE DO VODY, AŤ UŽ BĚHEM INSTALACE, OPRAVY, ÚDRŽBY NEBO MANIPULACE.

2. Nepoužívejte napájecí kabel ke zvedání čerpadla, mohlo by dojít k poškození.

3. Pokud je poškozený přívodní kabel, nepoužívejte čerpadlo.

4. Čerpadlo nepoužívejte nebo nenechávejte v mrazu.

5. Zkontrolujte, zda napětí uvedené na čerpadle odpovídá napětí v síti.

6. K přívodu napájení MUSÍ být umístěno zařízení na zbytkový proud (RCD) maximálně 30 mA.

7. Toto čerpadlo nepoužívejte bez připevněného vstupního filtru a krytu. Používáním čerpadla bez VSTUPNÍHO FILTRU může dojít k porušení záruky.

Varování: Bezpečnost a elektrická zapojení

1. Čerpadlo se dodává se 3 m tříjádrového elektrického kabelu, který je trvale připojen a utěsněn v motoru. Napájecí kabel nelze vyměnit. Pokud je kabel poškozen, čerpadlo byste měli zlikvidovat. Tento výrobek je navržen na stálé připojení ke zdroji napájení v suchém uzavřeném prostoru mimo vliv počasí pomocí dvoupólového jističe - vybaveného pojistkou o 3 nebo 5 Amp. Instalace musí odpovídat národním a místním elektrickým předpisům.
2. K přívodu napájení MUSÍ být umístěno zařízení na zbytkový proud (RCD) MAXIMÁLNĚ 30 mA.
3. VAROVÁNÍ: Tento spotřebič musí být uzemněn.

4. Pokud je nutno použít prodlužovací kabel, měli byste jej připojit ke konci kabelu čerpadla pomocí voděvzdorné kabelové spojky. Spojení musí být umístěno v řádně voděvzdorném prostoru. Prodlužovací kabel by měl být třijádrový, 0,75 mm2 polychloroprenový izolovaný kabel (ref: HO5 RN-F) a stále zapojený do přívodu napájení prostřednictvím pojistky o 3 nebo 5 Amp.

5. Kabel čerpadla (a prodlužovací kabel) by měl být vhodně ochráněn před poškozením zvlástě tam, kde by mohlo dojít ke kontaktu se zahradním zařízením (sekačky, vidle atd.), dětmi a domácími zvířaty.

6. Napájecí kabel vždy odpojte, když provádíte instalaci, opravu, údržbu nebo manipulaci. Obratte se na kvalifikovaného elektrikáře nebo místní úřady, pokud si nejste jisti se zapojením přívodu napájení.

Instalace čerpadla

UPOZORNĚNÍ:

MAXIMÁLNÍ HLOUBKA VZDUCHOVÉHO KAMENE V RYBNÍKU 2 M. POKUD UMÍSTÍTE VZDUCHOVÝ KÁMEN HLOUBĚJI NEŽ DO 2 M, NELZE UPLATNIT ZÁRUKU NA VÝROBEK.

1. Umístěte přístroj do blízkosti rybníku na pevou a rovnou plochu. Naved'te kabel zpět ke zdroji napájení. Zkontrolujte, zda máte dostatečnou délku kabelu pro navedení výrobku do požadovaného místa v blízkosti rybníku.
2. Zatlačte gumovou výstupní trubici nad výstup vzduchového čerpadla a upevněte ji na místě kovovou svorkou (viz Obr. 1 a 2).
3. Zasuňte vzduchové potrubí do konce gumové trubice a upevněte je na místě svorkou (viz obr. 3 a 4).
4. Zatlačte 4 mm vzduchovou trubici na konec jednoho ze vzduchových výstupů a zkontrolujte, zda je správně na místě (viz obr. 5).
5. Chcete-li nasadit pojistný ventil na vzduchovou trubici, odřízněte trubici a zatlačte konce na vstup/výstup ventilu. Tento ventil funguje jen jedním směrem, který naznačuje značka „OUT" (Ven) (viz Obr. 6). Tento ventil zaručuje, že voda není nasávána zpět do čerpadla, pokud je čerpadlo nainstalováno pod hladinou vody v rybníku, když je napájení vypnuto.
6. Seřízněte vzduchovou trubici na požadovanou délku. Tu určíte takto:
   a) Umístění čerpadla v rybníku b) Hloubka, do níž chcete umístit vzduchový kámen do rybníku (MAXIMÁLNÍ HLOUBKA = 2 m).
7. Upevněte druhý konec vzduchové trubice k 50 mm vzduchovému kameni (viz Obr. 7).
8. Umístěte vzduchový kámen do rybníku nebo filtru. Umístěte vzduchové kameny do polohy pro maximální provzdušnění rybníku. Pokud používáte více vzduchových kamenů, umístěte je pokud možno do různých částí rybníku.
9. Upevněte další vzduchové trubice, ventily a vzduchové kameny podle stejného postupu instalace popsaného v krocích 4-8.
10. Zkontrolujte, zda výstupní ventily potrubí, k

nimž nejsou připojeny vzduchové trubice, jsou uzavřené. Toho dosáhnete tím, že odříznete kousek hadice a upevníte oba konce na výstup, nebo pokud převážete kousek hadice. (viz obr. 8). 11. Pokud chcete čerpadlo používat i v zimě, doporučujeme vyzvednout vzduchové kameny ze dna rybníku, abyste podpořili oběh studené vody.

Umístění čerpadla

Čerpadlo byste měli během provozu postavit na pevnou a vodorovnou plochu.

Pokud čerpadlo nechcete používat 12 měsíců v roce, uskladněte vzduchové čerpadlo v suchu a na místě, kde teplota neklesá pod bod mrazu.

Zdr ba

Vzduchové čerpadlo Hozelock Cyprio bylo navrženo s cílem umožnit rychlou a snadnou údržbu.

Vzduchové čerpadlo obsahuje gumové části, které se mohou postupem doby opotřebit. Výrobek byl speciálně navržen tak, aby výměna těchto částí byla co nejsnazší.

ÚDRŽBU TOHOTO VÝROBKU MUSÍ PROVÁDĚT TECHNICKY ZDATNÁ OSOBA. V PŘÍPADĚ JAKÝCHKOLI POCHYBNOSTÍ KONTAKTUJTE MALOPRODEJCE, KTERÝ VÝROBEK PRODAL.

ČERPADLO VŽDY ODPOJTE OD ELEKTRINY, NEŽ ZAČNETE PROVÁDĚT ÚDRŽBU.

1. Vypouštění vzduchu ze vzduchových kamenů se časem zhorší. Chcete-li maximalizovat účinnost vypouštění vzduchu, vyměňujte vzduchové kameny každý rok.
2. Pokud O-kroužky a membránu vyměníte každý rok, účinnost čerpadla zůstane zachována na stále vysoké úrovni. Společnost Hozelock Cyprio dodává sadu náhradních dílů.

Potřebné nářadí

- Střední křížový šroubovák.

- Kleště.

Výměna vstupní pěny

1. Uvolněte šroub z krytu vstupu vzduchu (viz Obr. 9).
2. Vyjměte kryt vstupu vzduchu (viz Obr. 10 a 11).
3. Vyjměte a vyměňte filtr (viz Obr. 12).
4. Vyměňte kryt vstupu vzduchu, šroub a průchodku.

Výměna výstupní pěny

1. Uvolněte 6 šroubů ze spodní části vzduchového čerpadla (viz Obr. 13) a sejměte víko (viz Obr. 14).
2. Vyjměte šest šroubů ze spodní části motoru (viz Obr. 25). Neuvolňujte šroub zemnicího kabelu.
3. Opatrně zvedněte průchodku kabelu a

vyzvedněte jednotku motoru ze spodního tvaru (viz Obr. 26).

1. Vyměňte pěnové díly (viz Obr. 27).
2. Zkontrolujte, zda je těsnění na místě, než vrátíte jednotku motoru do spodního tvaru (viz Obr. 28).
3. Zkontrolujte, zda je průchodka kabelu správně umístěna ve spodním tvaru.
4. Znovu smontujte víko čerpadla tak, aby těsnění bylo na místě mezi víkem a základnou (viz Obr. 15 a 14).

Výměna klapkových ventilů

1. Uvolněte 4 šroubů ze spodní části vzduchového čerpadla a sejměte víko (viz Obr. 13/14).
2. Vyhledejte gumovou trubici L. Uvolněte trubici L od krytu vzduchové komory (viz Obr. 16).
3. Vyjměte 4 šrouby z krytu vzduchové komory; opatrně stáhněte kryt z čerpadla (viz obr. 17, 18).
4. Vyjměte pojistný šroub a kryt z plástě vzduchové komory (viz obr. 19).
5. Vyjměte gumový vstup a výstupní kryty; dávejte pozor, abyste je nepoškodili, mají funkci těsnění (viz Obr. 20).
6. Vytáhněte ventily, při výměně nových ventilů zkontrolujte, zda je vkládáte stejným směrem (viz obr. 21).
7. Vyměňte ventily tak, že protáhnete výčnělek otvorem, pak jej vytáhnete z druhé strany, dokud zářez nepronikne otvorem a nezajistí ventil na místě (viz Obr. 22). Vratte výčnělek zpět poté, co je ventil bezpečně na místě.
8. Pokud chcete vyměnit membrány, přejděte na krok 5 v následujícím oddíle.
9. Znovu smontujte výrobek podle kroků v opačném pořadí od kroku 7. Zkontrolujte, zda mezi víkem a základnou je vloženo gumové těsnění.

Výměna membrány

1. Vyjměte 4 šrouby ze základny vzduchového čerpadla a vyjměte víko.
2. Vyhledejte gumovou trubici L. Uvolněte trubici L od krytu vzduchové komory (viz Obr. 16).
3. Vyjměte 4 šrouby z krytu vzduchové komory; opatrně stáhněte kryt z čerpadla (viz obr. 17, 18).
4. Demontujte středovou matici, podložky (viz Obr. 23).
5. Vyjměte a vyměňte sestavu membrány (viz Obr. 24).
6. Vyměňte podložky a utáhněte středovou matici.
7. Znovu smontujte výrobek podle kroků v opačném pořadí od kroku 5.

Vyhledávání závad

ČERPADLO VŽDY ODPOJTE OD ELEKTRINY, NEŽ ZAČNETE PROVÁDĚT ÚDRŽBU.

Vyšší hlučnost / nízký výstup vzduchu

1. Zkontrolujte omezení proudění vzduchu:

2. Zkontrolujte, zda není vzduchová trubice přiskřípnutá nebo zaseknutá.

3. Zkontrolujte, zda na horním okraji vzduchové trubice není překážka.
4. Zkontrolujte, zda vzduchovou trubici neblokuje nečistota.
5. Zkontrolujte, zda jednocestný ventil ve vzduchové trubici funguje správně.

- Zkontrolujte, zda je vzduchový kámen v dobrém stavu a zda nepotřebuje vyměnit.

- Zkontrolujte, zda není nutno vyměnit vstupní/výstupní pěnu, gumová těsnění, lopatkové ventily nebo membránu.

1. Pokud používáte jen jeden vzduchový kámen v hloubce 2 m, hlučnost může být způsobena zpětným tlakem. Přidejte další vzduchový kámen.
2. Vzduchové kameny byste neměli pokládat do hloubky přes 2 m.

1. Zkontrolujte, zda je zapnuto napájení a zda je elektroinstalace v pořádku.
2. Čerpadlo může být přehřáto, čímž se spustil automatický spínač tepelného přetížení. Vypněte napájení v přívodu napětí do čerpadla a zkontrolujte příčinu, včetně membrány, lopatkových ventilů a vstupní/výstupní pěny

Pokud potřebujete další pomoc, bud' můžete vrátit vadný výrobek na místo nákupu, nebo kontaktujte oddělení péče o zákazníky Hozelock Cyprio na telefonním čísle [phone].

Záruka na výrobek v délce 2 let

Pokud během 2 let od data nákupu dojde k tomu, že toto čerpadlo mimo membrány, lopatkových ventilů, vstupní a výstupní pěny a O-kroužků bude nefunkční, bude zdarma opraveno nebo vyměněno podle našeho uvážení, pokud nedospějeme k rozhodnutí, že bylo poškozeno nebo zneužito. Neneseme žádnou odpovědnost za poškození způsobená nehodami, nesprávnou instalací či používáním. Odpovědnost je omezena na výměnu vadného čerpadla. Tato záruka je nepřevoditelná. Toto neovlivní Vaše zákonná práva.

Chcete-li využít záruku, kontaktujte nejprve oddělení péče o zákazníky společnosti Hozelock Cyprio, kde vás možná požádají o zaslání čerpadla s dokladem o nákupu přímo na níže uvedenou adresu.

Na poškození způsobená provozem vzduchového kamene ve větší hloubce než 2m se nevztahuje záruka.

Podrobnosti kontaktu

www.hozelock.com

Parametry výrobku

1500

Napětí (V) 230V/50Hz

Výkon (W) 20W

Max. výtlačná

výška (MPa) 0.026

Doporučená

hloubka vzduchového

kamene (m) 2m

Toto značení znamená, že tento výrobek byste neměli likvidovat s dalším domovním odpadem na území EU. Chcete-li předejít poškození životního prostředí nebo zdraví lidi vlivem neřízené likvidace odpadu, recyklujte je odpovědně a v souladu s udržitelným používáním zdrojů. Chcete-li vrátit použité zařízení, použijte systémy pro vracení a sběr nebo kontaktujte prodejce, u něhož jste výrobek zakoupili. Může od vás tento výrobek převzít k bezpečné recyklaci.
