Marchio	HOZELOCK
Modello	Tecnotronic 7616
Tipo	Controllore di pompa automatico
Alimentazione	220-240 V~, 50 Hz, 10 A
Portata massima	10.000 l/h
Pressione massima	10 bar
Pressione di esercizio	1,45 bar (±10%)
Grado di protezione	IP55
Temperatura massima dell'acqua	35°C
Temperatura ambiente massima	55°C
Cavo di alimentazione	H07 RN-F, 1,2 m minimo
Raccordo ingresso	1"1/4 femmina
Raccordo uscita	1" maschio
Funzioni	Accensione/spegnimento automatico, protezione contro marcia a secco
Indicatori	Spia verde (sotto tensione), gialla (pompa in funzione), rossa (allarme)
Comando	Tasto di reset (RESET)
Peso (stimato)	Circa 1 kg
Dimensioni (stimate)	Circa 200 x 150 x 100 mm
Manutenzione	Proteggere dal gelo
Sicurezza	Richiede interruttore differenziale 10 o 30 mA e messa a terra
Garanzia	2 anni contrattuali (sotto condizioni)

Domande frequenti - Tecnotronic 7616 HOZELOCK

Come installare il Tecnotronic 7616?

Montarlo sulla mandata della pompa avvitando il raccordo d'ingresso 1"1/4 femmina sul filetto maschio della pompa. Collegare quindi il cavo di collegamento alla pompa e inserire il cavo di alimentazione nella rete elettrica dotata di interruttore differenziale da 10 o 30 mA.

Cosa significa la spia rossa accesa?

La spia rossa indica mancanza d'acqua all'aspirazione o un malfunzionamento della pompa. Ripristinare il flusso d'acqua e premere il tasto RESET per riavviare.

Qual è la pressione di esercizio e di arresto?

La pressione di esercizio è di 1,45 bar e la pressione di arresto dipende dalla pompa (max 10 bar). Questi valori sono forniti con ±10%.

Quale temperatura massima dell'acqua può sopportare l'apparecchio?

La temperatura dell'acqua non deve superare 35°C. La temperatura ambiente massima è di 55°C.

Posso usare una prolunga elettrica?

Sì, ma deve essere di tipo H07 RN-F con sezione identica al cavo di alimentazione e con una presa di collegamento stagna.

È necessario un filtro all'aspirazione?

Sì, è necessario montare un filtro sull'orifizio di aspirazione della pompa per evitare danni al Tecnotronic.

Cosa fare se la pompa non si avvia?

Verificare l'alimentazione elettrica, che la pompa sia innescata, che la valvola di ritegno sia funzionante e che il circuito sia stagno. Se la spia rossa è accesa, ripristinare l'acqua e premere RESET.

Come pulire il Tecnotronic in caso di blocco?

Scollegare la spina, smontarlo dalla pompa e risciacquarlo a fondo con un getto d'acqua dall'ingresso. Se il calcare blocca la valvola, riempirlo con aceto o prodotto anticalcare dall'uscita.

Qual è la garanzia di questo prodotto?

La garanzia contrattuale è di 2 anni dalla data di acquisto, con possibilità di estensione. Non copre l'usura normale, installazioni non conformi o modifiche.

Come riporre l'apparecchio in inverno?

Deve essere conservato al riparo dal gelo, in un luogo asciutto e al riparo da temperature inferiori a 5°C.

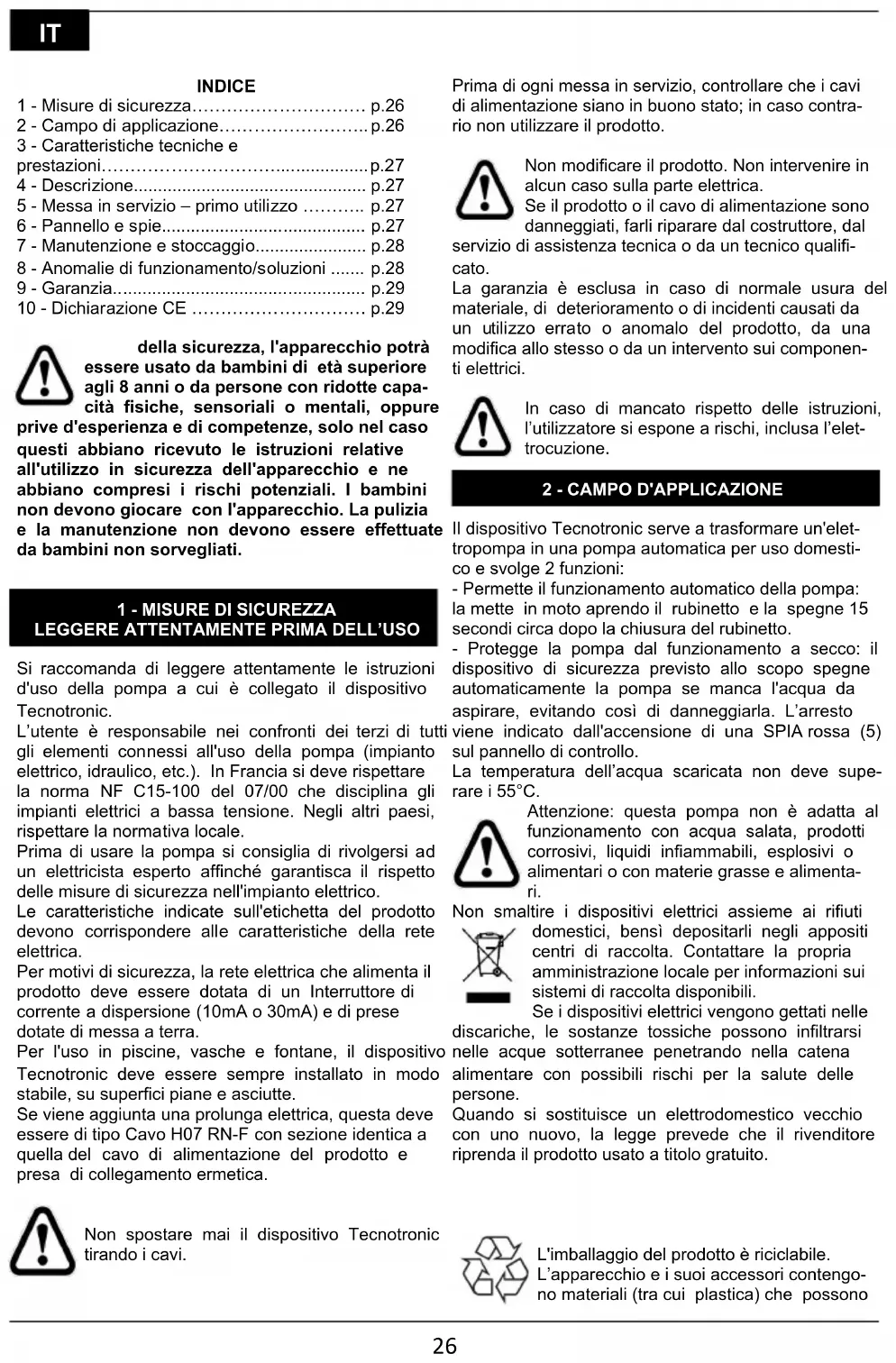

MANUALE UTENTE Tecnotronic 7616 HOZELOCK

1 - Misure di sicurezza.... p.26
2 - Campo di applicazione....p.26
3 - Caratteristiche tecniche e prestazioni....p.27
4 - Descrizione...... p.27
5 - Messa in servizio – primo utilizzo ..... p.27
6 - Pannello e spie.... p.27
7 - Manutenzione e stoccaggio.... p.28
8 - Anomalie di funzionamento/soluzioni ..... p.28
9 - Garanzia.... p.29
10 - Dichiarazione CE ...... p.29

della sicurezza, l'apparecchio potrà essere usato da bambini di età superiore agli 8 anni o da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive d'esperienza e di competenze, solo nel caso questi abbiano ricevuto le istruzioni relative all'utilizzo in sicurezza dell'apparecchio e ne abbiano compresi i rischi potenziali. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.

1 - MISURE DI SICUREZZA LEGGERE ATTENTAMENTE PRIMA DELL'USO

Si raccomanda di leggere attentamente le istruzioni d'uso della pompa a cui è collegato il dispositivo Tecnotronic.

L'utente è responsabile nei confronti dei terzi di tutti gli elementi connessi all'uso della pompa (impianto elettrico, idraulico, etc.). In Francia si deve rispettare la norma NF C15-100 del 07/00 che disciplina gli impianti elettrici a bassa tensione. Negli altri paesi, rispettare la normativa locale.

Prima di usare la pompa si consiglia di rivolgersi ad un elettricista esperto affinché garantisca il rispetto delle misure di sicurezza nell'impianto elettrico.

Le caratteristiche indicate sull'etichetta del prodotto devono corrispondere alle caratteristiche della rete elettrica.

Per motivi di sicurezza, la rete elettrica che alimenta il prodotto deve essere dotata di un Interruttore di corrente a dispersione (10mA o 30mA) e di prese dotate di messa a terra.

Per l'uso in piscine, vasche e fontane, il dispositivo Tecnotronic deve essere sempre installato in modo stabile, su superfici piane e asciutte.

Se viene aggiunta una prolunga elettrica, questa deve essere di tipo Cavo H07 RN-F con sezione identica a quella del cavo di alimentazione del prodotto e presa di collegamento ermetica.

Prima di ogni messa in servizio, controllare che i cavi di alimentazione siano in buono stato; in caso contrario non utilizzare il prodotto.

Non modificare il prodotto. Non intervenire in alcun caso sulla parte elettrica.

Se il prodotto o il cavo di alimentazione sono danneggiati, farli riparare dal costruttore, dal

servizio di assistenza tecnica o da un tecnico qualificato.

La garanzia è esclusa in caso di normale usura del materiale, di deterioramento o di incidenti causati da un utilizzo errato o anomalo del prodotto, da una modifica allo stesso o da un intervento sui componenti elettrici.

In caso di mancato rispetto delle istruzioni, l'utilizzatore si espone a rischi, inclusa l'elet-trocuzione.

2 - CAMPO D'APPLICAZIONE

Il dispositivo Tecnotronic serve a trasformare un'elet-tropompa in una pompa automatica per uso domestico e svolge 2 funzioni:

- Permette il funzionamento automatico della pompa: la mette in moto aprendo il rubinetto e la spegne 15 secondi circa dopo la chiusura del rubinetto.

- Protegge la pompa dal funzionamento a secco: il dispositivo di sicurezza previsto allo scopo spegne automaticamente la pompa se manca l'acqua da aspirare, evitando così di danneggiarla. L'arresto

viene indicato dall'accensione di una SPIA rossa (5) sul pannello di controllo.

La temperatura dell'acqua scaricata non deve superare i 55°C.

Attenzione: questa pompa non è adatta al funzionamento con acqua salata, prodotti corrosivi, liquidi infiammabili, esplosivi o alimentari o con materie grasse e alimentari.

Non smaltire i dispositivi elettrici assieme ai rifiuti domestici, bensì depositarli negli appositi centri di raccolta. Contattare la propria amministrazione locale per informazioni sui sistemi di raccolta disponibili.

Se i dispositivi elettrici vengono gettati nelle discariche, le sostanze tossiche possono infiltrarsi nelle acque sotterranee penetrando nella catena alimentare con possibili rischi per la salute delle persone.

Quando si sostituisce un elettrodomestico vecchio con uno nuovo, la legge prevede che il rivenditore riprenda il prodotto usato a titolo gratuito.

Non spostare mai il dispositivo Tecnotronic tirando i cavi.

L'imballaggio del prodotto è riciclabile. L'apparecchio e i suoi accessori contengono materiali (tra cui plastica) che possono

3 - CARATTERISTICHE TECNICHE E PRESTAZIONI

Condizioni di funzionamento:

• Funzionamento: pressione = 1,45 bar
• Arresto: pressione max. Pompa

Dati elettrici

Portata max

Pressione max

Cavo di alimentazione

Livello di protezione

Temperatura massima dell'acqua

Temperatura ambiente massima

Tensione assegnata alla tenuta allo chock

Tecnotronic

220-240 V~ - 50 Hz - 10 A

10.000 l/h

10 bar

H07 RN-F - 1,2m min.

IP55

35°C

55°C

2500V

4 - DESCRIZIONE (fig.1)

1 - Spia di accensione (VERDE)
2 - Pulsante di ripristino (RESET)
3 - Spia di funzionamento (GIALLO)
4 - Spia di allarme (mancanza d'acqua o guasto) (ROSSO)
5 - Uscita con raccordo filettato 1" maschio
6 - Cavo di alimentazione
7 - Cavo di collegamento alla pompa
8 - Ingresso con raccordo filettato 1"¼ femmina

5 - MESSA IN SERVIZIO - PRIMO UTILIZZO

Il dispositivo Tecnotronic deve essere montato sul foro di mandata della pompa, avvitando il raccordo 1"¼ femmina in ingresso (8) sulla filettatura maschio della pompa. Se si utilizza una pompa con un'uscita

diversa da 1"½ maschio, montare il raccordo intermedio fornito (fig.2). Una volta montato il dispositivo Tecnotronic, collegare il cavo di collegamento (7) alla pompa.

Prima di collegare il tubo di aspirazione alla pompa montare un filtro antiparticolato sul foro di aspirazione della pompa. L'uso del filtro evita il danneggiamento del dispositivo Tecnotronic e quindi i problemi di funzionamento.

Il dispositivo Tecnotronic viene fornito con i cavi di alimentazione. Collegare il cavo di alimentazione (6) alla rete elettrica. Se la fase di aspirazione non si attiva entro 120 secondi, la pompa si arresta automaticamente, pertanto sarà necessario determinare la causa del guasto.

6 - PANNELLO E SPIE

Il dispositivo Tecnotronic è dotato di pannello di controllo con tre diodi luminosi che segnalano lo stato di funzionamento della pompa:

• SPIA VERDE (1): Si accende collegando il dispositivo Tecnotronic alla rete elettrica.
• SPIA GIALLA (3): Si accende e si spegne contemporaneamente alla pompa.

- SPIA ROSSA (4): Si accende quando il funzionamento viene impedito a causa della mancanza d'acqua in aspirazione o di guasto della pompa

- PULSANTE DI RIPRISTINO (RESET - 2): Serve a riaccendere la pompa una volta ripristinato il flusso regolare dell'acqua.

NOTA: se non riparte, controllare che il tubo di aspirazione sia pieno d'acqua.

Attenzione: Prima della messa in servizio, riempire completamente d'acqua la pompa e il tubo di aspirazione, in modo da permet-

tere l'innesco. Se il livello dell'acqua è inferiore a quello della pompa, usare un tubo di aspirazione dotato di valvola di ritegno. In questo modo sarà possibile riempirli durante la prima messa in servizio e impedire che si svuotino quando la pompa si spegne automaticamente, evitando così problemi potenziali dopo la riaccensione.

IT

7 - MANUTENZIONE E STOCCAGGIO

Tenere il dispositivo al riparo dal gelo.

8 - ANOMALIE DI FUNZIONAMENTO/SOLUZIONI

Anomalie Cause Soluzione
La spia rossa (3) si accende.	Mancanza d'acqua Ripristinare il flusso d'acqua
La pompa si accende e si spegne continuamente.	1- Il circuito non è ermetico.2- Presenza probabile di corpi estranei all'interno del dispositivo Tecnotronic	1- Verificare il circuito e i collegamenti della pompa2- Scollegare la presa di corrente, smontare il dispositivo Tecnotronic dalla pompa e sciacquarlo in profondità con un getto d'acqua dal lato dell'ingresso (8), ad esempio con un tubo da giardinaggio.
La pompa non funziona.	1- La pompa ha un guasto2- Il dispositivo Tecnotronic può bloccarsi per la presenza di calcare3- La pompa è disinnescata	1- Dopo aver scollegato elettricamente e idraulicamente il dispositivo Tecnotronic dalla pompa, cercare di azionare solo quest'ultima, collegandola all'impianto elettrico.2- Se dal foro di uscita (5) si nota che la valvola è bloccata, lavarla versando aceto o altro prodotto anticalcare nel foro di uscita del dispositivo Tecnotronic, fino a completo riempimento. Se la valvola è sbloccata, rivolgersi al servizio di assistenza.3- Procedura di innesco della pompa (vedere manuale della pompa)- vedere il capitolo 6 di questo manuale

Per qualsiasi altra anomalia contattare il nostro servizio post-vendita. Per ragioni di sicurezza, solo il servizio post-vendita Hozelock-Exel è autorizzato a smontare la pompa.

9 - GARANZIA

Estensione della garanzia contrattuale

Garantiamo i nostri prodotti per la durata indicata sul prodotto a partire dalla data di acquisto (garanzia contrattuale obbligatoria portata a 2 anni + estensione della nostra garanzia contrattuale).

In mancanza della prova della data d'acquisto dei prodotti, la garanzia decorre a partire dalla data di fabbricazione del prodotto (indicata sul prodotto).

Esclusione della garanzia contrattuale

La garanzia contrattuale non viene applicata per i seguenti casi:

• I componenti soggetti a usura normale: guarnizioni, tenute meccaniche,
• I prodotti che vengono utilizzati non conformemente alle raccomandazioni tecniche,
• I prodotti utilizzati in maniera impropria,
• I prodotti che non sono stati sottoposti a manutenzione regolare,
• I deterioramenti del prodotto (urti, cadute, schiaccia- mento, ecc.) derivanti da negligenza, mancanza di manutenzione, uso difettoso o anomalo del prodotto,
• La sostituzione di un componente che è stato perso.

Funzionamento della garanzia

Chiediamo di conservare la prova d'acquisto (fattura o scontrino leggibile) che sarà richiesto in caso di esecuzione della garanzia contrattuale.

Un prodotto in garanzia che è stato riparato o sostituito resta garantito per la durata restante e alle condizioni iniziali della garanzia contrattuale concessa al momento dell'acquisto. I prodotti restituiti diventano proprietà di HOZELOCK-EXEL quando sono sostituiti da un prodotto nuovo.

La garanzia contrattuale, le cui condizioni sono es- poste qui sopra, non sostituisce la garanzia legale.

10 - DICHIARAZIONE CE

lo sottoscritto Philippe MAREY – Direttore Qualità - con la presente certifico che il prodotto

Marca: HOZELOCK

Modello: Tecnotronic

Rif.: 7616 1240

È stato sviluppato, progettato e fabbricato in conformità con tutte le disposizioni pertinenti delle direttive seguenti:

- Direttiva LVD 2014/35/EU

- Direttiva ROHS 2011/65/EU

Fatto a Villefranche, il 21/12/2017
