Tecnotronic 7616 - Pompe HOZELOCK - Notice d'utilisation et mode d'emploi gratuit

Marque	HOZELOCK
Modèle	Tecnotronic 7616
Type	Contrôleur de pompe automatique
Alimentation	220-240 V~, 50 Hz, 10 A
Débit maxi	10 000 l/h
Pression maxi	10 bars
Pression de marche	1,45 bars (±10%)
Indice de protection	IP55
Température d'eau maxi	35°C
Température ambiante maxi	55°C
Câble d'alimentation	H07 RN-F, 1,2 m minimum
Raccord entrée	1"1/4 femelle
Raccord sortie	1" mâle
Fonctions	Mise en marche/arrêt automatique, protection contre marche à sec
Indicateurs	Voyant vert (sous tension), jaune (pompe en marche), rouge (alarme)
Commande	Touche de réinitialisation (RESET)
Poids (estimé)	Environ 1 kg
Dimensions (estimées)	Environ 200 x 150 x 100 mm
Entretien	Protéger du gel
Sécurité	Nécessite disjoncteur différentiel 10 ou 30 mA et mise à la terre
Garantie	2 ans contractuelle (sous conditions)

FOIRE AUX QUESTIONS - Tecnotronic 7616 HOZELOCK

Comment installer le Tecnotronic 7616 ?

Montez-le sur le refoulement de la pompe en vissant le raccord d'entrée 1"1/4 femelle sur le filetage mâle de la pompe. Connectez ensuite le câble de raccordement à la pompe et branchez le câble d'alimentation sur le réseau électrique équipé d'un disjoncteur différentiel 10 ou 30 mA.

Que signifie le voyant rouge allumé ?

Le voyant rouge indique un manque d'eau à l'aspiration ou un dysfonctionnement de la pompe. Rétablissez le flux d'eau puis appuyez sur la touche RESET pour redémarrer.

Quelle est la pression de marche et d'arrêt ?

La pression de marche est de 1,45 bars et la pression d'arrêt dépend de la pompe (maxi 10 bars). Ces valeurs sont données à ±10%.

Quelle température d'eau maximale peut supporter l'appareil ?

La température de l'eau ne doit pas dépasser 35°C. La température ambiante maximale est de 55°C.

Puis-je utiliser une rallonge électrique ?

Oui, mais elle doit être de type H07 RN-F de section identique au câble d'alimentation et avec une prise de raccordement étanche.

Faut-il un filtre sur l'aspiration ?

Oui, il est nécessaire de monter un filtre sur l'orifice d'aspiration de la pompe pour éviter d'endommager le Tecnotronic.

Que faire si la pompe ne démarre pas ?

Vérifiez l'alimentation électrique, que la pompe est amorcée, que le clapet de retenue est fonctionnel, et que le circuit est étanche. Si le voyant rouge est allumé, rétablissez l'eau et appuyez sur RESET.

Comment nettoyer le Tecnotronic en cas de blocage ?

Débranchez la prise, démontez-le de la pompe et rincez-le à fond avec un jet d'eau par l'entrée. Si du calcaire bloque le clapet, remplissez-le de vinaigre ou produit anticalcaire par la sortie.

Quelle est la garantie de ce produit ?

La garantie contractuelle est de 2 ans à compter de l'achat, avec possibilité d'extension. Elle ne couvre pas l'usure normale, les installations non conformes ou les modifications.

Comment ranger l'appareil en hiver ?

Il doit être stocké hors gel, dans un endroit sec et à l'abri des températures inférieures à 5°C.

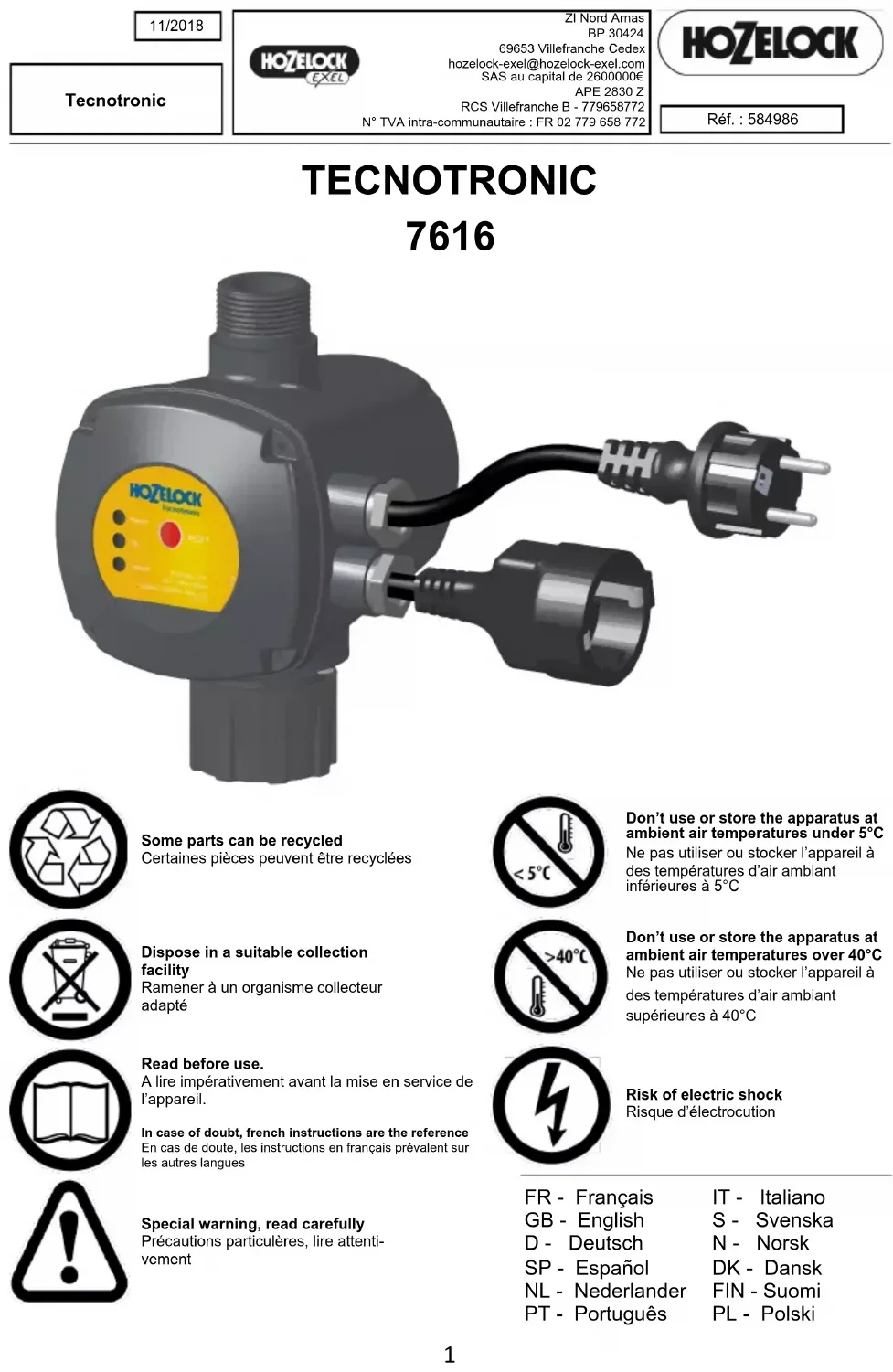

MODE D'EMPLOI Tecnotronic 7616 HOZELOCK

Some parts can be recycled
Certaines pièces peuvent être recyclées

Dispose in a suitable collection facility
Ramener à un organisme collecteur adapté

Read before use.
A lire impérativement avant la mise en service de l'appareil.
En cas de doute, les instructions en français prévalent sur les autres langues

Don't use or store the apparatus at ambient air temperatures under 5°C
Ne pas utiliser ou stocker l'appareil à des températures d'air ambiant inférieures à 5°C

Don't use or store the apparatus at ambient air temperatures over 40°C
Ne pas utiliser ou stocker l'appareil à des températures d'air ambiant supérieures à 40°C

Risk of electric shock
Risque d'électrocution

FR - Français

GB - English

D - Deutsch

SP - Español

NL - Nederlander

PT - Português

IT - Italiano

S - Svenska

N - Norsk

DK - Dansk

FIN - Suomi

PL - Polski

FR

SOMMAIRE

1 - Mesures de sécurité.... p.2
2 - Domaine d'application....p.2
3 - Caractéristiques techniques et performances ...... p.3
4 - Descriptif ...... p.3
5 - Mise en service – première utilisation .....p.3
6 - Panneau et voyants ...... p.3
7 - Entretien et rangement...... p.4
8 - Anomalies de fonctionnement / solutions . p.4
9 - Garantie p.5
10 - Déclaration CE ...... p.5

Pour des raisons de sécurité, cet appareil peut être utilisé par les enfants à partir de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances si elles ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

1 - MESURES DE SÉCURITÉ À LIRE ATTENTIVEMENT AVANT UTILISATION

Il est recommandé de lire aussi attentivement les instructions pour l'utilisation de la pompe à laquelle se trouve associé le Tecnotronic.

L'utilisateur est responsable envers les tiers de tout ce qu'entraîne l'utilisation du produit (installation électrique, hydraulique, etc...). En France, respectez la norme NF C15-100 du 07/00 qui régit les installations électriques à basse tension. Dans les autres pays, respectez la règlementation locale.

Avant l'utilisation du produit, il est donc conseillé de faire contrôler par un électricien expérimenté que les mesures de sécurité nécessaires sur le réseau électrique sont respectées.

Les caractéristiques indiquées sur l'étiquette du produit doivent correspondre aux caractéristiques du réseau électrique.

Pour des raisons de sécurité, le réseau électrique qui alimente votre produit doit être équipé d'un Disjoncteur à courant de fuite (10mA ou 30mA) et de prises avec fiche de mise à la terre.

Pour les emplois en piscines, bassins et fontaines, le Tecnotronic doit toujours être installé de manière stable, sur un lieu plat et sec.

Si vous ajoutez une rallonge électrique, celle-ci doit être du type câble H07 RN-F de section identique au câble d'alimentation de votre produit, avec prise de raccor-dement étanche.

Ne transportez jamais le Tecnotronic par les câbles.

Avant chaque mise en service, vérifiez que le câble d'alimentation est en bon état ; ne pas utiliser le produit dans le cas contraire.

N'effectuez aucune modification sur le produit. N'intervenez en aucun cas sur la partie électrique.

Si l'appareil ou le cordon d'alimentation est endommagé, il doit être réparé par le fabricant, son technicien ou une personne qualifiée.

Notre garantie est exclue pour l'usure normale du matériel, la détérioration ou les accidents provenant d'une utilisation défectueuse et anormale du matériel, ou dus à une modification du produit ou une intervention sur la partie électrique.

En cas de non respect des consignes, l'utilisateur encourt un risque pouvant aller jusqu'à l'électrocution.

2 - DOMAINE D'APPLICATION

Le Tecnotronic sert à transformer une électropompe en une pompe automatique à usage domestique et assure 2 fonctions :

- Il permet le fonctionnement en automatique de la pompe : il la met en marche à l'ouverture du robinet et l'arrête 15 secondes environ après la fermeture du robinet.

- Il protège la pompe d'un fonctionnement à sec : le dispositif de sûreté prévu à cet effet arrête automatiquement la pompe lorsque l'eau manque en aspiration et évite ainsi des dommages éventuels. L'arrêt est signalé par l'allumage d'un VOYANT rouge (5) sur le panneau de contrôle.

L'eau évacuée ne doit pas excéder la température de 55°C.

Attention : ce produit n'est pas adaptée pour fonctionner avec de l'eau salée, des produits corrosifs, des liquides inflammables, explosifs ou alimentaires, ainsi que éres grasses et alimentaires.

Ne jetez pas les appareils électriques dans les ordures ménagères non triées, utilisez des installations de collecte séparées. Communiquez avec votre administration locale pour obtenir des renseignements sur

les systèmes de collecte disponibles.

Si les appareils électriques sont jetés dans des décharges ou des décharges, des substances dangereuses peuvent s'infiltrer dans les eaux souterraines et pénétrer dans la chaîne alimentaire, ce qui peut nuire à votre santé et à votre bien-être.

Lors du remplacement d'anciens appareils électroménagers par des appareils neufs, le revendeur est tenu par la loi de reprendre vos anciens appareils au moins gratuitement.

L'emballage du produit est recyclable. L'appareil et ses accessoires contiennent des matériaux (dont des plastiques) qui peuvent être recyclés.

3 - CARACTÉRISTIQUES TECHNIQUES ET PERFORMANCES

Conditions de fonctionnement :

• Marche : pression = 1,45 bars
• Arrêt : pression maxi. Pompe
  Ces valeurs sont données à ±10%.

Données électriques

Débit maxi

Pression maxi

Câble d'alimentation

Niveau de protection

Température de l'eau max.

Température ambiante max.

Tension assignée de tenue au choc

Tecnotronic

220-240V~ - 50Hz - 10A

10 000 l/h

10 bars

H07 RN-F - 1,2m min.

IP55

35°C

55°C

2500V

4 - DESCRIPTIF (fig.1)

1 - Voyant de mise sous tension (VERT)
2 - Touche de réinitialisation (RESET)
3 - Voyant de pompe en fonctionnement (JAUNE)
4 - Voyant d'alarme (manque d'eau ou disfonctionnement) (ROUGE)
5 - Sortie avec raccord fileté 1" mâle
6 - Câble d'alimentation
7 - Câble de raccordement à la pompe
8 - Entrée avec raccord fileté 1"¼ femelle

5 - MISE EN SERVICE - PREMIÈRE UTILISATION

Le Tecnotronic se monte sur l'orifice de refoulement de la pompe en vissant le raccord 1"¼ femelle d'entrée (8) sur le filetage mâle de la pompe. Dans le cas d'une pompe ayant une autre sortie que 1"¼ mâle, il faut monter un raccord intermédiaire fourni (fig.2). Après avoir monté le Tecnotronic, connectez le câble de raccordement (7) à la pompe.

Avant de raccorder le tuyau d'aspiration à la pompe, il faut monter un filtre contre les impuretés sur l'orifice d'aspiration de la pompe. L'utilisation du filtre est nécessaire pour éviter de causer des dommages au Tecnotronic et par conséquent, des problèmes de fonctionnement.

Le dispositif Tecnotronic est livré avec les câbles d'alimentations. Branchez le câble d'alimentation (6) sur le réseau électrique. Si la phase d'aspiration ne se déclenche pas dans un délai de 120 secondes, la pompe s'arrête automatiquement, il faut déterminer la cause du mauvais fonctionnement.

6 - PANNEAU ET VOYANTS

Le Tecnotronic est équipé d'un panneau de contrôle avec trois diodes lumineuses qui signalent l'état de fonctionnement de la pompe :

• VOYANT VERT (1) : Il s'allume dès que l'on branche le Tecnotronic au réseau électrique.
• VOYANT JAUNE (3) : Il s'allume quand la pompe se met en marche et s'éteint lorsqu'elle s'arrête.
• VOYANT ROUGE (4) : Il s'allume quand le fonctionnement est empêché pour cause de manque d'eau à l'aspiration ou en cas de panne de la pompe
• TOUCHE DE RÉINITIALISATION (RESET - 2) : Elle sert à la remise en service de la pompe après que l'afflux d'eau régulier ait été rétabli.

NOTA :Au cas où il ne repartirait pas, vérifiez toujours que le tuyau d'aspiration soit plein d'eau.

Attention : Avant la mise en service, il faut remplir complètement la pompe d'eau et le tuyau d'aspiration, afin de permettre l'amor-

çage. Pour tous les cas où le niveau de l'eau se trouve plus bas que la pompe, il faut impérativement utiliser un tuyau d'aspiration équipé d'un clapet de retenue. Celui-ci permet de les remplir lors de la première mise en service et empêche qu'ils ne se vident lorsque la pompe s'arrête automatiquement, évitant ainsi les problèmes lors de la remise en marche.

FR

7 - ENTRETIEN ET RANGEMENT

Tenir le dispositif hors gel.

8 - ANOMALIES DE FONCTIONNEMENT / SOLUTIONS

Incidents Causes Solution
Le voyant rouge (3) s'allume.	Manque d'eau Rétablir le flux d'eau
La pompe se déclenche et s'arrête en permanence.	1- Le circuit n'est pas étanche.2- Présence probable de corps étrangers à l'intérieur du Tecnotronic	1- Vérifiez le circuit et les différentes connexions à la pompe2- Débranchez la prise de courant, démon-tez le Tecnotronic de la pompe et le rincez à fond avec un jet d'eau par le coté entrée (8), par exemple avec un tuyau de jardinage.
La pompe ne fonctionne pas.	1- La pompe est en panne2- Le Tecnotronic est peut être bloqué par du calcaire3- La pompe est désamorcée	1- Apres avoir débranché le Tecnotronic de la pompe électriquement et hydraulique-ment, essayez de faire fonctionner la pompe seule en la branchant au réseau.2- Si l'on remarque par le trou de sortie (5), que le clapet est coincé, procédez à son lavage en remplissant le Tecnotronic de vinaigre ou d'un autre produit anti calcaire par le trou de sortie. Si le clapet est libre, adressez-vous au service après-vente.3- Procédure d'amorçage de la pompe (voir notice de la pompe)- voir chapitre 6 de cette notice

Pour toute autre anomalie, contactez notre service après-vente. Pour des raisons de sécurité, seul le service après ventre Hozelock-Exel est habilité à démonter la pompe.

9 - GARANTIE

Extension de la Garantie Contractuelle

Nous garantissons nos produits pendant une durée précisée sur le produit à compter de leur date d'achat (Garantie Contractuelle Obligatoire portée à 2 ans + Extension de notre Garantie Contractuelle).

A défaut de preuve de la date d'achat des produits, la Garantie court à compter de la date de fabrication du produit (reprise sur le produit).

Exclusions de la garantie contractuelle

La Garantie Contractuelle ne s'applique pas dans les cas suivants:

-Les pièces d'usure normale : joints, garnitures mécaniques,

-Les produits dont il est fait usage en infraction avec les recommandations techniques,

-Les produits dont il est fait un usage abusif,

-Les produits n'ayant pas fait l'objet d'un entretien régulier,

-Les dégradations du produit (chocs, chutes, écrase-ment, etc...) provenant de négligence, de défaut d'entretien, d'utilisation défectueuse ou anormale du produit,

-Le remplacement d'un composant suite à une perte.

Fonctionnement de la Garantie

Nous vous demandons de conserver votre preuve d'achat (facture ou ticket de caisse lisible), qui vous sera demandé en cas de mise en œuvre de la Garantie Contractuelle.

Un produit sous garantie qui a été réparé ou remplacé, reste garanti pour la durée restante et aux conditions initiales de la garantie contractuelle octroyée lors de l'achat. Tout produit retourné devient propriété d'HOZELOCK-EXEL, quand il est remplacé par un produit neuf.

La Garantie Contractuelle, dont les conditions sont rappelées ci-dessus, ne se substitue pas à la Garantie Légale.

Conformément à la loi Française, sont rappelées les dispositions légales suivantes relatives à la Garantie Légale :

Article. L. 211-4 du Code de la Consommation - Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article. L. 211-5 du Code de la Consommation - Pour être conforme au contrat, le bien doit :

1° Être propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présen-

tées à l'acheteur sous forme d'échantillon ou de modèle ;

- présenter les qualités qu'un acheteur peut légitiment attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article. L. 211-12 du Code de la Consommation - L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article. L. 211-16 du Code de la Consommation - Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Article. 1641 du Code Civil - Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article. 1648 alinéa 1 du Code Civil – L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

10 - DECLARATION CE

Je soussigné Philippe MAREY – Directeur Qualité - certifie par la présente que le produit

Marque : HOZELOCK

Modèle : Tecnotronic

Ref : 7616 1240

A été développé, conçu et fabriqué conformément à l'ensemble des dispositions pertinentes des directives suivantes:

- Directive LVD 2014/35/EU

Fait à Villefranche, le 21/12/2017

Maver

GB

CONTENTS

1 - Safety measures...... p.6
2 - Area of application.... p.6
3 - Technical characteristics and performance ...... p.7
4 - Description ...... p.7
5 - Preparation - First use ...... p.7
6 - Panel and indicators ...... p.7
7 - Maintenance and storage...... p.8
8 - Operation faults / solutions ...... p.8
9 - Warranty ...... p.9
10 - Guarantee ...... p.9
