SBG 4910 - Sega Flex - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo SBG 4910 Flex in formato PDF.
| Marca | Flex |
| Modello | SBG 4910 |
| Tipo di prodotto | Sega a nastro per metalli |
| Dimensioni (L x l x h) | 66 x 31 x 38 cm |
| Peso (con piano) | 18 kg |
| Peso (senza piano) | 7,9 kg |
| Tensione nominale | 230 V |
| Frequenza | 50 Hz |
| Potenza assorbita | 850 W |
| Potenza erogata | 445 W |
| Velocità di taglio | 60 / 80 m/min (2 livelli) |
| Lunghezza del nastro | 1335 mm |
| Larghezza del nastro | 13 mm |
| Spessore del nastro | 0,65 mm |
| Dentatura | 8/12 denti per pollice |
| Angolo di taglio | 0° a 45° (regolabile in continuo) |
| Capacità di taglio (a 0°) | Tondo fino a 80 mm, quadrato fino a 80x100 mm |
| Livello di pressione acustica | 82 dB(A) |
| Livello di potenza acustica | 93 dB(A) |
| Vibrazioni (taglio tubo d'acciaio) | 2,3 m/s² (incertezza K=1,5 m/s²) |
| Classe di protezione | II / □ |
| Materiali compatibili | Tutti i metalli tranne acciaio temprato |
| Accessori forniti | Battuta parallela, chiavi |
| Manutenzione | Pulizia regolare, scollegare prima della manutenzione |
| Sicurezza | Dispositivi di protezione obbligatori, arresto di emergenza |
| Ricambi | Disponibili su www.flex-tools.com |
Domande frequenti - SBG 4910 Flex
Domande degli utenti su SBG 4910 Flex
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale SBG 4910 - Flex e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SBG 4910 del marchio Flex.
MANUALE UTENTE SBG 4910 Flex
Simboliutilizzati 36
Simboli sull'apparecchio 36
Per la nostra sicurezza 36
Rumorevibrazione. 38
Guidarapida 39
Dati tecnici 40
Istruzioni per l'uso 40
Istruzioni per il lavoro 45
Manutenzione e cura 46
Istruzioni per la rottamazione e lo smaltimento 46
Conformità (C) 46
Esclusionedela responsabilita. 46
Simboliutilizzati

PERICOLO!
Indica un pericolo imminente.
Incasod'inosservanza dell'avventenza,
pericolodi morte o di ferite gravi.

PRUDENCA!
Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO!
Indica consigli per l'impiego ed informazioni importanti.
Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Avviso per la rottamazione dell'apparecchio dimesso (vedi pagina 46)!
Per la nostra sicurezza

PERICOLO!
Leggere prima di usare la sega a nastro per metalli e dopo comportarsi conformmente:
-queste istruzioni per l'uso,
- le «Istruzioni per l'uso di apparecchi elettrici» nell'acclusopuscolo (Pubblicazione N^ 315.915),
- le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.
Questa sega a nastro per metalli è costruita secondo lo stato dell'arte e le regole tecniche di sicurezza riconoscute. Tuttavianel suo uso possono insorgere pericoli per l'incomità alla vita dell'utilizzatore o di terzi oppure danni alla macchina stessa o ad altri beni. Usarelasega a nastro per metalli solo
-per l'uso regolare previsto,
-in perfetto stato tecnico di sicurezza.
Elimare immediatamente i guasti che pregiudicano la sicurezza.
Uso regolare
Questa sega a nastro per metalli è destinata.
- all'impiego professionale nell'industria e nell'artigianato,
-per eseguire tagli a secco con andamento rettilineo in tutti i metalli, tranne acciaio temprato, con appoggio fisso del materiale, - non è prevista per tagliare legno, ossi e materiali simili,
- e per l'impiego con nastri di sega ed accessori indicati in queste istruzioni per l'uso o raccomandati dal produttore.
Istruzioni di sicurezza

PERICOLO!
- Tenere l'apparecchio fuori della portata dei bambini.
Se durante il lavoro il cavo subisce danni, non toccare il cavo. Estrarre immediamente la spina d'alimentazione. Non usare mai un appearecchio con cavo d'alimentazione difettoso. - Fare eseguire le riparazioni, come ad es. la sostuzione di un cavo di alimentazione danneggiato, esclusivamente da un'officina del servizio assistenza autorizzata dal produttore.
- Prima di qualsiasi lavoro all'apparecchio, estrarre la spina di alimentazione.
Fare passare il cavo diaestro l'apparecchio tenendolo lontano alla zona di lavoro.
Nell'uso indossare l'equipaggiamento protettivo personale: abbigliamentoaderente,occhiali protettivi, protezione acustica,guanti protettivi. Se necessario, indossareanche la rete per i capelli. - Durante il taglio è vietato tenere il pezzo da tagliare con la mano. Serrare sempre bene il pezzo nella morsa.
Rimuovere i residui di taglio ed i trucoli dal Campo di lavoro. L'apparecchio deve essere spento. - Prima dell'uso controllare se appearecchio e nastro di sega sono danneggiati.
■ Usare solo nastri di sega taglienti e perfetti. Sostituire immediatamente i nastri di sega consumati o difettosi. - Tenere le mani lontano dal Campo di lavoro quando l'apparecchio è in funzione.
- Awicinare la sega al pezzo da tagliare solo dopo averla accesa.
Se il nastro della sega si blocca, spegnere immediatamente l'apparecchio. Estrarre l'apparecchio dal pezzo solo quando si è fermato.
Non caricare mai l'apparecchio fino a causarne l'arresto.
■ Collegare tramite un interrottore differenziale (corrente di scatto massima 30mA ) gli appearecchi utilizzati all'aperto.

DANNI MATERIALI!
La tensione di rete disponibile e l'indicazione di tensione sulla targhetta d'identificazione (5) devono coincidere.
Non usare lubricanti o refrigeranti.
Avverenze di sicurezza generali per dispositivi di fissaggio

PERICOLO!
Leggere tutte le avventenze di sicurezza edistribuzioni, che sono stato fornite con il dispositivo di fissaggio o con l'eeltroutensile. Le omissioni nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendio e/o lesioni gravi.
Conservare per l'uso futuro tutte le awertenze di sicurezza ed istruzioni.
Prima di eseguire regolazioni dell'apparecchio o di sostituire accessori, estrarre la spina alla presa e/o rimuovere la batteria. L'avviamento involontario di elettroutensili è causa di diversi infortuni.
- Prima di montare l'elettROUTensile assemblare correttamente il disposito di fissaggio. L'assemblaggio correto è importante per impedire il rischio di richiusura.
- Prima di usare l'eletttroutensile, fissarlo saldamente al dispositivo di fissaggio. Uno slittamento dell'eletttroutensile sul dispositivo di fissaggio cui fare perdere il controllo.
- Mettere il dispositivo di fissaggio su una superficie solida, pianà ed orizzontale. Se il dispositivo di fissaggio slitta o vacilla, non è possibile guidare l'eletttroutensile regolarmente e con sicurezza.
Non sovraccaricare il dispositivo di fissaggio e non utilizzato come scala o gabbia. Il sovraccarico o la salita sul dispositivo di fissaggio provocare lo spostamento del suo baricentro verso l'alto ed il suo ribaltamento.
- É vietato installare o utilizzare altri elettrotensili sul dispositivo di fissaggio.
Rumore e vibrazione
I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.
Il livello di rumore stimato A dell'apparecchio è tipicamente (a vuoto):
- Livello di pressione acustica: 82 dB(A);
- Livello di potenza acustica: 93 dB(A);
Insicurezza:
Valore totale di vibratione nel segare tubo di acciaio:
- Valore di emissione: a h = 2,3m/s^2 - Insicurezza: 2K

PRUDENCA!
I valori di misura indicate sono validi solo per apparecchi nuovi. Nell'impio go quotidiano ivalori di rumore e vibrazione cambiano.

AVVISO!
Il livello di vibrazioni indicate in queste istruzioni è stato misurato conformmente ad un procedimento di misura standardizzato in EN 60745 e più essere utilizzato per il confronto tra eletttroutensili. Esso è idoneoanche per una valutazione temporanea della sollecitazione da vibrazioni.ivello di vibrazioni indicato rappresenta gli impieghi principali dell'eletttroutensile. Se tuttavia l'eletttroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni più differire.
Livello di vibrazioni indicate rappresenta gli impieghi principali dell'eletttroutensile. Se tuttavia l'eletttroutensileiene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni cui differire. Questo cui augmentare notevolmente la sollecitazione da vibrazioni per tutte la durata del lavoro.
Per un'esatta stima della sollecitazione da vibrazioni si devono considerare ancche i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutto il periodo di lavoro. Per proteggere l'opera-tore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggintive, come èd esempio: = 3
manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENCA!
1,5
m/s
In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

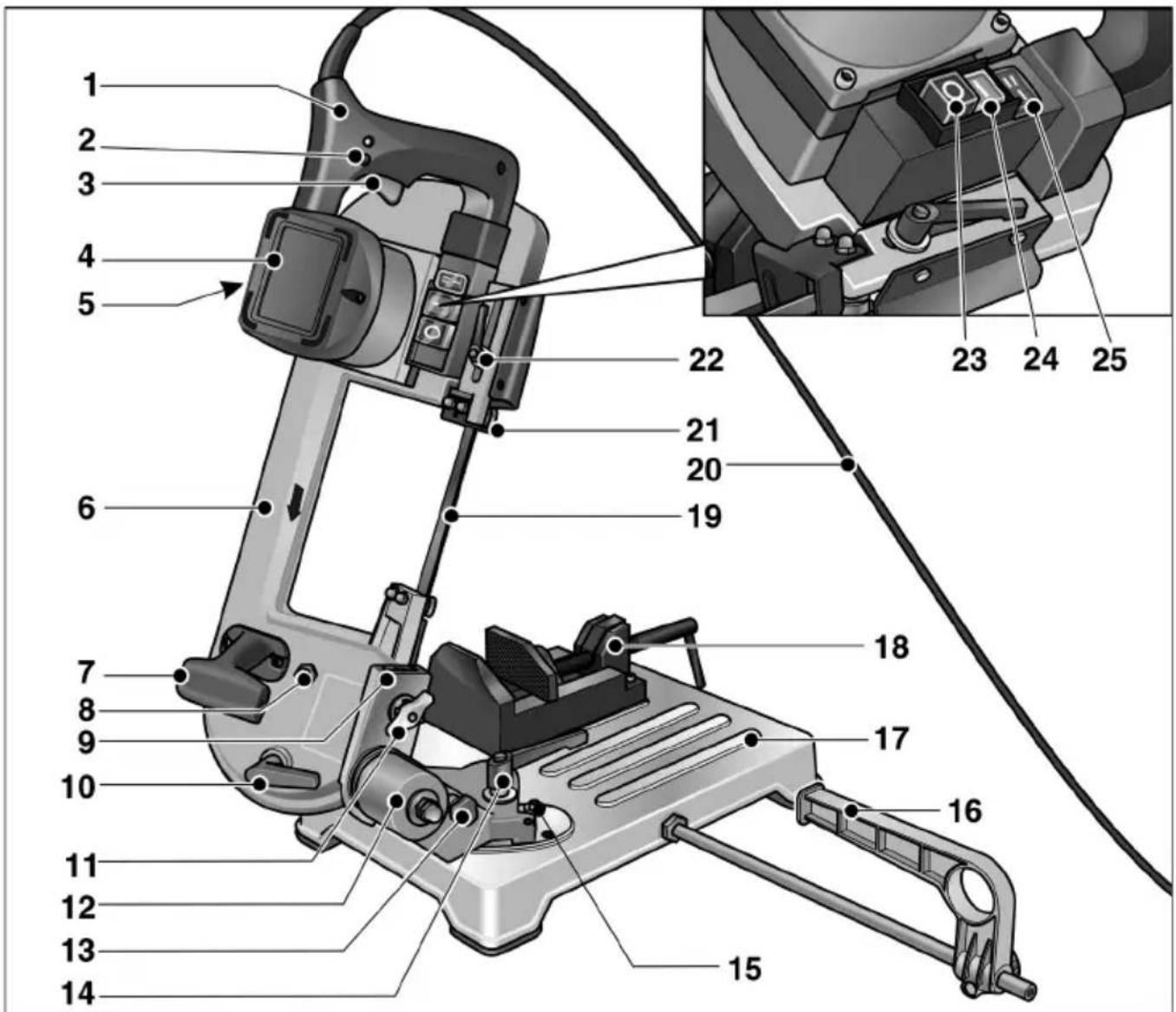

Guida rapida

1 Maniglia
2 Pulsante d'arresto
3 Interrupttore
4 Motore
5 Targhetta d'identificazione
6 Arco della sega
7 Maniglia di trasporto
8 Vite per la regolazione della lama della sega a nastro
9 Guida a coda di rondine
10 Leva di serraggio (tensione della lama di sega)
11 Dado ad alette
12 Cavalletto girevole
13 Perno di arresto per arco della sega
14 Leva di serraggio (cavalletto girevole)
15 Arresti di fine corsa per cavalletto girevole

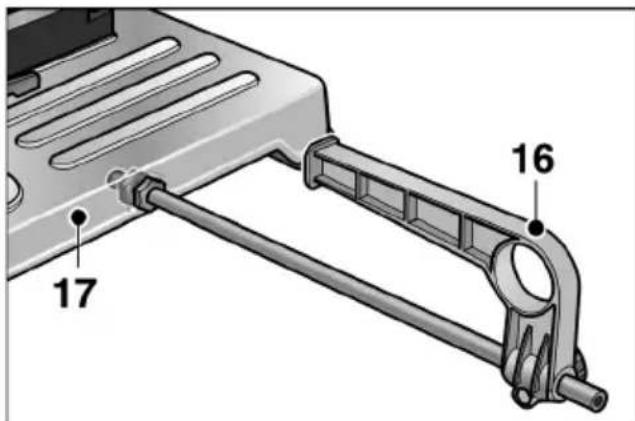

16 Guida parallela
17 Tavola della macchina
18 Morsa a vite della macchina
19 Nastro di sega
20 Cavo d'alimentazione
21 Guida nastro sega, regolabile
22 Leva di serraggio
23 Interruttore principale «Spento/0»
24 Interruttore principale «Acceso/I»
25 Commutatore della velocità di taglio
Dati tecnici Istruzioni per l'uso
| Sega a nastro per metalli SBG4910 | |
| Nastro di sega bimetallo | |
| Lunghezza nastro mm | 1335 |
| Larghezza nastro mm | 13 |
| Spessore nastro mm | 0,65 |
| Dentatura denti/pollici | 8/12 |
| Velocità di taglio m/min 60/80 | |
| Campo di taglio tabella | pagina 45 |
| Tensione nominale V/Hz 230/50 | |
| Potenza assorbita W 850 | |
| Potenza resa W 445 | |
| Dimensioni(Lu x La x Al) cm 66x31x38 | |
| PesoSega con tavola della kgmacchina | 18 |
| Sega senza tavola della kgmacchina (sega a mano) | 7,9 |
| Classe di protezione | II / ☑ |

PERICOLO!
Prima di qualsiasti lavoro di regolazione dell'apparecchio, azionare l'interruttore principale Spento/0 (23).
Prima della messa in funzione
Disimballare la sega a nastro per metallie e controllare la completeness della fornitura ed eventuali danni di trasporto.
Confrontare la tensione di rete disponibile con leindicazioni sulla targhetta d'identificazione (5).

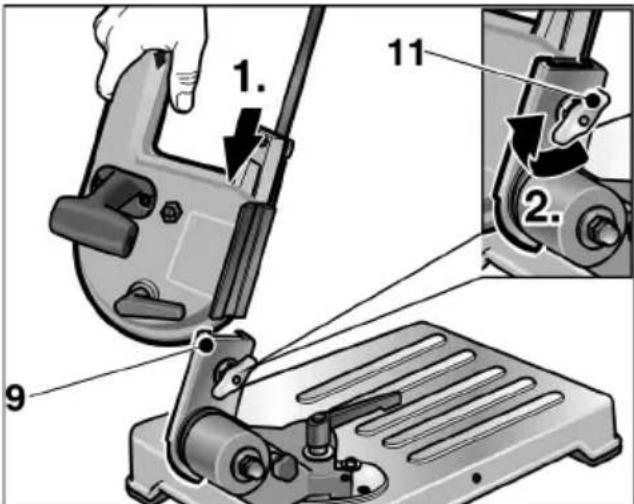

Montare la sega a nastro per metalli:

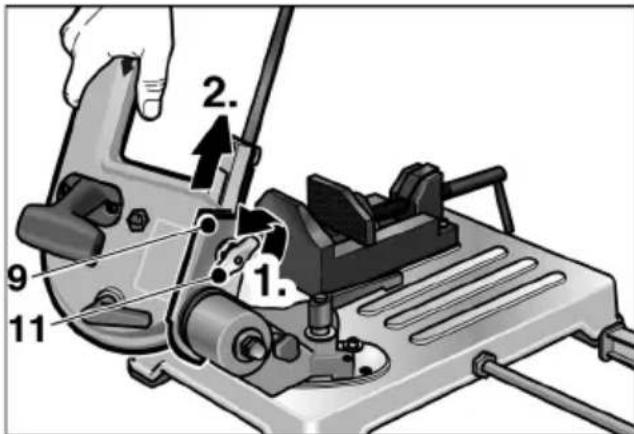

- Mettere la guida a coda di rondine (9) nella posizione più alta.

Spingere la sega nella guida a coda di rondine.
Stringere il dato ad alette (11), per fissare la sega.
Abbassare la sega.
Trasporto e installmente

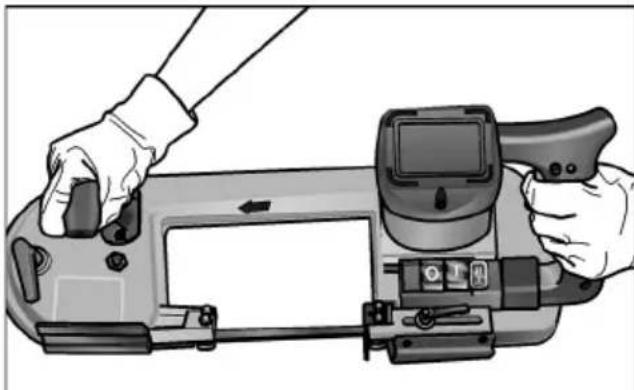

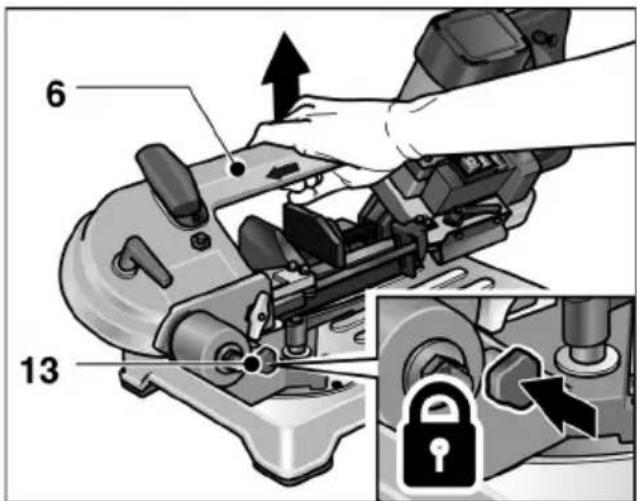

Sollevare l'apparecchio alla tavola di macchina (17) oppure.
oppure

Inserire il perno di arresto (13) nell'apertura sul cavalletto girevole (12) e sollevare l'apparecchio afferrandolo sull'arco della sega (6).

PRUDENCA!
Nella scelta del luogo d'installazione attenzione ad una sufficiente stabilità della superficie d'appoggio ed a sufficienti condizioni di luce.

AVVISO!
L'altezza di lavoro ergonomica ottimale è 90-95 cm.
Accendere e spegnere

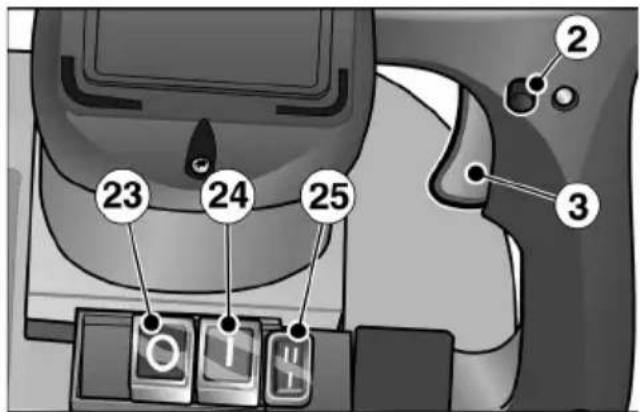

■ Azionare l'interruttore principale Acceso/1 (24).
Servizio discontinuo alla restodo del bilico:
Premere e mantenere premuto l'interruttore (3).
Per spagnere rilasciare l'interruttre (3).
Servizio continuo con arresto del bilico:
Premere e mantenere premuto l'interruttore (3).
Per l'arresto mantenere premuto il pulsante di arresto (2) e rilasciare l'interruttore.
Per spagnere premere brevamente e rilasciare l'interruttore (3).
Spagnere:
■ Azionare l'interruttore principale Spento/0 (23).

AVVISO!
Dopo un'interruzione dell'alimentazione elettrica, l'apparecchio rimasto acceso non si rimette in funzione.
Regolare la velocità di taglio
- Con l'interruttore (25) regolare la velocità di taglio necessaria.
$$ \begin{array}{l} - 1 = 6 0 \mathrm {m} / \mathrm {m i n} \ - \mathrm {I I} = 8 0 \mathrm {m} / \mathrm {m i n} \ \end{array} $$
Tensionamento della lama di sega

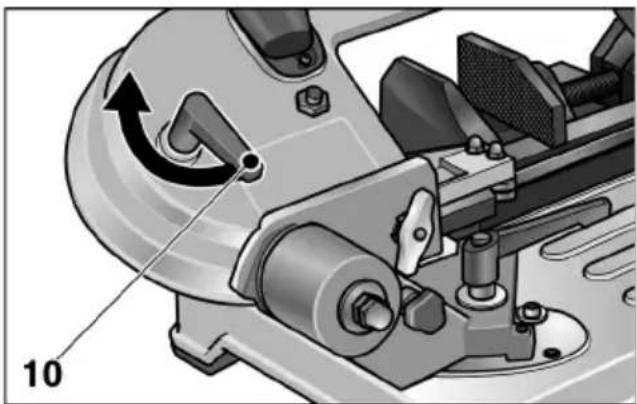

Ruotare la leva di serraggio (10):
- in senso antiorario: tendere la lama
- in senso orario: allentare la lama

PRUDENCA!
Se la tension è eccessiva il nastro di segatende ad uscire dalle guide.
Regolare la guida del nastro di sega

PERICOLO!
Prima di qualsiassi lavoro di regolazione dell'apparecchio, azionare l'interruttore principale Spento/0(23).

PRUDENCA!
Regolare la guida del nastro di sega secondo la dimensione del pezzo da tagliare.
Questocomporta:
-un maggiore effetto di sicurezza,
- protezione del nastro di sega daeccessiva sollecitazione,
-migliore qualita di taglio.

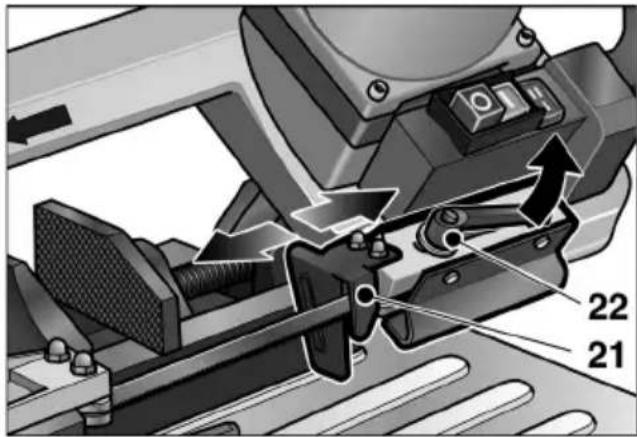

■ Allentare la leva di serraggio (22) ed avvincare la guida del nastro di sega (21) quando più possibile al pezzo.
Stringere la leva di serraggio (22).
Cambio dell'angolo di taglio

PERICOLO!
Prima di qualsiassi lavoro di regolazione dell'apparecchio, azionare l'interruttore principale Spento/0(23).
L'angolo di taglio può essere regolato con continuità da 0^ a 45^ (finecorsa).

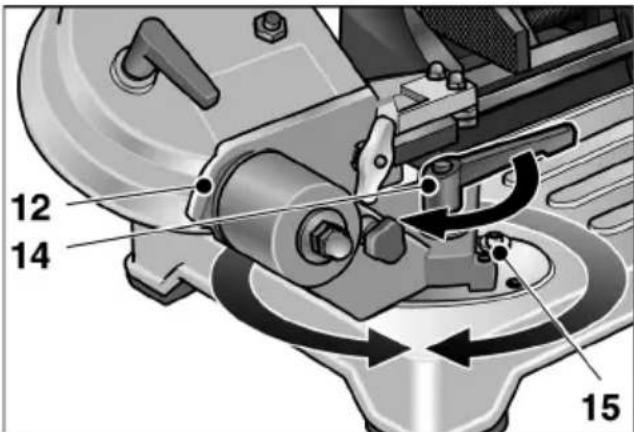

■ Allentare la leva di arresto (14) e regolare il cavalletto girevole (12) sull'angolo di taglio necessario.
Come ausilio di regolazione utilizzare la Scala sulla tavola di macchina.
Stringere di nuovo la leva di serraggio.
Cambio del nastro di sega

PERICOLO!
Prima di qualsiasi lavoro di regolazione all'apparecchio, azionare l'interruttore principale Spento/0 (23) ed estrarre la spina di alimentazione.

PRUDENCA!
Pericolo di ferite! Indossare quanti protettivi.
■ Azionare l'interruttore principale Off/0 (23) ed estrarre la spina d'alimentazione.
■ Allentare la leva di serraggio (22) e spingere la guida del nastro di sega (21) indietro fino all'arresto.
Rimuovere la copertura di protezione dell'arco della sega dopo ave svitato le 4 viti.
■ Allentare la tensione del nastro di sega ruotando la leva di serraggio (10) in senso orario.

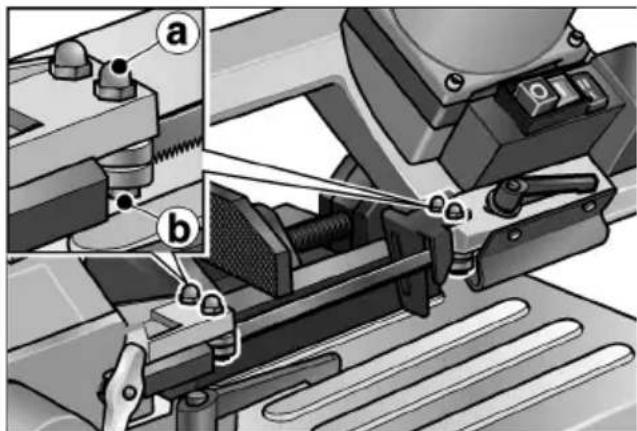

■ Allentare i dadi esagonali a (apertura chiave 10mm ) delle due guide nastro di sega esterne.
■ Ruotare leggermente la vite b (apertura chiave 10mm ) in senso antiorario, finché il nastro di sega non si libera.

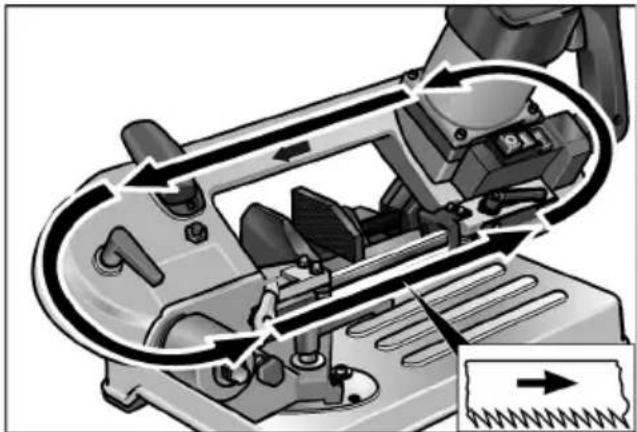

Togliere il nastro di sega prima dai rulli di rinvio e poi dalle guide.
Inserire il nastro di sega nuovo:

Prima nelle guide, dopo sui rulli di rinvio.

Attenzione alla direzione di taglio!
Tendere il nastro di sega (vedi pagina 42).
Allineare la guida nastro di sega, a tal fine ruotare leggermente la vite b (apertura chiave 10mm ) in senso orario, finché la guida del nastro non tocca appena il nastro di sega.

AVVISO!
Le guide del nastro di sega devono essere regolare in modo da toccare leggermente ilnastro di sega e da ruotare al suo passaggio. Esse non devono essere bloccate.
Stringere i dadi esagonali a (apertura chiave 10 mm).
Fissare il carter di protezione.
- Portare la guida del nastro di sega (21) in posizione di lavoro e stringere la leva di serraggio (22).
Rodaggio del nastro di sega

AVVISO!
Per ottenere risultati di taglio ottimali, agli nastro di sega nuovo deve essere sottoposto ad una procedura di rodaggio.
A tal fine:
Serrare nella morsa un tondo di acciaio 40-50 mm.
Eseguire tre tagli in materiale pieno, vedi capitolo «Segare con la tavola della macchina». Iniziare il primo taglio con pochissima pressione sulla maniglia, augmentandola rispettivamente un poco nei tagli seguenti. Nell'ultimo taglio il tempo di taglio non deve superare 4 minuti.
Un rodaggio eseguito correttamente compta un'alta qualita di taglio ed una più lunga durata utile del nastro di sega.
Segare

PRUDENCA!
Prima di agli uso controllare se appearecchio e nastro di sega sono danneggiati.

AVVISO!
Una spinta troppo forte riduce il rendimento dell'apparecchio, peggiora la qualità di taglio e riduce la durata utile del nastro di sega.
Segare con la tavola della macchina
Stringere saldamente il pezzo nella morsa a vite (18).
Regolare la guida del nastro di sega (21) secondo le dimensioni del pezzo.
Accendere l'apparecchio.

PRUDENCA!
Pericolo di ferite! Tenere la mano sinistra sempre lontano alla zona di taglio.
- Afferrare la maniglia (1) con la mano destra ed azionare l'interruttore. Avicinare lentamente l'arco della sega (6) al materiale.
Dopo l'inizio del taglio aumento la pressione. Guidare la lama atraverso il materiale con avanzamento uniforme.
Terminato il taglio, rilasciare l'interruttore e riportare la maniglia nella posizione iniziale.

Se necessario montare la guida parallela (16). In assenza di uso fissare nel supporto fatto la tavola della macchina (17).
Segare a mano libera
La sega può essere rimossa dalla tavola della macchina (17). Conessa, se necessario (ades. per pezioni fissi) è possibile segare a mano.

PRUDENCA!
-Prima di agli uso controllare se apparetcchio e nastro di sega sono danneggiati.
-Nel segarefareaderirela guida della lama della segaa nastro (21)costamente sul pezzo.
-Avvicinare la sega al pezzo da tagliare solo dopo averla accesa. Non accendere mai l'apparecchio con il nastro della sega in appoggio!

■ Allentare il dato ad alette (11) ed estrarre la sega alla guida a coda di rondine (9).
Accendere l'apparecchio.

Mentre si sega tenere la sega sempre con entrambe le mani.
Appoggiare la guida della lama della sega a nastro (21) sul materiale.
■ Azionare l'interruttore. Avvicinare lentamente il nastro della sega (19) al materiale.
- Dopo l'inizio del taglio aumento la pressione. Guidare la lama atraverso il materiale con avanzamento uniforme.
Allafineltaglio rilasciare l'interruttore.
Terminato il lavoro, rimontare la sega sulla tavola della macchina.
Istruzioni per il lavoro
Velocità di taglio
Tagli in materiale pieno: grado I (60 m/min)
Tagli in materiale cavo: grado II (80 m/min)
Campo di taglio
| Profilo del pezzo | Angolo di taglio | Campo di taglio [mm] |
| ○ | 0 ° < 80 | < 80 |
| □ | ||
| □ | < 80 x 100 | |
| ○ | 45 ° < 60 | < 68 |
| □ | ||
| □ | < 55 x 68 | |
| ○ | Segare a man o libera | < 80 |
| □ | < 80 | |
| □ | < 80 x 150 |

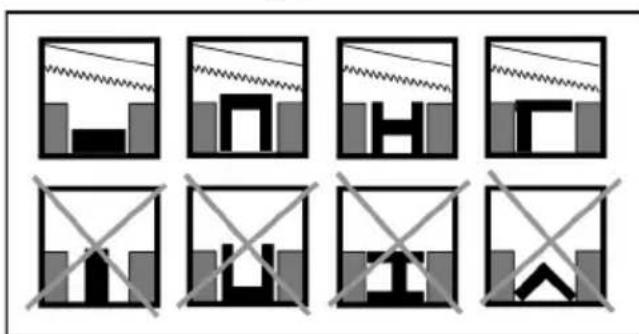

Corretto serraggio nella morsa


AVVISO!
Nel caso di profilati di materiale molto sottile, per ridurre il rischio di deformazione, inseire nel profilato un altro pezzo di forma adeguata.
Manutenzione e cura

PERICOLO!
Prima di qualsiastavoro all'apparecchio, estrarre la spina di alimentazione.
Pulizia

PRUDENCA!
PERICOLO DI FERITE!
Non soffiare mai i trucioli con aria compressa.
Pulire regolarmente l'apparecchio.
Rimuovere regolarmente i residui di taglio ed i trucioli alla zona di taglio.
Non uso prolongato
Pulire l'apparecchio.
Allentare la tensione del nastro di sega.
Conservare l'apparecchio in un ambiente asciutto, ben ventilato.
Riparazioni

AVVISO!
Per la sostuzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.
Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.
Ricambi ed accessori
Per altri accessori, specialmente utensili ad inserto, consultare il catalogo del produttore.
Per i disegni esplosi e le liste dei ricambi consultare il nostro dato: www.flex-tools.com
Istruzioni per la rottamazione e lo smaltimento

PERICOLO!
Rendere inservibili gli apparecchi fuori usoeliminando il cavo d'alimentazione.
Gli elettroutensili fuori uso non sono rifiuti comuni. Essi contengono metalli e plastica, che possono essere riutilizzati.
L'imballaggio serve per protegger l'apparecchio nel trasporto fino al cliente.
Tutti i materiali d'imballaggio utilizzati sono compatibili con l'ambiente e riutilizzabili.

AVVISO!
-Informarsi presso il proprio rivenditore specializzato sulle possibilità di rottamazione per gli apparecchi fuori uso.
-Informarsi presso il rivenditore specializzato o presso l'amministrazione comunale sulle possibilità di smaltimento dei materiali d'imballaggio.
Conformità (C)
Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descririto/DDati tecnici è conforme alle seguenti norme o documenti normativi:
EN 60745 secondo le disposizione delle direttive 2004/108/CE (fino al 19.04.2016), 2014/30/EU (dal 20.04.2016), 2006/42/CE, 2011/65/CE.
Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr


Klaus Peter WeinperEckhard F
Escludione della responsabilità
Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.
Contidente
Huomioi sahaussunta!
