SBG 4910 - Piła Flex - Bezpłatna instrukcja obsługi

Marka	Flex
Model	SBG 4910
Typ produktu	Piła taśmowa do metalu
Wymiary (dł. x szer. x wys.)	66 x 31 x 38 cm
Masa (ze stołem)	18 kg
Masa (bez stołu)	7,9 kg
Napięcie znamionowe	230 V
Częstotliwość	50 Hz
Moc pobierana	850 W
Moc wyjściowa	445 W
Prędkość cięcia	60 / 80 m/min (2 poziomy)
Długość taśmy	1335 mm
Szerokość taśmy	13 mm
Grubość taśmy	0,65 mm
Zęby	8/12 zębów na cal
Kąt cięcia	0° do 45° (regulowany w sposób ciągły)
Zdolność cięcia (przy 0°)	Okrągły do 80 mm, kwadratowy do 80x100 mm
Poziom ciśnienia akustycznego	82 dB(A)
Poziom mocy akustycznej	93 dB(A)
Wibracje (cięcie rury stalowej)	2,3 m/s² (niepewność K=1,5 m/s²)
Klasa ochronności	II / □
Materiały kompatybilne	Wszystkie metale z wyjątkiem stali hartowanej
Akcesoria w zestawie	Prowadnica równoległa, klucze
Konserwacja	Regularne czyszczenie, odłączyć przed konserwacją
Bezpieczeństwo	Obowiązkowy sprzęt ochronny, wyłącznik awaryjny
Części zamienne	Dostępne na www.flex-tools.com

Często zadawane pytania - SBG 4910 Flex

Jak naprężyć taśmę piły?

Aby naprężyć taśmę piły, obróć dźwignię napinania (10) w kierunku przeciwnym do ruchu wskazówek zegara. Aby poluzować, obróć w kierunku zgodnym z ruchem wskazówek zegara. Nie naprężaj zbyt mocno, aby uniknąć zejścia taśmy.

Jak wymienić taśmę piły?

Przed jakąkolwiek wymianą wyłącz urządzenie i odłącz wtyczkę. Noś rękawice. Poluzuj pokrętło (22), cofnij prowadnicę (21), zdejmij osłonę, poluzuj taśmę obracając dźwignię (10) w kierunku zgodnym z ruchem wskazówek zegara, a następnie usuń starą taśmę. Zamontuj nową zgodnie z kierunkiem cięcia, napręż ją i wyreguluj prowadnice.

Jakiej prędkości użyć do cięcia metali pełnych lub pustych?

Dla metali pełnych użyj poziomu prędkości I (60 m/min). Dla metali pustych użyj poziomu II (80 m/min). Ustaw prędkość za pomocą przełącznika (25).

Jak ustawić kąt cięcia?

Upewnij się, że urządzenie jest wyłączone (przełącznik na Wyłączone/0). Poluzuj pokrętło zaciskowe (14), przechyl obrotową podpórkę (12) pod żądany kąt (0° do 45°), a następnie dokręć pokrętło.

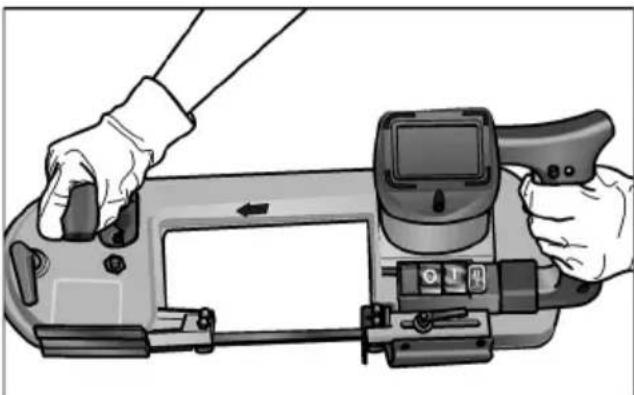

Jak ciąć swobodnie (bez stołu)?

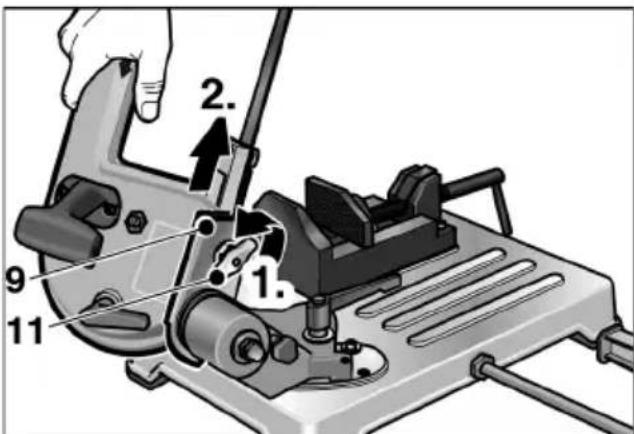

Poluzuj nakrętkę skrzydłową (11) i wyjmij piłę z prowadnicy jaskółczy ogon (9). Włącz urządzenie, trzymaj piłę oburącz, przyłóż prowadnicę (21) do obrabianego elementu i naciśnij spust. Taśma musi się już obracać przed dotknięciem elementu.

Jaki sprzęt ochronny nosić?

Noś obcisłą odzież, okulary ochronne, nauszniki przeciwhałasowe i rękawice ochronne. Zwiąż długie włosy.

Co zrobić, jeśli taśma się zablokuje?

W przypadku zablokowania natychmiast wyłącz urządzenie. Nie wyciągaj taśmy z elementu, dopóki całkowicie się nie zatrzyma.

Jak konserwować piłę?

Zawsze odłączaj urządzenie przed konserwacją. Regularnie czyść wióry i odpady cięcia. Nigdy nie używaj sprężonego powietrza. Jeśli urządzenie nie jest używane, wyczyść je, poluzuj taśmę i przechowuj w suchym i wentylowanym pomieszczeniu.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne na stronie www.flex-tools.com. Używaj wyłącznie oryginalnych części. Naprawy należy zlecać autoryzowanemu warsztatowi serwisowemu.

Jakie materiały mogę ciąć tą piłą?

Ta piła jest przeznaczona do cięcia wszystkich metali z wyjątkiem stali hartowanej. Nie nadaje się do drewna, kości ani podobnych materiałów. Używaj wyłącznie zalecanych taśm piły i akcesoriów.

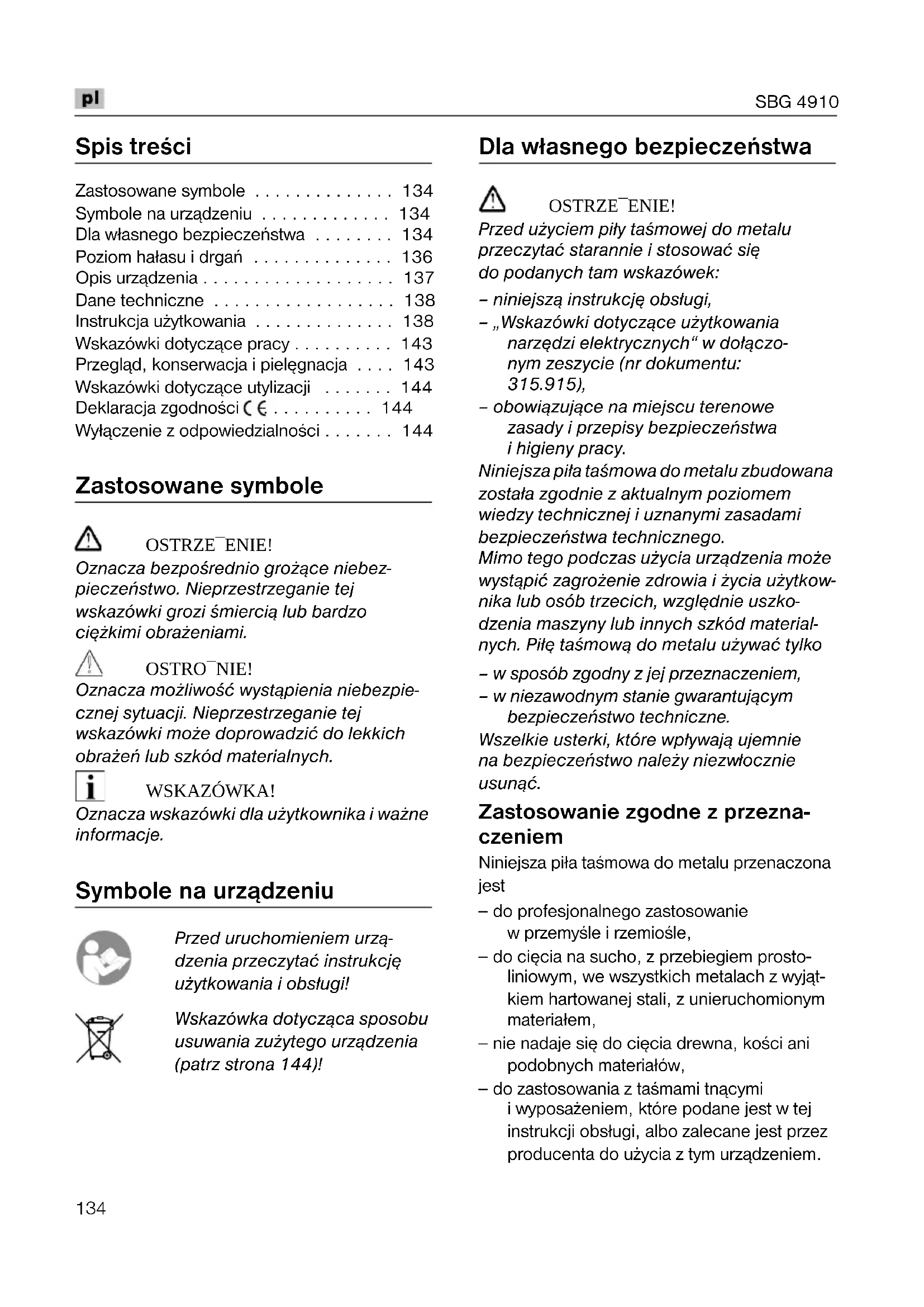

INSTRUKCJA OBSŁUGI SBG 4910 Flex

Zastosowane symbole 134

Symbole na urzadzeniu 134

Dla wlasneo bepieczenstwa 134

Poziom halasui drgan 136

Opis urzadzenia 137

Dane techniczne 138

Instrukcja uzytkowania 138

Wskazówki dotyczę pracy 143

Przeglad, konserwacja i pielegnacja 143

Wskazówki dotyczne utylizacji 144

Deklaracja zgodnosci C 144

Wylaczenie z odpowiedzialnosci 144

Zastosowane symbole

OSTRZE\~ENIE!

Oznacza bezposrednio grozace niebezpieczenstwo. Nieprzestrzeganie tej wskazówki grozi smiercia lub bardzo cięzkimi obrażeniami.

OSTRO\~NIE!

Oznacza möglichść wystapienia niebezpiecznej sytuacje. Nieprzestrzeganie tej wskazówki要去 doprowadzić do lekkich obrażen lub szkód materialnych.

i WSKAZOWKA!

Oznacza wskazówki dla uzytkownika i waźne informacja.

Symbole na urzadzeniu

Przed uruchomieniem urzadzenia przyczytacinstrukcje uzytkowania i obstugi!

Wskazówka dotyczaca sposobu usuwania zuzytego urzadzenia (patrz strona 144)!

Dla własné beziepieczność

OSTRZE\~ENIE!

Przed uzyciem pity taśmowej do metalu przyczycyć starannie i stosowej są do podanych tam wskazówek:

-niniejsza instrukcje obstugi,
- „Wskazówki dotyczne uzytkowania narędzi elektrycznych“ w dołacznym zeszycie (nr dokumentu: 315.915),
- obowiazujace na mistriscu terenowezasady i przyepisy bezpieczentwa i higieny pracy.

Niniejsza piata tasmowa do metalu zbudowana została zgodnie z aktualnym poziomem wiedzy technicznej i uznanymi zasadami bezpieczność techniczngo.

Mimo tego podczas uzycia urzadzenia要去ystapic zagrozenie zdrowia i zycia uzytkownika lub osob trzechich, względnie uszkodzenia maszyny lub innych szkód materialnych. Pile tasmowa do metalu uzywac tylko

• w sposób zgodny z jej przyznaczenia,
• w niedawodnym stanie gwarantujacym bezpieczentwo techniczne.

Wszelkie usterki, które wptywaja ujemnien na bezpieczeni stwo nalezy niedzwcznie usunac.

Zastosowanie zgodne z przyeznaczeniem

Niniejsza piła tasmowa do metalu przyzenia jest

• do profesjonalnégo zastosowaniew przemysle i rzemiosle,
• do cięcia na SUCH, z przybiegiem prostoliniowym, we wzystkich metalach z wyjatkiem hartowanej stali, z unieruchomionym materiaLEM,
• nie nadaje sie do cięcia drewna, kosci ani podobnych materiałów,
• do zastosowania z taśmami tnącymi i wyposażeniem, które podane jest w tej instrukcjji obstugi, albo zalecane jest przyez producenta do uzycia z tym urzadzeniem.

Wskazówki bezpieczewska

OSTRZEŽENIE!

Dzieci trzymac z dala od urzadzenia.
Ježeli w czasie pracy uszkodzony zostanie elektryczny przyzewód zasilajacy, nie wolno dotykać przyzewodu, Natychmiast wyjac wtyczke z gniaźdka sieciowego. Nie wolno nigdy uzywać urzadzenia z uszkodzonym elektrycznym przyzewodem zasilającym.
- Naprawy urzadzenia, jak np. wymiana uszkodzonego przywodu zasilajacego zlecić do przyprowadzenia wyłącznie w warsztacie serwisowym posiadajocym autoryzacje producenta.
■ Przed przystapieniem do wszelkich prac przy urzadzeniu nalezy zawsze najpierw wyjac wtyczke z gniazdka sieciowego.
■ Elektryczny przywód zasilajczy prowadzic zawsze z tyfu za urzadzeniem i trzymać z dala od obszaru przyc.
Podczas uzycia urzadzenia stosować osobiste srodki ochry: przylegajacja odzież, okulary ochronne, srodki ochrony słuchu, rękawice ochronne. Jeźeli to konieczne, zlokadać rownieź siatkie chroniacea wósy!
Podczas cięcia nie wolno nigdy trzymac aberrianego materiawu rce. Obrabiany materiał musi byc zawsze unieruchomiony poprzej zamocowanie wim ale.
Resztki materiafu i wióry usuwać regularnie z obszaru przy. Urzadzenia musi byc przy tym wylączone!
Urzadzenie i tasmte naca sprawdzić przyd uzyciem, czyNie sa uszkodzone.
Stosowac tylko ostre tasmy tnace, ktorych stan jest bez zarzutu. Tepe lub uszkodzone tasmy tnace nalezy natychmiast wymienic.
Podczas pracy urzadzenia trzymac receives z dala od obszaru pracy.
Taśmę tnacja prowadzć do obrabianego materiały tylko wtedy, sązei urzadzenia jest wączone.

Ježeli tasma tnaca sie zablokuje, natychmiast wylaczyc urzadzenie. Dopiero po calkowitym zatrzymaniu sie urzadzenia wypradowzić je z obrabianego materiaiu.
Urzadzenia nie obciażac zbyt mocno, aby sieNie zatrzymało.
Urzadzenia, ktore maja byc zastosowane na Wolnym powietru nalezy podlaczyc poprzej wylacznik zabepezcieczajacy (bezpiecznik), (prad wyzwalajacy maksymalnie 30 mA).

SZKODY MATERIALNE!

Napięcie sieci elektrycznej w miajscu zastosowania musi byc zgodne z napiȩciem podanym na tabliczce znamionowej urzadzenia (5).
Niewolno stosowac zadnych srodkowsmarujacych ani chtodzacych.

Ogólne wskazówki bezpieczędstwa dotyczaca zespołu mocujacego

OSTRZEŽENIE!

Przechytac wsystkie przyepsy bezpiecz国家标准 wiskazowki, ktore nalezdo zakresu dostawy zespotu mocujacegoalbo niniejszego urzadzenia elektrycznego.
Zaniedbania w zachowaniu przyepsowbezpiecze sta wiskazowek mogaspowodowa porazenie pradem elektryczynm, wybuch pozaru i/albo cięzeki zranienia.

Prosze zachować wszystkie przyepisy bezpieczenstwa i wskazówki do przysz.§ego zastosowania.
Wyjać wtyczke z gniażdka sieciowego i/lub wyjać baterie przystapieneim do nastawiania urzadzenia lub wymiany elementów wyposañenia. Przypadkowe, niedzamierzone wączenia urzadzenia elektrycznégo jest czȩstź przyczyna wypadków.
■ Przed montaquem urzadzenia elektrycznego nalezy prawidtowozamontowac zespóf mocujacy. Prawidtowosc zmontowania jest bardzo wazna, aby zapobiec ryzyku ztozenia sie zespofu.

Urzejdenie zamocować dokadnie i mocno na zespole mmocujacym jesteczne przyded.gouzyciem.Zsuniecie urzejdenia na zespole mocujacym要去 spowodować utrata kontrlu uzytkownika nad urzejdeniem.
Zespóf mocujacy ustawic na twardej, plaskiej i poziomej powierzchni. Jeźeli zespóf mocujacy przyesuswa są lub kiwa, urzadzenia nie mayna prowadzić rownomiernie ani bezpiecznie.
- Nie przyȩzȩć zespołu mocujuȩcego, ani nie uzywać go jako drabiny lub rusztoyania. Przyȩzenia lub stawanie na zespole mocujuȩcym sąspowodowyć przesuniȩcie srodka cięzkosci zespołu mocujuȩcego do góry, a co za tym idzie utrataçõeskiego stabilnosci i przewroczenia.
Na zespole mocujacym nie wolno instalowac ani eksploatowac zadnego innego urzadzenia elektrycznego.

Poziom hałasu i drgan

Wartosci poziomu hałasu i drgan okreslone zostaty zgodnie z norma EN 60745.

Poziom hałasu wywołanego przyez urzadzeniazmierzony na stanowisku pracy (A)wynosi w normalnym przyypadku:

• Poziom ciśnienia akustycznégo: 82 dB(A);
• Poziom hałasu w czasie pracy: 93 dB(A);
  Dokladnosc: K = 3 dB.

Całkowita wartość dręgani przyȩciu rur stalowych:

-Wartosc emisji: a = 2,3m^2s
Dokladnosc: K = 1,5m / s^2

OSTROZNIE!

Podane wartosci pomiarowe odnosza sie do nowych urzadzen. W codziennym uzytkowaniu wartosci poziomu hafasu i drgan zmieniaja sie.

i WSKAZOWKA!

Całkowita wartość poziomu drgan podana
w niniejszej instrukcji zmierzona jest zgodnia
z metodą pomiarowa podana norma EN 60745
im oź e b yć uzyta do wzajemnégo porównia
narȩdzi elektrycznych. Nadaje są ona rownikę
do prowizoryczność okreslenia obciezenia
drganiami. Podana wartość poziomu drgan
odnosi są do podstawowej zastosowania
narȩdzia elektryczność. Jednak w przypadku
użycia unto krudzenia do innego zastosowania,
z innym wyposzazenia im allo w przypadku
zaniedbań w przygladach i konserwacje,
rzejczywisty poziom drgan sąne odbiegać od
podanej wartość. Moze to znacznie zwiekszyc
obciezenia drganiami w calkowitym czasie pracy.
W celu dokladnej oceny obciezenia drganiami
naleź uwzgliednic odcinki czasu, w ktorych
urędzenia jest wymiączone albo wymiączone, ale nie
pracuju. Moze to znacznie zredukować
obciezenia drganiami w calkowitym czasie pracy.
Prosze wropyadzić dodatkowe srodki
bezpieczeniasta w celu ochroy uzytkownika
urędzenia przydziel pręd oddziaływniem drgan, jak na
przyklad: przygliad i konserwacja narȩdzi
elektrycznych i wyposzazenia, zastosownikie
srodkowski zapewniajazych utrzymanie dloni
w cieple, odpowiednia organizacja procesów
roboczych.

OSTROZNIE!

Przy ciśnieniu akustycznym powyzej 85 dB(A) naleźystosowej ochroniace słuchu. (A) = na stanowisku pracy

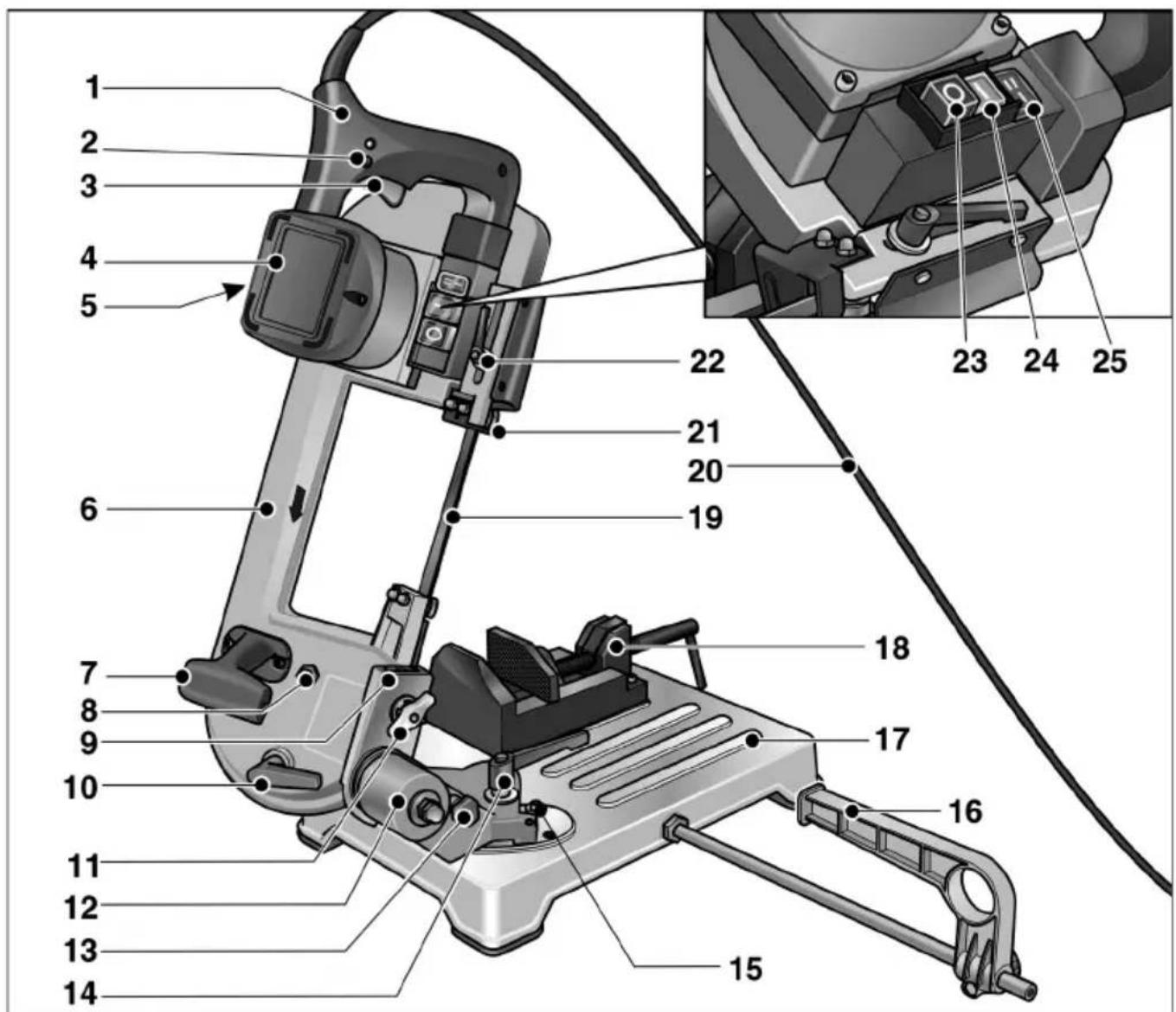

Opis urzadzenia

1 Uchwyt prowadzacy
2 Przycisk blokady
3 Wyętacznik
4 Silnik
5 Tabliczka znamionowa
6 Rama pity
7 Uchwyt do przenoszenia
8 Šruba do nastawiania tasyt nacej
9 Prowadnica jaskóctzy ogon
10 Dzwignia naprzejaca (naprzejanie taśmy tnęcej)
11 Nakrétka motylkowa
12 Koziotek wychylny
13 Palec do przyestawiania ramy pihy

14 Dzwignia naprzejaca
(koziotek wychyny)
15 Zderzak koncwy dla koziotka wychylnego

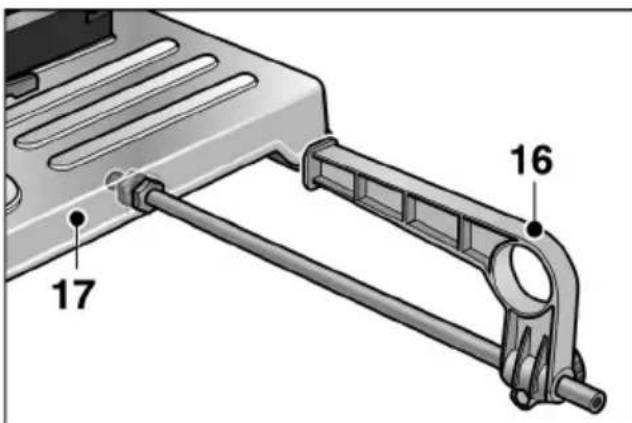

16 Zderzak równolegy
17 Stolik maszyny
18 Imadlo maszyny
19 Taśma tnáca
20 Elektryczny przywóź zasilajczy
21 Prowadnica tasytnacej, przestawna
22 Dzwignia naprzejaca (prowadnica taśmy tącej)
23 Wylacznik glowny ,Wylaczanie/O"
24 Włacznik glówny „Wȩczanie/ɪ“
25 Przelacznik prędkosci przycecinania

Dane techniczne Instrukcja uzytkowania

Piła taśmowa do metalu SBG 4910
Taśma tnęca Bimetal
Długość taśmy mm	1335
Szerokość taśmy mm	13
Grubość taśmy mm	0,65
Oznaczenia liczba zȩbow/ cal	8/12
Prędkość cięcia m/min 60/80
Zakres ciȩcia Tabela
Napiȩcie znamionowe V/Hz 230/50
Moc przyjmowana W 850
Moc oddawana W 445
Wymiary (d x s x w) cm	66x31x38
Ciezar Piła ze stolikiem maszyny kg	18
Piła bez stolika maszyny (piłowanie z ręki) kg	7,9
Klasa ochryny	II / ☑

OSTRZEZENIE!

Przed przystapieniem do nastawiania urzadzenia nacisnac wyłacznik glówny „Wyłacznie/0" (23).

Przed uruchomieniem

Rozpakowac piętaśmowa do metalu i sprawdzić,czy zakres dostawy jest kompletny, a urzadzenia nie uległo uszkodzeniu podczas transportu.

Napięcie sieci elektrycznej w接听scu zastosowania urzadzenia porówna z parametrami podanymi na tabliczce znamionowej (5).

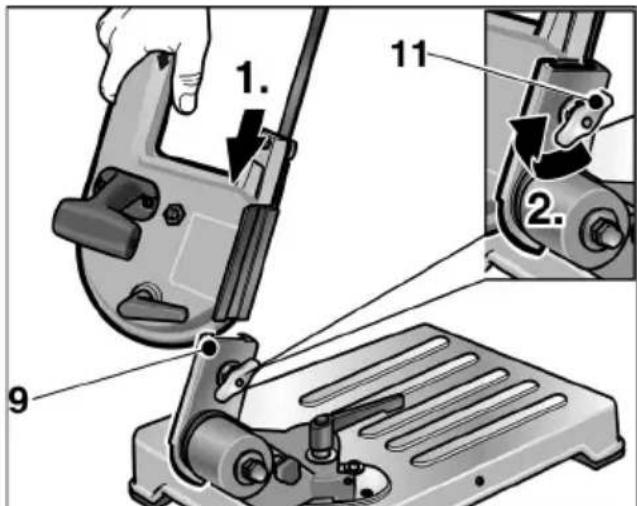

Zmontowac piIe tasmowa do metalu:

ProwadnicjaskoIczyogon(9)ustawic w majwziszey pozycji.

Pile wsunac do prowadnicjaskoIczy ogon.
Dokrecic nakretke motylkowa (11),aby zamocowac pile.
Pile zlozyc na dof.

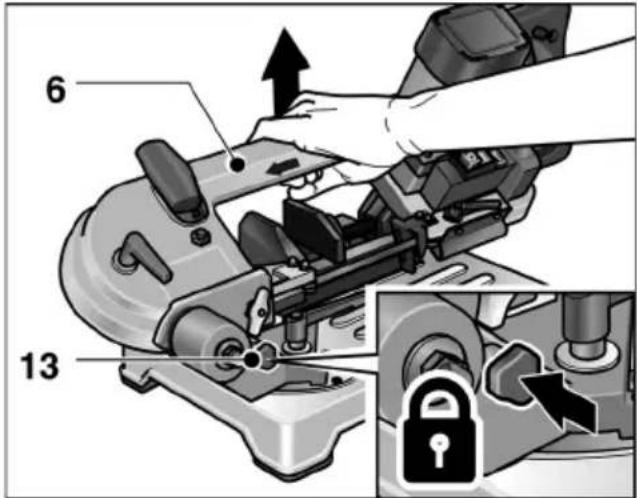

Transport iustawienie

Urzadzenie uniesc chwytajc za stolik maszyny (17)

albo

palec przystawny (13) wiozyc do otworu na kozioftku wychylnym (12) i uniesc urzadzenia chwytajac za rame pily (6).

OSTROZNIE!

Przy wyborze.), ustawenia urzadzenia zwraca uwage na dostateczna stabilnosc plaszczyzny ustawenia i odpowiednie oswietlenie.

WSKAZÖWKA!

Zergonomiczngo punctu widzenia optymalna wysokosc pracywynosi 90-95 cm.

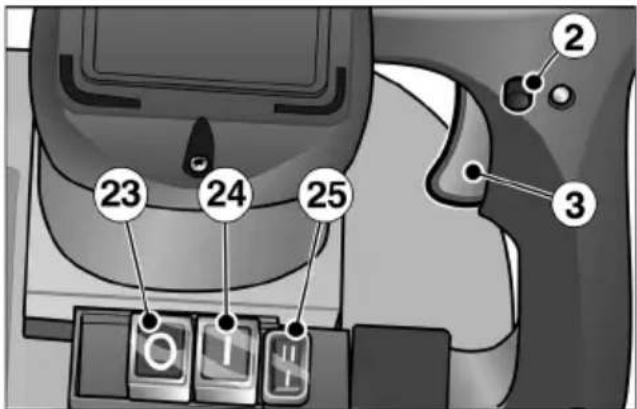

Włączanie i wyłączanie

Nacisnac wącznik glówny „Wȩczanie/1" (24).

Włączanie chwilowe bez blokady:

Nacisnac wyłacznik (3) i przytrzyma.

W celu wyłaczenia zwolnić wyłacznik (3).

Praca ciagta z blokada:

Nacisnac wyłacznik (3) i przytrzyma.
W celu zablokowania przytrzymac wcińskiowy przycisk blokady (2) i zwolnić wyłacznik.
W celu wyłaczenia nacinność krótkowyȩcznik (3) i zwolnić.

Wyluczanie:

Nacisnac wyłacznik glówny, Wyłuczanie/0" (23).

WSKAZÖWKA!

W przypadku awarii w doptywie prudu urzadzenia z wciński tym wącznikiemNie wystartuje ponownie samoczynnie.

Zmiana nastawenia prędkosciciecia

• Odpowiednia prędkość ciecia nastawic przyłącznikiem (25).

$$ \begin{array}{l} - 1 = 6 0 \mathrm {m} / \mathrm {m i n} \ - 1 1 = 8 0 \mathrm {m} / \mathrm {m i n} \ \end{array} $$

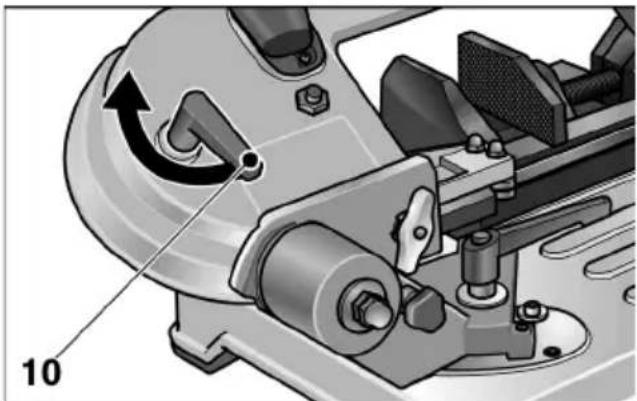

Naprzejanie taśmytnacej

Przekrecic dzwignie naprzajaca (10):

• w kierunku przyciwnym do ruchu wskazówek zagara: Naprzejanie tasmy tnacej
• w kierunku zgodnym z ruchem wskazowek zegara: Poluznianie taśmy tącej

OSTROZNIE!

W przypadku zbyt mocngo naprzyenia tasma tnaca ma skfonnosc do wypadania z pr ow ad nicy.

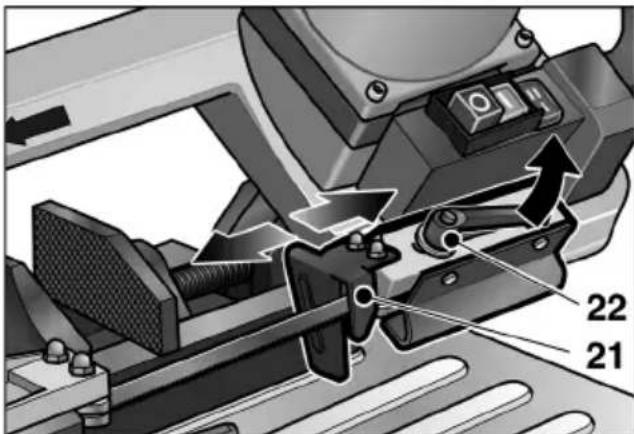

Przestawianie prowadnicy taśmytnacej

OSTRZEZENIE!

Przed przystapieniem do nastawiania urzadzenia nacisnac wyłacznik glówny „Wyłacznie/O" (23).

OSTROZNIE!

Prowadnicte tasytnacej nastwić odpo-wiednio do wymiaru materiatu przyznaczonego do cięcia. Powoduje to:

• zwiekszenie Dziatania ochronneo,
• ochrone tasytnacej przed nadmiernym obciazeniem,
• wyźsa jakość ciecia.

Poluzować dzwignie naprzejacja (22) i prowadnicte tasytnacej (21) poprowadzić do materiały przyznaczonego do obrobki tak blisko, jak to moziwie.
Dokrecic dzwignie naprezajaca (22).

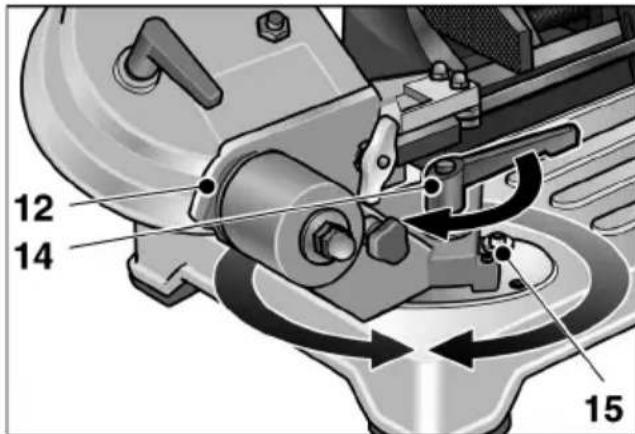

Zmiana kata cięcia

OSTRZEŽENIE!

Przed przystapieniem do nastawiania urzadzenia nacisnac wyłacznik glówny „Wyłacznie/O" (23).

Kat cięcia można nastawiac bezstopniwow zakresie od 0^ do 45^ (zderzak kończy).

Poluzowa dzwignie naprzejaca (14) i koziotek wychylny (12) nastwić na odpowiedni kát cięcia. Przy nastawianiu wykorzystac skale na stoliku maszyny.
Dzwnie naprzejaca ponownie dokrecic.

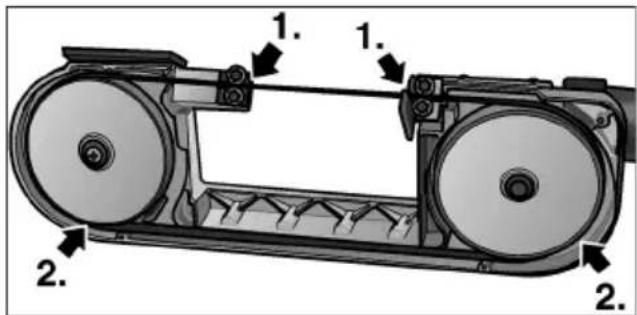

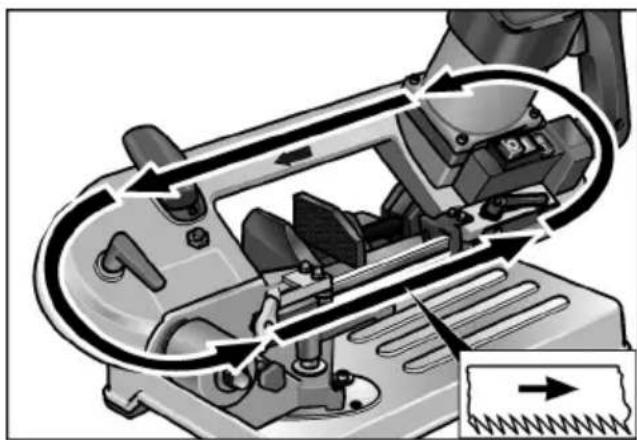

Wymiana tasytnacej

OSTRZEŽENIE!

Przed przystapieniem do nastawiania urzadzenia nacisnac wyłacznik glówny „Wyzaczie/0" (23) i wyjac wtyczke z gniaźdka sieciowego.

OSTROZNIE!

Niebezpieczenstwo zranienia! Zakladać rekawice ochonne.

Nacisnac wyłacznik glówny „Wyłuczanie/ O" (23) i wyjac wtyczke z gniaźdka sieciowego.
Poluzować dzwignie naprzejacja (22) i prowadnicte tasytnacej (21) przyzesunaco do tylu, az do oporu.
Po odkreceni 4 srb na na ramie pity zdjać obudowe ochronna.
Poluzowa naprzejenie taśmytnacej poprzej odchylenie dzwigni naprzejajacej (10) w kierunku zgodnym z ruchem wskazowek zagara.

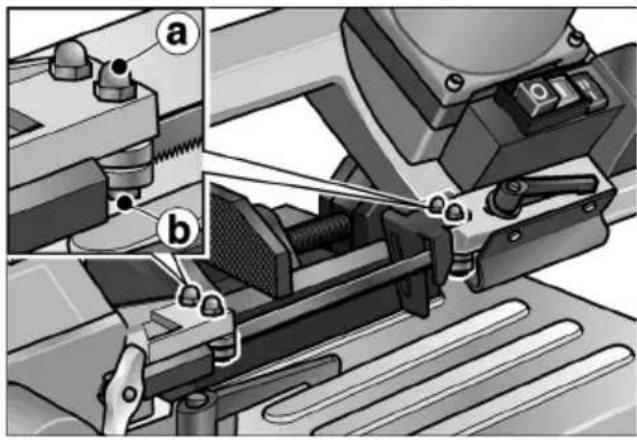

Poluzować nakrátki szȩciokatne a (klucz nr 10) obu zewétrznych prowadnic tąmy tkacej.
Srube b (klucz nr 10) przyzekrecić lekkow kierunku przyciwnym do ruchu wskazówek zegara, az do uwolnienia tasmy tnacej.
Taśmę tnacja zȩć nadjiwow z krawków zwrotnych, a natestepnie z prowadnic.
Zafozyc nowa tasmte naca:

Najpiew na prowadnice, a nastepnie na krażki zwrotne.

Zwracu wagna kierunek ciocia!

Napręzyc tasmtnaca (patrz strona 134).

Ustawic prowadnicte tasmyntacej, w tym celu przykreciclekko strube (klucz nr 10) w kierunku zgodnym z ruchem wskazowek zegara, az prowadnica dotknie tasmtnaca.

WSKAZOWKA!

Prowadnicte tasytnacej musza byc tak nastawione,abylekdo dotykaftyta sme tnacaj obracaTy si przy jej przyjecciu. Nie moga byc zalokowane!

Dokrecic nakretke szesciokatna a (klucz nr 10).
Zamocawa obudowe ochronna.
Prowadnicte tasytnacej (21) ustawic wpozycjpracyidokrecic dzwignie naprezajaca (22).

Rozbieg tasytnacej

WSKAZOWKA!

Aby uzyskać optymalnywynik cięcia kazda nowa tasmętnąnalezy poddać procedurze rozbiegu.

Wym celu:

Pret stalowy o 40-50 mm zamocowac wimade.
Wykonac trzy cięcia w pełnym materiale, patrz rozdzią „Pitowanie ze stolikiem maszyny". Pierwsze ciȩcie Rozpoczność z bardzo niedznacznym naciskien na uchwyt ręczny, przy nastepnych ciȩciach kazdorazowo zȩkszyć nieco nacisk. Przy ostatnim ciȩci czas przechinania nie powinien być krótszyść 4 minuty!

Prawidłowo przyepamrowadzony rozbieg powoduje zwiększenia jakosci piędȩza okres trwałość taśmytnacej.

Pilowanie

OSTROZNIE!

Przed kaźdym użyciem sprawdzić,czy urzadzenia i tąma tnęcaNie są uszkodzone.

WSKAZOWKA!

Zbyt mocny posuw obniza wydajnosć urzadzenia, pogarsza jakość ciecia i skraca okres trwałość taśmytnacej.

Pioowanie ze stolikiem maszyny

Material prizeznaczony do obrkizamocowac w imadle (18).
Prowadnicte tasytnacej (21) nastawic odpowiednio do wymiarow obrbanego materiaiu.
Właczyc urzadzenia.

OSTROZNIE!

Niebezpieczentwo zranienia! Lewa rkeketrzymac zawsze poza obszarem cięcia.

Uchwyt prowadzący (1) chwycic prawa reka i wączyć urzadzenia wyłącznikiem. Rame pity (6) poprowadzić powoli do materiały przyeznacimiento go do obrobki.
Po wcieciu zwiekszyc nacisk. Prowadzic przyez materialz rownomiernym posuwem.
Po zakończeni piłowania zwolnic wyłacznik, a uchwyt prowadźcy poprowadźć do poźycji poczatkowej.

W razie potrzeby zamontowac zderzak rohnoleggy (16). Jezelnie jest potrzebny, Zamocowac go w uchwycie pod stolikiem maszyny (17).

Piłowanie z ręki

Pile要不要zdjacze stolika maszyny (17). Wtedy w razie potrzeby (np. material zmontowany na state) moziwe jest pilowanie z reki.

OSTROZNIE!

• Przed kaczym uzyciem sprawdzić,czy urzadzenia i tasma tnaca niesa uszkodzone.

• P o d c z a s p i towania prowadi
  tnacej (21) powinna przylegac
  do obr bianego materiaiu.

• Taśmę tnacja prowadzić do materiały tylko przy wączonym urzadzeniu. Nie walno nigdy wączać urzadzenia, sąsi taśma tnacja przylega juz do materiały!

Poluzować nakrétke motylkowa (11) i wymiagnac pię z prowadnicy jaskótczy ogon (9).
Właczyc urzadzenia.

Przy piłowaniu trzymac pię zawsze obiema rekoma.

■ Prowadnicte tasytnacej (21) przylozyc do materiaiu.
Właczyc urzadzenia wylącznikiem. Taśmę tnacja (19) poprowadźć powol do materiały.
Po wcieciu zwiekszyc nacisk. Prowadzic przyez materialz rownomiernym posuwem.
Po zakończeniu piłowania zwolnic wyłacznik.
Po zakoniceniu pracy pię zamontowej ponownie na stoliku maszyny.

Wskazówki dotyczę pracy

Predkośćciecia

Ciecie w peynym materiale: Zakres I (60 m/min)

Ciecie w pustym materiale profilowanym: Zakres II (80 m/min)

Zakresciecia

Profil obrbia- negomateriau	Kąt&Ciecia	Zakres噤cia [mm]
○	0°<80	<80
□
□		<80 x 100
○	45°<60	<68
□
□		<55 x 68
○	Piłowanie złeki	<80
□		<80
□		<80 x 150

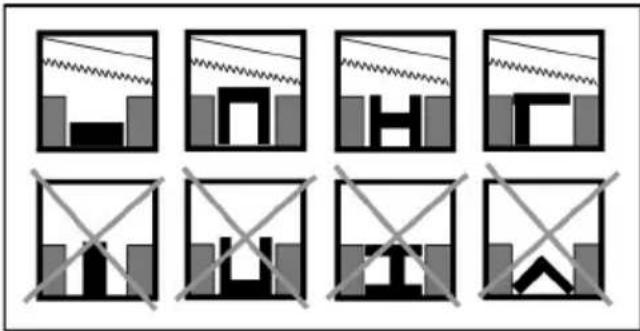

Prawidowej mocowanie w imadle

i WSKAZOWKA!

Przy profilach z bardzo cienkiego materiafu wsunac do profilu inny materiaf o odpowiednim ksztalcie, aby zmniejszyc niebezpieczenstwo deformaci.

Przeglad, konserwacja i pielegnacja

OSTRZEJEZENIE!

Przed przystapieniem do wszelkich prac przy urzadzeniu wyjac wtyczke z gniazdka sieciowego.

Czyszczenie

OSTROZNIE!

Niebezpieczenstwo zranienia!

Nie wolno nigdy wydmuchiwac wiór spreżonymgowietrzem.

Urzadzenie czyscić regularnie.
Z obszaru pracy usuwac regularnie resztki materialu i wióry.

Dłuźszy czas nieuzywania

Wyczyscic urzadzenie.
Poluzować naprzejenie tasytnacej.
Urzadzenie przechowywać w suchym,OCRZ dobrze przywietrzany pomieszczeniu.

Naprawy urzadzenia

WSKAZÖWKA!

Do wymiany zastosowac tylko oryginalne czosci zamienne producenta urzadzenia. Zastosowanie czosci zamiennych obcego pochodzenia powoduje wygaśmiecie zobowiazania gwarancyjego producenta.

Naprawy urzadzenia, jak np. wymiana uszkodzonego przywodu zasilajacego zlecić do przyprowadzenia wyłącznie w warsztacie serwisowym posiadajacym autoryzacje produventa.

Częsci zamienne i wyposzazenia dodatkowe

Wyposażenie dodatkowe, a szczególnie narȩźdia, ktoré dopuszczone są do zastosowania z tym urzadzeniem,łąznę znaleść w katalogach producenta.

Rysunek wybuchowy i lista czegoSci zamiennych\ można znaleźć na naszej stronie internetowej:\ www.flex-tools.com

Wskazówki dotyczę utylizacje

OSTRZEŽENIE!

Zuzyte urzadzenie uczynic niedatnym do uzytku poprzej usuniEcie elektrycznego przewoduzasilajacego.

Zuzyte naręźdia elektryczne nie są bezwartosciowym opdadem.

Zawieraja one metale i tworzywa, które nadajsi do obrobki wtornej.

Opakowanie chroni urzadzenie podczas transportu do odbiorcy.

Wszystkie materiały zastosowane do opakowania urzadzenia nie są szkodliwe dla srodkowska i nadaj są do obrobki wtornej.

WSKAZÖWKA!

• Informacja oMZIWiOsciach utylizacje zuzytego urzadzeniaromaticu uzyskać w sklepach specjalistycznych!
• Informacja oMZIWOciach utylizacja opakowania przy uzytskać w sklepach spezialistycznych lub w zaradzie masta i g mi n y!

Deklaracja zgodnosci (€

Deklarujemy z pełna odpowiedzialnoscia, ze produkt opisany w rozdziale „Dane techniczne" jest zgodny z nastepujacymi normami lub dokumentami normatywnymi:

EN 60745 zgodnie z wymaganiami okreslonymi wytycznymi
2004/108/WE (do 19.04.2016),
2014/30/UE (od 20.04.2016),
2006/42/WE, 2011/65/WE.

Odpowiedzialny za dokumentacja techniczna:

Wyłaczenia z odpwiedzialnosci

Producent nie odpowiada za szkody i stracone zyski spowodowane przywa w działnosci gospodarczej zakȩdu, króje przyczyna byt nasz wyrob lub brak moziwość和他的 zastosowania.

Producent i seinem przy uzyciu urzadzenia w powiazaniu z wyrobami innych producentów.

Tartalom

2014/30/EU (od 20.04.2016),

2006/42/ES, 2011/65/ES.

Darbiniet galveno lesl./I (24) sledzi.

Islaicigs darba rezims bez iefikseshanas:

Nospiediet sledzi (3) un stingri turiet.
Lai izslęgtu, atlaidiet sledzi (3).

Ilglaicigs darba rezims ar iefikseshanos:

Nospiediet sledzi (3) un stingri turiet.
Lai iefiksetos, turiet nospiestu aretiera pogu (2) un atlaidiet sledzi.
Lai izslęgtu, tsi nospiediet sledzi (3) un atlaidiet.

Izslęgśana:

Darbiniet galveno Izsl./0 (23) sledzi.

NORADIJUMS!
