NikolaTesla One HP BLAG5 - Cucina ELICA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura a induzione con cappa integrata
Marca	Elica
Modello	NikolaTesla One HP BLAG5
Alimentazione	220-240V, 50/60Hz
Potenza massima	7,4 kW (regolabile a 4,5 kW)
Numero di zone di cottura	4
Tipo di cottura	Induzione
Livelli di potenza	9 + Boost (10 minuti)
Funzioni speciali	Temperature Manager, Bridge, Timer, Pausa, Recall, Key Lock, Child Lock, Automatic Heat Up, Power Limitation
Cappa integrata	Sì, aspirazione o filtrazione, 10 velocità
Filtro grassi	Metallico lavabile (lavastoviglie possibile)
Filtro a carbone attivo	Rigenerabile termicamente (200°C, 45 min, ogni 2-3 mesi)
Indicatore di saturazione filtri	Sì, LED per grassi e carbone
Sicurezza	Safe Activation, Pot Detector, Safety Shut Down, Child Lock
Blocco bambini	Sì (Child Lock)
Funzione Pausa	Sì, con ripresa
Funzione Timer	Sì, indipendente per ogni zona e cappa, Egg Timer
Funzione Bridge	Sì, combina due zone in una
Automatic Heat Up	Sì (livelli 1-8)
Power Limitation	Sì, regolabile (7,4 kW o 4,5 kW)
Materiale della superficie	Vetro
Pulizia	Panno morbido, detergente neutro, non usare pulitore a vapore
Riparabilità	Pezzi di ricambio disponibili (filtri, ecc.)

Domande frequenti - NikolaTesla One HP BLAG5 ELICA

Come accendere il piano cottura?

Premere il tasto ON/OFF (1). La spia si accende. Selezionare quindi la zona di cottura desiderata toccando la barra di selezione (3). Regolare il livello di potenza facendo scorrere il dito verso destra (aumentare) o sinistra (diminuire).

Come attivare il blocco bambini (Child Lock)?

Assicurarsi che l'apparecchio sia acceso ma che le zone di cottura e la cappa siano spente. Premere contemporaneamente i tasti (9) e (10) fino a sentire un segnale acustico. Il simbolo L appare sul display. Per disattivare, ripetere l'operazione.

Come pulire il piano cottura?

Lasciare raffreddare il piano. Utilizzare un panno morbido o una spugna non abrasiva con un detergente neutro. Non usare mai pulitore a vapore, spugne metalliche o prodotti abrasivi. Rimuovere immediatamente i residui zuccherini.

Cosa fare se viene visualizzato un codice di errore (ad esempio E2)?

Il codice E2 indica una temperatura interna troppo elevata. Spegnere l'apparecchio e attendere che si raffreddi prima di riutilizzarlo. Per ERR03, pulire la superficie di controllo e rimuovere eventuali oggetti. Se il problema persiste, contattare il servizio assistenza.

Come impostare il timer su una zona di cottura?

Selezionare la zona di cottura desiderata e impostare un livello di potenza. Premere il tasto Timer (8). Utilizzare i tasti + e - per definire la durata. Il conto alla rovescia viene visualizzato. Alla fine, un segnale acustico suona.

Come utilizzare la funzione Bridge?

Selezionare contemporaneamente le due zone di cottura da combinare (ad esempio la zona anteriore e quella posteriore). La spia Bridge (20) si accende. Utilizzare la barra di selezione della zona Master per regolare la potenza. Per disattivare, ripetere l'operazione.

Come pulire il filtro grassi?

Il filtro grassi metallico deve essere pulito una volta al mese (o quando l'indicatore di saturazione si accende). Lavarlo a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Asciugarlo bene prima di rimetterlo.

Come rigenerare il filtro a carbone attivo?

Il filtro a carbone attivo può essere rigenerato termicamente. Metterlo in un forno preriscaldato a 200°C per 45 minuti. Questa operazione va effettuata ogni 2-3 mesi. Una corretta rigenerazione assicura un'efficacia di 5 anni.

Come attivare la modalità automatica della cappa?

Premere brevemente il tasto (7). Il LED (A) (18) si accende. La cappa adatta automaticamente la sua velocità al livello di cottura massimo utilizzato. Quando il piano si spegne, la cappa riduce gradualmente la velocità per eliminare i vapori residui.

Cosa fare se il piano non rileva la pentola?

Verificare che la pentola sia compatibile induzione (fondo magnetico). Assicurarsi che il diametro sia sufficiente (vedere manuale). Centrare la pentola sulla zona. Se il problema persiste, pulire la superficie del piano.

MANUALE UTENTE NikolaTesla One HP BLAG5 ELICA

IT Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. L'apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti e aspirazione dei fumi derivanti alla cottura stessa. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina agli responsabilità per usi non appropriati o per errate impostazioni dei comandi.

L'apparecchio potrebbe ave estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

① Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
1 Non effettuare variazioni elettriche sull'apparecchio.
① Prima di procedere all'infallazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'infallazione.
① Verificare l'integrità dell'apparecchio prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

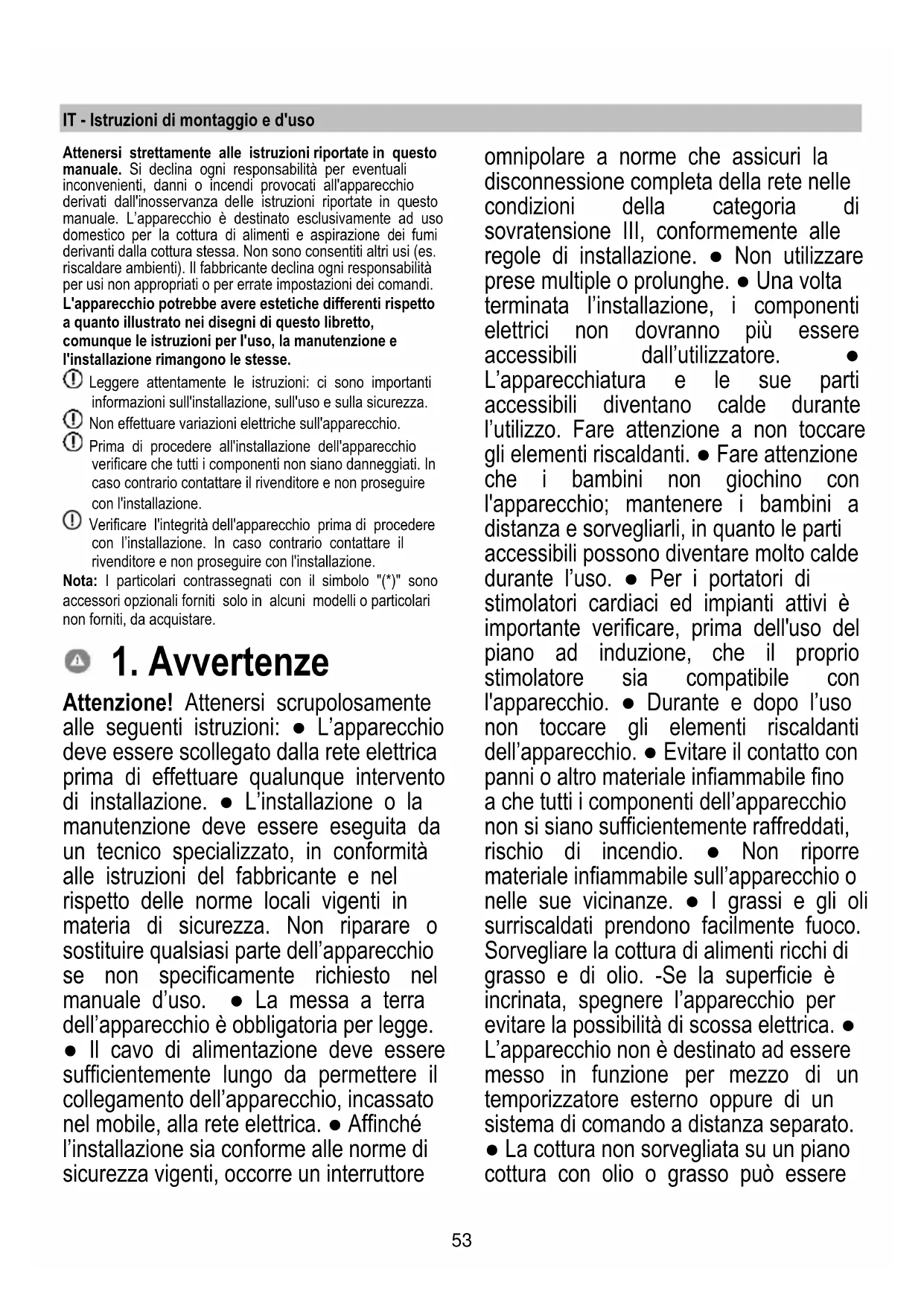

1. Avvertenze

Attenzione! Attenersi scrupolosamente alle seguenti istruzioni: L'apparecchio deve essere scollegato alla rete elettrica prima di effettuire qualunque intervento di installazione. L'installazione o la manutenzione deve essere eseguita da un technician specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso. La messa a terra dell'apparecchio è obbligatoria per legge.
- Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio, incassato nel mobile, alla rete elettrica. - Affinché l'installazione sia conforme alle norme di sicurezza vigenti, occorre un interrottore

omnipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installation. Non utilizzato prese multiple o prolonghe. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili dall'utilizzatore.

L'apparecchiatura e le sue parti accessibili divertano calde durante l'utilizzo. Fare attenzione a non toccare gli elementi riscaldanti. • Fare attenzione che i bambini non giochino con l'apparecchio; Maintainere i bambini a distanza e sorvegliarli, in quanto le parti accessibili possono divertare molto calde durante l'uso. • Per i portatori di stimulatori cardiaci ed impianti attivi è importante verificare, prima dell'uso del piano ad induzione, che il proprio stimolatore sia compatible con l'apparecchio. • Durante e dopo l'uso non toccare gli elementi riscaldanti dell'apparecchio. • Evitare il contatto con panni o altri materiale infiammabile fino a che tutti i componenti dell'apparecchio non si siano sufficientemente raffreddati, rischio di incendio. • Non riporre materiale infiammabile sull'apparecchio o nelle sue vicinanze. • I grassi e gli oli surriscaldati prendono disponibile fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio. -Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scossa elettrica. • L'apparecchio non è destinato ad esseregresso in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato. • La cottura non sorvegliata su un piano cottura con olio o grasso può essere

pericolosa e generare incendi. Ilprocesso di cottura devese sereesorvegliato.Un processo di cottura abreve terminedevese sereesorvegliatocontinuamente.Non tentare MAI dispagnere le fiamme con acqua.Al contrario,spagnere l'apparecchio esoffocare le fiamme,ad esempio con un coperchio o una coperta antincendio.Pericolo di incendio:non poggiare oggetti sulle superfici di cottura.Non usare pulitricia a vapore,rischio di scosse elettriche.Non appoggiare oggetti metallici come coltelli,forchette,cucchiaie coperchi sulla superficie del piano cottura perché potrebbero surriscaldarsi.

• Prima di allacciare l'apparecchio alla rete elettrica: controllare la targa dati (posta nella parte inferiore dell'apparecchio) per accertarsi chetensione e potenza siano corrispondenti a那一 della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.

Importante: -Dopo I'uso, spagnere il piano cottura tramite il suo dispositivo di commando e non fare affidavitamento sul rivelatore di pentole. -Evitare le fuoriuscite di liquido, pertanto per bollire o riscaldare liquidi, ridurre l'alimentazione di calorie. Non lasciare gli elementi riscaldanti accesi con pentole e padelle vuote oppurezza recipienti. Una volta terminato di cucinare, spegnere la relativa zona di cottura. Per la cottura non utilizzate mai dei fogli di carta d'alluminio, e non posate mai direttamente prodotti imballati con alluminio. L'alluminio fonderebbe edanneggerebbe irrimediabilmente il vosto appearechio. Non riscaldare mai una scatoletta o un barattolo di latta contente alimentizza prima averlo

aperto: potrebbe esplodere! Questa avvertenza si applica a tutti gli altri tipi di piani cottura. L'utilizzo di una potenza elevata come la funzione Booster non è adatta per il riscaldamento di alcuni liquidi come ad esempio l'olio per friggere. L'eccessivo calore potrebbe essere pericoloso. In queste casi si consiglia l'utilizzo di una potenza meno elevata. I recipienti devono essere posti direttamente sul piano cottura e devono essere centrati. In nessun caso inseire altri oggetti tra la pentola e il piano cottura. In situazione di elevate temperature l'apparecchio diminuisce automaticamente il livello di potenza delle zone di cottura. Prima di qualsi operazione di pulizia o manutenzione, disinserire l'apparecchio alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di installatione e manutenzione utilizzato quanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parché molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenione dei pericoli adesso inerenti. I bambini devono essere controllati affinché non giochino con l'apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambinienza sorvegianza. Il locale deve disponre di sufficiente ventilazione, quando l'apparecchioiene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altre combustibili. L'apparecchio va frequentemente pulito sua internamente che esternamente (ALMENO UNA

VOLTA AL MESE), rispettore comunque quanto espessamente indicato nelle istruzioni di manutenzione.

L'inosservanza delle norme di pulizia dell'apparecchio e della sostuzione e pulizia dei filtri compra rischi di incendi.

• E' severamente vietata la cottura flambè. - L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso. - La frittura deve essere fattasotto controlo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili dell'apparecchio possono divertare calde. • Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata. • Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quello previsto dai regolamenti delle autorità locali competenti. • L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. • Non utilizzato mai

l'apparecchio除去 the griglia montata correttamente! • Utilizzato solo le viti di fissaggio in dotazione con l'apparecchio per l'installazione o, se non in dotazione, acquistare il tipo di viti idoneo. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. • Quando questo apparecchio e altri apparecchi alimentati con un'energia che non sia elettricità sono in funzione contemporaneamente, la pressione negativa nellaStanza non deve superare 4 Pa (4 × 10-5 bar). • É importante conservare quello manuale per poterlo consultare in agli giorni. In caso di

vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute. Il

simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.

• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2;

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minuti anni oveghe il termine della cottura. Aumentare la velocità solo in caso di granità quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtering/carbone. Per Maintainere ben efficiente il filtering del grasso, pulirlo in caso di necessità. Per ottimizzazione e minimizzazione i rumori, utilizzare il diametro massimo del sistema di canalizzazione individato in quello manuale.

2. Utilizzazione

Utilizzazione del piano cottura

Ilsystemadi cottura ad induzione si basasul fenomeno fisico dell'induzione magnetica.La caratteristica fondamentale di tale systema è iltrasferimento diretto dell'energia dal generatore alla pentola.

Vantaggi: Se si paragona ai piani di cottura elettrici, il vostro piano ad induzione risulta essere:

• Piùsicuro: minore temperatura sulla superficie del vetro.
• Più rapido: tempi di riscaldamento del cibo inferiori.
• Più preciso: il piano reagisce immediatamente ai vosri comandi
• Più efficiente: il 90% dell'energia assorbita viene trasformata in calore. Inoltre, una voltaolta la pentola dal piano, la trasmissione del calore viene interrotta immediatamente, evitando inutili dispersioni di calore.

2.1 Recipienti per la cottura

Utilizzare solo pentole che riportano il symbolo

Important:

per evitare danni permanenti alla superficie del piano, non usare:

• recipienti con fondo non perfettamente piatto.
• recipienti metallici con fondo smaltato.
• recipienti con base ruvida, per evitare di graffiare la superficie del piano.
• non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano

2.1.1 Recipients preexistenti

La cottura a induzione utilizza magnetismo per essere calore. I recipienti devono quando contenere ferro. Potete verificare se il materiale della pentola è magnetico con una simplice calamita. Le pentole non sono adatte se non sono rilevabili magneticamente.

2.1.2 Diametri fondi pentola consigliati

IMPORTANT : se le pentole non sono delle dimensioni corrette le zone di cottura non si accendono

Per vedere il diametro minimo della pentola da utilizzato su agli singola zona, consultare la parte illustrata di questo manuale.

2.2 Risparnio energetico

Per ottenerile miglioririsultati si consiglia di:

• Utilizzare tegami e pentole con diametro del fondo uguali a quello della zona di cottura.
• Utilizzare sostanto pentole e tegami con fondi piatti.
• Dove possibile, tenere il coperchio sulle pentole durante la cottura
• Cuocere verdure, patate, ecc. con una piccola quantità d'acqua per ridurre il tempo di cottura.
• Utilizzare la pentola a pressione, riduce ulteriormente il consumo di energia e il tempo di cottura
• Posizione la pentola nel centro della zona di cottura disegnata sul piano.

Utilizzazione dell'aspiratore

Ilsystemadiaspirazionepuoessereutilizzatoin versione aspirante ad evacuationezesterna o filtrantearicircolo interno.

Versione aspirante

Fig. 7

I vapore vengono evacuiati versus l'esterno tramite una serie di tubazioni (da acquistare saparamente) fissate alla flangia di raccordo più in dotazione.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione:

• in caso di uscita rettangolare 222 × 89 ~mm
• in caso di uscita tonda 150 mm (*)

Per maggiori informazioni vedere la pagina relativaagli accessori della versione aspirante nella parte illustrata di questo manuale. Fig. 7cCollegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità. Si declina perché agli responsabilità in merito.

Usare un condotto il più corto possibile.

1 Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
Evitare cambiamenti drastici di sezione del condotto.

Versione filtrante

Fig. 8

L'aria aspirata verrà filtrata tramite apposti filtri grassi e filtri odori prima di essere riconvogliata nella stanza. Il prodotto viene fornito con tutto il necessario per un'installazione standard con l'uscita dell'aria nella parte frontale dello zoccolo del mobile. Il prodotto è dotato di un set di filtri odori. Per maggiori informazioni vedere la pagina relativaagli accessori della versione filtrante (nella parte illustrata di questo manuale).

Fig. 13b

Consultare i siti www.elica.com e www.shop.elica.com per verificare la gamma completa dei kit disponibili, per poter eseguire le diverse installazioni, sia in filtrante sua in aspirante.

3. Installazione

• L'installazione sia elettrica che meccanica, delve essere eseguita da personale specializzato.

L'elettrodomestico è realizato per essere incassato in un piano di lavoro spessore 2-6 cm, in caso di INSTALLazione TOP; 2,5-6 cm in caso di INSTALLazione FLUSH.

La distanza minima tra il piano di cottura e la parete deve essere di almeno 5 cm frontalmente, di almeno 4 cm lateralemente e di almeno 50 cm rispetto ai pensili superiori.

NB = Le distance suggerite sono indicative: nella progettazione degli spazzi vanno seguite leindicazioni del produttore della cucina.

3.1 Collegamento Elettrico

Fig.3 Scollegare l'apparecchio alla rete elettrica. L'installazione deve essere effettuata da personale professionalmente qualificato a conoscenza delle norme vigenti in materia d'installazione e sicurezza. Il costruttore declina agli responsabilità a persona, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capitolo. Il cavo di alimentazione deve essere sufficientamente lungo da permettere la rimozione del piano cottura dal piano di lavoro. Assicurarsi che la tension indicate sulla targhetta matricola posta sul fondo dell'apparecchio corrisponda a quella dell'abitazione in cui verrà installato. Non utilizzato prolonghe. Il cavo elettrico della terra deve essere 2cm più lungo rispettoagli altri cavi. Nel caso in cui I'elettrodomestico non sia dotato di cavo di alimentazione, utilizzarne uno con sezione dei conduttori

minimo 2.5 mm2 per potenza fino a 7200 Watt.; ), ), . In nessun punto il cavo deve raggiungere una temperatura di 50^ superiore alla temperature ambiente. L'apparecchio è destinato ad essere connesso permanente alla rete elettrica.

• Attenzione! Prima di ricollegare il circuito all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Nota: il prodotto è dotato di una funzione Power Limitation che permette di impostare una soglia massima di assorbimento (kw)

Il settaggio deve avvenire al momento del collegamento del prodotto alla rete elettrica o alla riconnessione della rete elettrica stessa (entro i 2 minuti successivi). Per la sequenza di settaggio del Power Limitation consultare quello manuale nella sezione Funzionamento.

3.3 Montaggio

Prima di iniziare con l'installazione:

• Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti, prima di procedere con l'installazione.

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.

• Verificare che all'interno dell'imballo non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.
• Verificare inoltre che in prossimità della zona di installmente sia disponibile una presa elettrica

Predisposizione del mobile per l'incasso:

• Il prodotto non può essere installato sopra dispositivi di raffreddamento, lavastoviglia, stufe, fornì, lavatrici e asciugatrici.
• Eseguire tutti i lavori di taglio del mobile prima di inserire il piano cottura e rimuovere accuramente trucoli o residiui di segatura.

IMPORTANTE: utilizzare un adesivo sigillante monocomponente (S), che abbia resistenza alle temperatura, fino a 250^ ; prima dell'infallazione le superfici da incollare devono essere pulite accuramente eliminando agli sostanza che potrebbe comprometterne l'adesione (es.: distaccanti, conservanti, grassi, oli, polveri, residui di vecchi adesivi etc.); il collante va distribuito uniformmente sull'intero perimetro della cornice; dopo l'incollaggio lasciare asciugare il collante per circa 24 ore.

Fig. 1b

Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.

Nota: per una corretta installmente del prodotto è consigliabile nastrare le tubazioni con un adesivo che abbia le seguenti caratteristiche:

• film elastico in PVC morbido, con adesivo a base acrilato
• che rispetti la normativa DIN EN 60454
  -ritardante di fiamma
• ottima resistenza all'invecchiamento
• resistente agli sbalzi di temperatura
• utilizzabile aasse temperature

4. Funzionamento

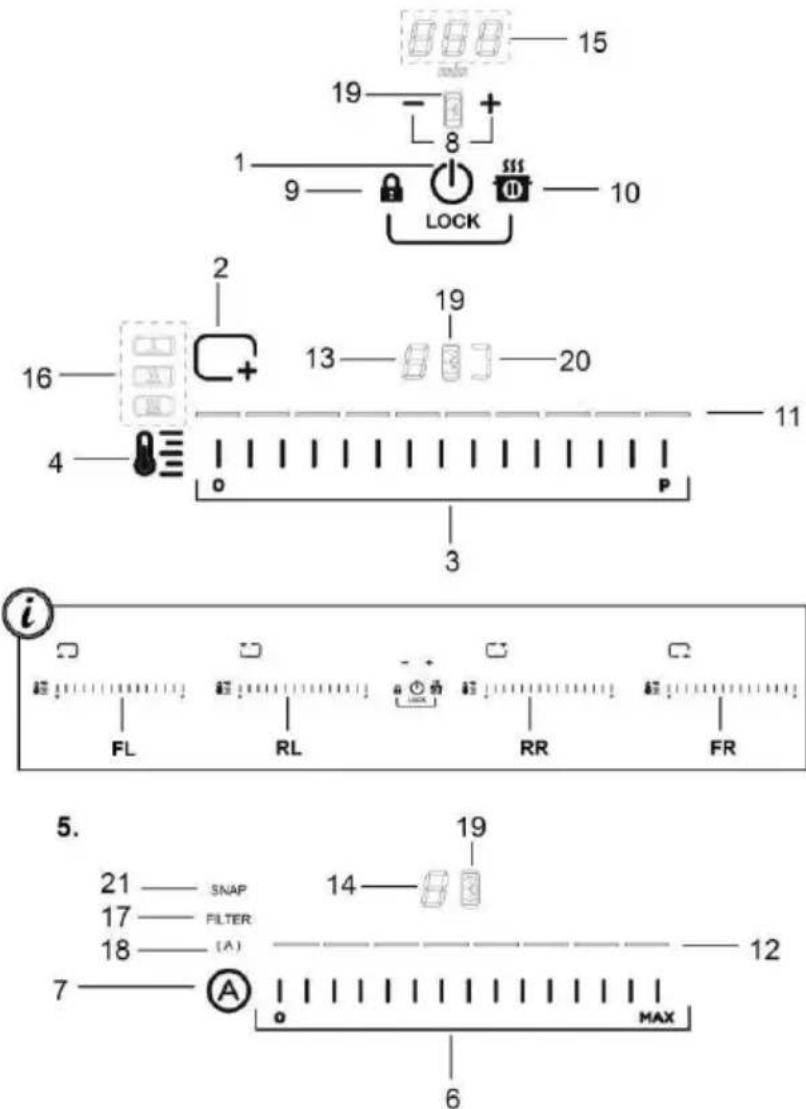

Pannello di controlo

Tasti

Display/LED

1. ON/OFF del piano cottura/ aspiratore per piano cottura
2. Indicatore posizione zona di cottura
3. Sezione zone di cottura Aumento/Diminuzione Power Level
4. Attivazione Temperature Manager
5. Tasti aspiratore
6. Sezione aspiratore
   Aumento/Diminuzione velocità (potenza) di
   aspirazione
7. Attivazione funzioni automatiche Reset saturazione filtri
8. Attivazione Timer Aumento/Diminuzione tempo Timer
9. Key Lock
   9+10. Child Lock

10. Pausa / Recall

11. Visualizzazione Power Level

12. Visualizzazione velocità (potenza) di aspirazione
13. Display zona di cottura
14. Display aspiratore
15. Display Timer
16. Visualizzazione Temperature Manager
17. Indicatore assistenza filtri
18. Indicatore funzione di aspirazione automatica
19. Indicatore Timer attivo
20. Indicatore Bridge attivo
21. Indicatore funzionamento con SNAP

UTILIZZO DEL PIANO COTTURA

Da sapere prima di iniziare:

Tutte le funzioni di quello piano di cottura sono progettate al fine di rispetto che più rigorose norme di sicurezza.

Per Anything:

• Alcune funzioni non si attivano, o si disattivano automaticamente, in assenza delle pentole sopra i fuochi o quando queste sono mal posizionate.
• In altri casi le funzioni attivate si disattivano automaticamente dopo pochi secondi quando la funzione selezionata necessita di una ulteriore impostazione che non viene data (ad es.: "Accendere il piano di cottura"enza "Selezionare la zona di cottura" e la "Temperatura di esercizio", oppure la "Funzione Lock" o quella "Timer").

! Attenzione! In caso (ad esempio) di utilizzo prolongato lo spegnimento della zona di cottura potrebbe non essere immediato perché in fase di raffreddamento; nel display delle zone di cottura, appeare il symbolo "had indicare che si è in questa fase.

Attendere che il display si spenga prima di avvincini alla zona di cottura.

Display zona cottura

nei display relativi alle aree di cottura, viene indicato:

Zona di cottura accesa	0
Power Level	1...9 P
Residual Heat Indicator	H
Pot Detector	-
Funzione Temperature Manager attiva	-
Funzione Child Lock attiva	L
Funzione Pausa	II
Funzione Automatic Heat UP	A

Caratteristiche del piano

Safe Activation

Il prodotto si attiva solo in presenza di pentole sulle zone di cottura: il processo di riscaldamento non si avvia o si interrompe in caso di assenza o rimozione delle pentole.

Pot Detector

Il prodotto rileva automaticamente la presenza di pentole sulle zone di cottura.

Safety Shut Down

Per ragioni di sicurezza agli zona cottura ha un tempo massimo di funzionamento che dipende dal livello di potenza impostato.

Allo spegnimento di una o più zona di cottura la presenza di calore residuo viene segnalata con apposto segnale visivo sul display della zona corrispondente, tramite il symbolo.

Funzionamento

Nota: Per attivare qualsiasi funzione è prima necessario attivare la zona desiderata

Accensione

Premere (sfiorare) ON/OFF piano cottura/ aspiratore La luce spia si accende ad indicare che il piano di cottura/ aspiratore è pronto per l'utilizzo Premere di nuovo per spegnere
Nota: Questa funzione è prioritaria su tutte le altre.

- Selezione delle zone di cottura

Sfiorare (premere la Barra di selezione (3) corrispondente alla zona di cottura desiderata.

9 Power Level

Il piano è dotato di 9 livelli di potenza
Sfiorare e scorrere con le dita lungo la Barra di selezione (3):
verso destra per augmentare il livello di potenza;
verso sinistra per diminuire il livello di potenza.

Power Booster

Il prodotto è dotato di un livello di potenza supplementare (oltre il livello, che rimane attivo per 10 minuti, dopodichè la potenza ritorna al livello precedente.

Sfiorare e scorrere con le dita lungo la Barra di selezione (3) (oltre il livello ed attivare il Power Booster Il livello Power Booster è indicato nel display della zona selezionata con il symbolo"

Bridge Zones

Le zone di cottura grazie alla funzione Bridge sono in grado di lavorare in modo combinato creando un'unica zona con lo stesso livllo di potenza. Tale funzione permette una cottura
omogenea con teglie e pentole di importanti dimensioni.
E' possibile utilizzato in abbinamento la zona di cottura
frontale "Master" con la correspondente sul retro
"Secondaria
(per verificare su quali zone è prevista esta funzione,
consultare la parte illustrata di questo manuale).

Per attivare la Funzione Bridge:

• selezionare contemporaneamente le due zone di cottura che si voglionio utilizzare

• l'indicatore Bridge (20) della zona di cottura "Secondaria" si illumina "

• tramite la Barra di selezione (3) della zona di cottura "Master sare possibile impostare il Livello (Potenza) di esercizio
• per disattivare la Funzione Bridge è sufficiente ripetere la stessa procedura di attivazione

Temperature Manager

Temperature Manager è una funzione che permette di settare la temperaura preimpostata, più adatta, per ottener il tipo di risultato che desiderate (consultare la tabella Temperature Manager alla fine di questo capitolo).

Selezionare la zona di cottura desiderata.

Premere una o più volte (4) per scegliere il livello piu idoneo tra quelli disponibili: 11.

	Melting*
	Warming*
	Simmer*
* Consultare la tabella Temperature Manager alla fine di\ questo capitolo.

• Premere ancora per spegnere.

Nel display della zona di cottura che sta lavorando in Temperature Manager compare il symbolo "

Key Lock

Il Key Lock permette di bloccare le impostazioni del piano, per impedire manomissioni accidentali, lasciando attive le funzioni più impostate.

Attivazione:

premere

• il LED sono sopra al tasting si illuminina, adindicare l'avvenuta attivazione

Ripetere I'operazione per disattivare.

Child Lock

Il Child Lock permette di evitare che i bambini possano
accidentally accendere le zone cottura e la zona
aspirante, inibendo l'attivazione di qualsiasi funzione.
Il Child Lock cui si èssere attivato solo con prodotto acceso ma
con zone di cottura (e zona aspirante) spente.

Attivazione:

• premere etenere premuti contemporaneamente

(9) e la (10), un segnale acustico indica che la funzione è attiva, e viene visualizzata una "L" nei display (13) e (14).

Ripetere I'operazione per disattivare.

Timer

La funzione Timer è un countdown che è possible impostare,anche contemporaneamente, su agli zona cottura (e sulla zona aspirante).

Al termine del periodo impostato le zone cottura (o la zona aspirante) si spengono automaticamente e l'utente viene avvertito con apposto segnale acustico.

Attivazione/Regolazione della funzione Timer per il piano cottura

• Selezionare la zona di cottura (potenza 0 )

• Premere - + (8) per accedere alla funzione Timer

• Regolare il tempo di durata del Timer: premere il selettore, per augmentare il tempo di spegnimento automatico. premere il selettore selettore, per diminuire il tempo di spegnimento automatico

Se lo si desidera, ripetere l'opération per le autres zone di cottura.

Nota: Ogni zona di cottura può essere impostato un Timer diverso; nel display (15) comparirà, per 10 secondi, il conto

alla rovescia dell ultima zona di cottura selezionata, dopodichè verrà visualizzato il conto alla rovescia con tempo minore.

Quando il timer ha terminato il conta alla rovescia viene emesso un segnale acustico (per 2 minuti, o smette premendo qualsiasti tasting del piano), nella display (15) lampeggia, con significolo "000

Notalalato del display della zona di cottura, con Timer in

uso,appare il symbolo (19)

Per lo spegnimento del Timer:

• selezionare la zona di cottura
• impostare il valore del timer a "W", tramite

Nota: la funzione rimane attiva se non si premono, nel fratto, altri tasti.

- Egg Timer

La funzione Egg Timer è un countdown indipendente dalle zone cottura (e dalla zona aspirante). L'Egg Timer si attiva premendo 8

Nota: per la regolazione della funzione Egg Timer seguire la stessa procedura della funzione Timer.

Quando il timer ha terminato il conta alla rovescia viene emesso un segnale acustico (per 2 minuti, o smette premendo qualsiasi tasting del piano), nella display (15) lampeggia, con significolo "000

Pausa

La funzione Pausa permette di sospendere qualsiasi funzione attiva sul piano, portando a zero la potenza di cottura.

Attivazione:

• premere
• viene visualizzata una "j" nei display (13).

Per disattivare la funzione:

Nota : questa operazione ripristina le condizioni del piano prima della pausa

• premere
• entro 10 secondi scorrere verso destra con le dita lungo la Barra di selezione (3), relativa alla zona di cottura 2 (FIG.19);

Nota : se I'operazione non viene eseguita in quello tempo la funzione pausa resta attiva.

Nota: se dopo 10 minuti, la Funzione Pausa non viene disattivata, il piano si spegne automaticamente.

Recall

La funzione Recall permette di recuperare tutte le impostazioni settate sul piano, in caso di spegnimento occidentale.

Attivazione:

• riaccendere il piano

entro 6 secondi dallo spegnimento

• premere

entro gli altri 6 secondi successivi

Automatic Heat UP

La funzione Automatic Heat UP permette di portare più velocemente a regime la potenza impostata; con esta funzione abbiamo il vantage di averere una cottura più rapida, ma除去 il rischio di bruciare i cibi, perché la temperature non ottrepassa quella del livello impostato.

Questa funzione è disponibile per i livelli di potenza 1 -8.

Attivazione:

• premere a lungo, sulla Barra di Sezione (3), la potenza desiderata
• viene visualizzata una "R" nel display (13).

Power Limitation

La funzione Power Limitation permette di impostare il funzionamento del prodotto limitandone l'assorbimento massimo.

Nota : il settaggio delve avvenire da piano spento, senza

premere il tasto, al momento del collegamento del piano cottura alla rete elettrica, o alla riconnessione della rete elettrica stessa, entro i 2 minuti successivi.

Per settare il Power Limitation :

• premere e tenere premuti a lungo i tasti all'emissione di un breve segnale acustico

• scorrere contemporanamente sugli slider FL e RL, da sinistra verso destra, poi mantenere premuto a lungo in corrispondenza delle lettere P, fino all'emissione di un breve segnale acustico

• il display Timer (15) minha simboli "CF6", ad indicate che è possibile eseguire il settaggio

• il display della zona FL在哪设置taggio corrente**

$$ \begin{array}{l} 0 = 7, 4 \mathrm {K W} \ 1 = 4, 5 \mathrm {K W} \ \end{array} $$

** di default il settaggio è impostato a 7,4 KW

• per cancellare l'impostazione del Power Limitation scorrere sullo slider FL
• da sinistra verso destra, per augmentare i Kw

• da destra verso sinistra, per diminiure i Kw

• per salvare la scelta effettuata premere i tasti, per 1 secondo;
  verra emesso un segnale acustico a confirmare l'avvenuto settaggio, e si esce alla funzione.

UTILIZZO DELL'ASPIRATORE

Accensione

Premere (sfiorare) ON/OFF piano cottura/ aspiratore La luce spia si accende ad indicare che il piano di cottura/aspiratore è pronto per l'utilizzo Premere di nuovo per spegnere

Nota: Questa funzione è prioritaria su tutte le altre.

• Accensione dell'aspiratore:
  Sfiorare (premere) la Barra di selezione (6) per attivare l'aspiratore
• Velocità (potenza) di aspirazione:

Sfiorare e scorrere con le dita lungo la Barra di selezione (6):

verso destra per aumento la velocità (potenza) di aspirazione (0-10);

verso sinistra per diminuire la velocità (potenza) di aspirazione (10-0);

- Timer

Attivazione/Regolazione della funzione Timer per l'aspiratore

• Selezionare l'aspiratore (velocità¹⁰).
• Premere (8) per adcedere alla funzione Timer (da qualsiasi velocità)
• Regolare il tempo di durata del Timer:

premere il selettore , per augmentare il tempo di spegnimento automatico
premere il selettore selettore , per diminuire il tempo di spegnimento automatico

nel display (15) viene visualizzato il conto alla rovescia,

Notalalato del display dell'aspiratore,con Timer inuso,

appare il symbolo (19)

Quando il timer ha terminato il conta alla rovescia viene emesso un segnale acustico (per 2 minuti, o smette premendo qualiasi tasting del piano), nella display (15) lampeggia, con significolo "000

Per lo spegnimento del Timer:

• selezionare la zona di cottura
  impostare il valore del timer a "B, tramite

Nota: la funzione rimane attiva se non si premono, nel fratto, altri tasti.

Indicatore di saturazione filtri

La cappa indica quando è necessario eseguire la manutenzione dei filtri:

Filtro grassi

ii LED "F478 accende

Filtro odori a carbone attivo

il LED "FILTER"(17) lampeggia

- Reset saturazione filtri

Dopo aver eseguito la manutenzione dei filtri (grassi e/o

carbone attivo) premere a lungo il tasting

il LED "Fist spagne, facendo ripartire il conteggio dell'indicatore.

- Attivazione indicatore saturazione filtering odori a carbone Attivo

Questo indicatore è normalmente disattivato.

Per attivarlo procedere come segue:

• accendere il piano aspirante tramite
• con motore di aspirazione e zone di cottura spente, premere

e mantenere premuto

• "Filter" si accende, poi si spegne, adindicare l'avvenuta attivazione.

- Disattivazione indicatore saturazione filtro odori a carbone attivo

ripetere l'operazione sopra descritta per l'attivazione;

"FILTER" lampeggia, poi si spegne adindicare l'avvenuta disattivazione.

- Funzionamento automatico

La cappa si accenderà alla velocità più idonea, adattando la capacità di aspirazione al livello di cottura massimo, utilizzato nelle zone di cottura.

Quando il piano cottura viene spento, la cappa adatta la sua velocità di aspirazione, diminuendola gradualmente, in modo da eliminare vapori ed odori residui.

Per attivare questa funzione:

Premere brevamente (7), il LED “(A)” (18) si illumina a mostare che la cappa sta lavorando in quesat modalità.

- Funzionamento automatico della cappa con SNAP®

Per il collegamento tra cappa e SNAP^® , consultare il manuale fornito con SNAP^® o visitare www.elica.com.

Note: SNAP^® è una unita di aspirazione ausiliaria in grado di funzionare insieme alla cappa.

Per attivare esta funzione:

Premere brevamente (7), il LED “(A)” (18) e il LED “SNAP” (21) si illuminano a mostare che la cappa sta lavorando in questa modalità.

L'apparecchio è predisisto per essere utilizzato in abbinamento ad un KIT sensore Window (non fornito dal produttore).

Installando il KIT sensore Window (soltanto nel caso di utilizzato in modalità ASPIRANTE), l'aspirazione dell'aria smetterà di funzionare ogni qualolta la finestra presente nella stanza, sui cui il KIT viene applicato, risulterà chiusa.

Il collegamento elettrico del KIT all'apparecchio deve essere effettuato da personale techniciano qualificato e specializzato.
Il KIT deve essere separamente certificato in accordo alle norme di sicurezza pertinenti al componente ed al suo impiego con l'apparecchio. L'infallazione deve essere effettuata in accordo alle regolamentiazioni per gli impianti domestici vigenti.

ATTENZIONE:

• il cablaggio del KIT da collegare all'apparecchio deve essere parte di un circuito certificato in bassissima tensione di sicurezza (SELV).
• il produttore di quello apparecchio declina agli responsabilità per eventuali inconvenienti, danni, incendi provocati da difetti e/o problemi di malfunzionamento e/o errata installatione del KIT.

Temperatura di esercizio (preimpostato)		Descrizione
S	Melting	Individua un livello di potenza adatto per sciogliere lentamente prodotti delicati perché compensetterne le caratteristiche sensoriali (cioccolato, burro ecc).
SS	Warming	Individua un livello di potenza adatto per permettere di mantenere in temperature le vostre pietanze in modo delicato, perché raggiungere temperature di ebollizione.
SSS	Simmer	Individua un livello di potenza adatto a sobbolire pietanze per tempi prolongati. Adatto per cuocere sughi di pomodoro, ragù, zuppe, minestroni,mantenendo un livello di cottura controllato (ideale per cotture a bagno-maria). Evita sgradevoli fuoriuscite del cibo o possibili bruciature sul fondo, tipiche di queste preparazioni. Utilizzare QUESTa funzione dopo aver portato ad ebollizione l'alimento.

4.1 Tabelle di potenza

Livello di potenza		Tipologia di cottura	Utilizzo livello (l'indicazione affianca l'esperienza e le abitudini di cottura)
Max potenza	Boost	Riscaldare rapidamente	Ideale per innalzare in breve tempo la temperature del cibo fino a veLOce ebollizione in caso di acqua o riscaldare velocemente liquidi di cottura
	8-9	Friggere - bollire	Ideale per rosolare, iniziare una cottura, friggere prodotti surgelati, bollire rapidamente
Alta potenza	7-8	Rosolare - soffriggere - bollire - grigliare	Ideale per soffriggere, mantenere bolliture vivo, cuocere e grigliare (per breve durata, 5-10 minuti)
	6-7	Rosolare - cuocere - stufare - soffriggere - grigliare	Ideale per soffriggere, mantenere bolliture leggere, cuocere e grigliare (per media durata, 10-20 minuti), preriscaldare accessori
Media potenza	4-5	Cuocere - stufare - soffriggere - grigliare	Ideale per stufare, mantenere bolliture delicate, cuocere (per lunga durata). Mantecare la pasta
	3-4	Cuocere - sobbollire - addensare - mantecare	Ideale per cotture prolongate (riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es acqua, vino, brodo, latte), mantecare pasta
	2-3	Cuocere - sobbollire - addensare - mantecare	Ideale per cotture prolongate (volumi inferiori al litro: riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es. acqua, vino, brodo, latte)
Bassa potenza	1-2	Fondere - scongelare - mantenere in caldo - mantecare	Ideale per ammorbidire il burro, fondere delicatamente il ciocolato, scongelare prodotti di piccole dimensioni
	1	Fondere - scongelare - mantenere in caldo - mantecare	Ideale per il mantenimento in caldo di piccole porzioni di cibo appena cucinate o tenere in temperatura piatti di portata e mantecare risotti
OFF	Potenza zero	Superficie di appoggio	Piano cottura in posizione di stand-by o spento (possibile presenza di calore residuo da fine cottura, segnalato con H-L-O)

4.2 Tabelle di cottura

Categoria di alimenti	Piatti o tipologia di cottura	Livello di potenza e andamento cottura
		Prima fase	Potenze	Seconda fase	Potenze
Pasta, riso	Pasta fresca	Riscaldamento dell'acqua	Booster-9	Cottura della pasta e mantenimento ebollizione	7-8
	Pasta fresca	Riscaldamento dell'acqua	Booster-9	Cottura della pasta e mantenimento ebollizione	7-8
	Riso lessato	Riscaldamento dell'acqua	Booster-9	Cottura della pasta e mantenimento ebollizione	5-6
	Risotto	Soffritto e tostatura	7-8	Cottura	4-5
Verdure, legumi	Lessate	Riscaldamento dell'acqua	Booster-9	Lessatura	6-7
	Fritte	Riscaldamento dell'olio	9	Frittura	8-9
	Saltate	Riscaldamento dell'accessorio	7-8	Cottura	6-7
	Stufate	Riscaldamento dell'accessorio	7-8	Cottura	3-4
	Soffritte	Riscaldamento dell'accessorio	7-8	Doratura del soffritto	7-8
Carni	Arrostо	Doratura carne con olio (se con burro potenza 6)	7-8	Cottura	4-5
	Ai ferri	Preriscaldamento della pentola	7-8	Grigliatura su entrambi i lati	3-4
	Rosolatura	Rosolatura con olio (se con burro potenza 6)	7-8	Cottura	7-8
	Umido/stufato	Rosolatura con olio (se con burro potenza 6)	7-8	Cottura	3-4
Pesce	Ai ferri	Preriscaldamento della pentola	7-8	Cottura	7-8
	Umido/stufato	Rosolatura con olio (se con burro potenza 6)	7-8	Cottura	3-4
	Fritto	Riscaldamento dell'olio o materia grassa	8-9	Frittura	7-8
Uova	Frittate	Riscaldamento della padella con burro o materia grassa	6	Cottura	6-7
	Omelette	Riscaldamento della padella con burro o materia grassa	6	Cottura	5-6
	Coque/sode	Riscaldamento dell'acqua	Booster-9	Cottura	5-6
	Pancake	Riscaldamento della padella con burro	6	Cottura	6-7
Salse	Pomodoro	Rosolatura con olio (se con burro potenza 6)	6-7	Cottura	3-4
	Ragù	Rosolatura con olio (se con burro potenza 6)	6-7	Cottura	3-4
	Besciamella	Preparazione della base (sciogliere burro e farina)	5-6	Portare a leggera ebollizione	3-4
Dolci, creme	Crema pasticcera	Portare latte in ebollizione	4-5	Mantenere leggera ebollizione	4-5
	Budini	Portare latte in ebollizione	4-5	Mantenere leggera ebollizione	2-3
	Riso al latte	Scaldare latte	5-6	Mantenere leggera ebollizione	2-3

5. Manutenzione

Manutenzione del piano di cottura

Attenzione! Prima di qualiasi operatione di pulizia o manutenzione, assicurarsi che le zone di cottura siano spente e che la spia di individazione calore sia scomparsa.

5.1 Pulizia

Il piano cottura va pulito dopo agli utilizzato.

Important:

Non utilizzato spugne abrasive, pagliette. Il loro impiego, col tempo, potrebbe rovinare il vetro.

Nonutilizzare detergenti chimici irritanti, quali spray per forn o smacchiatori.

Dopo agli uso, lasciare raffreddare il piano e pulirlo per rimuovere incrostazioni e macchie dovute a residui di cibo.

Zucchero o alimenti ad alto contento zuccherino danneggiano il piano cottura e vanno rimossi immediatamente.

Sale, zucchini e sabbia potrebbero graffiare la superficie del vetro.

Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano (attenersi alle indicazioni del Fabbricante).

NON UTILIZZARE PULITRICI A GETTO DI VAPORE!!!

Important:

In caso di fuoriuscite accidentali e abbondanti di liquidi delle pentole è possible intervenireattraverso la valvola di scarico, posta sulla parte inferiore del prodotto, in modo da poter eliminare agli residuo e poter eseguire una pulizia con la massima sicurezza igienica.

Fig. 16

Per una pulizia più completeness ed approfondita si cui rimuovere completeness la vasca inferiore

Fig. 18a - 18b

Pulizia della griglia metallica:

La griglia deve essere lavata a mano con acqua calda e detergente neutro ed asciugata accuratamente per evitare fenomeni di ossidazione.

Manutenzione dell'aspiratore

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi.

NON UTILIZZARE ALCOOL!

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri indicaQLsta necessita), con detergenti non aggressivi, manualemente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie ilhetto antigrasso metallico cui soloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Fig. 15

Filtro Ai Carboni Attivi - Ceramico (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura.

Il prodotto è dotato di un set di filtri odori. La saturazione dei filtri odori si verifica molto più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrlo grassi. I filtri odori sono nelle rigenerati termicamente agli 2/3 mesi inorno preriscaldato a 200^ per 45 minuti. La corretta rigenerazione assicura un'efficacia di filtraggio costante per 5 anni.

Fig. 17-17a-17b-17c

5.2 Ricerca guasti

CODICE INFORMATIVO	DESCRIZIONE	POSSIBILI CAUSE	SOLUZIONE
E2	La zona comandi si spegne per temperatura troppo elevata	La temperature interna delle parti elettroniche è troppo alta	Aspettare che il piano si raffreddi prima di riutilizzarlo
ERR03+ segnale sonoro	Viene rilevata un'attivazione continua (permanente) del tasting. L'interfaccia si spegne dopo 10 secondi.	Acqua, pentole o utensili da cucina, sopra l'interfaccia utente.	Pulire la superficie, rimuovere eventuali oggetti dal piano.
Per tutte le autresegnalazioni di erre(R E ... U ...)	Chiamare il servizio assistenza tecnica e comuncare il codice di erre

5.3 Servizio assistenza

Prima di contattare il Servizio Assistenza

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Ricerca guasti".

2.Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato ovviato.

Se loro suddetti controli l'inconveniente permane, contattare il Servizio Assistenza più vicino.

Quando il piano cottura viene spento, la cappa adatta la sua velocità di aspirazione, diminuendola gradualmente, in modo da eliminare vapori ed odori residui.

BvI pHkunhI icke Kocy yin:

pikemalt alla nupp A

:Timer ci gill sio sa c, baiol

aibj jn jn jn + jnnn n nn

alibl C, yilul 1yill jua glbcinai

gbln gnaaal nss s jra aee

i:alis Cg, jaiyababia Jbua Saj:abla
jayl lll 10 aol ybaa (15) aal a
e jll all jcb! paa aag aabn pa ababia

Bridge Zones

(1) Bridge) 2000000000000000000000000000000000000000000000000000000000000000

5yS11 2x21 C13 2x21 gill

（）

《Master》

«Secondary»

yulil 10000000000000000000000000000000000000000000000000000

:Bridge j

gaii

》《艾吉尼》艾吉尼（20）

yjill 3)

Jill (5) 8

Buiill 1r! rss Bridge yll Buii

Temperature Manager

(Thermperature Manager) 8 j k
J a 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

yall ibin j

(4)

	*السلام
	*السلام
	*السلام
Temperature *السلام *السلام *السلام * * Manager

clibyl 1jol jol jol bial

Jll Jll (Temperature Manager)

gabla

Safe Activation

y. gall glbln 1e gllg jd yjdd jdi jssill bii

(Pot Detector)

gabll gilg jc lglg 15g 1gall

Safety Shut Down

gblia jia hbia J5 Jaal gai 12 dllia xu, jao yj
abuaaill jiaiil o jy suiu lgl 2naiy gai baiiall oia jlc

/aball gabll 1 j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j

#

(3) 1521 bai (bai) jai

Power Level 9
