MANUALE UTENTE PPX1000 EGO

AVVERTENZAI! Per garantire sicurezza e affidabilità, tutte le riparazioni e sostituzioni devono essere eseguite da un tecico qualificato.

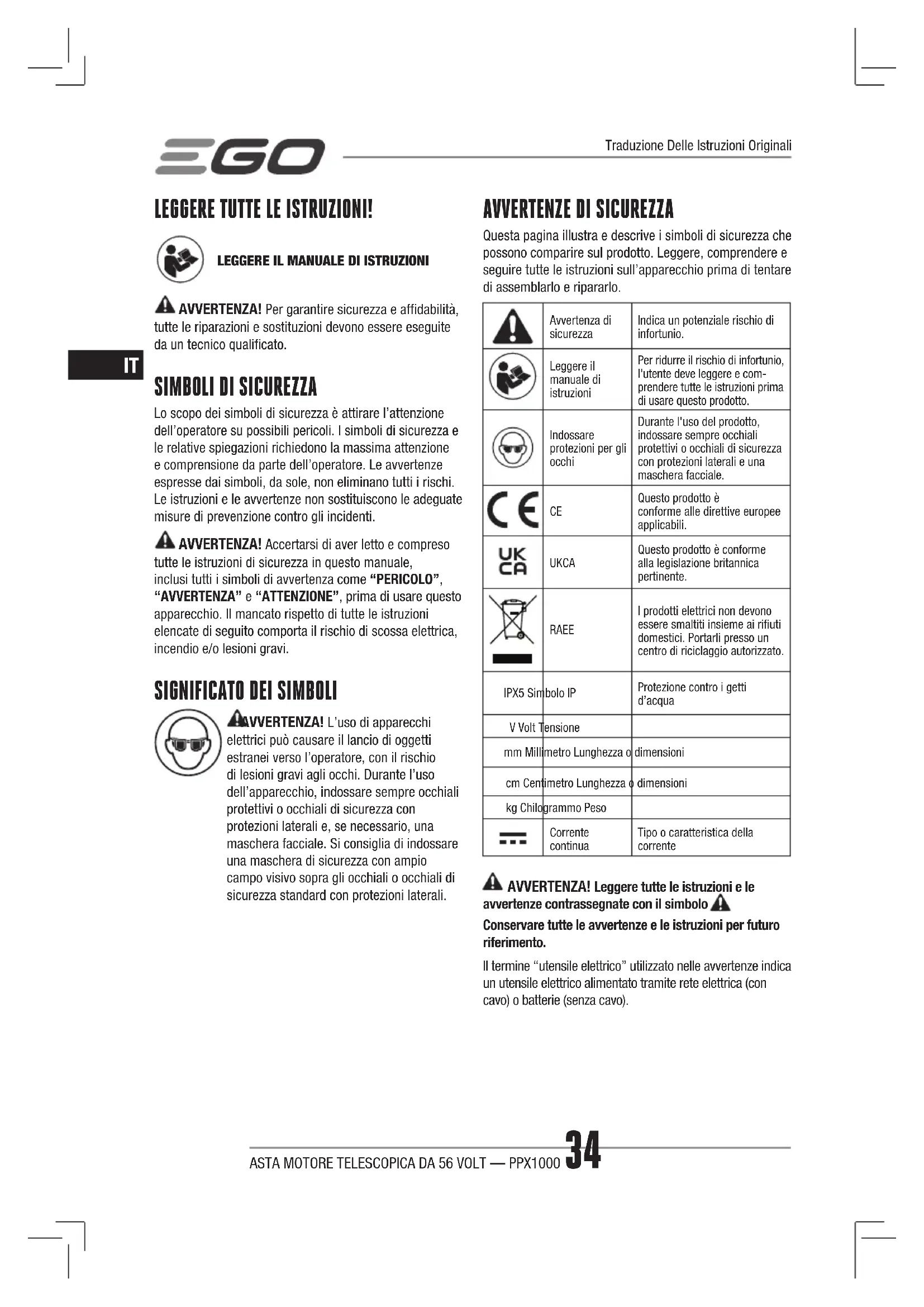

SIMBOLI DI SICUREZZA

Lo scopo dei symboli di sicurezza è attirare l'attenzione dell'operaatore su possibili pericoli. I symboli di sicurezza e le relative spiegazioni richiedono la massima attenzione e comprenzione da parte dell'operaatore. Le avventenze esprese dai symboli, da sole, non eliminano tutti i rischi. Le istruzioni e le avventenze non sostituiscono le adeguate misure di prevenzione contro gli incidenti.

AVVERTENZA! Accertarsi di aver fatto e compreso tutte le istruzioni di sicurezza in quello manuale, inclusi tutti i simboli di avventenza come "PERICOLO", "AVVERTENZA" e "ATTENZIONE", prima di usare quello apparecchio. Il mancato rispetto di tutte le istruzioni elencate di seguito comporta il rischio di scossa elettrica, incendio e/o lesioni gravi.

SIGNIFICATO DEI SIMBOLI

AVVERTENZA! L'uso di appearecchi elettrici cui causare il lancio di oggetti estranei verso l'operatore, con il rischio di lesionsi graviagli occhi. Durante I'uso dell'apparecchio, indossare sempre occhiali protettivi o occhiali di sicurezza con protezioni laterali e, se necessario, una maschera facciale. Si consiglia di indossare una maschera di sicurezza con ampio Campo visivo sopra gli occhiali o occhiali di sicurezza standard con protezioni laterali.

AVVERTENZE DI SICUREZZA

Questa pagiona illustra e descrive i symboli di sicurezza che possono comparire sul prodotto. Leggere, comprendere e seguire tutte le istruzioni sull'apparecchio prima di tentare di assemblarlo e ripararlo.

A	Avvertenza di sicurezza	Indica un potenziale rischio di infortunio.
	Leggere il manuale di istruzioni	Per ridurre il rischio di infortunio, l'utente deve leggere e come-prerendere tutte le istruzioni prima di usare quello prodotto.
	Indossare protezioni per gli occhi	Durante l'uso del prodotto, indossare sempre occhiali protettivi o occhiali di sicurezza con protezioni laterali e una maschera facciale.
CE	CE	Questo prodotto è conforme alle direttive europee applicabili.
UKCA	UKCA	Questo prodotto è conforme alla legislazione Britannica pertinente.
	RAEE	I prodotti elettrici non devono essere smalitti insieme ai rifiuti domestici. Portarli presso un centro di riciclaggio autorizzato.
IPX5 Simbolo IP		Protezione contro i getti d'acqua
V Volt Tensione
mm Millimetro Lunghezza o		dimensioni
cm Centimetro Lunghezza o		dimensioni
kg Chilogrammo Peso
Corrente continua		Tipò o caratteristica della corrente

AVVERTENZA! Leggere tutte le istruzioni e le awertenze contrassegnate con il symbolo

Conservare tutte le avventenze e le istruzioni per futuro riferimento.

Il termine "utensile elettrico" utilizzato nelle avventenze indica un utensile elettrico alimentato tramite rete elettrica (con cavo) o batterie (senza cavo).

Avertenze di sicurezza comuni a tutti gli utensili elettrici - Sicurezza dell'area di lavoro.

• Mantenere l'area di lavoro pulita e ben illuminata. Il disordine e la scarsa illuminazione favoriscono gli incidenti.
  Non usare l'utensile elettrico in atmossere explosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici creano scintille che possono incendiare polveri o fumi.
• Durante l'uso dell'utensile elettrico, tenere a distanza i bambini e le persone presenti. Le disturazioni possono far perdere il controlo dell'utensile.

Avertenze di sicurezza comuni a tutti gli utensili elettrici - Sicurezza elettrica.

Le spine degli utensili elettrici devono essere adatte al tipo di presa. Non modificare la spina in alcun modo. Non usare adattatori con gli utensili elettrici dotati di messa a terra (collegati a massa). L'uso di spine originali correspondenti al tipo di presa riduce il rischio di scossa elettrica.
- Evitare il contatto del corpo con superfici collegate a terra come tubi, radiatori, fornelli elettrici e frigoriferi. Il rischio di scossa elettrica augmente se il proprio corpo è collegato a terra.
Non esporre gli utensili elettrici a pioggia o umidità. L'infiltrazione di acqua all'internalo un utensile elettrico augmente il rischio di scossa elettrica.
Non utilizzato il cavo in modo improprio. Non usare il cavo per trasportare, tirare o scollegare l'utensile elettrico alla presa di corrente. Tenere il cavo al riparo da calore, olio, bordi taglienti o parti in movimento. La presenza di cavi danneggiati o aggrovigliati aumento il rischio di scossa elettrica.
- Durante l'uso di un utensile elettrico all'aperto, utilizzare una prolonga idonea per ambienti esterni. L'uso di un cavo idoneo riduce il rischio di scossa elettrica.
Se è necessario lavorare in un luogo umido, utilizzato un circuito elettrico dotato di interruptore differenziale. L'uso di un interruptore differenziale (RCD) riduce il rischio di scossa elettrica.

Avertenze di sicurezza comuni a tutti gli utensili elettrici - Sicurezza personale.

• Durante l'uso di un utensile elettrico, prestare sempre la massima attenzione e utilizzato il buon senso. Non usare un utensile elettrico se si è stanchi o tutto l'effetto di droghe, alcol o farmaci. Anche un solo momento di disattenzione durante l'uso dell'utensile elettrico può provocare gravi infortuni.

• Indossare dispositivi di protezione individuale. Indossare sempre protezioni per gli occhi | dispositivi di protezione individuale come maschere antipolvere, calzature antiscivolo, caschi e cuffie per le orecchie, se utilizzati quando le circostanze lo richiedono, riducono il rischio di infortuni.
  Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia in posizione di arresto prima di sollevare, trasportare o collegare l'utensile elettrico alla presa di corrente e/o alla batteria. Per ridurre il rischio di incidenti, non trasportare gli utensili elettrici tenendo le dità sull'interruttore e non collegarli alla fonte di alimentazione se l'interruttore è in posizione di avvio.
  Rimuovere eventuali chiavi di regolazione o avvitamento prima di avviare l'utensile elettrico. Una chiave rimasta insertita in un elemento mobile dell'utensile elettrico cui provocare infortuni.

Non allungarsi eccessivamente. Tenere i piedi a;.
contatto con il pavimento e mantenere sempre l'equilibrio.Cio assicura un miglior controlo dell'utensile elettrico in situazioni impreviste.

Vestirsi in modo adeguato. Non indossare indumenti ampi o gioielli. Tenere capelli, indumenti e quanti lontani delle parti in movimento. Indumenti ampi, gioielli o capelli lunghi posso rinanere impigliati nelle parti in movimento.
- Se sono disponibili dei dispositivi per l'estrazione e la raccolta della polvere, assicurarsi che siano collegati e utilizzati correttamente. L'uso di tali dispositivi può ridurre i rischi connessi alle polveri.
Non lasciare che la familiarità con l'apparecchio (derivata da un uso frequente) abbassi il livello di attenzione. Anche una minima restrazione può causare gravi infortuni.

Avertenze di sicurezza comuni a tutti gli utensili elettrici - Uso e manutenzione dell'utensile elettrico.

Non forzare l'utensile elettrico. Utilizzare l'utensile più adatto al lavoro da svolgere. Un utensile elettrico corretto è più sicuro ed efficace al regime per cui è stato progettato.
Non usare l'utensile elettrico se l'interruttore non funziona correttamente. Un utensile elettrico che non cui quere assere controllato dall'interruttore è pericoloso e delve essere riparato.
- Scollegare la spina alla presa di corrente e/o rimuovere il gruppo batteria prima di regolare o riporre l'utensile elettrico o di sostituire gli accessori. Tali misure preventive riducono il rischio di avvio accidentale dell'utensile elettrico.

• Riporre gli utensili elettrici fuori alla portata dei bambini e non permetterne l'uso a persona che non hanno familiarità con l'appareccchio o con queste istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persona non competenti.

• Mantenere gli utensili elettrici in buono stato. Verificare che le parti mobili non siano disallinate o inceppate, che i componenti non siano danneggiati e che non siano presenti altri problemi che potrebbero pregiudicare il corretto funzionamento dell'utensile elettrico. Se l'utensile elettrico è danneggiato, farlo riparare prima di utilizzarlo nuovamente. Molti incidenti sono provocati da utensili elettrici in cattive condizioni.

• Mantenere gli accessori di taglio puliti e affilati. Un'adeguata manutenzione e affilatura degli accessori da taglio riduce il rischio di inceppamento e facilitita il controllo dell'utensile elettrico.

• Usare l'utensile elettrico, gli accessori, le punte ecc. conformmente a queste istruzioni, tenendo conte delle condizioni dell'area di lavoro e del tipo di lavoro da svolgere. L'uso dell'utensile elettrico per operazioni diverse da quale per cui è progettato può comportare situazioni di pericolò.
• Mantenere le impugnature e le superfici di presa ascuitte, pulite e prive di olio o grasso. Impugnature e superfici di presa scivolose non garantisco l'uso sicuro e il controlo dell'utensile in situazioni impreviste.
  L'asta motore telescopia da 56 V PPX1000 è progettata per essere utilizzata esclusivamente con i seguenti accessori EGO, e con quelli introdotti in futuro da EGO per l'uso con但这a alla motore telescopia.

ACCESSORIO NUMERO MODELLO

Accessorio tagliasiepi PTX5100

Accessorio potatore PSX2500

Avverenze di sicurezza comuni a tutti gli utensili elettrici - Uso e manutenzione della batteria.

• Ricaricare la batteria esclusivamente con il caricabatteria specificato dal costruttore. Un caricabatteria adatto a un tipo tipo di gruppo batteria comporta il rischio di incendio se utilizzato con gruppi batteria di tipo diverso.
  I gruppi batteria devono essere utilizzati esclusivamente con gli utensili per cui sono progettati. L'uso di altri gruppi batteria comporta il rischio di incendio e infortunio.
• Quando il gruppo batteria non è in uso, tenerlo lontano da piccoli oggetti metallici, ad esempio

graffette, monete, chiavi, chiodi, viti ecc. poiché potrebbero create un collegamento tra i due terminali. Il cortocircuito dei terminali della batteria comporta il rischio di incendio o usioni.

L'utilizzo improprio può causare fuoriuscite di liquido alla batteria: evitare il contatto con tale liquido. In caso di contatto accidentale, lavare con acqua. Se il liquido entra a contatto con gli occhi, consultare un medico. Il liquido fuoriuscito alla batteria può causare irritazioni o usioni.
Non usare gruppi batteria o utensili danneggiati o modificati. Le batterie danneggiate o modificate possono manifestare comportamenti imprevisti, con il rischio di incendio, esplosione o infortunio.
Non esporre il gruppo batteria o l'utensile a fiamme o temperature excessive. L'esposizione a fiamme o temperature superiore a 130^ comporta il rischio di esplosione.
- Rispettare tutte le istruzioni relative alla ricarica e non ricaricare il gruppo batteria o l'utensile a temperature diverse da quale specificate nelle istruzioni. Una ricarica eseguita in modo improprio o a temperature diverse da quale specificate più danneggiare la batteria e;aumentare il rischio di incendio.

Avverenze di sicurezza comuni a tutti gli utensili elettrici - Riparazioni.

• Affidare la riparazione dell'utensile a personale qualificato eutilizzare esclusivamente parti di ricambio identiche. Ciò garantisce la sicurezza dell'utensile elettrico.
  Non riparare gruppi batteria danneggiati. La riparazione dei gruppi batteria deve essere effettuata esclusivamente dal costruttore o da un centro di assistenza autorizzato.
  In caso di situazioni non contemplate in quello manuale, agire con cautela e usare il buon senso. Contattare il centro di assistenza EGO per assistenza

CONSERVARE QUESTE ISTRUZIONI ULTERIORI AVVERTENZE DI SICUREZZA SPECIFICHE SONO RIPORTATE NEL MANUALE DI ISTRUZIONI DELL'ACCESSORIO APPLICABLE

SPECIFICTECnicHE

Tensione	56 V ---
Temperatura di funzionamento raccomanda data	Da -10°C a 40°C
Temperatura di conservazione raccomanda data	Da -20°C a 70°C
Peso 3,9 kg

DESCRIZIONE

DESCRIZIONE DELL'ASTAMOTORE TELESCOPICA (Fig.A)

1. Impugnatura posteriore
2. Linguetta di bloccaggio
3. Anello di trasporto
4. Impugnatura anteriore
5. Ghiera di bloccaggio
6. Pulsante di rilascio dell'asta
7. Manopola di bloccaggio
8. Attacco
9. Tubo telescopico
10. Interruttore a velocità variable
11. Supporto per utensile
12. Tracolla
13. Meccanismo di espulsione
14. Dispositivo di chiusura
15. Pulsante di rilascio della batteria
16. Porta-chiave
17. Chiave combinata

CONTENUTO DELL'IMBALLAGGIO (FIG. A)

ASSEMBLAGGIO

AVERTENZA! In caso di componenti danneggiati o mancanti, non usare l'apparecchio finché i componenti non vengono sostituiti. L'uso dell'apparecchio con componenti danneggiati o mancanti comporta il rischio di lesioni gravi.

AVVERTENZA!! Rimuovere il gruppo batteria dall'apparecchio quando non è in uso e prima delle operazioni di assemblaggio, regolazione e pulizia.

INSTALLAZIONDE DELL'ACCESSORIO SULL'ASTAMOTORE TELESCOPICA

AVVERTENZA! Leggere e comprehende

integralmente il manuale di istruzioni di agli accessorio opzionale installabile su questa asta motore telescopica, e rispetto delle avventenze e le istruzioni. Il mancato rispetto di tutte le istruzioni comporta il rischio di scossa elettrica, incendio e/o lesioni gravi.

AVVERTENZA! L'asta motore telescopica da

56 V PPX1000 è progettata per essere utilizzata escludivamente con gli accessori EGO specificati in quello manuale e quelli introdotti in futuro da EGO per l'uso con但这a alla motore telescopia. L'uso di altri accessori non autorizzati comporta il rischio di danni e lesioni gravi.

AVVERTENZA! Non installare, rimuovere o regolare un accessorio quando l'asta motore telescopia è in funzione o con la batteria installata. In caso contrario, sussiste il rischio di lesioni gravi.

L'accessorio sicollege all'a stamotore telescopia tramite undispositivo di raccordo.

1. Arrestare il motore e rimuovere il gruppo batteria.
2. Allentare la manopola di bloccaggio.
3. Allineare la freccia sull'asta dell'accessorio con l'indicatore di allineamento sul raccordo e spingere l'asta dell'accessorio nel raccordo fino al "clic". Il raccordo deve essere inserito completenessi fino alla linea di riferimento sull'asta (Fig. B).

B-1	Pulsante di rilascio dell'asta	B-4	Linea di riferimento
B-2	Indicatore di allineamento	B-5	Manopola di bloccaggio
B-3	Simbolo della freccia

1. Tirare l'asta dell'accorso per verificare che sia fissata saldamente nel raccordo. In caso contrario, spingere l'asta dell'accorso nel raccordo finché non si incastra in posizione.
2. Serrare la manopola di fissaggio.

AVVERTENZA! Accertarsi che la manopola di fissaggio si serrata completeness prima di usare l'apparecchio; controllare periodicamente che sua serrata durante l'uso per evitare lesions gravi.

RIMOZIONE DELL'ACCESSORIO DALL'ASTA MOTORE TELESCOPICA

1. Arrestare il motore e rimuovere il gruppo batteria.
2. Allentare la manopola di bloccaggio.
3. Tenere premuto il pulsante di rilascio dell'asta ed estrarre l'asta dell'accessorio tirandola.

INSTALLAZIONDE DELLA TRACOLLA (Fig. C)

Premere il moschettone della tracolla per aprirlo e fissarlo all'anello di trasporto.

ESTENSIONDELTUBOTELESCOPICO

L'apparecchio è dotato di un tubo telescopico che può essere esteso fino a 960 mm.

La ghiera di bloccaggio permette di bloccare il tubo telescipico alla lunghezza desiderata.

1. Per allungare il tubo telescopico, ruotare la ghiera di bloccaggio verso il symbolo del lucchetto aperto. Il tubo telescopico scorrera liberamente (Fig. D).

D-1

Ghiera di bloccaggio

D-2

Indicatore limite massimo

1. Tirare il tubo telescopico fino alla lunghezza desiderata.
2. Per bloccare il tubo telescopico in posizione, ruotare la ghiera di bloccaggio versus il symbolo del lucchetto chiuso.

AVERTENZA! Prestare attenzione durante l'operazione per evitare lesioni a dita e mani.

UTILIZZO

AVVERTENZA! La familiarità con questo apparecchio non deve renderè l'operaore disattento. Anche un solo momento di disattenzione comporta il rischio di lesioni gravi.

AVERTENZA! Indossare sempre protezioni per gli occhi per evitare il rischio di oggetti proietti versus gli occhi dell'operaatore e altre lesioni gravi.
AVERTENZA! Non usare accessori non raccomandi dal costruttore dell'apparecchio. L'uso di accessori non raccomandi comporta il rischio di lesioni gravi.

Il prodotto più essere usato sulla pioggia.

INSTALLAZIONE/RIMOZIONE DEL GRUPPO BATTERIA

NOTA: ricaricare completeness il gruppo batteria prima del primo utilizzato.

Installazione

Allineare i rilevi sul gruppo batteria con le scanalature di assemblaggio e premere il gruppo batteria fino al "clic" (Fig. E).

E-1

Scanalatura di assemblaggio

E-2

Sporenza

Scollegamento

Premere il pulsante di rilascio della batteria ed estrarre il gruppo batteria (Fig. F).

AVVERTENZA! Per evitare lesions gravi, rimuovere sempre il gruppo batteria e tenere le mani lontane alla linguetta di bloccaggio e dall'interruttore durante il

trasporto dell'apparecchio.

TRACOLLA

Per un funzionamento miglior e sicuro e non concentrare il peso dell'apparecchio sulle braccia, indossare la tracolla sulla spalla come illustrato in Fig. G. Regolare la tracolla per una posizione di lavoro confortevole.

Sono disponibili due modalità di rimozione della tracolla. è possibile sfilarla direttamente da lalla spalla (Fig. H) o premere il moschetone della tracolla e separarla dall'anello di trasporto fissato sull'asta (Fig. I).

AVVERTENZA! La tracolla funzionaanche da meccanismo di rilascio rapido in situazioni di pericolo. In caso di emergenza, sfilarla immediatamente alla spalla, independentemente alla sua modalità di fissaggio.

IMPUGNATURA DELL'ASTA MOTORE TELESCOPICA

L'asta motore telescopia è dotata di un avanzato sistema a due interrottore (Fig. J). Ciacun interrottore può essere arrestare l'apparecchio in modo indipendente. Questo innovativo sistema a doppio controllo consente un utilizzo ergonomico durante qualsiasi operazione (Fig. K e L).

AVVIO/ARRESTO DELL'ASTA MOTORE TELESCOPICA

Avvio dell'asta motore telescopica

Spostare la linguetta di bloccaggio in avanti e premere l'interruttore a velocità variabile per avviare l'asta motore telescopica. Aumentare la pressione sull'interruttore per aumentare la velocità dell'accessorio installato.

Arresto

Rilasciare l'interruttore a velocità variabile e la linguetta di bloccaggio.

MANUTENZIONE

AVERTENZA! Per la riparazione dell'apparecchio, usare esclusivamente parti di ricambio identiche. Ispezionare l'apparecchio e sottomorlo a regolare manutenzione. Per garantire sicurezza e affidabilità, tutte le riparazioni e le sostuzioni devono essere seguite da un tecnico qualificato.
AVVERTENZA! Prima di ispezionare, pulire o regolare l'apparecchio, arrestare il motore, attendere che tutte le parti mobili si arrestino e rimuovere il gruppo batteria. Il mancato rispetto di queste istruzioni comperta il rischio di lesioni gravi o danni materiali.
A NOTE: Prima di agli utilizzato, ispezionare l'intero apparecchio per verificare che nessun elemento sia mancante e non siano presenti componenti danneggiati o allentati, ad esempio viti, bulloni, cappucci, ecc. Serrare saldamente tutti i dispositivi di fissaggio e non usare l'apparecchio finché tutti i componenti mancanti o danneggiati non vengono sostuiti. Contattare il servizio

cliento un tecnico qualificato.

MANUTENZIONE GENERALE

Evitare l'uso di solventi durante la pulizia delle parti in plastica. La maggior parte dei materiali plastici cui èssere danneggiata da diversi tipi di solventi in commercio. Usare un panno pulito per rimuovere sporcizia, polvere,olio, grasso, ecc.

PULIZIA DELL'ASTA MOTORE TELESCOPICA

1. Arrestare il motore e rimuovere il gruppo batteria.
2. Rimuovere sporcia e detriti dall'asta motore telescopia usando un panno inumidito con del detergente neutro.

NOTA: non usare detergenti aggressivi sulle superfici esterne in plastica o sull'impugnatura perché possono essere danneggiata da alcuni oli aromatici, come pino e limone.

CONSERVAZIONE DELL'ASTA MOTORE TELESCOPICA

1. Rimuovere il gruppo batteria dall'asta motore telescopica prima di riporla.
2. Rimuovere tutti i materiali estranei dall'asta motore telescopica.
3. Conservarla in un luogo inaccessibile ai bambini.
4. Tenerla al riparo da agenti corrosivi, ad esempio sostanze chimiche per il giardinaggio e sale per disgelo.

Protezione dell'ambiente

Non smaltire apparecchi elettrici,
caricabatteria e batterie/batterie
ricaricabilli insieme ai rifiuti indifferenziati!
