Tipo di prodotto	Spazzatrice industriale
Marca	Kärcher
Modello	KM 130300 R Bp
Dimensioni (L x l x H)	2040 x 1330 x 1430 mm
Peso (senza batteria)	840 kg
Peso (con batteria)	1300 kg
Alimentazione	Batteria 36 V, 360 Ah (Pacco batteria opzionale)
Larghezza di spazzamento (con spazzola laterale)	1300 mm
Larghezza di spazzamento (senza spazzola laterale)	1000 mm
Capacità di spazzamento	Fino a 9100 m²/h (con spazzola laterale)
Volume del contenitore della polvere	300 L
Pendenza massima (nel senso di marcia)	14 %
Velocità di avanzamento (avanti e indietro)	7 km/h
Tipo di olio idraulico	HV 46
Quantità di olio idraulico (serbatoio)	20,5 L
Superficie del filtro antipolvere	5,2 m²
Livello di pressione acustica (LpA)	75 dB(A)
Livello di potenza acustica garantito	93 dB(A)
Funzioni principali	Spazzamento con spazzola rotante e spazzola laterale, aspirazione, scarico idraulico del contenitore
Sicurezza	Contatto sedile, freno di stazionamento, tetto di protezione opzionale, arresto automatico
Manutenzione	Pulizia quotidiana del filtro, manutenzione settimanale, sostituzione delle spazzole secondo usura
Ricambi e riparabilità	Filtro, spazzole, batterie, guarnizioni, fusibili disponibili tramite SAV Kärcher

Domande frequenti - KM 130300 R Bp Kärcher

Cosa fare se l'apparecchio non avanza o solo lentamente?

Verificare che l'operatore sia seduto correttamente (contatto sedile attivato), che il freno di stazionamento sia rilasciato, che la batteria sia carica e che nessun filo o nastro si sia avvolto attorno alle spazzole. Se il problema persiste, contattare il servizio post-vendita Kärcher.

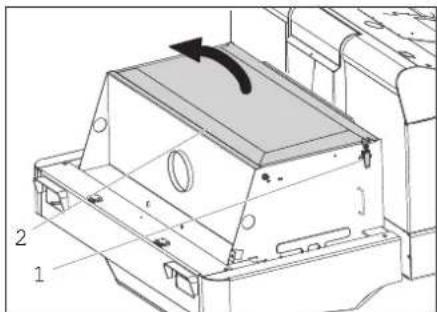

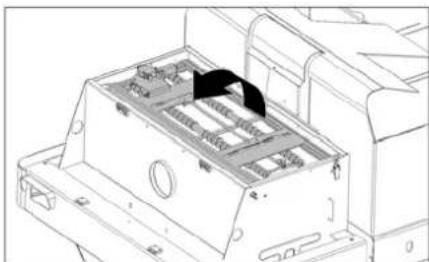

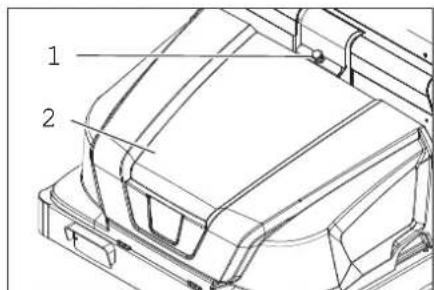

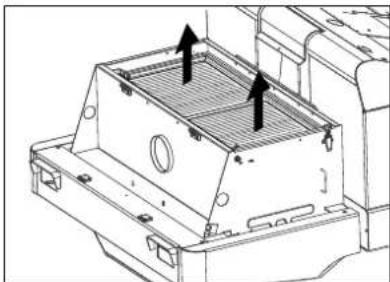

Come pulire il filtro antipolvere?

Utilizzare il pulsante di pulizia del filtro sul pannello di comando durante il funzionamento. Per una pulizia manuale, aprire il cofano, abbassare lo scuotitore e sostituire il filtro se necessario. Indossare una maschera protettiva.

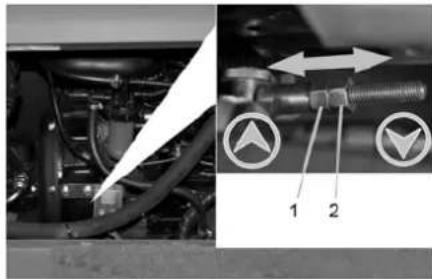

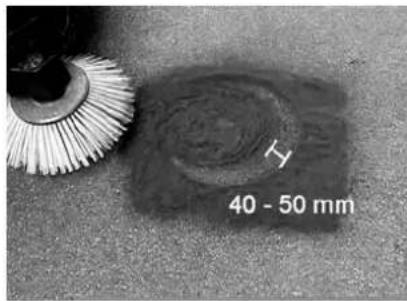

Come regolare l'impronta di spazzamento della spazzola rotante?

Posizionare la macchina su un pavimento piatto e polveroso, disattivare l'aspirazione, eseguire un breve passaggio in retromarcia, quindi misurare la larghezza del rettangolo di spazzamento (80-85 mm). Regolare il dado di regolazione sotto il rivestimento laterale e serrare il controdado.

Quale batteria utilizzare e come caricarla?

Utilizzare esclusivamente il pacco batteria Kärcher 36 V, 360 Ah (rif. 6.654-282.0) con il caricabatterie adatto 36 V, 50 A (rif. 6.654-283.0). Caricare in un locale ventilato, scollegare prima il caricabatterie dalla rete, poi dalla batteria.

Come svuotare il contenitore della polvere?

Parcheggiare la macchina su una superficie piana, serrare il freno di stazionamento, sollevare il contenitore tramite il comando, avvicinarsi a un raccoglitore, aprire lo sportello premendo l'interruttore a sinistra, svuotare, chiudere lo sportello (interruttore a destra), quindi abbassare il contenitore.

Posso utilizzare l'apparecchio su una pendenza?

Sì, ma non superare il 14% di pendenza nel senso di marcia e il 10% di pendenza laterale. Procedere lentamente in curva per evitare il rischio di ribaltamento.

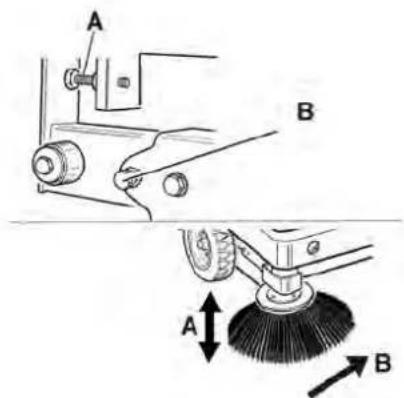

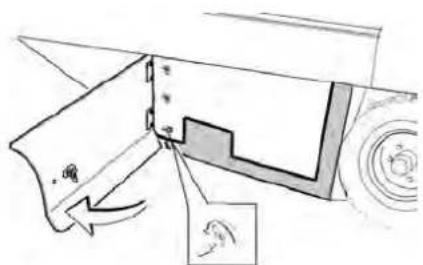

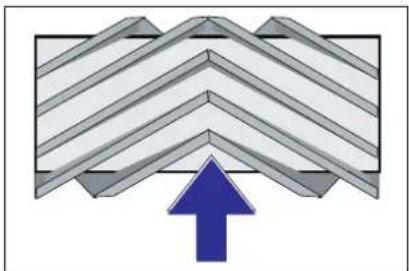

Come effettuare la manutenzione delle spazzole (rotante e laterale)?

Controllare quotidianamente l'usura e l'avvolgimento di nastri. Per sostituire la spazzola rotante, aprire il rivestimento, svitare l'alloggiamento e rimuovere la spazzola. Le spazzole laterali si sostituiscono in base all'usura. Regolare l'impronta dopo la sostituzione.

Cosa fare in caso di rumore sibilante nell'impianto idraulico?

Verificare il livello dell'olio idraulico nel pozzetto (tra MIN e MAX). Se necessario, aggiungere olio HV 46. Se il rumore persiste, contattare il SAV Kärcher.

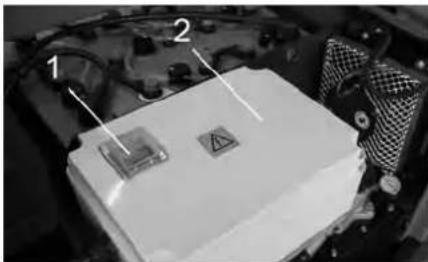

Come cambiare un fusibile?

Aprire il portafusibili. Identificare il fusibile difettoso (vedere la tabella dei fusibili nel manuale). Sostituirlo con un fusibile dello stesso amperaggio. Per i fusibili principali (FU01, FU14-16), chiamare il SAV autorizzato.

Qual è la durata di carica della batteria?

La durata di carica dipende dal caricabatterie e dallo stato di scarica. In uso normale, contare circa 8 ore per una carica completa. La macchina offre circa 2 ore di autonomia continua.

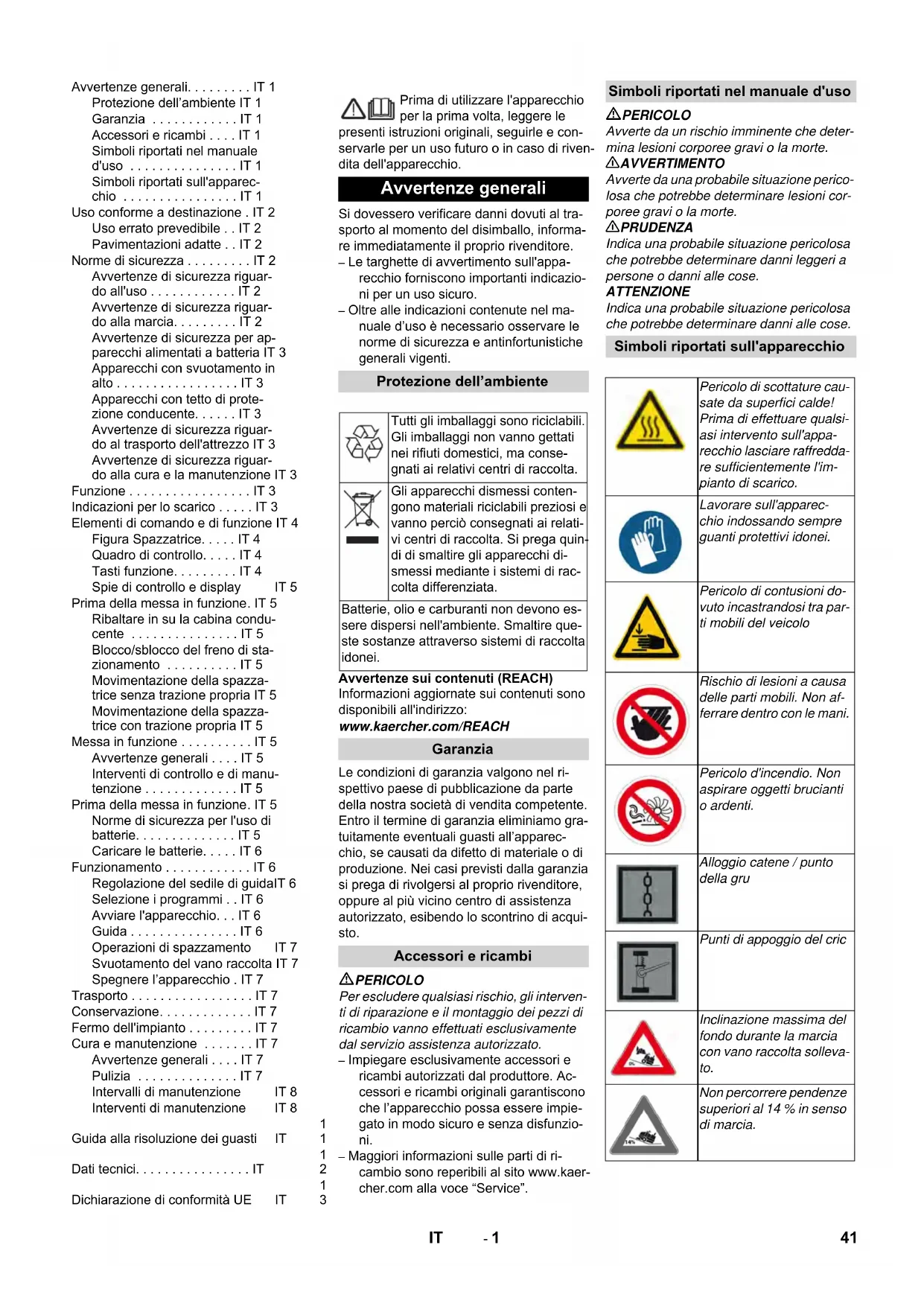

MANUALE UTENTE KM 130300 R Bp Kärcher

Rischio di danneggiamento!

Avvertenze generali. IT 1

Protezione dell'ambiente IT 1

Garanzia .IT 1

Accessori e ricambi. . . .IT1

Simboli riportati nel manuale

d'uso IT 1

Simboli riportati sull'apparec

chio IT 1

Uso conforme a destinazione . IT 2

Uso errato prevedibile . . IT 2

Pavimentazioni adatte . . IT 2

Norme di sicurezza. IT2

Avvertenze di sicurezza riguardo all'uso . IT 2

Avvertenze di sicurezza riguardo alla marcia. IT 2

Avvertenze di sicurezza per apparecchi alimentati a batteria IT 3

Apparecchi con svuotamento in alto IT 3

Apparecchi con fatto di protezione conducente IT 3

Avvertenze di sicurezza riguardo al trasporto dell'attrezzo IT 3

Avvertenze di sicurezza riguardo alla cura e la manutenzione IT 3

Funzione IT 3

Indicazioni per lo scarico IT 3

Elementi di lavoro e di funzione IT 4

Figura Spazzatrice IT 4

Quadro di controllo IT 4

Tasti funzione IT 4

Spie di controllo e display IT 5

Prima della messa in funzione IT 5

Ribaltare in su la cabina conducente IT 5

Blocco/sblocco del freno di stazionamento IT 5

Movimentazione della spazzatrice a trazione propria IT 5

Movimentazione della spazzatrice con trazione propria IT 5

Messa in funzione IT 5

Avvertenze generali . . . IT 5

Interventi di controllo e di manutenzione .IT 5

Prima della messa in funzione. IT 5

Norme di sicurezza per l'uso di batterie. IT 5

Caricare le batterie. IT 6

Funzionamento . IT 6

Regolazione del sedile di guida IT 6

Selezione dei programmi . . IT 6

Avviare l'apparecchio. . . IT 6

Guida . IT 6

Operazioni di spazzamento IT 7

Svuotamento del vano raccolta IT 7

Spegnere l'apparecchio. IT 7

Trasporto. IT 7

Conservazione. IT 7

Fermo dell'impianto IT 7

Cura e manutenzione IT 7

Avvertenze generali . . . IT 7

Pulizia IT 7

Intervalli di manutenzione IT 8

Interventi di manutenzione IT 8

Guida alla risoluzione dei guasti

Dati tecnici. IT

Dichiarazione di conformità UE

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Avvertenze generali

Se si dovessero verificare danni dovuti al trasporto al momento del disimballo, informare immediatamente il proprio rivenditore.

• Le targhette di avvertimento sull'apparecchio forniscono importanti indicazioni per un uso sicuro.
• Oltre alle indicazioni contenute nel manuale d'uso è necessario osservare le norme di sicurezza e antinfortunistica generali vigenti.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma conferiti ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno perciò conferiti ai relativi centri di raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Batterie, olio e carburanti non devono essere dispersi nell'ambiente. Smaltire queste sostanze attraverso sistemi di raccolta idonei.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Accessori e ricambi

PERICOLO

Per escludere qualsiasi rischio, gli interventi di riparazione e il montaggio dei pezzi di ricambio vanno effettuati esclusivamente dal servizio assistenza autorizzato.

• Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Accessori e ricambi originali garantiscono che l'apparecchio possa essere impiegato in modo sicuro e senza disfunzioni.
• Maggiori informazioni sulle parti di ricambio sono reperibili al sito www.kaercher.com alla voce "Service".

Simboli riportati nel manuale d'uso

PERICOLO

Avverte da un rischio imminente che determina lesioni corporee gravi o la morte.

AVVERTIMENTO

Avverte da una probabile situazione pericolosa che potrebbe determinare lesioni corporee gravi o la morte.

PRUDENZA

Indica una probabile situazione pericolosa che potrebbe determinare danni leggeri a persone o danni alle cose.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Simboli riportati sull'apparecchio

	Pericolo di scottatore cau-sate da superfici calde! Prima di effettuire qualsi-asi intervento sull'appa-recchio lasciare raffredda-re sufficientemente l'im-pianto di scarico.
	Lavorare sull'apparec-chio indossando sempre guanti protettivi idonei.
	Pericolo di contusions do-vuto incastrandosi tra par-ti mobili del veicolo
	Rischio di lesioni a causa delle parti mobili. Non af-ferrare dentro con le mani.
	Pericolo d'incendio. Non aspirare oggetti brucianti o ardenti.
	Alloggio catene / punto della gru
	Punti di appoggio del cric
	Inclinazione massima del fondo durante la marcia con vano raccolta solleva-to.
	Non percorrere pendenze superiori al 14% in senso di marcia.
	Attenzione, spazzola ro-tante (osservare il senso di rotazione).
	Avvertimento da tensione elettrica pericolosa!
	Osservare lanota!
	Sterzare lentamente!
	Leggere le istruzioni per l'uso e-agire corrispondentemente!
	Rischio di danneggiamento!Il filtrato della polvere nondeve essere lavato.

Uso conforme a destinazione

La spazzatrice è prevista per la pulizia di pavimentazioni nell'impiego industriale e ad esempio per i campi di applicazione seguenti:

Parcheggi - Impianti di produzione Aree logistiche Alberghi Commercio al dettaglio Magazzini Marciapiedi

• Questa spazzatrice è destinata a spazzare superfici sporche in ambienti interni ed esterni.
• Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro dell'apparecchio e delle attrezzature di lavoro. In caso contrario è vietato l'uso.
• Utilizzate la presente spazzolatrice solo conformemente alle indicazioni fornite da questo manuale d'uso.
• È vietato apportare modifiche all'apparecchio. L'apparecchio è idoneo soltanto all'uso su pavimentazioni indicate nel presente manuale.
• È consentito percorrere solo le superfici adibite all'uso della macchina da parte dell'imprenditore o dei loro incaricati. Regola generale da rispettare: tenere lontana dall'apparecchio qualsiasi sostanza facilmente infiammabile (pericolo d'esplosione/d'incendio).

Uso errato prevedibile

Non spazzare/aspirare mai liquidi esplosivi, gas infiammabili o acidi e solventi allo stato puro! Ne fanno parte benzina, diluenti per vernici o gasolio che, insieme all'aria di aspirazione, possono formare vapori o miscele esplosive, nonché acetone, acidi e solventi allo stato puro che corrodono i materiali dell'apparecchio. Non spazzare/aspirare mai polveri di metallo reattive (ad es. alluminio, magnesio, zinco), insieme a detergenti fortemente alcalini ed acidi esse generano gas esplosivi. Non spazzare/aspirare oggetti ardenti o incandescenti. L'apparecchio non è indicato per spazzare sostanze pericolose per la salute. → È vietato sostare in aree di pericolo. È vietato usare l'apparecchio in ambienti a rischio di esplosione. Non è consentito trasportare altre persone. → È vietato spingere o trasportare oggetti con questo apparecchio.

Pavimentazioni adatte

- Asfalto - Pavimenti industriali Massetto Cemento Pietre per pavimentazioni

Norme di sicurezza

Avvertenze di sicurezza riguardo all'uso

Per il mantenimento dell'aria e delle vie di dispersione, l'apparecchio non deve essere utilizzato ad un'altezza superiore ai 2000 metri sul livello del mare. → (Valido soltanto per la Finlandia) Nel caso in cui l'apparecchio dovesse essere dotato di cavo flessibile in PVC, esso non può più essere utilizzato a temperature ambientali basse (al di sotto di 0°C). In caso di domande riguardo al vostro apparecchio, vi preghiamo di contattare Karcher. → Prima dell'uso assicurarsi del perfetto stato e del funzionamento sicuro dell'apparecchio e delle attrezzature di lavoro. In caso contrario è vietato usarlo. → In caso di utilizzo dell'apparecchio in ambienti a rischio (per es. stazioni di servizio) devono essere rispettate le relative norme di sicurezza. È vietato usare l'apparecchio in ambienti a rischio di esplosione.

PERICOLO

Rischio di lesioni!

Non utilizzare l'apparecchio in situazioni in cui è necessario proteggersi contro la caduta di oggetti, in luoghi in cui l'operatore potrebbe essere colpito da oggetti che cadono. Utilizzare sempre l'apparecchio conformemente alla destinazione d'uso, tenendo in considerazione le condizioni locali e prestando attenzione durante il lavoro all'eventuale presenza di terzi, soprattutto bambini.

tenendo in considerazione le condizioni locali e prestando attenzione durante il lavoro all'eventuale presenza di terzi, soprattutto bambini.

Rispettare in linea di principio le norme, i regolamenti e le disposizioni che valgono per gli autoveicoli. Prima di iniziare i lavori, l'operatore deve accertarsi che tutti i dispositivi di protezione siano regolarmente collocati e funzionanti. L'operatore dell'apparecchio è responsabile per incidenti con altre persone o con proprietà di queste. L'operatore deve indossare indumenti aderenti. Indossare scarpe stabili e evitare di indossare indumenti sciolti e sventolanti. Prima dell'avviamento, controllare l'area adiacente (p. es. bambini). Fare attenzione che ci sia una sufficiente visibilità! Non lasciare mai l'apparecchio incustodito quando è in funzione il motore. L'operatore deve lasciare l'apparecchio solo dopo aver spento il motore, averlo bloccato contro eventuali movimenti ed estratto la chiave. Per evitare che l'apparecchio venga utilizzato da persone non autorizzate, togliere la chiave. L'apparecchio deve essere utilizzato solo da persone istruite sul rispetto uso o che hanno dato prova di saper utilizzare l'apparecchio ed espressamente incaricate dell'uso. Questo apparecchio non è indicato per essere usato da persone (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca esperienza e/o conoscenza dello strumento, a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio.

PRUDENZA

Rischio di danneggiamento! Non spazzare nastri, corde o fili perché questi potrebbero avvolgersi al rullo spazzola.

Avvertenze di sicurezza riguardo alla marcia

PERICOLO

Rischio di lesioni! Controllare la portata del fondo prima di passare sopra.

PERICOLO

Pericolo di incidenti, pericolo di lesioni! Rischio di ribaltamento in forte pendenza. Non percorrere pendenze superiori al 14% in senso di marcia. Pericolo di ribaltamento in curva veloce (in particolare nelle curve a sinistra). - Percorrere le curve a velocità ridotta. Rischio di ribaltamento su terreni instabili. - Condurre l'apparecchio solo su pavimentazioni stabili. Rischio di ribaltamento in caso di inclinazione laterale eccessiva.

• Percorrere diagonalmente al senso di marcia pendenze non superiori al 10%.

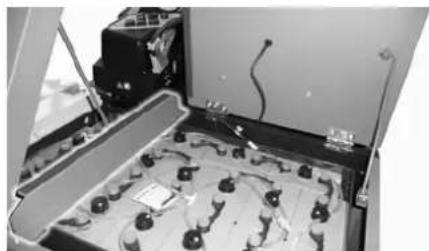

Avvertenze di sicurezza per apparecchi alimentati a batteria

Avviso: Il diritto di garanzia esiste soltanto se si usano batterie e caricabatterie raccomandati dalla Karcher.

• Osservare assolutamente le istruzioni d'uso del produttore della batteria e del caricabatterie. Osservare le raccomandazioni del legislatore riguardanti l'utilizzo di batterie. Le batterie scariche devono essere caricate al più presto possibile.
• Per evitare correnti di dispersione, mantenere le batterie pulite e asciutte. Proteggere le batterie da impurità (p.es. polveri di metallo). Non depositare utensili o altri oggetti simili sulla batteria. Pericolo di corto circuito e di esplosione. Non lavorare assolutamente con fiamme aperte nelle vicinanze della batteria o nell'apposito locale di carica. Non produrre scintille e non fumare. Rischio di esplosioni. Non toccare componenti molto caldi quali ad esempio il motore di trazione (pericolo di ustione).
• Prudenza con l'acido della batteria! Osservare le relative norme di sicurezza!
• Le batterie dismesse devono essere smaltite conformemente alle norme ambientali (direttiva UE 91/157 CEE).

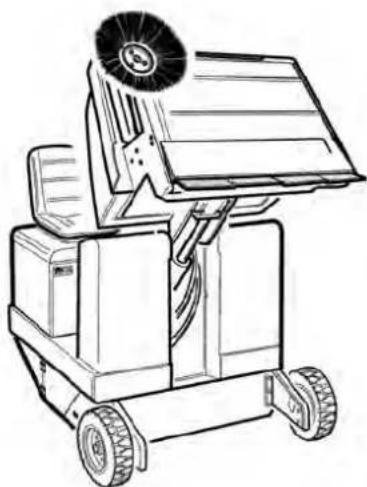

Apparecchi con svuotamento in alto

PERICOLO

Rischio di lesioni!

→ In caso di interventi sullo svuotamento in alto, sollevare completamente e bloccare il contenitore della spazzatura. Eseguire la protezione solo all'esterno della zona di pericolo.

Apparecchi con tettoia di protezione conducente

NOTA

La tettoia di protezione conducente (opzionale) offre protezione contro oggetti più grandi che cadono. Non offre però una protezione contro l'essere investiti!

→ Controllare quotidianamente che la tettoia non sia danneggiata. → In caso di danneggiamento della tettoia, anche di un solo elemento, essa deve essere sostituita completamente. → Ogni modifica della tettoia, nonché il montaggio di elementi, componenti e insiemi di componenti autorizzati da costruttori diversi da Karcher non sono autorizzati e limitano eventualmente la funzione della tettoia.

Avvertenze di sicurezza riguardo al trasporto dell'attrezzo

→ Osservare il peso a vuoto (peso di trasporto) dell'apparecchio durante il trasporto su rimorchi o veicoli.

Durante il trasporto dell'apparecchio, togliere la spina della batteria e fissare in modo sicuro l'apparecchio.

Avvertenze di sicurezza riguardo alla cura e la manutenzione

Prima di pulire, manutenzionare l'apparecchio, sostituire componenti o passare ad un'altra modalità di funzionamento, spegnere l'apparecchio e togliere la chiave. Negli apparecchi con batteria di trazione, durante tutti i lavori di rimessaggio e manutenzione, disconnettere la batteria dal sistema elettrico attraverso il punto di separazione della batteria (la spina). Durante i lavori sull'impianto elettrico scollegare la batteria.

A tal proposito, disconnettere prima il polo negativo e poi il polo positivo. Il ricollegamento avviene secondo la sequenza opposta. Collegare prima il polo positivo e poi quello negativo.

Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico). Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia. Rispettare il controllo di sicurezza secondo le disposizioni locali per apparecchi ad uso commerciale. Lavorare sull'apparecchio indossando sempre guanti protettivi idonei.

Funzione

La spazzatrice funziona secondo il seguente principio.

• Il rullospazzola rotante convoglia lo sporco direttamente nel vano raccolta. La scopa laterale pulisce gli angoli e i bordi della superficie da pulire e convoglia lo sporco nella carreggiata del rullospazzola. La polvere fine viene aspirata per mezzo del filtro della polvere attraverso l'aspiratore-raccoglitore.

Indicazioni per lo scarico

Pericolo

Rischio di lesioni, rischio di danneggiamenti!

Osservare il peso dell'apparecchio al caricamento!

Peso (senza batterie) 840 kg*
Peso (con batterie) 1300 kg*

* Se sono installati kit di montaggio, il peso è rispettovamente maggiore.

Non utilizzare un carrello elevatore. Per il caricamento dell'apparecchio, utilizzare una rampa idonea o una gru! Da osservare all'utilizzo di una rampa: spazio libero dal pavimento 70 mm

Se l'apparecchio viene fornito su un pallet, con le tavole allegate bisogna creare una rampa di discesa. Le istruzioni a ciò le trovate a Pagina 2 (pagina interna della copertina). Avviso importante: la tavola deve essere avvitata forte con 2 viti.

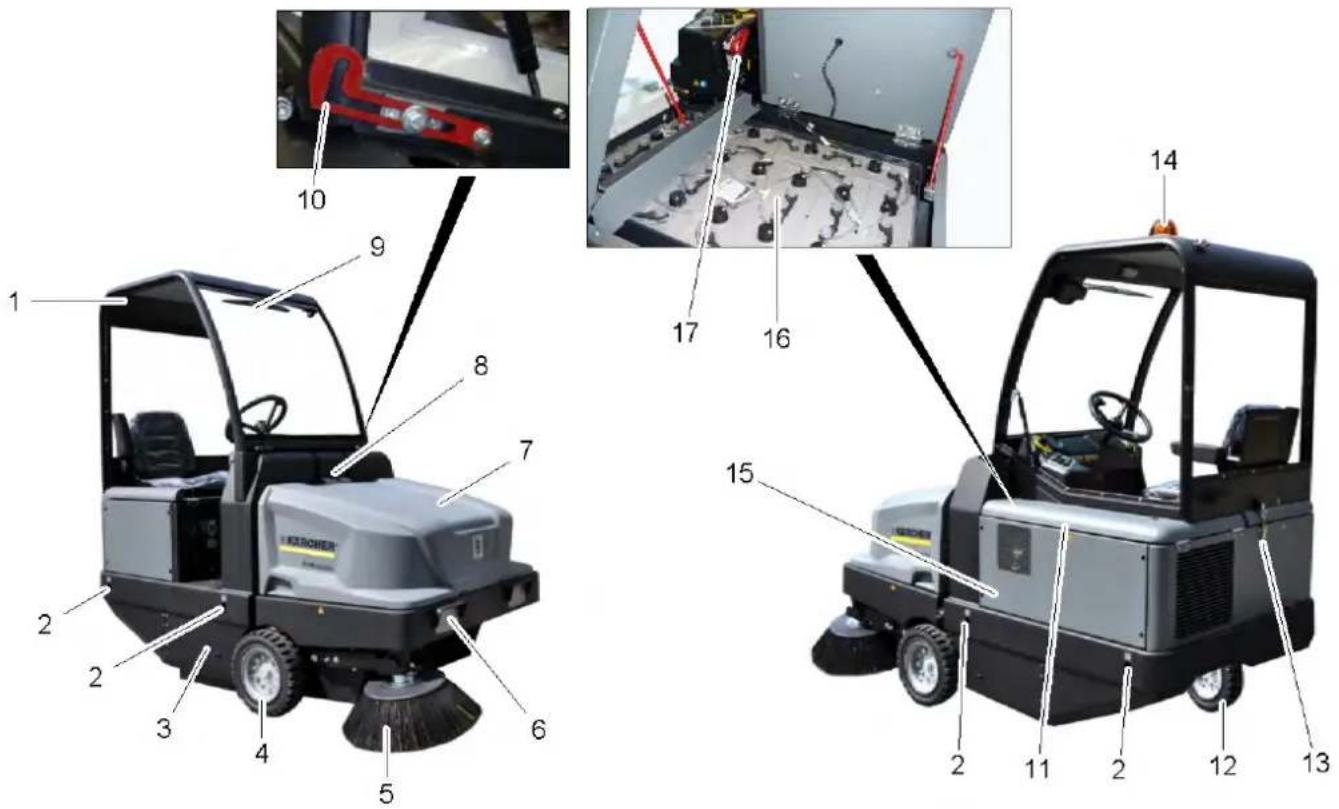

Figura Spazzatrice Quadro di controllo Tasti funzione

1 Cabina conducente (opzione) 2 Punto fisso di fissaggio (4x) 3 Accesso al rullospazzola 4 Ruota anteriore 5 Spazzole laterali 6 Impianto di illuminazione (opzione) 7 Vano raccolta 8 Dispositivo di blocco della copertura dell'apparecchio 9 Tergicristalli (opzione) 10 Leva di sicurezza cabina conducente 11 Copertura del motore 12 Ruota posteriori 13 Bloccaggio cabina conducente 14 Proietto rotante lampeggiante 15 Regolazione del rullospazzola (non illustrato) 16 Kit Batteria

(In dotazione solo con KM 130/300 R Bp Pack)

17 Spina della batteria

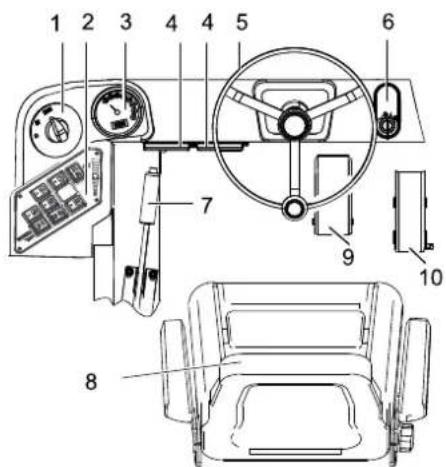

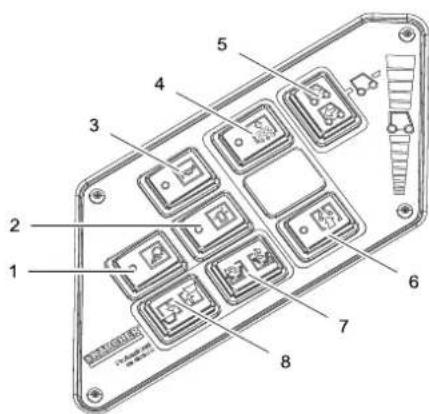

1 Selettore programmi 2 Tasti funzione 3 Display multifunzioni 4 Scatola fusibili postazione di lavoro 5 Volante 6 Chiave di accensione

Posizione 0: Disattivare il motore Posizione 1: Accensione inserta Posizione 2: Avviare il motore 7 Freno di stazionamento 8 Sedile (con interruttore contatto sedile) 9 Pedale del freno 10 Acceleratore

1 Illuminazione di lavoro ON/OFF (opzione) 2 Proiettore rotante lampeggiante ON/OFF 3 Clacson 4 Pulizia del filtro 5 Selettore direzione di marcia 6 Ventola 7 Apertura / Chiusura sportello contenitore 8 Sollevamento/abbassamento del vano raccolta

Spie di controllo e display

1 Capacità della batteria 2 Spia di controllo della batteria 3 Spia luminosa Stato di funzionamento 4 Spia di controllo luci di posizione 5 Spia di controllo (non collegata) 6 Spia di controllo per anabbaglianti 7 Spia di controllo (non collegata) 8 Spia di controllo direzione di marcia in avanti 9 Spia di controllo direzione retromarcia 10 Contatore ore di funzionamento

Prima della messa in funzione

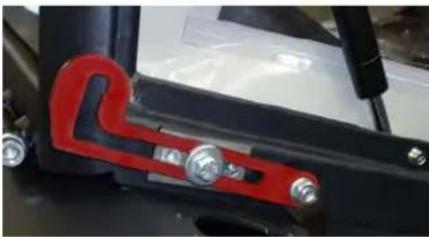

Ribaltare in su la cabina conducente

Per eseguire diversi lavori, può essere necessario dapprima ribaltare in su la cabina del conducente (opzione).

Nota: La cabina del conducente deve essere ribaltata solo su fondo piano (±5°)

→ Aprire il bloccaggio della cabina conducente. Ribaltare in su la cabina conducente fino a quando la leva di sicurezza s'innesta.

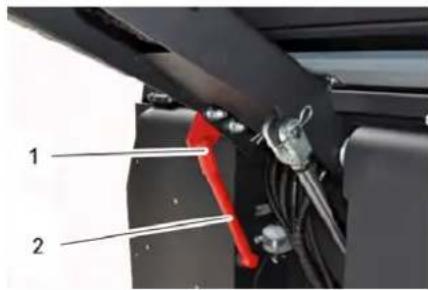

Prima di abbassare la cabina conducente, sbloccare la leva di sicurezza.

Blocco/sblocco del freno di stazionamento

Sbloccare il freno di stazionamento e premere il pedale del freno. Tirare il freno di stazionamento e premere il pedale del freno.

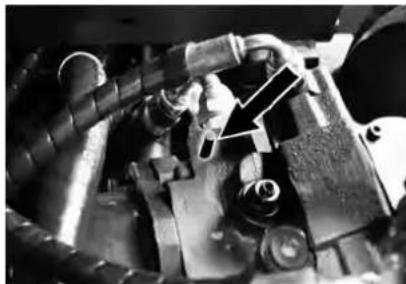

Movimentazione della spazzatrice senza trazione propria

Aprire la copertura del motore. Ribaltare in giù la leva di marcia libera della pompa idraulica a lato di 90°.

PRUDENZA

Non movimentare la spazzatrice senza trazione propria su lunghi tragitti e a velocità superiore a 10 km/h.

Dopo lo spostamento, ribaltare in su di nuovo la leva di marcia libera.

Movimentazione della spazzatrice con trazione propria

Dopo lo spostamento, ribaltare in su di nuovo la leva di marcia libera.

Messa in funzione

Avvertenze generali

Depositare la spazzatrice su una superficie piana. Estrarre la chiave di accensione. Bloccare il freno di stazionamento.

Interventi di controllo e di manutenzione

Ogni giorno prima della messa in funzione

Verificare lo stato di carica della batteria, se necessario ricaricare la batteria (vedi il capitolo, Caricare le batterie). Verificare l'usura e l'eventuale presenza di nastri impigliati nel rullospazzola e nelle scope laterali. Controllare le ruote se impigliate da nastri. Verificare il funzionamento di tutti gli elementi di lavoro. Verificare l'eventuale presenza di danni sull'apparecchio. Pulire il filtro polvere con il tasto prodotto per la pulizia del filtro.

Avviso: Descrizione al capitolo Cura e manutenzione.

Prima della messa in funzione

Norme di sicurezza per l'uso di batterie

Durante l'utilizzo di batterie osservare assolutamente le seguenti indicazioni di pericolo:

Rispettare leindicazioni ripor-tate sulla batteria, nelle istru-zioni per l'uso e nel manuale d'uso del veicolo.	Indossare una protezione per gli occhi.
Tenere l'accido e le batterie fuori dalla portata dei bambini.	Rischio di esplsoione!
Vietato accendere fuochi, pro-durre scintille, usare luci libere e fumare.	Pericolo di ustioni chimiche!
Pronto soccorso.	Avviso di pericolo.
Smaltimento.	Non gettarle la batteria nei rifiuti domestici.
Avvertimento da tensione elettrica pericolosa!

Pericolo

Rischio di esplosione! Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria.

Pericolo

Rischio di lesioni! Non portare mai eventuali ferite a contatto con il piombo. Lavare sempre le mani dopo aver effettuato interventi sulla batteria.

Pericolo

Pericolo di incendio e di esplosione. - È vietato fumare e usare fiamme libere. - Areare bene i locali in cui vengono caricate le batterie in quanto sussiste il pe

ricolo di formazione di gas altamente esplosivi.

Pericolo

Pericolo di ustioni chimiche! - Sciacquare con abbondante acqua pulita eventuali schizzi di acido negli occhi o sulla cute. - Quindi, contattare immediatamente un medico. Lavare i vestiti sporchi con acqua.

Caricare le batterie.

PRUDENZA

Caricare le batterie prima dell'accensione dell'apparecchio.

PERICOLO

Rischio di lesioni! Osservare le norme di sicurezza per l'uso di batterie. Osservare le istruzioni del produttore del caricabatterie. Osservare assolutamente le istruzioni per l'uso del produttore di batterie e rispettarle. Caricare le batterie solo con apposito caricabatterie.

Areare bene i locali in cui vengono caricate le batterie in quanto sussiste il pericolo di formazione di gas altamente esplosivi.

Pericolo

Pericolo di ustioni chimiche. Il rabbocco di acqua allo stato scarico della batteria può provocare la fuoriuscita di acido! Durante l'impiego di acido da batteria indossare occhiali di protezione ed osservare le indicazioni in modo da evitare ferite o danneggiamenti dell'abbigliamento. Sciacquare immediatamente eventuali schizzi di acido sulla cute o sull'abbigliamento con acqua abbondante.

PRUDENZA

Rischio di danneggiamento. Utilizzare solo acqua distillata o desalinizzata (VDE 0510) per rabboccare la batteria. Non utilizzare additivi estranei (cosiddetti agenti di miglioramento), in quanto decadrebbe la garanzia.

Batterie consigliate, caricabatterie

	Codice d'ordina-zione
Pacco di batterie 36 V,360 Ah, (nel contento-re, manutenzione ridot-ta) *	6.654-282.0
Caricabatteria 36 V, 50 A	6.654-283.0
* L'apparecchio necessita di 1 pacco bat-terie

Non è consigliato l'impiego di altre batterie e caricabatterie e può essere fatto solo dopo aver consultato il servizio di assistenza della KÄRCHER.

Staccare la spina della batteria dalla macchina e collegarla alla presa del caricabatterie. → Infilare la spina del caricabatterie in una presa regolare di 16 A, il caricabatterie viene automaticamente caricato. → Tenere aperte entrambe le coperture motore durante la ricarica.

→ Avviso: Quando le batterie sono cariche, scollegare il caricabatterie dalla rete e poi dalle batterie.

Controllare ed eventualmente correggere il livello del liquido della batteria

PRUDENZA

Osservare e seguire assolutamente le avvertenze del costruttore di batterie.

Controllare lo stato di carica della batteria

• Indicatore della capacità batteria nel campo verde: batteria carica.
• Indicatore della capacità batteria nel campo giallo: batteria scarica a metà.
• Indicatore della capacità batteria nel campo rosso: la batteria è quasi scarica. Interruzione automatica a breve dello spazzamento. - La spia luminosa diventa rossa. Batteria scarica. Interruzione automatica dello spazzamento (rimessa in funzione dei gruppi di spazzolamento possibile solo dopo la ricarica della batteria). → Guidare l'apparecchio direttamente alla stazione di carica evitando le pendenze. → Caricare la batteria.

Funzionamento

Regolazione del sedile di guida

→ Tirare la leva di regolazione del sedile verso l'esterno. → Spostare la leva, rilasciare la leva e farla innestare. → Verificare se il sedile è bloccato cercando di spostarlo in avanti ed indietro.

Selezione dei programmi

1. Trasporto 2. Spazzare con il rullospazzola 3. Spazzare con il rullospazzola e le spazzole laterali

Avviare l'apparecchio

Avviso: L'apparecchio è dotato di un interruttore di contatto del sedile. Quando il conducente si alza dal sedile, l'apparecchio viene disinserito automaticamente.

→ Sedersi sul sedile di guida. Portare il selettore per la direzione di marcia. → Bloccare il freno di stazionamento.

→ Inserire la chiave d'accensione nel blocchetto dell'accensione. → Ruotare la chiave di accensione su "I". L'apparecchio è pronto per l'uso. → Ruotare la chiave di accensione su "II". L'apparecchio è pronto all'uso.

Nota: l'indicatore della capacità batteria visualizza durante 10 secondi lo stato di carica effettivo.

Guida

→ Posizionare il selettore programmi su trasporto. Premere e tenere premuto il pedale del freno. Sbloccare il freno di stazionamento.

Avanzare

Posizionare il selettore Direzione di marcia in "avanti". Premere lentamente l'acceleratore.

Fare retromarcia

Pericolo

Rischio di lesioni! Durante la retromarcia non deve sussistere alcun pericolo per terzi. In caso contrario, farsi guidare da un'altra persona.

PRUDENZA

Rischio di danneggiamento! Azionare il selettore direzione di marcia solo con apparecchio fermo.

Posizionare il selettore Direzione di marcia in "retromarcia". Premere lentamente l'acceleratore.

Comportamento di guida

• Attraverso l'acceleratore è possibile impostare la velocità di marcia a regolazione continua.
• Evitare di premere bruscamente il pedale poiché può causare danni all'impianto idraulico.

Frenatura

Rilasciare il pedale. L'apparecchio frena automaticamente e si ferma.

Avviso: L'effetto frenante può essere supportato dal pedale del freno.

Superare ostacoli

Per superare ostacoli fissi sino a 70 mm

→ Avanzare lentamente e superare l'ostacolo con cautela. Per superare ostacoli fissi superiori a 70 mm: ostacoli simili vanno superati esclusivamente con una rampa idonea.

Operazioni di spazzamento

PRUDENZA

Non spazzare nastri da imballo, fili di ferro o simili in quanto possono causare il danneggiamento del sistema spazzante.

Avviso: Al fine di ottenere un risultato ottimale, si consiglia di adeguare la velocità di marcia alle condizioni presenti in loco.

Avviso: Durante l'uso della spazzatrice si raccomanda di pulire il filtro della polvere ad intervalli regolari.

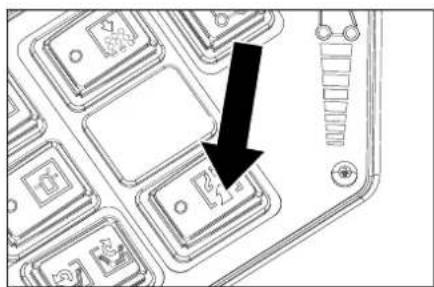

Spazzare pavimenti asciutti

→ Accendere la ventola.

→ Per la pulizia di superfici piane, posizionare l'interruttore programmi su spazzare con rullo spazzola. → Per la pulizia di bordi, posizionare l'interruttore programmi su spazzare con rullo spazzola e spazzola laterale.

Spazzare pavimenti umidi o bagnati

→ Disattivare la ventola. → Per la pulizia di superfici piane, posizionare l'interruttore programmi su spazzare con rullo spazzola. → Per la pulizia di bordi, posizionare l'interruttore programmi su spazzare con rullo spazzola e spazzola laterale.

Svuotamento del vano raccolta

Pericolo

Rischio di lesioni! Durante l'operazione di scarico non vi devono essere persone o animali nell'area di movimentazione del vano raccolta.

Pericolo

Pericolo di schiacciamento! Non inserire mai le mani nella tiranteria del sistema di svuotamento. Non sostare sotto al vano raccolta sollevato.

Pericolo

Pericolo di ribaltamento! Durante l'operazione di scarico l'apparecchio deve appoggiare su una superficie piana.

→ Posizionare il selettore programmi su trasporto → Sollevare il vano raccolta. → Avvicinarsi lentamente al serbatoio di raccolta. → Bloccare il freno di stazionamento. Apertura sportello contenitore: Premere l'interruttore a sinistra e svuotare il vano di raccolta sporco. Chiusura sportello contenitore: Premere l'interruttore a destra (circa 2 secondi) finché è ribaltato in posizione finale. Sbloccare il freno di stazionamento. → Allontanarsi lentamente dal serbatoio di raccolta. → Abbassare fino alla posizione finale il vano raccolta.

Spegnere l'apparecchio

Premere e tenere premuto il pedale del freno. → Bloccare il freno di stazionamento. → Girare la chiave di accensione su "0" ed estrarla.

Trasporto

PERICOLO

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante il trasporto.

→ Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento. → Assicurare l'apparecchio ai punti fissi di fissaggio (4x) con cinghie di serraggio, funi o catene. → Bloccare l'apparecchio con dei cunei ai bordi. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Conservazione

PERICOLO

Pericolo di lesioni e di danneggiamento! Rispettare il peso dell'apparecchio durante la conservazione.

Fermo dell'impianto

Se la spazzatrice non viene utilizzata per un lungo periodo, si prega di osservare quanto segue:

→ Depositare la spazzatrice su una superficie piana. Posizionare il selettore programmi su trasporto. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare la spazzatrice in modo tale che non possa spostarsi accidentalmente. Pulire la spazzatrice all'interno e all'esterno. → Depositare l'apparecchio in un luogo riparato ed asciutto. Staccare la spina della batteria dalla macchina. → Caricare la batteria e ricaricarla circa ogni 2 mesi.

Cura e manutenzione

Avvertenze generali

PRUDENZA

Rischio di danneggiamento! Il filtro della polvere non deve essere lavato.

→ Prima di pulire, manutenere l'apparecchio, sostituire componenti o passare ad un'altra modalità di funzionamento, spegnere l'apparecchio, togliere la chiave e scollegare o staccare la batteria. - Le riparazioni devono essere eseguite esclusivamente da centri di assistenza autorizzati o da personale esperto in questo settore che abbia familiarità con tutte le norme di sicurezza vigenti in materia. Gli apparecchi ad uso mobile impiegati nel settore industriale sono soggetti al controllo di sicurezza secondo la norma VDE 0701. → Depositare la spazzatrice su una superficie piana. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento.

Pulizia

PRUDENZA

Rischio di danneggiamento. Non pulire l'apparecchio con un tubo flessibile o un getto d'acqua ad alta pressione (rischio di cortocircuito o di altri guasti di tipo elettrico).

Pulizia interna dell'apparecchio Pericolo

Rischio di lesioni! Indossare una mascherina antipolvere e occhiali protettivi.

Pulire l'apparecchio con un panno. Pulire l'apparecchio con aria compressa.

Pulizia esterna dell'apparecchio

Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.

Avviso: Non utilizzare detergenti aggressivi.

Intervalli di manutenzione

Avviso: Il contatore ore di funzionamento indica quali sono gli intervalli di manutenzione.

Interventi di manutenzione da effettuare da parte del cliente

Avviso: Tutti gli interventi di assistenza e di manutenzione da effettuare da parte del cliente devono essere eseguiti da un tecnico qualificato. Se necessario, ci si può rivolgere in qualsiasi momento al rivenditore specializzato Kärcher.

Manutenzione giornaliera:

→ Verificare l'usura e l'eventuale presenza di nastri impigliati nel rullospazzola e nelle spazzole laterali. → Verificare il funzionamento di tutti gli elementi di lavoro. → Verificare l'eventuale presenza di danni sull'apparecchio.

Manutenzione settimanale:

Pulire il radiatore olio idraulico. → Controllare l'impianto idraulico. → Controllare il livello dell'olio idraulico. → Controllare il livello del liquido dei freni. → Verificare l'usura dei listelli di tenuta, eventualmente sostituirli. → Controllare e ingrassare lo sportello contenitore.

Interventi di manutenzione in caso di usura:

Sostituire i listelli di tenuta. → Aggiustare le guarnizioni laterali risp. sostituire. Sostituire il rullospazzola. Sostituire le spazzole laterali.

Avviso: Descrizione al capitolo Interventi di manutenzione.

Interventi di manutenzione da effettuare dal servizio assistenza clienti

Manutenzione dopo 50 ore di funzionamento:

→ Far effettuare la prima ispezione prevista dal registro di manutenzione.

Manutenzione dopo 250 ore di funzionamento:

→ Fare eseguire l'ispezione secondo il libretto di manutenzione.

Avviso: Ai fini della garanzia è necessario far eseguire, durante il periodo di garanzia, tutti gli interventi di assistenza e di manutenzione dal servizio assistenza clienti autorizzato Kärcher come indicato nel libretto di manutenzione.

Interventi di manutenzione

Preparazione:

→ Depositare la spazzatrice su una superficie piana. → Girare la chiave di accensione su "0" ed estrarla. → Bloccare il freno di stazionamento.

Norme di sicurezza generali PERICOLO

Rischio di lesioni! Introdurre la barra di sicurezza sempre con il vano raccolta sollevato.

1 Supporto barra di sicurezza 2 Barra di sicurezza Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

Le batterie possono essere sostituite solo tutte. La sostituzione deve avvenire solo tramite tecnico qualificato.

A causa del peso elevato (450 kg), deve essere effettuata la sostituzione con una gru.

Nota: Svitare la traversa prima di sostituire la batteria.

→ Prima di smontare la batteria staccare il cavo del polo negativo. → Fissare le funi della gru ai 4 occhielli del gruppo batterie e sollevare fuori cautamente le batterie.

Controllare il livello dell'olio idraulico e aggiungere olio idraulico

NOTA

Il contenitore del vano raccolta non deve essere sollevato.

→ Aprire la copertura del motore.

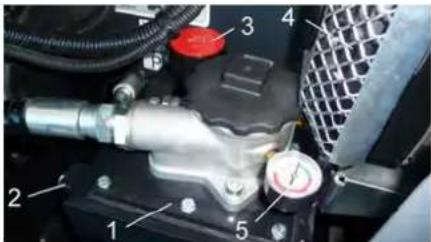

1 Serbatoio olio idraulico 2 Vetro d'ispezione 3 Tappo di chiusura, aperture di riempimento olio 4 Radiatore olio idraulico

5 Manometro

→ Controllare il livello dell'olio idraulico dal vetro d'ispezione. Il livello dell'olio deve essere compreso fra le tacche "MIN" e "MAX".

• Se il livello dell'olio è al di sotto della tacca di MIN, aggiungere olio idraulico. Svitare il coperchio di chiusura del foro di rabbocco dell'olio. → Pulire l'area di introduzione. Rabboccare con olio idraulico.

Tipo di olio: vedi Dati tecnici

Svitare il coperchio di chiusura del foro di rabbocco dell'olio.

NOTA

Se il manometro indica una pressione olio idraulico aumentata, alla bisogna fare cambiare il filtro olio idraulico dal servizio di assistenza Karcher.

Controllare l'impianto idraulico

→ Bloccare il freno di stazionamento. → Avviare il motore.

Fare eseguire la manutenzione dell'impianto idraulico solo dal servizio assistenza autorizzato Karcher.

→ Controllare la tenuta dei tubi flessibili idraulici e dei collegamenti.

Controllo del rullo spazzola

→ Ruotare la chiave di accensione su "I" → Sollevare fino alla posizione finale il vano raccolta. → Ruotare la chiave di accensione su 0. → Bloccare il freno di stazionamento. → Impiegare la barra di sicurezza per lo scarico in altezza. → Togliere eventuali nastri o spaghi dal rullo spazzola. Estrarre la barra di sicurezza. → Inserire la chiave d'accensione nel blocchetto dell'accensione. → Ruotare la chiave di accensione su "I" → Abbassare fino alla posizione finale il vano raccolta. → Girare la chiave di accensione su "0" e estrarla.

Sostituzione del rullo spazzola

1 Vite di fissaggio alloggio rullospazzola 2 Rullospazzola 3 Alloggio rullospazzola 4 Lamiera di sostegno guarnizione laterale 5 Guarnizione laterale

→ Aprire il rivestimento laterale con la chiave. → Svitare i dadi ad alette della guarnizione laterale sulla lamiera di sostegno e rimuovere la lamiera. Ribaltare all'esterno la guarnizione laterale. → Svitare la vite di fissaggio alloggio rullospazzola e ribaltare all'esterno l'alloggio. Estrarre il rullo spazzola.

Posizione di montaggio del rullospazzola in senso di marcia (vista dall'alto)

Avviso: Al montaggio del nuovo rullospazzola, fare attenzione alla posizione delle setole.

→ Montare la nuova rullospazzola. Le scanalature del rullospazzola devono essere introdotte sulle camme del braccio oscillante contrapposto.

Avviso: Dopo il montaggio del nuovo rullo spazzola occorre regolare la simmetria delle spazzole.

Controllo e regolazione della simmetria del rullo spazzola

Nota: La simmetria spazzola è impostata da fabbrica a 80 mm, è possibile regolarla continuamente quando il rullospazzola è consumato.

→ Controllare la pressione delle ruote. → Disattivare l'aspiratore-raccoglitore. → Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso. Impostare il selettore programmi su spazzare con rullospazzola. → Posizionare il selettore programmi su trasporto. → Spostare il veicolo in retromarcia. → Controllarne la simmetria.

La simmetria delle spazzole deve formare un rettangolo uniforme di 80-85 mm.

1 Dado di regolazione

2 Controdado

→ Aprire il rivestimento laterale del motore. → Allentare il controdado. Regolare la simmetria delle spazzole → Stringere il controdado. → Controllare la simmetria del rullo spazzola.

Controllo e regolazione della simmetria delle spazzole laterali

→ Sollevare le spazzole laterali. → Portare la spazzatrice su un pavimento piano e liscio coperto visibilmente di polvere o gesso. → Impostare il selettore programmi su spazzare con rullospazzola e spazzola laterale. → Sollevare le spazzole laterali. → Girare il selettore programmi su Marcia. → Spostare il veicolo in retromarcia. → Controllarne la simmetria.

La larghezza della simmetria deve essere compresa tra 40 - 50 mm.

Correggere la simmetria spazzola con le due viti di regolazione. → Controllarne la simmetria.

Aggiustare le guarnizioni laterali

→ Alzare il vano raccolta e bloccare con barra di sicurezza.

PERICOLO

Rischio di lesioni! Introdurre la barra di sicurezza sempre con il vano raccolta sollevato. → Ribaltare in su la barra di sicurezza per lo scarico in altezza e infilarla nel supporto (bloccata).

1 Supporto barra di sicurezza 2 Barra di sicurezza. Aprire il rivestimento laterale come descritto al capitolo "Sostituire il rullospazzola". → Allentare 6 dadi ad alette sulla lamiera di sostegno laterale. → Allentare 3 dadi (AC 13) sulla lamiera di sostegno anteriore. Premere la guarnizione laterale in basso (asola) fino ad avere una distanza di 1 - 3 mm dal pavimento. → Avvitare le lamiere di sostegno. → Ripetere la procedura sull'altro lato dell'apparecchio.

Pulire manualmente il filtro della polvere

Pulire il filtro della polvere con il tasto prodotto per la pulizia del filtro.

Sostituzione del filtro della polvere AVVERTIMENTO

Prima di iniziare a sostituire il filtro della polvere, svuotare il vano raccolta. Durante gli interventi sull'impianto filtrante indossare una mascherina antipolvere. Osservare le norme di sicurezza vigenti specifiche per polveri fini.

1 Dispositivo di blocco della copertura dell'apparecchio 2 Cofano → Aprire il bloccaggio svitando le viti ad alette. Ribaltare il cofano in avanti.

→ Aprire il coperchio del filtro.

Ribaltare lo scuotitore filtrante in avanti.

Sostituire il filtro della polvere. Richiudere il coperchio del filtro.

Sostituire la lampadina del faro (opzione)

Svitare i fari. Estrarre i fari e staccare la spina.

Avviso: Osservare le posizioni delle spine.

Svitare i fari. Estrarre l'alloggiamento dei fari e tenerlo in orizzontale poiché l'unità delle lampade non è fissata. Sbloccare la staffa di chiusura e rimuovere la lampadina. Montare una nuova lampadina. Montare nella sequenza inversa.

Sostituire la lampadina dell'indicatore di direzione (opzione)

Avviso: Per la rimozione della lampadina dell'indicatore di direzione è necessario rimuovere il vetro dell'indicatore dall'alloggiamento delle frecce direzionali.

Sostituzione dei fusibili

Aprire il portafusibili.

Controllare i fusibili. Sostituire i fusibili difettosi.

Nota: Il fusibile CF 01 (fusibile principale) è collocato sopra la scatola elettronica.

I fusibili CF 14, CF 15 e CF 16 si trovano all'interno della scatola elettronica. Attenzione:

L'apertura della scatola e la sostituzione dei fusibili è consentita solo per mezzo del servizio di assistenza autorizzato.

1 Fusibile CF 1 (fusibile principale) 2 Scatola elettronica

FU 01 Fusibile principale 220 A
FU 02 Interruttore di contatto del sedile	3 A
FU 03 Cabina conducente (opzione)	10 A
FU 04 Interruttore "Direzione di marcia"	5 A
FU 05 Display multifunzioni 3 A
FU 06 Radiatore olio idraulico	25 A
FU 07 Selettore di programma	15 A
FU 08 Clacson 10 A
FU 09 Iluminazione sinistra 7,5 A
FU 10 Iluminazione destra 7,5 A
FU 11 Iluminazione area di lavoro	10 A
FU 12 Proietto rotante lampeggiante	5 A
FU 13 Agitatore 10 A
FU 14 Motore 3 A
FU 15 Trasformatore di ten-sione	20 A
FU 16 Interruttore a chiave 3 A

Avviso: utilizzare esclusivamente fusibili aventi lo stesso valore.

Guida alla risoluzione dei guasti

Guasto Rimedio
L'apparecchio non si sposta o si sposta solo lentamente	Sedersi sul sedile di guida. L'interruttore di contatto sedile si attiva.
	Ripristinare il fusabile scattato CF 1 (sopra la scatola elettronica)
	Caricare o sostuire la batteria
	Sbloccare il freno di stazionamento
	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kärcher.
Fischi provenienti dal systemà idraulico	Rabboccare con liquido idraulico
	Informare il servizio assistenza clienti Kärcher.
Le spazzole non ruotano o ruotano solo lentamente	Verificare se vi sono nastri e corde impigliati.
	Informare il servizio assistenza clienti Kärcher.
Scarsa o nessuna forza aspirante nelle'area delle spazzole	Pulizia del filtro
	Informare il servizio assistenza clienti Kärcher.
L'apparecchio produce polvere Agg	iustare le guarnizioni laterali
	Accendere la ventola
	Pulire il filtro della polvere
	Sostituzione delle guarnizioni del filtrto
	Informare il servizio assistenza clienti Kärcher.
L'unità spazzante non raccoglie lo sporco	Svuotare il vano raccolta
	Pulire il filtrlo della polvere
	Sostituzione del rullo spazzola
	Regolare la simmetria delle spazzole
	Sostituire le strisce di tenuta del cestello dello sporco.
	Risolverre il blocco del rulospazzola
	Informare il servizio assistenza clienti Kärcher.
Il vano raccolta non si solleva o non si abbassa	Controllare i fusibili
	Informare il servizio assistenza clienti Kärcher.
Il vano raccolta ruota lentamente o non ruota affatto	Informare il servizio assistenza clienti Kärcher.
Anomalie di funzionamento di parti ad azionamento idraulico	Informare il servizio assistenza clienti Kärcher.

Dati tecnici

		KM 130/300 R Bp KM 130/300 R Bp Pack
Dati dell'apparecchio
Velocità di marcia, avanti km/h 7 7
Velocità di marcia, indietro km/h 7 7
Pendenza massima superabile -- 14 % 14 %
Resa orariaenza scope laterali m	2/h 7000	7000
Resa oraria con 1 scope laterali m	2/h 9100	9100
Larghezza di lavoroenza scope laterali mm 1000 1000
Larghezza di lavoro con 1 scope laterali mm 1300 1300
Grado di protezione, protezione contro la gocciolatura d'acqua -- IPX 3		IPX 3
Durata d'impiego a batteria completamente carica	h	2 2
Impianto elettrico
Capacità della batteria	V, Ah	--	36, 360
Kit Batteria	kg	--	460
Impianto idraulico
Quantità diolio in un impianto idraulico completo	I	25	25
Quantità diolio nel serbatoio idraulico	I	20,5	20,5
Tipoolio idraulico	-- HV 46	HV 46
Vano raccolta
Altezza max. di scarico	mm 1400	1400
Capacità del vano raccolta	I	300	300
Rollospazzola
Diametro rullo spazzola	mm 300	300
Larghezza rullo spazzola	mm 1000	1000
Numero di giri	1/min	325	325
Simmetria	mm 80	80
Spazzole laterali
Diametro scope laterali	mm 600	600
Numero di giri (continuo)	1/min	61	61
Pneumatica a gomma piena
Dimensioni anteriors	-- 15-4,5 x 8	15-4,5 x 8
Dimensioni posteriori	-- 15-4,5 x 8	15-4,5 x 8
Freno
Ruote anteriors	-- meccanico	meccanico
Ruota posteriore	-- idrostatico	idrostatico
Sistema di filtraggio e di aspirazione
Tipodi costruzione	--	Filtro plissettato piatto	Filtro plissettato piatto
Numero di giri	1/min	2800 2800
Superficie filtrante del filtrlo per polveri fini	m²	5,2	5,2
Depressionione nominalesystema aspirante	mbar	15,5	15,5
Flusso volumetrico nominaleystema aspirante	m³/h 800	800
Agitatore	-- Motore	elettricoMotore	elettrico
Condizioni ambientali
Temperatura	°C	da -5 a +40	da -5 a +40
Umidità, non condensante	%	0 - 90	0 - 90
Valori rilevati secondo EN 60335-2-72
Emissione sonora
Pressione acustica LpA	dB(A)	75	75
Dubbio KpA	dB(A)	3 3
		KM 130/300 R Bp	KM 130/300 R Bp Pack
Pressione acustica \( L_{WA} \) + Dubbio \( K_{WA} \)	dB(A) 93	93
Vibrazioni meccaniche
Valore di vibratione mano-braccio m/s	2	< 2,5 < 2,5
Sedile m/s	2	< 2,5 < 2,5
Dubbio K m/s	2	0,1 0,1
Dimensioni e pesi
Lunghezza x larghezza x Altezza mm 2040x1330x1430 2040x1330	0x1430
Raggio di inversionione destro mm 1400 1400
Raggio di inversionione sinistro mm 1400 1400
Peso a vuoto (senza/con batteria) kg 840/1300	840/1300
Peso totale consentito	kg 1789 1	789
Carico assiale anteriore consentito	kg 897	897
Carico assiale posteriore consentito	kg 892	892
Con riserva di modifiche tecniche!

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua condizione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza nostro consenso, la presente dichiarazione perde la sua validità.

Prodotto: Spazzatrice

Modello: 1.186-xxx

Direttive UE pertinenti

Norme armonizzate applicate

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza sonora dB(A)

Misurato: 90

Garantito: 93

I firmatari agiscono per incarico e con delega della direzione.

H.Jenner

Responsabile della documentazione:

S. Reiser

Alfred Karcher SE & Co. KG

o al servizio clienti autorizzato più vicino al suo domicilio.

servicio tecnico autorizzato.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Osservazioni generali RO 1

Osservazioni generali . . . RO 5

Lavori di verifica e manutenzione

re .RO5

Osservazioni generali

→ Posizionare la macchina spazzatrice su una superficie piana. → Estrarre la chiave di accensione. → Bloccare l'apparecchio usando il freno di stazionamento.

Lavori di verifica e manutenzione

Ogni giorno prima dell'uso

Procedura di valutazione della conformità:

2000/14/CE: Allegato V

Livello di rumore dB(A)

misurato: 90

garantito: 93

posizione del freno . . . . SR 5

Movimento dell'apparecchio di spazzamento

senza propulsione propria. SR 5

Movimento della macchina per la pulizia

con proprio contenitore SR 5

Inserimento nel contenitore...SR 5

Note generali...SR 5

Lavori di manutenzione e controllo...SR 5

Prima dell'uso...SR 5

Avvertenze di sicurezza per

il funzionamento della batteria...SR 5

Carica della batteria...SR 6

Funzionamento...SR 6

Regolazione del sedile del conducente...SR 6

Selezione del programma...SR 6

Avvio dell'apparecchio...SR 6
