Produkttype	Industriell feiemaskin
Merke	Kärcher
Modell	KM 130300 R Bp
Mål (L x B x H)	2040 x 1330 x 1430 mm
Vekt (uten batteri)	840 kg
Vekt (med batteri)	1300 kg
Strømforsyning	Batteri 36 V, 360 Ah (Batteripakke tilvalg)
Feiebredde (med sidebørste)	1300 mm
Feiebredde (uten sidebørste)	1000 mm
Feiekapasitet	Opptil 9100 m²/t (med sidebørste)
Støvbeholderens volum	300 L
Maksimal stigning (i kjøreretning)	14 %
Fremdriftshastighet (frem og tilbake)	7 km/h
Hydraulikkoljetype	HV 46
Mengde hydraulikkolje (tank)	20,5 L
Støvfilterets overflate	5,2 m²
Lydtrykknivå (LpA)	75 dB(A)
Garantert lydeffektnivå	93 dB(A)
Hovedfunksjoner	Feiing med roterende børste og sidebørste, suging, hydraulisk tømming av beholder
Sikkerhet	Setekontakt, parkeringsbrems, beskyttelsestak som tilbehør, automatisk stopp
Vedlikehold	Daglig filterrengjøring, ukentlig vedlikehold, bytte av børster ved slitasje
Reservedeler og reparasjonsmuligheter	Filter, børster, batterier, pakninger, sikringer tilgjengelig via Kärcher service

Ofte stilte spørsmål - KM 130300 R Bp Kärcher

Hva gjør jeg hvis maskinen ikke beveger seg eller bare sakte?

Kontroller at føreren sitter ordentlig (setekontakt aktivert), at parkeringsbremsen er løsnet, at batteriet er ladet, og at ingen ledninger eller bånd har viklet seg rundt børstene. Hvis problemet vedvarer, kontakt Kärcher kundeservice.

Hvordan rengjøre støvfilteret?

Bruk filterrengjøringsknappen på kontrollpanelet under drift. For manuell rengjøring, åpne dekselet, slå ned ristefunksjonen og bytt filteret om nødvendig. Bruk verndemaske.

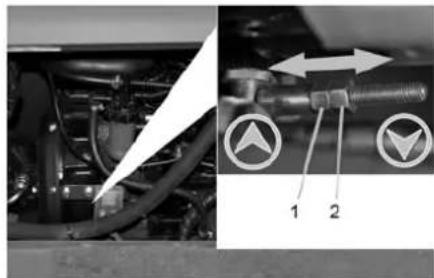

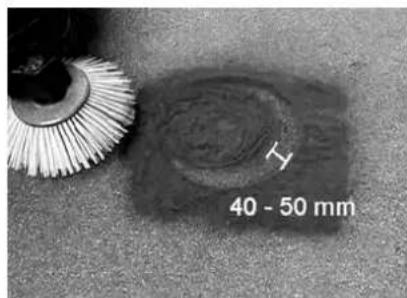

Hvordan justere feiesporet til den roterende børsten?

Plasser maskinen på et flatt og støvete underlag, deaktiver sugingen, kjør et kort stykke i revers, mål så bredden på feierektangelet (80–85 mm). Juster justeringsmutteren under sidekappen og stram kontramutteren.

Hvilket batteri skal brukes og hvordan lades det?

Bruk utelukkende Kärcher batteripakke 36 V, 360 Ah (ref. 6.654-282.0) med tilpasset lader 36 V, 50 A (ref. 6.654-283.0). Lad i et ventilert rom, koble først laderen fra strømnettet, deretter fra batteriet.

Hvordan tømme støvbeholderen?

Parker maskinen på et jevnt underlag, trekk til parkeringsbremsen, løft beholderen med kontrollen, nær deg en oppsamler, åpne klaffen ved å trykke bryteren til venstre, tøm, lukk klaffen (bryter til høyre), senk deretter beholderen.

Kan jeg bruke maskinen i en skråning?

Ja, men ikke overskrid 14 % stigning i kjøreretning og 10 % sidehelling. Kjør sakte i svinger for å unngå velt.

Hvordan vedlikeholde børstene (roterende og sidebørste)?

Kontroller daglig slitasje og vikling av bånd. For å bytte roterende børste, åpne sidekappen, skru av holderen og ta ut børsten. Sidebørster skiftes ved slitasje. Juster sporet etter bytte.

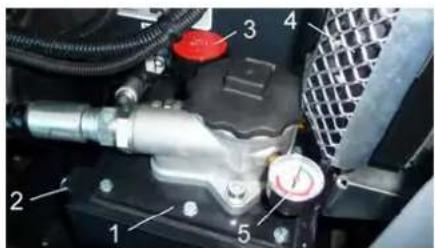

Hva gjør jeg ved hvesende lyd i hydraulikken?

Kontroller hydraulikkoljenivået i inspeksjonsvinduet (mellom MIN og MAX). Tilsett om nødvendig HV 46-olje. Hvis støyen vedvarer, kontakt Kärcher service.

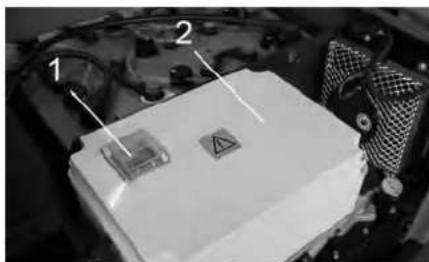

Hvordan skifte en sikring?

Åpne sikringsholderen. Identifiser den defekte sikringen (se sikringstabellen i håndboken). Bytt med en sikring med samme strømstyrke. For hovedsikringer (FU01, FU14–16), kontakt autorisert service.

Hva er ladetiden for batteriet?

Ladetiden avhenger av laderen og utladningstilstanden. Ved normal bruk, regn med ca. 8 timer for full lading. Maskinen har omtrent 2 timer kontinuerlig driftstid.

BRUKSANVISNING KM 130300 R Bp Kärcher

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

△FORSIGTIG

En muligvis farlig situation, som kan føre til personskader eller til materialeskader.

BEMÆRK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Fare for tilskadekomst, fare for beskadigelse!

Kontrollamper og display

1 Batterikapacitet 2 Batteri kontrollampe 3 Kontrollampe driftstilstand 4 Kontrollampe positionslys 5 Kontrollampe (ikke tilkoblet) 6 Kontrollampen nærlys 7 Kontrollampe (ikke tilkoblet) 8 Kontrollampe "Kørselsretning fremad" 9 Kontrollampe "Kørselsretning baglæns" 10 Driftstimetæller

Inden ibrugtagning

Klappe forhuset op

Bemærk: Beskrivelse se kapitlet Pleje og vedligeholdelse.

Inden ibrugtagning

Brand- og eksplosionsfare!

Pleje og vedligeholdelse

Generelle henvisninger

FORSIGTIG

Risiko for beskadigelse!

Daglig vedligeholdelse:

Ugentlig vedligeholdelse:

Rens hydraulikolieken. → Kontroller hydraulikanlægget. → Kontroller hydraulikoliens påfyldningsstand → Kontroller bremsevæskens status. → Kontroller tætningslisterne for slid, udskift dem ved behov. → Kontroller og smør beholderklappen.

Vedligeholdelse efter slitage:

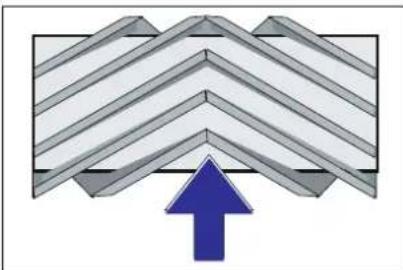

Fejealsens monteringsposition i kørselsretningen (visning oppefra)

Rens støvfilteret med tast "Filterensning".

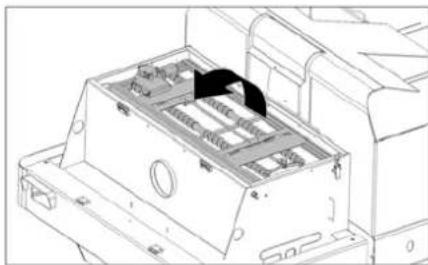

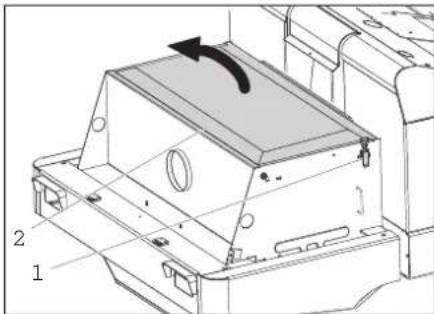

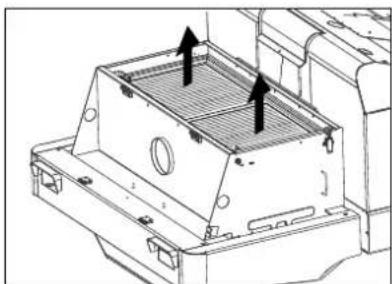

Udskiftning af støvfilter ADVARSEL

Tilbehør og reservedele NO 1

Symboler i brugeranvisningen NO 1

Symboler på maskinen . NO 1

Forskriftsmæssig brug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Forudseelig fejlbrug. . . . . . NO 2

Egnede overflader. . . . . . NO 2

Sikkerhetsanvisninger

Sikkerhetsanvisninger for betjening

NO 2

Sikkerhetsanvisninger for kjøring .NO 2

Sikkerhetsanvisninger om batteridrevne apparater . NO 2

Maskiner med hevefunksjon for avfallstømming . . . . . . NO 3

Betjenings- og funksjonselementer NO 4

Illustrasjon feiemaskin . NO 4

Betjeningspanel

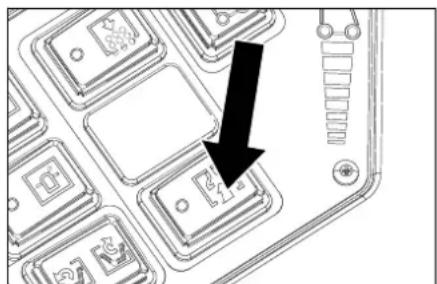

Funksjonstaster

Kontrollamper og display NO 5

For den tilsiktede bruken .NO5

Kjøring av maskinen . . . NO 6

Feiedrift . NO 6

Tømme feieavfallsbeholderen NO6

Slå maskinen av.

Transport. NO 7

Lagring. NO 7

Sette bort. NO 7

Pleie og vedlikehold. NO 7

Generelle merknader. NO 7

Rengjøring. NO 7

Vedlikeholdsintervaller. NO 7

Vedlikeholdsarbeider. NO 7

Feilretting. NO

Tekniske data. NO

EU-samsvarserklæring.

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Generelle merknader

Ta kontakt med forhandleren hvis du konstaterer transportskader etter utpakking.

- Adversel- og henvisningsskilt som er anbrakt på apparatet, gir viktig informasjon for sikker drift.

• I tillegg til anvisningene i bruksanvisningen må det tas hensyn til lokale, generelle forskrifter vedrørende sikkerhet og forebygging av ulykker.

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendes til gjenbruk. Gamle maskiner skal avhendes i egnede innsamlingssystemer.

Batterier, olje, drivstoff og lignende stoffer må ikke komme ut i miljøet. Slike stoffer skal avhendes via egnede gjenbruksstasjoner.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

△FARE

For å unngå farer, skal reparasjon og skifte av reservedeler på maskinen kun utføres av autorisert kundeservice.

Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet.

• Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.

Symboler i bruksanvisningen

△FARE

Advarer mot en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

Advarer mot en mulig farlig situasjon som kan føre til store personskader eller til død.

△FORSIKTIG

Informerer om en mulig farlig situasjon som kan føre til mindre personskader eller til materielle skader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Symboler på maskinen

	Fare for brannskader fra varme overflater! Før arbeid på maskinen, la dam- panlegget få avkjole seg tilstrekkelig.
	Arbeid ved maskinen skal alltid utføres med egnede hansker.
	Fare for klemskader ved innklemming mellom be- vegelige kjoretøydeler.
	Fare for personskader fra belevegelse deler.lication stikk inn handen.
	Brannfare. Brennene eller glædende gjenstandermökke sugs opp.
	Kjettingfaste / kranpunkt
	Løftepukt for jekk
	Maksimal vinkling mot bakken ved kjøring med løftet feieavfallsbeholder.
	Detmöbare kjøres i stig- ninger på inntil 14% i kjo- reretningen.
	OBS Roterende børster(pass på rotasjonsretnin- gen).
	Advarel om farlig elektrisk spensing!
	Overhold anvisningen!
	Sving langsom!
	Vennligst les og følgbruksanvisningen!
	Fare for skade! Støvfilteret skal ikke Vas-kes.

Forskriftsmessig bruk

Feiemaskinen er ment til rengjøring av gulvarealer for industriell bruk og f.eks. følgende bruksområder:

■ Parkeringsplasser, produksjonsanlegg, logistikkområder, hotell, detaljhandel, lagerområder, garasjer. - Denne feiemaskinen er beregnet for feiing av skitne flater innendørs og utendørs. - Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes der som det ikke er i feilfri stand. - Denne feiemaskinen må kun brukes iht. denne bruksanvisningen. Det er ikke tillatt å utføre endringer på maskinen. - Maskinen er kun egnet for de overflatene som er angitt i bruksanvisningen. Det må kun kjøres på de flater eieren eller dennes representant har tillatt at maskinen brukes på. - Generelt gjelder følgende: Hold lett antennelige stoffer på avstand fra maskinen (eksplosjons-/brannfare).

Forutsebar feilbruk

Fei/sug aldri opp eksplosive væsker, brennbare gasser eller ufortynnet syre eller løsningsmidler! Til dette hører bensin, tynner og fyringsolje, som blandet med innsugningsluft kan danne eksplosive damper og blandinger. Dette gjelder også aceton, ufortynnede syrer og løsemidler som angriper materialene som er brukt på maskinen.

→ Fei eller sug aldri opp reaktivt metallstøv (f.eks. aluminium, magnesium eller sink), de vil i forbindelse med sterkt alkaliske eller sure rengjøringsmidler danne eksplosive gasser. Brennende eller glødende gjenstander må ikke suges opp. → Maskinen er ikke egnet til oppfeiing av helsefarlige stoffer. Det er forbudt å oppholde seg i fareområdet. Bruk i eksplosjonsfarlige rom er forbudt. Det er ikke tillatt å ta med passasjer. → Det er ikke tillatt å bruke maskinen til å skyve/dra eller transportere gjenstander.

Egnede overflater

- Asfalt - Industrigulv - Støpte gulv - Betong - Brostein

For overholdelsen av luft- og krypestrekninger må apparatet ikke brukes i høyder som ligger over 2000 meter over havet. (Gjelder kun for Finland) Hvis apparatet er utstyrt med en PVC-slangeledning, må det ikke brukes ved lave omgivelsestemperaturer (under 0 °C). Ta kontakt med Kärcher dersom du har spørsmål om apparatet ditt. Før bruk skal det kontrolleres at maskinen med arbeidsinnretningene er i forskriftsmessig og driftssikker tilstand. Apparat og tilbehør må ikke brukes der det ikke er i feilfri stand. → Ved bruk av maskinen på farlige steder (f.eks. bensinstasjoner etc.), må det tas hensyn til gjeldende sikkerhetsforskrifter. Bruk i eksplosjonsfarlige rom er forbudt.

△FARE

Fare for skade!

→ Dersom det arbeides på steder der det er mulighet for at betjeningspersonalet kan bli truffet av fallende gjenstander, skal maskinen ikke benyttes uten beskyttelsestak mot fallende gjenstander. → Apparatet må brukes på korrekt måte. Du må ta hensyn til forholdene på det aktuelle bruksstedet, og være oppmerksom på andre personer, og spesielt barn. → I utgangspunktet skal forskrifter, tiltak, regler og forordninger som gjelder for kjøretøy følges. Før arbeidet startes skal brukeren forsikre seg om at alle sikkerhetsinnretninger er korrekt påsatt og fungerer. → Brukeren av maskinen er ansvarlig for skader på andre personer eller materielle skader. Pass på at brukeren har tettsittende klær. Bruk kraftige sko og unngå løshengende klær.

→ Kontroller området rundt før start (f.eks. barn). Pass på å ha tilstrekkelig sikt! → Maskinen skal ikke forlates uten tilsyn når motoren er i gang. Brukeren skal først forlate apparatet når motoren er stoppet, apparatet er sikret mot utilsiktede bevegelser og tenningsnøkkelen tatt ut. For å forhindre uberettiget bruk av maskinen, ta ut tenningsnøkkelen. → Apparatet skal bare brukes av personer som er opplært i eller kan dokumentere kjennskap til bruken, og som har fått i oppdrag å bruke apparatet. Dette apparatet er ikke ment for bruk av personer (inklusive barn) med reduserte fysiske, sensoriske eller sjëlelige evner, eller som på grunn av mangel på erfaring og/eller kunnskap ikke kan benytte apparatet trygt. De skal da kun bruke apparatet under oppsyn av en sikkerhetsansvarlig person, eller på instruksjoner fra vedkommende om bruk av apparatet. Barn skal holdes under tilsyn for å sikre at de ikke leker med apparatet.

FORSIKTIG

Fare for skade! Ikke fei opp bånd, snorer eller ledninger, de kan vikle seg rundt feieval-sen.

Sikkerhetsanvisninger for kjøring

△FARE

Fare for personskader! Kontroller underlagets bæreevne før kjøring.

△FARE

Ulykkesrisiko, fare for personskader!

Veltefare ved for sterke stigninger.

Det må bare kjøres i stigninger på inntil 14 % i kjøreretningen.

Fare for velting ved høy hastighet i svinger (særlig ved venstresvinger).

- Kjør langsomt i svinger. Veltefare ved ustabilt underlag. - Maskinen må kun kjøres på fast underlag. Veltefare ved for sterk sidehelling. Det må bare kjøres stigninger på maksimalt 10 % på tvers av kjøreretningen.

Sikkerhetsanvisninger om batteridrevne apparater

Merk: Garantien gjelder bare dersom batterier og ladere anbefalt av Kärcher blir brukt.

Bruksanvisningene fra batteriprodusenten og ladeapparat-produsenten må følges ubetinget. Følg lovens anbefalinger ved omgang med batterier. - Batterier må ikke bli stående utladet, men må lades opp så snart som mulig. - For å unngå krypestrøm må batteriene alltid holdes rene og tørre. Beskytt mot forurensning, for eksempel av metallstøv. - Legg aldri verktøy eller tilsvarende på batteriene. Fare for kortslutning og eksplosjon. - Man må ikke håndtere åpen flamme, lage gnister eller røyke i nærheten av et

batteri eller i et batteriladerom. Eksplosjonsfare.

• Varme deler, for eksempel motoren, må ikke berøres (fare for forbrenning). Vær forsiktig ved omgang med batterisyre. Følg de gjeldende sikkerhetsforskriftene!
• Brukte batterier skal håndteres miljøvennlig i henhold til EU-retningslinje 91/157 EWG.

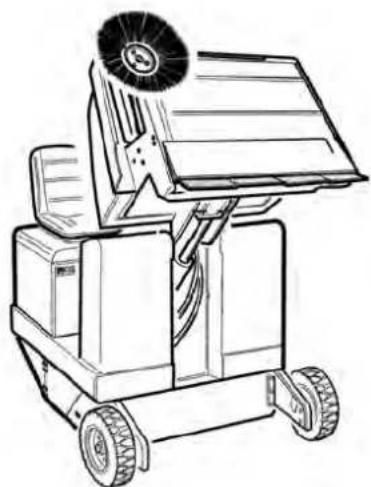

Maskiner med hevefunksjon for avfallstømming

△FARE

Fare for skade!

Ved arbeider på hevefunksjon for tømming må avfallsbeholder heves helt og sikres. Sikringen skal kun gjøres utenfor fareområdet.

Beskyttelsestaket (ekstrautstyr) gir beskyttelse mot større fallende deler. Men det gir ikke beskyttelse ved velting av maskinen!

Beskyttelsestaket skal kontrolleres for skader hver dag. Ved skader av beskyttelsestaket eller enkeltdeler må hele beskyttelsestaket byttes. Enhver modifisering av beskyttelsestaket eller monteringen av elementer, byggedeler og byggegrupper som ikke har blitt godkjent av Kärcher er ikke tillatt og kan eventuelt føre til at beskyttelsestaket mister funksjonen sin.

Sikkerhetsanvisninger for transport av apparatet

Vær oppmerksom på tomvekten (transportvekt) til apparatet ved transport på tilhengere eller kjøretøy. For transport av apparatet, må batteripluggen tas av og apparatet sikres.

Sikkerhetsanvisninger for pleie og vedlikehold

Før rengjøring og vedlikehold av maskinen, skifting av deler eller omstilling til annen funksjon skal maskinen stoppes og tenningsnøkkelen tas ut. Ved apparater med et traksjonsbatteri skal batteriet kobles fra apparatets elektriske system via batterifrakoblingspunktet (batteriplugg) før alt service- og vedlikeholdsarbeid. Ved arbeid på det elektriske anlegget skal batteriet kobles fra. Til dette må først minuspolen og også plusspolen avklemms. Gjenkoblingen skjer så i omvendt rekkefølge. Koble til plusspolen først, og deretter minuspolen. Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning eller andre skader). Reparasjoner skal kun utføres på godkjente serviceverksteder eller av fagfolk

som er kjent med alle sikkerhetsforskriftene.

Sikkerhetskontroll skal gjøres etter gjeldende lokale forskrifter for kommersiell bruk av mobile apparater. Arbeid ved maskinen skal alltid utføres med egnede hansker.

Funksjon

Feiemaskinen arbeider etter feiebrett-prinsippet.

• Den roterende feievalsen frakter smuss direkte inn i feieavfallsbeholderen.
• Sidekostene rengjør hjørner og kanter på feieflaten og frakter smuss inn i banen til feievalsen.
• Støv suges ut via støvfilteret via sugeblåren.

Pass på vekten av maskinen ved lossing.

Vekt (uten batterier) 840 kg*
Vekt (med batterier) 1300 kg*
* Dersom det er montert ekstrautstyr er vekten enda høyere.

Ikke bruk gaffeltruck. Ved lossing av maskinen, bruk en egnet rampe eller en kran! Ved bruk av rampe, pass på: Bakkeklaring 70 mm. Dersom maskinen leveres på en pall skal det bygges en nedkjøringsrampe med de medfølgende platene. Anvisningen for dette ser du på side 2 (omslagssiden)

Viktig anvisning: hver plate skal festes med 2 skruer hver.

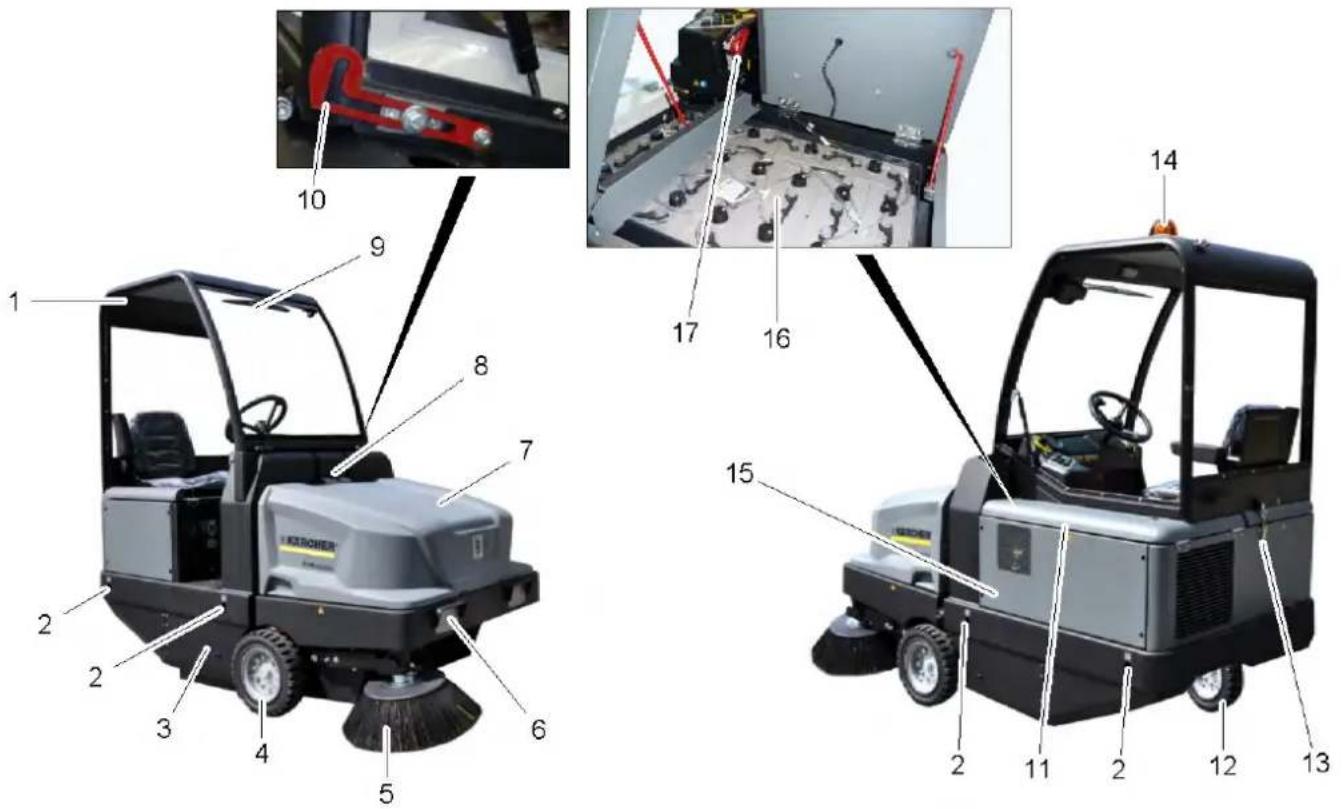

Illustrasjon feiemaskin Betjeningspanel Funksjonstaster

1 Førerhytte (tilleggsutstyr) 2 Festepunkt for surring (4x) 3 Tilgang feievalse 4 Fronthjul 5 Sidekoster 6 Lysanlegg (tilleggsutstyr) 7 Feieavfallsbeholder 8 Låsing apparatdeksel 9 Vindusvisker (tilleggsutstyr) 10 Sikringshendel førerhus 11 Motordeksel 12 Bakhjul 13 Låsing førerhus 14 Roterende varsellys 15 Feievalseregulering (ikke vist) 16 Batterisett (kun ved KM 130/300 R Bp Pack-pakken i leveringsomfanget) 17 Batterikontakt

1 Programbryter 2 Funksjonstaster 3 Multifunksjonsindikator 4 Sikringsboks arbeidsplass 5 Ratt 6 Tenningslås

Stilling 0: Slå av motor Stilling 1: Tenning på Stilling 2: Starte motoren 7 Parkeringsbrems 8 Sete (med kontaktmatte) 9 Bremsepedal 10 Kjørepedal

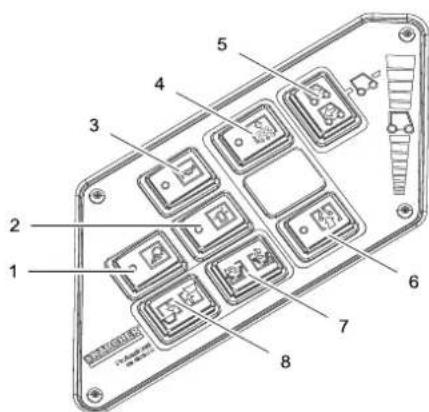

1 Arbeidsbelysning På/Av (tilleggsutstyr) 2 Roterende varsellys På/Av 3 Horn 4 Rensing av filter 5 Valgbryter kjøretning 6 Vifte 7 Åpne/lukke beholderklaff 8 Heve/senke feieavfallsbeholder

Kontrollamper og display

1 Batterikapasitet 2 Batterikontrollampe 3 Kontrollampe driftstilstand 4 Kontrollampe parkeringslys 5 Kontrollampe (ikke tilkoblet) 6 Kontrollampe nærlys 7 Kontrollampe (ikke tilkoblet) 8 Kontrollampe kjøretning forover 9 Kontrollampe kjøretning bakover 10 Driftstimeteller

Forutsetning for bruk

Vippe opp førerhus

For å utføre de ulike arbeidene, kan det være nødvendig å først vippe opp førerhuset (opsjon).

Merk: Førerhuset må bare vippes på flatt underlag (± 5°).

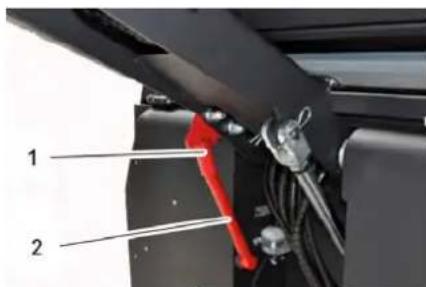

Åpne låsen på førerhuset. Vipp opp førerhuset til sikringshendelen går i lås.

→ Førerhuset vippes ned igjen, må sikringshendelen låses opp.

Låse/løsne parkeringsbrems

→ Løsne parkeringsbrems ved å trykke bremsepedalen. Lås parkeringsbremsen ved å trykke bremsepedalen.

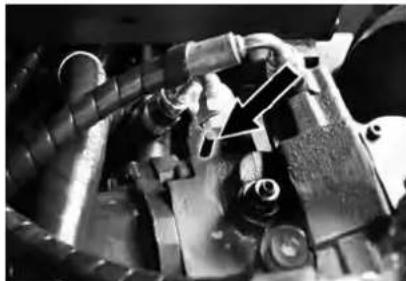

Trille feiemaskinen for hånd

Apne motordeksel. Vipp frilopshendelen på hydraulikk-pumpen 90° til siden og ned.

FORSIKTIG

Ikke trill feiemaskinen for hånd over lengre strekninger og ikke raskere enn 10 km/t. Vipp opp igjen frilopshendelen etter forskyvningen.

Bevæge feiemaskinen for egen drift

Vipp opp igjen frilopshendelen etter forskyvningen.

Ta i bruk

Generelle merknader

→ Parker feiemaskinen på et jevnt underlag. Trekk ut tenningsnøkkelen. → Trekk til holdebremsen.

Vedlikeholdsarbeider

Daglig før arbeidet starter

→ Kontroller batteriladetilstanden, ved behov lad opp batteriet (se kapittel "Lade batteri"). → Kontroller feievalse og sidekoster for slitasje og sammenviklede bånd. → Kontroller hjulene for oppviklede tråder. → Kontroller funksjonen til alle betjeningselementer. → Kontroller apparatet for skader. Rengjør støvfilteret med tasten for filterrensing.

Merk: Dette er beskrevet i kapittelet Stell og vedlikehold.

Før den tas i bruk

Sikkerhetsanvisninger for batterier

	Følg anvisingene på batteriet, i braupsanvisningen og i maskin-bruksanvisningen!
	Bruk vernebriller!
	Hold barn unna syre og batteri-er!

	Eksplosjonsfare!
	Apen ild, gnister, äpent lys og røyking er forbudt!
	Fare for skade!
	Førstehjelp!
	Varselmerket!
	Avhending!
	Batterier på ikke kastes i hus-holdsningsavfallet!
	Advarsel om farlig elektrisk spentning!

△ Fare!

Eksplosjonsfare! Verktøy o.l. må ikke legges på batteriet, dvs. på poler eller cellebro.

Fare!

Fare for skader! Pass på at SAR aldri kommer i kontakt med bly. Vask hendene godt etter håndtering av batterier.

Fare!

Brann- og eksplosjonsfare!

Fare for personskader. Etterfylling av vann på batteriene i utladet tilstand kan føre til at syren renner over! Bruk vernebriller og ta hensyn til forskriftene ved omgang med batterier, for å unngå personskader og skader på klær. Syresprut på hud eller klær må skylles av med store vannmengder umiddelbart.

FORSIKTIG

Fare for skade. Det må kun brukes destillert eller avmineralisert vann til etterfylling på batteriene. Det må ikke brukes fremmede tilsetninger (såkalte forbedringsmidler). Dette fører til at garantien bortfaller.

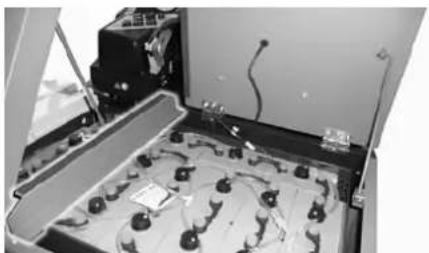

Anbefalte batterier, batteriladere

	Bestillingsnum- mer
Batterietrau 36 V, 360 Ah, (i trau, vedlike- holdslav) *	6.654-282.0
Lader 36 V, 50 A 6.654-	283.0
* Maskinen trenger 1 batteripakke

Bruk av andre batterier og ladere anbefales ikke, og skal kun gjøres etter samråd med KÄRCHER-kundeservice.

Ta av batteripluggen på maskinen og koble til kontakten på laderen. Sett støpselet på laderen i en feilfri stikkontakt på 16 A, laderen starter ladingen automatisk. La begge motordekslene være åpne under ladingen. Merk: Når batteriet er ladet opp, kobles først ladeapparatet fra nettet og så batteriet fra ladeapparatet.

Kontroll og justering av væskenivået på batteriet

FORSIKTIG

Les alltid anvisningene fra leverandøren av batteriet og handle deretter.

Kontroller ladenivået på batteriene

- Visning av batterikapasitet i grønt område: Batteriet er ladet. - Visning av batterikapasitet i gult område: Batteriet er halvveis utladet. - Visning av batterikapasitet i rødt område: Batteriet er nesten flatt. Feiedriften vil snart avsluttes automatisk. - Kontrollampen lyser rødt: Batteriet er flatt. Feiedriften vil avsluttes automatisk (det er kun mulig å starte igjen etter lading av batteriene). Kjør maskinen direkte til oppladingsstedet, og unngå stigninger ved slik kjøring. → Lad batteriet.

Drift

Stille inn førersetet

→ Trekk hendelen for seteregulering utover. → Forskyv setet, slipp hendelen og la setet gå i inngrep. → Beveg setet fram og tilbake og kontroller at setet er i låst stilling.

Velge programmer

1 Transportkjøring 2 Feiing med feievalse 3 Feiing med feievalse og sidekost.

Starte maskinen

→ Ta plass på førersetet. → Sett valgbryter for kjøreretning i midtstilling. → Trekk til holdebremsen. → Sett tenningsnøkkelen i tenningslåsen. → Sett tenningsnøkkelen til posisjon "I". Maskinen klar til bruk. → Sett tenningsnøkkelen til posisjon "II". Maskinen er klar til kjøring. Merknad: Visning av batterikapasitet viser i ca. 10 sekunder den virkelige ladetilstanden.

Kjøring av maskinen

→ Sett programbryter til transportkjøring. → Bremspedal trykkes inn og holdes inntrykt. → Løsne parkeringsbremsen.

Kjøre forover

→ Sett kjøreretningsvelger til "Forover". Trykk kjørepedal langsomt inn.

Kjøre bakover

△ Fare!

Fare for skader! Ved rygging skal det ikke være fare for tredjeperson, eventuelt må noen dirigere deg.

FORSIKTIG

Fare for skade! Bruk kun kjøreretningsvelgeren ved stillestående maskin.

→ Sett kjøreretningsvelgeren til "Bakover". Trykk kjørepedalen langsomt inn.

Kjøremåte

Kjørehastigheten kan reguleres trinnløst med kjørepedalen. Unngå rykkvis betjening av pedalen, da dette kan skade hydraulikkanlegget.

Bremsing

→ Slipp kjørepedalen, maskinen bremser automatisk og blir stående.

Kjøring over faste hindringer opp til 70 mm høyde: Kjør langsomt og forsiktig over hindringer. Faste hindringer over 70 mm høyde: → Hindringer må bare kjøres over med en egnet rampe.

Feiedrift

FORSIKTIG

Fei ikke pakktape, tråd eller noe lignende, da dette kan føre til skader på feiemekanismen.

Merk: For å oppnå optimal rengjøring, bør kjørehastigheten tilpasses de aktuelle forholdene.

Merk: Støvfilteret bør tømmes med jevne mellomrom under drift.

Fei tørre gulv

→ Slå på viften.

→ Ved flaterengjøring, sette programvelgeren til feiing med feievalse. → Ved rengjøring av sidekanter, sett programvelgeren til feiing med feievalse og sidebørster.

Feie fuktige eller våte gulv

→ Slå av vifte. → Ved flaterengjøring, sette programvelgeren til feiing med feievalse. → Ved rengjøring av sidekanter, sett programvelgeren til feiing med feievalse og sidebørster.

Tømme feieavfallsbeholderen

△ Fare!

Fare for skader! Under tømmingen må det ikke oppholde seg personer og dyr i utsvingingsområdet for feieavfallsbeholderen.

△ Fare

Klemfare! Hold aldri fast i stagene i tømmemekanismen. Opphold deg ikke under den løftede beholderen.

△ Fare!

Veltefare! La feiemaskinen stå på et jevnt underlag mens tømmingen pågår.

Sett programbryter til transportkjøring → Hev feieavfallsbeholderen. Kjør langsomt frem til samlebeholderen. → Trekk til holdebremsen. Åpne beholderklaff: Trykk bryteren til venstre og tøm feieavfallsbeholderen. → Lukk beholderklaff: Trykk bryteren til høyre (ca. 2 sekunder) til den låser i endestilling. Løsne parkeringsbremsen. Kjør langsomt bort fra samlebeholder. → Senk feieavfallsbeholderen til endeposisjon.

Slå maskinen av

Bremspedal trykkes inn og holdes inntrykt. → Trekk til holdebremsen. Vri tenningsnøkkelen til "0" og trekk den ut.

Transport

△ FARE

Fare for personskader og materielle skader! Pass på vekten av apparatet ved transport.

Vri tenningsnøkkelen til "0" og trekk den ut. → Trekk til holdebremsen. → Sikre maskinen på festepunktene for surring (4x) med stropper, tau eller kjetting. Sikre maskinens hjul med kileklosser. → Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende regler.

Lagring

△FARE

Fare for personskader og materielle skader! Pass på vekten av apparatet ved lagring.

Sette bort

Hvis feiemaskinen ikke skal brukes over lengre tid, må følgende punkter følges:

→ Parker feiemaskinen på et jevnt underlag. Sett programbryter til transportkjøring.

Vri tenningsnøkkelen til "0" og trekk den ut. Sikre feiemaskinen mot rulling. Rengjør feiemaskinen innvendig og utvendig. → Parker maskinen på en beskyttet og tørr plass. → Trekk ut batteripluggen på maskinen. → Batteriet lades i mellomrom på ca. to måneder.

Pleie og vedlikehold

Generelle merknader

FORSIKTIG

Fare for skade!

→ Før rengjøring og vedlikehold av maskinen, skifte av deler eller omstilling til annen funksjon skal maskinen stoppes, trekk ut tenningsnøkkelen, og trekk ut batteripluggen eller koble fra batteriet. - Reparasjoner skal kun utføres på godkjente serviceverksteder eller av fagfolk som er kjent med alle sikkerhetsforskriftene. Kommersielt brukte maskiner som brukes på ulike steder skal sikkerhetskontrolleres i samsvar med VDE 0701. → Parker feiemaskinen på et jevnt underlag. Vri tenningsnøkkelen til "0" og trekk den ut. Trekk til holdebremsen.

Rengjøring

FORSIKTIG

Fare for skade! Rengjøring av maskinen må ikke skje med vannslange eller høytrykksvasker (fare for kortslutning eller andre skader).

Innvendig rengjøring Fare

Fare for skader! Benytt støvbeskyttelsesmaske og vernebriller.

Rengjør maskinen med en klut. Blås den ut med trykkluft.

Utvendig rengjøring av maskinen

Rengjør maskinen med en fuktig klut og mild rengjøringsblanding.

Merk: Det må ikke brukes aggressive rengjøringsmidler.

Vedlikeholdsintervaller

Merk: Driftstimetelleren angir tidspunktet for vedlikeholdsintervallene.

Vedlikehold utført av kunden

Merk: Alle service- og vedlikeholdsarbeider må, når kunden forestår vedlikehold, utføres av kvalifiserte fagfolk. Ved behov kan man til enhver tid ta kontakt med en Karcher-forhandler.

Daglig vedlikehold:

→ Kontroller feievalse og sidekoster for slitasje og sammenviklede bånd → Kontroller funksjonen til alle betjeningselementer. → Kontroller apparatet for skader.

Ukentlig vedlikehold:

Rengjør hydraulikkoljekjøler. → Kontroller hydraulikkanlegget. → Kontroller hydraulikkoljenivået. → Kontroller nivået på bremsevæske. → Kontroller tetningslistene for slitasje, og skift ved behov. → Kontroller beholderklaffen og smør den.

Vedlikehold etter slitasje:

→ Skift tetningsplorer.

→ Etterstram pakninger på siden eller skift ut. → Skift feievalsen. → Skift sidekostene.

Merk: Beskrivelse av dette finnes i kapittelet Vedlikeholdsarbeid.

Vedlikehold utført av kunden

Vedlikehold etter 50 driftstimer:

Gjennomfør første ettersyn i henhold til vedlikeholdsheftet.

Vedlikehold etter 250 driftstimer:

Gjennomfør ettersyn i henhold til vedlikeholdsheftet.

Merk: For at garantikrav skal aksepteres, må alle service- og vedlikeholdsarbeider utføres av autorisert Karcher-kundeservice i løpet av garantitiden.

Vedlikeholdsarbeider

Forberedelser:

→ Parker feiemaskinen på et jevnt underlag. Vri tenningsnøkkelen til "0" og trekk den ut. Trekk til håndbremsen.

Generelle sikkerhetsanvisninger ▲ FARE

Fare for skader! Sett alltid inn sikringsstang ved løft av feieavfallsbeholder.

1 Holder sikringsstang 2 Sikringsstang Vipp opp sikringsstang for høydetømming og sett inn i holderen (sikret).

Skifte batterier

Batteriene kan bare skiftes ut som helt sett. Skifte skal kun utføres av kvalifiserte fagfolk. → Grunnet den høye vekten (450 kg) må skiftingen gjennomføres ved hjelp av en kran.

Merknad: Tverrbjelken må skrus av før skifte av batteri.

→ Under demonteringen av batteriet må man passe på at man først kobler fra minus-pol-ledningen. Fest kranwirene på de 4 ørene på batterisettet og løft batteriene forsiktig ut.

Kontroller nivå av hydraulikkolje og etterfyll hydraulikkolje MERKNAD

Feieavfallsbeholderen skal ikke være løftet. Åpne motordeksel.

1 Hydraulikkoljetank 2 Seglass 3 Lokk, oljepåfyllingsåpning 4 Hydraulikkoljekjøler 5 Manometer → Kontroller hydraulikkoljenivået i se-glasset. -Oljenivået må ligge mellom "MIN"- og "MAX"-markeringen. Dersom oljenivået er under "MIN"-markeringen, etterfyll hydraulikkolje. → Skru ut lokk på oljefyllingsåpningen. Rengjør fylleområdet. Fyll på hydraulikkolje.

Oljetyper: Se Tekniske data

→ Skru på lokk på oljefyllingsåpningen.

MERKNAD

Dersom manometeret viser økt hydraulikktrykk skal hydraulikkoljefilteret skiftes ved Karcher kundeservice.

Kontroller hydraulikkanlegget

→ Trekk til holdebremsen. → Start motoren.

Vedlikehold av hydraulikkanlegget skal kun foretas av Karcher-kundeservice. Kontroller samtlige hydraulikslanger og koblinger for tetthet.

Kontrollere feievalsen

Sett tenningsnøkkelen til posisjon "I". Løft feieavfallsbeholderen til endeposisjon. Sett tenningsnøkkelen i posisjon "0". Trekk til holdebremsen. Sett inn sikringsstangen for høy tømming.

Fjern bånd eller tau fra feievalsen. Ta ut sikringsstangen. Sett tenningsnøkkelen i tenningslåsen. Sett tenningsnøkkelen til posisjon "I".

Senk feieavfallsbeholderen til endeposisjon. Vri tenningsnøkkelen til "0" og trekk den ut.

Utskifting av feievalse

1 Festeskrue feievalseholder 2 Feievalse 3 Feievalseholder 4 Holdeplate sideveis pakning 5 Pakninger på siden

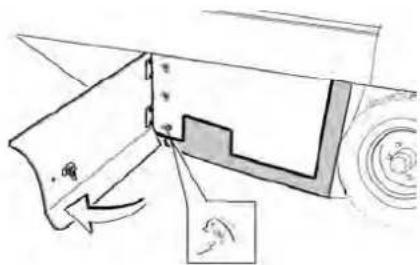

Åpne sidekledning med nøkkel. Skru opp vingemuttere på festeplaten fra pakningene på siden, og ta av festeplaten. Vipp ut sidepakning. Skru ut festeskruen på feieavfallsbeholderen og sving holderen ut. Ta av feievalsen.

Feievalsens monteringsposisjon i kjøreretningen (sett ovenfra)

Merk: Vær oppmerksom på børstesettets posisjon når du monterer den nye feievalsen.

Montere ny feievalse. Sporene på feievalsen skal stikkes inn i knastene på den motstående svingarmen.

Merk: Etter montering av ny feievalse må feiemønsteret stilles inn på nytt.

Kontroll og innstilling av feiemønster

Merk: Feiemønster er fra fabrikken stilt til 80 mm. Det kan trinnløst reguleres ved slitasje av feievalsen.

Kontroller dekktrykket. Slå av sugeviften. Kjør feiemaskinen på et jevnt og glatt underlag, som er synlig dekket av støv eller kritt.

→ Sett programbryteren til feiing med feievalsen. → Sett programbryteren til transportkjøring. → Rygg maskinen bort. → Kontroller feiemønsteret.

Formen på feiemønsteret skal danne en likesidet firkant med bredde 80-85 mm.

1 Reguleringsmutter 2 Kontramutter. Åpne motordekselet på siden. Løsne kontramutteren. Still inn feiemønsteret. → Trekk til kontramutteren. → Kontroller feiemønsteret på feievalsen.

Kontroll og innstilling av feiemønster på sidebørster

Løft sidebørstene. Kjør feiemaskinen på et jevnt og glatt underlag, som er synlig dekket av støv eller kritt. Sett programbryteren til feiing med feievalsen og sidebørster. Løft sidebørstene. Sett programbryteren til Kjøring. → Rygg maskinen bort. → Kontroller feiemønsteret.

Bredden på feiemønsteret skal være mellom 40-50 mm.

Korriger feiemønsteret med de to reguleringsskruene. → Kontroller feiemønsteret.

Still inn pakninger på sider

→ Løft feieavfallsbeholderen og sikre med sikringsstangen.

△FARE

Fare for skader! Sett alltid inn sikringsstangen ved løftet feieavfallsbeholder. Vipp opp sikringsstangen for høydetømming og sett inn i holderen (sikret).

→

1 Holder for sikringsstang 2 Sikringsstang. Åpne sidekledningen som beskrevet i kapittel "Skifte feievalsen". Løsne de 6 vingemutterne på festeplaten på siden. Løsne 3 muttere (størrelse 13 mm) på fremre festeplate. Trykk ned pakningene på siden (avlangt hull) slik at de har en avstand til bakken på 1-3 mm. → Skru fast festeplatene. Gjenta prosedyren på andre siden av maskinen.

Rengjør støvfilteret med tasten for filterrensing.

Skifte støvfilter

ADVARSEL

Tøm feieavfallsbeholderen før du begynner å skifte støvfilter. Benytt støvbeskyttelsesmaske ved arbeider på filtersystemet. Vær oppmerksom på sikkerhetsforskriftene for håndtering av finstøv.

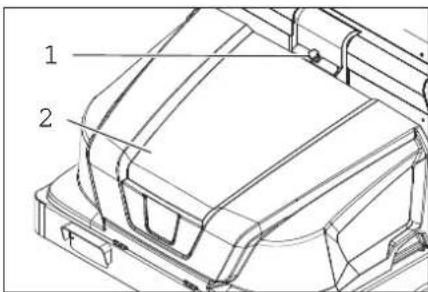

1 Låsing apparatdeksel

2 Maskinhette

Åpne låsen ved å skru av stjerneskruen. Vipp maskinhetten forover.

Åpne filterdeksel.

Vipp filterristen forover.

→ Skifte støvfilter. Lukk filterlokket igjen.

Skifte lampe i lyskaster (tilleggsutstyr)

→ Skru ut lyskaster. Ta ut lyskaster og trekk ut kontakten.

Merk: Pass på posisjonen av kontakt. → Skru fra hverandre lyskaster. → Trekk fra hverandre lyskasterhus og hold det vannrett, da lampeenheten kan falle ut. Løs opp festebøyle og ta ut lyspæren. Sett inn ny lyspære. Sett sammen i motsatt rekkefølge.

Skifte lampe i blinklys (tilleggsutstyr)

Merk: For å skifte lyspære på retningsviseren, ta av glasset på retningsviseren.

Skifte sikringer

Merk: Sikringen FU 01 (hovedsikring) er plassert på elektronikkabinett. Sikringene FU 14, FU 15 og FU 16 er montert inni elektronikkabinett. Advarsel: Åpning av kabinett og skifte av sikringer skal kun gjøres av autorisert kundeservice.

1 Sikring FU 1 (hovedsikring) 2 Elektronikkabinett

FU 01 Hovedsikring 220 A
FU 02 Setekontaktbryter 3 A
FU 03 Førerhytte (tilleggsut-styr)	10 A
FU 04 Kjøreretningsbryter 5 A
FU 05 Multifunksjonsindikator	3 A
FU 06 hydraulikkoljekjøler 25 A
FU 07 Programvalgbryter 15 A
FU 08 Horn 10 A
FU 09 Belysning venstre 7,5 A
FU 10 Belysning høyre 7,5 A
FU 11 Arbeidslys 10 A
FU 12 Roterende varsellys 5 A
FU 13 Vibratorsystem 10 A
FU 14 Motor 3 A
FU 15 Spenningsomformer 20 A
FU 16 Nøkkelbryter 3 A

Merk: Benytt kun sikringer med samme verdi.

Feilretting

Feil Retting
Maskinen kjører不解 erler bare langsom.	Ta plass på førersetet, det aktiverer setekontaktmatten
	Ultrøst sikring FU 1 (på elektronikkabinett) slås på
	Lade eller skifte batteri
	Løsne parkeringsbremsen
	Kontroller om det innviklede;bändEller snorer.
	Ta kontakt med Kärchers kundetjeneste.
Pipende lyder i hydraulikken Fyll på hydraulikkolje
		Ta kontakt med Kärchers kundetjeneste.
Børster dreier seg bare langsom erller不解 i det—hele tatt	Kontroller om det innviklede;bändEller snorer.
	Ta kontakt med Kärchers kundetjeneste.
Litten aller ingen sugekraft i børste-området	Rengjør filtrene
	Ta kontakt med Kärchers kundetjeneste.
Maskinen støver Still inn pakninger	pá sidén
	Slå på viften
	Rengjør støvfilter
	Utskiftning av filterpakninger
	Ta kontakt med Kärchers kundetjeneste.
Feieenhet lar avfall litge igjen Tøm	feieavfallsbeholden
	Rengjør støvfilter
	Utskifting av feievalse
	Stillinn feiemønster
	Skifte pakningsstriper i feieavfallsbeholden
	Løsne blokkering i feievalse
	Ta kontakt med Kärchers kundetjeneste.
Feieavfallsbeholder hever ellser senker seg不解	Kontroller sikringer.
	Ta kontakt med Kärchers kundetjeneste.
Feieavfallsbeholder dreier seg bare langsom erller不解 i det—hele tatt	Ta kontakt med Kärchers kundetjeneste.
Driftsceil ved hydraulisk drevn de-ler	Ta kontakt med Kärchers kundetjeneste.

Tekniske data

		KM 130/300 R Bp KM 130/300 R Bp Pack
Maskindata
Kjøreshastighet, forover km/h 7 7
Kjøreshastighet, bakover km/h 7 7
Stigeevne (maks.) -- 14 % 14 %
Flatekapasitet uten sidekost m	2/h 7000	7000
Flatekapasitet med 1 sidekoster m	2/h 9100	9100
Arbeidsbredde uten sidekoster mm 1000 1000
Arbeidsbredde med 1 sidekoster mm 1300 1300
Beskyttesesklasse beskyttet mot vanndrypp -- IPX 3	IPX 3
Bruksvarighet ved fullt oppladet batteri	h	2 2
Elektrisk anlegg
Batterikapasitet	V, Ah	--	36, 360
Batterisett	kg	--	460
Hydraulisk anlegg
Oljemengde i komplet hydraulikkanlegg	I	25	25
Oljemengde i hydraulikktank	I	20,5	20,5
Hydraulikkoljetype	-- HV 46 HV 46
Feieavfallsbeholder
Maks. avlastingshøyde	mm 1400	1400
Volum i feieavfallsbeholder	I	300	300
Feievalse
Feievalsediameter	mm 300	300
Feievalsebredde	mm 1000	1000
Turtall	1/min	325	325
Feiemønster	mm 80	80
Sidebørster
Sidekostdiameter	mm 600	600
Turtall (trinnløst)	1/min	61	61
Helgummi dekk
Dimensjon foran	-- 15-4,5 x 8	15-4,5 x 8
Dimensjon bak	-- 15-4,5 x 8	15-4,5 x 8
Brems
Forhjul	-- mekanisk	mekanisk
Bakhjul	-- hydrostatisk	hydrostatisk
Filter- og sugesystem
Konstruksjon	-- Foldefilter	Foldefilter
Turtall	1/min	2800 2800
Filterflate, finstøvfilter	m2	5,2	5,2
Nominelt undertrykk, sugesystem	mbar	15,5	15,5
Nominell volumstrøm, sugesystem	m2/h 800	800
Vibratorsystem	-- Elektromotor	Elektromotor
Omgivelsesbetingelser
Temperatur	°C	-5 til +40	-5 til +40
Luftfuktighet, ikke duggende	%	0 - 90	0 - 90
Registrende verdier etter EN 60335-2-72
Støy
Støytryksknivå LpA	dB(A)	75	75
Usikkerhet KpA	dB(A)	3 3
		KM 130/300 R Bp	KM 130/300 R Bp Pack
Støyeffektnivå Lw+ usikkerhet Kw	dB(A) 93	93
Maskinvibrasjon
Hånd-arm vibrasjonsverdi m/s	2	< 2,5 < 2,5
Sete m/s	2	< 2,5 < 2,5
Usikkerhet K m/s	2	0,1 0,1
Mål og vekt
Lengde x bredde x høyde mm 2040x1330x1430 2040x1330x1430
Svingradius høyre mm 1400 1400
Svingradius venstre mm 1400 1400
Lomvekt (uten/med batterier) kg 840/1300	840/1300
Tillatt totalvekt	kg	1789 1789
Tillatt aktelbelasting foran	kg	897	897
Tillat aktelbelastning bak	kg	892	892
Det tas forbehold om tekniske endringer!

EU-samsvarserklæring

Vi erklærer herved at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Feiemaskin

Type: 1.186-xxx

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG

Anbefalinger angående håndtering av batterier.

Ytre rengjøring av maskinen
