KM 130300 R Bp - Smeták Kärcher - Bezplatný návod k obsluze

Typ produktu	Průmyslový zametač
Značka	Kärcher
Model	KM 130300 R Bp
Rozměry (D x Š x V)	2040 x 1330 x 1430 mm
Hmotnost (bez baterie)	840 kg
Hmotnost (s baterií)	1300 kg
Napájení	Baterie 36 V, 360 Ah (bateriový pack volitelný)
Šířka zametání (s bočním kartáčem)	1300 mm
Šířka zametání (bez bočního kartáče)	1000 mm
Kapacita zametání	Až 9100 m²/h (s bočním kartáčem)
Objem nádoby na prach	300 L
Maximální sklon (ve směru jízdy)	14 %
Rychlost jízdy (vpřed a vzad)	7 km/h
Typ hydraulického oleje	HV 46
Množství hydraulického oleje (nádrž)	20,5 L
Plocha prachového filtru	5,2 m²
Hladina akustického tlaku (LpA)	75 dB(A)
Zaručená hladina akustického výkonu	93 dB(A)
Hlavní funkce	Zametání s rotačním kartáčem a bočním kartáčem, vysávání, hydraulické vyprázdnění nádoby
Bezpečnost	Sedací kontakt, parkovací brzda, ochranná střecha volitelná, automatické zastavení
Údržba	Denní čištění filtru, týdenní údržba, výměna kartáčů podle opotřebení
Náhradní díly a opravitelnost	Filtr, kartáče, baterie, těsnění, pojistky k dispozici prostřednictvím servisu Kärcher

Často kladené otázky - KM 130300 R Bp Kärcher

Co dělat, když se zařízení nepohybuje nebo se pohybuje jen pomalu?

Zkontrolujte, zda je řidič správně usazen (sedací kontakt aktivován), zda je uvolněna parkovací brzda, zda je baterie nabitá a zda se kolem kartáčů neomotal žádný drát nebo páska. Pokud problém přetrvává, kontaktujte servis Kärcher.

Jak vyčistit prachový filtr?

Použijte tlačítko čištění filtru na ovládacím panelu během provozu. Pro ruční čištění otevřete kryt, sklopte třepačku a v případě potřeby vyměňte filtr. Používejte ochrannou masku.

Jak nastavit stopu zametání rotačního kartáče?

Postavte stroj na rovný a prašný povrch, vypněte vysávání, proveďte krátký průjezd vzad, pak změřte šířku obdélníku zametání (80-85 mm). Nastavte seřizovací matici pod bočním krytem a utáhněte pojistnou matici.

Jakou baterii použít a jak ji nabíjet?

Používejte výhradně bateriový pack Kärcher 36 V, 360 Ah (ref. 6.654-282.0) s příslušnou nabíječkou 36 V, 50 A (ref. 6.654-283.0). Nabíjejte ve větrané místnosti, nejprve odpojte nabíječku od sítě, poté od baterie.

Jak vysypat nádobu na prach?

Zaparkujte stroj na rovném povrchu, zatáhněte parkovací brzdu, zvedněte nádobu pomocí ovládání, přistupte ke sběrnému kontejneru, otevřete klapku posunutím spínače doleva, vysypte, zavřete klapku (spínač doprava), poté nádobu sklopte.

Mohu zařízení používat na svahu?

Ano, ale nepřekračujte 14 % sklonu ve směru jízdy a 10 % bočního sklonu. V zatáčkách jeďte pomalu, abyste předešli riziku převržení.

Jak udržovat kartáče (rotační a boční)?

Denně kontrolujte opotřebení a namotání pásků. Pro výměnu rotačního kartáče otevřete kryt, odšroubujte uložení a vyjměte kartáč. Boční kartáče se mění podle opotřebení. Po výměně nastavte stopu.

Co dělat v případě pískavého zvuku v hydraulice?

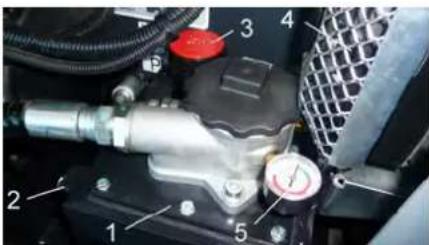

Zkontrolujte hladinu hydraulického oleje v průhledítku (mezi MIN a MAX). V případě potřeby doplňte olej HV 46. Pokud hluk přetrvává, kontaktujte servis Kärcher.

Jak vyměnit pojistku?

Otevřete držák pojistek. Identifikujte vadnou pojistku (viz tabulka pojistek v návodu). Nahraďte ji pojistkou stejné proudové hodnoty. U hlavních pojistek (FU01, FU14-16) se obraťte na autorizovaný servis.

Jaká je doba nabíjení baterie?

Doba nabíjení závisí na nabíječce a stavu vybití. Při běžném používání počítejte s přibližně 8 hodinami pro úplné nabití. Stroj poskytuje přibližně 2 hodiny nepřetržitého provozu.

NÁVOD K OBSLUZE KM 130300 R Bp Kärcher

Obecná upozornění. CS 1

Ochrana životního prostředí CS 1

Záruka CS 1

Příslušenství a náhradní díly CS 1

Symboly použité v návodu k

obsluze. CS 1

Symboly na zařízení CS 1

Používání v souladu s určením CS 2

Bezpečnostní pokyny CS 2

Bezpečnostní pokyny pro

obsluhu CS 2

Bezpečnostní pokyny pro

jízdní provoz..CS2

Bezpečnostní upozornění

pro přístroje na baterie..CS 2

Přístroje s horním vyprazdňováním .CS3

Přístroje s ochrannou střechou pro řidiče .CS3

Bezpečnostní pokyny pro přepravu přístroje....CS3

Bezpečnostní pokyny pro péči a údržbu .CS 3

Funkce. CS 3

Pokyny pro vykládku .CS 3

Ovládací a funkční prvky . . . . CS 4

Obrázek zametacího stroje CS 4

Ovládací panel..CS 4

Funkční tlačítka..CS4

Kontrolka a displej....CS 5

Obrázek zametacího stroje CS 4

Ovládací panel CS 4

Funkční tlačítka...CS4

Kontrolka a displej...CS 5

Před uvedením do provozu . . . CS 5

Sklopení kabiny řidiče . . . CS 5

Aretujte/povolte parkovací

brzdu . CS 5

Pohyb zametacího stroje

bez vlastního pohonu . . . CS 5

Pohyb zametacího stroje s

vlastním pohonem . CS 5

Uvedení do provozu CS 5

Obecná upozornění . CS 5

Zkušební a údržbové práce CS 5

Před uvedením do provozu . . . CS 5

Bezpečnostní pokyny bate

rie . CS 5

Nabití baterií . . . CS 6

Provoz .CS6

Nastavení sedadla řidiče CS 6

Volba programu .CS 6

Startování zařízení....CS 6

Pojíždění přístroje...CS6

Zametací provoz .CS6

Vyprázdnění nádoby na

metené nečistoty. CS 7

Vypnutí zařízení CS7

Přeprava CS 7

Uskladnění přístroje.. CS 7

Odstavení CS 7

Ošetřování a údržba .CS7

Obecná upozornění...CS 7

Čištění CS7

Intervaly údržby

Údržba CS 7

Technické údaje

EU prohlášení o shodě

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obecná upozornění

Pokud při vybalování najdete škody vzniklé při přepravě, obraťte se na svého prodejce.

• Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečný provoz.

Kromě pokynů uvedených v návodu k použití je nutné dodržovat všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů stanovené zákonem.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nevhazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětovnému zhodnocení. Vysloužilá zařízení proto likvidujte prostřednictvím příslušných sběrných míst.

Baterie, olej, palivo a podobné látky se nesmějí dostat do okolního prostředí. Tyto materiály laskavě zlikvidujte ve sběrnách určených k tomuto účelu.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou distribucí společnosti. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo nejbližší oddělení služeb zákazníkům.

Příslušenství a náhradní díly

NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje. Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

Symboly použité v návodu k

obsluze

NEBEZPEČÍ

Varuje před bezprostředně hrozícím nebezpečím, které má za následek těžká fyzická zranění nebo usmrcení.

VAROVÁNÍ

Varuje před případnou nebezpečnou situací, která by mohla mít za následek těžká fyzická zranění nebo usmrcení.

UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Symboly na zařízení

	Nebezpećí popáléní o horké plochy! Před prací na zařizení nechte výfu-kový systém dostatečné vychladnout.
	Práce na zařizení prová-dějte vždy ve vchodných rukavicích.
	Nebezpećí pohmázěné prí sevěné mezi pohyblíve Časti vozidla.
	Nebezpećí urazu prí styku s pohyblívymi díly. Ne-vkládejte ruce.
	Nebezpećí požáru. Nevy-sávejte hoříci Či doudnající prědměty.
	Uchycení štěžu/uvázání jeřábu
	Uchytné body pro zvedák.
	Maximální sklon podkladu prí jízdě se zdviženou ná-dobou na zametené ne-cistoty.
	Ve směru jízdy je povole-no stoupány do 14%.
	Pozor na rotujćí sméták (dbejte na směr otáčení).
	Varoványí prěd nebezpečnám elektrickým napětím!
	Respektujte upozorněné!
	Otáčejte volantem poma-lu!
	Provozní námod si prosím prěčěte a Žid'te se jím!
	Nebezpećí poškození! Prachový filtr nemyjte.

Používání v souladu s určením

Zametací stroj je určen k čištění podlahových ploch v komerčních objektech, např. v následujících odvětvích:

Parkoviště, výrobní zařízení, logistické objekty, hotel, maloobchod, skladovací prostory, chodníky

Tento zametací stroj je určen k zametání znečištěných ploch ve vnitřním a venkovním prostoru. - Přístroj s pracovním zařízením musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. Zametací stroj používejte výlučně v souladu s údaji tohoto návodu k obsluze. - Na přístroji neprovádějte žádné úpravy. - Přístroj je určen pouze pro povrchy určené v návodu. - Najíždět smíte jen na plochy schválené pro použití stroje podnikatelem nebo jeho zmocněncem. - Obecně platí: Snadno vznětlivé látky udržujte v dostatečné vzdálenosti od přístroje (nebezpečí výbuchu/požáru).

→ Nikdy přístrojem nemette/nenasávejte jakékoliv hořlaviny a zápalné látky, jako jsou explozivní kapaliny, hořlavé plyny, neředěné kyseliny, rozpouštědla, K

tomu patří benzin, ředidla barev nebo topné oleje, které při smíšení s nasávaným vzduchem mohou tvořit výbušné plyny nebo směsi, dále aceton, neředěné kyseliny nebo rozpouštědla, které napadají materiály použité na přístroji.

→ Nikdy nezametejte/nevysávejte reaktivní kovový prach (např. hliník, hořčík, zinek), neboť ve spojení se silně alkalickými nebo kyselými čisticími prostředky vytvářejí výbušné plyny. → Nikdy přístrojem nemette/nenasávejte hořící nebo doutnající předměty! → Přístroj není vhodný pro uklízení látek ohrožujících zdraví. Pobyt v ohroženém prostoru je zakázán. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze! Je nepřípustné brát s sebou doprovodné osoby. Strkat/tahat nebo přepravovat předměty není tímto přístrojem dovoleno.

Vhodné podlahy

- asfalt - průmyslová podlaha - potěr - beton - dlažba

Bezpečnostní pokyny

Bezpečnostní pokyny pro obsluhu

→ Kvůli dodržení vzdušných i povrchových vzdáleností se přístroj nesmí provozovat ve vyšší nadmořské výšce než 2000 m n. m. → (Platí pouze pro Finsko) Pokud je přístroj vybaven hadicovými rozvody z PVC, nesmí se používat při nízkých okolních teplotách (pod 0 °C). Máte-li dotazy k přístroji, kontaktujte společnost Kärcher. → Přístroj s pracovním zařízením musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. → Používáte-li přístroj v nebezpečných prostorách (např. benzinová pumpa), dodržujte bezpodmínečně příslušné bezpečnostní předpisy. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze!

NEBEZPEČÍ

Nebezpečí úrazu!

→ Nepoužívejte přístroj bez ochranného krytu proti padajícím předmětům v oblastech, kde hrozí, že by mohla být obsluha přístroje zasažena padajícími předměty. Uživatel smí přístroj používat pouze k účelům, ke kterým byl přístroj vyroben. Při práci s přístrojem je uživatel povinen dbát místních specifik a brát při práci zřetel na třetí osoby, zvláště děti. → Je třeba ze zásady dodržovat veškerá předpisová opatření, pravidla a nařízení, která platí pro motorová vozidla. → Před začátkem práce se musí obsluhující přesvědčit, zda jsou všechna

ochranná zařízení správně připojena a funkční.

→ Obsluhující personál je zodpovědný za kolize s jinými osobami nebo jejich majetkem. Dbejte na přiléhavé oblečení obsluhujícího personálu. Používejte pevnou obuv a nenoste volné oděvy. → Před vyjetím zkontrolujte okolní prostor (např. děti). Dbejte na dostatečný rozhled! → Zařízení se nesmí nikdy nechat bez dozoru, dokud je motor v chodu. Pracovník obsluhy smí zařízení opustit teprve tehdy, když je motor v klidu, zařízení je zajištěno proti samovolnému pohybu a klíč je vytažen. → Aby se zabránilo použití zařízení neoprávněnou osobou, je třeba vždy vyndat klíč. → Přístroj smějí používat jen osoby, které jsou obeznámeny s manipulací nebo prokázaly schopnost jej obsluhovat a které jsou používáním výslovně pověřeny. → Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bezpečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet. → Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

UPOZORNĚNÍ

Nebezpečí poškození! Nezametat pásky, provazy nebo dráty, protože se jinak namotají kolem zametacího válce.

Bezpečnostní pokyny pro jízdní provoz

△NEBEZPEČÍ

Nebezpečí úrazu! Zkontrolujte nosnost podkladu před jízdou.

NEBEZPEČÍ

Hrozí nehoda, nebezpečí úrazu! Nebezpečí převrácení při přílišných stoupáních.

• Ve směru jízdy je povoleno stoupání do 14%. Nebezpečí překlopení při rychlejším zatáčení (zejména zatáčení doleva). - V zatáčkách jeďte pomalu. Nebezpečí převrácení při nestabilním podkladu.
• S přístrojem pohybujte výhradně na zpevněném podkladu. Nebezpečí převrácení při příliš velkém bočním náklonu.
• Šikmo ke směru jízdy zdolávejte pouze stoupání do max. 10%.

Bezpečnostní upozornění pro přístroje na baterie

Upozornění: Záruční nárok vzniká pouze při používání baterií doporučených Kärcher. - Pokyny k baterii výrobce baterie a výrobce nabíječky musíte bezpodmínečně

Nedodržování může mít za následek porušení zákona. Dbejte na zákony při zacházení s bateriemi. - Baterie nikdy nenechte stát ve vybitém stavu, ale co nejdříve je dobijte. - Abyste se vyvarovali svodového proudu, udržujte baterie stále čisté a suché. Chraňte je před nečistotami, například z kovového prachu. - Na baterii nepokládejte nástroje ani nic podobného. Nebezpečí zkratu a výbuchu. - V blízkosti baterie nebo v nabíječce baterie nikdy nezacházejte s otevřeným plamenem, netvořte jiskry ani nekuřte. Nebezpečí exploze. - Nedotýkejte se horkých dílů, například hnacího motoru (nebezpečí popálení). - Dávejte pozor při práci s elektrolytem. Dodržujte příslušné bezpečnostní předpisy! Vypotřebovaných baterií se zbavujte ekologicky podle směrnice EU 91/157 EWG.

Přístroje s horním vyprazdňováním

△ NEBEZPEČÍ

Nebezpečí úrazu!

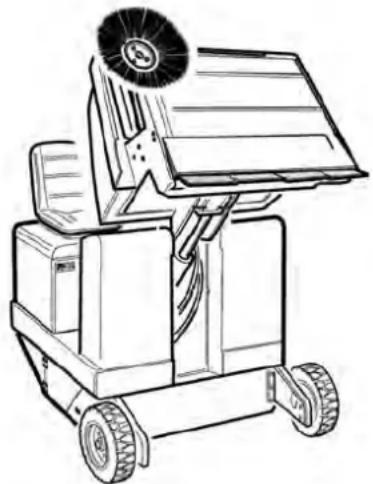

→ Při práci na horním vyprazdňování zcela zvedněte nádobu na nametené nečistoty a zajistěte ji. Zajišťování provádějte pouze mimo nebezpečný prostor.

Přístroje s ochrannou střechou pro řidiče

OZNÁMENÍ

Ochranná střecha řidiče (volitelné) poskytuje ochranu před většími padajícími předměty. Neposkytuje však ochranu při převržení!

→ Denně kontrolujte ochrannou stříšku, zda není poškozená. → Při poškození, a to i jednotlivých součástí, je třeba celou ochrannou stříšku vyměnit. → Jakékoli úpravy ochranné stříšky nebo upevňování jiných prvků, součástek a modulů, než které schválila společnost Kärcher, je nepřípustné a za určitých okolností může omezit funkčnost ochranné stříšky.

Bezpečnostní pokyny pro přepravu přístroje

Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle. → Při přepravě přístroje je třeba odpojit konektory akumulátoru a přístroj bezpečně upevnit.

Bezpečnostní pokyny pro péči a údržbu

→ Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout a vyndat klíč. U přístrojů s trakčním akumulátorem je třeba při veškeré údržbě a opravách odpojit akumulátor v místě připojení (konektoru akumulátoru) od elektrického systému přístroje.

→ Při pracích prováděných na elektrickém zařízení je třeba odpojit akumulátor. Při tom je třeba odpojit nejdříve záporný a poté kladný pól. Opětovné připojení se provádí v opačném pořadí. Nejprve připojte kladný pól a poté záporný pól. → Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod). Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. Dodržujte bezpečnostní kontrolu podle místně platných předpisů pro mobilní průmyslově využívané přístroje. Práce na zařízení provádějte vždy ve vhodných rukavicích.

Funkce

Zametací stroj pracuje na principu zametacích lopatek.

• Otáčející se zametací válec dopravuje nečistoty přímo do nádoby na nametený materiál.
• Postranní metla čistí rohy a hrany zametací plochy a dopravuje nečistoty do dráhy zametacího válce. Jemný prach je nasáván sacím dmychadlem přes prachový filtr.

Pokyny pro vykládku

Nebezpečí

Nebezpečí poranění, nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě!

Hmotnost (bez baterií) 840 kg*
Hmotnost (s bateriemi) 1300 kg*
* Pokud jsou prřimontovány doplěkové sady je hmotnost vyšsí o príslušnou hodnotu.

→ Nepoužívejte vysokozdvižný vozík. → Při nakládání přístroje je nezbytné použít vhodnou rampu nebo jeřáb! → Při používání rampy dodržujte následující: Světlá výška nad zemí 70 mm. → Pokud je přístroj dodán na paletě, je nezbytné vytvořit pomocí přiložených prken rampu pro sjíždění. Příslušný návod naleznete na straně 2 (vnitřní strana obálky).

Důležité upozornění: každé prkno musí být upevněno dvěma šrouby.

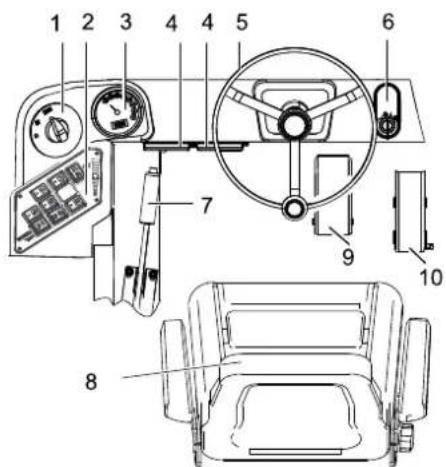

Obrázek zametacího stroje Ovládací panel Funkční tlačítka

1 Kabina řidiče (volitelná výbava) 2 Uvazovací body (4x) 3 Přístup k zametacímu válci 4 Přední kolo 5 Postranní metla 6 Osvětlovací systém (volitelné výbava) 7 Nádoba na nametené nečistoty 8 Zajištění kapoty 9 Stěrače (volitelné výbava) 10 Jistící páka v kabině 11 Kryt motoru 12 Zadní kolo 13 Zablokování kabiny řidiče 14 Otáčivá výstražná svítilna 15 Nastavení zametacích válců (není znázorněno) 16 Sada baterie (součást dodávky pouze u KM 130/300 R Bp Pack) 17 Zásuvka baterie

1 Přepínač programu 2 Funkční tlačítka 3 Multifunkční obrazovka 4 Skříň s pojistkami pracoviště 5 Volant 6 Zámek zapalování Poloha 0: Vypněte Poloha 1: Zapnout zapalování Poloha 2: Spusťte motor 7 Parkovací brzda 8 Sedadlo (s kontaktním spínačem sedadla) 9 Brzdový pedál 10 Jízdní pedál

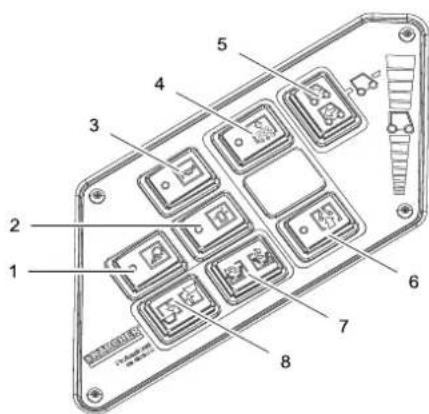

1 Zap/Vyp pracovního osvětlení (dodatečné výbava) 2 Zap/Vyp varovného majáčku 3 Signál 4 Čištění filtru 5 Přepínač směru jízdy 6 Ventilátor 7 Otevření / zavření klapky nádoby 8 Zvednout / spustit nádobu na nametený materiál

Kontrolka a displej

1 Kapacita baterií 2 Kontrolka baterie 3 Kontrolka stavu provozu 4 Kontrolka parkovacích světel 5 Kontrolka (není připojeno) 6 Kontrolka potkávacích světel 7 Kontrolka (není připojeno) 8 Kontrolka směr jízdy vpřed 9 Kontrolka směr jízdy vzad 10 Počítadlo provozních hodin

Před uvedením do provozu

Sklopení kabiny řidiče

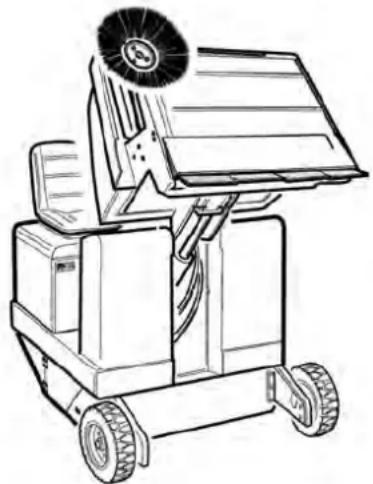

Aby bylo možné provádět různé práce, může být nezbytné nejprve vyklopit kabinu řidiče (dodatečná výbava). Upozornění: Kabina řidiče smí být sklápěna pouze na rovné ploše (±5°). Otevřete zablokování kabiny řidiče. → Sklopte kabinu řidiče tak, aby zaklapla jistící páka.

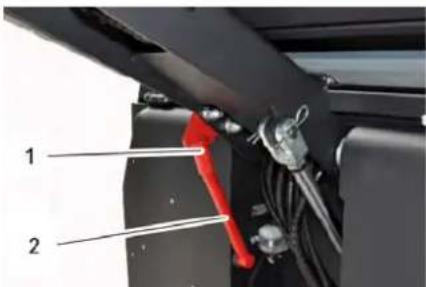

→ Před spuštěním kabiny řidiče odblokujte jistící páku.

Aretujte/povolte parkovací brzdu

Povolte parkovací brzdu, přitom sešlápněte brzdový pedál. → Aretujte parkovací brzdu, přitom sešlápněte brzdový pedál.

Pohyb zametacího stroje bez vlastního pohonu

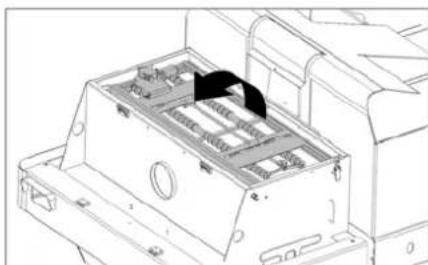

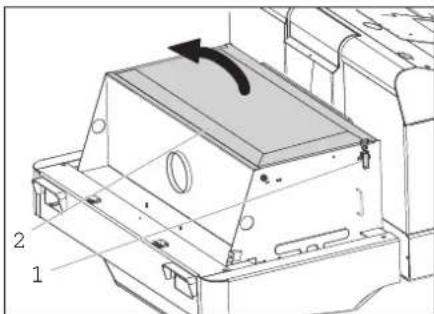

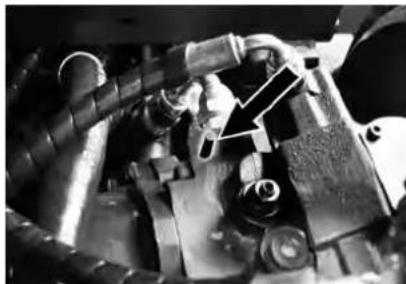

Otevřete kryt motoru. Otočte páku volnoběhu hydraulického čerpadla o 90° dolů do strany.

UPOZORNĚNÍ

Zametacím strojem bez vlastního pohonu nepohybujte po delších trasách a ne rychleji než 10 km/h. Páku volnoběhu po posunutí opět vytáhněte zpět nahoru.

Pohyb zametacího stroje s vlastním pohonem

Páku volnoběhu po posunutí opět vytáhněte zpět nahoru.

Uvedení do provozu

Obecná upozornění

Zametací stroj odstavte na rovné ploše. Vytáhněte klíček ze zapalování. → Aretujte brzdu.

Zkušební a údržbové práce

Každý den před zahájením provozu

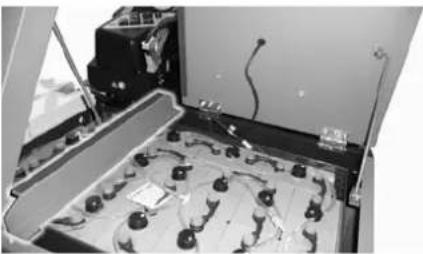

Zkontrolujte stav nabití baterie, v případě potřeby baterii nabijte (viz kapitolu "Nabíjení baterie"). Kartáčové válce a boční kartáče zkontrolujte ohledně opotřebení a navinutých pásek. Zkontrolujte, zda nejsou na kolečkách navinuté pásky. Zkontrolujte funkci všech obslužných prvků. Zkontrolujte, zda není zařízení poškozeno. Očistěte prachový filtr pomocí tlačítka čištění filtru.

Upozornění: Popis viz kapitola Péče a údržba.

Před uvedením do provozu

Bezpečnostní pokyny pro baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

i	Dodržujte poudené na baterii, v námodu k použitá v námodu k obsluze vozidla.
	Noste chránč očí!
	Chraťe děti prěd kyselinou a bateriemi!
	Nebezpečí exploze!
	Zákaz ohné, jisker, otevřeného světla a kouřeni!
	Nebezpečí poleptání!
	První pomoc!
	Výstražné zarizení!
	Likvidace odpadu!
Pb	Bateri neodhazujte do kontej-neru na odpadky!
	Varoványí prěd nebezpečnám elektrickým napětím!

Nebezpečí

Nebezpečí exploze! Na baterie, tj. na koncové póly ani na spojnice buněk nepokládejte nástroje ani nic podobného.

Nebezpečí

Nebezpečí úrazu! Rány nesmějí nikdy přijít do styku s olovem. Po práci na bateriích si vždy očistěte ruce.

Pozor

Nebezpečí požáru a exploze!

Kouření a používání otevřeného ohně jsou zakázány. - Prostory, v nichž se nabíjejí baterie, musejí být dobře větrány, protože při nabíjení vzniká vysoce výbušný plyn.

Nebezpečí

Nebezpečí poleptání!

Kyselinu vystříklou do oka nebo na pokožku vymyjte a důkladně opláchněte velkým množstvím čisté vody. Poté bezodkladně vyhledejte lékaře. Potřísněné oblečení vymyjte vodou.

Nabíjení baterií

UPOZORNĚNÍ

Před zapnutím přístroje baterie nabijte.

NEBEZPEČÍ

Nebezpečí úrazu! Dbejte na bezpečnostní předpisy při zacházení s bateriemi. Dodržujte návod k použití od výrobce nabíječky. Přiložený návod k použití od výrobce baterie musí být bezpodmínečně respektován a dodržován.

Baterie nabíjejte pouze vhodnou nabíječkou.

Prostory, v nichž se nabíjejí baterie, musejí být dobře větrané, protože při nabíjení vzniká vysoce výbušný plyn.

Nebezpečí

Nebezpečí poleptání. Dolévání vody do baterie ve vybitém stavu může vést k výtoku kyseliny! Při manipulaci s akumulátorovou kyselinou používejte ochranné brýle a dodržujte předpisy, aby se předešlo úrazům a zničení oděvu. Vystříkne-li kyselina na pokožku nebo oděv, ihned oplachujte velkým množstvím vody.

UPOZORNĚNÍ

Nebezpečí poškození. K doplňování baterií používejte pouze destilovanou nebo odsolenou vodu (VDE 0510). Nepoužívejte žádná aditiva (tzv. vylepšovací prostředky), jinak zaniknou všechny nároky ze záruky.

Doporučené baterie a nabíječky

	Objednaci Čísló
Sada bateríj 36 V, 360 Ah (ve vaně, nenáročná údržba) *	6.654-282.0
Nabiječka 36 V, 50 A 6	654-283.0
* Zařízení vyžaduje 1 sadu baterií

Nedoporučujeme používat jiné baterie a nabíječky, použití je povoleno pouze po konzultaci se zákaznickou službou firmy KÄRCHER.

→ Vytáhněte zástrčku baterie ze stroje a spojte ji s konektorem nabíječky. Zástrčku nabíječky zasuňte do běžné zásuvky s 16 A, nabíjení se spustí automaticky. Oba kryty motoru nechte při nabíjení otevřené. → Upozornění: Když jsou baterie nabité, odpojte nabíječku nejprve od sítě a potom od baterií.

Kontrola a korekce hladiny kapaliny v baterii

UPOZORNĚNÍ

Vždy dodržujte upozornění výrobce akumulátoru a postupujte podle nich.

Zkontrolujte stav nabití baterie

• Displej kapacity baterie v zeleném poli: Baterie je nabitá
• Displej kapacity baterie ve žlutém poli: Baterie je z poloviny vybitá.
• Displej kapacity baterie v červeném poli: Baterie je téměř vybitá. Zametání se zkrátka automaticky ukončí. Světelná kontrola svítí červeně. Baterie je vybitá. Zametání se automaticky ukončí (opětné uvedení zametacího ústrojí do provozu je možné až po nabití baterie). → Přístrojem dojeďte přímo k nabíjecí stanici a vyhněte se přitom stoupání. → Nabijte baterie.

Provoz

Nastavení sedadla řidiče

Páku pro nastavení sedadla vytáhněte směrem ven. → Přesuňte sedadlo, páku uvolněte a zajistěte. → Střídavými pohyby sedadla dopředu a dozadu zkontrolujte, zda je zajištěno.

Volba programu

1 Přepravní jízda 2 Zametání se zametacím válcem 3 Zametání se zametacím válcem a postranní metlou

Startování zařízení

Upozornění: Zařízení je vybaveno kontaktním spínačem sedadla. Když řidič opustí sedadlo, zařízení se vypne.

Posaďte se na sedadlo řidiče. Uveďte přepínač směru jízdy do střední polohy. → Zaretujte brzdu. Klíček zapalování zastrčte do zámku zapalování. → Zapalovací klíček otočte do polohy "I". Zařízení je připraveno k provozu. → Zapalovací klíček otočte do polohy "I". Zařízení je připraveno k jízdě. Upozornění: Displej kapacity baterie zobrazí po cca. 10 vteřinách skutečný stav nabití.

Pojíždění přístroje

→ Přepínač programu otočte na přepravní jízdu. → Sešlápněte brzdový pedál a držte ho sešlápnutý. Povolte parkovací brzdu.

Jízda vpřed

→ Přepínač směru jízdy nastavte na "vpřed".

Pomalu stlačujte jízdní pedál.

Jízda vzad

Nebezpečí

Nebezpečí úrazu! Při couvání nesmí být nijak ohroženy třetí osoby, v případě potřeby se nechte navádět.

UPOZORNĚNÍ

Nebezpečí poškození! Přepínač směru jízdy používejte pouze, když přístroj stojí.

→ Přepínač směru jízdy nastavte na "dozadu". Pomalu stlačujte jízdní pedál.

Chování vozidla za jízdy

Pedálem plynu lze plynule regulovat rychlost jízdy. Při zacházení s plynovým pedálem se vyhněte trhavým pohybům, neboť tak se může poškodit hydraulika.

Brzdy

→ Jestliže plynový pedál uvolníte, zařízení se automaticky zabrzdí a zůstane stát.

Upozornění: Účinnost brzdění lze podpořit sešlápnutím brzdového pedálu.

Přejíždění překážek

Přejíždění pevných překážek do rozměru 70 mm: → Přejděte pomalu a opatrně jízdou vpřed. Přejíždění pevných překážek větších než 70 mm: → Překážky lze přejíždět jen s pomocí vhodné rampy.

Zametací provoz

UPOZORNĚNÍ

Nevkládejte balicí pásky, dráty nebo podobné, může to vést k poškození zametací mechaniky.

Upozornění: Pro dosažení optimálního čisticího výsledku by měla být rychlost jízdy přizpůsobena podmínkám.

Upozornění: Při provozu by měl být prachový filtr v pravidelných intervalech očišťován.

Zametání suché podlahy

Zapněte ventilátor.

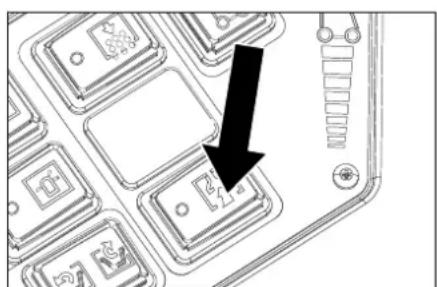

U plošného čištění nastavte přepínače programů na zametání pomocí zametacího válce. → Při čištění bočních kol přepněte přepínač programu na zametání pomocí zametacího válce a bočního smetáku.

Zametání vlhké nebo mokré podlahy

Vypněte ventilátor. U plošného čističe nastavte přepínače programu na zametání pomocí zametacího válce.

Při čištění bočních kol přepněte přepínač programu na zametání pomocí zametacího válce a bočního smetáku.

Vyprázdnění nádoby na nametené nečistoty

Nebezpečí

Nebezpečí úrazu! Během vyprazdňování se v dosahu nádrže na nametené nečistoty nesmějí zdržovat žádné osoby ani zvířata.

Nebezpečí

Nebezpečí pohmozdění! Nikdy nesahejte do pákového ústrojí vyprazdňovacího mechanismu. Nezdržujte se pod nadzdviženou nádobou.

Nebezpečí

Nebezpečí převržení! Během vyprazdňování zařízení odstavte na rovné ploše.

Přepínač programu otočte na přepravní jízdu. Zvedněte nádobu na nametený materiál. Pomalu najíždějte ke sběrné nádobě. Zajistěte brzdu. Otevřete víko nádoby: Stiskněte spínač vlevo a vyprázdněte nádobu na zametené nečistoty. Zavřete víko nádoby: Stiskněte spínač vpravo (cca po dobu 2 vteřin) tak, aby se překlopil do koncové polohy. Povolte parkovací brzdu. Pomalu odjíždějte od sběrné nádoby. Sklopte nádobu na nametené nečistoty do koncové polohy.

Vypnutí zařízení

Sešlápněte brzdový pedál a držte ho sešlápnutý. Zajistěte brzdu. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

Přeprava

NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Zablokujte brzdu. → Zařízení zajistěte na uvazovacích bodech (4x) upínacími pásy, lany nebo řetězy. Kolečka přístroje zajistěte klíny. → Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Uskladnění přístroje

NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Odstavení

Když přístroj není delší dobu používán, dbejte prosím na toto:

Zametací stroj odstavte na rovné ploše. → Přepínač programu otočte na přepravní jízdu. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. Zametací stroj zajistěte proti posunu. Zametací stroj očistěte zevnitř i zvenku. → Přístroj odstavte na chráněném a suchém místě. → Odpojte zástrčku baterie od stroje. Baterii nabijte a totéž proveďte znovu za cca 2 měsíce.

Ošetřování a údržba

Obecná upozornění

UPOZORNĚNÍ

Nebezpečí poškození!

Prachový filtr nemyjte.

Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout, vytáhnout klíč a zástrčku akumulátoru, resp. odpojit svorku akumulátoru. - Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. - Zařízení používaná na různých místech ke komerčním účelům podléhají bezpečnostní kontrole podle VDE 0701. Zametací stroj odstavte na rovné ploše. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Zablokujte brzdu.

Čištění

UPOZORNĚNÍ

Nebezpečí poškození! Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratu či jiných škod).

Vnitřní čištění přístroje

Nebezpečí

Nebezpečí úrazu! Noste protiprachovou masku a ochranné brýle.

→ Přístroj čistěte hadříkem. → Přístroj vysajte nasucho.

Vnější čištění přístroje

→ Přístroj otřete vlhkým, v nepříliš silném pracím roztoku namočeným hadříkem.

Upozornění: Nepoužívejte agresivní čisticí prostředky.

Intervaly údržby

Upozornění: Počítadlo provozních hodin udává termín intervalu údržby.

Údržba prováděná zákazníkem

Upozornění: Všechny servisní a údržbářské práce při údržbě prováděné zákazníkem musí vykonávat kvalifikovaný odborník. V případě potřeby můžete kdykoliv přizvat specializovaného obchodníka firmy Kärcher.

Denní údržba:

→ Kartáčové válce a boční kartáče zkontrolujte ohledně opotřebení a navinuté pásky. Zkontrolujte funkci všech obslužných prvků. Zkontrolujte, zda není zařízení poškozeno.

Týdenní údržba:

Vyčistěte chladič hydraulického oleje. Zkontrolujte hydrauliku. Zkontrolujte hladinu hydraulického oleje. Zkontrolujte stav brzdové kapaliny. Zkontrolujte těsnicí lišty, v případě nutnosti rovněž vyměňte. Zkontrolujte víko nádoby a promažte jej.

Údržba po opotřebení:

Vyměňte těsnicí lišty. → Seřiďte resp. vyměňte boční těsnění. Vyměňte kartáčový válec. Vyměňte boční kartáče.

Upozornění: Popis viz kapitola Údržbářské práce.

Údržba prováděná zákaznickou službou

Údržba po 50 provozních hodinách:

→ Nechejte provést první inspekci v souladu se schématem údržby.

Údržba po 250 provozních hodinách:

→ Kontroly provádějte podle návodu k údržbě.

Upozornění: Aby byly zachovány záruční nároky, je třeba, aby během záruční lhůty prováděla veškeré servisní a údržbové práce oprávněná zákaznická služba firmy Kärcher, a to v souladu se schématem údržby.

Údržba

Příprava:

Zametací stroj odstavte na rovné ploše. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Zajistěte brzdu.

Obecné bezpečnostní pokyny NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpečnostní podpěru při zvednuté nádobě na zametené nečistoty.

1 Držák bezpečnostní podpěry 2 Bezpečnostní podpěra Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáků (zajistěte).

Vyměňte baterii

Baterie je možné měnit pouze jako sadu. Výměnu smí provádět pouze kvalifikovaný odborník. V důsledku vysoké hmotnosti (450 kg) se musí výměna provádět jeřábem. Upozornění: Před výměnou baterie je třeba odšroubovat příčnou výztuž.

→ Při vyjímání baterie dbejte na to, aby byla nejprve odpojena svorka vedení záporného pólu. → Lana jeřábu upevněte ke 4 okům sady baterie a baterii opatrně zvedněte.

Zkontrolujte hladinu hydraulického oleje a doplňte hydraulický olej OZNÁMENÍ

Nádobu na zametené nečistoty nesmíte zvedat. → Otevřete kryt motoru.

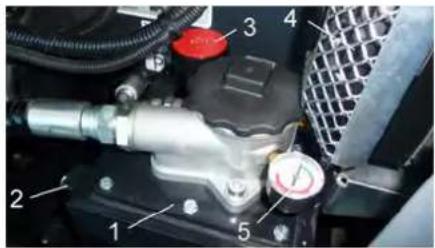

1 Nádrž na hydraulický olej. 2 Okénko 3 Závěrné víko, otvor pro plnění oleje 4 Chladič hydraulického oleje 5 Manometr

Zkontrolujte v průzoru výšku hladiny hydraulického oleje. -Hladina oleje musí ležet mezi značkami MIN a MAX -Jestliže je hladina oleje pod značkou MIN, dolijte motorový olej.

Odšroubujte závěrné víko otvoru pro plnění oleje. Vyčistěte oblast plnění. Doplňte hydraulický olej.

Druh: viz Technické parametry

→ Našroubujte závěrné víko otvoru pro plnění oleje.

OZNÁMENÍ

Pokud manometr ukazuje zvýšený tlak hydraulického oleje, je nezbytné, aby byl filtr hydraulického oleje zákaznickou službou Kärcher vyměněn.

Kontrola hydrauliky

→ Aretujte brzdu. Spusťte motor.

Udržbu hydrauliky smí provádět pouze zákaznická služba firmy Kärcher. Zkontrolujte těsnost všech hydraulických hadic a přípojek.

Kontrola zametacího válce

→ zapalovací klíček otočte do polohy "I". Zvedněte nádobu na nametené nečistoty do koncové polohy. Zapalovací klíček otočte do polohy "0". → Aretujte brzdu. → Nasaďte bezpečnostní podpěru pro vyprazdňování shora. → Z kartáčového válce sejměte pásky nebo provazy. Vyjměte bezpečnostní podpěru. Klíček zapalování zastrčte do zámku zapalování. → zapalovací klíček otočte do polohy "I" → Sklopte nádobu na nametené nečistoty do koncové polohy. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

2 Zametací válec 3 Uchycení zametacího válce 4 Boční těsnění plechového držáku 5 Boční těsnění

Otevřete boční obložení pomocí klíče. Křídlaté matice na plechovém držáku odšroubujte od bočního těsnění a plechový držák sejměte.

Vyklopte boční těsnění směrem ven. Vyšroubujte upevňovací šroub uchycení zametacího válce a uchycení vyklopte směrem ven. Vyjměte zametací válec.

Montážní poloha zametacího válce ve směru jízdy (půdorys)

Upozornění: Při montáži nového zametacího válce dohlédněte na polohu nové sady žín. Zabudujte nový zametací válec. Drážku zametacího válce musíte nasadit na výstupky protilehlých táhel.

Upozornění: Po montáži nového zametacího válce musí být sběrný prostor nově nastaven.

Kontrola a nastavení sběrného prostoru zametacího válce

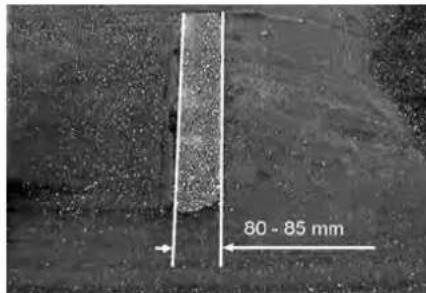

Upozornění: Sběrný prostor je nastaven z výroby na 80 mm a je možné jej v případě opotřebení kartáčů postupně doladit.

Zkontrolujte tlak vzduchu v pneumatikách. → Sací dmychadlo vypněte. Najedte zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. Nastavte přepínače programu na zametání pomocí zametacího válce. → Přepínač programu otočte na přepravní jízdu. → Zařízením zacouvejte. Zkontrolujte zametací zrcátko.

Nastavte boční těsnění

Vysuňte nádobu na zametené nečistoty vzhůru a zajistěte ji bezpečnostní tyčí.

NEBEZPEČÍ

Nebezpečí úrazu! Vždy používejte bezpečnostní podpěru při zvednuté nádobě na zametené nečistoty. Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáků (zajistěte).

1 Držák bezpečnostní podpěry

2 Bezpečnostní podpěra

Otevřete boční obložení podle popisu v kapitole "výměna zametacího válce". Povolte 6 křídlatých matic na bočním plechovém držáku. Povolte 3 matice (SW 13) na předním plechovém držáku. Boční těsnění zatlačte dolů (podélný otvor) tak, aby bylo od podlahy ve vzdálenosti 1 - 3 mm. Upevněte plechové držáky. Proces opakujte na druhé straně přístroje.

Ručně očistěte prachový filtr

Očistěte prachový filtr pomocí tlačítka čištění filtru.

Výměna prachového filtru VAROVÁNÍ

Před zahájením výměny prachového filtru vyprázdněte nádobu na nametené nečistoty. Během práce na filtračním zařízení noste protiprachový respirátor. Dodržujte bezpečnostní předpisy o zacházení s jemným prachem.

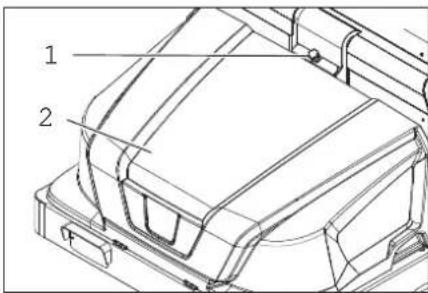

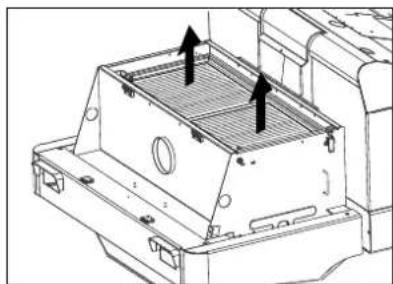

1 Zajištění kapoty

2 Kryt přístroje

Otevřete zajištění tak, že vyšroubujete šroub s hvězdicovým úchytem. Vyklopte kapotu zařízení dopředu.

Otevřete kryt filtru.

→ Vyklopte vibrátor filtru směrem vpřed.

Vyměňte prachový filtr. Zakrytí filtru opět uzavřete.

Výměna žárovky světlometu (volitelná výbava)

→ Odšroubujte světlomet. → Vyjměte světlomet a rozpojte konektory.

Upozornění: Poznamenejte si polohu konektoru.

Rozšroubujte světlomet.

→ Těleso světlometu rozeberte, ale přitom ho držte vodorovně, protože mechanismus lampy není nijak upevněn. → Odblokujte rám uzávěru a vyjměte žárovku. → Vsaďte novou žárovku. V opačném pořadí opět smontujte.

Výměna žárovky blinkru (volitelná výbava)

Upozornění: Chcete-li vyměnit žárovku blinkru, odstraňte sklo blinkru ze skříně blinkru.

Výměna pojistek

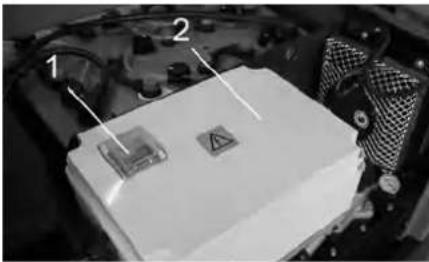

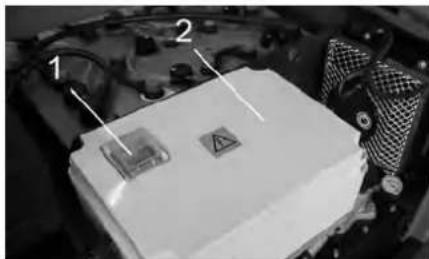

Otevřete držák pojistky.

Zkontrolujte pojistky. → Vadné pojistky vyměňte za nové. Upozornění: Pojistka FU 01 (hlavní pojistka) je usazena na skříni s elektronikou. Pojistky FU 14, FU 15 a FU 16 jsou umístěny uvnitř skříně s elektronikou. Pozor: Otevírat skříně a vyměňovat pojistky smí provádět pouze pověřená zákaznická služba.

FU 01 Hlavní pojistka 220 A
FU 02 KONTAKTNI spínač se-dadla	3 A
FU 03 Kabina Židiće (volitelné výbava)	10 A
FU 04 Prěpínač směru jízdy 5 A
FU 05 Multifunkčné obrazov-ka	3 A
FU 06 Chladicić hydraulického aleje	25 A
FU 07 Prěpinač programů 15 A
FU 08 Signál 10 A

FU 09 Osvětlení vlevo 7,5 A
FU 10 Osvětlení vpravo 7,5 A
FU 11 Pracovní osvětlení 10 A
FU 12 Otáčívá výstražná sví- tilna	5 A
FU 13 Vibrčné systém 10 A

FU 14 motor 3 A
FU 15 Měnič napětí 20 A
FU 16 Kličový spinač 3 A

Upozornění: Používejte pouze pojistky se stejnou jistící hodnotou.

Pomoc při poruchách

Porucha Odstraněni
Zařizení nepojiždí nebo Jen poma-lu	Posad'te se do sedadla fidiče, aktivuje se kontaktní spínač sedadla.
	Zapněte aktivovanou pojistku FU 1 (na skříni s elektronikou)
	Nabití nebo výměna baterie
	Povolte parkovací brzdu
	Zkontrolujte prípadné pamotané pásky a provázky.
	Informujte zákaznickou sluzbu firmy Kärcher
Pískavý hluk v hydraulice Doplěte	hydraulickou kapalinu
	Informujte zákaznickou sluzbu firmy Kärcher
Kartáče se otáčejì Jen pomalu nebo se neotáčejí vúbec	Zkontrolujte prípadné pamotané pásky a provázky.
	Informujte zákaznickou sluzbu firmy Kärcher
Nedostatečná nebo Žádná sací sila v prostoru kartáčú.	Čistěni filtru
	Informujte zákaznickou sluzbu firmy Kärcher
Prístroj práší Nastavte bočné těsnění	Vapnout ventilátor
	Vycistěte prachový filtr
	Vyměnte těsněné filtru
	Informujte zákaznickou sluzbu firmy Kärcher
Zametaci mechanismus nezametá vsechno	Vyprázdné támobu na nametené nečistoty
	Vycistěte prachový filtr
	Vyměna zametacíhoálce
	Nastavte sběrný prostor
	Vyměnte těsnici pásy v nádobě na zametené nečistoty
	Odstraťne zablokoványí pametacíhoálce
	Informujte zákaznickou sluzbu firmy Kärcher
Nádoba na nametený materiál se nezvedá nebo nespoustí	Zkontrolujte pojistky.
	Informujte zákaznickou sluzbu firmy Kärcher
Nádoba na zametené nečistoty se otáčí pomalu nebo se neotáčí vú-bec	Informujte zákaznickou sluzbu firmy Kärcher
Provozní poruchy s hydraulicky ovládanými díly	Informujte zákaznickou sluzbu firmy Kärcher

Technické údaje

		KM 130/300 R Bp KM 130/300 R Bp Pack
Udaje o zařizení
Jízdni rychlost, vpřed km/h 7 7
Jízdni rychlost, vžad km/h 7 7
Stoupání (max.) -- 14 % 14 %
Plošný vykon bez postranní metly m	2/h 7000	7000
Plošný vykon s 1 postranní metlou m	2/h 9100	9100
Pracovní šířka bez postranní metly mm 1000 1000
Pracovní šířka s 1 postranní metlou mm 1300 1300
Druh krytí chránaněný proti kapajci vodě -- IPX 3	IPX 3
Déláka použití pří zcela nabité bateri i	h	2 2
Elektroinstalace
Kapacità bateri i	V, Ah	--	36, 360
Sada baterie	kg	--	460
Hydraulika
Celkové množství oleje v hydraulice	I	25	25
Množstvi oleje v hydraulickém zásobníků	I	20,5	20,5
Typ hydraulického oleje	-- HV 46	HV 46
Nádoba na nametené nečistoty
Maximální vykládací výška	mm 1400	1400
Objem nádoby na nametené nečistoty	I	300	300
Zametaci válec
Prümér kartáčovych válcú	mm 300	300
Šířka zametacích válcú	mm 1000	1000
Otáčky	1/min	325	325
Sběrný prostor	mm 80	80
Postranní metla
Prümér bočnic hkoštat	mm 600	600
Otáčky (plynule regulovatelné)	1/min	61	61
Celogumové oplástěné
Velikost vpředu	-- 15-4,5 x 8	15-4,5 x 8
Velikost vzadu	-- 15-4,5 x 8	15-4,5 x 8
Brzda
Přední kola	-- mechanická	mechanická
Zadni kolo	-- hydrostatické	hydrostatické
Filtrace a sání
Konstrukce	-- Plochý skládoný filtr	Plochý skládoný filtr
Otáčky	1/min	2800 2800
Filtracné plochý sáček filtr na jemný prach	m²	5,2	5,2
Jmenovitý podtlak sací systém	mbar	15,5	15,5
Jmenovitý objemový proud sací systém	m³/h 800	800
Vibracné systém -- Elektromotor Elektromotor
Podminky prostřédí
Teplota	°C	-5 až +40	-5 až +40
Vzdušná vlhkost, ne orosné	%	0 - 90	0 - 90
Zjištěné hodnoty dle EN 60335-2-72
Emise hluku
Hladina akustického tlaku LpA	dB(A)	75	75
Kolísvost KpA	dB(A)	3 3
		KM 130/300 R Bp	KM 130/300 R Bp Pack
Hladina akustického výkonu LwA + Kolísvost KwA	dB(A) 93	93
Prístrojové vibrace
Hodnota vibrace ruka-paže m/s	2	< 2,5 < 2,5
Sedadlo m/s	2	< 2,5 < 2,5
Kolísvost K m/s	2	0,1 0,1
Rozměry a hmotnost
Délka x Šifka x Výška mm 2040x1330x1430 2040x1330x1430
Poloměr otáčeni vpravo mm 1400 1400
Poloměr otáčeni vlevo mm 1400 1400
Prázdný (bez/s bateri) kg 840/1300	840/1300
Povolená celková hmotnost	kg 1789	1789
Prípustné zatížení přední nápravy	kg 897	897
Prípustné zatížení zadní nápravy	kg 892	892
Technickézměny vyhrazeny.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepci a konstrukčnímu provedení, stejně jako námí do provozu uvedenému konkrétnímu provedení, příslušným základním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Příslušné směrnice EU:

Použité harmonizační normy

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Použitý postup posuzování shody:

Hladina akustického tlaku dB(A)

Naměřená: 90

Garantovaná: 93

Níže podepsaní jednají s plnou mocí a zplnomocněním představenstva společnosti.

H. Jenner

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Straße 28-40

Předvídatelné chybné použití

SK 2

Bezpečnostní pokyny SK 2

Bezpečnostní pokyny k obsluze SK 2

SK 2

Bezpečnostní pokyny k jízdě SK 2

Přístroje s výškovým vyprazdňováním SK 3

SK 3

Přístroje s ochrannou střechou řidiče SK 3

SK 3

Bezpečnostní pokyny k přepravě přístroje SK 3

SK 3

Bezpečnostní pokyny k údržbě

Funkce. SK 3

Pokyny k vykládce. SK 3

Ovládací a funkční prvky . . . SK 4

Funkční tlačítka. . . . SK 4

Kontrolní lampy a displeje SK 5

Starostlivost a údržba . SK 7

Všeobecné pokyny. . . . SK 7

Čištění SK 7

Intervaly údržby . SK 7

Údržbářské práce. SK 8

Aktuální informace o složení najdete na:

Používání výrobku v souladu s jeho určením

Zametací stroj je určen k čištění podlahových ploch pro podnikatelské účely a například pro následující oblasti používání:

Předvídatelné chybné používání

Bezpečnostní pokyny k obsluze

Bezpečnostní pokyny k jízdě

NEBEZPEČÍ

Nebezpečí poranění! Před jízdou zkontrolujte nosnost podkladu.

NEBEZPEČÍ

Nebezpečí pádu, riziko zranění! Při příliš velkém stoupání hrozí nebezpečí převrácení.

Ve směru jízdy překonávejte pouze stoupání do 14 %. Nebezpečí převrácení při rychlé jízdě v zatáčkách (hlavně při levých zatáčkách). - V zatáčkách jeďte pomalu. Nebezpečí převrácení na nestabilním podkladě. - Stroj pohybujte výhradně na pevném podkladě. Nebezpečí převrácení při velkém bočním náklonu. Napříč směru jízdy překonávejte pouze stoupání do 10 %.

Bezpečnostní pokyny k přístrojům na baterie

Přístroje s výškovým vyprázdněním

△ NEBEZPEČÍ

Nebezpečí poranění!

→ Při činnostech na výškovém vyprázdnění musíte nádobu na smetí úplně zvednout a zajistit. Zajištění provádějte pouze mimo nebezpečné oblasti.

Přístroje s ochrannou střechou řidiče

POKYN

Ochranná střecha řidiče (volitelná) poskytuje ochranu před většími padajícími díly. Neposkytuje ale žádnou ochranu před převrácením!

Bezpečnostní pokyny k přepravě přístroje

→ Respektujte prázdnou hmotnost (přepravní hmotnost) při přepravě na přívěsech nebo vozidlech.

Bezpečnostní pokyny k ošetřování a údržbě

Hmotnost' (bez batérié) 840 kg*
Hmotnost' (s batériou) 1300 kg*
* Ak su namontované montážne supravy, je hmotnost' éste vyšsia.

Bezpečnostní pokyny pro baterie

Při zacházení s bateriemi bezpodmínečně dodržujte následující výstražná upozornění:

Dodržiavajte pouky uvedené na batérii, v návode na použitie a v prevádkovom námode pre vozidlo!

Použíavajte ochranné okuliare!

Udržiavajte deti v dostatočnej vzdialenosti od kyselín a baté-rí!

Nebezpečenstvo výbuchu!

Ohei, iskry, otvorené svetlo a fajěenie su zakázané!

Nebezpečenstvo poleptania!

Prvá pomoc!

Výstražné upozornenie!

Likvidácia!

Nehádžte batérié do domového opadu!

Výstraha pred nebezpečnám elektrickým napátím!

Nebezpečí

Používání jiných baterií a nabíječek nedoporučujeme a může se realizovat pouze po konzultaci se zákaznickým servisem firmy KÄRCHER.

→ Vytáhněte zástrčku na baterie ze stroje a spojte ji se zástrčkou nabíječky. Zasuňte zástrčku nabíječky do předepsané zásuvky 16 A, nabíječka nabíjí samostatně. Udržujte během nabíjení otevřené oba kryty motoru. → Upozornění: Pokud jsou baterie nabité, vypojte nejdříve nabíječku ze sítě a poté vyberte baterie.

Kontrola a úprava stavu kapaliny baterie

UPOZORNĚNÍ

Bezpodmínečně dbejte na pokyny výrobce baterií a řiďte se jimi.

Kontrola stavu nabití baterie

Zobrazení kapacity baterie v zelené oblasti:

Baterie je nabitá.

- Zobrazení kapacity baterie ve žluté oblasti:

Baterie je napůl vybitá.

Zobrazení kapacity baterie v červené oblasti:

Baterie je téměř vybitá. Provoz zametání se ukončí zcela automaticky.

• Kontrolka svítí červeně. Baterie je vybitá. Provoz zametání se ukončí automaticky (opětovné uvedení zametacího agregátu do provozu je možné jen po nabití baterie). → Odjeďte strojem přímo k nabíjecí stanici, vyhněte se přitom stoupání. → Nabijte akumulátor.

Provoz

Nastavení sedadla řidiče

Páku přestavení sedadla vytáhněte směrem ven. Posuňte sedadlo, uvolněte páku a nechte ji zapadnout na své místo. → Pohybem sedadla dopředu a dozadu zkontrolujte, zda je aretované.

Volba programu

1 Transportní jízda 2 Zametání se zametacím válcem 3 Zametání se zametacím válcem a bočním kartáčem

Spuštění stroje

Stiskněte a podržte stisknutý brzdový pedál. Povolte parkovací brzdu.

Jízda dopředu

→ Nastavte přepínač směru jízdy do polohy „dopředu“. Pomalu sešlápněte plynový pedál.

Jízda dozadu

Nebezpečí

Nebezpečí poranění! Při jízdě vzad nesmí vzniknout žádné nebezpečí pro třetí osoby, případně je na to upozorněte.

UPOZORNĚNÍ

Upozornění: Během provozu by se měl prachový filtr čistit v pravidelných intervalech.

Zametání suché podlahy

Zapněte dmychadlo.

Nebezpečí vzniku pohmožděnin! Nikdy nezasahujte do tyčí mechaniky vyprázdňování. Nezdržujte se pod zdvihnutou nádobou.

Nebezpečí

Nebezpečí převrácení! Stroj během vyprázdňování postavte na rovnou plochu.

→ Nastavte programový vypínač na transportní jízdu. Zdvihněte nádobu na nečistoty. Pomalu se přesuňte ke sběrné nádobě. Zatáhněte ruční parkovací brzdu. → Otevření klapky nádrže: Stiskněte vypínač vpravo a vyprázdněte zásobník na smetí. Uzavřete kryt nádrže: Podržte stisknutý vypínač vpravo (cca na 2 sekundy), dokud nezaklapne do koncové polohy. Povolte parkovací brzdu. Pomalu se vzdalte od sběrné nádoby. → Spusťte nádobu na smetí až do koncové polohy.

Vypnutí přístroje

Stiskněte a podržte stisknutý brzdový pedál. Zatáhněte ruční parkovací brzdu. → Klíček zapalování otočte na "0" a vytáhněte.

Přeprava

△ NEBEZPEČÍ

Nebezpečí zranění a poškození! Při přepravování zařízení zohledněte jeho hmotnost.

→ Klíček zapalování otočte na "0" a vytáhněte. Zatáhněte ruční parkovací brzdu. Zajistěte přístroj na pevných upevňovacích bodech (4x) pomocí upínacích popruhů, lan nebo řetězů. Kola zařízení zajistěte klíny. → Při přepravě ve vozidlech zařízení zajistěte proti skluzu a převrácení podle platných směrnic.

Uložení přístroje

NEBEZPEČÍ

Nebezpečí zranění a poškození! Při uskladnění zařízení zohledněte jeho hmotnost.

Odstavení

Pokud se zametací stroj delší dobu nepoužívá, dodržujte prosím následující body:

Zametací stroj postavte na rovnou plochu. → Nastavte programový vypínač na transportní jízdu → Klíček zapalování otočte na "0" a vytáhněte. Zametací stroj zajistěte proti pohybu. Zametací stroj vyčistěte zevnitř i zvenku. Zařízení odstavte na chráněném a suchém místě. Vytáhněte zástrčku baterie ze stroje. → Nabijte baterii a po asi 2 měsících dobijte.

Péče a údržba

Všeobecné pokyny

UPOZORNĚNÍ

Nebezpečí poškození! Nevymývejte prachový filtr.

Před čištěním a údržbou přístroje, před výměnou dílů nebo před přestavováním na jinou funkci je potřeba přístroj vypnout, vytáhnout klíč hlavního vypínače a vytáhnout zástrčku baterie nebo odpojit baterii. Opravy smí provádět pouze schválené servisy nebo odborníci v tomto oboru, kteří jsou dokonale obeznámeni se všemi relevantními bezpečnostními předpisy. Přenosné průmyslové použití přístrojů podléhá bezpečnostnímu přezkoušení podle VDE 0701. Zametací stroj postavte na rovnou plochu. → Klíček zapalování otočte na "0" a vytáhněte. Zatáhněte ruční parkovací brzdu.

Čištění

UPOZORNĚNÍ

→ Zkontrolujte, zda zametací válec a boční kartáč nejsou opotřebené a zda na nich není navinutý páskový odpad. → Zkontrolujte funkci všech ovládacích prvků. → Zkontrolujte přístroj, zda není poškozený.

Týdenní údržba:

Vyčistěte chladič hydraulického oleje. → Zkontrolujte hydraulické zařízení. → Zkontrolujte stav hydraulického oleje. → Zkontrolujte brzdovou kapalinu → Zkontrolujte opotřebení těsnicích lišt, v případě potřeby je vyměňte → Zkontrolujte a namažte klapku nádoby. Údržba po opotřebení: Vyměňte těsnicí lišty. → Nastavte nebo vyměňte boční těsnění. Vyměňte zametací válec. Vyměňte boční kartáč.

Upozornění: Popis viz kapitola Údržbářské práce.

Nechte provést kontrolu podle návodu k údržbě.

Upozornění: Abyste neztratili nárok na záruku, musíte během záruční doby všechny servisní a údržbářské práce nechat provést

servisní službou firmy Kärcher podle záručního listu.

Údržbářské práce

Příprava:

Zametací stroj postavte na rovnou plochu. → Klíček zapalování otočte na "0" a vytáhněte. Zatáhněte ruční parkovací brzdu.

Všeobecné bezpečnostní pokyny NEBEZPEČÍ

Zkontrolujte stav hydraulického oleje a doplňte hydraulický olej POKYN

Nádoba na smetí se nesmí poškodit. → Otevřete kryt motoru.

1 Nádrž na hydraulický olej

2 Průzor 3 Uzavírací kryt, plnicí otvor oleje 4 Chladič hydraulického oleje 5 Tlakoměr

→ Zkontrolujte stav hydraulického oleje v průzoru. - Stav oleje se musí nacházet mezi značkami "MIN" a "MAX". - Pokud je stav oleje pod označením "MIN", doplňte hydraulický olej. Odšroubujte uzavírací kryt plnicího otvoru oleje. Vyčistěte oblast plnění. Doplňte hydraulický olej.

Druh oleje: Viz technické údaje → Našroubujte uzavírací kryt plnicího otvoru oleje.

POKYN

Pokud manometr zobrazuje zvýšený tlak hydraulického oleje, musí vyměnit filtr hydraulického oleje zákaznický servis firmy Kärcher.

prostřednictvím autorizovaného zákaznického servisu.

1 Pojistka FU 1 (hlavní pojistka) 2 Elektronické těleso

FU 01 Hlavná poistka 220 A
FU 02 Kontaktné vypínač se-dadla	3 A
FU 03 Kabína vodiča (volitel-né)	10 A
FU 04 Prepínač smeru jazdy 5 A
FU 05 Multifunkčné indicátör 3 A
FU 06 Chladič hydraulického oleja	25 A
FU 07 Prepínač výberu prog-ramu	15 A
FU 08 Klaksón 10 A
FU 09 Osvetlenie vflavo 7,5 A
FU 10 Osvetlenie vpravo 7,5 A
FU 11 Pracovné osvetlenie 10 A
FU 12 Vystraße maják 5 A
FU 13 Vibračné systém 10 A
FU 14 Motor 3 A
FU 15 Menč napătia 20 A
FU 16 Klučikový vypínač 3 A

Upozornění: Používejte pouze pojistky se stejnou zabezpečovací hodnotou.

Pomoc při poruchách

Osoba odpovědná za dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG
