MANUALE UTENTE GB 320 MCCULLOCH

T Istruzioni per l!uso 92-105

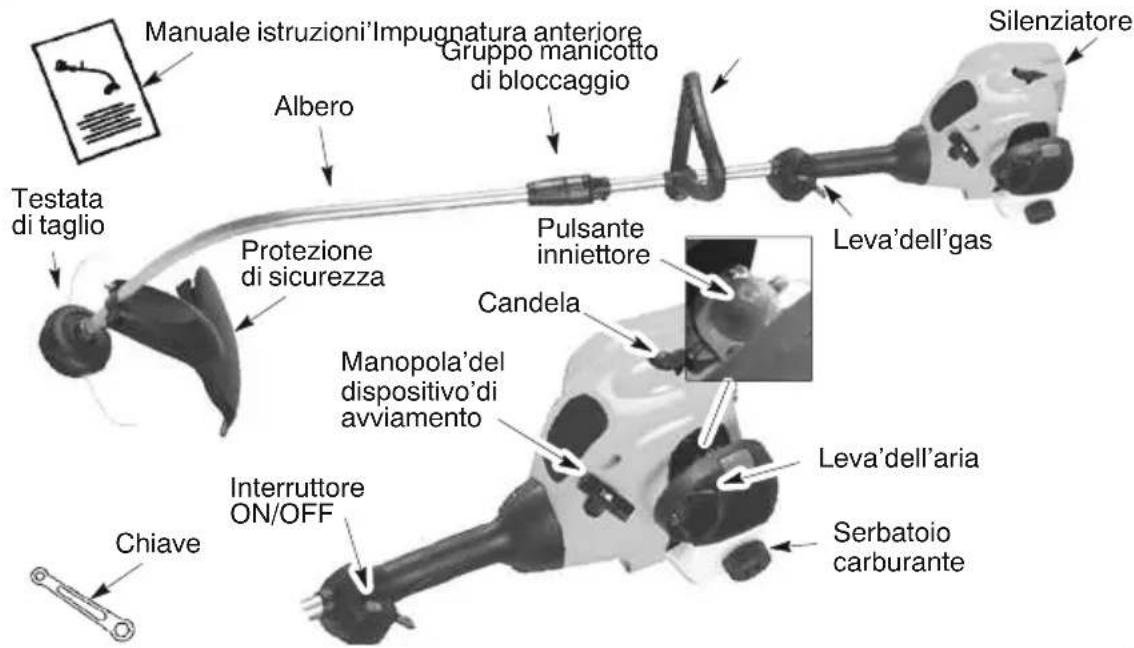

DESCRIZIONE GENERALE Albero Silenziatore Leva dell gas Leva dell aria Candela Gruppo manicotto di bloccaggio Chiave Protezione di sicurezza Testata di taglio Manuale istruzioni Impugnatura anteriore Manopola del dispositivo di avviamento Pulsante inniettore Interruttore ON/OFF Serbatoio carburante SPIEGAZIONE SIMBOLI A. AVVERTENZA! Questa tagliabordi può essere pericolosa! L uso incauto o errato può provocare lesioni gravi o mortali. B. Leggere ed essere certi di aver capito bene le istruzioni del manuale prima di usare il tagliabordi.

Con questo tipo di impugnatura utilizzate esclusivamente testata di taglio. Non usate mai lame o altri accessori di taglio con questo utensile. D. AVVERTENZA! Il filo della tagliabordi può scagliare oggetti con violenza. Tali oggetti possono provocare lesioni e in particolare agli occhi. Munirsi sempre di occhiali di protezione. E. Utilizzare sempre:Protezione per l uditoOcchiali di protezione o visiera F. L impugnatura anteriore deve essere posizionata sempre oltre la freccia. G. L utilizzatore dellamacchinadeve accertarsi che durante il lavoro nessuno si avviciniin unraggio di quindici metri. Quando nella stessa area vengono utilizzate più macchine, occorre rispettare una distanza di sicurezza di almeno quindici metri. H. Utilizzare benzina verde o benzina super di qualità e olio per motore a due tempi mescolato al 2,5%.I. Interruttore avvio/arresto

Livello di potenza acustica garantito (in relazione alla Direttiva CE/2000/14) K. Livello di pressione acustica a 7,5 metri

AVVERTENZA: Quando si usano macchine per giardinaggio, occorre sempre seguire le precauzioni di sicurezza fondamentali per ridurre il rischio di incendi e di lesioni gravi. Leggere le seguenti istruzioni e attenersi ad esse. Questa macchina a motore può essere pericolosa! L operatore è responsabile del rispetto delle istruzioni e delle avvertenze riportate sulla macchina e nel manual istruzioni. Leggere tutto il manuale istruzioni prima di usare la macchina! È necessario conoscere a fondo i controlli e l uso corretto della macchina. Limitare l uso di questa macchina alle persone in grado di leggere, capire e seguire le istruzioni e le avvertenze riportate sulla macchina e nel manuale istruzioni. Non permettete che il tagliabordi venga usato da bambini/ragazzi.

INFORMAZIONI DI SICUREZZA

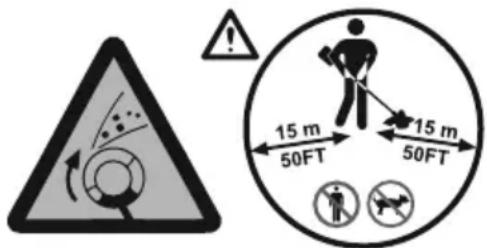

SULLA MACCHINA MANUALE ISTRUZIONI PERICOLO: Non usare lame, filo metallico o accessori diversi da quelli raccomandati dal produttore. Questa macchina è stata progettata per il solo utilizzo come tagliabordi a filo. L uso di altri accessori aumenta il rischio di lesioni. AVVERTENZA: Il filo del tagliabordi può scagliare oggetti con violenza. L operatore e i presenti rischiano di rimanere accecati o feriti. Indossare occhiali di sicurezza e abiti protettivi aderenti. Mantenerele partidel corpolontane dalraggio d azione della macchina. Mantenere i bambini, i presenti e gli animali alla distanza di quindici metri. In caso di avvicinamento oltre tale distanza, arrestare la macchina immediatamente. Se si verificano situazioni non trattate in questo manuale, agire con cautela e buon senso. Per assistenza, consultare il rivenditore.

SICUREZZA DELL OPERATORE

AVVERTENZA: Questa macchina genera un campo elettromagnetico durante il funzionamento che in determinate circostanze può interferire conimpianti mediciattivi opassivi. Per ridurre il rischio di gravi lesioni personali o mortali, i portatori di tali impianti devono consultare il proprio medico e il relativo produttore prima di utilizzare la macchina. S Usare abiti appropriati. Indossare sempre occhialidi sicurezza o altreprotezioni pergli occhi, quando si lavora con la macchina o si esegue la manutenzione (gli occhiali di sicurezza sonoin dotazione). La protezione per gli occhi deve essere marcata Z87. S Indossare sempre una protezione per il viso o contro la polvere, se lecondizioni di lavoro sono polverose. S Indossare sempre pantaloni lunghi, maniche lunghe, stivali e guanti. Si raccomanda di indossare protezioni per le gambe. S Indossare sempre una protezione per i piedi. Non lavorare a piedi scalzi o con sandali. Tenersi distanti dalla linea di rotazione. S Assicurare i capelli al di sopra delle spalle. Assicurare o rimuovere abiti svolazzanti o con lacci, nastri, fiocchi ecc. Essi possono essere presi nelle parti in movimento. S Un adeguata copertura serve anche a proteggere da detriti o parti di piante tossiche espulse dalla linea di rotazione. S Stare in guardia. Non lavorare con la macchinaquando si èstanchi, malati, irritati o sotto l influenza di alcool, droghe o medicinali. Fare attenzione a quello che si fa; usare il buon senso. S Indossare protezioni per l udito. S La silenziatore catalitica è molto calda sia durante l esercizio che all arresto del motore. Questo vale anche con il motore al minimo. Il contatto può provocare ustioni. Attenzione al pericolo di incendio! S Non avviare e non utilizzare la macchina in una stanza o in un edificio chiuso. L inspirazione di fumi di scarico può essere mortale. S Mantenerele impugnature pulite, togliendo i residui di olio e di carburante.

ELLA MANUTENZIONE S Disconnettere la candela prima di eseguire la manutenzione, tranne per le regolazioni del carburatore. S Controllare ogni volta prima dell uso che nonvi siano parti danneggiate o lente; se ve ne sono, ripristinarle allo stato ottimale. Controllare ogni volta prima dell uso che non vi siano perdite di carburante; se ve ne sono, ripristinare lo stato ottimale. Mantenere la macchina in efficienza. 93S Prima di us are la macchina, sostituire le parti della testa a filo che sono scheggiate, crepate, rotte o altrimenti danneggiate. S Eseguire la manutenzione osservando le procedure raccomandate. Mantenere il filo di taglio alla lunghezza appropriata. S Usare solo il filo del diametro di 2 mm. Non usare mai corde fili, stringhe ecc. S Installare laprotezione richiestacorrettamente prima di usare l unità. Usare solo la testata di taglio; assicurarsi che essa sia correttamente installata e fissata saldamente. S Accertarsi che la macchina sia montata correttamente come mostrato in questo libretto. S Regolare il carburatore con l estremità inferiore sostenuta in modo che il filo non tocchi alcun oggetto. S Tenere lontane le persone, animali e/o cose quando si regola il carburatore. S Utilizzare soloparti diricambio edaccessori raccomandati. S Far eseguire tutti i servizi di manutenzione non spiegati in questo manuale dal personale di un rivenditore autorizzato.

SICUREZZA DEL CARBURANTE

S M iscelare e versare il carburante all aperto. S T enersi lontani da scintille o fiamme. S Utilizzare un contenitore approvato per il carburante. S Non fumare e non lasciare che altri fumino nelle vicinanze del carburante o della macchina. S Evitare spargimentidi olio o di combustibile. Asciugare il carburante versato. S Spostarsidialmenotremetri dallaposizione in cui si è rifornito il motore prima di avviarlo. S Arrestare il motore e farlo raffreddare prima di togliere il tappo del carburante. S Conservare sempre la benzina in un contenitore approvato per liquidi infiammabili.

SICUREZZA DEL TAGLIO

AVVERTENZA: Ispezionare l area di lavoroprimadiusare lamacchina. Rimuoveregli oggetti (sassi, vetri rotti, chiodi, fili di ferro ecc.) che potrebbero essere scagliati via dal filo rotante dellamacchina o impigliarsi nello stesso. Gli oggetti duri possono danneggiare la testa a filo ed essere scagliati provocando lesioni gravi. S Usare la macchina soloper tagliare, falciare e spazzare. Non usare per bordare, potare o cimare siepi. S Lavorare sempre stando su una base solida e che permetta un equilibrio perfettamente stabile. Non sporgersi. S Tenere tutte le parti del corpo lontane dal silenziatore e dal filo rotante. Mantenere il motore al di sotto della vita. Il silenziatore riscaldato può provocare gravi ustioni. S Tagliare da destra a sinistra. Quando si taglia sul lato sinistro della protezione si inviano i detriti lontano dall operatore. S Usare l attrezzo solo alla luce del giorno o con una buona illuminazione artificiale. S Usare l attrezzo solo per lavori illustrati in questo manuale.

TRASPORTO E CONSERVAZIONE

S Fareraffreddareil motore,quindibloccare la macchina prima di riporla o trasportarla in un veicolo. S Svuotare il serbatoio della macchina prima di riporreo trasportare la macchina. Consumare il carburante rimasto nel carburatore accendendo il motore e lasciandolo spegnere da solo quando il carburante finisce. S Riporre la macchina e il carburante in un area in cui i vapori del carburante non possano raggiungere scintille o fiamme aperte provenienti da boiler, motori o interruttori elettrici, caldaie ecc. S Riporre la macchina in modo che la lametta tagliafilo non possa provocare lesioni accidentali. È possibile appendere per l albero la macchina quando non viene utilizzata. S Riporre la macchina fuori della portata dei bambini. S Mettere in sicurezza la macchina durante il trasporto. ATTENZIONE: L esposizione alle vibrazioni per l uso prolungato di strumenti a miscela può provocare danni a caricodei vasisanguigni edei nervi delledita, dellemani e delle articolazioni dei soggetti predisposti a problemi circolatori o a enfiagione anomala. L uso prolungato in condizioni climatiche fredde è stato collegato ai danni a carico dei vasi sanguigni in persone altrimenti sane. Se si verificano sintomi come intorpidimento, dolore, perdita di forze, variazione del colore o della grana della pelle o perdita di sensibilità delle dita, delle mani o delle articolazioni, interrompere l uso di questo strumento e rivolgersi al medico. Un sistema antivibrazione non garantisce che tali problemi vengano evitati. Coloro che utilizzano utensili a motore in modo continuato e regolare devono tenere sottocontrollo leproprie condizionifisiche e lo stato della macchina. MONTAGGIO AVVERTENZA: Accertarsi che la macchina sia montata correttamente e che tutti i fermagli siano ben fissati. Ispezionare leparti per danni. Non usare parti danneggiate. È normale sentire il filtro carburante sbattere nel serbatoio vuoto. La presenza di residui di carburante o di olio sul silenziatore è normale a causa delle regolazioni del carburatore e delle prove eseguite dal produttore. 94GRUPPO ALBERO ATTENZIONE: Nel montaggio dell albero, posizionare l unità su unasuperficie piana per garantire la massima stabilità.

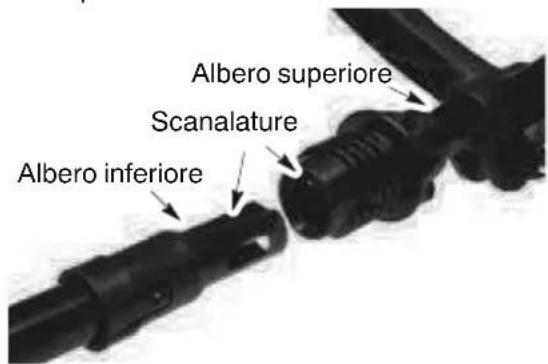

1. Allineare le scanalature sull albero

superiore e inferiore. Albero superiore Albero inferiore Scanalature

2. Unire i due alberi inserendo

completamente l albero inferiore in quello superiore (fino a bloccare gli alberi).

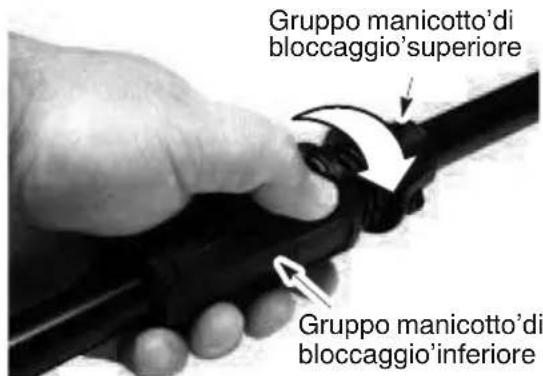

3. Fare scivolare il gruppo del manicotto di

bloccaggio inferiore sul gruppo del manicotto di bloccaggio superiore e serrare ruotando in senso orario. Gruppo manicotto di bloccaggio superiore Gruppo manicotto di bloccaggio inferiore NOTA: Se il gruppo del manicotto di bloccaggio non si stringe, i due alberi non sono stati posizionati correttamente. REGOLASIONE IMPUGNATURA ANTERIORE AVVERTENZA: Quando si regola l impugnatura anteriore, assicurarsi che essa venga posizionata al di sopra dell gruppo del manicotto di bloccaggio e sotto la tacca di riferimento o la freccia sull albero.

1. Allentare il dado di ala sul l impugnatura.

2. Ruotare l impugnatura sul albero in

posizione verticale;serrare a fondo ildado ad alette.

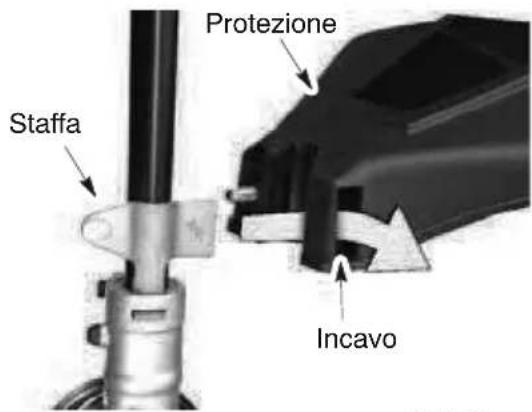

FISSAGGIO DELLA PROTEZIONE

AVVERTENZA: La protezione deve essere correttamente installata. Essa assicura una protezione parzialedal rischio di veder proiettati oggetti verso l operatore e altre persone ed è dotata di una lama che limita la lunghezza del filo, tagliandone le parti in eccesso alla lunghezza corretta. La lama limitatrice del filo (che si trova sotto la protezione)è tagliente e puòferirel operatore.

1. Rimuovere il dado dalla protezione.

2. Inserire la staffa nell incavo della

3. Fare perno sulla protezione finché il

bullone supera il foro della staffa.

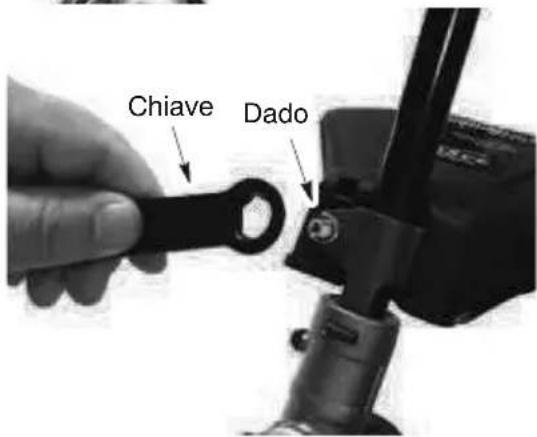

4. Reinstallare il dado e serrare saldamente

con la chiave (fornita). Dado Staffa Protezione Incavo Chiave 95UTILIZZO AVVERTENZA: Prima di iniziare, accertarsi di leggere le informazioni sul carburante incluse nelle norme di sicurezza. Se qualcosa delle norme di sicurezza non è chiaro, non tentare di rifornire l unità. Rivolgersi a un centro autorizzato.

RIFORNIMENTO DEL MOTORE

AVVERTENZA: Quando si esegue il rifornimento, rimuovere lentamente il tappo del carburante. Questo motore è certificato per ilfunzionamento con benzina senza piombo. Prima dell utilizzo, la benzinadeveesseremiscelata conolio dibuona qualità per motori bifase raffreddati ad aria, nel rapporto di 50:1. Per ottenere il rapporto di 50:1, miscelare 5 litri di benzina senza piombo con 0,1 litri di olio. NON utilizzare olio per auto o barche. Tali oli danneggiano il motore. Per miscelare il carburante, seguire le istruzioni riportate sul contenitore dell olio. Dopo avere aggiunto l olio alla benzina, agitare brevemente il contenitore per garantire la corretta miscelazione del carburante. Leggere sempre e seguire le istruzioni di sicurezza relative al carburante prima di riempire l apparecchio. ATTENZIONE: Non aggiungere mai benzina pura nel motore. Ciò danneggia in maniera irreversibile il motore.

REQUISITI DEL CARBURANTE

Utilizzare benzina senza piombo di buona qualità. Il grado più basso di ottani consigliato è 90 (RON). IMPORTANTE L impiego di carburanti miscelaticon alcool (oltre il 10% di alcool) può determinare gravi problemi di funzionamento e ridurre la durata del motore. AVVERTENZA: L impiego di carburanti e/o lubrificanti sbagliati causa problemi quali: innesto della frizione incorretto, surriscaldamento, tampone di vapore, perdita di potenza, carenza di lubrificazione, deterioramento dei condottidel carburante, delle guarnizioni e dei componenti interni del carburatore ecc.I carburanti miscelati conalcool causano un elevato assorbimento dell umidità nella miscela carburante/olio, determinando la separazione di olio e carburante.

COME ARRESTARE LA MACCHINA

Per arrestare il motore, spostare l interruttore ON/OFF in posizione OFF o ARRESTO.

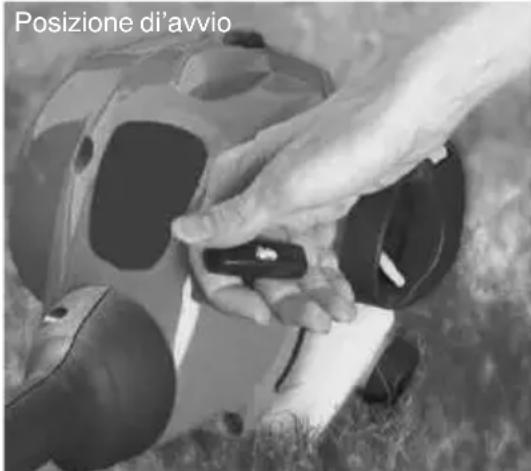

COME AVVIARE LA MACCHINA

AVVERTENZA: La testa a filo di nylon del bostro tagliabordi ruota durante l avvio delmotore. Evitareognicontatto conla marmitta. Il silenziatore riscaldato può provocare gravi ustioni.

2. Spostare l interruttore ON/OFF in

posizione ON o AVVIO.

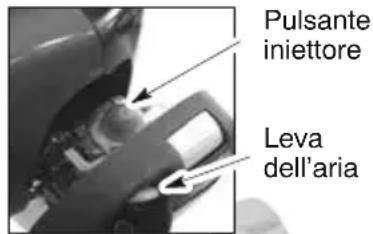

3. Premere lentamente il pulsante iniettore

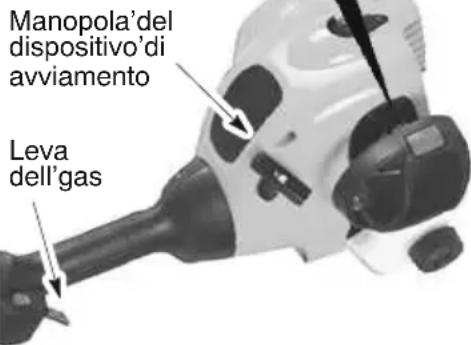

5. Tenere premuto la leva dell gas per le

operazioni che seguono. Leva dell gas Leva dell aria Pulsante iniettore Manopola del dispositivo di avviamento

6. Tirare la manopola del dispositivo di

avviamento energicamente fino a che si sente che il motore si avvia, ma nontirarla più di 6 volte.

7. Non appena si sente che il motore parte,

muovere la leva dell aria nella posizione HALF CHOKE.

8. Tirare la manopola del dispositivo di

avviamento energicamente fino a che il motore comincia a girare, ma non più di 6 volte. Se il motore non parte dopo aver tirato la cordicella 6 volte (alla posizione 96HALF CHOKE), muovere la leva dell aria nella posizione FULL CHOKE e premere 6 volte la pompetta di adescamento. Premere e mantenere premuto il grilletto dell acceleratore e tirare la manopola del dispositivo di avviamento ancora 2 volte. Muovere la leva dell aria in posizione HALF CHOKE e tirare la cordicella dell avviamento fino a che il motore parte, ma non più di 6 volte. NOTA: Se il motore non parte, significa che probabilmente è ingolfato. Iniziare la procedura di AVVIAMENTO DI UN MOTORE INGOLFATO.

9. Una volta avviato il motore, farlo girareper

10 secondi, quindi muovere la leva dell aria in posizione RUN. Far funzionare l unità per altri 60 secondi nella posizione RUN prima di rilasciare il grilletto dell acceleratore. NOTA: Seil motoresi spegne con la leva dell aria in posizione RUN, muovere la leva in posizione HALF CHOKE e tirare la cordicella fino a che il motore parte, ma non più di 6 volte.

AVVIAMENTO DI UN MOTORE

1. Spostare l interruttore ON/OFF in

posizione ON o AVVIO.

2. Spostare la leva dell aria in posizione

3. Premere e tenere premuto il grilletto

dell acceleratore. Tenere il grilletto completamente premuto fino a che il motore funzioni regolarmente.

4. Tirare la manopola del dispositivo di

avviamento energicamente, ma non più di 5 volte.

5. Far girare il motore per 15 secondi, quindi

muovere la leva dell aria in posizione RUN. NOTA: Se il motore non è partito, tirare la manopola del dispositivo di avviamento per altre5 volte. Seil motorenonfunzionaancora, probabilmente significa che è ingolfato.

AVVIAMENTO DI UN MOTORE

INGOLFATO I motori ingolfati possono essere avviati ponendola leva dell arianellaposizione RUN; quindi tirare la cordicella per eliminare dal motore l eccesso di combustibile. Questa operazione dovrà essere ripetuta probabilmente più volte a seconda del grado di ingolfamento dell unità. Se l unità ancora non parte, fare riferimento alla tabella della TABELLA DI SOLUZIONE DEI PROBLEMI.

ISTRUZIONI DI UTILIZZO

POSIZIONE DI UTILIZZO

Tagliare da destra verso sinistra. INDOSSARE SEMPRE: Pantaloni lunghi Scarpe pesanti Protezione degli occhi Protezione per l udito AVVERTENZA: Indossare sempre una protezione degli occhi e protezione per l udito. Non chinarsi mai sulla testata del tagliabordi. Rocceo detriti possono rimbalzare o essere proiettati negli occhi o sul viso e causare la cecità o altra grave lesione. Non far funzionare il motore ad una velocità più elevata del necessario. Il filo eseguirà un taglio efficace quando il motore gira ad un regime inferiore a quello massimo. Ad una velocità meno elevata si produce anche meno rumore e vibrazioni. Il filo di taglio dura più a lungo ed è meno probabile che si "saldi" nella bobina. Quando si arresta il taglio, rilasciare sempre il grilletto dell acceleratore e far ritornare il motore al minimo regime. Per arrestare il motore: S Rilasciare il leva dell gas. S Muovere l interruttore ON/OFF in posizione OFF.

LINEA DI AVANZAMENTO DELLA

TAGLIABORDI Il filo di nylon fuoriuscirà battendo lentamente la parte inferiore della testa a filo sul terreno mentre il motore ruota alla massima velocità, la lametta tagliafilo taglierà il filo in eccesso. AVVERTENZA: Usare solo un filo rotondo del diametro di 2 mm. Altre forme e dimensioni della linea non avanzano correttamente e producono un funzionamento non corretto della testata di taglio o possono causare gravi lesioni. Non usare altri materiali come fili metallici, strisce e corde ecc. I fili metallici possono rompersi durante il taglio e diventare missili pericolosi in grado di causare gravi lesioni.

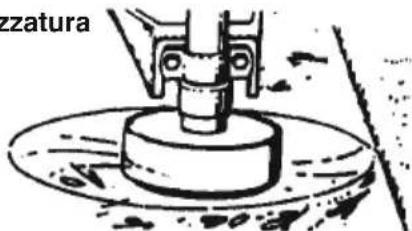

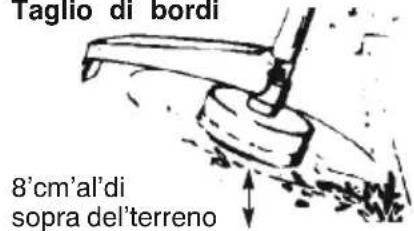

AVVERTENZA: Usare la velocità minima e non mettere sotto pressione il filo quandosi taglia intorno ad oggettiduri(roccia, ghiaia, montanti di siepi ecc.), che possono danneggiare la testata del tagliabordi, fare impigliare il filo od essere proiettati, causando gravi pericoli. S La punta del filo esegue il taglio. Si ottiene la migliore prestazione ed un minimo consumo del filo quando non lo si mette sotto pressione nell area di taglio. I modi corretto e sbagliato sono mostrati qui di seguito. La punta del filo esegue il taglio Corretto Sotto pressione nell area di taglio Errato S Il filo rimuove facilmente erbaed erbacce da muri,siepi,alberielettidifiori,mapuòanche tagliare la tenera corteccia degli alberi o gli arbusti e deturpare le siepi. S Per tagliare bordi o per pareggiare, usare unavelocitàinferiorealmassimoregimeper prolungare la durata della linea e ridurre l usura della testata, specialmente: S Durante operazioni di taglio leggero. S Presso oggetti intorno ai quali il filo può avvolgersi quali piccoli montanti, alberi o filari di siepi. S Per falciare o spazzare, ricorrere al massimo regime per un buon lavoro di pulizia. TAGLIO DI BORDI -- Tenere il fondo del tagliabordi a circa 8 cm al di sopra del terreno ed a un angolatura. Consentire il contatto alla sola punta della linea. Non forzare il filo del tagliabordi nell area di lavoro. Taglio di bordi 8 cm al di sopra del terreno SCALPATURA -- La tecnica della scalpatura consiste nel rimuovere una vegetazione non desiderata dal terreno. Tenere il fondo della testata del tagliabordi a circa 8 cm al di sopra delterreno e ad un angolatura.Lasciare che la punta del filo batta contro alberi, montanti, monumenti, ecc. Il ricorso a questa tecnica aumenta l usura del filo. Scalpatura TOSARE --Il tagliabordi è ideale per tosare l erba in punti dove le tosaerba convenzionali non possono operare. Nella posizione di tosaerba tenere la linea parallela al terreno. Evitare di premere la testata nel suolo perché si puòrimuoveretutta la vegetazione dalsuolo e danneggiare l attrezzo. Tosare SPAZZATURA -- L azione di ventilazione può essere usata per soffiare via i detriti sciolti da un area. Tenere la linea parallela alla superficie dell area e ruotare l attrezzo da un lato all altro. Spazzatura 98MANUTENZIONE AVVERTENZA: Disconnettere la candela prima di eseguire la manutenzione, tranne per le regolazioni del carburatore.

CONTROLLARE LE PARTI E I

FERMAGLI LENTI S Alloggiamento della candela S Filtro dell aria S Viti dell alloggiamento S Vite del manico fisso S Schermo anti detriti

Per la sostituzione delle parti danneggiate/consumate, rivolgersi a un centro autorizzato. S Interruttore ON/OFF -- Assicurarsi che la interruttore ON/OFF funzioni correttamente muovendola nella posizione OFF. Assicurarsi che il motore si arresti; quindi riavviare il motore e continuare. S Serbatoio del carburante. Smetterediusare l unità se il serbatoio è danneggiato o perde.S Sacchetto aspiratore ! Smettere di usare il sacchetto aspiratore se è consumato o danneggiato. S Protezione -- Interromperel uso dell unitàse la protezione è danneggiata.

PULIRE L UNITÀ E LE ETICHETTE

S D opoogni uso, ispezionare completamente l unità per parti danneggiate o allentate. Pulire l unità e le etichette usando un panno umido con un detergente neutro. S Completare la pulizia dell unità con un panno asciutto pulito.

PULIRE IL FILTRO DELL ARIA

Il filtro dell aria sporco diminuisce le prestazioni del motore e aumenta il consumo di carburante e le emissioni nocive. Pulirlo sempre dopo cinque ore di funzionamento.

1. Pulire il coperchio e l area circostante per

evitare la caduta di terra nella camera di carburazione quando viene rimosso il coperchio.

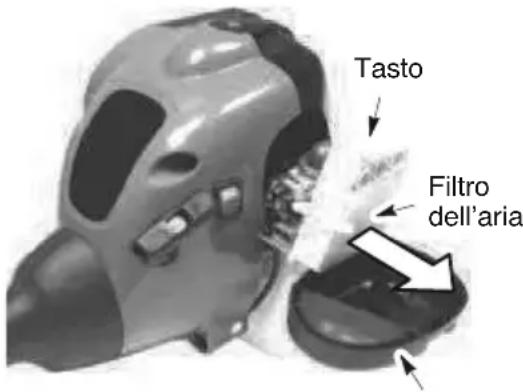

2. Rimuovere le parti come illustrato.

NOTA: Non pulire il filtro con benzina o altro solvente in fiammabile. Questa operazione può creare un pericolo di incendio o produrre vapori di evaporazione nocivi.

3. Lavare il filtro con acqua e sapone.

4. Fare asciugare il filtro.

5. Sostituire le parti.

Tasto Coperchio del filtro Filtro dell aria

SOSTITUZIONE DELLA CANDELA

Sostituire la candela ognianno per assicurare che il motore parta facilmente e funzioni meglio. Regolare la distanza degli elettrodi della candela a 0,6 mm. La messa in fase dell accensione è fissa e non regolabile.

1. Ruotare, quindi estrarre il cappuccio della

2. Rimuoverelacandela dal cilindro e smaltirla.

3. Sostituire la candela rimossa con una

e serrarecon una chiave a tubo di 19 mm.

4. Reinstallare il cappuccio della candela.

SOSTITUZIONE DEL FILO

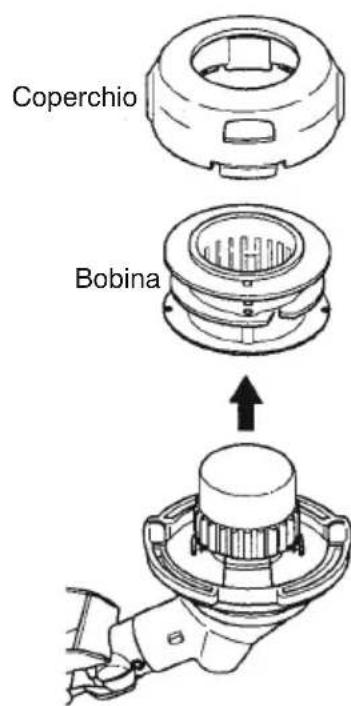

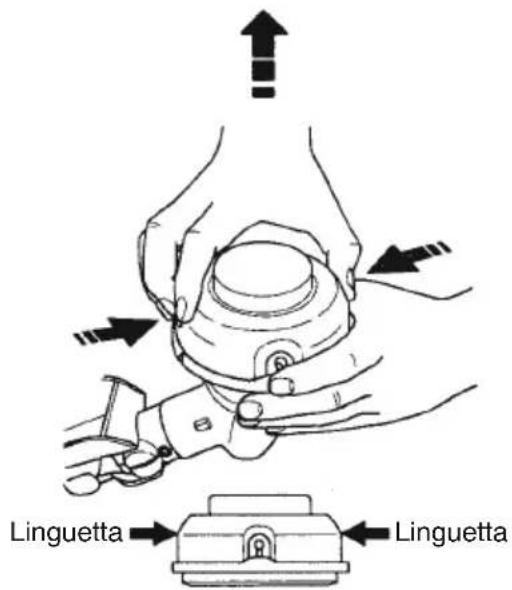

1. Premere le linguette ai lati della testina

portafilo e rimuovere il coperchioe la bobina. Linguetta Linguetta Coperchio Bobina

2. Rimuovere il filo residuo.

3. Pulire tutte le parti da polvere e detriti.

Sostituire la bobina se usurata o danneggiata.

4. Sostituire con una bobina precaricata,

oppure sostituire il filo con filo della lunghezza di 8 metri e diametro 2 mm. AVVERTENZA: Non usare filo elettrico, cordino, spagoe simili, che potrebbe rompersi e divenire un arma pericolosa.

5. Nell installare il nuovo filo sulla bobina

esistente, afferrare la bobina come illustrato nella figura sotto.

6. Piegare il filo al centro e inserire il filo

piegato nell incavo dell anello centrale della bobina. Controllare che il filo alloggi correttamente nell incavo. Incavo

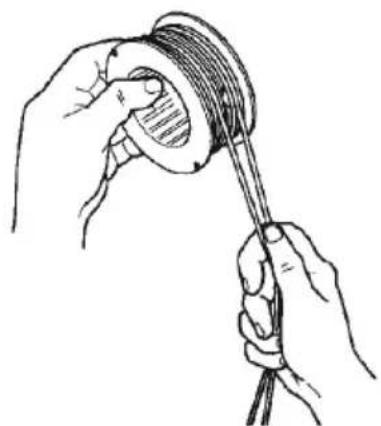

7. Avvolgereiduecapi del filo uniformementee

saldamente in senso orario.

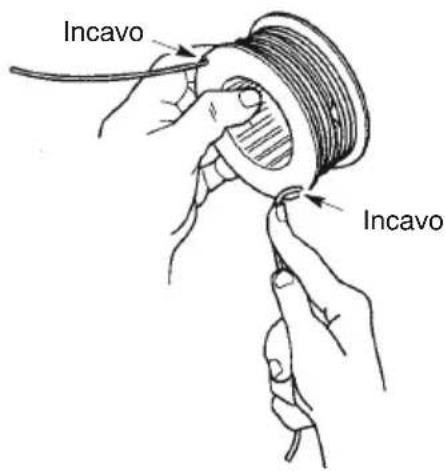

8. Fissare i due fili nei due incavi di guida.

Incavo Incavo 1009. Rimontare la bobina nel coperchio.

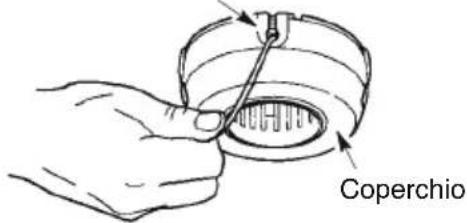

10. Inserire i duecapi del filoattraverso i fori di

uscita ai lati del coperchio. Foro di uscita Coperchio

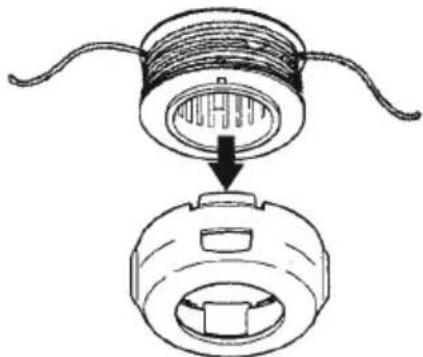

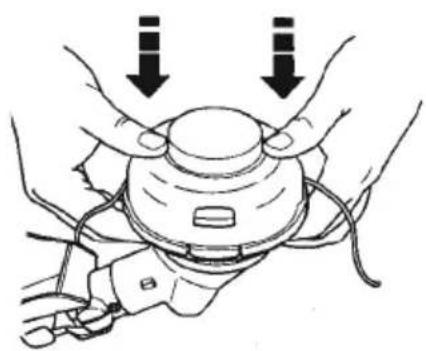

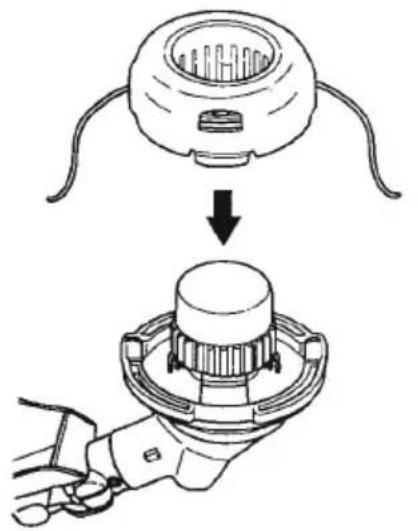

11. Rimontare la bobina e il coperchio sulla

testina portafilo. Premere fino a che il coperchio non scatta in posizione corretta.

REGOLAZIONI DEL CARBURATORE

AVVERTENZA: Mantenere persone ed oggetti ad una distanza di sicurezza quando si esegue la regolazione dellavelocità al minimo. Fate attenzione la testa filo ruota durante gran parte di questa operazione. Indossare equipaggiamenti di protezione ed osservare le misure di sicurezza. Il carburatore è stato attentamente regolato in fabbrica. Le regolazioni al regime minimo possono rendersi necessarie se si nota una delle seguenti condizioni: S Il motore non funziona correttamente al minimo quando si rilascia l acceleratore. Eseguire le regolazioni con l unità sollevata in modoche l accessoriodi tagliosia distantedal terreno e non entri in contatto con alcun oggetto. Tenere l unità con le mani quando si eseguono regolazioni con il motore in moto . Tenere ogni parte del proprio corpo distante dagli accessori di taglio e dal silenziatore. Regolazione della Velocità al Minimo Far girare il motore al minimo. Regolare il minimo fino a che il motore funzioni regolarmente senza arrestarsi (velocità al minimo troppo lento). S Girare la vite di regolazione in senso orario per aumentare la velocità nel caso in cui il motore si spegnesse, o non avesse una rotazione regolare. S Girare la vite in senso antiorario per diminuire la velocità. NOTA: L uso del combustibile Aspen 2T può

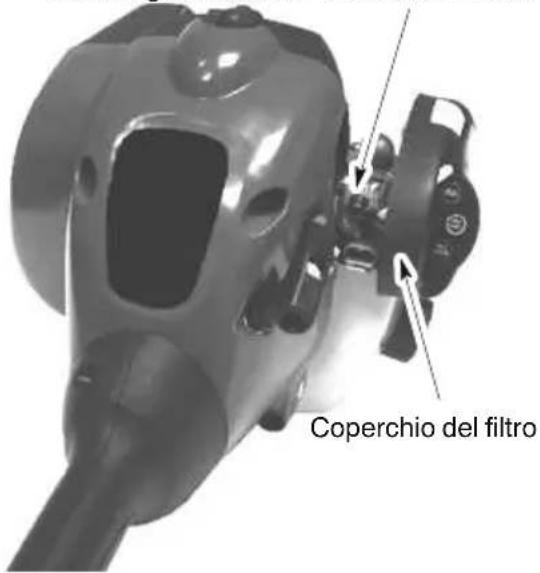

endere più lenta l accelerazione del motore. Coperchio del filtro

ite di regolazione del

elocità al minimo Se desiderate maggiore assistenza o non siete sicuri sul modo di eseguire questa procedura, rivolgersi ad un rivenditore autorizzato. 101RIPORRE AVVERTENZA: Preparare l unità per riporlaallafinedellastagioneo quando nonverrà usata per un mese o più. S Fare raffreddare il motore, quindi bloccare l unità prima di riporla o trasportarla. S Riporre l unità e il carburante in un area ben ventilata in cui i vapori del carburante non possanoraggiungere scintille ofiamme aperte provenienti da boiler, motori o interruttori elettrici, caldaie ecc. S Svuotare il serbatoio della macchina prima di riporre o trasportare la macchina. S Riporre l unità e il carburantefuori dellaportata dei bambini. S Riporre l unità con tutte le protezioni installate. Collocarla in modo da non lasciare esposte parti affilate che possano provocare lesioni accidentali. CONSERVAZIONE STAGIONALE Preparare l attrezzo per la conservazione al termine della stagione o se si prevede di non usarlo per più di 30 giorni. Se l attrezzo deve essere conservato per un periodo di tempo prolungato: S Pulire l intera unità. S Conservare in luogo pulito e asciutto. S Oliare le superfici metalliche esterne. MOTORE S Togliere la candela e versare un cucchiaino di olioper motori a duetempi(raffreddato adaria) attraverso l apertura di alloggiamento della candela. Tirare lentamente il cordino di avviamento da8a10 volteper distribuirel olio. S Sostituire la candela con una nuova del tipo consigliato. S Pulire il filtro dell aria. S Controllare che l unità non abbia viti, dadi e bulloni lenti. Sostituire le parti danneggiate, rotte o consumate. S Iniziare la nuova stagione usando solo carburante nuovo con il corretto rapporto di benzina e olio. ALTRE INFORMAZIONI S N on conservare la benzina da una stagione all altra. S Sostituire la latta della benzina se inizia ad arrugginirsi. 1021. Serbatoio mezzo vuoto; rifornire con una miscela combustibile corretta.

2. Sostituire con candela corretta.

3. Rivolgersi ad un rivenditore autorizzato.

4. Rivolgersi ad un rivenditore autorizzato.

2. Motore ingolfato.

3. Serbatoio combustibile vuoto.

5. Il combustibile non raggiunge

1. Spostare l interruttore ON/OFF in

2. Vedere le istruzioni di avviamento.

3. Riempire il serbatoio con una

miscela combustibile corretta.

4. Sostituire la candela.

5. Controllare che il filtro sia pulito;

altrimenti sostituirlo. Controllare che la bubazione no sia peigata o divisa; riparare o sostituire.

6. Rivolgersi ad un rivenditore autorizzato.

Il motore no tiene il minimo correttamente.

2. Tenute dell albero motore

3. Bassa compressione.

1. Vedere #Regolazioni del carburatore"

nella sezione di Servizio.

2. Rivolgersi ad un rivenditore autorizzato.

3. Rivolgersi ad un rivenditore autorizzato.

1. Filtro dell aria sporco.

4. Accumulo di carbonio.

5. Bassa compressione.

Il motore non accelera, manca di po- tenza o si spegne sotto carico.

1. Pulire o sostituire il filtro.

2. Pulire o sostituire la candela;

ristabilire la distanza fra gli eletrrodi.

3. Rivolgersi ad un rivenditore autorizzato.

4. Rivolgersi ad un rivenditore autorizzato.

5. Rivolgersi ad un rivenditore autorizzato.

Eccessiva emissione di fumo dal motore.

1. Levetta dell aria parzialmente

3. Filtro dell aria sporco.

1. Regolare la levetta dell aria.

2. Serbatoio mezzo vuoto; rifornire

con una miscela combustibile corretta.

3. Pulire o sostituire il filtro.

4. Rivolgersi ad un rivenditore autorizzato.

2. Candela non corretta.

4. Accumulo di carbonio.

TABELLA DI SOLUZIONE DEI PROBLEMI

AVVERTENZA: Sempre arresti l unità e disinserisca la spina della scintilla prima dell effettuazione delle c è ne delle soluzioni suggerite qui sotto tranne le soluzioni che richiedono il funzionamento dell unità.

103DICHIARAZIONE DI CONFORMITÀ

Dichiarazione di conformità CE

a H usqvarna AB dichiara con la presente, nei termini di seguito indicati, la conformità della/e piattaforma/e LT25NCOP di decespugliatori leggeri e/o decespugliatori, relativa/e al/i modello/i TRIMMAC a partire dai numeri di serie del 2013 in poi. Il numero di piattaforma e il numero di modello sono specificati chiaramente sulla targhetta identificativa insieme all'anno seguiti dai numeri di serie.

'oggetto d ella dichiarazione di cui sopra è conforme alle disposizioni delle seguenti Direttive del Consiglio: In conformità con l'Allegato V, i valori acustici dichiarati sono specificati nella scheda dei dati tecnici del manuale d'uso.

rgano competente: TÜV Rheinland LGA Products GmbH Organo competente per le macchine (accreditato con il n. 0197) Tillystraße 2 - 90431 Norimberga, Germania TÜV Rheinland N.A. ha eseguito il controllo-tipo facoltativo per conto della Husqvarna AB, fornendo il certificato per il controllo tipo. Tale certificato di controllo-tipo facoltativo è applicabile a tutte le sedi di produzione e Paesi di origine, come indicato sul prodotto. Il decespugliatore leggero e/o il decespugliatore oggetto della fornitura sono conformi all'esemplare sottoposto al controllo-tipo CE. Firmato per conto di: Husqvarna AB, Huskvarna, Svezia, 01-10-2013

Ronnie E. Goldman, Direttore tecnico (Rappresentante aut orizzato e responsabile della documentazione tecnica)

AK72133347.01 2006/42/CE sulle macchine (2006-05-17) 2014/30/UE sulla compatibilità elettromagnetica (2014-02-26) 2000/14/CE sulle emissioni acustiche nell'ambiente (2000-05-08)DATI TECNICI MODELLO:75,00$&/71&23 MOTORE Cilindrata, cm

Alla potenza massima, (min --

) 8000 Frequenza massima di rotazione del mandrino, (min --

) 10000 Velocità del motore alla frequenza massima di rotazione del mandrino consigliata, (min --

) 10000 Velocità di minimo, (min --

) 4000 Potenza massima del motore, misurata in conformità con ISO 8893, kW 0, Silenziatore catalitica Sì

CARBURANTE E SISTEMA DI LUBRIFICAZIONE

Capacità del serbatoio, cm

Consumo di carburante alla potenza massima, misurata in conformità con ISO 8893, g/h 407 Consumo di carburante alla potenza massima, misurata in conformità con ISO 8893, g/kWh 768 PESO Senza accessorio di taglio o protezione, a serbatoio vuoto kg

(vedere Nota 1) Livello potenza acustica, misurato dB(A) Livello potenza acustica, garantito L

(vedere Nota 2) Livello di pressione acustica equivalente rispetto all udito dell operatore, misurato in base alle norme EN ISO 11806 e ISO 22868, in dB(A) Equipaggiata con testina portafilo (originale)

LIVELLI DI VIBRAZIONE

(vedere Nota 3) Livelli di vibrazione equivalenti (ahv,eq) all impugnatura, misurati in base alle norme EN ISO 11806 e ISO 22867, in m/s

Equipaggiata con testina portafilo (originale), sinistra/destra 8,9/7,5 Nota 1: Emissione di rumore nell ambiente misurato come potenza acustica (L

) in base alla direttiva CE 2000/14/CE. Il livello di potenza acustica riportato per la macchina è stato misurato con il gruppo di taglio originale che emette il livello massimo. La differenza tra potenza acustica misurata e garantita è che la potenza acustica garantita comprende anche la dispersione nel risultato di misurazione e le variazioni tra le diverse macchine dello stesso modello come da Direttiva 2000/14/CE. Nota 2: I dati riportati per il livello di pressione acustica equivalente della macchina hanno una dispersione statistica tipica (deviazione standard) di 1 dB(A). Nota3: I dati riportatiper illivellodivibrazione equivalentehanno unadispersionestatisticatipica (deviazione standard) di 1 m/s

Modello 75,00$&(5/16 RH per arbusti) Dispositivo di taglio/protezione, Accessori approvati Tipo parte no. Testina portafilo TNG7 (filo ¡ 2 mm) 3,9 537419223 / 530096229

AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto. EU V
