KÄYTTÖOHJE GB 320 MCCULLOCH

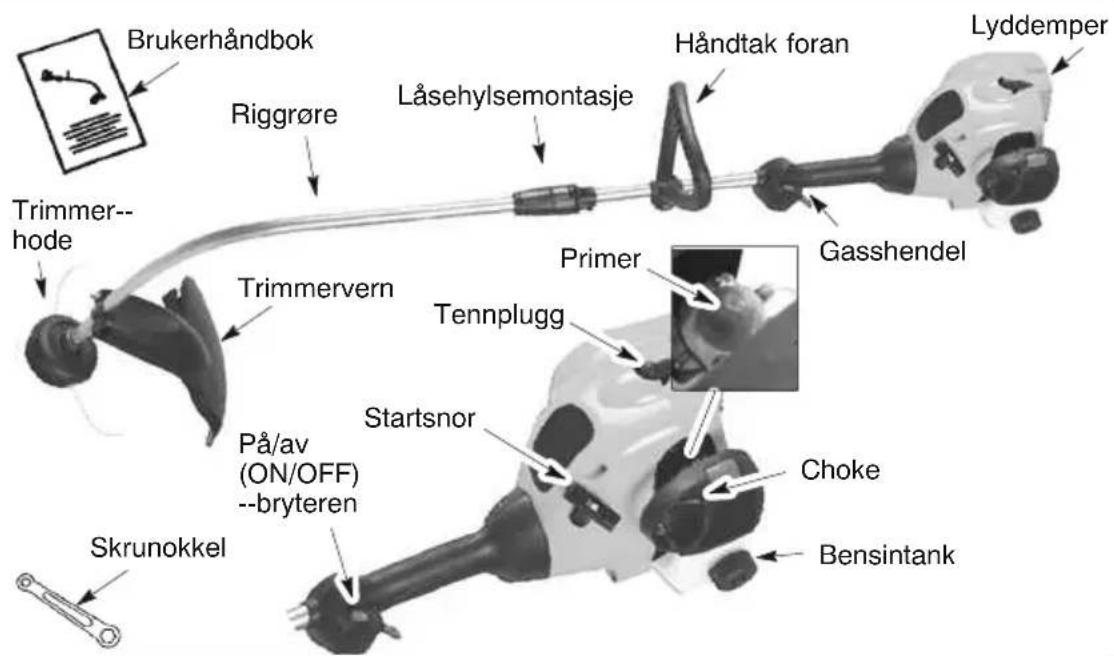

TRIMMERIN OSAT Lukitusholkki Kaasuliipaisin Suojus Kiintoavain Virtakytkin Käynnistyskahva Rikastin Polttoainesäiliö Primer-- pumpun painike

aimennin Sytytystulppa Leikkuupää Runkoputki Etukahva Käyttöohjekirja SYMBOLIEN SELITYKSET A. VAROITUS! Trimmerin käytössä on oltava varovainen! Laitteen huolimaton tai väärä käyttö voi aiheuttaa vakavan loukkaantumisen. B. Perehdy huolellisesti ohjekirjan sisältöön ennen trimmerin käyttöönottoa. C. Tämän kahvan kanssa saa käyttää ainostaan trimmerin leikkuupäätä. Älä kiinnitä laitteeseen koskaan teriä tai viuhtovia välineitä.

VAROITUS! Trimmeri saattaa singota esineitä suurella voimalla. Lentävät kappaleet saattavat aiheuttaa näön menetyksen tai muun vamman. Käytä aina suojalaseja. E. Käytä aina: Kuulonsuojaimia ja Suojalaseja tai visiiriä F. Etukahvan saa sijoittaa vain nuolen alapuolelle. G. Trimmerin käyttäjän on varmistettava, ettei 15 metriä lähempänä ole muita henkilöitä työskentelyn aikana. Jos samalla alueella on useita trimmerin käyttäjiä, kaikkien on noudatettava vähintään 15 metrin turvaetäisyyttä. H. Käytä lyijytöntä tai lyijypitoista bensiiniä, johon on sekoitettu 2,5 % kaksitahtiöljyä.

I. Moottorin virtakytkin

J. Äänen tehotaso (liittyen Direktiiviin 2000/14/EY) K. Äänen painetaso 7,5 metrin etäisyydellä

VAROITUS: Puutarhanhoitolaitteiden käytössä on aina noudatettava turvallisuusohjeita tulipalon ja vakavien loukkaantumisten välttämiseksi. Lue kaikki ohjeet ja noudata niitä. Tämän laitteen käytössä on oltava varovainen! Käyttäjänon huolehdittava, ettätämän ohjekirjan ohjeita noudatetaan ja laitteen varoitukset huomioidaan. Lue ohjekirja läpi ja perehdy laitteen oikeaan käyttötapaan ja sen säätimien toimintaan. Kaikkien laitetta käyttävien henkilöiden on noudatettava tässä ohjekirjassa mainittuja turvamääräyksiä. Älä koskaan anna lasten käyttää tätä laitetta.

LAITTEESSA OLEVAT TURVAOHJEETKÄYTTÖOHJEKIRJA

VAARA: Älä koskaan käytä laitteessa teriä tai metallilankaa. Tämä laite on tarkoitettu käytettäväksi ainoastaan siiman avulla leikkaamiseen. Muiden lisälaitteiden tai varusteiden käyttö lisää onnettomuusriskiä. VAROITUS: Ruohotrimmerin siima saattaa singota esineitä suurella voimalla. Lentävät kappaleet saattavat aiheuttaa näön menetyksen tai muun vamman. Käytä suojalaseja ja --vaatetusta. Älä päästä pyörivää siimaa liian lähelle itseäsi. Huolehdi, ettei 15 metrin etäisyydellä ole muita henkilöitä tai eläimiä. Sammuta laite välittömästi, jos joku lähestyy sinua laitteen käydessä. Käytä tervettä järkeä tilanteissa, joita ei ole käsitelty tässä ohjekirjassa. Jos tarvitset apua, ota yhteys valtuutettuun huoltoliikkeeseen.

KÄYTÄ LAITETTA TURVALLISESTI

VAROITUS: Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin tapauksissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä. S Pukeudu asianmukaisesti. Käytä suojalaseja tai visiiriä käyttäessäsi laitetta tai suorittaessasi kunnossapitotoimenpiteitä. S Käytä aina hengitys-- tai kasvosuojainta käyttäessäsi laitetta pölyisissä olosuhteissa. S Käytä pitkiä housuja, pitkähihaista puseroa tai takkia, saappaita ja käsineitä. Suojalahkeiden käyttö on suositeltavaa. S Käytä aina tukevia kenkiä. Älä koskaan käytä laitetta avojaloin tai sandaaleissa. S Pitkät hiukset on pidettävä kiinni. Älä käytä riippuvia koruja, löysiä vaatteita, solmiota tai vaatteita, joista riippuu tupsuja, naruja jne. Ne voivat tarttua laitteen liikkuviin osiin. S Älä käytä laitetta, jos olet väsynyt, sairas tai alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Säilytä tarkkaavaisuus ja käytä tervettä järkeä. S Käytä kuulonsuojaimia. S Katalysaattoriäänen- vaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara! S Älä koskaan käynnistä tai käytä moottoria suljetussa tilassa. Laitteen pakokaasujen hengittäminen on hengenvaarallista. S Pidä kädensijat puhtaina öljystä ja polttoaineesta. HUOLEHDI LAITTEEN

S Irrota sytytystulpan johdin ennen kunnoss apitotoimenpiteitä, paitsi silloin kun säädät kaasutinta. S Tarkista ennen jokaista käyttökertaa, onko laitteessa vaurioituneita tailöysällä olevia osia. Vaihda vahingoittuneet osat tarvittaessa. Tarkista myös, ettei polttoainesäiliö vuoda. Korjaa tarvittaessa. Pidä laite asianmukaisessa käyttökunnossa. S Tarkista ennen jokaista käyttökertaa, onko leikkuupäässä vaurioituneita osia. Vaihda tarvittaessa. S Suorita suositellut kunnossapitotoimenpiteet. Pidä siima sopivan pituisena. S Käytä vain 2 mm vahvuista siimaa. Älä koskaan käytä metallilankaa, narua tms. S Asenna suojus kunnolla paikalleen ennen kuin käytät laitetta. Käytä vain laitteeseen kuuluvaa leikkuupäätä. Varmista, että leikkuupää on oikein asennettu ja kunnolla kiinni. S Varmista, että laite on koottu oikein tämän ohjekirjan ohjeiden mukaisesti. S Kun säädät kaasutinta, tue laite alareunastaan siten, ettei siima pääse koskemaan mihinkään. 40S Älä päästä muita ihmisiä lähelle, kun säädät kaasutinta. S Käytä ainoastaan suositeltuja varaosia ja lisälaitteita. S Suorita vain tässä käyttöohjeessa kuvattuja kunnossapitotoimenpiteitä. Anna valtuutetun huoltoliikkeen tehdä muut huoltotyöt.

KÄSITTELE POLTTOAINETTA

HUOLELLISESTI S Sekoita polttoaine ja kaada sitä säiliöön ulkoilmassa. S Pidä polttoaine kaukana kipinöistä ja avotulesta. S Käytä polttoaineen säilytykseen hyväksyttyä astiaa. S Älä tupakoi äläkäanna muidenkaan tupakoida polttoaineen tai laitteen läheisyydessä. S Varo läikyttämästä polttoainetta tai öljyä. Pyyhi pois yli valunut polttoaine. S Siirry vähintään 3 metrin päähän polttoaineen säilytys-- ja täyttöpaikasta ennen kuin käynnistät laitteen. S Pysäytä moottori ja annasen jäähtyä ennen kuin avaat polttoainesäiliön korkin. S Säilytä polttoaine aina syttyville nesteille hyväksytyssä säilytysastiassa. LEIKKAA TURVALLISESTI VAROITUS: Tarkista leikattava alue ennen käyttöä. Poista kivet, lasinkappaleet, naulat, johdot ja muut esineet, jotka siima voi singota ilmaan tai jotka voivat takertua siimaan. Kovat esineet voivat vahingoittaa leikkuupäätä ja sinkoutuessaan aiheuttaa vakavan vamman. S Käytä laitetta vain ruohon leikkaamiseen, trimmaamiseen, puhdistusleikkaamiseen ja lakaisemiseen. Älä käytä laitetta pensasaitojen tai oksien leikkaamiseen. S Säilytä tukeva asento ja tasapaino. Älä kurota liikaa eteenpäin. S Varo koskemasta äänenvaimentimeen ja pyörivään siimaan. Pidä moottori vyötärökorkeuden alapuolella. Kuuma äänen- vaimennin voi aiheuttaa vakavia vammoja. S Leikkaa oikealta vasemmalle. Vasemmalla reunalla leikatessa roskat lentävät poispäin käyttäjästä. S Käytä laitetta vain päivänvalossa tai hyvässä keinovalaistuksessa. S Käytä laitetta vain tässä ohjekirjassa mainittuihin tehtäviin.

KULJETUS JA SÄILYTYS

S A nna moottorin jäähtyä ja varmista laitteen paikallaan pysyminen varastoinnin ja kuljetuksen aikana. S Tyhjennä polttoainesäiliö ennen laitteen varastointia tai kuljetusta. Käytä kaasuttimeen jäänyt polttoaine loppuun käynnistämällä moottori ja antamalla sen käydä, kunnes se pysähtyy. S Älä säilytä laitetta tai polttoainetta suljetussa tilassa, jossa polttoaineesta haihtuva kaasu voi syttyä vedenlämmittimen, sähkömoottorin, uunin tms. synnyttämien kipinöiden tai avotulen vuoksi. S Varastoi laite siten,ettei siiman katkaisuterä voi vahingoittaa ketään. Laite voidaan ripustaa runkoputkesta. S Säilytä laite lasten ulottumattomissa. S Varmista koneen kiinnitys kuljetuksen aikana. TURVALLISUUTTA KOSKEVA

UOMAUTUS: Bensiinikäyttöisten työkalujen pitkäaikaisessa käytössä tapahtuva altistuminen tärinälle saattaa verenkiertohäiriöille alttiilla henkilöillä vahingoittaa sormien, käsien ja nivelten verisuonia ja hermoja tai aiheuttaa niiden epänormaalia turpoamista. Laitteen pitkäaikaisella käytöllä kylmissä olosuhteissa on todettu olevan yhteys verisuonten vahingoittumiseen muuten terveillä ihmisillä. Lopeta laitteen käyttö ja ota yhteys lääkäriin, jos sinulla on seuraavanlaisia oireita:tunnottomuus, kipu, sormivoiman heikentyminen, muutokset ihossa tai sormien, käsien tai nivelten turtuminen. Laitteeseen asennettu tärinänpoistojärjestelmä ei takaa näiltä ongelmilta välttymistä. Henkilöiden, jotka käyttävät moottorikäyttöisiä työkaluja säännöllisesti ja pitkäaikaisesti, pitää huolehtia terveydentilansa sekä tämän laitteen säännöllisestä tarkastamisesta. KOKOAMINEN VAROITUS: Tarkista, että laite on koottu kunnolla ja että kaikki kiristimet on kiristetty tiukasti kiinni. Tarkista, ettei laitteessa ole vaurioituneita osia. Vaihda tarvittaessa. Polttoainesuodattimen kolina tyhjässä polttoainesäiliössä on normaali ilmiö. Polttoaineen tai öljyn jäänteiden esiintyminen äänenvaimentimessa on normaalia tehtaalla tehtyjen kaasuttimen säätöjen ja testausten vuoksi. PUTKEN KOKOAMINEN

UOMAA: Kokoa putki tasaisella alustalla, jotta laite pysyy vakaana.

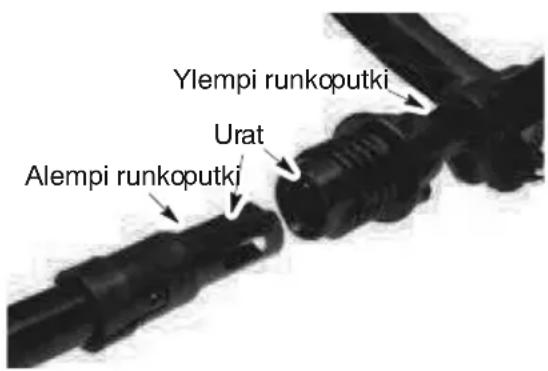

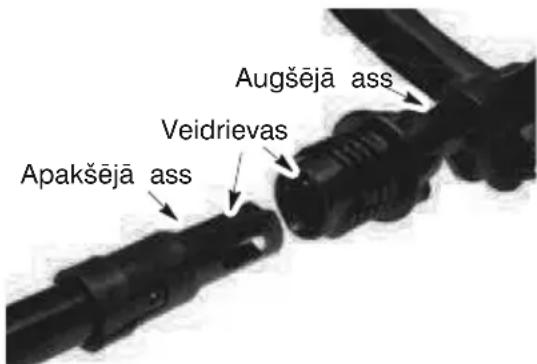

1. Sovita ylemmän ja alemman runkoputken

urat toisiinsa. Ylempi runkoputki Alempi runkoputki Urat

putkia yhteen, kunnes alempi putki on täysin paikoillaan ylemmässä runkoputkessa (putket lukittuvat paikoilleen).

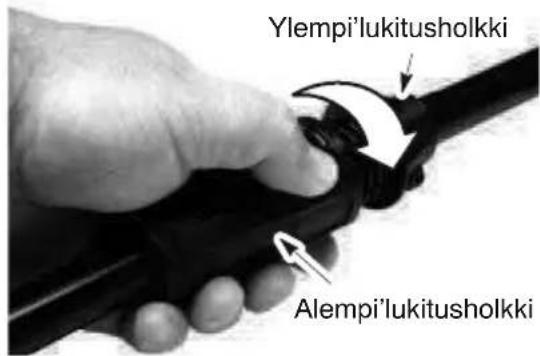

3. Liu uta alemman runkoputken

lukitusholkki ylemmän runkoputken lukitusholkin yli ja kiristä kääntämällä myötäpäivään. Ylempi lukitusholkki Alempi lukitusholkki HUOM: Jos lukitusholkki ei kiristy, putket eivät ole kunnolla paikoillaan.

ETUKAHVAN SÄÄTÄMINEN

VAROITUS: Kun säädät etukahvaa, varmista, että se jää lukitusholkki ja runkoputkeen kiinnitetyn nuolen tai merkinnän väliin.

1. Löysää kädensijan siipimutteria.

2. Käännä kädensija ylös. Kiristä

VAROITUS: Suojus on asennettava kunnolla paikalleen. Suojus takaa käyttäjälle ja muille henkilöille osittaisen suojan lentäviltä kappaleilta. Suojukseen kuuluu myös siiman katkaisuterä, jonka tehtävänä on katkaista liian pitkä siima. Katkaisuterää (suojuksen alapuolella) on varottava, koska se voi aiheuttaa haavoja.

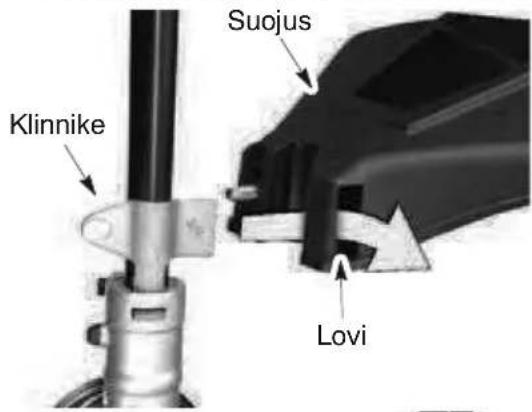

1. Irrota suojuksen kiinnitysmutteri

2. Aseta kiinnike suojuksessa olevaan

3. Kierrä suojusta, kunnes pultti osuu

kiinnikkeessä olevaan reikään.

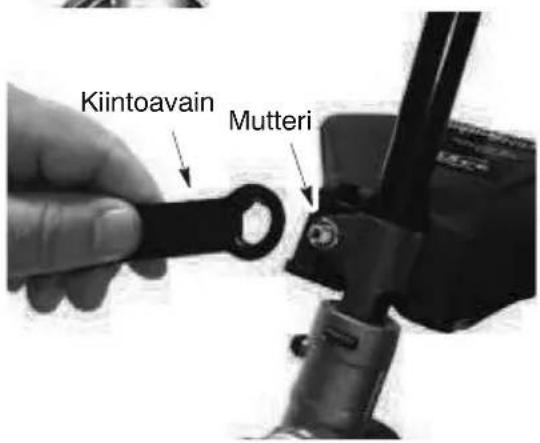

4. Asenna mutteri takaisin ja kiristä se

kiintoavaimella (sisältyy toimitukseen). Mutteri Klinnike Suo

Lovi Kiintoavain KÄYTTÖ VAROITUS: Lue turvamääräysten polttoaineen käsittelyä koskeva kappale ennen laitteen käytön aloittamista. Ellet ymmärrä turvamääräyksiä, älä lisää polttoainetta polttoainesäiliöön. Ota yhteys valtuutettuun huoltoliikkeeseen.

POLTTOAINEEN LISÄÄMINEN

VAROITUS: Irrota polttoainesäiliön korkki varovasti, kun lisäät polttoainetta. Tässä moottorissa tulee virallisen hyväksynnän mukaisesti käyttää lyijytöntä bensiiniä. Ennen käyttöä bensiiniin on sekoitettava korkealaatuista ilmajäähdytteistä 2--tahtimoottoriöljyä, jonka sekoitussuhde on 50:1. Sekoitussuhde 50:1 saadaan sekoittamalla 5 litraan lyijytöntä bensiiniä 0,1 litraa öljyä. ÄLÄ käytä autoöljyä tai laivaöljyä, sillä ne vaurioittavat moottoria. Noudata polttoaineen sekoittamisessa öljyastiaan merkittyjä ohjeita. Kun öljy on lisätty bensiiniin, ravistele säiliötä hetken aikaa varmistaaksesi, että polttoaine sekoittuu hyvin. Lue polttoainetta koskevat turvallisuusohjeet ennen kuin täytät laitteen polttoainesäiliön. HUOM: Älä käytä laitteessa koskaan pelkkää

ensiiniä. Se aiheuttaa pysyviä moottorivaurioita. 42POLTTOAINEEN VAATIMUKSET Käytä korkealaatuista lyijytöntä bensiiniä. Alhaisin suositeltu oktaaniluku on 90 (RON). TÄRKEÄÄ Alkoholisekoitteisten polttoaineiden (yli 10% alkoholia) käyttö voi aiheuttaa vakavia moottorin toiminta-- ja kestävyysongelmia. VAROITUS: Väärän polttoaineen ja/tai voiteluaineen käyttö voi aiheuttaa esimerkiksi seuraavanlaisia ongelmia: huono kytkimen kytkeytyminen, ylikuumeneminen, höyrylukko, tehohäviöt, riittämätön voitelu, polttoaineputkiston, tiivisteiden ja kaasuttimen sisäisten komponenttien vaurioituminen jne. Alkoholisekoitteiset polttoaineet aiheuttavat runsasta kosteuden imeytymistä polttoaineen ja öljyn seokseen, mistä on seurauksena öljyn ja polttoaineen erottuminen.

MOOTTORIN PYSÄYTTÄMINEN

S Pysäytä moottori siirtämällä virtakytkin 0--asentoon.

LAITTEEN KÄYNNISTÄMINEN

VAROITUS: Leikkuupää pyörii moottoria käynnistettäessä. Älä koske äänenvaimentimeen. Kuuma äänenvaimennin voi aiheuttaa vakavia palovammoja.

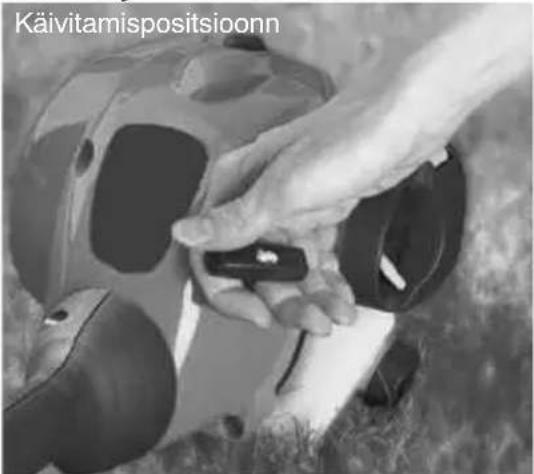

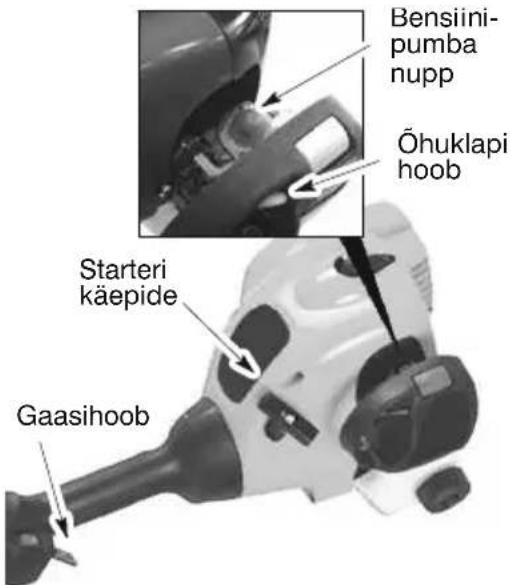

KÄYNNISTÄMINEN (tai lämpimän moottorin käynnistäminen polttoaineen loppumisen jälkeen) Käynnistysasento

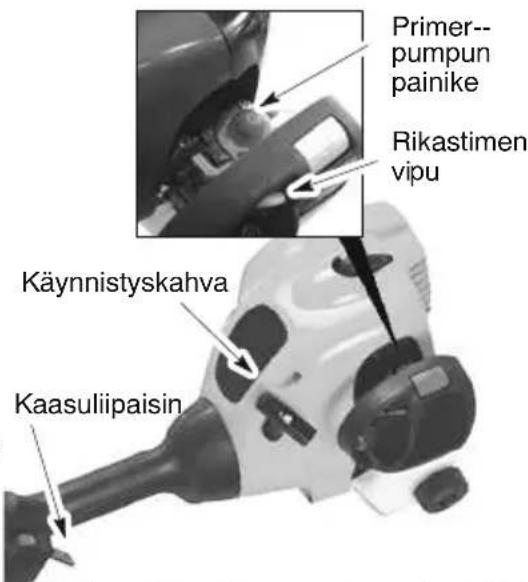

1. Aseta laite tasaiselle alustalle.

2. Siirrä virtakytkin l--asentoon.

4. Siirrä rikastimen vipu täydelle

rikastukselle (FULL CHOKE).

5. Paina kaasuliipaisin pohjaan ja pidä se

pohjassa kaikkien seuraavien kohtien ajan. Primer-- pumpun painike Käynnistyskahva Rikastimen vipu Kaasuliipaisin

6. Vedä käynnistysnarusta terävästi,

kunnes moottori yrittää käynnistyä, mutta ei 6 vetoa enempää.

7. Jos moottori yrittää käynnistyä, siirrä

rikastimen vipu keskiasentoon.

8. Vedä käynnistysnarusta terävästi,

kunnes moottori käynnistyy, mutta ei 6 vetoa enempää. Ellei moottori ole käynnistynyt 6 vedon jälkeen (rikastimen vivun ollessa keskiasennossa), siirrä rikastimen vipu täydelle rikastukselle ja paina Primer--pumpun painiketta 6 kertaa. Paina kaasuliipaisin pohjaan, pidä se pohjassa ja vedä käynnistysnarusta vielä 2 kertaa. Siirrä rikastimen vipu keskiasentoon ja vedä käynnistysnarusta, kunnes moottori käynnistyy, mutta ei 6 vetoa enempää. HUOM: Ellei moottori vieläkään

äynnisty, se on luultavasti saanut liikaa polttoainetta. Siirry kohtaan LIIKAA POLTTOAINETTA SAANEEN MOOTTORIN KÄYNNISTÄMINEN.

9. Kun moottori on käynnistynyt, anna sen

käydä 10 sekunnin ajan. Siirrä tämän jälkeen rikastimen vipu RUN--asentoon. Anna moottorin käydä vielä 60 sekunnin ajan ennen kuin vapautat kaasuliipaisimen. HUOM: Jos moottori sammuu rikastimen vivun ollessa RUN--asennossa, siirrä rikastimen vipu keskiasentoon. Vedä sitten käynnistysnarusta, kunnes moottori käynnistyy, mutta ei 6 vetoa enempää.

1. Siirrä virtakytkin l--asentoon.

2. Siirrä rikastimen vipu keskiasentoon.

3. Paina kaasuliipaisin pohjaan ja pidä se

pohjassa koko ajan, kunnes moottori käy tasaisesti.

4. Vedä käynnistysnarusta terävästi,

kunnes moottori käynnistyy, mutta ei 5 vetoa enempää.

5. Anna moottorin käydä 15 sekunnin ajan ja

siirrä rikastimen vipu RUN--asentoon. 43HUOM: Jos moottori ei ole käynnistynyt, vedä käynnistysnarusta vielä 5 kertaa. Mikäli moottori ei vieläkään käynnisty, se on luultavasti saanut liikaa polttoainetta.

Jos moottori on saanut liikaa polttoainetta, se voidaan käynnistää siirtämällä rikastimen vipu RUN--asentoon ja vetämällä käynnistysnarusta, jolloin liika polttoaine poistuu moottorista. Käynnistäminen voi vaatia useita käynnistysnarun vetoja riippuen siitä, kuinka paljon moottorissa on liikaa polttoainetta. Jos moottori ei vieläkään käynnisty, katso ohjeita VIANETSINTÄTAULUKOSTA.

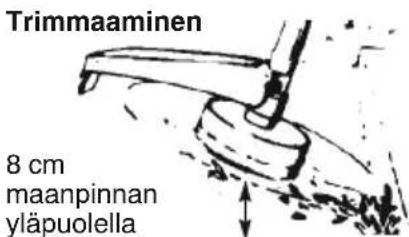

Leikkaa oikealta vasemmalle. KÄYTÄ AINA: Pitkiä housuja Tukevia kenkiä Suojalaseja Kuulonsuojaimia VAROITUS: Käytä aina suojalasejaja kuulonsuojaimia. Älä kumarru ruohotrimmerin päätä kohti. Kivet tai roskat saattavat sinkoutua silmiin ja kasvoihin ja aiheuttaa vakavan vamman. Älä käytä moottoria suuremmalla nopeudella kuin on tarpeellista. Siima leikkaa tehokkaimmin silloin, kun moottori ei käy täysillä kierroksilla. Matalammalla käyntinopeudella moottori tuottaa vähemmän melua ja tärinää. Siima kestää kauemmin eikä "hitsaudu# kelaan. Vapauta kaasuliipaisin ja anna moottorin palata joutokäyntinopeudelle aina, kun et ole leikkaamassa. Moottori pysäytetään seuraavasti: S Vapauta kaasuliipaisin. S Siirrä virtakytkin 0--asentoon RUOHOTRIMMERIN SIIMAN

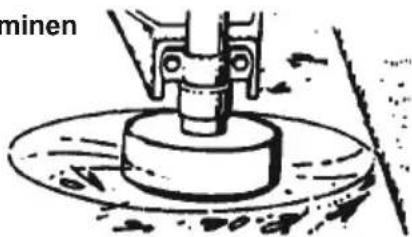

Syötä siimaa kopauttamalla leikkuupään pohjaa kevyesti maahan moottorin käydessä täydellä nopeudella. Leikkuupään suojuksessa oleva metallinen siiman katkaisuterä katkaisee siiman oikeaan leikkuupituuteen. VAROITUS: Käytä aina 2 mm läpimittaista pyöreää siimaa. Muun kokoiset tai muotoiset siimat eivät syöty oikein, mikä voi johtaa leikkuupään virheelliseen toimintaan ja siten aiheuttaa tapaturman. Älä käytä metallilankaa, narua tms. ruohotrimmerissä. Metallilanka voi katketa leikkaamisen aikana ja sinkoutua ilmaan, jolloin seurauksena voi olla vakava vamma. LEIKKUUTAVAT VAROITUS: Käytä mahdollisimman pientä nopeutta. Älä pakota siimaa liian lähelle, kun leikkaat kovien esineiden ympäriltä (kivet, sora, aidan pylväät jne.). Nämä voivat vaurioittaa leikkuupäätä, tarttua siimaan tai sinkoutua ilmaan, jolloin seurauksena voi olla vakava vamma. S Siima poistaa helposti ruohoa seinien, aitojen, puiden ja kukkapenkkien ympäriltä, mutta se voi myös vahingoittaa puiden kuorta ja naarmuttaa aitaa. Siiman pää suorittaa leikkauksen Oikea Siimaa on pakotettu leikkuualueelle Väärä S Kun käytät ruohotrimmeriä trimmaamiseen tai puhdistusleikkaamiseen, älä käytätäyttä nopeutta. S Tällä tavoin voit vähentää siiman kulumista ja pidentää leikkuupään käyttöikää, erityisesti: S Kevyessä leikkuussa. S Lähellä esineitä, joihin siima voi takertua, kuten pensaat tai aitausten metallilangat. S Käytä ruohonleikkaamiseen tai lakaisemiseen täysnopeutta saadaksesi hyvän ja puhtaan tuloksen. TRIMMAAMINEN -- Pidä leikkuupään pohjaa vinossa asennossa noin 8 cm korkeudella maan pinnasta. Vain siiman pää koskettaa ruohoa. Älä pakota siimaa leikkuualueelle. Trimmaaminen 8 cm maanpinnan yläpuolella 44PUHDISTU SLEIKKUU -- Puhdistustekniikalla voidaan poistaa ei--toivotut kasvit kokonaan. Pidä leikkuupään pohjaa vinossa asennossa noin 8 cm korkeudella maan pinnasta. Anna siiman pään osua maahan puiden, pylväiden yms. ympärillä. Tämä tekniikka kuluttaa siimaa. Puhdistusleikkuu RUOHON LEIKKAAMINEN -- Ruohotrimmeri soveltuu erinomaisesti ruohon leikkaamiseen paikoissa, joihin tavallinen ruohonleikkuri ei ylety. Pidä leikkuupää maan pinnan suuntaisena. Älä paina päätä maahan, koska tällöin ruoho leikkautuu maan pinnasta asti, ja leikkuupää voi vaurioitua. Ruohon leikkaaminen LAKAISEMINEN -- Pyörivän siiman aiheuttamaa ilmavirtaa voidaan käyttää puhaltamaan irralliset roskat pois alueelta. Pidä siima maan pinnan suuntaisena ja sen yläpuolella, ja liikuta leikkuupäätä puolelta toiselle. Lakaiseminen KUNNOSSAPITO VAROITUS: Irrota sytytystulpan johdin ennen kunnossapitotoimenpiteitä, paitsi silloin kun säädät kaasutinta.

S Sytytystulpan kanta S Ilmansuodatin S Kotelon ruuvit S Etukahvan ruuvi S Suojus

OSIA Ota yhteys valtuutettuun huoltoliikkeeseen, jos vioittuneita tai kuluneita osia pitää vaihtaa. S Virtakytkin. Tarkista kaasuvivun toiminta siirtämällä kaasuvipu 0--asentoon. Moottorin on tällöin pysähdyttävä. Käynnistä moottori uudelleen ja jatka. S Polttoainesäiliö. Keskeytä laitteen käyttö, jos polttoainesäiliö on vaurioitunut tai se vuotaa. S Suojus. Keskeytä laitteen käyttö, jos suojus on vaurioitunut.

S Tarkista jokaisen käytön jälkeen, etteivät laitteen osat ole löystyneet tai vaurioituneet. Puhdista laite ja sen merkinnät kostealla kankaalla ja miedolla puhdistusaineella. S Kuivaa laite puhtaalla ja kuivalla liinalla. PUHDISTA ILMANSUODATIN Likainen ilmansuodatin heikentää moottorin tehoa ja lisää polttoaineenkulutusta sekä vahingollisia päästöjä. Puhdista ilmansuodatin aina 5 käyttötunnin jälkeen.

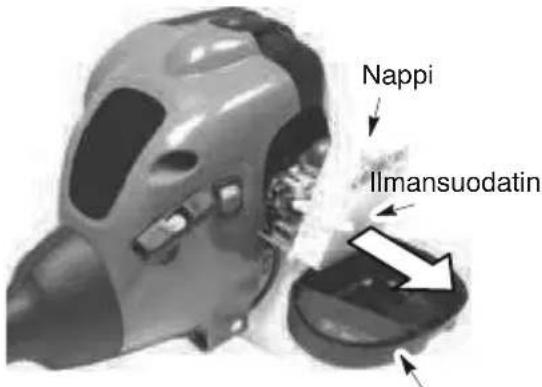

1. Puhdista suodattimen kansi ja sen

ympäristö, jotta likaa ei pääse kaasutinkammioon kannen ollessa irrotettuna.

2. Irrota osat kuvan mukaisesti.

HUOM: Älä puhdista ilmansuodatinta

ensiinillä tai muulla herkästi syttyvällä liuottimella. Tällaisen aineen käyttö lisää tulipalovaaraa ja saattaa aiheuttaa vahingollisten kaasujen syntymisen.

3. Pese suodatin saippualla ja vedellä.

4. Anna suodattimen kuivua.

5. Asenna osat paikalleen.

Ilmansuodattimen kansi Ilmansuodatin Nappi VAIHDA SYTYTYSTULPPA Vaihda sytytystulppa kerran vuodessa. Moottori käynnistyy tällöin helpommin ja käy paremmin. Aseta sytytystulpan kärkiväliksi 0,6 mm. Sytytyksen ajoitus on kiinteä, eikä sitä voi säätää.

1. Kierrä sytytystulpan kantaa ja vedä se irti.

2. Irrota sytytystulppa sylinteristä ja hävitä

--sytytystulppa ja kiristä se 19 mm hylsyavaimella.

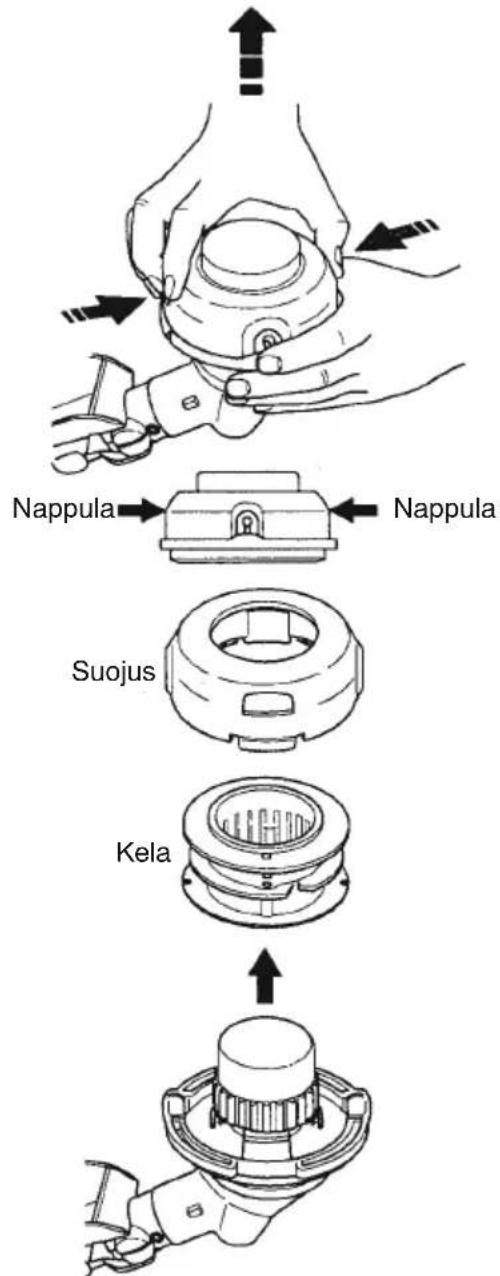

1. Paina trimmeripään sivulla olevia

nappuloita ja irrota suojus ja kela. Nappula Nappula Suojus Kela

2. Poista kaikki entinen siima.

3. Puhdista kaikki osat liasta ja

leikkuujätteestä. Vaihda kela uuteen, jos se on kulunut tai vahingoittunut.

4. Asenna tilalle valmiiksi siimalla täytetty

kela tai vaihda siimaleikkaamalla 8 metrin pituinen pala siimaa, jonka halkaisija on 2 mm. VAROITUS: Älä käytä metallilankaa, narua tms. ruohotrimmerissä. Metallilanka voi katketa leikkaamisen aikana ja sinkoutua ilmaan, jolloin seurauksena voi olla vakava vamma.

5. Kun vaihdat uuden siiman entiseen kelaan,

pitele kelaa alla olevan kuvan mukaisesti.

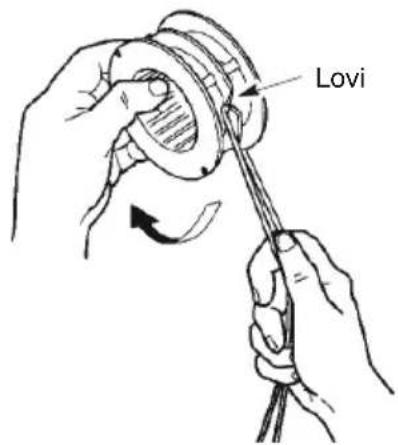

6. Taita siima keskeltä ja pujota taitos kelan

keskimmäisessä vanteessa olevaan loveen. Varmista, että siima kiinnittyy loveen. Lovi

7. Pidä sormi siimojen välissäjakierräsiimat

tasaisesti ja tiukasti kelan ympärille myötäpäivään.

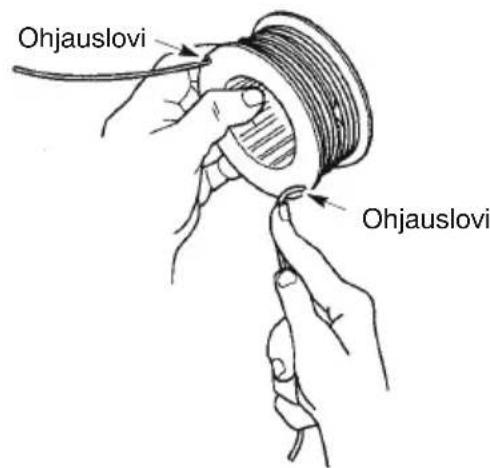

8. Aseta siimat ohjausloviin.

Ohjauslovi Ohjauslovi

kela suojuksen sisään.

10. Työnnä siimojen päät suojuksen sivuilla

olevien ulostuloaukkojen läpi. Siiman ulostuloaukot Suojus

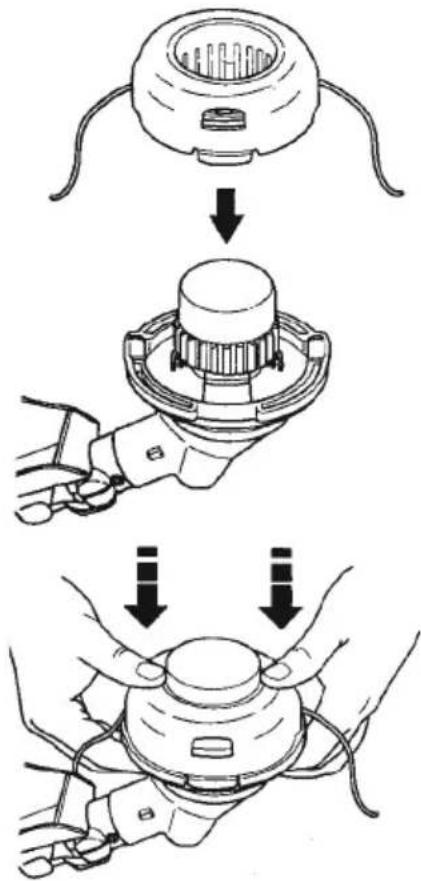

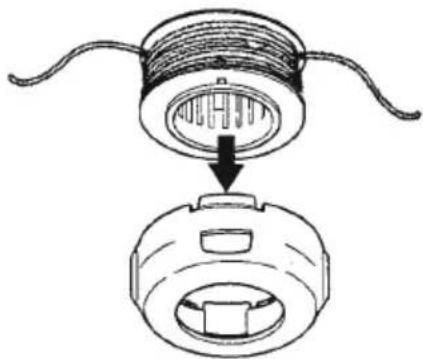

11. Asenna kela ja suojus takaisin paikalleen

trimmeripäähän. Paina, kunnes suojus napsahtaa paikalleen.

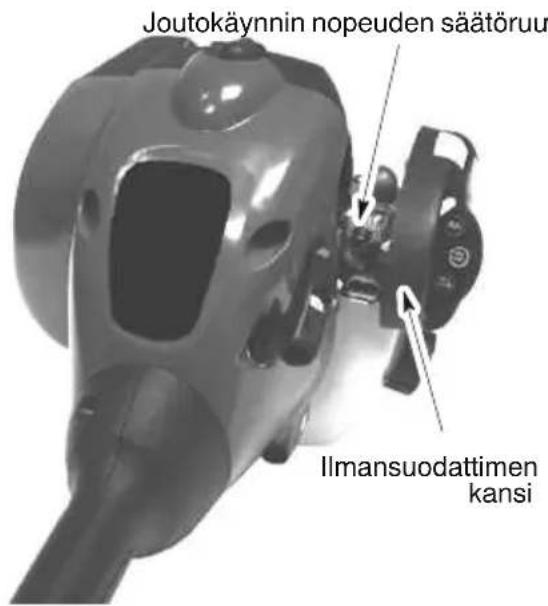

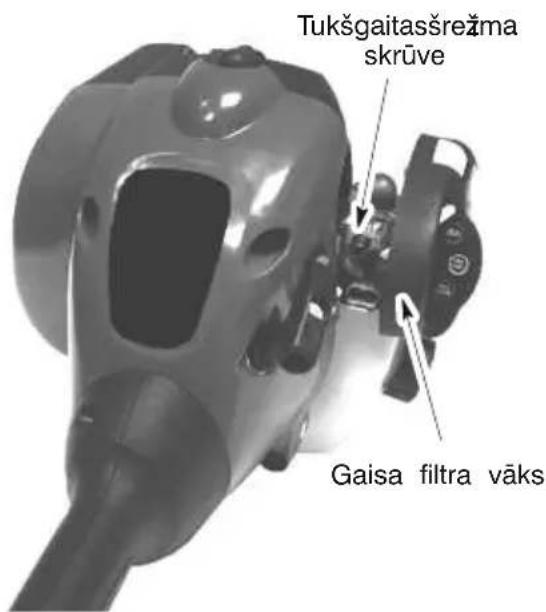

KAASUTTIMEN SÄÄTÄMINEN

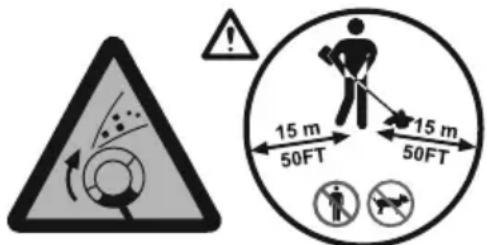

VAROITUS: Varmista, ettei lähistöllä ole muita ihmisiä, kun säädät joutokäyntinopeutta. Ruohotrimmerin leikkuupää pyörii säätämisen aikana. Käytä suojavarustusta ja noudata turvaohjeita. Laitteen kaasutin on säädetty valmistusvaiheessa huolellisesti. Säätäminen voi kuitenkin olla tarpeen, jos: S Moottori ei siirry joutokäyntiin, kun kaasuvipu vapautetaan. Tue laite säätöjen aikana siten, ettei leikkuupää koske maahan eikä mihinkään esineeseen. Kannattele laitetta käsin, kun käytät ja säädät sitä. Älä koske leikkuupäähän tai äänenvaimentimeen. Joutokäyntinopeuden säätäminen Anna moottorin käydä joutokäynnillä. Säädä joutokäyntinopeutta, kunnes moottori käy sammumatta (moottorin sammuminen tarkoittaa liian hidasta joutokäyntiä). S Moottorin joutokäyntinopeutta nostetaan kiertämällä joutokäynnin nopeuden säätöruuvia myötäpäivään. S Moottorin joutokäyntinopeutta vähennetään kiertämällä säätöruuvia vastapäivään. HUOM: Moottorin kiihtyminen voi olla normaalia hitaampaa käytettäessä Aspen 2T --polttoainetta. Ilmansuodattimen kansi Joutokäynnin nopeuden säätöruu

Jos tarvitset apua säädön suorittamisessa tai olet epävarma toimenpiteen kulusta, ota yhteys valtuutettuun huoltoliikkeeseen. 47VARASTOINTI VAROITUS: Suorita seuraavat toimenpiteet jokaisen käyttökerran jälkeen. S Anna moottorin jäähtyä ja varmista laitteen paikallaan pysyminen säilytyksen tai kuljetuksen aikana. S Älä säilytä laitetta tai polttoainetta suljetussa tilassa, jossa polttoaineesta haihtuva kaasu voi syttyä vedenlämmittimen, sähkömoottorin, uunin tms. synnyttämien kipinöiden tai avotulen vuoksi. S Tyhjennä polttoainesäiliö ennen laitteen säilytystä tai kuljetusta. S Säilytä laite ja sen polttoaine lasten ulottumattomissa. S Laitteen kaikki turvalaitteet on oltava paikallaan säilytyksen aikana. Valitse säilytyspaikka siten, etteivät laitteen terävät osat voi vahingoittaa ketään.

ÄLISSÄ Valmistele laite varastointia varten käyttökauden päättyessä tai jos laitetta ei käytetä yli 30 päivään. S Jos laitetta on tarkoitus säilyttää käyttämättömänä pitkään, puhdista se perusteellisesti ennen varastointia. S Säilytä laitetta puhtaassa ja kuivassa paikassa. S Voitele metalliset ulkopinnat kevyesti öljyllä.

S Irrota sytytystulppa ja kaada moottoriin teelusikallinen ilmajäähdytteisille moottoreille tarkoitettua kaksitahtimoottoriöljyä sytytystulpan aukosta. Vedä käynnistysnarusta hitaasti 8...10 kertaa, jotta öljy levittyy moottoriin. S Vaihda sytytystulppa uuteen. Tulpan tyypin ja lämpöalueen on vastattava suosituksia. S Puhdista ilmansuodatin. S Varmista laitteen ruuvien ja muttereiden riittävä kireys. Vaihda mahdolliset vaurioituneet ja kuluneet osat. S Käytä seuraavalla käyttökaudella tuoretta polttoaineseosta, jossa bensiinin ja öljyn seossuhde on oikea. LISÄOHJEITA S Ä lä säilytä bensiiniä käyttökaudesta toiseen. S Vaihda bensiinikanisteri uuteen, jos se alkaa ruostua.

hjennä polttoainesäiliö ja täytä asianmukaisella polttoaineseoksella.

2. Vaihda asianmukaiseen sytytys--

3. Ota yhteys valtuutettuun huolto--

4. Ota yhteys valtuutettuun huolto--

Moottori ei käynnisty.

1. Virtakytkin on 0--asennossa.

2. Moottori on saanut liikaa

3. Polttoainesäiliö on tyhjä.

4. Sytytystulppa ei toimi.

5. Polttoaine ei pääse

6. Kaasutinta pitää säätää.

1. Siirrä kytkin I--asentoon.

2. Katso "Liikaa polttoainetta saaneen

moottorin käynnistäminen#.

3. Täytä säiliö asianmukaisella

polttoaineseoksella.

4. Asenna uusi sytytystulppa.

5. Tarkista, ettei polttoainesuodatin ole

likainen, vaihda tarvittaessa. Tarkista, ettei polttoaineletku ole kiertynyt tai haljennut. Korjaa tai vaihda tarvittaessa

6. Ota yhteys valtuutettuun

huoltoliikkeeseen. Moottorin jou- tokäynnissä on vikaa.

1. Katso #Kaasuttimen säätäminen#.

2. Ota yhteys valtuutettuun huolto--

3. Ota yhteys valtuutettuun huolto--

1. Ilmansuodatin on likainen.

2. Sytytystulppa on likainen.

3. Kaasutinta pitää säätää.

4. Karstaa on muodostunut

äänenvaimentimen sihtiin.

5. Puristuspaine on alhainen.

Moottori ei kiih- dytä, siinä ei ole tehoa tai teho häviää kuormi- tettaessa.

1. Puhdista tai vaihda ilmansuodatin.

2. Puhdista tai vaihda sytytystulppa,

säädä kärkiväli tarvittaessa.

3. Ota yhteys valtuutettuun huolto--

4. Ota yhteys valtuutettuun huolto--

5. Ota yhteys valtuutettuun huolto--

liikkeeseen. Moottori savuttaa.

1. Rikastin on osittain auki.

2. Väärä polttoaineseos.

3. Ilmansuodatin on likainen.

4. Kaasutinta pitää säätää.

1. Säädä rikastinta.

2. Tyhjennä polttoainesäiliö ja täytä

asianmukaisella polttoaineseoksella.

3. Puhdista tai vaihda ilmansuodatin.

4. Ota yhteys valtuutettuun huolto--

liikkeeseen. Moottori kuumenee.

1. Väärä polttoaineseos.

2. Vääränlainen sytytystulppa.

3. Kaasutinta pitää säätää.

4. Karstaa on muodostunut

äänenvaimentimen sihtiin. VIANETSINT

VAROITUS: Sammuta laite ja irrota sytytystulpan johdin ennen kuin aloitat huoltotoimenpiteet, paitsi jos työ on suoritettava moottorin käydessä.

1. Kaasutinta pitää säätää.

2. Kampiakselin tiivisteet ovat

3. Puristuspaine on alhainen.

49VAATIMUSTENMUKAISUUSVAKUUTUS EU-vaatimustenmukaisuusvakuutus

usqvarna A B kantaa täyden vastuun trimmerin ja/tai ruohonraivaussahan alustasta (alustoista) LT25NCOP, jota (joita) käytetään mallissa (malleissa) TRIMMAC alkaen 2013-sarjanumeroista eteenpäin. Alustan numero ja mallin numero on merkitty selvästi tyyppikilpeen yhdessä vuoden ja sen jälkeen ilmoitetun sarjanumeron kanssa.

llä m ainittu tuote, jota vaatimustenmukaisuusvakuutus koskee, vastaa seuraavien neuvoston direktiivien

aatimuksia: Liitteen V mukaisesti ilmoitetut ääniarvot on merkitty käyttöoppaan teknisiin tietoihin.

lmoitettu tarkastuslaitos: TÜV Rheinland LGA Products GmbH Ilmoitettu tarkastuslaitos koneisiin liittyen (ilmoitettu numerolla 0197) Tillystraße 2 - 90431 Nürnberg, Saksa TÜV Rheinland N.A. on suorittanut vapaaehtoisen tarkastuksen Husqvarna AB:n puolesta ja antanut tyyppitarkastusta koskevan -todistuksen. Tämä vapaaehtoinen tyyppitarkastustodistus kattaa kaikki eri paikoissa sijaitsevat valmistuslaitokset ja alkuperämaat, kuten tuotteessa on ilmoitettu. Toimitettu trimmeri ja/tai ruohonraivaussaha vastaa näytekappaletta, joka on läpikäynyt EY-tyyppitarkastuksen. Allekirjoitettu seuraavan yrityksen puolesta: Husqvarna AB, Huskvarna, Ruotsi, 01-10-2013 Ronnie E. Goldman, teknisen suunnittelun päällikkö (teknisistä dokumentaatioista vastuussa oleva valtuutettu edustaja)

AK72133347.01 2006/42/EY koneita koskeva (2006-05-17) 2014/30/EU sähkömagneettista yhteensopivuutta koskeva (2014-02-26) 2000/14/EY melupäästöjä ympäristöön koskeva (2000-05-08)TEKNISET TIEDOT MALLI:75,00$&/71&23 MOOTTORI Moottorin iskutilavuus, cm

Moottorin maksimiteholla, r/min 8000 Karan maksimipyörimisnopeus, r/min 10000 Moottorin nopeus suositellulla karan maksimipyörimisnopeudella, r/min 10000 Suositeltu joutokäyntinopeus, r/min 4000 Moottorin enimmäisteho, mitattu ISO 8893:n mukaisesti, kW 0, Katalysaattoriäänenvaimennin Kyllä SYTYTYSJÄRJESTELMÄ Sytytystulppa Champion Kärkiväli, mm 0,6

POLTTOAINE-- JA VOITELUJÄRJESTELMÄ

Polttoainesäiliön tilavuus, cm

Polttoaineen kulutus moottorin maksimiteholla, mitattu ISO 8893:n mukaisesti, g/h 407 Polttoaineen kulutus moottorin maksimiteholla, mitattu ISO 8893:n mukaisesti, g/kWh 768 PAINO Ilman leikkuupäätä ja suojusta, tyhjällä polttoainesäiliöllä, kg

(ks. Huom. 1) Äänentehotaso, mitattu dB(A) Äänentehotaso, taattu LWA dB(A) ÄÄNITASOT (ks. Huom. 2) Ekvivalentti äänenpainetaso käyttäjän korvan tasalla mitattuna standardien EN ISO 11806 ja ISO 22868 mukaan, dB(A) Varustettu trimmipäällä (alkuperäinen)

Kahvojen vastaavat tärinätasot (a hv,eq ) mitattuna standardien EN ISO 11806 ja ISO 22867 mukaan, m/s

Varustettu trimmipäällä (alkuperäinen), vasen/oikea 8,9/7,5 Huom. 1: Melupäästö ympäristöön äänentehona (L

) EY--direktiivin 2000/14/EG mukaisesti mit attuna. Koneen ilmoitettu äänen tehotaso on mitattu käyttäen alkuperäistä terälaitetta, joka antaa suurimman äänen tehotason. Taatun ja mitatun äänitehon eronaon se,että taattu ääniteho sisältää myös mitatun tuloksen hajonnan javaihtelun saman mallin eri koneiden välillä direktiivin 2000/14/EY mukaisesti. Huom. 2: Ilmoitetuilla tiedoilla vastaavasta koneen äänenpainetasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 dB(A). Huom. 3: Ilmoitetuilla tiedoilla vastaavasta tärinätasosta tyypillinen tilastollinen hajonta (vakiopoikkeama) on 1 m/s

Malli75,00$& 5/16 RH akselivarsikierre) Hyväksytyt lisävarusteet Tyyppi Terälaitteen / suojus, Tuotenro Trimmipää TNG7 (¡ 2 mm siima) 3,9 537419223 / 530096229

4. Pange piip tagasi.

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU- tyyppihyväksynnän. UE V
